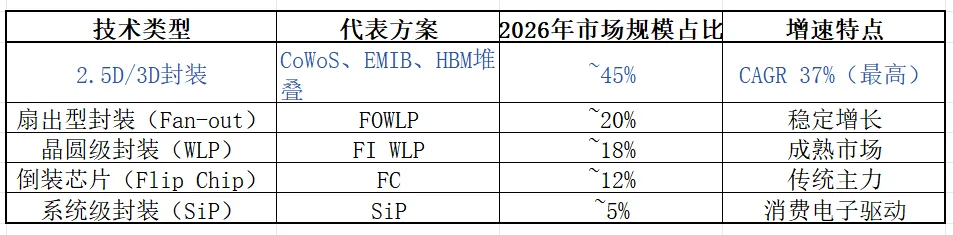

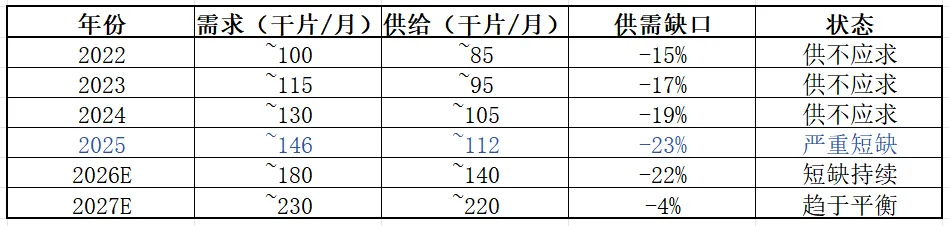

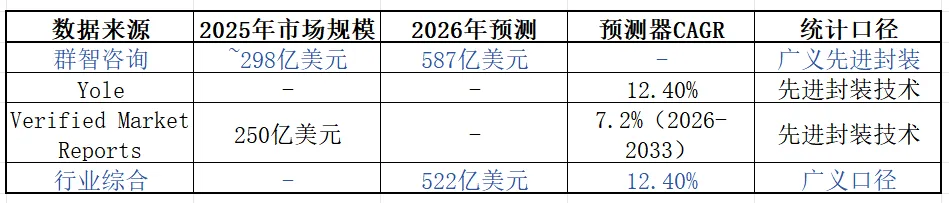

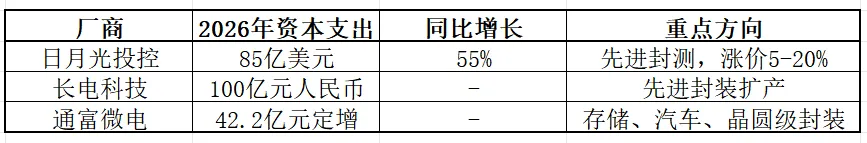

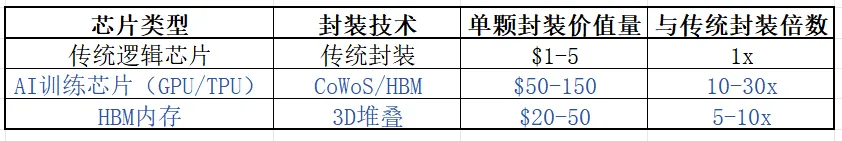

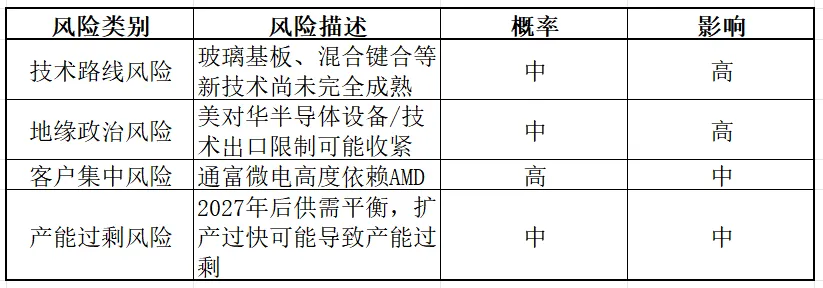

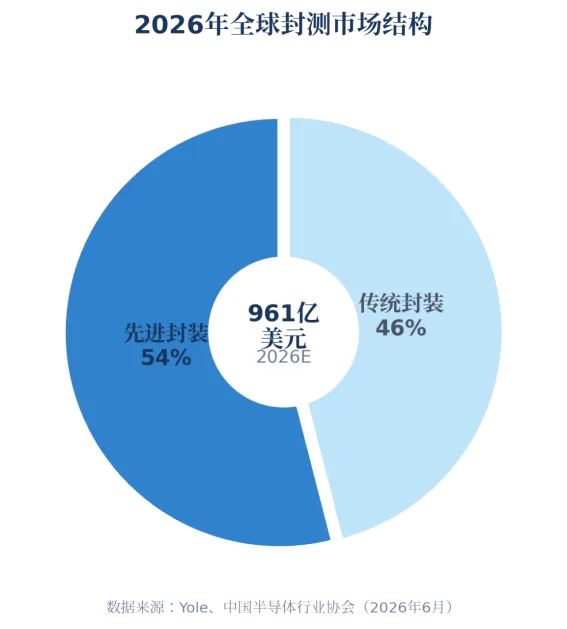

半导体先进封装行业深度调研报告图片来源：中芯国际官网 执行摘要 半导体先进封装正处于从"后端工序"向"芯片性能核心决定因素"的历史性跃迁期。随着摩尔定律逼近物理极限，先进封装已成为延续芯片性能增长的核心路径——通过Chiplet异构集成、2.5D/3D堆叠等技术，在不依赖制程微缩的情况下实现"更多功能、更高带宽、更低功耗"。 核心判断：这是一个"供不应求、国产替代、技术范式转移"三重驱动的黄金赛道。2026年全球先进封装市场规模预计将达到522-587亿美元，同比增长约80%-97%；中国封测龙头长电科技、通富微电已稳居全球前十，先进封装技术进入大规模量产阶段。 第一章 行业概述 1.1 什么是先进封装？ 先进封装是对应于传统封装（如引线键合、DIP、SOP等）的概念，核心特征是实现高密度互连、异构集成、系统级功能整合。主要包括2.5D/3D封装、Chiplet（芯粒）、扇出型封装（Fan-out）、晶圆级封装（WLP）、系统级封装（SiP）等技术路线。 1.2 为什么先进封装成为"必由之路"？ 第一，摩尔定律放缓。芯片制程从3nm向2nm、1.4nm演进时，每代升级的成本呈指数级增长。Chiplet技术将大芯片拆分为多个小芯粒，分别采用最适合的制程制造，再通过先进封装集成——这是"More than Moore"（超越摩尔）的核心路径。 第二，AI算力需求爆发。大语言模型训练需要10-100倍于2020年基准的内存带宽，HBM（高带宽内存）与逻辑芯片的紧密集成必须依赖2.5D/3D先进封装。CoWoS等封装技术已成为AI加速器的"产能瓶颈"。 第三，系统性能瓶颈转移。当制程微缩带来的性能增益递减时，芯片间的互连带宽、功耗、延迟成为新的性能瓶颈。先进封装通过缩短互连距离、提高密度来解决这一问题。 第二章 市场规模与增长驱动 2.1 全球市场规模全景 根据多家权威机构数据，2026年全球先进封装市场处于高速增长期，不同机构的统计口径存在差异，但增长趋势高度一致： 图1：全球先进封装市场规模趋势（2022-2026E，亿美元） 2.2 全球封测市场结构（2026年） 根据Yole和中国半导体行业协会数据，2026年全球半导体封测市场规模预计达到961亿美元，其中先进封装占比首次突破54%，成为封测行业的主流技术方向。 图2：2026年全球封测市场结构（961亿美元） 2.3 先进封装各技术类型市场规模占比 不同技术类型的市场增速和成熟度存在显著差异： 第三章 供需分析与产能展望 3.1 全球先进封装产能供需缺口 根据群智咨询调研数据，先进封装产能供需缺口在2025年达到顶峰后逐步收窄： 关键结论：2025年供需缺口约23%，预计2027年下半年供需将达平衡点；2025-2027年产能CAGR高达77%。 第四章 驱动因素深度分析 4.1 AI算力需求——核心引擎 AI芯片对先进封装的依赖程度远超传统芯片，封装价值量呈数量级提升： 4.2 全球封测厂商扩产竞赛 面对旺盛需求，全球封测龙头纷纷加大资本支出： 第五章 竞争格局与龙头分析 5.1 长电科技（600584.SH） 2025年核心财务数据：营业收入388.7亿元（+8.1%），先进封装收入270亿元（创新高），研发费用20.9亿元（+21.4%）。 技术突破：多芯片异构集成进入规模化量产；CPO完成客户样品交付；玻璃基板完成大尺寸FCBGA初步验证。 5.2 通富微电（002156.SZ） 2025年核心财务数据：营业收入279.2亿元（+16.9%），归母净利润12.2亿元（+79.9%），2026年资本开支91亿元。 核心亮点：通富超威苏州+槟城合计营收173.8亿元；槟城工厂3nm多芯片产品封装通过验证。 第六章 风险分析 第七章 投资建议 7.1 核心结论 先进封装是当前半导体产业链中确定性最强、成长性最高的细分赛道之一。 7.2 标的排序
