一、 三个设计阶段的定位与作用
依据：《市政公用工程设计文件编制深度规定》（2025年版）第七篇 燃气工程将设计文件分为三个主要阶段，每个阶段承担不同的任务和深度要求：
•可行性研究报告（可研）：回答"为什么要建、能不能建"的问题，重点论证项目建设的必要性、技术可行性和经济合理性
•初步设计（初设）：回答"怎么建"的问题，确定技术方案、工艺流程和主要设备选型
•施工图设计（施工图）：回答"按什么标准建"的问题，提供可直接用于施工的详细图纸和技术要求
二、章节结构横向对比
2.1 章节数量统计
对比维度 | 可行性研究报告 | 初步设计 | 施工图设计 |
章节数量 | 16章 | 14章（设计说明书） | 设计说明书+材料设备表+概算书+图纸 |
核心任务 | 论证必要性、可行性 | 确定技术方案 | 提供施工详图 |
主要成果 | 分析报告+投资估算 | 设计文件+工程概算 | 施工图纸+材料表 |
图纸深度 | 方案示意图 | 设计图（比例1:500~1:2000） | 施工详图（比例1:500） |
2.2 结构特点分析
（1）可行性研究报告章节最全（16章）：涵盖项目选址、风险分析、经济评价等前期决策所需的所有论证内容
（2）初步设计与施工图呈"金字塔"结构：从14章逐步细化为设计说明书+材料设备表+概算书+设计图纸四大部分
（3）可研独有内容：项目影响效果分析（经济影响、社会影响、碳排放）、风险管控方案较为详细
（4）施工图独有内容：施工安装及验收要求、施工安全要求等施工指导性内容
三、横向对比分析（同一内容的阶段演变）
以下对比同一内容在不同设计阶段的深度要求变化：
3.1 设计依据
依据类型 | 可研 | 初设 | 施工图 |
政策文件 | 上位规划、产业政策 | 规划部门批复文件 | 初步设计批复文件 |
技术文件 | 地质初勘、气象资料 | 岩土勘察报告、抗震设防资料、地形图（1:500~1:2000） | 工程地质详勘报告、地形图（1:500） |
评价文件 | 环评、安评、地灾等 | 环评报告批复 | — |
设计规范 | 行业政策、标准 | 国家设计规范、规程、标准 | 现行施工及验收规范 |
外部条件 | 意向性协议 | 正式设计条件协议 | 特殊工程及外部条件协议 |
分析：可研阶段依据以政策文件、规划文件为主；初设阶段增加了具体的设计规范、勘察报告等工程依据；施工图阶段则聚焦于"初步设计批复"这一核心依据，并增加了1:500地形图和工程地质详勘报告的硬性要求。
3.2 工艺设计
设计内容 | 可研 | 初设 | 施工图 |
工艺流程 | 说明工艺流程方案 | 阐述设计原则、流程、生产方法 | 绘制工艺流程图（含设备布置） |
设备选型 | 初步选型意向 | 选型计算、主要设备配置 | 设备安装详图、非标设备图 |
管道设计 | 方案论述 | 说明管道材质、壁厚、阀门附件 | 管道平面图、系统图、剖面图、支吊架图 |
设计参数 | 估算指标 | 主要操作指标、能源消耗指标 | 设计工作年限、主要设计参数 |
分析：从"方案论述"到"设计说明"到"详细施工要求"，体现了设计深度从定性到定量、从宏观到微观的递进。施工图阶段对管道设计工作年限、穿跨越方式、阀室设置等均需给出具体施工层面的要求。
3.3 厂站工程
厂站内容 | 可研 | 初设 | 施工图 |
总图布置 | 厂址选择、站场定位 | 总平面布置原则、分区情况 | 总平面图（含坐标）、竖向图、土方平衡图 |
建筑结构 | 规模估算 | 建筑方案、结构基础方案 | 建筑平立剖、结构基础详图 |
公用工程 | 配套需求 | 给排水、消防、暖通设计 | 各专业管线平面图、纵断面图、系统图 |
电气自控 | — | 供配电、仪表自控方案 | 一次接线图、控制设备安装图、I/O清单 |
分析：可研阶段侧重厂站选址和功能定位；初设阶段需完成总图布置、工艺流程、公用工程配套等完整设计；施工图阶段则细化到土方平衡、管道综合、基础详图等可直接施工的深度。
3.4 管网工程
管网内容 | 可研 | 初设 | 施工图 |
平面布置 | 管网布局方案 | 主干线布置、敷设方式选择 | 管线平面布置图（含坐标） |
水力计算 | 初步估算 | 设计负荷确定、水力计算 | —（引用初设计算） |
纵断面 | — | — | 管线纵断面图（含标高、坡度） |
管道附件 | — | 说明阀门、附件配置 | 阀室工艺图 |
穿跨越 | 方案比选 | 专项方案说明 | 特殊穿跨越设计图 |
防腐控制 | 防腐措施方案 | 防腐设计计算 | 防腐工艺平面图、设备安装图 |
分析：三个阶段均包含管网工程，但深度差异显著。可研阶段以方案比选和总体布局为主；初设阶段需完成水力计算、特殊段设计；施工图阶段必须提供管线平面布置图、纵断面图、阀室工艺图等完整施工图纸。
3.5 监控系统
监控内容 | 可研 | 初设 | 施工图 |
系统架构 | 概述系统功能、架构 | 监控中心功能描述、软硬件配置 | 监控系统拓扑结构图 |
通信系统 | 方案意向 | 比选说明、通信方式、设备参数 | 通信图、电视监控图 |
测控点 | — | 功能描述、软硬件配置 | 带测控点的工艺流程图、I/O清单 |
智慧燃气 | — | 智慧燃气配置及功能描述 | —（纳入SCADA系统） |
分析：从可研阶段"概述系统功能和架构"，到初设阶段"描述各测控点功能及配置"，再到施工图阶段"带测控点的工艺流程图、I/O清单、控制设备安装图"，体现了从概念到实施的完整深化过程。
3.6 工程量与材料设备
工程量内容 | 可研 | 初设 | 施工图 |
管线工程量 | 各种管线长度估算 | 各管径管线长度汇总 | 管材：外径、壁厚、材质、防腐、标准 |
厂站规模 | 规模及数量 | 厂站规模、数量 | 按设计图核实数量 |
设备材料 | 主要设备清单 | 设备材料表（名称、规格、数量） | 完整材料设备表（含公称管径、公称压力、性能参数） |
压力管道 | — | — | 按TSG D7006要求编制压力管道数据表 |
分析：可研阶段提供"估算"的工程量；初设阶段形成"汇总"；施工图阶段则需编制完整的主要材料设备表，明确管材外径、壁厚、材质、执行标准等施工采购所需的所有参数。
四、纵向对比分析（各阶段内容完整性）
4.1 可行性研究报告各章节关联性
可研报告的16个章节形成完整的论证链条：
1.必要性论证（概述→供气规模→项目选址）
2.可行性论证（工程方案→环境保护→节能→消防→安全）
3.经济性论证（投资估算→经济评价）
4.风险评估（风险识别→管控方案→应急预案）
5.综合结论（结论建议→附件附图）
4.2 初步设计各专业完整性
初设阶段按专业进行完整设计，需涵盖：
•工艺专业：输配系统、厂站工艺、管网工艺、调压站
•土建专业：建筑、结构、给排水、消防
•公用专业：供配电、暖通、自控仪表、通信
•配套专业：环境保护、节能、消防、劳动安全
4.3 施工图设计图纸完整性
施工图是设计的最终表达形式，必须提供：
6.总体布置图：工程方位、总体布置、与既有设施关系
7.厂站工程图：总图（10项）+ 单体建筑各专业详图
8.管网工程图：平面图、纵断面图、阀室图、穿跨越图、详图
9.材料设备表：完整标注规格、材质、标准
五、关键差异汇总
5.1 定性vs定量
对比项 | 可研 | 初设 | 施工图 |
气源方案 | 论证气源可行性 | 确定气质参数 | — |
供气规模 | 用气量预测、规模论证 | 确定设计规模 | — |
工程投资 | 投资估算 | 工程概算 | 施工图概算（必要时） |
方案比选 | 多方案技术经济比选 | 推荐方案深化 | — |
风险分析 | 风险识别、评价、管控方案 | 安全运营管理建议 | 施工安全要求 |
5.2 审批要求vs施工要求
可研和初设文件主要用于项目审批，侧重于"方案是否合理"的判断；施工图文件用于指导施工，侧重于"尺寸是否准确、做法是否明确"。
可研/初设："确定"设计原则、技术方案、主要设备
施工图："标注"定位坐标、标高、坡度、间距等精确尺寸
5.3 图纸表达深度对比
图纸类型 | 可研 | 初设 | 施工图 |
总平面图 | — | 厂（站）总平面布置图 | 总平面图+坐标 |
工艺流程图 | — | 工艺流程图 | 带测控点工艺流程图 |
管网图 | 平面布置示意图 | 主干管线、调压站平面布置图 | 管线平面布置图+纵断面图 |
专业图纸 | — | 主要设备平面布置图 | 全部专业图纸（8个专业） |
节点详图 | — | — | 设备管道安装详图、非标设备图 |
管道综合 | — | 室外管线综合布置图 | 厂区室外管道综合平面图+纵断面图 |
六、实际应用建议
6.1 编制要点提示
10.可研阶段：重点论证必要性，突出方案比选，说清楚"为什么这样建"
11.初设阶段：完成专业齐全的完整设计，各专业间做好协调，避免专业间矛盾
12.施工图阶段：严格按初设批复执行，尺寸标注完整准确，图框信息齐全，便于施工和造价控制
6.2 常见问题规避
（1）深度不足：初设阶段遗漏公用工程配套设计，导致施工图阶段大量变更
（2）深度越界：可研阶段过于细化设备参数，增加后期方案调整的难度
（3）专业打架：各专业尺寸不一致，管道综合图与实际不符
（4）附图缺失：各阶段应附的图纸不全，影响审批或施工
七、附录：各阶段核心内容对照表
序号 | 内容板块 | 可研阶段 | 初设/施工图阶段 |
1 | 概述 | 项目背景、必要性、建设条件 | 设计依据、工程概况、设计原则 |
2 | 供气规模 | 用气量预测、气化范围论证 | 确定设计规模、气化范围 |
3 | 气源工程 | 气源选择、供气能力分析 | 气质要求、接入方案 |
4 | 输配系统 | 压力级制、储气方案 | 系统组成、运行工况 |
5 | 厂站工程 | 选址、功能定位 | 总图、工艺、公用配套 |
6 | 管道工程 | 路由方案、敷设方式 | 平面图、纵断面、穿跨越 |
7 | 监控系统 | 系统功能架构 | 监控中心、SCADA、智慧燃气 |
8 | 投资估算 | 工程估算+经济评价 | 工程概算/预算 |
9 | 安全环保 | 环评、安评、消防、职业卫生 | 消防设计、职业卫生措施 |
10 | 运营管理 | 运营方案、应急预案 | 安全运营管理建议 |
11 | 风险分析 | 风险识别、评价、管控方案 | 社会稳定风险分析（如有） |

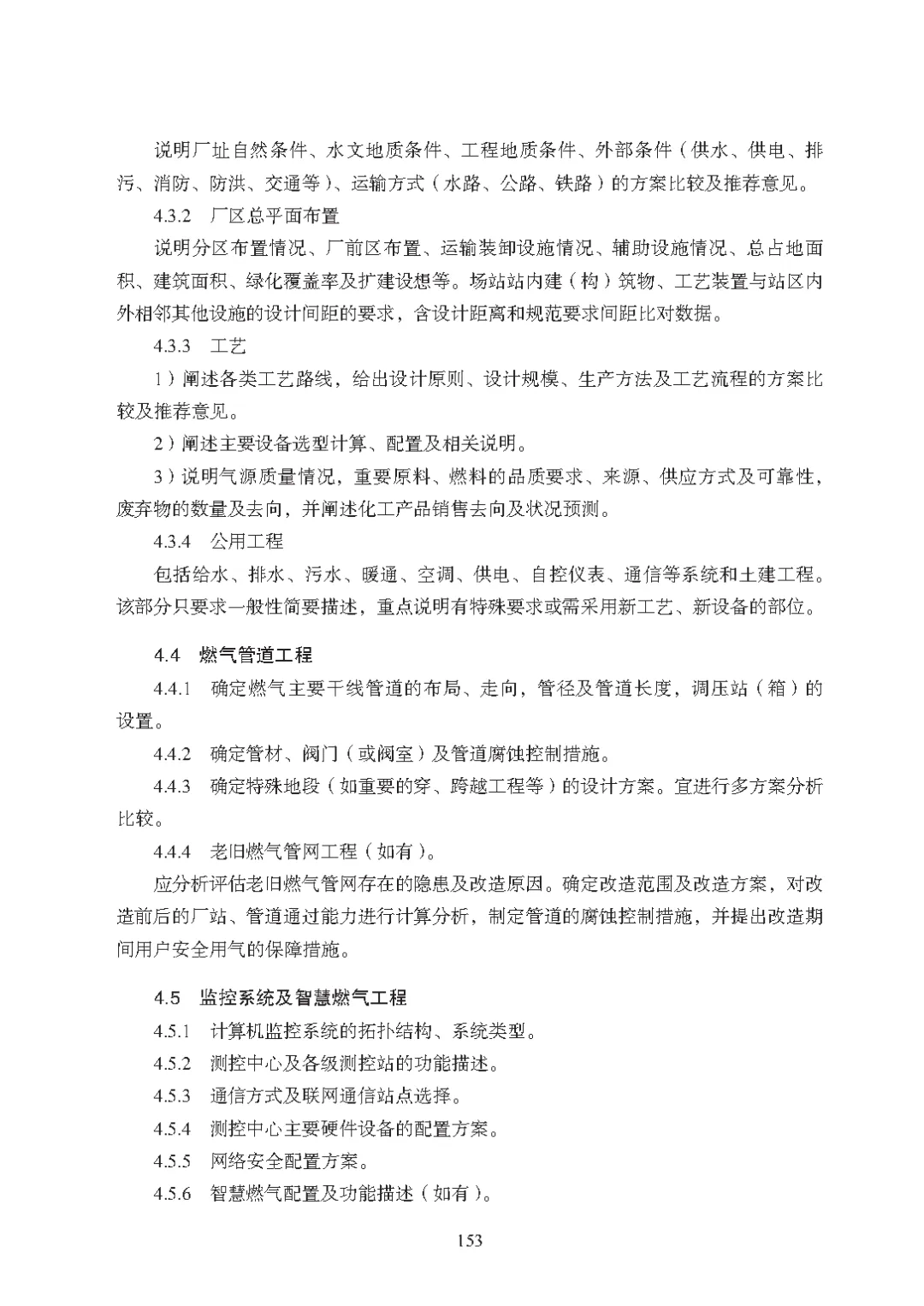

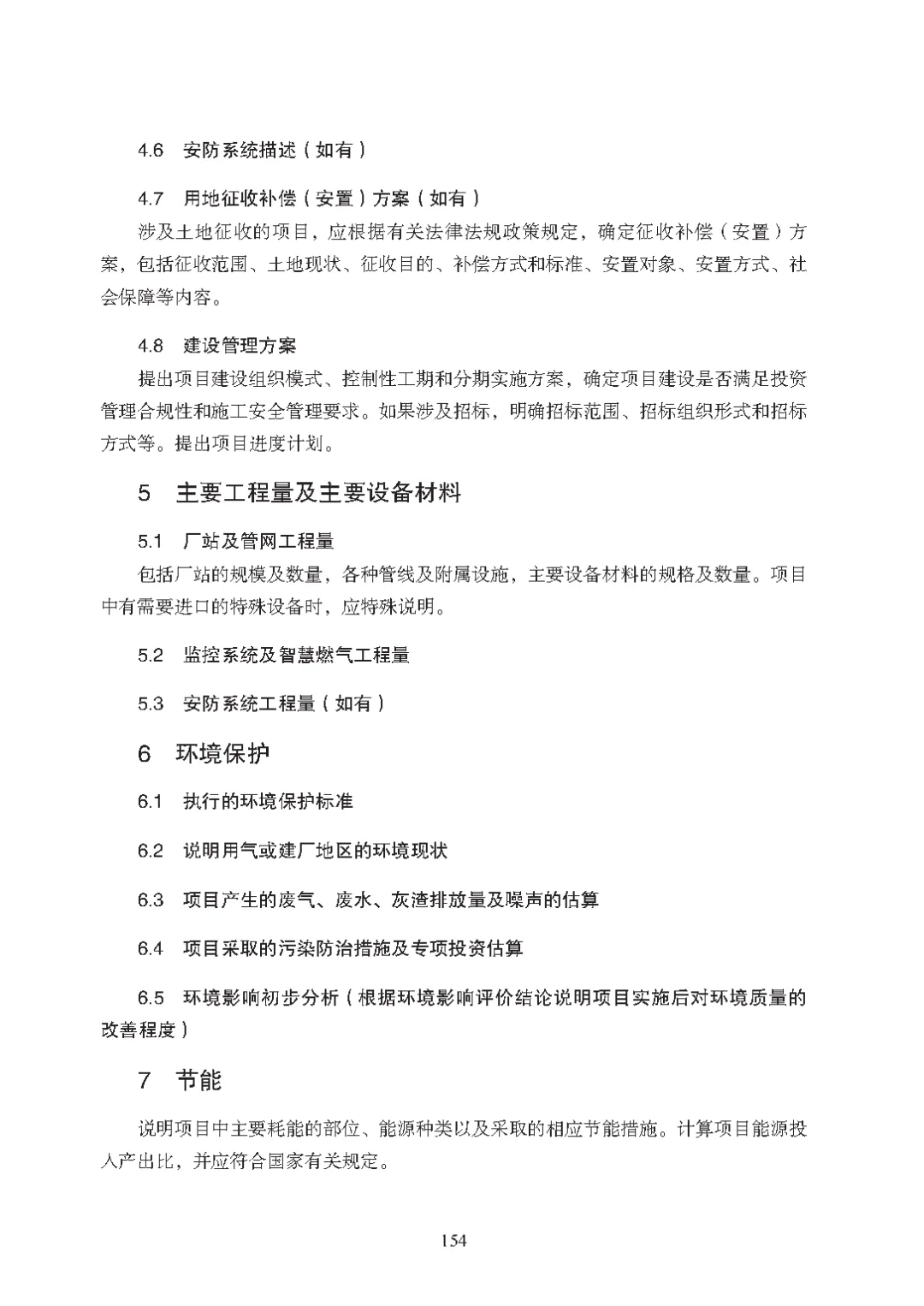

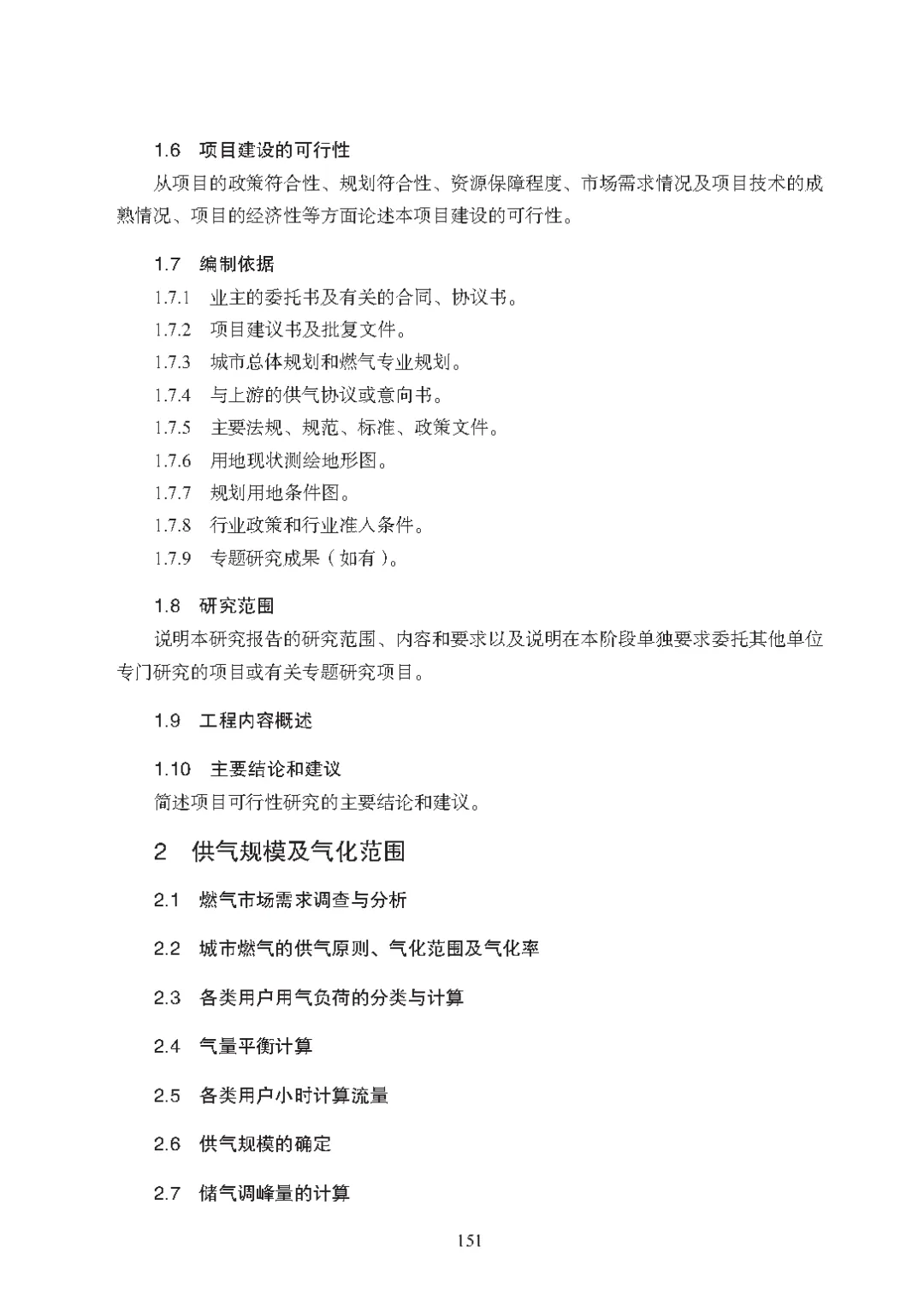

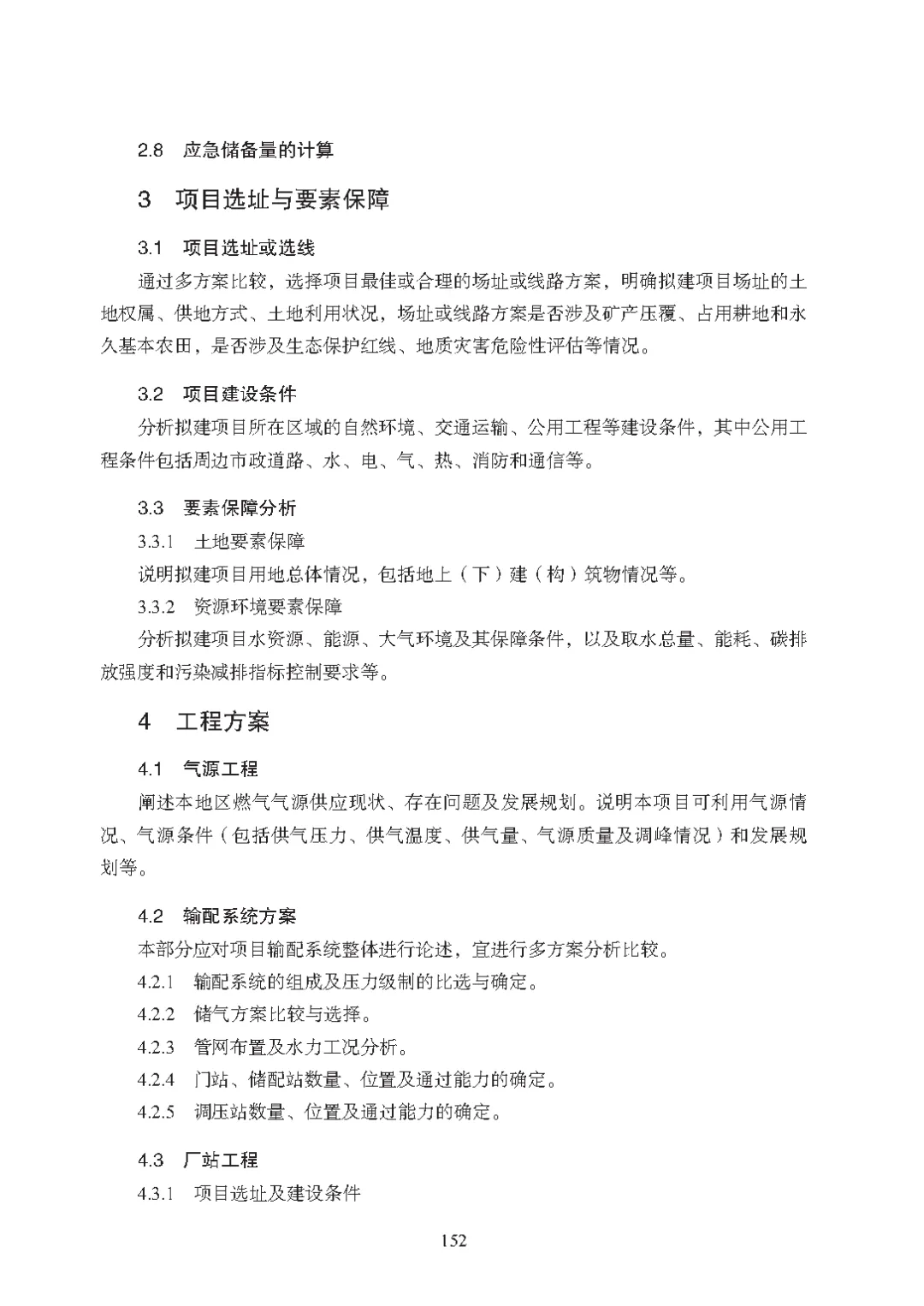

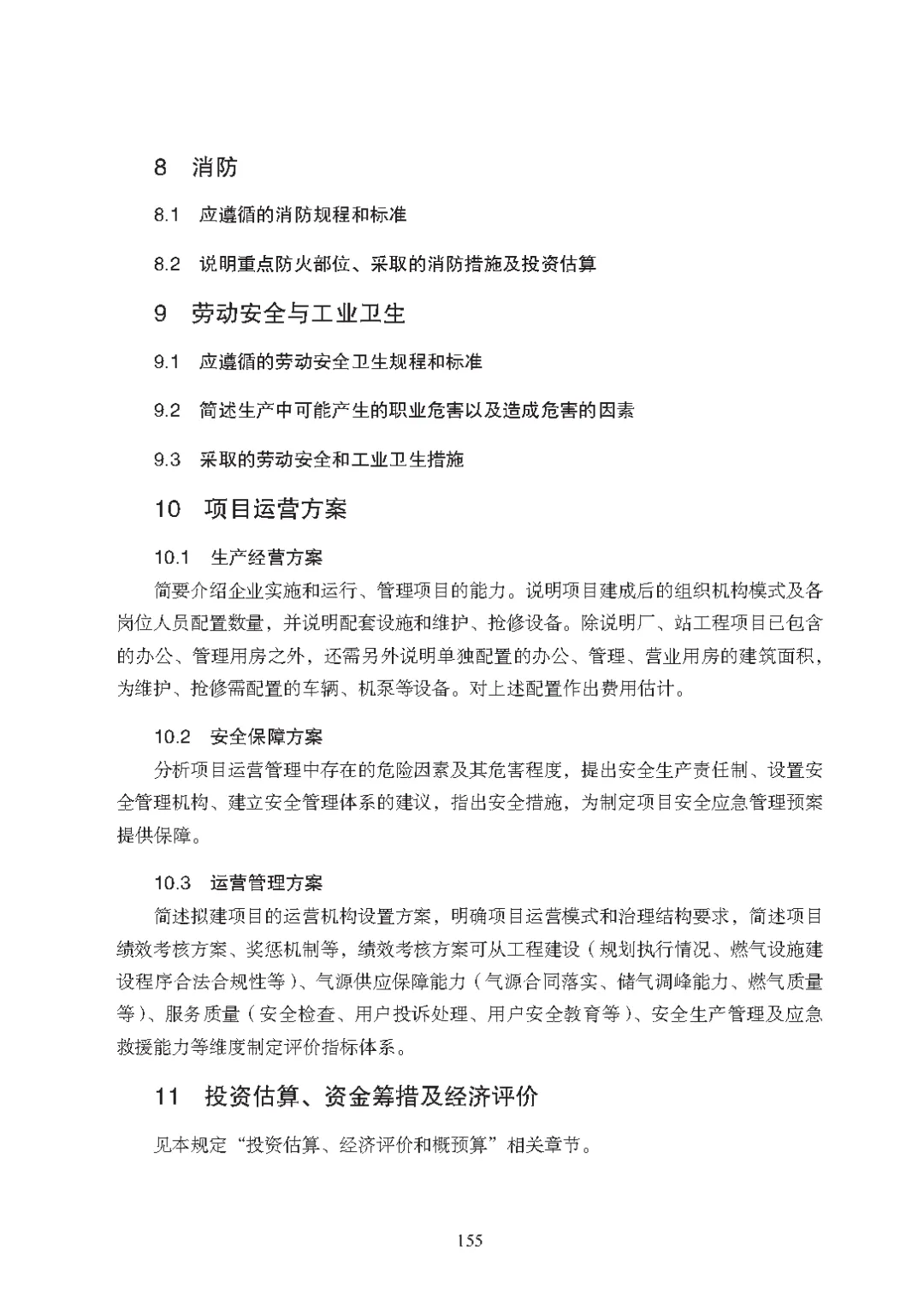

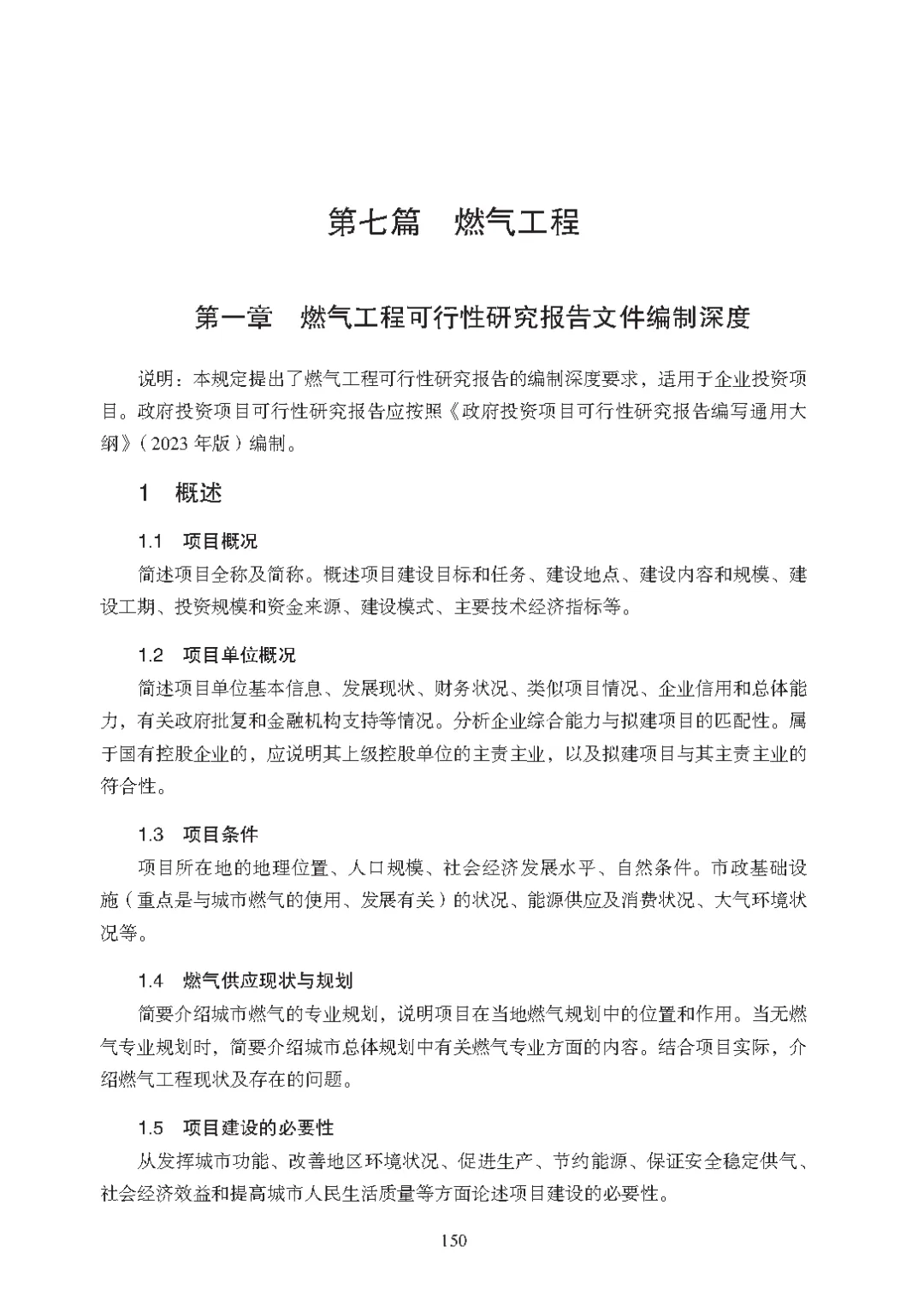

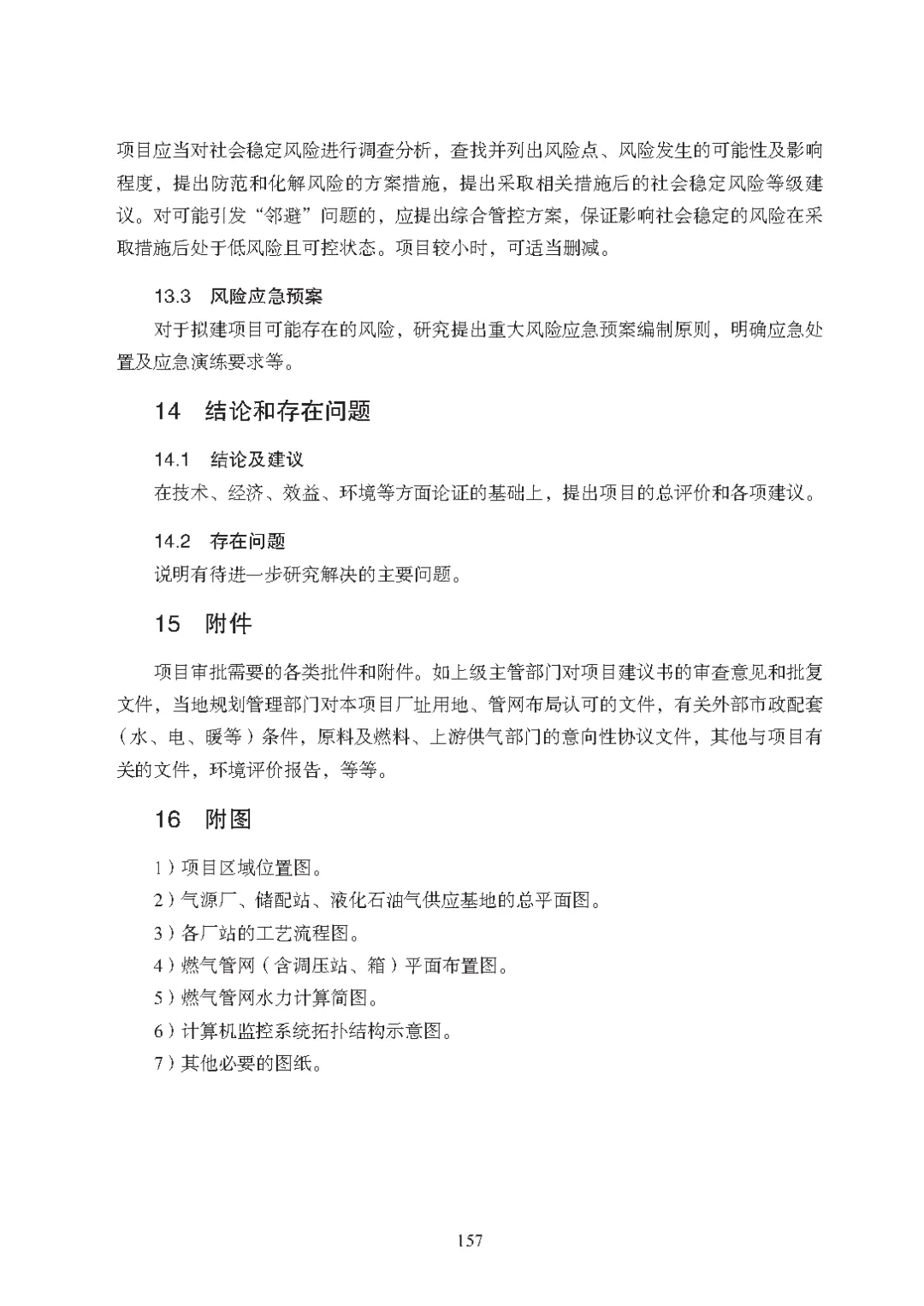

附录：《市政公用工程设计文件编制深度规定》（2025年版）
