图纸中的图例，是对于图纸中图形符号的定义，表示这种图形代表什么设备或者有什么含义，图例对于图纸的重要性不言而喻，可以说，没有图例是看不懂图纸。就算没看过的图纸的人，也一定看过地图，地图边上总会给出山川河流和省会、首都图例，CAD图纸的图例和这个道理是一样的。
做电气工程预算、施工的相关技术人员，在看电气图纸的时候会遇到大量的配电箱、配电柜，像常见的照明配电箱、电表箱、动力配电柜、应急配电箱等，每一套图纸都会声明配电箱柜的图例。下面来看一下常见的60种配电箱和配电柜的图例，看完这些图例再也不用愁看不懂电气图纸。

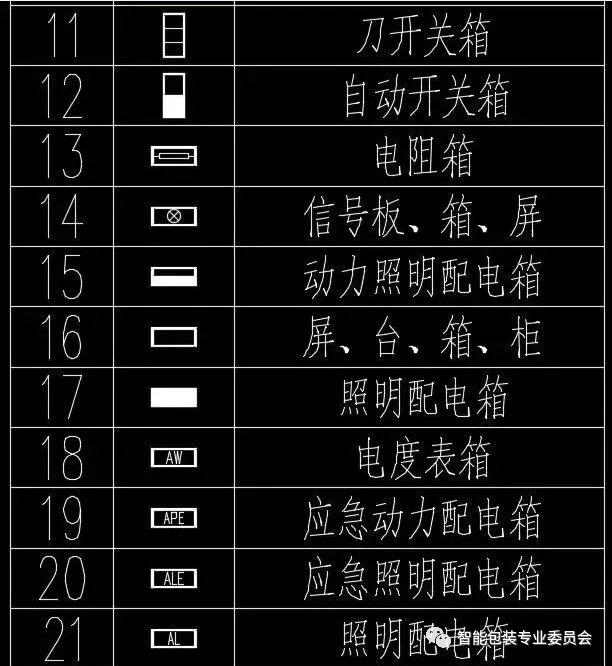

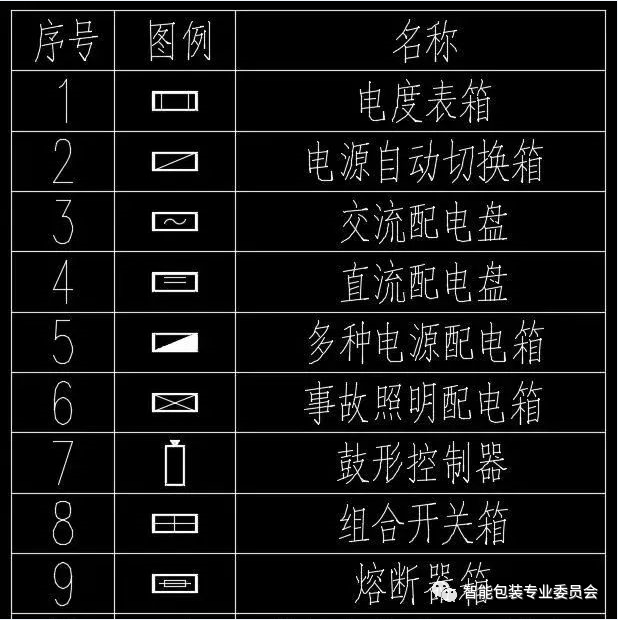

配电箱、配电柜图例一

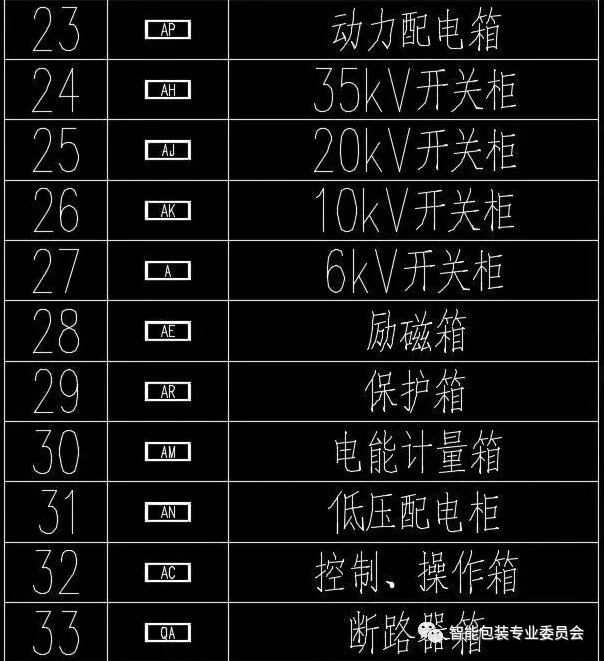

配电箱、配电柜图例二

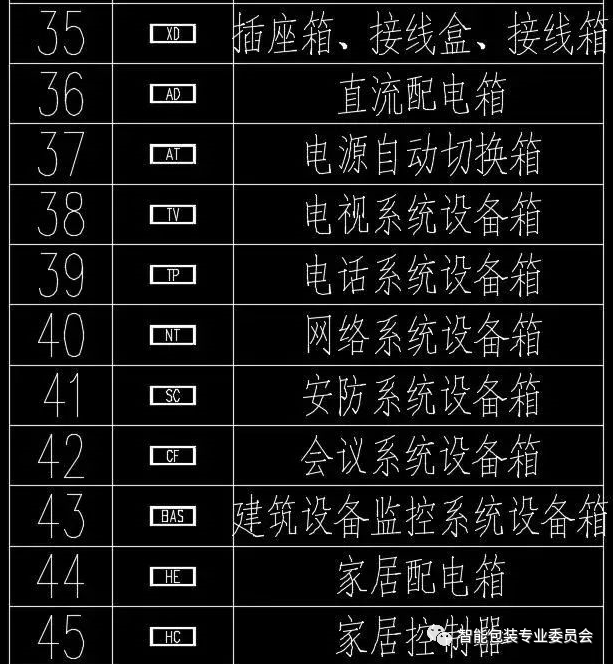

配电箱、配电柜图例三

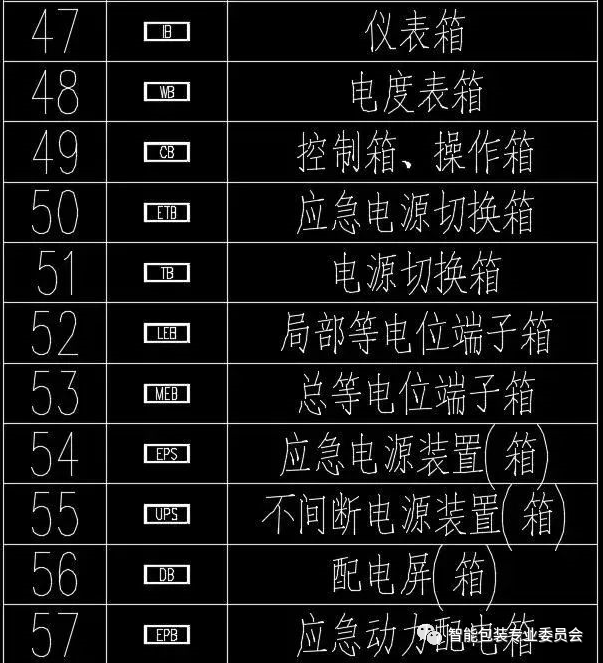

配电箱、配电柜图例四
配电箱、配电柜图例五
配电箱、配电柜图例六
友情提示，记下这些图例对看图纸当然是有好处的，尤其是图纸没有给图例的时候。但千万要注意，不要经验主义行事，有时候图纸的图例定义的和国标是不一样的，这个时候要遵从图纸给出的图例。
