1H420110机电工程施工现场职业健康安全与环境管理

【案例1H420110-2】，P392

一、背景

A公司承包某炼油厂X装置的扩建工程，工程内容包括：钢结构框架、设备、工艺管道、防腐蚀、绝热、电气、自动化仪表等安装工程，单体试车合格双方办理中间交接手续；配合炼油厂组织的试运行。

A公司组建的项目部编制施工组织设计时，考虑到扩建工程位于正常运行的液化石油气罐区的东侧相隔约100m，北侧隔路与轻石脑油罐区相邻间隔80m的情况，两个罐区存在火灾、爆炸危险源，项目部对其进行风险评价，分析出相应的有害因素，采取预防措施，实现安全施工。

X装置中关键设备反应器为Ⅲ类压力容器，总重800t、高度120m，分三段运输到工地后，A公司处采用3200t履带式起重机完成吊装、组对、焊接。B公司分包反应器绝热工程，及时办理了中间交接手续，搭设外部脚手架，组织了20名作业人员计划5天完成绝热工程施工。监理现场巡检发现脚手架搭设高度超过50m，因方案未经审批立即叫停。

A公司组对焊接反应器时，在环焊缝下方1.2m 处搭设有内外作业平台，组对点焊固定后，由两名焊工对称相向同步焊接；先焊接完外侧焊缝，再从内侧碳弧气创清根、手持砂轮机打磨合格，进行内侧填充盖面焊接。

二、问题

1.本工程火灾和爆炸危险源相应的危害因素有哪些？

2. A公司应具有哪个制造许可项目？

3.脚手架搭设施工方案实施前，A公司应如何组织签字论证？

4.在清根、焊接过程中，焊工要面对的危险源有哪些？

5.项目部进行风险识别步骤应包括哪些？

三、分析与参考答案

1.本工程火灾和爆炸危险源相应的危害因素有哪些？

答：（1）人员自带火种进入工地；

（2）车辆排放尾气未设置灭火器；

（3）未限制动火作业；

（4）用电设备无防爆保护

（5）没有防静电防护设施

（6）作业工具不是防爆工具

（孙军分析：本工程位置处在两个正常运行危险品储运的罐区附近，罐区储运的液化石油气和石脑油都是易燃易爆危险品，泄漏遇明火会引发火灾、爆炸，挥发气体随风会飘移至施工现场，遇明火会燃烧。另外，静电会产生静电电火花，也容易引起事故）

2. A公司应具有哪个制造许可项目？

答：（1）A公司应具有压力容器（Ⅲ类）特种设备制造许可证，许可证书注明超大型中低压非球形压力容器现场制造

（2）有A3级压力容器制造许可证的制造

（孙军分析，此答案2022教材有修改）

【解析】孙军解析，P462，4）超大型压力容器是指因直径过大无法通过公路、铁路运输的压力容器。专门从事超大型中低压非球形压力容器分片现场制造的单位，应取得相应级别的压力容器制造许可（许可证书注明超大型中低压非球形压力容器现场制造），持有A3级压力容器制造许可证的制造单位可以从事超大型中低压非球形压力容器现场制造。

3.脚手架搭设施工方案实施前，A公司应如何组织签字论证？

答：（1）因落地式钢管脚手架工程搭设高度超过50m，属于超过一定规模的危险性较大的分部分项工程；

（2）A公司应组织编制脚手架搭拆专项施工方案、技术负责人审核签字、加盖公章；

（3）也可以由B公司组织编制、技术负责人审核签字、加盖公章，再经过A公司技术负责人审核签字、加盖公章；

（4）总监理工程师审查签字、加盖执业印章

（5）由A公司组织专家论证。

（孙军分析，重要考点。流程是：分包→总包→监理。总包组织专家论证）

4.在清根、焊接过程中，焊工要面对的危险源有哪些？

答：（1）焊工噪声暴露

（2）焊工吸入有害粉尘（烟气）

（3）弧光打眼

（4）机械伤害

（5）高温电弧灼伤

（孙军分析，根据现场情况，多写一些）

5.项目部进行风险识别步骤应包括哪些？

答：（1）收集资料

（2）分析不确定性及识别风险

（3）形成初步风险清单。

（孙军分析，2022教材删除，但案例中知识点还在，记住）

【案例1H420110-3】，P393

一、背景

A公司建设风电场项目装机容量为100MW，设计安装46台单机容量为2.2MW的风力发电机组，负责设备采购运输到现场。单台设备由塔筒（分三段到场）、机舱、发电机、轮载、叶片等组成，风机机组轮载中心高度为152m。B公司中标施工总承包所有建筑安装工程，经A公司同意后，将风电场项目每个单机划分建筑、安装两个单位工程，单机之间的公用工程划分为建筑、安装两个单位工程；与C公司签订了风电场电缆直埋专业分包施工合同。

B公司成立项目部，及时对风力发电设备吊装工艺进行了研究，根据风机塔筒，机组超高、超大、超重。此外，项目地处农田、河道及藕塘区，针对运输道路、作业环境较为复杂的具体情况，对吊装过程辨识出的危险源有：起重机倾倒、机舱吊装就位脱钩作业、螺栓或工具高空坠落等，编制了专项施工方案，并组织专家论证会审议通过。采用ZCC9800W履带起重机主吊，100t汽车起重机作为辅助吊装机械。（孙军老师微信号：hqjdsj）

项目经理部成立施工现场文明施工管理小组，作为开展文明施工和环境保护的组织保证。建立并健全包括各专业文明施工管理制度、岗位责任制等。（SunJun）

二、问题

1.履带起重机倾翻危险源风险最大的有害因素是哪些？

2.安装过程中，应使用哪些计量器具来检测设备的水平度、垂直度和塔筒法兰间隙？

3.风电场项目可划分出多少个单位工程？每一个电气装置分部工程应划分出哪些分项工程？（孙军老师微信号：hqjdsj）

4.B公司在绿色施工中，环境管理体系运行应注重环保哪些方面？

5.项目经理部建立并健全文明施工管理制度还应包括哪些？

三、分析与参考答案

1.履带起重机倾翻危险源风险最大的有害因素是哪些？

答：（1）吊装机舱的履带起重机接触地面处，地基承载耐力不足；

（2）因风力过大或起重机作业工况不足，机舱提升吊装高度平移中，触碰履带起重机臂架。

（3）100t汽车起重机作为辅助吊装机械，双机吊装系统存在吊装载荷不均衡风险。

（考点：吊装作业危险源）

2.安装过程中，应使用哪些计量器具来检测设备的水平度、垂直度和塔筒法兰间隙？

答：（1）使用水平仪控制设备水平度，

（2）使用经纬仪控制塔筒的垂直度，

（3）使用塞尺检测塔筒法兰的间隙。

（考点：测量仪器的使用）

3.风电场项目可划分出多少个单位工程？每一个电气装置分部工程应划分出哪些分项工程？

答：（1）风电场项目可划分出2*46+2=94个单位工程；

（2）每一个电气装置分部工程应划分出电气设备分项工程和电气线路分项工程。

（孙军分析：项目一共有46 台单机容量为2.2MW的风力发电机组，每个单机划分建筑、安装两个单位工程，有46*2个单位工程。单机之间的公用工程又划分为建筑、安装两个单位工程。所以是46*2+2=94个单位工程）

4.B公司在绿色施工中，环境管理体系运行应注重环保哪些方面？

答：扬尘控制；土壤保护；建筑垃圾控制；地下设施、文物和资源保护。

5.项目经理部建立并健全文明施工管理制度还应包括哪些？

答：检查制度、奖惩制度、会议制度。

1H420120机电工程施工质量管理

【案例1H420120-1】，P412

一、背景

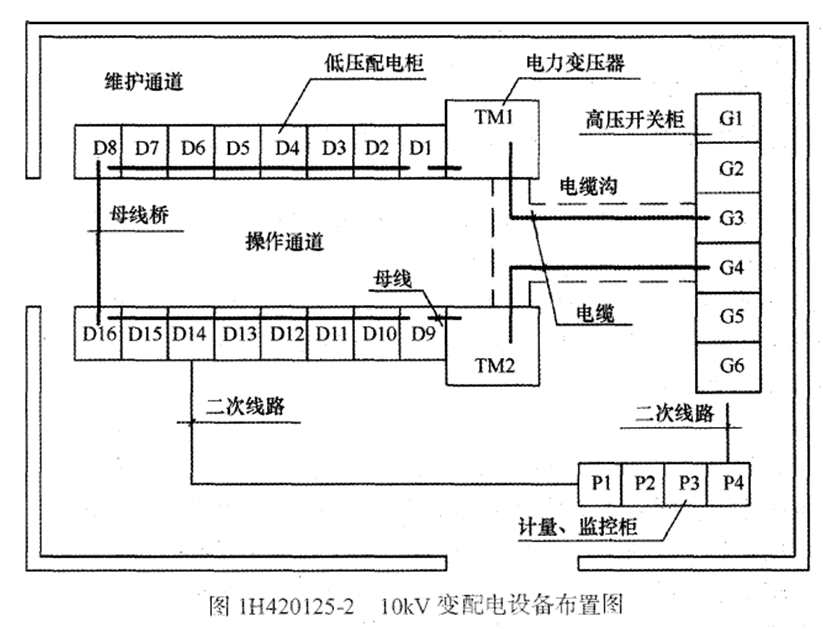

某电力工程公司项目部承接了一个10kV变配电工程施工项目，10kV变配电工程位于某商务楼的地下二层，工程的主要设备见10kV变配电设备布置图（图1H420125-2）所示，变配电设备运行状态通过监控柜实施远程智能监控。

项目部依据验收规范和施工图编制了变配电工程的施工方案，设备的二次搬运采用卷扬机及滚杠滑移系统，二次搬运及安装程序是：高压开关柜→变压器→低压配电柜→计量、监控柜。方案中，项目部将开关柜、配电柜基础框架安装的水平度偏差设置为B级质量控制点，三相干式电力变压器等高压电器的交接试验设置为A级质最控制点，保证变配电设备施工质量达到验收规范要求。

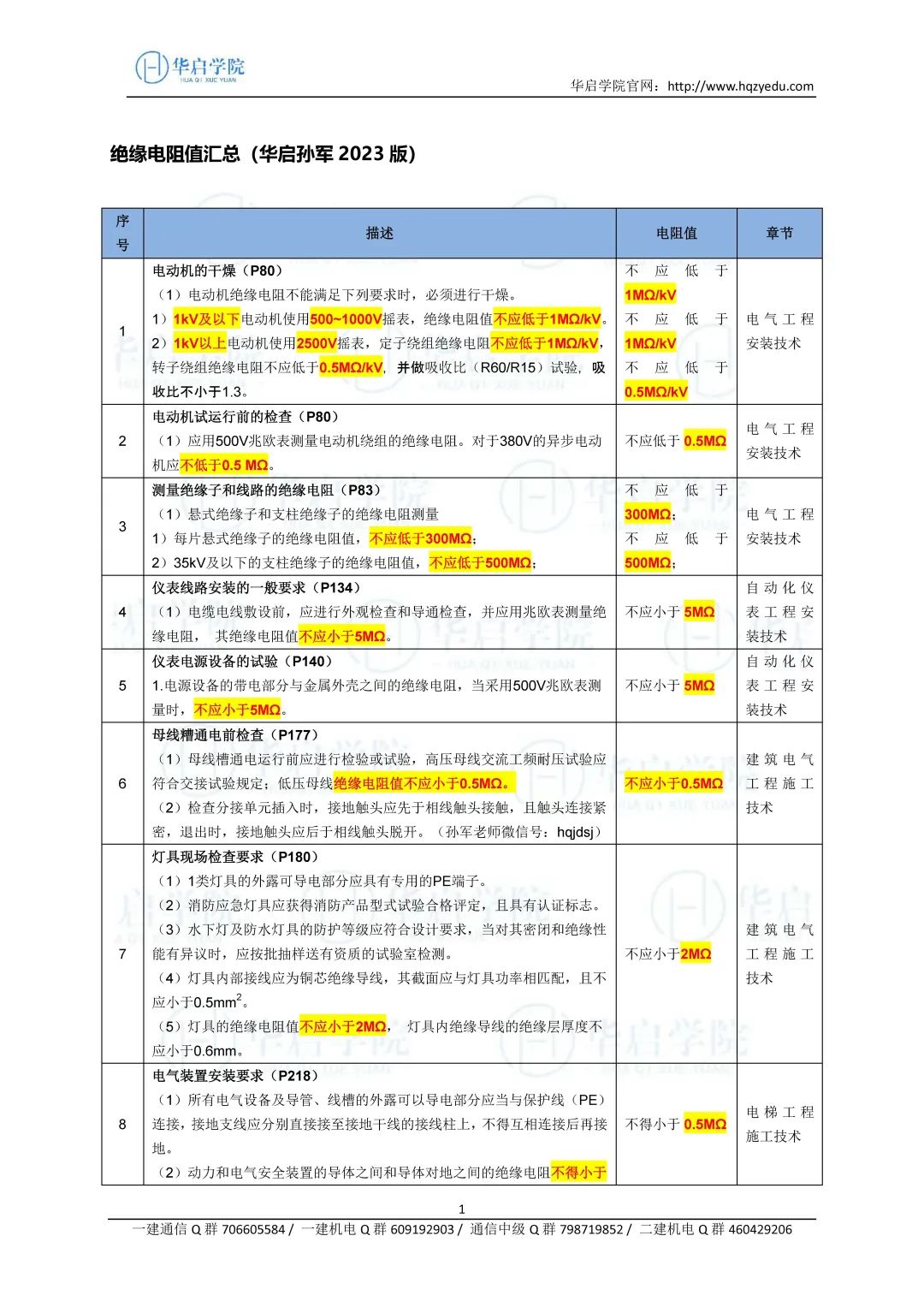

进场后，因商务楼的原设计单位变更设计，造成高压开关柜比其他设备晚到现场，项目部改变了设备的二次搬运及安装程序：变压器→低压配电柜→计量、监控柜→高压开关柜。项目部对施工人员技术交底及时且正确，变配电设备检查、安装、绝缘测试、耐压试验及试运行合格，变配电系统检测达到远程智能监控要求，工程验收合格。项目部及时整理施工记录等技术资料，将完整的工程竣工档案移交给商务楼项目建设单位。

二、问题

1.分别说明项目部将电力变压器交接试验设置为A级质量控制点和基础框架水平度偏差设置为B级质量控制点的理由。

2.项目部改变设备二次搬运及安装程序是否可以，为什么？

3.远远程智能监控的变配电设备应检测哪些参数？

三、分析与参考答案

1.分别说明项目部将电力变压器交接试验设置为A级质量控制点和基础框架水平度偏差设置为B级质量控制点的理由

答：（1）项目部将电力变压器交接试验设置为A级质量控制点的理由是：

①电力变压器交接试验如果达不到规范要求，将影响变配电设备的安全运行和正常送电的使用功能；（孙军老师微信号：hqjdsj）

②影响项目的正常验收，不能通过下道工序来进行纠正或改善。

（2）基础框架水平度偏差设置为B级质量控制点的理由是：

①基础框架水平度偏差超过规范规定，会影响下道工序质量——柜体安装质量。

②可以通过对柜体安装的调整来弥补框架水平度偏差。

（孙军分析，教材上没有标准知识点，要通过日常施工经验来回答）

2.项目部改变设备二次搬运及安装程序是否可以，为什么？

答：（1）可以。

（2）原因：

①双列布置的低压配电柜操作通道宽度按规范要求，都在2m以上，

②大于高压柜的宽度，所以高压开关柜可以从低压配电柜操作通道进入安装位置。

（孙军分析，教材上没有标准知识点，要通过日常施工经验来回答。要注意答题格式）

3.远远程智能监控的变配电设备应检测哪些参数？

答：（1）高、低压开关的运行状况和故障报警信号

（2）电源及主供电回路的电流值、电压值显示

（3）功率因数测量信号

（4）电能计量信号

（5）变压器超温报警信号。

（考点：变配电系统调试检测，P212）

【解析】孙军解析，P212，（五）建筑设备监控系统调试检测要求

1. 变配电系统调试检测

（1）电源及主供电回路电流值显示、电压值显示、功率因数测量、电能计量等。

（2）变压器和高、低压开关运行状况及故障（超温）报警。

（3）应急发电机组供电电流、电压及频率和储油罐液位监视，故障报警。

（4）不间断电源工作状态、蓄电池组及充电设备工作状态检测。

【案例1H420120-2】，P413

一、背景

某机电安装公司，通过竞标承担了某化工厂的设备、管道安装工程。该工程地处北方沿海地区，按照施工合同应该7月初开始进行安装，但前期由于工程招标、征地、设备采购等原因，致使安装工程到9月底才开工。施工单位为了兑现投标承诺，该公司通过质量策划，编制了施工组织设计和相应的施工方案，并建立了现场质量保证体系，制定了检验试验卡，要求严格执行三检制。工程进入后期，为赶工期，采用加班加点办法加快管道施工进度，由此也造成了质量与进度的矛盾。

质量检查员在检查管排的施工质量时，发现φ89不锈钢管焊接变形过大，整条管道形成折线状，不得不拆除重新组对焊接，造成直接经济损失5600元。

该工程某车间内的管道材质包括20Cr8Ni9、15CrMo、16Mn等，班组领料时材料员按照材料计划进行发料，并在管端进行了涂色标记，但由于施工班组管理不善，在使用时还是发生了混料现象，不得不重新进行检验。（SunJun）

该工程进行压力管道施工时，有一种国外进口材料，施工单位此前从没有遇到过，由于工期较紧，项目部抽调2名技术较好的焊工进行相应练习后，就进行管道施焊。

二、问题

1.三检制的自检、互检、专检责任范围应如何界定。不锈钢管道焊接发生质量问题是由哪个检验环节失控造成的？

2.影响施工质量的因素有哪些？本工程的环境因素有哪些？造成不锈钢管焊接变形过大的因素是什么？

3.质量预控方案一般包括哪些内容？针对该工程提出一项质量预控方案。

4.本案例中材料混料问题出在哪个环节，为什么？

5.压力管道施工中项目部的做法是否正确，应如何进行？

三、分析与参考答案

1.三检制的自检、互检、专检责任范围应如何界定。不锈钢管道焊接发生质量问题是由哪个检验环节失控造成的？

答：（1）按以下界定：

①一般情况下，原材料、半成品、成品的检验以专职检验人员为主

②生产过程的各项作业的检验则以施工现场操作人员的自检、互检为主，专职检验人员巡回抽检为辅。

（2）不锈钢管道焊接发生质量问题，是发生在生产过程中，是自检和互检，在这两个环节上有失控。（孙军老师微信号：hqjdsj）

（孙军分析，教材上没有现成的答案，要根据教材知识点，来进行分析、识别）

2.影响施工质量的因素有哪些？本工程的环境因素有哪些？造成不锈钢管焊接变形过大的因素是什么？

答：（1）影响施工质量的因素有人、机（包括检验器具）、料、法、环、测六大因素；

（2）影响本工程的环境因素主要有工程技术环境、作业劳动环境、地理环境和气候环境等。

（3）造成不锈钢管焊接变形过大的主要因素：施工人员的技能水平、施工方法，还有环境也有一定的影响。

（孙军分析，也要根据现场施工组织来进行回答）

3.质量预控方案一般包括哪些内容？针对该工程提出一项质量预控方案。

答：（1）质量预控方案一般包括：工序名称、可能出现的质量问题、提出质量预控措施等三部分内容。

（2）该工程的焊接质量预控方案：

工序名称：室外管道焊接。

可能出现的质量问题：由于人员技能水平、设备能力、施工方法造成的夹渣、未焊透缺陷；由于沿海地区冬期施工，室外焊接气温较低、有风影响，容易出现气孔、裂纹等缺陷，影响管道的焊接质量。

质量预控措施：

1）选择有相应合格项目和焊接经验的焊工施焊。

2）控制管道打磨及坡口加工、管道组对质量，按焊接工艺评定和工艺卡施焊，合理安排施工次序。

3）选择合适的焊接设备。

4）对焊条按规定进行烘干，控制氩气纯度。

5）焊接施工前应采取搭设保护棚等防风措施。

6）采取管口预热、层间二次预热、缩短焊接工序间隔时间及焊后及时进行保温缓冷等措施，控制低温影响。

（考点：质量预控方案）

4.本案例中材料混料问题出在哪个环节，为什么？

答：（1）材料混料的问题出在材料标识上。

（2）理由：

首先材料员标识方法不正确，没有采取逐根通长的色标标识，留下了混料的隐患；

其次，施工班组在下料使用时没有进行有效的标识移植，标识保护管理不当。

（孙军分析，根据现场施工经验来回答）

5.压力管道施工中项目部的做法是否正确，应如何进行？

答：（1）压力管道施工中项目部的做法不正确，明显违反了规范要求。

（2）正确做法：

首先项目部应进行该材料的焊接工艺评定，确定焊接方法及技术参数，试件经试验合格后方可用于工程；

其次是应组织焊工到具有该项考试资格的考试机构进行焊工考试，取得该项合格证后，方可进行焊接作业。

（考点：焊接工艺评定）

【案例1H420120-3】（2022修改），P415

一、背景

某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安装。按照合同约定施工工期为145天，原计划8月15日开工，但由于前期土建施工影响，致使安装工程实际开工时间为10月1日。进入11月份，各地相继出现重度雾霾，建设主管部门要求11月30日工程全部停工。第二年3月15日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工进度，确保5月1日全线通车的目标，于是施工单位补充人员加班加点抢工期，4月下旬相关单位对工程进行了预验收，但由于抢工期原因，工程存在以下质量问题：

（1）在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有5000m，价值150万元。（SunJun）

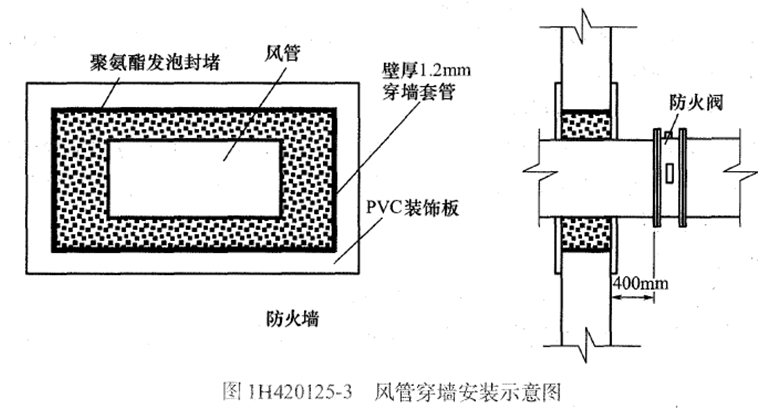

（2）在进行消防验收时，消防部门对风管穿越低压配电室防火墙处的封堵情况及防火阀安装提出异议，并下达整改通知单，风管穿墙安装如图1H420125-3所示。

（3）VAV空调风管的工作压力为300Pa，采用橡塑保温，保温完成后进行吊顶施工。

二、问题

1.这批电缆应如何处置？是否构成质量事故，等级如何确定？

2.风管穿墙部位安装存在哪些问题？

3.吊顶中风管安装应进行哪些检验和试验？

4.简述VAV空调系统及其优点。

三、分析与参考答案

1.这批电缆应如何处置？是否构成质量事故，等级如何确定？

答：（1）这批电缆属于不合格品，截面不够直接影响使用安全，必须更换处理，不可能通过返修、返工、让步接收和降级使用来处置。

（2）由于不含施工费用，经济损失已经超过100万元，故属于一般质量事故。

（考点：不合格品处理；施工质量事故）

2.风管穿墙部位安装存在的问题：

答：存在的问题有：

（1）风管穿墙套管厚度应不小于1.6mm，而安装套管厚度只有1.2mm。

（2）穿墙封堵材料应为不燃材料，而施工中的聚氨酣及PVC装饰板，均为可燃材料。

（3）防火阀与防火墙距离应不大于200mm，而实际安装距离为400mm。

（考点：风管系统安装，P190；排烟防火阀的安装，P232）

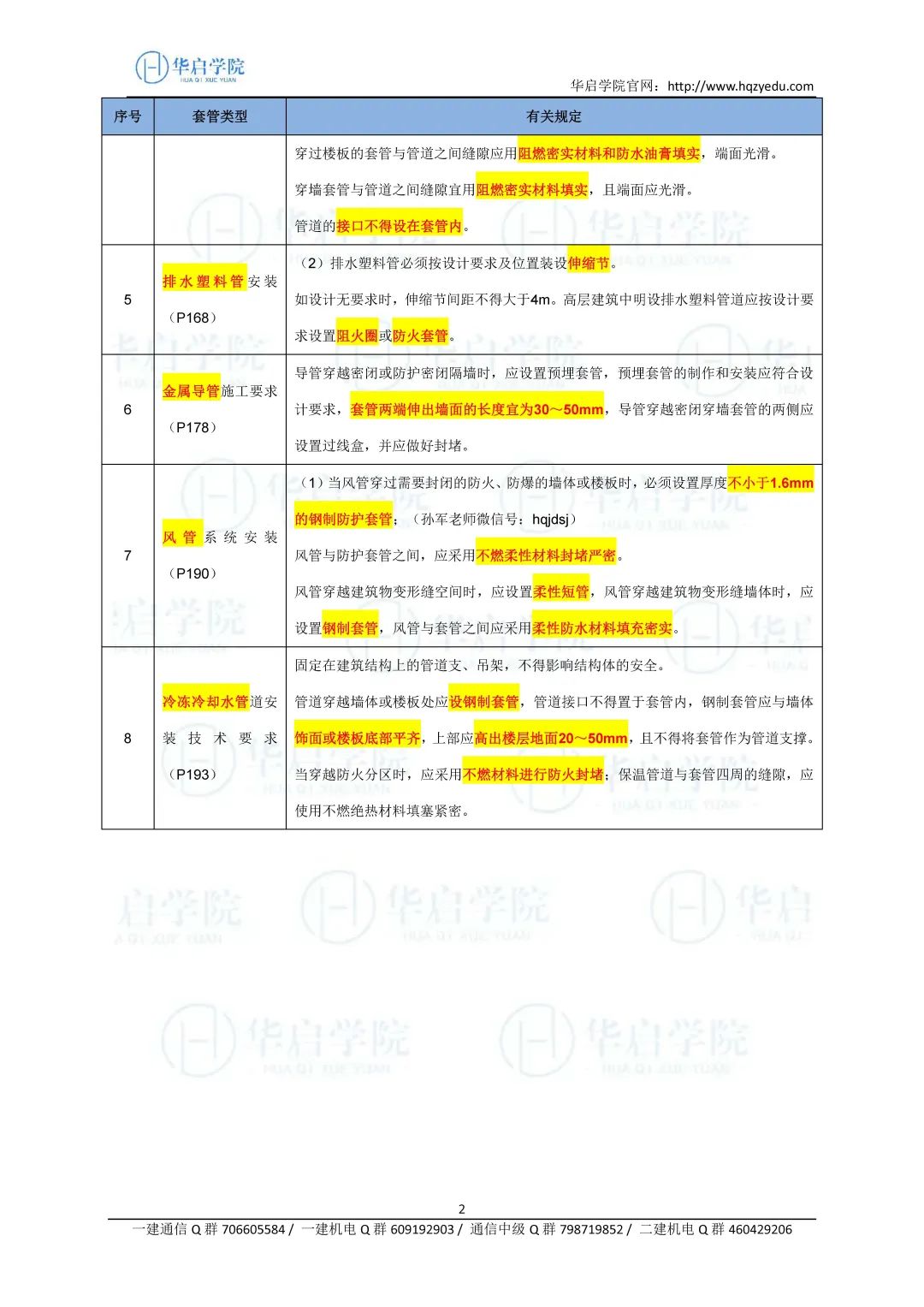

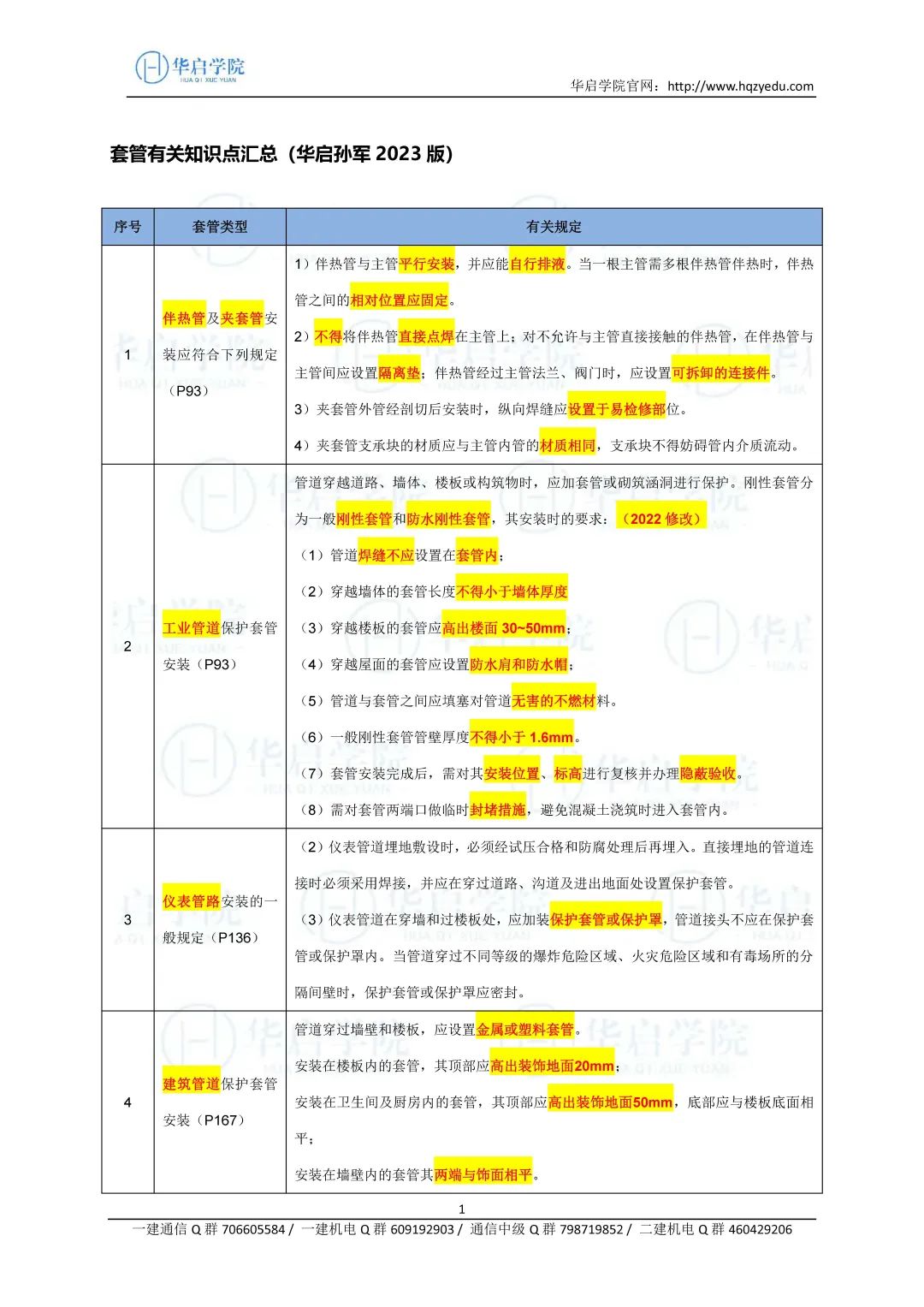

【解析】孙军解析，P190，（三）风管系统安装

1. 一般规定

（1）当风管穿过需要封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管；风管与防护套管之间，应采用不燃柔性材料封堵严密。风管穿越建筑物变形缝空间时，应设置柔性短管，风管穿越建筑物变形缝墙体时，应设置钢制套管，风管与套管之间应采用柔性防水材料填充密实。

P232，6. 排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支、吊架。

3.吊顶中风管安装应进行哪些检验和试验？

答：风管安装后应进行：

漏风试验、橡塑耐火等级检验、保温前的隐蔽验收、吊顶前隐蔽验收和风量检测试验、风管强度试验等。（孙军老师微信号：hqjdsj）

（孙军分析：能想到的试验可以都写上）

4.简述VAV空调系统及其优点。

答：（1）VAV空调（变风量空调系统）是一种通过改变送风量来调节室内温湿度的全空气空调系统。

（2）优点：全空气系统，以新风作冷源，改善空气质量，不产生冷凝水，系统噪声低，不会出现过冷或过热现象，节能，可实现智能控制，初期投资少，维修量小，寿命长。

（考点：VAV空调）

【案例1H420120-4】（2023新增），P416

一、背景

安装公司中标北方某市建筑面积9800m²新建大型商场建筑机电安装工程（PC模式），该地区冬季寒冷，冻土层厚度1.5m。工程内容包括：建筑消防工程、建筑电气工程、建筑智能化工程等。为充分利用资源，屋顶建设1800kW分布式光伏电站，光伏发电全部并入国网电力公司输电线路，并把光伏电站的安装纳入安装公司的施工范围。

开工前安装公司对工程项目进行了质量策划，对工程中与结构安全、使用功能产生重要影响的关键过程、特殊过程及其检验试验等进行了确认。

工程所用材料由安装公司采购，采购部门对采购工作进行详细策划后，制定采购计划和询价计划，及时组织合格材料供应商进行招标，签订采购合同。

屋顶光伏电站主要由光伏支架、组件、汇流箱、逆变器、电气设备等组成，在电站安装前安装公司与国网公司提出并网中请，办理相关入网手续，设备及系统进行了光伏组件串测试、逆变器调试等，验收合格后按时并网发电。

施工质量验收时分别通过施工单位自检，分项、分部、单位工程验收，隐蔽工程验收，工程专项验收；其中专项验收在分层质量验收合格的基础上，在工程总体验收前进行。

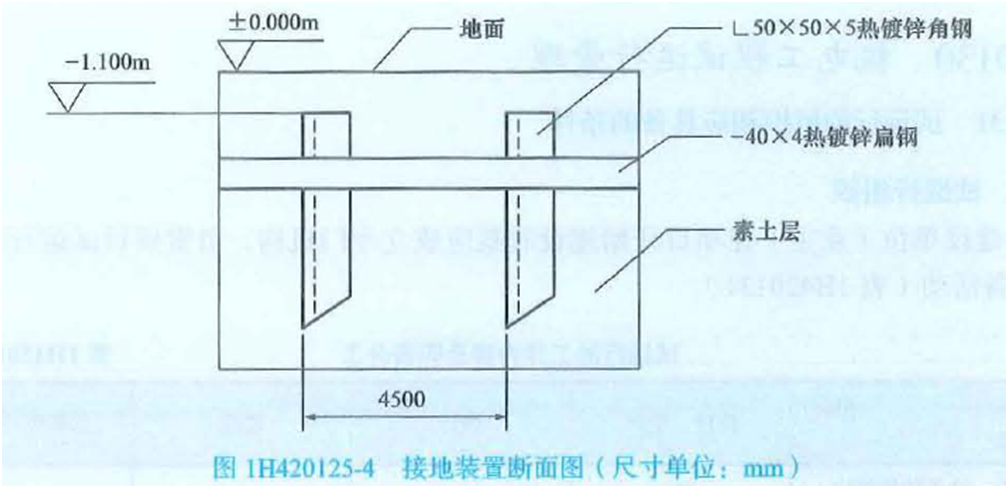

室外接地装置按图1H420125-4设置，人工接地体与商场基础的水平距离为0.8m，在工程隐蔽验收时被监理工程师要求整改。

地下车库为独立的防排烟系统，防排烟风机安装在混凝土基础上，为防止风机运转时产生振动，使用橡胶垫减振，防排烟风机与风管采用不燃材料制作的柔性短管连接。

二、问题

1.质量策划主要项目中特殊过程确认的关键是什么?

2.材料采购合同的履行环节包括哪些内容?

4.施工质量验收中工程专项验收包括哪些内容?

5.监理工程师要求接地装置整改的原因是什么?说明正确做法。

6.防排烟风机减振方式、风机与风管连接形式是否正确?分别说明理由。

三、分析与参考答案

1.质量策划主要项目中特殊过程确认的关键是什么?

答：关键是确保风险预防和风险控制。

（考点：工程项目质量策划主要项目的规定，P396）

【解析】孙军解析，P396，2.工程项目质量策划主要项目的规定

（1）重要过程是指对工程结构安全与使用功能产生重要影响的施工过程，包括关键过程、特殊过程及其检验试验等。

（2）特殊过程是指施工过程的结果不能通过其后的检验试验加以验证（或不能经济地进行验证）的过程。特殊过程确认的关键是确保风险预防和风险控制。

2.材料采购合同的履行环节包括哪些内容?

答：材料采购合同的履行环节包括：产品的交付、交货检验的依据、产品数量的验收、产品的质量检验、采购合同的变更等。

（考点：材料采购合同的履行环节）

4.施工质量验收中工程专项验收包括哪些内容?

答：工程专项验收包括消防验收、环境保护验收、工程档案验收、建筑防雷验收、建筑节能专项验收、安全验收和规划验收等。

（考点：专项验收的内容）

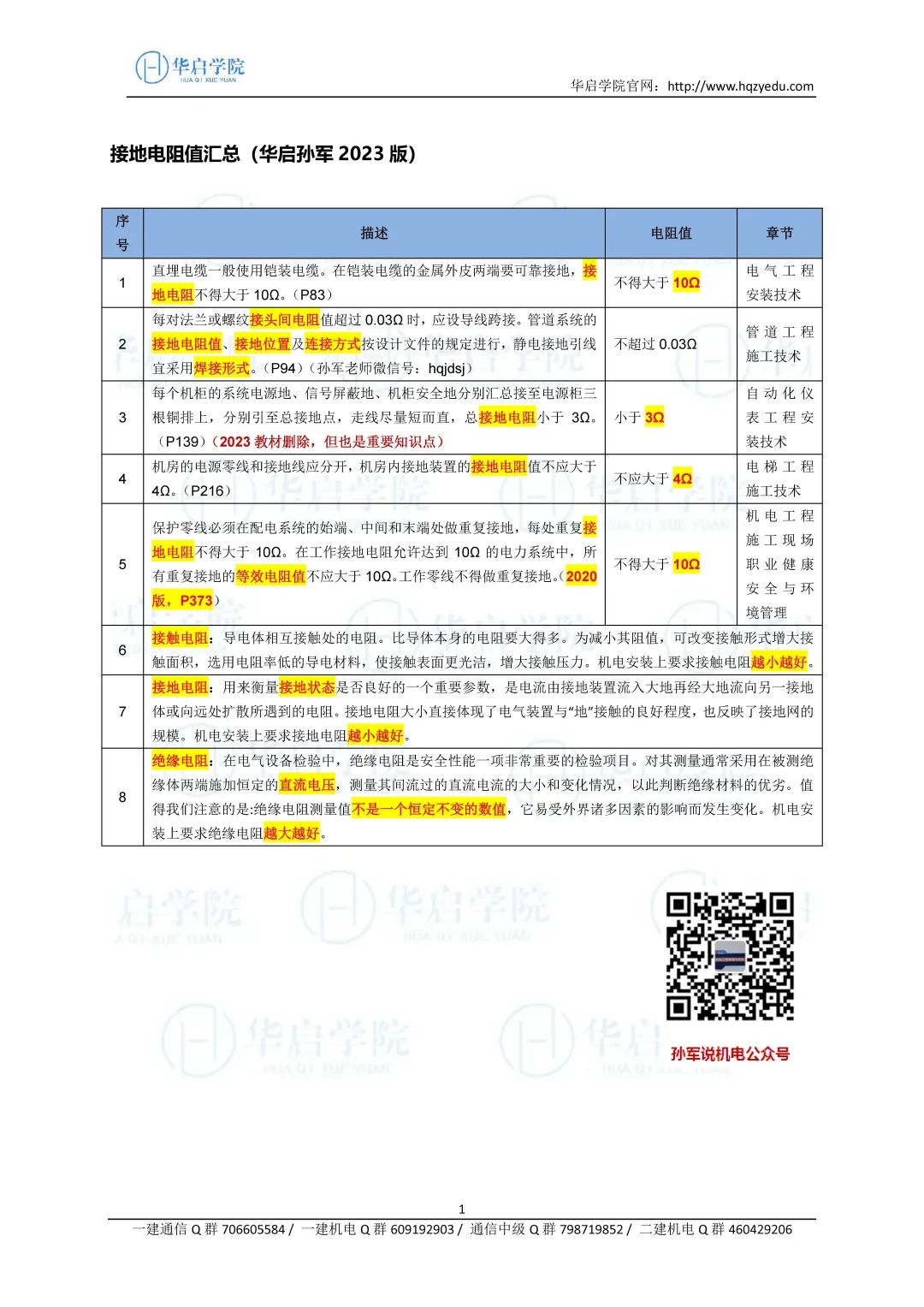

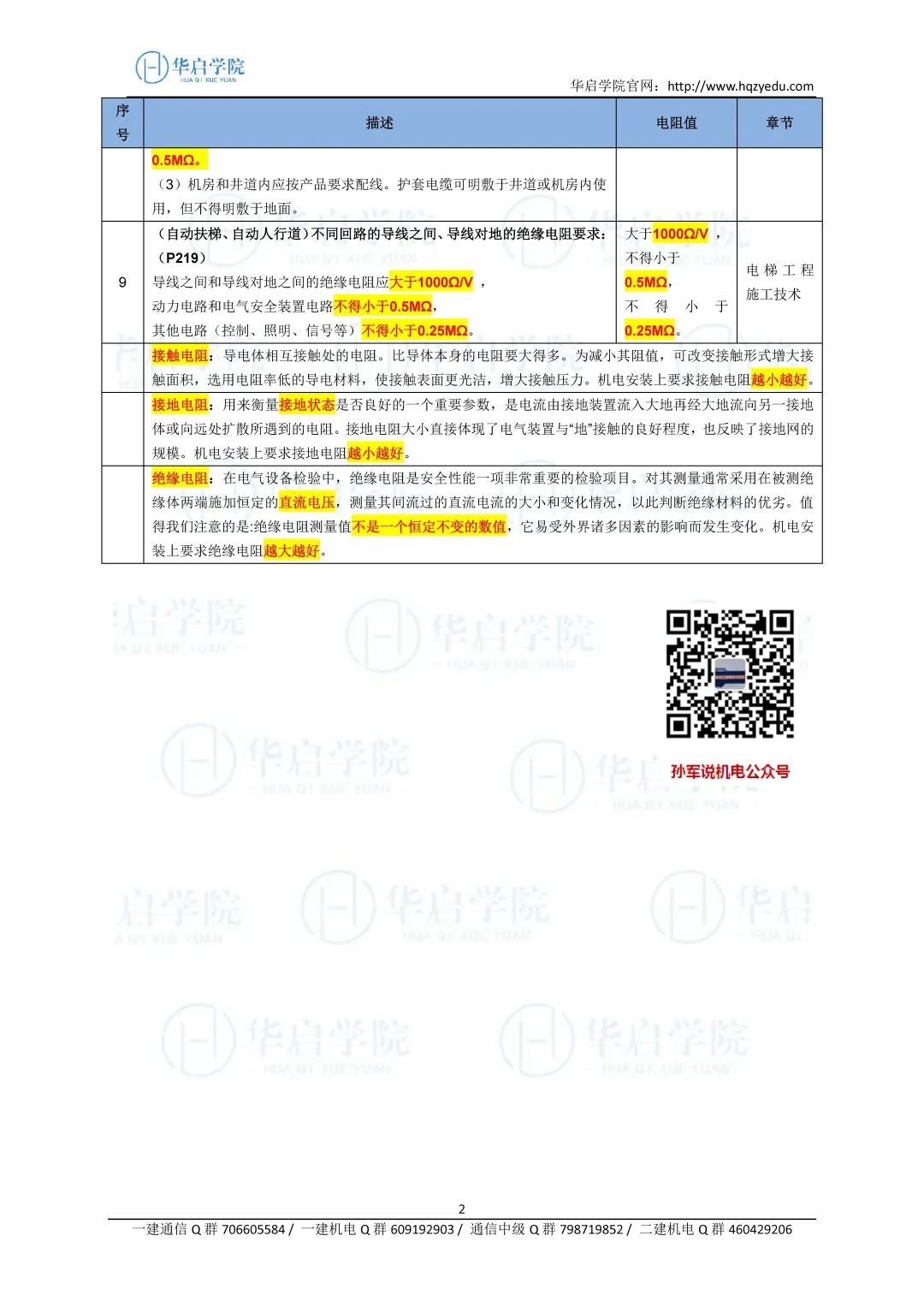

5.监理工程师要求接地装置整改的原因是什么?说明正确做法。

答：（1）监理工程师要求接地装置整改的原因：

①接地装置顶面埋设在冻土层以上。

②接地极间隙小于5m。

③人工接地体与商场基础之间的水平距离小于1m。

（2）正确做法

①接地装直顶面埋设深度不应小于0.6m，且应在冻土层以下。

②圆钢、角钢、钢管、铜棒、钢排等接地极应垂直埋入地下，间距不应小于5m。

③人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。

（考点：接地装置安装要求）

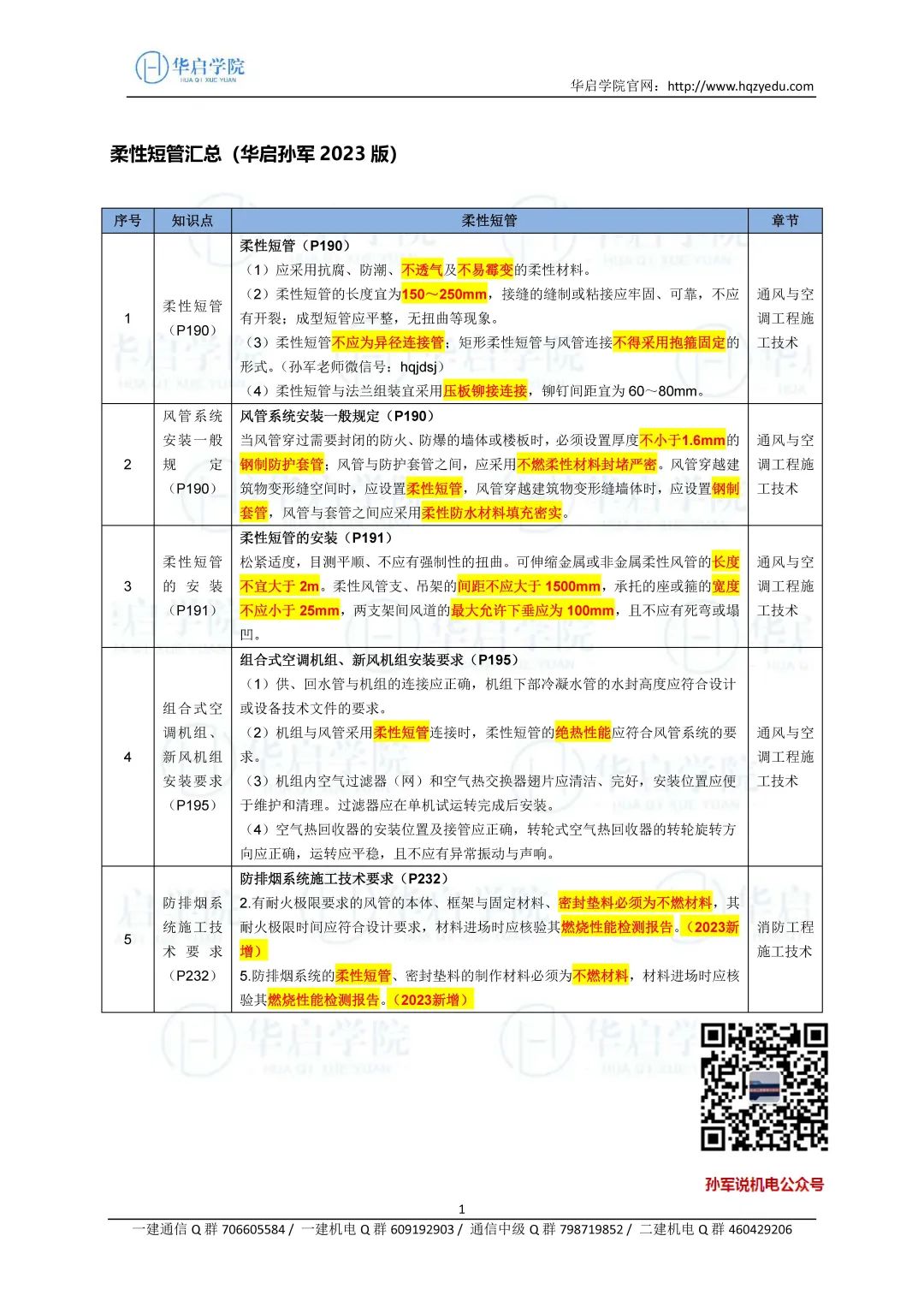

6.防排烟风机减振方式、风机与风管连接形式是否正确?分别说明理由。

答：（1）防排烟风机减振方式不正确。

（2）理由：

防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置。

（3）风机与风管连接形式不正确。

（4）理由：

①防排烟风机与风管的连接宜采用法兰连接

②当风机仅用于防、排烟时，不宜采用柔性连接；

③若防、排烟与排风或补风系统兼用时，风机与风管应采用不燃材料的柔性短管连接。

（考点：防排烟风机安装要求）

1H420130机电工程试运行管理

【案例1H420130-2】（2022修改），P427

一、背景

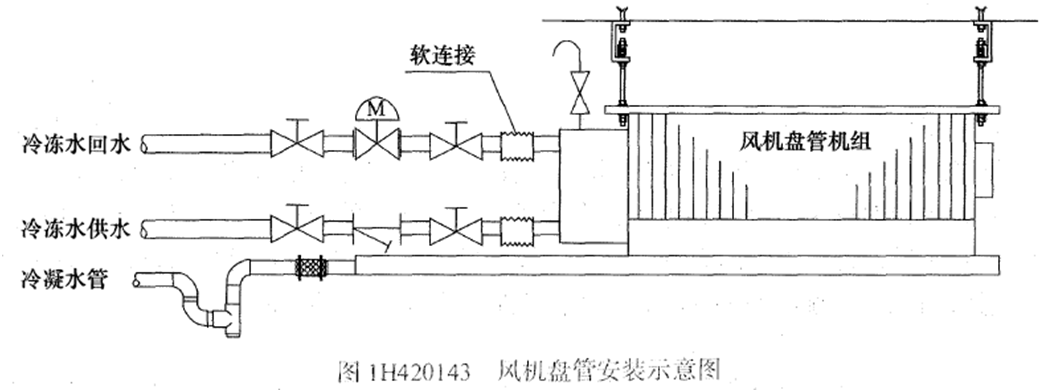

A总承包单位将一大型写字楼的通风空调工程分包给B安装单位，工程内容包括：风系统、水系统和冷热（媒）系统。该工程的风冷式热泵机组、水泵、吸顶式新风空调机组、风机盘管和排风机等设备均由业主采购，电气系统由A单位施工。

通风空调设备安装完工后，在A单位的配合下，B单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。调试人员在风机盘管、新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试。系统调试在考核防排烟系统的风量与正压、空调系统的室内气流速度等全部数据达到设计要求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。（孙军老师微信号：hqjdsj）

写字楼投用后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。进入冬季后B单位及时进行回访，对通风空调工程进行季节性测试调整。发现个别办公室风口的新风量只有58m3/（h• p）[设计要求是80m3/（h• p）]，经过重新调整测试，达到了设计要求。另有个别办公室的风机盘管噪声达到48dB（设计要求是40dB），经检查，是风机盘管轴心偏移，通过设备生产厂家调换设备，噪声达到要求。

二、问题

1.通风空调工程调试包括哪些内容？由哪些单位完成？

2.设有补偿器的管道有何要求？（2023删除）

2.水系统阀门安装前检查有何要求？

3.系统调试还应主要考核哪些参数？

4.通风空调在冬季测试时发生质量问题的原因是什么？如何处理？

5.维修风机盘管和风量调整各发生了哪些主要费用？应由谁承担？

三、分析与参考答案

1.通风空调工程调试包括哪些内容？由哪些单位完成？

答：（1）系统调试包括：设备单机试运转及调试、系统无负荷联合试运转及调试。

具体包括：（孙军老师微信号：hqjdsj）

①风机盘管、新风机和排风机单机试车及调试，

②水系统（水泵）单机试运转及调试，

③热泵机组（冷热媒）单机试运转及调试，

④整个系统联动试运行及调试。

（2）通风空调系统联动试运行及调试应由B单位（施工单位）负责组织实施，设计单位、监理和建设单位参与，设备生产厂家、A单位（总承包单位）配合。

（考点：通风空调系统调试要求，P197）

【解析】孙军解析，P197，七、系统调试要求

1.调试准备

（1）通风与空调工程竣工验收的系统调试，应由施工单位负责，监理单位监督，设计单位与建设单位参与和配合。

（2）系统调试前应编制调试方案，并应报送专业监理工程师审核批准。系统调试应由专业施工和技术人员实施，调试结束后，应提供完整的调试资料和报告。

（3）系统调试所使用的测试仪器应在使用合格检定或校准合格有效期内，精度等级及最小分度值应能满足工程性能测定的要求。

2.通风与空调系统调试

包括设备单机试运转及调试、系统非设计满负荷条件下的联合试运转及调试。

2.设有补偿器的管道有何要求？（2023删除）

答：（1）设有补偿器的管道应设置固定支架和导向支架，其结构形式和补偿器的补偿量和安装位置应符合设计文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。

（2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应安装在上端。

（3）管道系统水压试验后，应及时松开波纹补偿器调整螺杆上的螺母，使补偿器处于自由状态。

（考点：补偿器的安装，P193）

【解析】孙军解析，P193，（9）设有补偿器的管道应设置固定支架和导向支架，其结构形式和固定位置应符合设计要求；管道系统水压试验后，应及时松开波纹补偿器调整螺杆上的螺母，使补偿器处于自由状态。

2.补偿器的安装

（1）补偿器的补偿量和安装位置应符合设计文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。

（2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应安装在上端。

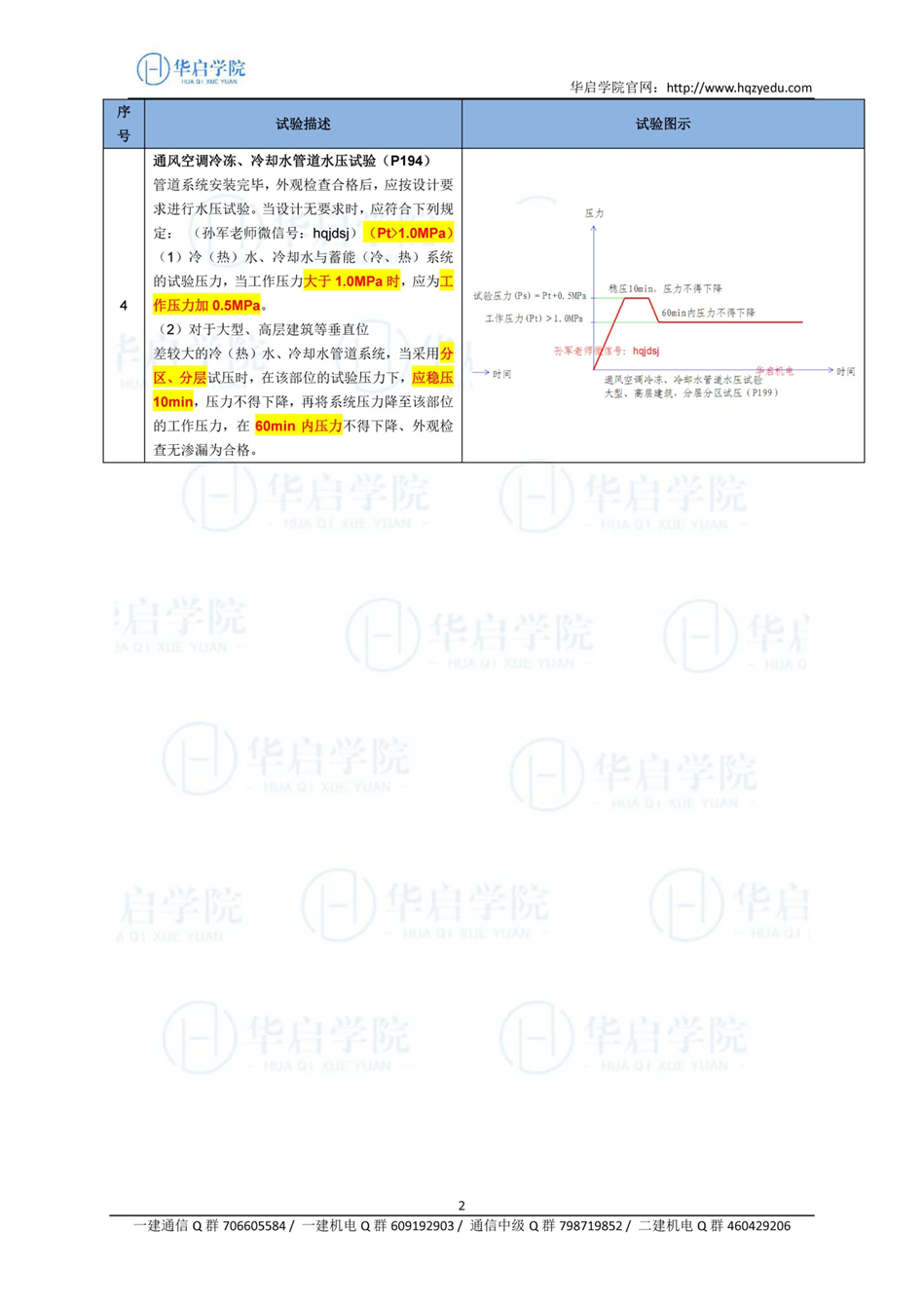

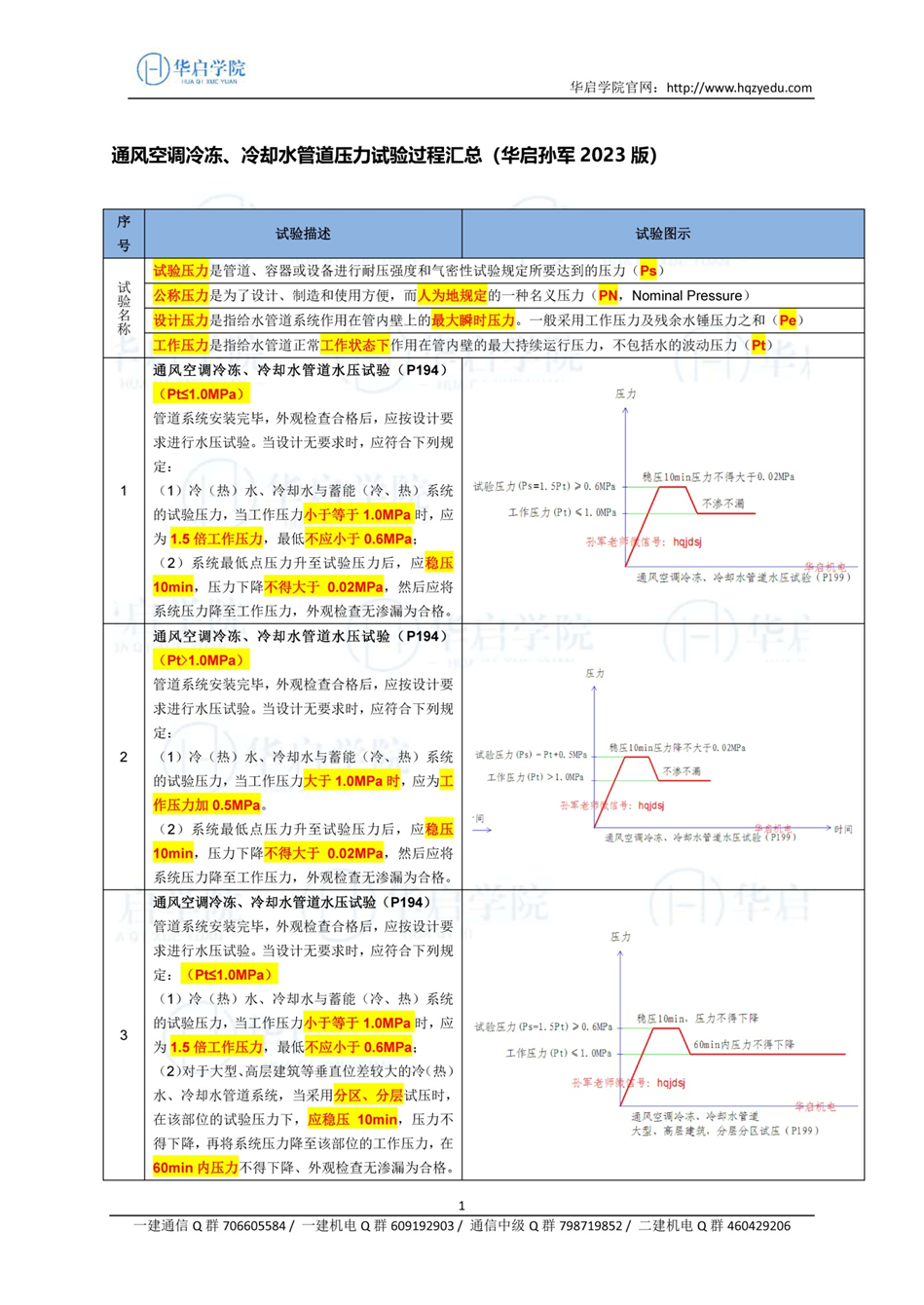

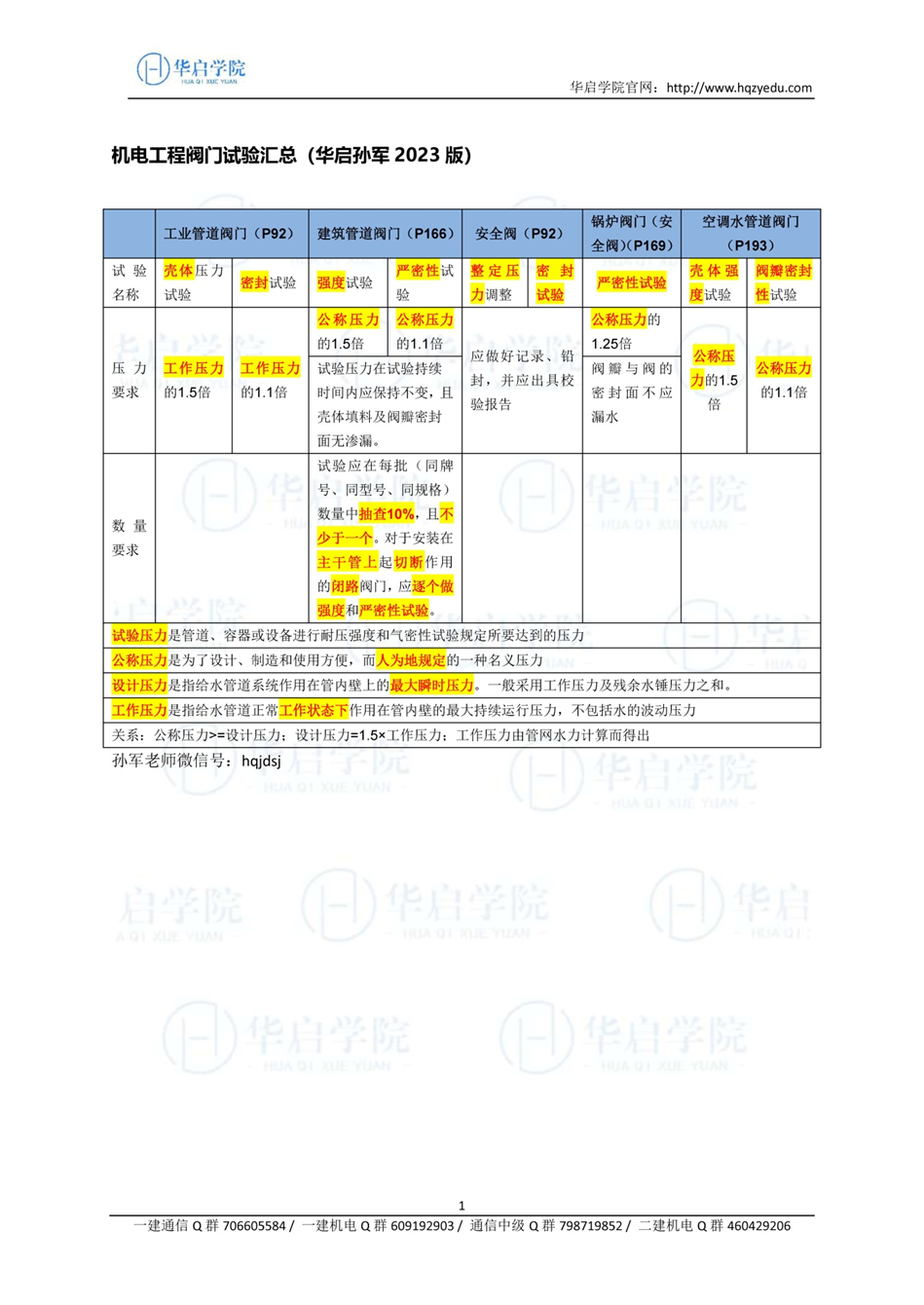

2.水系统阀门安装前检查的要求：

答：（1）阀门安装前应进行外观检查，

（2）工作压力大于1.0MPa及在主干管上起到切断作用和系统冷、热水运行转换调节功能的阀门和止回阀，应进行壳体强度和阀瓣密封性能的试验，且试验合格。

（3）强度试验压力应为常温条件下公称压力的1.5倍，持续时间不应少于5min，阀门的壳体、填料应无渗漏。（孙军老师微信号：hqjdsj）

（4）严密性试验压力应为公称压力的1.1倍，在试验持续的时间内应保持压力不变。

（考点：阀口的安装）

3.系统调试还应主要考核哪些参数？

答：系统调试还应主要考核室内的空气温度、相对湿度、噪声或空气的洁净度能否达到设计要求，是否满足生产工艺或建筑环境要求。

（考点：系统调试）

【解析】孙军解析，P199，5）舒适性空调的室内温度应优于或等于设计要求；恒温恒湿和净化空调的室内温、湿度应符合设计要求。

P200，4.净化空调系统运行前，应在回风、新风的吸入口处和粗、中效过滤器前设置临时无纺布过滤器。净化空调系统的检测和调整，应在系统正常运行24h及以上，达到稳定后进行。工程竣工洁净室（区）洁净度的检测，应在空态或静态下进行。检测时，室内人员不宜多于3人，并应穿着与洁净室等级相适应的洁净工作服。

4.通风空调在冬季测试时发生质量问题的原因是什么？如何处理？

答：（1）风量没达到设计要求，属于施工质量问题（调试技术原因），应进行重新调整测试，即做“修补”处理以达到设计要求。（孙军老师微信号：hqjdsj）

（2）风机盘管噪声大，属于产品质量问题（设备制造原因），因风机盘管轴心偏移无法进行现场修补处理，应做返工（更换）处理。

（孙军分析，注意不合格品分为不合格工序和不合格物资，要区别对待）

5.维修风机盘管和风量调整各发生了哪些主要费用？应由谁承担？

答：（1）维修风机盘管主要发生调换风机盘管的设备费、拆装及调试的人工费，费用应由建设单位或设备生产厂家承担。

（2）风量调整主要发生人工费，应由安装单位承担。

（孙军分析，费用承担的原则就是谁的过错，谁承担。）

1H420140机电工程竣工验收管理

【案例1H420140-1】，P436

一、背景

某电力建设集团公司于2015年在F省开工建设2台1000MW燃煤发电机组大型项目。

施工过程中，因建设单位通过招标投标采购的主设备延迟供应2个月，致使该系统未能如期投运，建设单位对施工方进行处罚，施工方向设备供应商提出索赔。

工程竣工验收前的准备工作完成后，2017年4月工程验收委员会邀请生产单位、施工单位、监理单位、勘察设计单位、主要物资设备供应商对该项目进行竣工验收。现场检查时发现锅炉燃烧器区域电缆防火盖板损坏、脱落较多。

投入试生产前，该公司向省级环境保护行政主管部门提出项目试生产申请，经主管部门组织现场检查，确认环保设施已按要求落实，批准进入试生产。

试生产期间，建设单位认为3个月后如果没有出现环境相关事故或者问题，就不需要申请环保验收监测。结果试生产期间出现厂界噪声扰民、大气污染物排放浓度偏高等问题。

二、问题

1.建设单位认为试生产期间不需要申请环保验收监测的观点是否正确？说明理由。

2.锅炉燃烧器区域电缆防火盖板损坏、脱落较多存在怎样的隐患？如何整改？

3.建设单位对施工方处罚和施工方向设备供应商索赔的处理是否正确？阐述理由。

4.针对主设备延迟供应而影响整个系统按期投运，竣工验收意见书对此应怎样表述？

5.通常情况下，哪些类型的项目需组成验收委员会进行竣工验收？

三、分析与参考答案

1.建设单位认为试生产期间不需要申请环保验收监测的观点是否正确？说明理由。

答：（1）不正确。

（2）理由：

①因为试生产期间3个月内，建设单位应向环境保护行政主管部门申请竣工环境保护验收并进入现场监测阶段。

②建设单位需要委托具有相应资质的环境监测机构，对环境保护设施运行情况和建设项目对环境的影响进行监测，取得环境保护验收监测报告（表）或调查报告。

③3个月后申请环境保护现场检测或者认为3个月后自动完成而不申请等均不符合项目竣工环保验收条件之规定。

（孙军分析，抄背景，没有具体知识点）

2.锅炉燃烧器区域电缆防火盖板损坏、脱落较多存在怎样的隐患？如何整改？

答：（1）存在的隐患是：

一是锅炉燃烧器区域温度较高，易发生煤粉泄漏，是火力发电厂的重点防火部位；

二是该区域电缆防火盖板损坏、脱落较多，存在较大的火灾隐患。

（2）整改建议：

将所有防火盖板按设计和规程要求封堵严密，防止发生火灾烧毁电缆。

（孙军分析，根据现场施工经验回答）

3.建设单位对施工方处罚和施工方向设备供应商索赔的处理是否正确？阐述理由。

答：（1）不正确。（孙军老师微信号：hqjdsj）

（2）理由：（孙军老师微信号：hqjdsj）

①因为主设备是建设单位通过招标投标，选定设备供应商并签订供货协议。

②根据合同关系和相关约定，施工方应向建设单位提出索赔，建设单位应向设备供应商进行索赔。

（考点，索赔是根据合同进行的）

4.针对主设备延迟供应而影响整个系统按期投运，竣工验收意见书对此应怎样表述？

答：（1）竣工验收意见书对工期延误事件首先应说明原因，

（2）其次是建议按照承包合同和设备采购合同约定，进行处罚和索赔。

5.通常情况下，哪些类型的项目需组成验收委员会进行竣工验收？

答：（1）根据建设项目的规模、工艺技术以及对社会经济和环境的影响情况，大型或特大型项目和社会影响较大的项目，一般应组成竣工验收委员会进行验收

（2）其中对工艺技术比较复杂的项目，在验收委员会之外，还应另行组织专家咨询机构，为竣工验收做细致的准备和复核工作。

（考点，项目竣工验收）

【案例1H420140-2】（2022修改），P437

一、背景

A单位中标北方城市某高档写字楼项目，建筑面积26万m²施工内容包括通风与空调、建筑给水排水、建筑电气和智能建筑工程；与建设单位签订了机电供应与安装的专业承包合同，采用固定总价合同，签约合同价6000万元（含暂列金额200万元）。合同约定：工程的主要设备由业主指定品牌，施工单位组织采购，预付款20%；工程总造价的3%作为质量保修金。

该办公楼空调采用风机盘管加新风系统，空调水为二管制系统；大堂设置地板辐射供暖系统，埋地管材采用PE-RT耐热增强聚乙烯管；网络服务机房采用开放式网格桥架，机房制冷散热系统设置德国原装进口的恒温恒湿空调机组。机电工程施工工期为2年，写字楼工程完工时间为2019年12月28 8，该楼供暖系统平稳可靠运行。

工程竣工后，A单位组织竣工预验收，验收人员在检查中发现以下几个问题：

（1）空调系统中风机盘管的安装如图1H420143所示。

（2）写字楼工程未进行带冷源的系统联合调试。

（3）竣工资料中进口的恒温恒湿机组的产品说明书没有中文标示。

（4）竣工资料中，办公楼大堂的地板辐射供暖系统的PE-RT管道仅有一次压力试验的记录。

工程竣工结算时，经审核预付款已全部抵扣完成，暂列金额未使用，设计变更增加费用80万元。

二、问题

1.空调系统风机盘管安装前应做何种测试？请说明图1H420143 中风机盘管软连接的施工技术要求。

2.写字楼工程未进行带冷源的系统联合调试，是否可以进行竣工验收？

3.竣工资料中进口恒温恒湿空调机组的产品说明书没有中文标示，是否符合要求？应如何处理？

4.大堂地板辐射供暖系统的PE-RT管道仅有一次压力试验记录，是否符合要求？说明理由。

5.计算本工程质量保修金的金额。

三、分析与参考答案

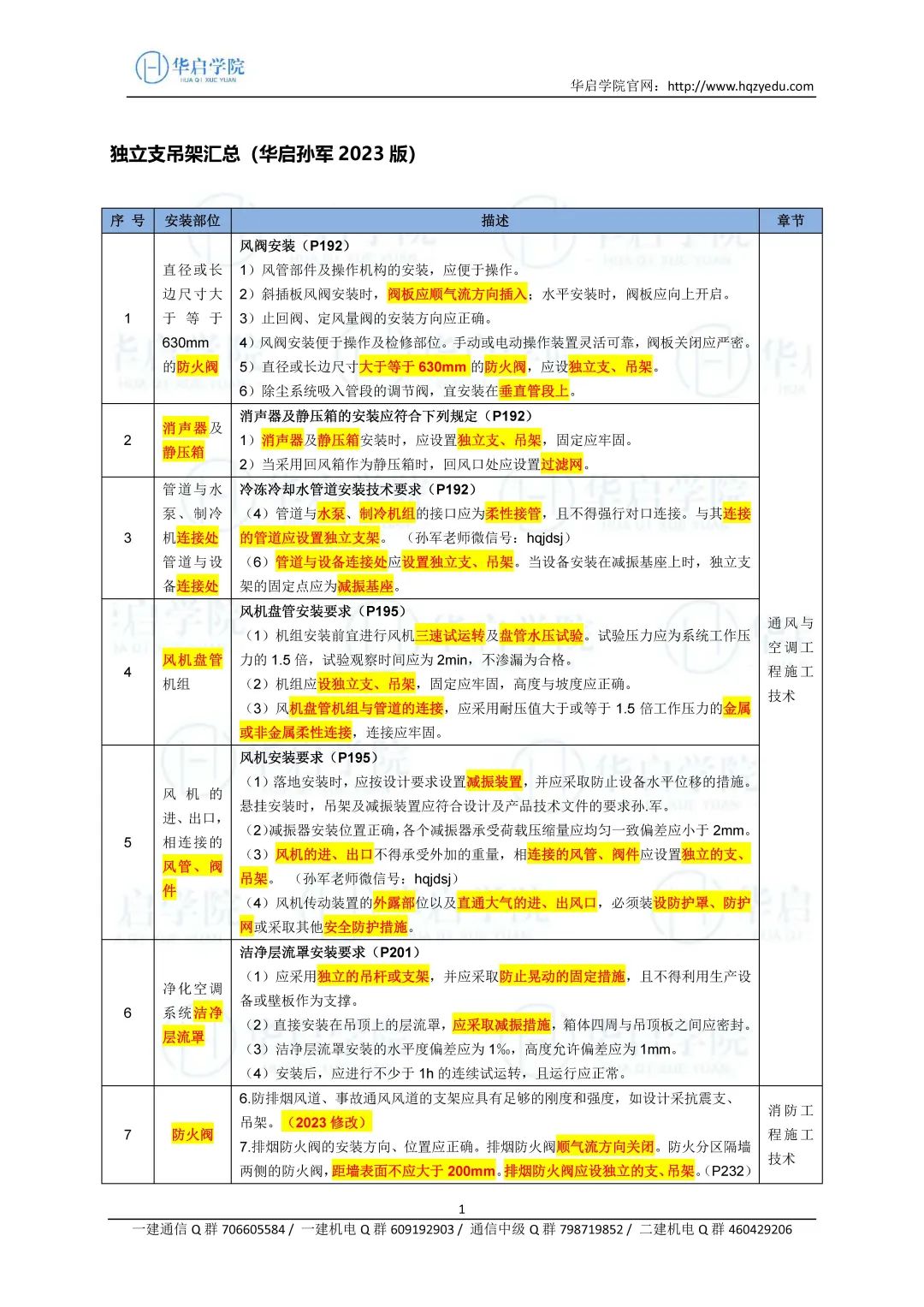

1.空调系统风机盘管安装前应做何种测试？请说明图1H420143中风机盘管软连接的施工技术要求。

答：（1）风机盘管机组安装前宜进行：

①风机三速试运转及盘管水压试验

②试验压力应为系统工作压力的1.5倍

③试验观察时间应为2min，不渗漏为合格。

（2）施工技术要求是：

①应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性接管

②连接应牢固，不应有强扭和瘪管。

（考点：风机盘管安装要求，P195）

【解析】孙军解析，P195，5.风机盘管安装要求

（1）机组安装前宜进行风机三速试运转及盘管水压试验。试验压力应为系统工作压力的1.5倍，试验观察时间应为2min，不渗漏为合格。

（2）机组应设独立支、吊架，固定应牢固，高度与坡度应正确。

（3）风机盘管机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性连接，连接应牢固。

2.写字楼工程未进行带冷源的系统联合调试，是否可以进行竣工验收？

答：（1）可以竣工验收。

（2）理由：（孙军老师微信号：hqjdsj）

写字楼工程竣工时是12月28日，正值北方地区冬季，工程只适合做带热源的联合试运转，空调冷源的试运转条件与环境条件相差较大，故可仅做带热源的系统试运转，工程即可实现使用功能，具备竣工验收条件，并在工程竣工验收报告中注明系统未进行带冷源的试运转，待室外温度条件合适时完成。

（考点：竣工验收的要求）

3.竣工资料中进口恒温恒湿空调机组的产品说明书没有中文标示，是否符合要求？应如何处理？

答：（1）不符合要求。

理由：《通风与空调工程施工质量验收规范》GB50243-2016第3.0.3款规定：进口材料与设备应提供有效的商检合格证明、中文质量证明等文件，故竣工资料中进口恒温恒湿空调机组的产品说明书没有中文标示不符合要求，

（2）处理方法：

应要求A单位与设备供应商联系，获得中文说明书，以便移交业主，保证物业今后的运行。

（考点：进口设备验收）

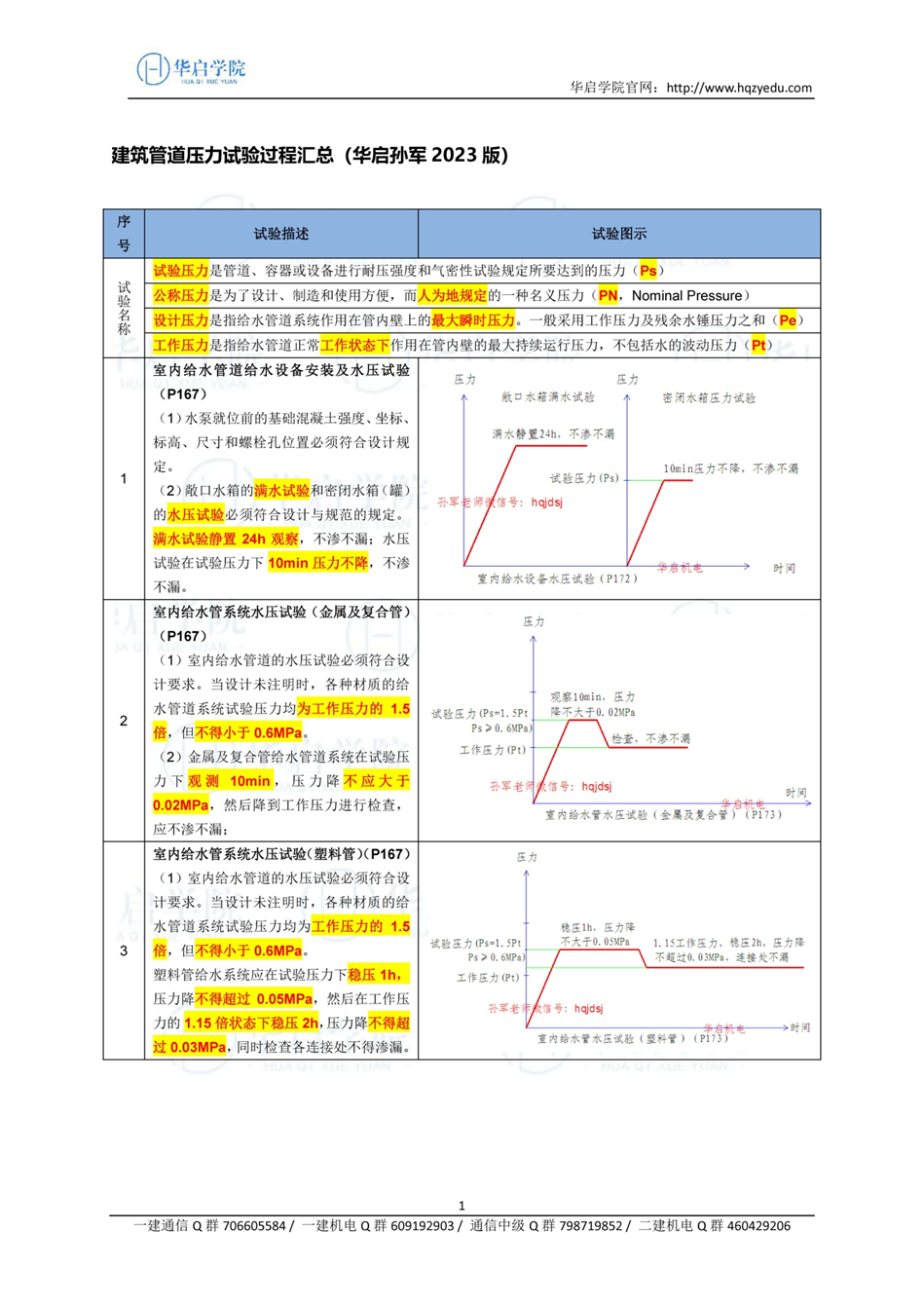

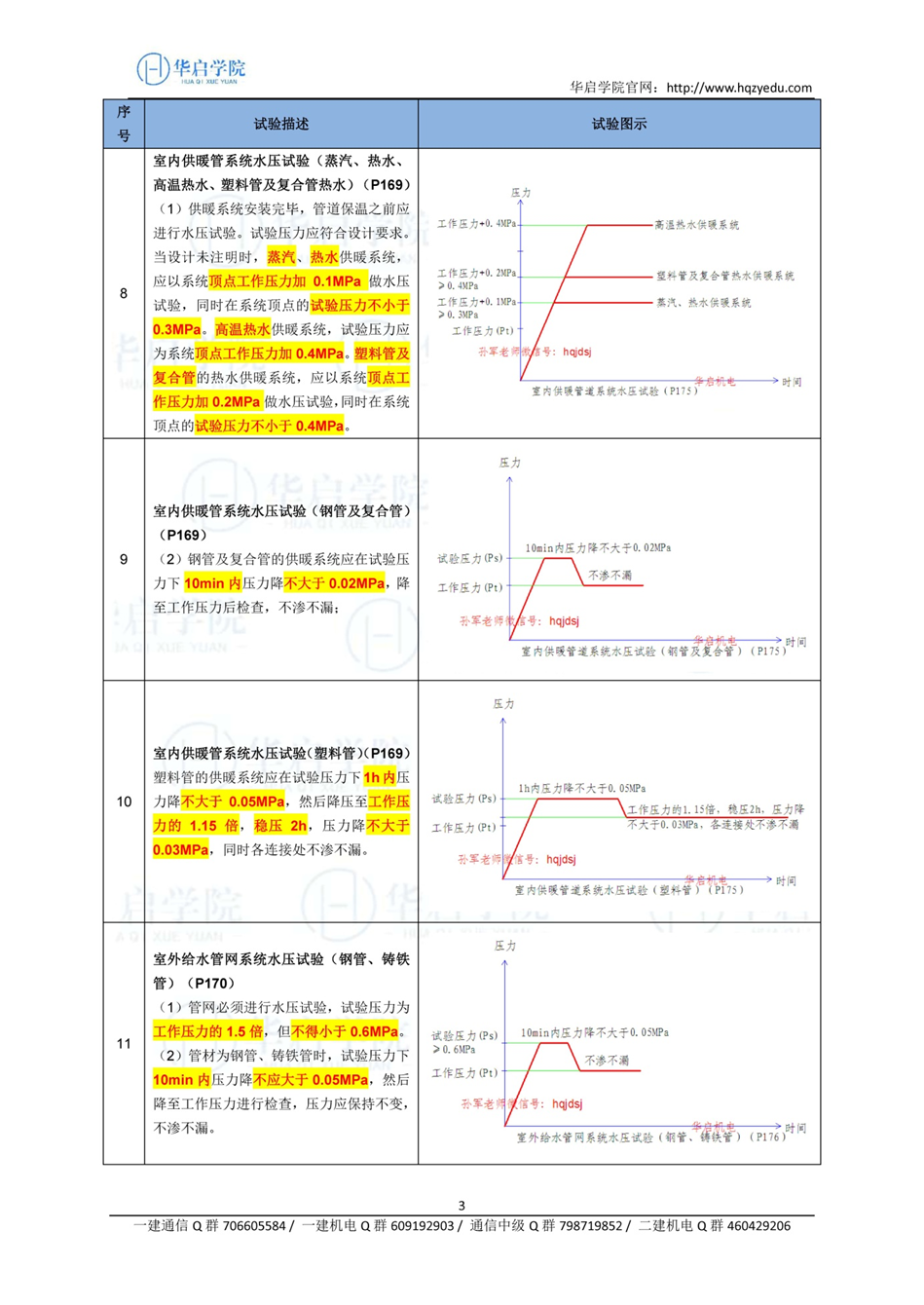

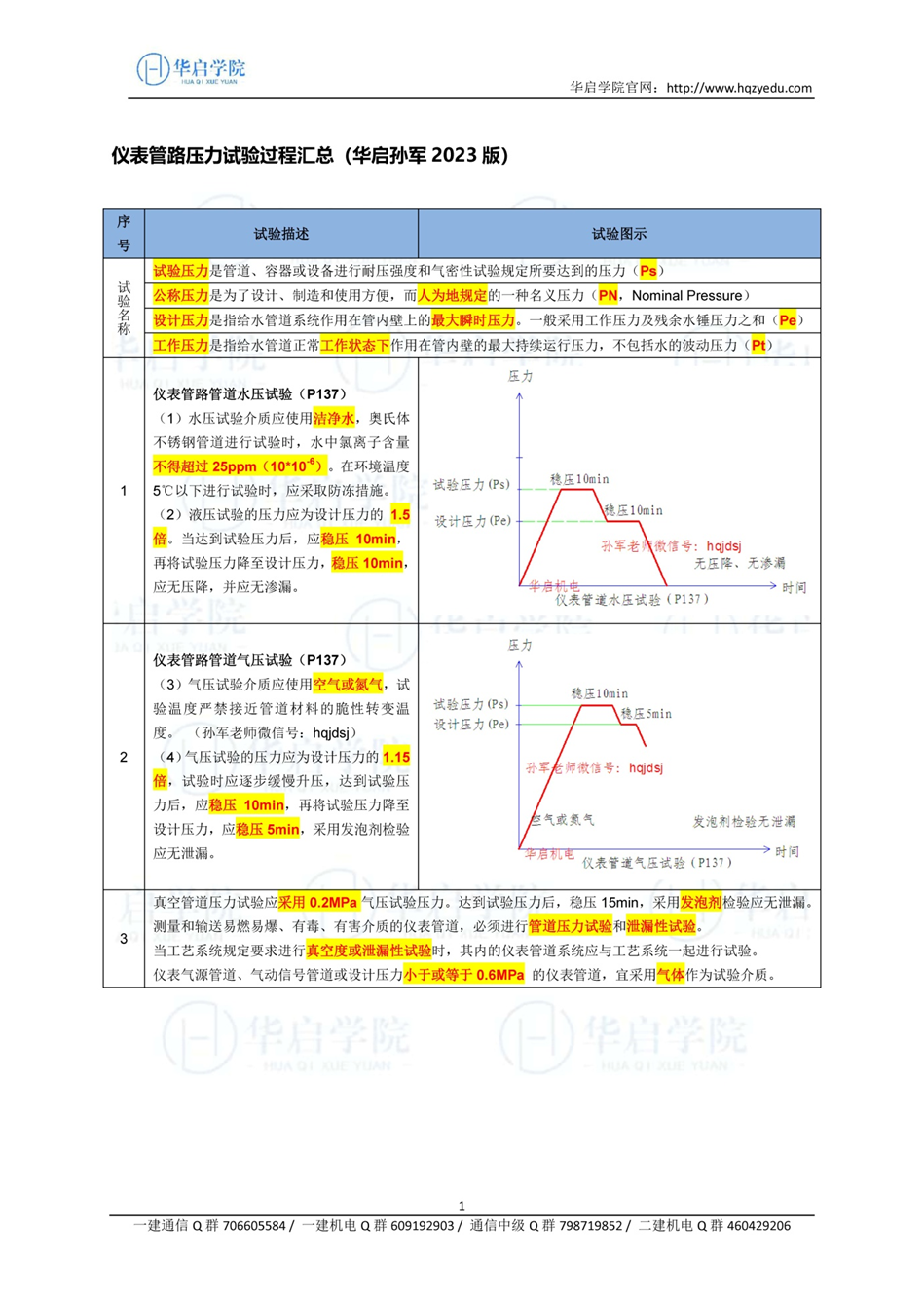

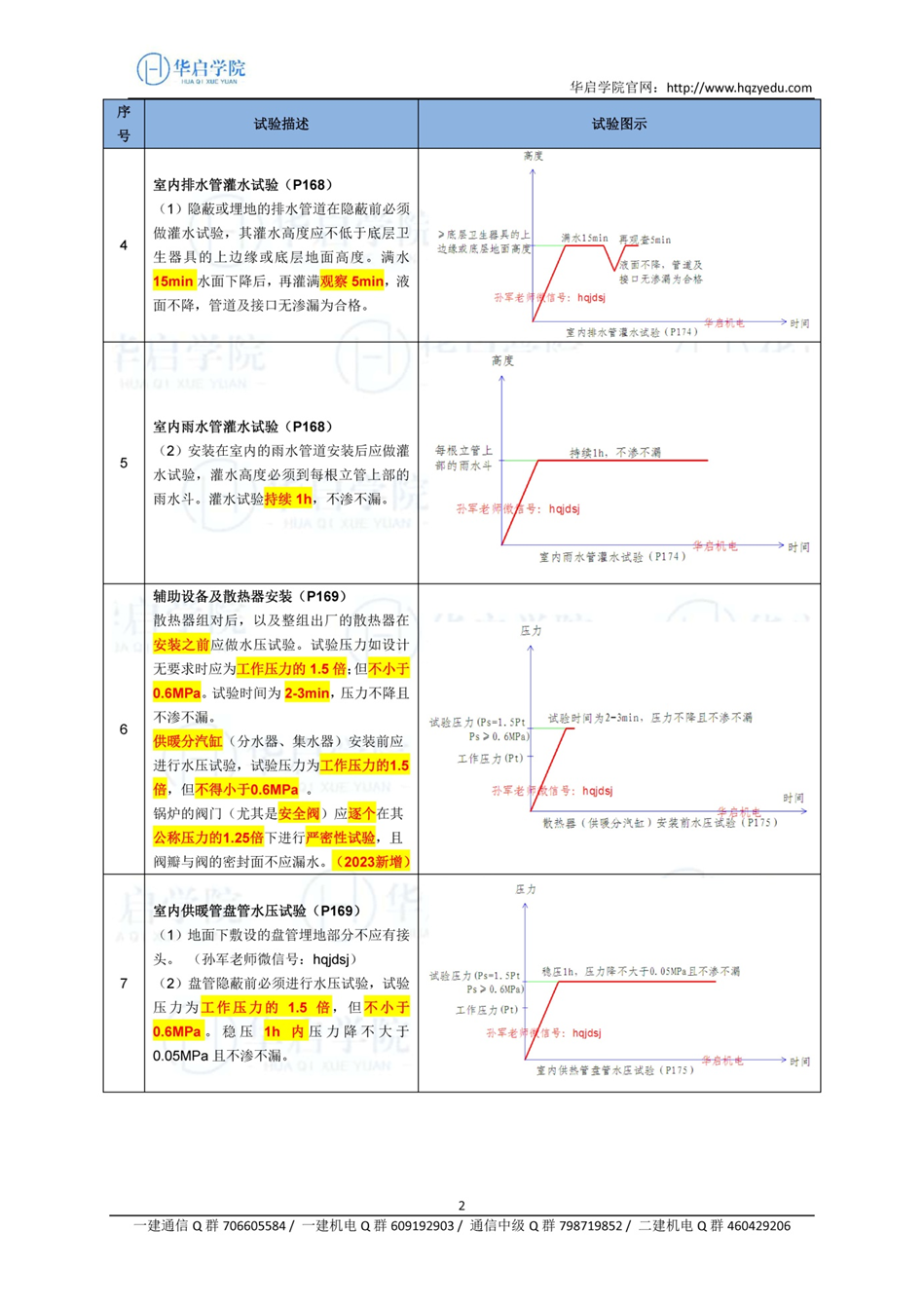

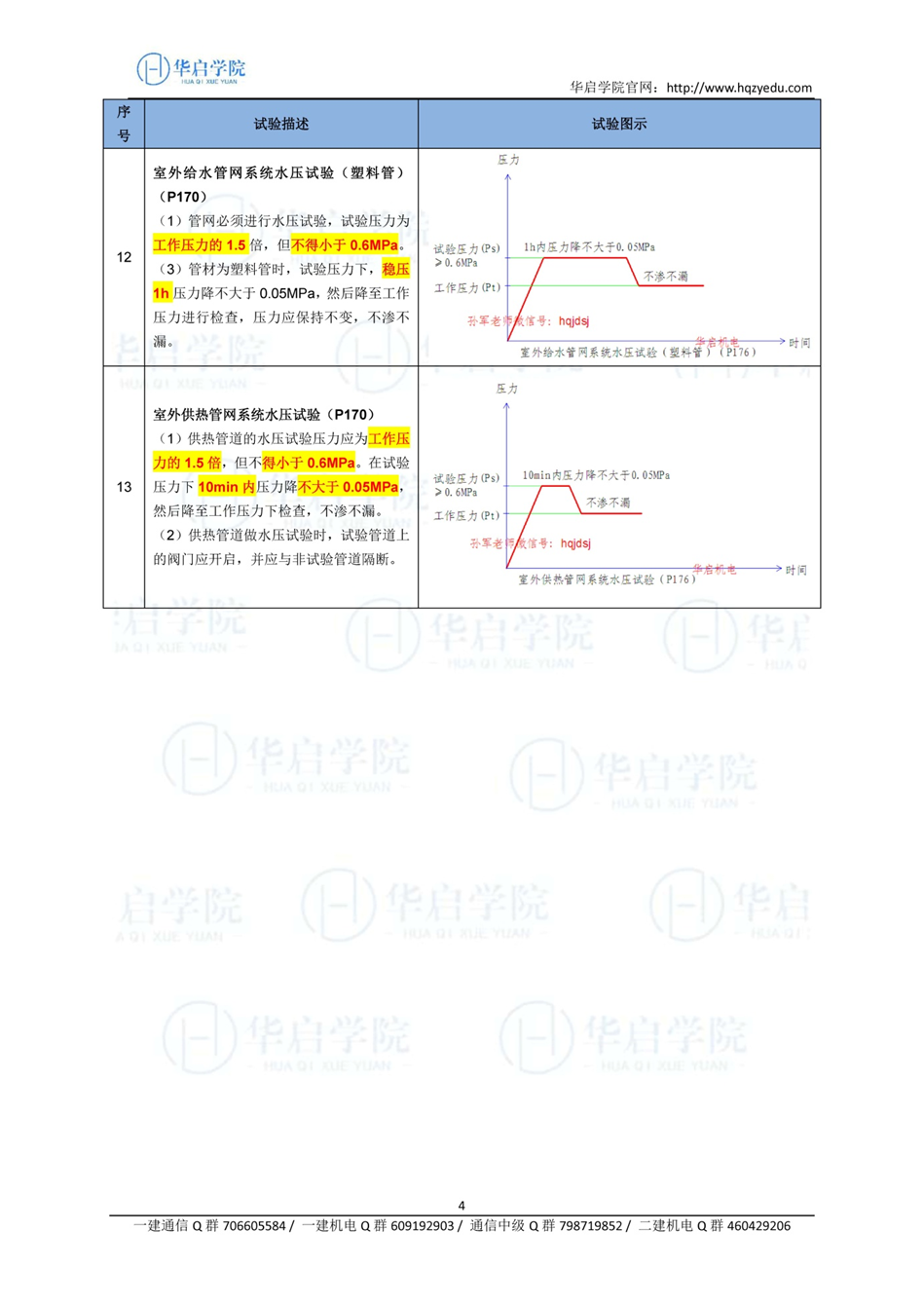

4.大堂地板辐射供暖系统的PE-RT管道仅有一次压力试验记录，是否符合要求？说明理由。

答：（1）不符合要求。

（2）理由：

①大堂的地板辐射供暖系统的PE-RT管道只提供了一次压力试验的记录，不符合塑料埋地管道技术规范的要求。

②供暖系统采用地板辐射供暖方式时，埋地的塑料管必须进行二次试压，第一次试压是在埋地管安装完成后，土建垫层施工前进行，第二次试压是在土建完成垫层施工后进行，确保埋地管道不渗不漏，并做好记录。

（考点：供暖管道压力试验）

5.计算本工程质量保修金的金额。

答：工程质量保修金为工程结算总价的3%。

工程结算总价＝合同价款＋施工过程中合同价款调整数额=（6000-200）+80=5880万元

工程质量保修金= 5880*3% = 176.4万元

（考点：工程结算价）

【案例1H420140-3】（2023新增），P438

一、背景

……

A公司根据“危险性较大的分部分项工程安全管理规定”的要求编制了“钢结构工程施工安全专项方案”并组织召开专家论证会对专项施工方案进行论证。专项方案主要内容包括：工程概况、编制依据、施工计划、施工工艺技术、施工安全保证措施、施工管理及作业人员配备和分工、验收要求、应急处置措施、计算书及相关困纸九个方面内容。

1号厂房钢柱基础完成施工后，A公司自行对基础验收后，即组织汽车起重机和经过安全教育培训且考试合格、已经进行安全技术交底的安装工开始进行钢柱安装，被监理工程师制止施工。

二、问题

1.危险性较大的分部分项工程专项施工方案中施工工艺技术应包括哪些内容?

2.1号厂房钢柱基础完成施工后，A公司被监理工程师制止施工的原因是什么?

三、分析与参考答案

1.危险性较大的分部分项工程专项施工方案中施工工艺技术应包括哪些内容?

答：施工工艺技术包括：技术参数、工艺流程、施工方法、操作要求、检查要求等。

（考点：施工工艺技术）

2.1号厂房钢柱基础完成施工后，A公司被监理工程师制止施工的原因是什么?

答：原因是

（1）钢结构安装前建设（监理）单位组织基础施工单位（B公司）和钢结构施工单位（A公司）进行基础交接验收，验收合格后方可交付安装

（2）基础施工后未按规定进行基础验收，所以被监理工程师制止施工。

（考点：基础交接验收）

（摘自华启学院机电总裁班复习资料《机电工程实务2023版新增与重点案例》）

1H420150机电工程保修与回访管理

【案例1H420150-1】（2022修改），P442

一、背景

某办公楼机电安装工程，由业主通过公开招标后，确定具有机电安装工程总承包一级资质的A单位进行总承包施工，工程内容包括：给水排水、电气、空调、消防等系统。

同时业主将制冷站的空调系统所用的地源热泵机组及配套管道等分包给具有专业施工资质和压力管道安装许可证的B单位负责施工。业主与A单位签订的施工合同中明确规定A单位为总承包单位，B单位为分包单位。

工程水泵、配电柜和空调机组等设备均由业主提供，其中地源热泵机组是业主第一次采用的新产品。工程于2014年7月开工，2016年4月竣工验收。

2016年12月，低压配电柜出现问题，经检查排除了施工质量问题，业主要求A施工单位进行维修，A施工单位立即派人进行维修，并以设备为业主提供为由，要求业主支付维修费用。

2017年6月，业主发现制冷系统运行效果不佳，经检查是由于设计负荷偏小造成的，业主要求A单位进行整改，A单位派人维修，但要求业主承担整改费用。

2016年12月，B单位被改制合并。2017年7月，业主发现制冷站内制冷管道多处漏水，影响制冷系统运行，要求A单位派人维修，A单位以B单位已改制合并，找不到人为由，拒绝安排。

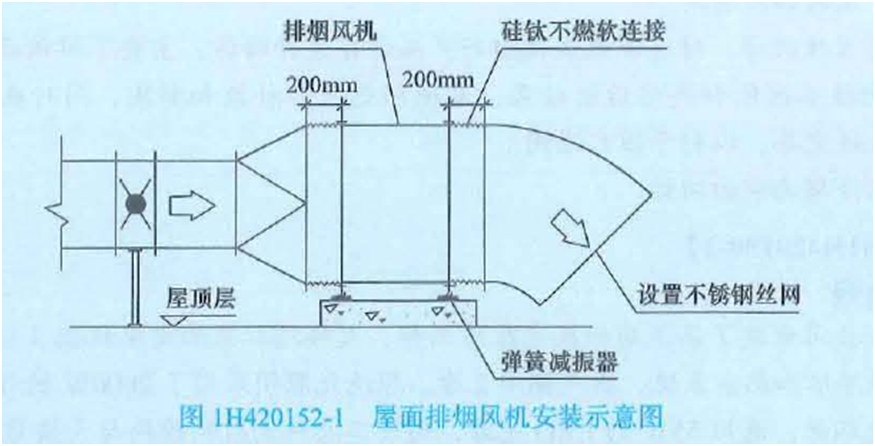

2018年8月，业主为提高建筑消防设施的安全性能，根据竣工验收后新颁布实行的《通风与空调工程施工质量验收规范》GB50243-2016和《建筑防烟排烟系统技术标准》GB 51251 -2017，对屋面排烟风机的安装（图1H420152）进行更新改造，主要是对排烟风机的减振和软连接安装的更新。A单位应业主要求完成了施工改造，并提交了改造费用报价单。

二、问题

1.低压配电柜出现问题，A单位做法是否正确？说明理由。

2.制冷系统出现问题，A单位做法是否正确？说明理由。

3.制冷管道多处漏水，A单位做法是否正确？说明理由。

4.根据题述的两个规范，屋面排烟风机的减振和软连接应如何改造？改造费用应如何处理？

5.针对该工程，总承包单位主要应进行什么方式的工程回访？主要了解哪些内容？

三、分析与参考答案

1.低压配电柜出现问题，A单位做法是否正确？说明理由。

答：（1）A单位的做法正确。

（2）理由：因为本工程质量问题是由于业主提供的低压配电柜质量不良造成的，应由业主承担修理费用，施工单位协助修理。

（考点：保修的责任范围）

2.制冷系统出现问题，A单位做法是否正确？说明理由。

答：（1）A单位做法正确。

（2）理由：根据工程质量保修的规定，由于设计造成的质量缺陷，应由设计承担经济责任。当由A施工单位修理时，费用由业主承担，业主可按合同约定向设计方索赔。

（考点：保修的责任范围）

3.制冷管道多处漏水，A单位做法是否正确？说明理由。

答：（1）A单位的做法不正确。

（2）理由：

①按照《建设工程质量管理条例》对建设工程质量保修制度的规定、发包单位与承包单位的合同约定，总承包单位应对分包单位及分包单位工程施工进行全过程的管理，分包单位的安装质量问题，总承包单位承担连带责任。

②A单位不能以B单位改制找不到人为由拒绝维修。

（考点：保修的责任范围）

4.根据题述的两个规范，屋面排烟风机的减振和软连接应如何改造？改造费用应如何处理？（孙军老师微信号：hqjdsj）

答：（1）屋面排烟风机的改造方案为：

①拆除弹簧减振器，将排烟风机直接固定在混凝土基础上；

②拆除排烟风机与风管连接的200mm硅钛不燃软连接，将风机与风管直接连接。

（2）由于屋面排烟风机的更新改造为合同外新增施工内容，不属于保修工作范围，故改造工程应签订单独的合同，改造的全部费用由业主支付。

（考点：防排烟系统施工技术要要求，保修的责任范围）

5.针对该工程，总承包单位主要应进行什么方式的工程回访？主要了解哪些内容？

答：（1）季节性回访。

回访内容有：

夏季对通风空调制冷系统运行情况进行回访，发现问题，应采取有效措施，及时加以解决。

（2）技术性回访。

回访内容有：

对地源热泵机组新产品设备进行回访，主要了解该设备在工程施工过程中的技术性能和使用后的效果，发现问题及时补救和解决，同时也便于总结经验，不断改进完善，以利于推广应用。

（3）保修期满前的回访。

（考点：回访的内容）

【案例1H420150-2】，P444，（2023修改）

一、背景

某工程公司承建了某酒店的机电改造工程，大楼增加柴油发电机组2台、低压配电柜2套、纯净水和热水系统、蒸汽锅炉2台，原泛光照明采用了2000W钠灯光源，新设计考虑节能环保，选用55W的LED光源，通过二总线制控制模块与大楼BA系统集成，还能通过互联网与城市景观照明同步开启和关闭。

该工程在2015年6月1日开工，到当年9月28日完工，合同约定保修期为一年。

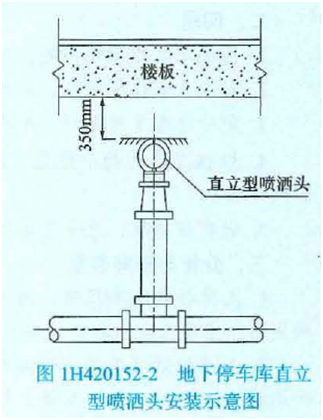

地下停车库改造施工过程中，自动喷水灭火系统的直立型喷洒头运至施工现场，经过进场检验后，A单位立即与消防水管道进行了连接安装，直立型喷洒头的安装如图1H420152-2所示，经监理工程师质量检查，该施工被叫停并整改。

工程改造施工完毕后，该工程对各系统进行了认真调试、试运行，业主对改造工程量较多的建筑电气系统的通电试运行效果非常满意。

工程竣工后，工程公司建立了完善的回访与保修制度，将回访纳入单位的工作计划、服务控制程序和质量体系文件，制订了回访工作计划，长期以来客户反映良好。

2017年3月，大楼热水系统出现多处漏水现象，业主要求工程公司维修，工程公司迅速响应，完成了维修任务，并做了记录；但以保修期满为由，要求业主支付维修费用。

二、问题

1.请说明地下停车库自动喷水灭火系统改造施工，被监理工程师要求整改的原因。

2.工程的回访工作计划有哪些内容?对泛光照明的技术性回访有什么作用?

3.简述建筑电气通电试运行的基本条件。

4.在保修期内发生的质量问题，工程公司去检修后应做好什么记录？

5.工程公司对维修热水草统的做法是否正确?说明理由。

三、分析与参考答案

1.请说明地下停车库自动喷水灭火系统改造施工，被监理工程师要求整改的原因。

答：理工程师要求整改的原因：

（1）喷头安装必须在系统试压、冲洗合格后方可进行，进场即与管道连接安装错误。

（2）图1H420152-2中地下停车库直立型喷洒头溅水盘距顶板350mm错误，根据《自动喷水灭火系统设计规范》GB50084-2017，应为75~150mm。

2.工程的回访工作计划有哪些内容?对泛光照明的技术性回访有什么作用?

答：（1）工程的回访工作计划内容有：

主管回访保修业务的部门；回访保修的执行单位；回访的对象及其工程名称；回访时间安排和主要内容；回访工程的保修期限。

（2）对泛光照明的技术性回访

①可以了解在泛光照明工程中所采用LED光源的景观照明效果和节能效果，

②二总线制模块的控制技术性能和集成能力，

③通过回访能及时发现问题加以解决。

（考点：回访的作用）

3.简述建筑电气通电试运行的基本条件。

（1）按工程承包范围提供的施工设计图纸或设计变更通知文件已全部完工。

（2）所有电气交接试验已完成，并取得书面试验报告，报告的结论为合格可以受电。

（3）按工程所在地供电管理部门规定，对高、低压变配电所经供电部门检查符合要求，结论为可以受电。并对电力进线供电计量仪表进行检定且合格。

（4）通电试运行的计划或方案或作业指导书等技术文件已获批准，并经监理单位确认。

（5）包括消防设施在内的安全防范技术措施已落实到位，并制订了防范用的应急预案。

（6）参与通电试运行的人员已确定并培训合格，并经组织分工，试运行前安全交底和技术交底已完成。

（孙军分析，适用所有电气通电运行时的条件，或所有设备试运行条件也行。从施工完毕、中间交接、上级部门、测量仪器、运行方案、消防、人员培训等方面描述）

4.在保修期内发生的质量问题，工程公司去检修后应做好什么记录？

答：（1）要在保修证书的“保修记录”栏内做好记录，

（2）并经大楼的物业单位验收签认，以表示修理工作完成。

（考点：保修记录）

5.工程公司对维修热水草统的做法是否正确?说明理由。

答：（1）做法不正确。

（2）理由：根据《建设工程质量管理条例》规定，工程公司与业主虽然有合同约定，但合同对保修期的约定显然违反了热水管道保修期2年的国家法律法规相关条款，是无效约定。

（考点，保修期限）

（摘自华启学院机电总裁班复习资料《机电工程实务2023版新增与重点案例》）

淘宝店铺-华启学院

感恩，怀念，祝好，欢迎！

真题解析及空白卷怎么领？

#一建取证经验分享

#一建机电

#一建通信

#通信中级

#实操|科普
