这有一份德国的电气图纸,看一下与我们的区别在哪里?能看懂吗?

日期：2023-08-28 13:29:40 来源：网络整理作者：本站编辑评论：0

整套设备图纸有六百多页，全发上来会累死人的。节选其中一个冷料供给仓的图纸吧。希望对大家有所帮助。

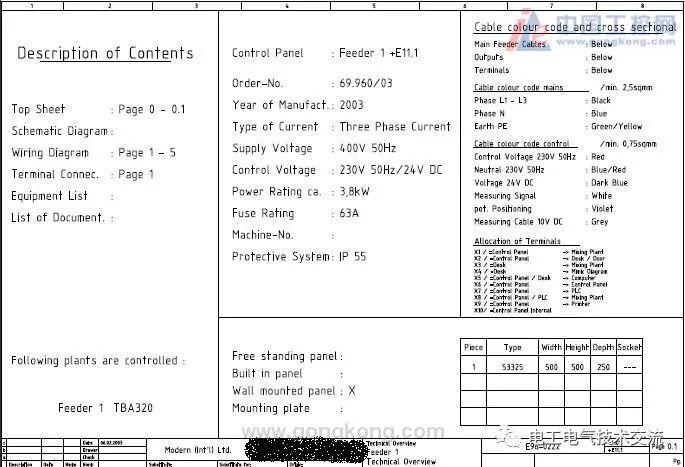

第一页：总览。设备的生产日期，柜内电压，电流，功率，绝缘等级。导线的截面积，颜色（老外的黑线可是火线，蓝线才是零线，整个设备的所有外部导线严格按颜色区别）。外接端子定义，标注的清清楚楚。

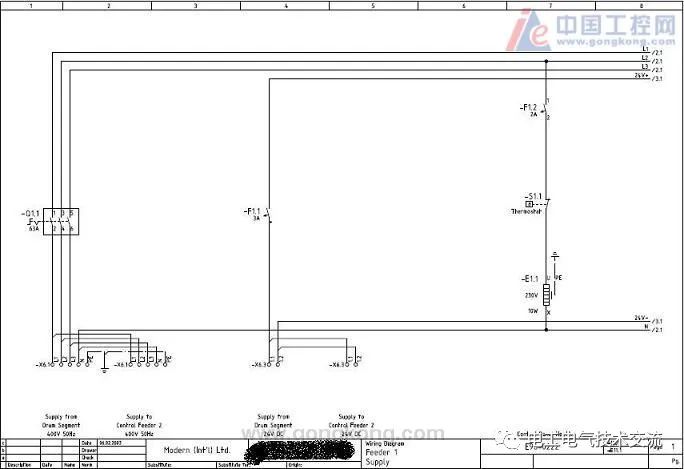

第二页：供电源。老外的图纸和接线是没有线号的，标的是元件，给元件编号，元件的几号触点接的是哪里，清清楚楚，不用再去满柜子找线号了。空气开关过载保护电流全部都标在图纸上，换新开关时方便调整，省去再查和算的麻烦了。

未接线的端子－Ｘ６.１是需要现场接线的，所以是空心圆。实心交会点在柜内，不用现场接线。此页码为１，上端有１~８的编号为列，１.８就是第一页的第８列，这里的１.８标明了电源线进柜后的走向，接到哪一页，哪一列去了。元件的编号也不是乱标的，标的是在这页图纸里面出现的第几个这种类类型的元件。

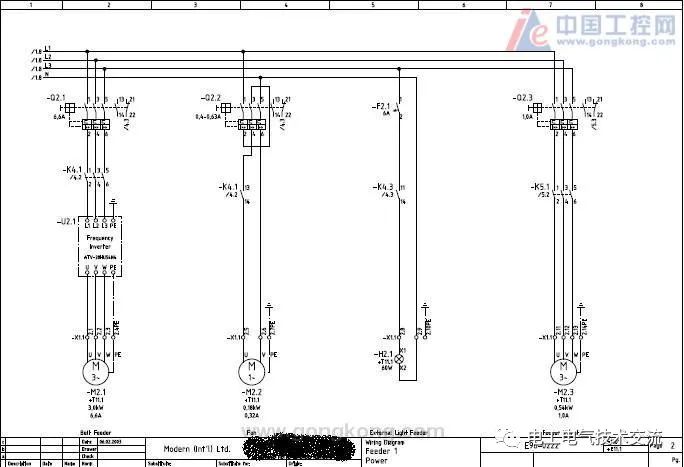

第三页：负载输出。前面介绍过的不再重复，不解释原理，只介绍差别。变频器的型号，电机的功率，电流，及过载保护电流全部标注。举个例子，Ｑ２.１后面标注的是用到了空开的哪一付辅助触点，以及其在图纸的上的位置，省去了在图上在去找原件的麻烦。（文章节选自中国工控网，作者燕北飞先生，目的在于分享给广大电友），那我们来看看电友们怎么说。
