【锡】调研报告 | AI算力硬件全链路,锡需求测算专题报告

作者：梁宇浩（投资咨询证号:Z0022449）

期货交易咨询资格：证监许可字【2013】201号

AI算力硬件全链路

锡需求测算专题报告

2026

-金瑞期货研究所 |【锡】专题-

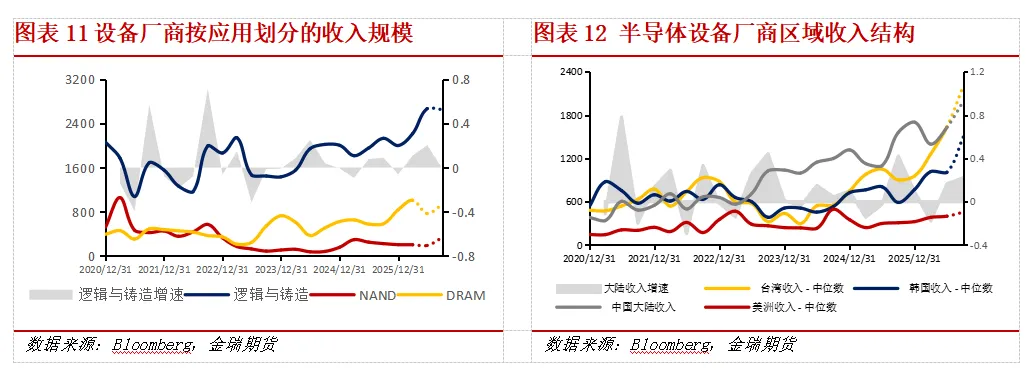

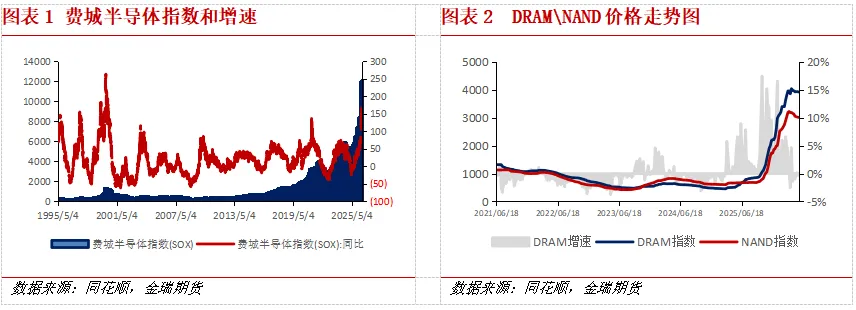

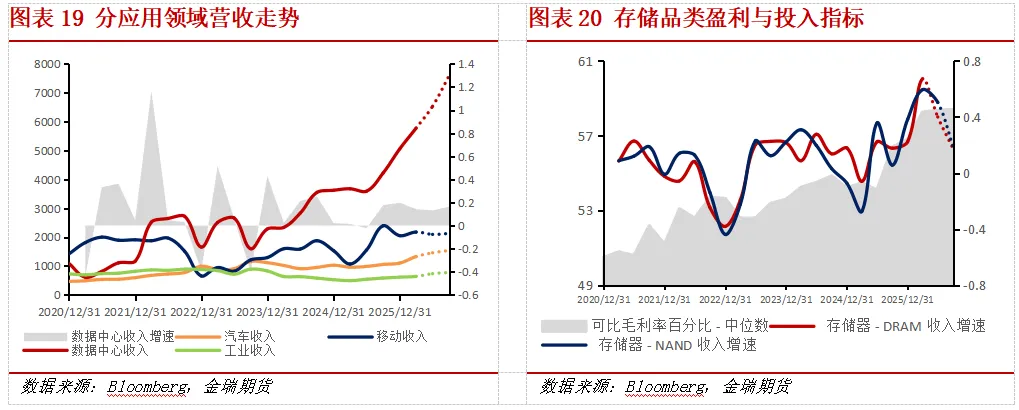

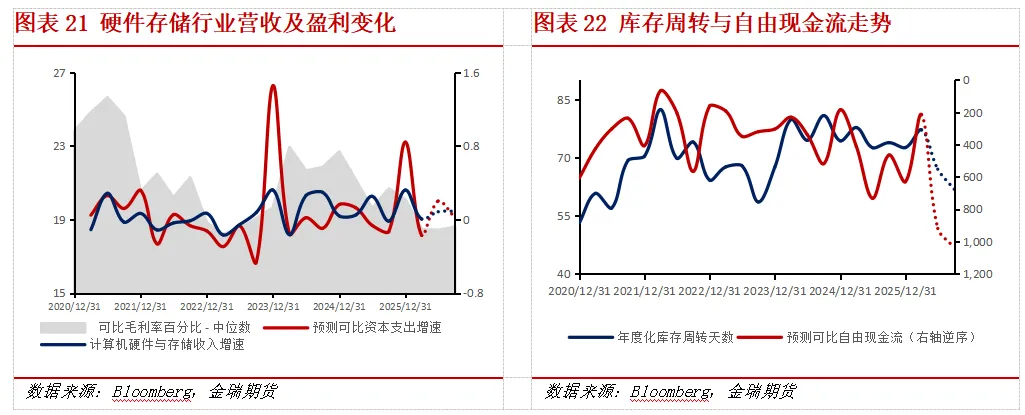

当前全球半导体行业维持高景气运行态势，产业上行周期确定性较强，费城半导体指数（SOX）截至2026年5月22日收于12202.54点，年内涨幅达65.6%，创下2000年互联网泡沫以来最强阶段性表现；韩国作为全球核心半导体生产国，2026年一季度半导体出口额同比增长139%，其中DRAM、NAND存储芯片出口分别同比增长249.1%、377.5%，行业回暖趋势明确。供应链层面，SK海力士当前库存仅维持4周左右，远低于行业8-12周的正常安全库存，行业呈现产出即发货的紧平衡格局。AI核心存储材料HBM供需偏紧，2026年Q1HBM3E合约价较去年同期上涨260%-300%，2026年全球HBM产能已于2025年末被头部算力企业锁量，行业长期处于供不应求状态。

AI产业正由技术工具向底层生产要素迭代，逐步完成从先进生产力到生产关系的深度变革，2026-2030年为全球算力基础设施规模化扩张的关键周期。依托Prismark行业数据，2026年全球8GPU训练服务器与AI整机柜合计出货61.8万台，硬件结构呈现传统单节点服务器出货收缩、整机柜集成平台快速放量的结构性特征；伴随大模型迭代与AI Agent商业化落地，预计2027年超60%企业级应用将采用多智能体架构，算力需求保持指数级增长。OpenAI、谷歌等科技巨头持续加大资本开支，2026年算力相关投入同比增幅超60%，高速光模块、高密多层PCB、先进封装芯片等上游硬件同步放量，形成“算力—硬件—原材料”的清晰传导链条。

锡材作为电子制造不可或缺的基础互连材料，凭借优良的导电性、焊接性与物理稳定性，广泛应用于AI硬件先进封装、PCB电镀、SMT贴片三大制造环节。行业消费结构中，普通工业级锡材（锡膏、锡条、常规锡球）占比超95%，高纯锡仅少量用于高端芯片微凸块制程。现阶段市场对于AI领域用锡测算多为粗略估算，缺少分环节、无重叠的精细化拆分，行业对于AI带来的锡材真实增量、结构变化尚无统一、严谨的测算结论。在此背景下，本文严格界定测算口径，拆分三大生产环节系统性测算2026-2030年全球AI硬件用锡需求，厘清行业增量空间与结构特征，为锡产业链供需研判、企业经营决策提供客观的数据参考。

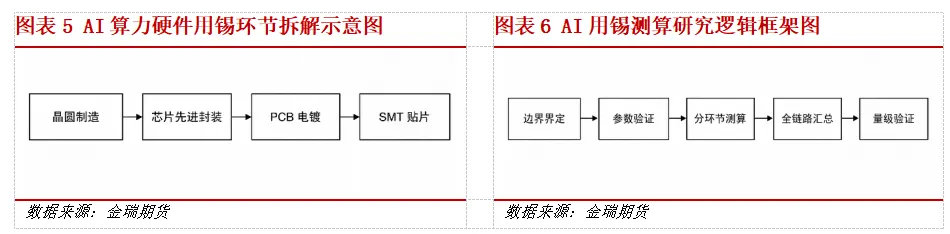

本次测算周期为2026—2030年，测算范围面向全球AI算力硬件市场，严格划分三大相互独立，分别为芯片先进封装、PCB电镀制程、SMT组装贴片。原材料口径以市场主流普通工业级锡材为核心测算对象，包含锡膏、锡条、常规封装锡球，仅少量兼顾高端封装高纯锡用量，贴合行业真实消费结构。

本次研究数据依托Prismark、TrendForce、SEMI、IDC等权威行业机构公开资料，同时结合国内锡膏生产企业、焊料加工厂商、下游封装及PCB工厂实地调研数据，采用行业公开参数与实测单耗相结合的方式开展量化测算。整体研究逻辑严格遵循“边界界定—参数验证—分环节测算—全链路汇总—量级验证”：首先明确各类算力硬件出货量、工艺渗透率、单位用锡量等基础参数，并采用多机构数据交叉比对完成参数校验；其次依次完成先进封装、PCB电镀、SMT组装三大环节的逐年锡耗测算；随后汇总AI硬件全链路锡材消费总量；最后结合锡膏、高纯锡产量、企业有效产能等现状进行反向校核，验证AI赛道锡材需求的合理性与真实性，为AI上游锡材产业链提供严谨、可复盘、贴合实体产业现状的量化依据。

AI算力硬件芯片生产遵循“晶圆制备—光刻刻蚀—薄膜沉积—芯片切割—先进封装—成品测试”标准化流程，锡材在芯片制造全流程中存在两类应用形态。其一为晶圆制造环节高纯锡耗材，主要应用于EUV光刻光源生成工序；其二为芯片封装环节锡互连材料，以锡球、微锡凸块为核心载体，实现芯片晶圆、基板之间的电气互连。相较于消费级通用芯片，AI GPU、服务器CPU、HBM等高阶算力芯片具备高算力、高功耗、高带宽特征，普遍采用CoWoS、2.5D封装、3D堆叠等高端互连工艺，芯片内部互连点位密度大幅提升，直接推升单颗芯片锡材消耗量。

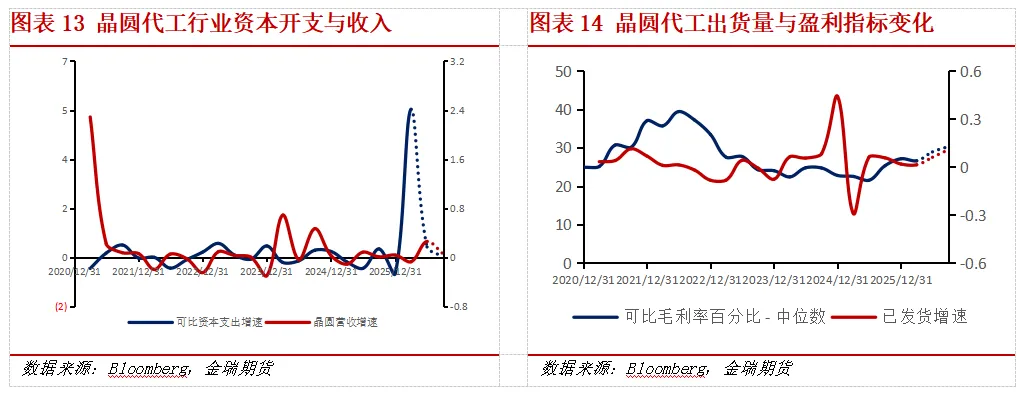

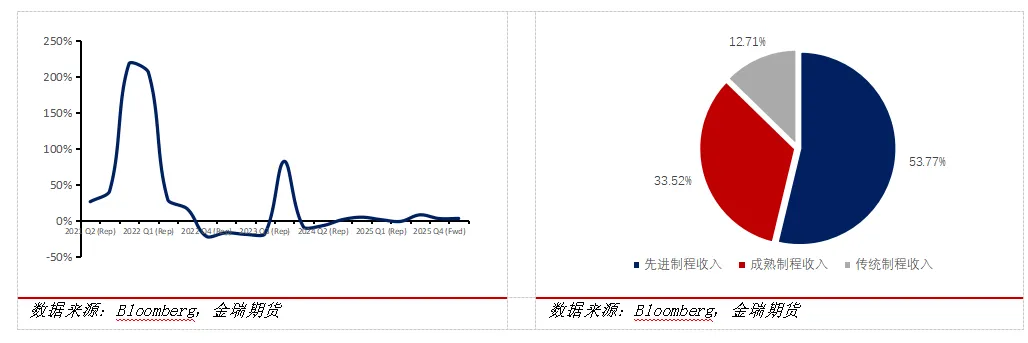

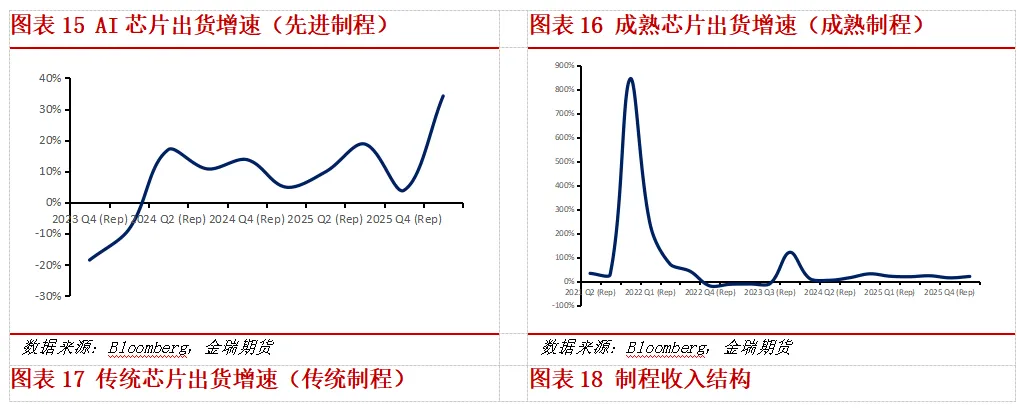

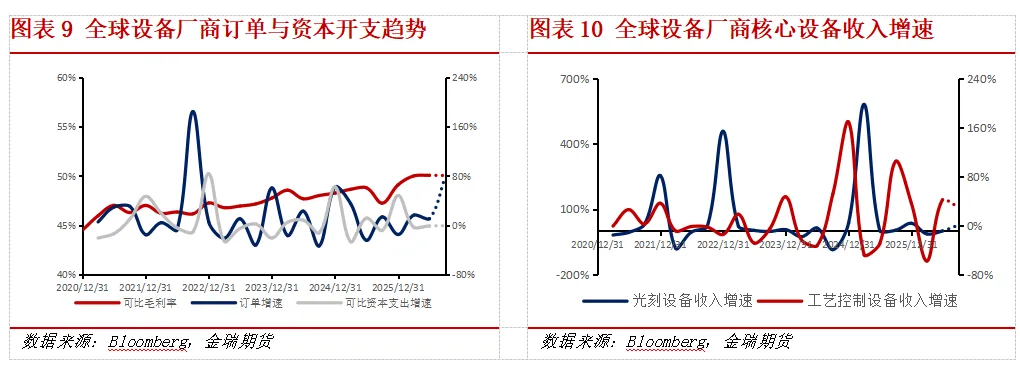

从产业迭代趋势来看，受物理制程极限与量产成本约束，先进封装成为当前算力芯片性能升级的核心突破口。高端算力芯片制程持续收敛至3nm及以下，台积电、三星等头部代工厂持续扩充先进封装产能，2026年全球高端先进封装产能利用率维持90%以上高位，产能满载运行背景下，芯片端锡材消耗具备刚性增长属性。本次测算严格界定统计边界，芯片端用锡仅包含晶圆制造光刻耗材、芯片原厂封装锡材，剔除后端板级组装锡耗，避免与后续PCB、SMT环节重复统计。

结合芯片生产工艺与锡材纯度划分，本次将芯片端锡材划分为高纯锡与常规封装锡两大类，锡材属性、应用场景、消耗逻辑差异显著。高纯锡以5N及以上纯度锡料为主，仅应用于EUV光刻锡滴、高端芯片微凸块制程，纯度要求严苛、产能稀缺、整体消耗量偏低；常规封装锡以工业级普通锡球为核心，广泛用于GPU、CPU、HBM等芯片BGA、FCBGA封装工艺，冶炼工艺成熟、供给充足，为芯片端锡材消费主体。

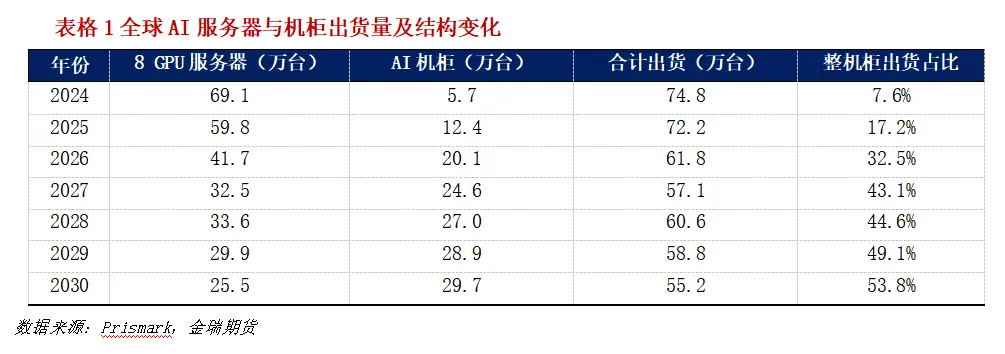

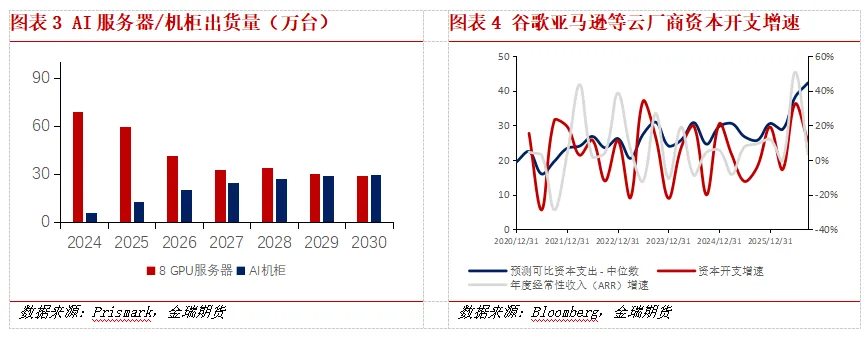

本次测算硬件出货数据来源于Prismark2026年Q1报告，测算对象为高端8GPU训练服务器与集成式AI整机柜。从行业发展趋势来看，算力硬件呈现明显结构性分化：传统单节点服务器出货持续下行，高密度集成式AI整机柜渗透率稳步抬升。该硬件迭代本质为算力架构由“Scale-Out（横向扩展）”向“Scale-Up（纵向集成）”转型升级。究其原因，万亿参数大语言模型、混合专家模型体量庞大，单台8GPU服务器显存无法满足模型部署需求；若模型拆分至多台独立服务器，跨服务器通信延迟将严重制约算力性能，整机柜集成架构可有效规避通信瓶颈。从出货增速来看，两类硬件增速分化显著：2026-2030年传统8GPU服务器出货复合增速为-12.94%，而AI整机柜维持10.35%正向复合增速，行业结构性替换特征明确。

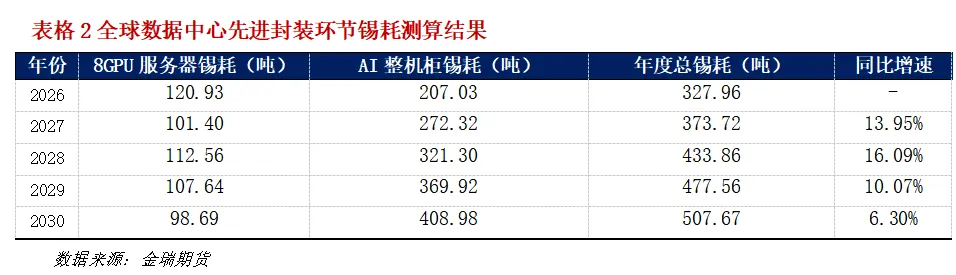

基于上述假设参数与Prismark行业出货数据，本文采用加权汇总法完成年度锡耗测算，核心计算公式为：年度总锡耗=8GPU服务器台数×单机锡耗+AI机柜台数×单柜锡耗。测算结果如附表2所示，2026年高端算力硬件先进封装锡耗为327.96吨，至2030年锡耗增长至507.67吨，五年复合增速达9.15%。从消耗结构来看，AI整机柜锡材消耗占比由2026年63.13%攀升至2030年80.56%，机柜出货量扩容与单台耗锡提升共同推动行业锡消费增长，是锡材消费增量的核心驱动。本章测算仅统计芯片互联、基板凸块等芯片端微观先进封装锡料，PCB主板、SMT贴片等板级外部焊接锡材不计入本章测算，该部分传统焊接锡材将在后续章节展开量化分析。

高端AI算力芯片先进封装普遍采用6N级别高纯锡。由于芯片封装凸点达到微米级规格，杂质极易造成电路短路、导通不良等问题，高纯度锡材能够保障焊点均匀性、导电性与稳定性，是高端芯片封装的刚需材料。该类高纯锡提纯工艺严苛、技术壁垒高，全球产能稀缺。供给端层面，国内头部冶炼厂现有6N高纯锡产能200吨/年，近期规划扩产至400吨/年以上；据调研，国内头部炼厂产能占全球比重约35%，对应全球高纯锡产能维持在数百吨级别，与本文芯片端锡耗测算量级高度匹配，验证了测算数据的合理性。现阶段高纯锡产能紧缺、行业供给格局偏紧，稀缺性推升产品单价，具备高端半导体材料属性。前文测算的算力芯片封装用锡均采用该等级高纯锡。除核心算力芯片外，芯片端还存在晶圆制造、光模块通信芯片两类次要用锡场景，该类配套场景用锡体量更小，作为补充增量完善全链路测算体系。

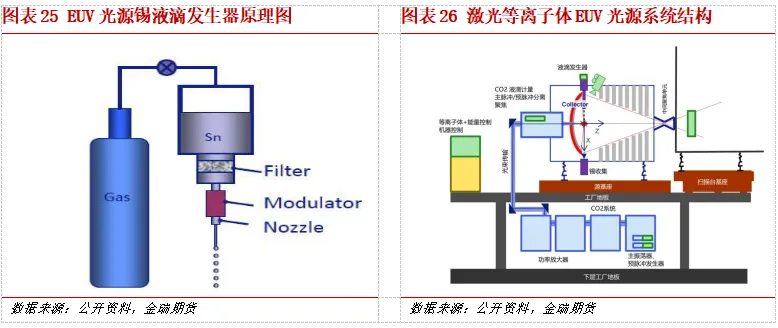

EUV光刻为3nm及以下先进制程核心工艺，以高纯锡滴作为光源消耗材料，归属于晶圆制造环节，与封装用锡用途不同。耗材同样采用6N高纯锡，行业供给壁垒较高。EUV光刻为3nm及以下先进制程芯片制造的核心工艺，依靠高功率激光轰击液态锡滴生成13.5nm极紫外光源，锡滴为持续性消耗高纯锡材料，区别于封装工业锡，属于晶圆制造专属耗材。本次测算纳入EUV光刻锡耗，完善AI芯片全制造链路统计口径，杜绝环节遗漏。结合行业设备数据，2026年全球在用EUV设备保有量为322台，单台设备年均消耗高纯锡滴162.7kg，全年光刻锡消耗量精准测算为52.40吨；2026-2030年阿斯麦EUV设备出货稳步扩容，年均新增设备12-15台，2030年全球EUV设备保有量升至385台，对应高纯锡消耗量增至62.64吨。该部分耗材体量偏小，对整体AI锡材供需格局影响有限。

高速光模块内置DSP信号处理芯片、光电驱动芯片等通信类芯片，该类芯片普遍采用BGA、QFN常规塑封工艺，无硅中介层与高密度微凸点结构，封装复杂度远低于算力芯片，芯片本体封装耗锡量偏低。需要明确区分测算边界，本章仅统计通信芯片本体封装锡材，光模块PCB板面SMT焊接锡量将统一纳入下一章板级焊接锡需求测算。

本章立足于PCB印制电路板与SMT表面贴装工艺为核心，量化测算板级工业锡材消耗量。从锡材属性区分，第三章芯片封装采用6N超高纯锡，产能稀缺、提纯壁垒高；本章PCB与SMT环节普遍采用SAC305等常规焊锡，纯度偏低、全球产能充足、市场化竞争充分。

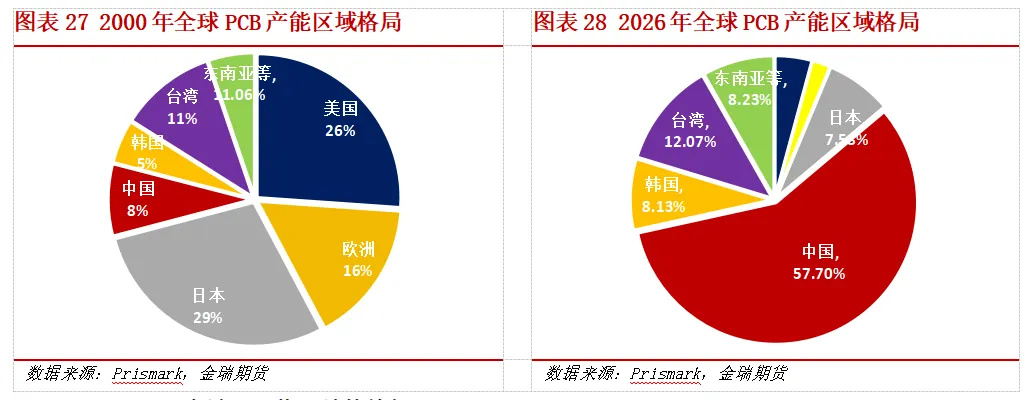

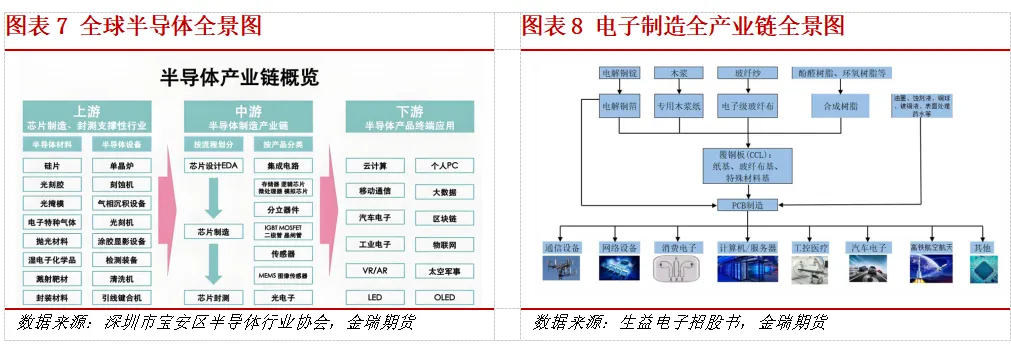

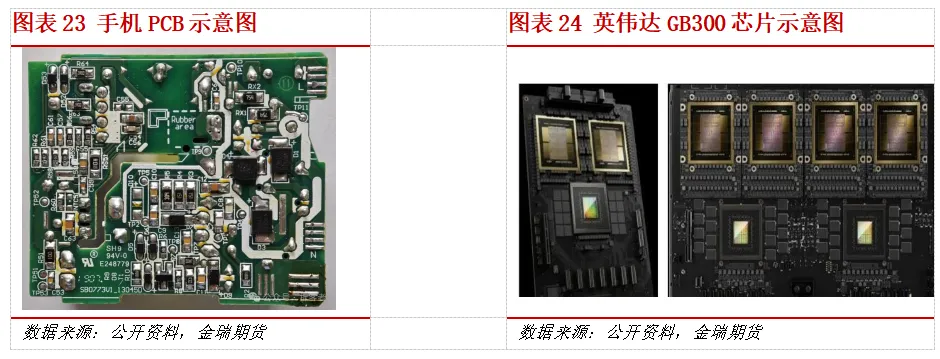

印制电路板（PCB）被誉为“电子产品之母”，是电子元器件电气连接的核心载体，广泛应用于服务器、光模块、消费电子等各类硬件设备。从产能迁移历史来看，全球PCB产业重心已完成从欧美日向中国大陆的转移。根据Prismark数据，2000年中国大陆PCB产能占比仅为8.1%，到2026年预计占比将提升至57.7%，与中国台湾地区合计占全球比重接近70%，已形成绝对主导地位；其中中国大陆侧重中高端多层板、HDI板量产，中国台湾聚焦封装基板等高附加值板材，产业分工明确。从下游结构来看，民用消费电子为传统PCB主要应用场景，而AI算力硬件带动高端高密PCB需求爆发，2030年全球AI高端PCB面积占比可达22%，成为行业核心增长极。

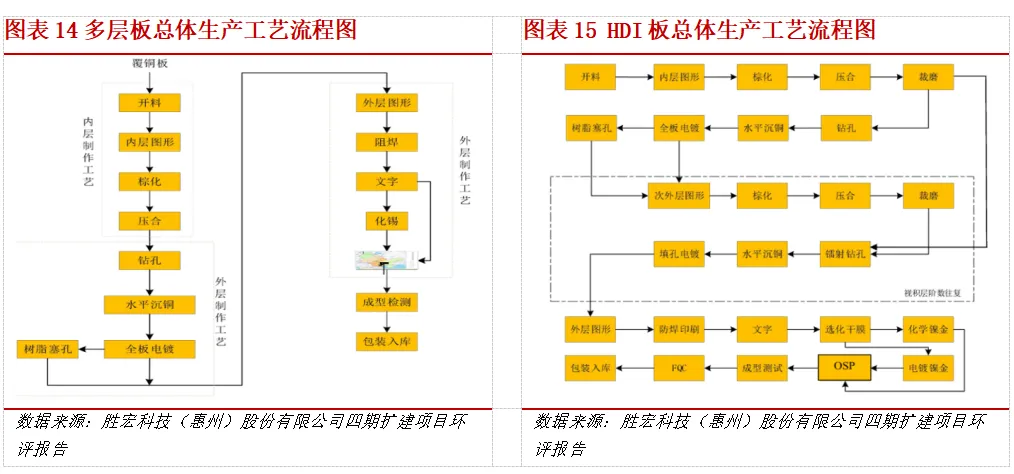

区别于普通民用电路板，AI服务器、高速光模块所用高端PCB工艺要求严苛，也是板级用锡量偏高的核心原因。结合行业板材结构图，AI专用PCB具备四大特征：高层数堆叠、厚铜电源层、高密度微孔、精密贴片布局。多层板多用于服务器供电背板，厚铜结构需加厚电镀镀层，电镀耗锡量大；HDI板依托微孔互联工艺，板面贴片点位密集，SMT锡膏消耗量更高；封装基板侧重芯片承载，外部贴片工序较少，整体耗锡水平偏低。差异化的物理结构直接造成不同板型用锡单耗分化，为本章分板型测算提供理论依据。

在PCB生产制造工序中，锡材为核心金属耗材，主要应用于板面电镀、线路蚀刻保护、表面防腐处理三大环节。其一，电镀锡用于铜线路加厚、微孔金属化导通，保障多层板层间电路连通稳定性；其二，蚀刻工序中锡层作为防护膜，保护精密铜线路不被蚀刻液腐蚀，留存有效导电线路；其三，喷锡、沉锡等表面处理工艺，依靠锡层隔绝空气，防止焊盘氧化、提升后期贴片焊接可靠性。

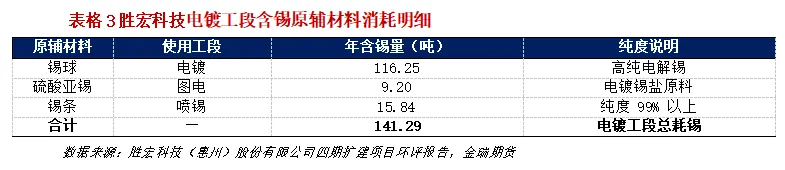

为保证电镀单耗客观真实且具备行业对比性，本文选取两家定位差异化的上市PCB企业公开环评数据进行对标测算：其一为胜宏科技，主打AI服务器、算力硬件高端PCB板材；其二为中富电路，主营通信设备、工业控制、汽车电子、民用消费电子类传统PCB板材。通过两类不同应用场景企业的耗锡数据，区分高端AI板材与传统民用板材的PCB制程用锡差异。

该项目新增高端PCB产能310万㎡/年，结合全年电镀耗锡总量测算，行业通用基准电镀单耗为0.0456kg/㎡。在此基准之上，结合AI板材结构差异做差异化修正，区分不同板型电镀用锡强度。

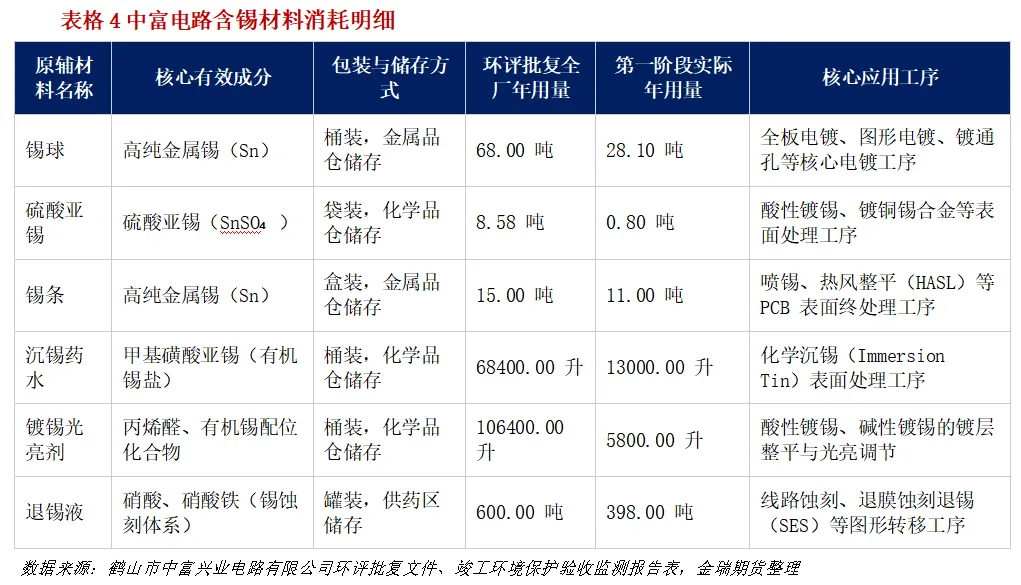

根据中富电路环评批复，其生产线年产电路板产能为100万㎡，结合全年批复含锡原料总用量94吨测算，传统民用PCB板材电镀基准单耗为0.094kg/㎡。前文胜宏科技高端AI板材产线测算得出电镀单耗为0.0456kg/㎡，二者单耗差距显著，核心差异来源于表面处理工艺与产品定位。

从工艺差异角度分析：中富电路面向通信、工业控制、汽车电子、消费电子等传统领域，板材表面处理以喷锡、镀锡、沉锡、OSP工艺为主，板材裸露焊盘、线路依靠锡层实现防氧化、耐腐蚀保护，锡材为核心防护金属，电镀耗锡量大；胜宏科技聚焦AI服务器、高速算力硬件高端板材，为适配长期高负载、高稳定性运行要求，表面处理普遍采用沉金、沉镍钯金等贵金属工艺，以金、钯金属替代锡层做表面防护，大幅降低PCB制造环节的电镀锡用量，因此出现PCB制程端，板材越高端、偏向AI算力应用，电镀用锡量反而越少的行业特征。

结合AI板材工艺差异，对基准电镀单耗进行微调：多层板配备厚铜电源层，电镀加厚工序耗时更长，镀层厚度偏大，电镀单耗上调至0.06kg/㎡；HDI板以微孔互联为主、无厚铜结构，电镀耗材略低，单耗为0.04kg/㎡；封装基板镀层轻薄、无复杂电镀流程，本文将其电镀工序耗锡并入综合单耗。

SMT表面贴装工序依靠锡膏实现电子元器件与PCB焊盘的电气连接，是板级用锡的核心环节。从工艺层级划分，SMT包含回流焊工艺与DIP波峰焊工艺，其中波峰焊多用于民用插件板，工艺精度低、锡渣损耗大，不适用于AI服务器、高速光模块等高端算力硬件。因此本文仅测算AI高端SMT回流焊锡膏用量。AI高端SMT采用SAC305无铅锡膏，具备耐高温、抗氧化、焊点稳定性强等特征，适配高密服务器长期高负载运行工况。

本次SMT锡膏单耗采用行业通用钢网开孔体积法测算，依托AI高密服务器PCB标准化参数，综合考量钢网厚度、锡膏转移率、量产损耗等工业变量，测算单位面积纯锡消耗量。本次测算固定工业参数如下：结合行业均值，焊盘开口占比取行业高密PCB均值25%、钢网厚度0.13mm、锡膏转移率0.80、SAC305锡膏密度7.35g/cm³、量产损耗15%、锡含量96.5%。

测算推导链路：理论体积=开孔面积×钢网厚度；实际印刷体积=理论体积×锡膏转移率；锡膏净重=实际体积×锡膏密度；量产含损耗重量=锡膏净重×（1+损耗系数）。简化实用计算公式为：单板锡膏重量≈总开口面积×钢网厚度×0.0059。在AI高密PCB标准化参数下，单位面积有效开口面积0.25㎡，经公式测算得出理论锡膏体积32500mm³，实际印刷体积26000mm³，锡膏净重约191.1g，计入量产损耗后重量约219.77g，折算纯锡理论单耗为212g/㎡。结合AI高端PCB高密布线、低留白的量产特征，本文选取80%有效贴片占比（留白系数0.2）进行工况修正，最终确定行业基准SMT基础单耗为0.168kg/㎡。

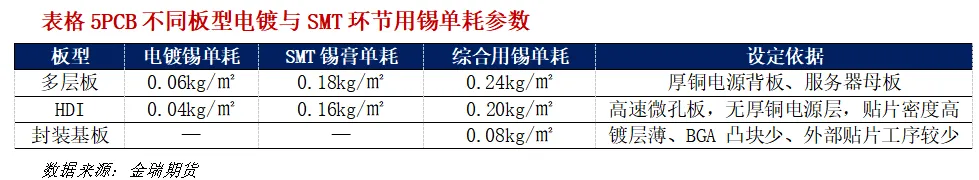

基于板材贴片密度差异，对基础SMT单耗进行差异化调整：多层板为服务器母板，供电芯片、控制芯片排布密集，贴片点位多，锡膏消耗偏高，单耗上调至0.18kg/㎡；HDI板依靠微孔高密度布线，AI高阶HDI板以埋孔、隐孔内层互联为主，板面外露焊盘少、有效贴片区域受限，单耗设定为0.16kg/㎡；封装基板外部贴片工序少、仅少量 BGA植球/微焊点，综合耗锡水平最低，综合单耗设定为0.08kg/㎡。最终整合PCB+SMT综合单耗如下表。

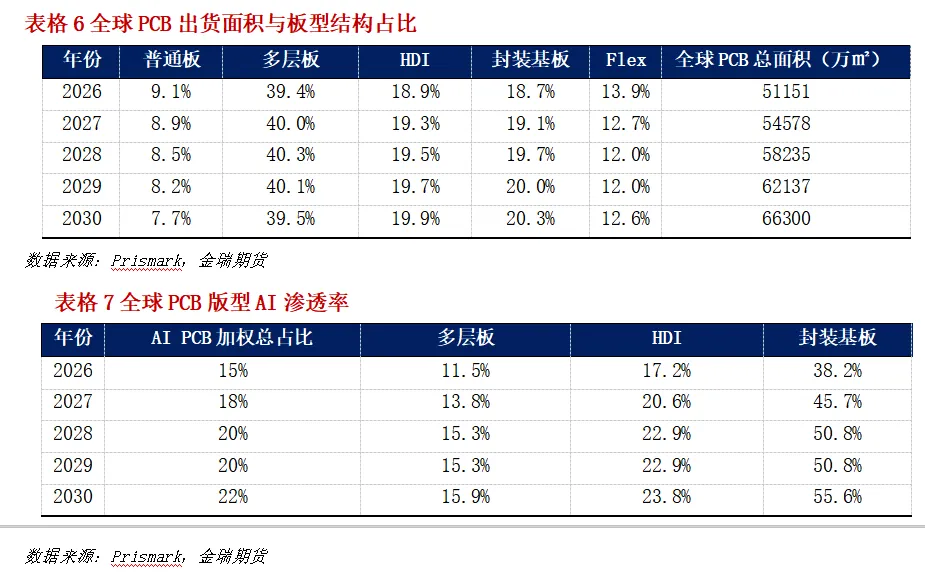

根据Prismark数据，2026-2030年全球PCB行业产能面积年复合增速为6.7%，本文以已知2030年总面积66300万㎡为基准，倒推过往年份实际面积。每年各类板材占比按产值占比，再结合AI渗透率筛选算力专用板材面积，最终采用AI有效面积×单耗核算锡耗。

式中：L为PCB板级年度总锡耗；S为当年全球PCB总面积；θ为各类板材占比；R为对应板材AI渗透率；U为对应板材综合用锡单耗。2026-2030年高端PCB板材AI渗透率逐年上行，封装基板作为芯片专用承载板材，AI渗透程度遥遥领先；多层板、HDI板伴随算力集群扩容稳步提升，2029年后行业渗透增速放缓，进入稳态区间。

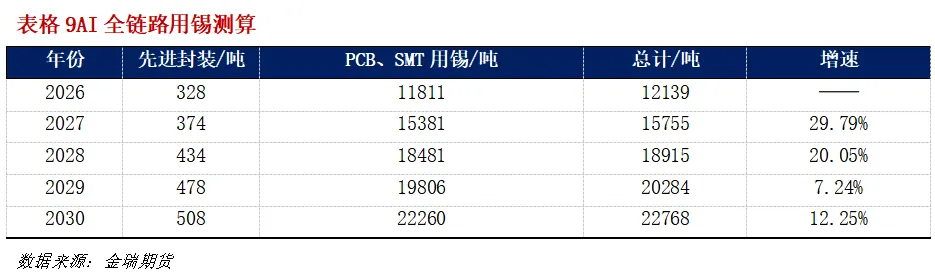

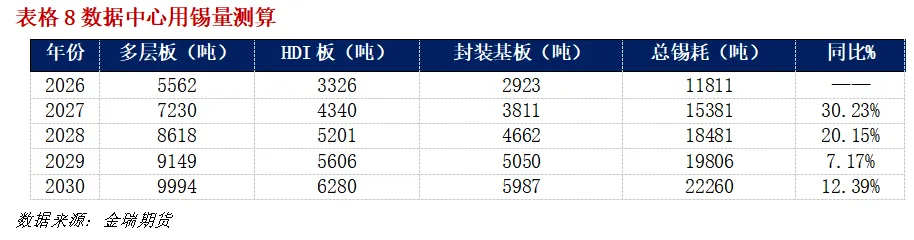

2026—2030年AI产业链先进封装、PCB&SMT用锡总量及增速特征清晰，具体增量走势如下：2026年AI全链路锡耗总量为12139吨，到2030年总量为22768吨。增速层面呈现前期高增、后期稳步回升的特征：2027年增速达29.79%，为五年增长峰值，对应AI算力硬件规模化落地红利；2028—2030年增速逐步回落，行业渗透进入平稳期。整体增量依托AI芯片先进封装迭代、高端算力PCB产能扩容、硬件渗透率提升三大核心驱动力，需求增长可持续，重塑电子锡材细分消费结构。这一增长路径既贴合算力产业升级节奏，也体现锡材消费向高端制造领域倾斜的趋势，为锡产业细分赛道带来结构性机遇。

从全球锡消费整体格局来看，根据我们平衡表测算，2026年全球锡消费规模预计为35.72万吨；在3%的年均复合增速假设下，预计2030年全球锡消费规模将稳步增长至约40万吨。对应AI全链路用锡2.27万吨，占2030年全球锡总体消费的5.7%，AI已成为拉动锡消费增长的重要新兴力量，其占比稳步提升，对锡产业链的影响将持续深化。

为核验本文AI算力硬件SMT锡耗测算的合理性，本节依托中国电子材料行业协会电子锡焊料材料分会官方统计数据，结合国内高端锡膏产能规模与行业增长趋势开展交叉验证。协会2024年统计的国内锡膏上报产量约10000吨，该统计口径仅涵盖规上会员企业，未纳入在华外资企业及中小生产企业产能。结合上游焊锡粉原料供给规模反向推算，国内锡膏实际总产量超20000吨，半数左右产能属于协会统计外范围。

从行业结构来看，统计外产能基本以海外外资品牌为主，外资锡膏整体市占率在AI高端算力领域占比超60%。目前适配AI高端制程的高温高精度锡膏，基本依赖外资品牌供给，对应有效产能规模约6000–8000吨，依托锡膏行业5%–6%的长期稳健增速，本文测算所得2026年AI板级SMT锡膏用量为6830吨，整体落在海外高端锡膏2026年的合理供给区间内。该结果有效验证了测算结果的合理性与可靠性。

本文通过工艺拆解、参数校准与分层测算，完成AI算力硬件全链路锡材需求量化研究，测算结果贴合产业实际，但受限于行业细分统计数据不完善、产业工况存在差异化特征，本文研究仍存在一定局限性。结合现存不足，后续可开展进一步深化研究，具体内容如下：

第一，细分测算精度有待提升。本文基于行业平均工艺参数开展测算，区分了主流封装与PCB板材用锡场景，但不同功率AI服务器、高速光模块、背板、高速线缆配套组件等终端设备的贴片密度、焊点布局存在细微差异，测算结果为行业均值，无法完全覆盖个性化工况带来的耗锡波动。

第二，未纳入循环再生变量的动态影响。本次测算以原生锡材消耗为基准，未考虑生产端废锡膏、锡渣回收提纯以及终端产品报废后的锡材循环利用效应。中长期来看，再生锡规模化应用可对冲部分原生锡材需求增量，后续研究可纳入再生锡、国产替代等动态变量，构建更贴合产业长期发展的动态供需测算模型。

第三，先进封装场景测算存在局限性。本文基于当前主流的Flip Chip、BGA、Chiplet异构封装及2.5D/3D堆叠封装工艺开展锡耗测算，采用现阶段行业通用的封装用锡单耗，能够适配当下AI芯片量产工艺。但半导体先进封装技术迭代速度较快，未来行业逐步推进无锡化、全铜互联、异质集成等新型封装工艺，此类前沿技术可大幅减少甚至完全替代锡材使用。本文测算模型未纳入未来无锡封装技术迭代变量，若后续无锡工艺规模化商用，将使得远期AI芯片封装锡耗测算结果存在一定偏差。
