手机主动散热技术深度白皮书:主动散热为主+微泵液冷为辅最佳性价比架构

在手机主动散热中离心风扇已成绝对主流 | 轻薄限制下流量提升技术路径 | 主动散热+微泵液冷最佳性价比架构, 本文论述了该方案的电驱集成化的技术瓶颈、及流量提升等方案的实施探索。

在智能手机性能持续爆发、AI大模型端侧运行、高刷屏+高频骁龙/天玑芯片成为标配的今天，传统被动散热已经彻底触达物理极限。石墨片、多层石墨烯、VC均热板、超大散热面积……所有被动手段都只能延缓热量累积，无法从根本上解决高负载下的降频、卡顿、发热、烫手问题。

行业共识已经形成：主动散热是下一代智能手机性能释放的唯一核心路径。而在主动散热体系中，离心风扇凭借工程结构、空间适配、风压性能、可靠性等全方位优势，成为红魔、华硕ROG、联想拯救者、红米、荣耀、OPPO等几乎所有搭载主动散热手机厂商的唯一选择，是当前手机主动散热领域毫无争议的主流方案。

与此同时，在手机极致轻薄化的硬性约束下，离心风扇也面临扇叶高度受限、流量难以提升、气动效率无法最优发挥的行业共性难题。如何在不增加机身厚度的前提下提升流量，成为当前微型散热风扇最核心的技术攻坚方向。

更进一步，在整机散热架构层面，以主动离心风扇为主、微泵液冷为辅的组合方案，正在成为兼顾散热效果、成本、体积、重量、量产性的最佳性价比路线。本文将从行业趋势、技术原理、优劣对比、瓶颈突破、架构设计五个维度，进行超深度解析。

一、手机主动散热行业现状：离心风扇是绝对主流

近年来智能手机性能持续跃升，但发热已成为制约高负载场景下持续性能输出的核心瓶颈。传统石墨、热管、VC均热板等被动散热在游戏渲染、AI计算、4K视频等高功耗场景下，难以快速导出集中热量，导致芯片降频、帧率不稳、操作延迟。行业正快速从被动散热转向主动散热，主流路线包括微型离心风扇、半导体制冷TEC、压电微泵液冷三大技术方向。其中离心风扇凭借风压高、风道适配性好、防尘防水易实现，成为当前内置主动散热的绝对主流；微泵液冷以超静音、超薄、可弯曲、高换热系数成为高端旗舰的重要补充；TEC则以瞬时定点强冷满足局部极速降温需求。以离心风扇为主、微泵液冷为辅的复合架构，正成为兼顾散热效率、成本、体积与量产性的最佳方案。

自游戏手机率先普及主动散热以来，行业经历过多轮技术路线验证：轴流风扇、混流风扇、离心风扇、压电泵、微泵液冷等方案均被纳入评估。但最终，离心风扇成为唯一大规模量产、全品牌覆盖、从旗舰到中端全面下放的主动散热方案。

目前市场上所有内置主动风扇的手机，包括红魔电竞手机、华硕ROG游戏手机、联想拯救者手机、红米K90 Max、荣耀WIN系列、OPPO K13 Turbo Pro等，全部统一采用离心风扇结构。这不是偶然选择，而是手机内部寸土寸金的空间、狭长密闭风道、高阻隔散热鳍片、防尘防水需求共同决定的必然结果。

1.1 两种核心风扇工作原理对比

（1）轴流风扇

轴流风扇等同于日常使用的电风扇，气流沿着电机转轴方向平行进入、平行吹出。它的优势是风量大、方向平直，但缺点在手机内部被无限放大：风压极低、抗干扰能力极差、必须正对散热区域，一旦出风口存在遮挡，风量会快速衰减。

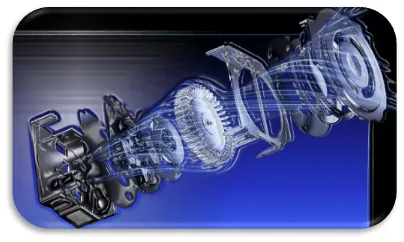

（2）离心风扇（鼓风机）

离心风扇从转轴正上方吸入空气，依靠高速旋转产生的离心力将空气径向加速，并从垂直于转轴的侧向出风口甩出，形成90°转向气流。它能够产生极高风压，可穿透狭长风道与高密度散热鳍片，实现精准定向散热。

1.2 离心风扇 vs 轴流风扇全方位性能对比

1.3 手机厂商为何统一选择离心风扇？三大工程压倒性优势

（1）高风压可穿透手机内部复杂风道

手机内部并非空旷空间，而是布满芯片、屏蔽罩、电容、电池、摄像头模组，散热风道狭长且曲折，同时搭配高密度散热鳍片增强换热。轴流风扇风压不足，气流无法穿过鳍片，大部分风量会在中途损耗、扩散；而离心风扇风压是轴流风扇的3~8倍，能够稳定将气流推送至最远散热端，实现真正有效散热。

（2）空间布局更灵活，完美适配手机超薄化需求

轴流风扇必须安装在CPU正上方才能保证散热效果，会直接导致机身局部鼓包、厚度剧增，同时电机中心区域存在无风盲区，无法直吹最热的芯片核心。

离心风扇可实现立体布局：进风口布置在机身背部，出风口侧向排出，风道可绕开电池、摄像头等关键部件，不侵占屏幕区域，不增加额外厚度，完美满足手机极致轻薄要求。

（3）结构紧凑易密封，轻松实现高等级防尘防水

防尘防水已成为中高端手机标配。轴流风扇开放式进出风结构几乎无法实现密封；离心风扇属于半封闭蜗壳结构，进出风口独立，容易通过泡棉、硅胶、点胶等方式实现全密封隔离。

目前荣耀WIN系列实现IP68/IP69K，OPPO K13 Turbo Pro达到IPX9/IPX8/IPX6防护等级，全部依赖离心风扇的结构优势。

1.4 行业主流离心风扇关键参数

经过三年技术迭代，手机微型离心风扇已经实现高转速、大风量、低噪音、长寿命的全面突破：

•转速：OPPO K系列达到18000 RPM，红魔系列突破24000 RPM；

•风量：Redmi K90 Max搭载18.1mm大直径风扇，风量达到0.42 CFM（行业顶尖）；

•散热效率：主动散热比被动VC散热速率高3~5倍，CPU满负载时间从12分钟延长至35分钟；

•温控表现：大型游戏高负载下机身背部温度稳定在42℃左右，无明显烫手；

•噪音：常规模式≤25dB(A)，强冷模式≤32dB(A)；

•寿命：金属轴承方案普遍达到50000小时，70℃高温2484小时老化无衰减；

•功耗：仅几十毫瓦~几百毫瓦，对续航几乎无影响。

1.5 离心扇叶算法原理详解（扇叶正向设计核心）

1. 叶轮动力学基础

离心扇叶的工作原理基于叶轮动力学，主要包括以下物理过程：

1.1 叶轮能量传递原理

离心叶轮通过旋转将机械能转换为流体的动能和压力能，核心遵循欧拉涡轮机械方程：

其中：U= 叶轮周向速度，Vt= 流体绝对速度的切向分量，g = 重力加速度。该方程明确了叶轮旋转与流体能量提升的定量关系，是扇叶正向设计的核心理论依据。

1.2 速度三角形

在叶轮进口和出口处，流体速度可分解为三个相互关联的分量，三者构成速度三角形，是扇叶叶片角度、形状设计的关键：

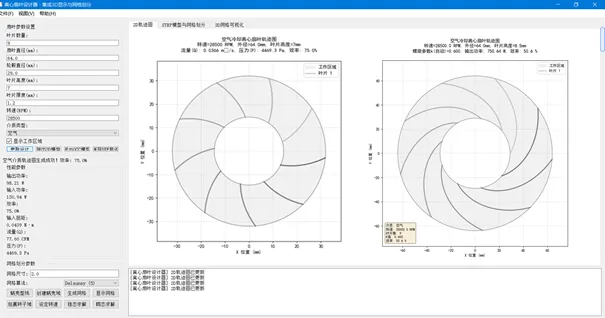

基于正向设计软件CFTurco或手机专用的PhoneBlade设计工具并结合流体分析可准确匹配流量Q和压力P,　及轴扭矩T换和功耗Q, 基于空间体积约束来最大化风道散热效率。

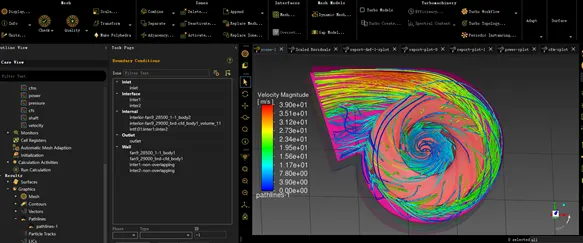

基于流体CFD风道仿真分析对扇叶叶型和压力和流量及效率开展进一步的优化设计：

以下是针对不同的叶型方案进行流场及集成热源的系统级仿真：

不同的后弯角设计及轮毂比和叶珊稠度分布方案对比

2. 介质阻力计算方法

2.1 粘性阻力计算与无尘堆积的叶型设计：

叶轮在空气（流体）中高速旋转时，会受到尘粒粘性阻力的影响，长期堆积直接关系到扇叶效率、噪音及功耗，主要分为形状阻力和摩擦阻力两类：

1.颗粒物离心力形成的阻力：由叶轮叶片外形及流体绕流产生，计算公式为：     其中：

Cd= 阻力系数（与叶片形状、攻角相关），p = 流体密度（空气常温下约1.225kg/m³），A = 迎风面积，V= 流体相对速度。

二、关键突破：极致轻巧的轴向磁通电机，让主动风扇走进手机

主动风扇的核心难点，不是 “吹风”，而是：

超小体积、超轻重量、超低功耗、超高转速、极低噪音。

传统径向磁通电机太厚、太重，根本塞不进手机。

而轴向磁通永磁电机（AFPM）完美解决了这一矛盾：

•盘状结构，轴向极薄

•转矩密度极高，小体积大推力

•无铁芯方案可零齿槽转矩、低噪音、高效率

结合两篇顶刊论文的核心成果，我们给出可量产的集成轴向磁通驱动的微型主动风扇电驱方案。

2.2 轴向磁通电机仿真设计方案（Motor-CAD + PCB多物理场仿真）

针对手机微型风扇用超薄轴向磁通电机，采用Ansys Motor-CAD与Maxwell 3D FEA联合仿真方案，实现从快速拓扑选型到电磁-热-结构多物理场精准校核，大幅缩短设计周期。

2.2.1 电机拓扑与仿真模板

Motor-CAD内置三类轴向磁通标准模板，直接匹配手机风扇方案：

•双转子—单定子或单转子—双定子

•单转子—单定子（推荐：单定子单转子无铁芯结构）

软件支持径向视图、轴向视图、线性展开视图与3D模型联动，可快速观察磁密、转矩、反电势分布。

示意图：轴向磁通电机绕组

2.2.2 仿真设计流程

1.拓扑与极槽选型：选用４极6槽、2极3槽等高转矩密度组合，计算绕组因数、谐波分布。

2.参数化建模：输入内外径、轴向厚度、气隙、PCB层数、磁钢厚度，自动生成几何模型。

定转子参数与绕组设置：

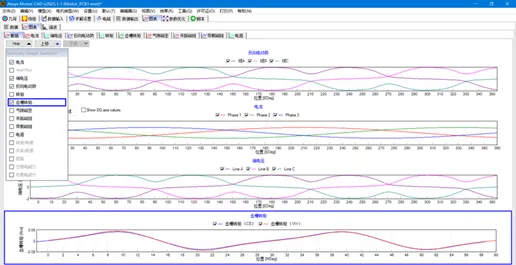

3.电磁仿真：计算气隙磁密、空载反电势、转矩波形、转矩纹波、损耗分布。

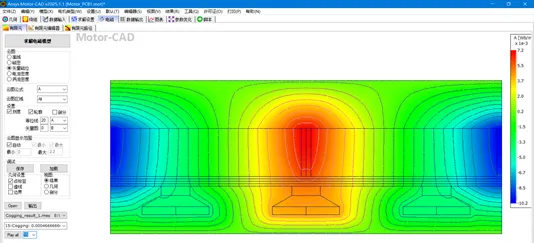

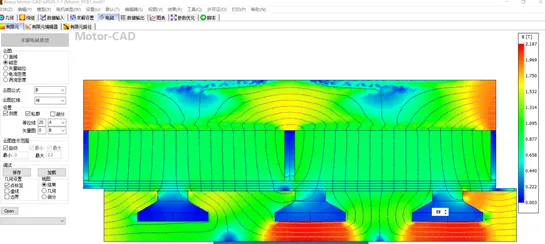

以下为磁密和矢量磁位仿真结果

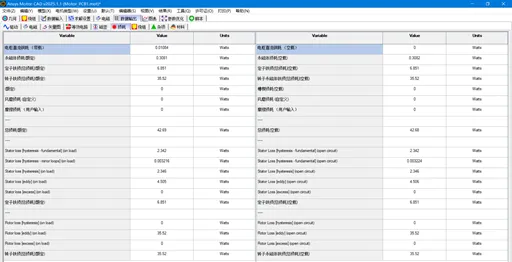

4.热仿真：采用LPTN热网络模型，快速预测线圈、永磁体的铜耗铁耗。

5.多目标优化：以转矩密度最大化、温升最小化、厚度最薄化为目标自动寻优。

2.2.3 PCB定子多物理场仿真（集成系统级方案）

对于PCB无铁芯轴向磁通电机，采用Maxwell 3D+Fluent耦合仿真：

•建立48层HDI高密度互联PCB定子模型，铜填充率≥45%。

•仿真堵转工况温度场，验证绝缘与磁钢耐热裕度。

•优化线圈走线宽度、过孔排布，降低AC损耗与转矩纹波（<6%）。

示意图：PCB轴向磁通电机结构与温度场仿真（参考链接：https://arxiv.org/pdf/2509.23561）

该方案可在28秒内完成一组参数的电磁+热评估，精度接近3D FEA而效率提升80%以上，完全满足手机电机快速迭代需求。

方案核心：无铁芯轴向磁通 + PCB 定子 + 微型风扇一体化

基于文献研究，我们采用单定子双转子无铁芯轴向磁通结构，并使用PCB 线圈定子实现极致轻薄化与量产性。该方案完美适配手机微型离心风扇的安装需求，兼顾性能与量产可行性，是当前消费电子主动散热风扇的最优电驱解决方案。

1. 电机拓扑（直接可用于手机 / 穿戴风扇）

针对手机内部空间极致紧凑的特点，电机拓扑采用极简设计，可直接集成到微型离心风扇中，无需额外占用空间：

•结构：单定子、双盘式转子（两侧永磁，中间 PCB 线圈），对称布局减少振动，提升运行稳定性；

•定子：PCB 印制绕组，无铁芯、无齿槽设计，厚度可控制在<1 mm，大幅压缩电机整体体积；

•转子：超薄永磁体 + 碳纤维加固，兼顾轻量化与结构强度，避免高速旋转时变形；

•气隙：微米级控制（0.1~0.2mm），保证高磁通利用率，提升转矩密度与电机效率。

示意图：单定子双转子无铁芯轴向磁通电机（中间为PCB定子，两侧为永磁转子，可直接与离心扇叶一体化集成）

2. PCB 轴向磁通电机实现方法

参考两篇顶刊论文的设计方法，结合国内消费电子电机量产工艺，PCB 定子轴向磁通电机的实现路径如下，全程贴合手机零部件量产标准，可快速落地规模化生产：

（1）PCB 绕组设计（核心）

绕组是电机产生电磁转矩的核心，设计重点的是在极小空间内提升安匝数，保证转矩输出：

•采用平面螺旋线圈 / 扇形线圈，直接通过PCB蚀刻工艺制作，无需额外绕线，精度高、一致性好；

•采用多层PCB板叠层设计，实现多匝绕组布局，在不增加定子厚度的前提下，大幅提升安匝数，增强电磁转矩；

•线圈形状严格匹配永磁极弧，保证气隙磁密呈正弦分布，减少转矩脉动，降低运行噪音；

•极槽配合选用4极6槽、2极3槽等高转矩密度组合，兼顾转速与转矩，适配手机风扇高转速、小转矩的需求。

（2）电磁建模（高精度快速设计）

基于顶刊论文提出的多物理场建模方法，实现电机快速设计与精度优化，避免传统试错法导致的成本浪费：

•使用麦克斯韦方程 + 镜像法建立 3D 静磁模型，精准计算气隙磁密分布，无需复杂的3D FEA仿真，降低设计周期；

•采用磁等效电路（MEC）快速计算转子轭部饱和情况，在保证磁性能的前提下，最小化转子厚度，进一步实现轻量化；

•通过解析法计算直线段 + 拐角段绕组的总转矩，计算精度接近3D FEA，同时计算效率提升80%以上，适合大规模参数优化。

（3）AFPMSM电机快速设计方法参考

为简化轴向磁通永磁同步电机（AFPMSM）的3D磁路设计并保证设计精度，相关研究提出了一种改进型等效2D仿真模型，用于AFPMSM的快速设计，具体流程如下：首先，推导电磁转矩的产生原理，为电机设计奠定理论基础；其次，针对单定子单转子结构的AFPMSM，建立等效的2D径向磁通永磁同步电机（RFPMSM）模型，进而延伸至单定子双转子结构的AFPMSM，完成对应等效2D RFPMSM模型的构建；再次，提出一种带双气隙的改进型2D RFPMSM plus模型，该模型兼顾设计效率与精度，大幅缩短设计周期。通过对比分析等效2D模型、改进型等效2D模型、3D模型的计算结果及原型机实际测试数据，验证了改进型等效2D模型具备高仿真精度与快速计算速度的双重优势。该模型可快速完成具有3D复杂磁路的AFPMSM设计，为AFPMSM的设计简化提供了明确方向，也为其工程化应用奠定了坚实基础。

（4）热设计（手机级严苛要求）

手机内部散热空间有限，电机自身发热会影响整机散热效果，因此必须通过针对性热设计，控制电机温升：

•采用集总参数热网络（LPTN）快速估算线圈温度，精准定位发热点，提前优化散热结构；

•定子采用CFRP（碳纤维增强塑料）/ 高导热树脂封装，其导热系数约为传统环氧树脂的20倍，可快速导出线圈热量；

•转子开设有微型通风孔，配合风扇旋转实现自通风，强化转子与空气的热交换，降低转子永磁体温升，避免磁性能衰减。

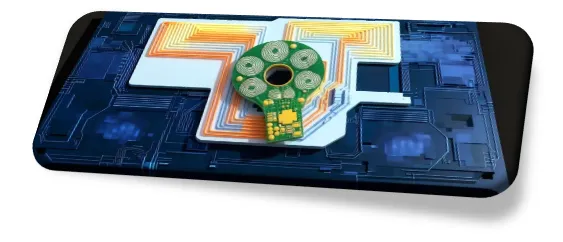

示意图：PCB 印制绕组定子结构（多层叠层设计，线圈蚀刻在PCB表面，无铁芯、超薄化）

（5）一体化风扇集成

电机与风扇一体化设计，是实现极致轻薄的关键，同时提升装配效率，降低量产成本：

•转子外圈直接注塑 / 粘接扇叶，实现电机 — 风扇一体化，减少装配环节，降低尺寸误差；

•采用无轴承方案或微型磁悬浮 / 液浮轴承，替代传统滚珠轴承，大幅降低摩擦损耗与运行噪音，同时提升电机寿命；

•整机厚度严格控制在 <3 mm，重量 ≤2 g，完美适配手机中框、散热模组的安装空间，几乎不增加整机重量。

3. 面向手机的性能规格

基于多物理场优化（电磁、热、结构）与顶刊论文验证，结合手机主动风扇的实际需求，给出适合消费电子场景的轴向磁通电机性能指标，全部可实现量产落地：

核心优势（对比传统径向磁通电机）

•薄：轴向厚度减少50%+，解决传统电机太厚无法塞进手机的痛点；

•轻：重量降低40%+，几乎不增加手机整机重量，不影响机身手感；

•静：无铁芯设计实现零齿槽转矩，振动噪音极低，满足手机静音需求；

•强：转矩密度提升≈29%（顶刊论文验证），小体积可实现高转速、大风量；

•稳：PCB 绕组采用标准化蚀刻工艺，一致性高，适合百万级量产，降低生产成本。

三、行业核心技术瓶颈：极致轻薄导致离心风扇流量与效率受限

尽管离心风扇已成为主流，且轴向磁通电机解决了风扇驱动的轻薄化难题，但手机行业厚度≤7.8mm、内部散热空间≤2.5mm的极致约束，给微型离心风扇带来了无法回避的先天限制。这是当前全行业共同面临的最核心技术瓶颈。

3.1 扇叶高度受限是最核心矛盾

离心风扇的流量、风压、效率高度依赖扇叶高度（叶高）。在传统离心风机设计中，足够的叶高才能保证气流顺畅进入、稳定加速、高效排出。

但在手机中：

•风扇总厚度必须控制在2.0mm~2.8mm以内；

•去除电机、轴承、上下壳体、PCB结构件后，有效扇叶高度通常仅0.6mm~1.2mm；

•如此极限的叶高，会直接引发三大问题：流量低、效率低、易失速。

3.2 轻薄限制带来的三大技术限制：

通过正向设计和设计约束导入的多方案对比发现，薄型的设计大大制约了扇叶的最佳压力和流量特性，一定程度上使得扇叶的性能和效率收到影响，故基于设计约束的风量最大化设计是方案大的边际约束和技术挑战

（1）流量严重不足

扇叶高度越低，过流面积越小，单位时间内能够吸入与排出的空气量越少。目前手机离心风扇风量普遍只能达到0.20~0.42 CFM，远低于理想设计值。

（2）气动效率无法最优发挥

超低叶高会导致叶片尖端间隙占比过大、边界层效应主导、三维扭曲叶片无法使用，最终风扇效率仅能达到理想值的55%~70%。

（3）易发生气流失速与啸叫

低叶高+高转速，会让气流在叶片表面快速分离，引发局部失速，不仅降低散热能力，还会诱发高频气流啸叫。

3.3 新一代智能温控突破：基于深度残差学习的 PMSM 实时温度估计（deep‑pmsm）

在超薄电机与风扇系统中，温度观测困难、温升快、波动大，传统传感器无法满足高精度、高动态、高实时性要求。来自德国帕德博恩大学的deep-pmsm项目首次将深度残差神经网络用于永磁同步电机内部温度序列预测，可直接从电流、电压、转速、转矩、环境温估计定子、转子、磁铁、外壳多点温度，成为手机级微型电机的标配智能控制策略。

3.3.1 deep-pmsm 深度学习温度估计架构（官方原理图）

架构说明：输入层：电流 dq 轴分量、电压、转速、转矩、环境温度、冷却温度隐藏层：深度残差网络（ResNet）+ 层归一化 + 自适应学习输出层：定子温度、永磁体温升、外壳温度、绕组温度等多路实时预测

3.3.2 面向手机轴向磁通电机的深度温控控制策略

结合 deep-pmsm 模型，手机风扇电机可实现无传感器、高精度、毫秒级温控：

•实时估计绕组温度，避免过热，提高可靠性；

•动态调整风扇转速：低温低噪、高温强冷；

•预测温升趋势，提前启动主动散热，避免降频；

•抑制转矩脉动，降低噪音，提升用户体验；

•无需额外NTC热敏电阻，节省空间与成本。

3.3.3 控制策略完整流程

1. 采集电机电信号（Id、Iq、Ud、Uq）、转速、转矩；

2. 送入 deep-pmsm 残差网络，输出多节点温度；

3. 温控芯片根据预测温度自动调度：

•温度＜40℃：风扇停转（零噪音）

•40℃~55℃：中速静音运行

•＞55℃：最高转速强冷

•＞75℃：智能降功率保安全

4. 实时更新模型，适应老化、环境变化、个体差异。

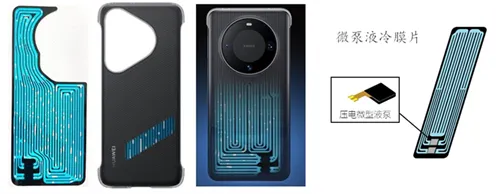

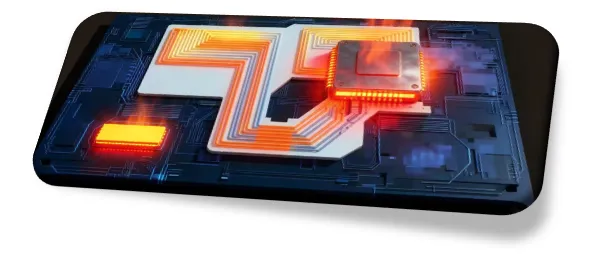

3.4 微泵液冷技术：介质与模块的技术特色及行业趋势

作为主动散热的重要补充方案，微泵液冷凭借更高的散热极限，成为高端旗舰手机、专业电竞手机的差异化选择，其核心在于冷却介质的优化与模块的集成化升级，以下从概览、介质、模块、趋势四大维度详细解析：

3.4.1 微泵液冷概览

微泵液冷是一种主动式散热方案，通过微型泵驱动冷却介质循环，实现热量的高效转移，其核心优势在于主动循环机制，散热理论极限达到92mA/°C，高于传统被动散热方案（如均热板、石墨片）的79mA/°C，能够应对更高功率芯片的散热需求，尤其适合AI大模型端侧运行、长时间高负载游戏等场景。

（1）手机端主流微型泵对比：压电陶瓷微泵 vs 隔膜微泵

手机端主流采用压电陶瓷微泵，少量方案采用隔膜微泵，二者在技术原理、性能表现及成本上存在显著差异，具体如下：

•压电陶瓷微泵（手机主流内置选型）

￮技术原理：利用逆压电效应使陶瓷片高频变形，带动泵腔容积周期性变化，配合单向阀实现冷却介质的单向循环，无需电机、轴承、齿轮等精密机械部件，结构极简。

￮技术优势：体积极小（仅传统叶轮泵的1/20），可做到几立方毫米级，完美适配手机内部狭小空间；运行噪音极低（≤20dB(A)），接近无感运行；寿命长，适配手机整机使用周期；可实现超薄柔性集成，不影响机身轻薄设计。

￮成本优势：中批量及以上量产时成本优势显著，结构简单、无精密机械件，装配环节少，适合手机千万级量产规模，能有效控制整机散热成本。

•隔膜微泵（多用于外接散热设备）

￮技术原理：通过电磁驱动隔膜做往复运动，改变泵腔容积，实现冷却介质的吸排循环，工艺成熟、可靠性高。

￮技术优势：流量较大，能提供更强的介质循环动力，适合高功率散热场景；结构成熟，故障率低，适配外接散热背夹等非内置场景。

￮成本优势：结构件较多、装配流程复杂，精密电磁部件成本偏高，量产成本高于压电陶瓷微泵，不适合手机机身内置的大规模量产需求，更适合通用外接设备。

结论：压电陶瓷微泵是手机机身内置微泵液冷的唯一最优选择，在体积、静音性、成本、轻薄适配性上全面领先于隔膜微泵，完美契合手机内部空间与量产需求；隔膜微泵则更适合外接液冷背夹等场景。

（2）工作流程

微泵液冷的散热循环分为四个核心环节，形成闭环高效散热：

•吸热：冷却液流经热源（如SoC芯片、GPU核心）时，通过对流换热吸收热量，温度快速升高；

•热量搬运：微型泵提供动力，驱动高温冷却液沿预设管道流向散热模块（如均热板、相变材料层）；

•散热：冷却液在散热模块中通过两种方式释放热量——要么通过相变（蒸发-冷凝）快速散发热量，要么通过与空气对流完成热交换，温度随之降低；

•回流：冷却后的液体沿管道返回热源，完成一次闭环循环，持续实现热量转移。

（3）内嵌式特点（手机场景适配性）

手机场景下的微泵液冷以“内嵌式”为主，兼顾散热效果与机身设计，存在明显的优势与局限：

•内嵌优势：散热效率高，可覆盖多热源（芯片、摄像头、电池），支持智能调控（根据负载动态调整循环速度，兼顾散热与功耗），运行静音性出色（微泵运行噪音低于离心风扇，常规模式下接近无感）；

•内嵌局限：相比离心风扇，功耗略有增加，会轻微影响手机续航；成本显著提升，涉及微型泵、液冷模组、驱动芯片等核心部件；对空间要求较高，泵体、管道、散热模块需占用一定机身内部空间，对手机轻薄化设计带来挑战。

3.4.2 核心介质与模块技术特色

微泵液冷的散热效果与可靠性，核心取决于冷却介质与各组成模块的性能，其技术特色围绕“高效、小型、可靠”展开：

（1）冷却介质：适配手机场景的专用选型

手机微泵液冷的冷却介质需满足低粘度、高导热、无腐蚀性、不泄漏的核心要求，目前主流选型分为两类：

•相变材料（PCM）：利用材料相变过程中吸收/释放大量潜热的特性，实现热量的快速存储与释放，导热效率高，能快速缓冲热源峰值温度，避免芯片瞬间过热降频；适配手机狭小空间，无需复杂管道布局，兼容性强；

•氟化液：具有优异的绝缘性、化学稳定性和散热性能，不导电、不腐蚀电子元件，即使发生轻微泄漏也不会损坏手机内部芯片，安全性极高；粘度低，流动性好，能快速通过微型管道，适合高速循环散热，是高端电竞手机的首选介质。

（2）核心模块：小型化、集成化升级

微泵液冷系统由四大核心模块组成，各模块均针对手机场景进行了小型化优化，确保适配机身设计：

•微型泵：主流为压电微泵（集成驱动芯片），通过高频振动产生驱动力，驱动冷却液循环；体积可控制在几立方毫米，重量轻，功耗低，运行噪音≤20dB(A)，完美适配手机内部空间；

•散热模块：以铜基微通道均热板、相变材料层为主；铜基微通道均热板通过微型通道增大换热面积，提升热交换效率；相变材料层与均热板结合，实现“缓冲+散热”双重效果，进一步提升散热稳定性；

•管道与密封件：采用柔性硅胶或聚酰亚胺材质，柔性硅胶可随意弯曲，适配手机内部复杂的空间布局，便于绕开电池、摄像头等关键部件；聚酰亚胺具有耐高温、耐老化特性，密封性极佳，可有效防止冷却液泄漏；

•驱动与控制模块：集成微型驱动芯片，可与手机整机温控系统联动，根据芯片温度、负载情况，动态调整微泵转速，实现“按需散热”，兼顾散热效果与功耗控制。

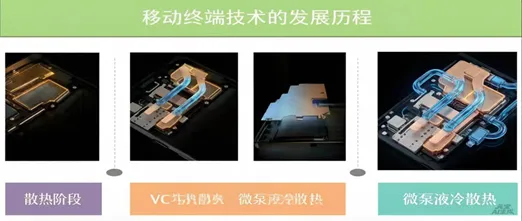

3.4.3 行业技术演进与应用趋势

随着手机性能持续升级，微泵液冷技术正朝着“集成化、低成本、多场景适配”的方向演进，具体趋势如下：

•主流方案分化：目前行业形成两类主流方案，一类是独立液冷壳（微泵液冷壳+风冷背夹），主打外接扩展，适配中端手机，无需改动机身内部结构，成本较低；另一类是机身内置方案，集成于手机散热模组，散热效果更优，主要应用于高端旗舰、电竞手机，是未来的核心发展方向；

•应用场景拓展：除手机外，微泵液冷技术正逐步延伸至平板、PC、可穿戴设备（VR/MR）、无人机、机器人等消费电子及智能设备领域，尤其适合高功率、小体积的设备场景，市场潜力巨大；

•技术升级方向：未来将重点突破“小型化、低功耗、低成本”三大痛点，通过集成化设计，将微泵、管道、散热模块一体化，减少空间占用；优化冷却介质配方，提升导热效率的同时降低成本；结合智能温控技术，实现更精准的散热调度，进一步提升设备性能释放与续航表现。

3.4.5 TEC半导体制冷芯片模块技术与应用

TEC（热电制冷器）基于帕尔帖效应实现无机械主动制冷，由P/N型碲化铋热电偶对串联、陶瓷基板封装而成，通电后一端制冷、一端放热，切换电流方向可实现制冷/加热双向控温。

3.4.5.1 核心技术特点

•**固态无运动部件**：无振动、无噪音、寿命极长，响应速度达毫秒级，控温精度可达到±0.1℃，完美适配手机静音、长寿命的使用需求。

•**制冷能力突出**：单级温差可达60–70℃，可实现瞬时定点强冷，能够快速压制芯片在高负载场景下的瞬时峰值温度，避免芯片因瞬时过热降频。

•**超薄适配性**：采用超薄片状结构，厚度可控制在<1mm，可灵活贴合SoC芯片、摄像头模组、电池等多类热源布局，不占用过多手机内部空间。

•**需配合散热端**：TEC制冷端产生的冷量需通过热端导出，若热端热量无法及时散发，会导致制冷系数（COP）快速下降，甚至丧失制冷能力，因此需搭配风扇、VC均热板或液冷模块使用。

四、基于 Icepak 的手机系统级散热仿真与验证

Ansys Icepak是面向电子设备热管理的专业CFD仿真工具，基于Fluent求解器，可实现从芯片、PCB到整机的多尺度热流耦合计算，是手机系统级散热设计、方案对比与风险预研的工业标准工具。结合整机主动散热架构（离心风扇+微泵液冷+TEC），采用Icepak可快速预测多热源温度分布、热点位置、热交互影响及表面触感温度，指导结构与散热方案迭代，大幅减少物理样机次数与开发成本。

4.1 仿真价值与整机建模流程

手机系统级热仿真以SoC、电池、摄像头、充电芯片、离心电机、TEC为主要热源，耦合传导、对流、辐射三种传热方式，同时考虑风扇强制对流、微泵液冷相变换热、壳体自然对流等真实边界条件，输出稳态/瞬态温度场、热流路径、热阻分布与表面温度，用于评估：

• 芯片峰值结温、主板热点温度是否满足安全阈值
• 电池温升与局部过热风险
• 离心风扇、TEC、液冷模块的实际散热增益
• 机身表面触感温度与用户体验
• 不同姿态、充电、游戏场景下的散热一致性

4.1.1 标准建模流程（Icepak整机工程流）

1. 3D模型导入与简化
   ：从CAD导入整机结构，保留中框、主板、电池、VC均热板、风扇、液冷模块、TEC等关键部件；简化螺丝、小孔、倒角等非关键特征，保留完整热路径。
2. 材料与热属性赋值
   ：精准定义铜、铝、FR4、石墨烯、VC、氟化液、PCM、CFRP、压电陶瓷等导热系数、密度、比热容与发射率。
3. 热源与功耗加载
   ：按高负载场景给定各器件功耗：SoC 3–8W、电池充电热0.5–2W、离心电机0.1–0.3W、TEC制冷/放热双向定义。
4. 边界条件与工况
   ：环境温度25℃/40℃；壳体自然对流；风扇设置风量、风压曲线；液冷设置对流换热系数；TEC设置冷热端温差；接触热阻按界面材料赋值。
5. 网格划分与求解
   ：热源与散热路径区域加密网格（0.2–0.5mm），整机非关键区域粗化；采用层流/Spalart–Allmaras模型求解，残差收敛至1e-4–1e-7。
6. 后处理与优化
   ：输出温度云图、切片云图、热流矢量、关键器件温度曲线，定位瓶颈并迭代优化结构、导热路径、风扇与液冷参数。

4.2核心部件热模型构建

4.2.1 离心风扇与流–热耦合模型

在 Icepak 中采用风扇曲线 + 旋转区域模型，导入实测 P-Q 曲线，模拟离心风机 90° 转向出流、高风压穿透风道与鳍片的真实流动，耦合壳体与 VC 的强制对流换热，精准预测电机、扇叶、风道与主板温升。

4.2.2 微泵液冷双相流等效模型

对压电微泵 + 管路 + 均热板模块采用等效换热系数法：将液冷回路简化为高导热等效板，赋予等效换热系数（500–2000 W/m²・K），快速评估液冷对热点的压制效果与均温能力，避免复杂双相流求解，兼顾速度与工程精度。

4.2.3 TEC 热电耦合模型

TEC 基于帕尔帖效应建模，设置制冷功率、COP、冷热端热阻，与冷端热源、热端散热（VC + 风扇）耦合，实现毫秒级定点强冷的瞬态温升仿真，评估对 SoC 瞬时峰值温度的抑制能力。

4.3 典型工况仿真结果与工程应用

4.3.1 高负载游戏场景（主动散热全开）

·SoC 结温稳定在 85℃以内，热点温度降低 8–15℃

·电池表面温升控制在 42℃以下，无局部过热

·机身背部最高温度≤43℃，触感良好

·离心风扇 + 液冷 + TEC 协同使热阻降低 30%–50%

4.3.2 无线充电叠加场景

充电发热 + 主板发热耦合，通过 Icepak 定位背部与电池过热区域，指导气凝胶隔热与金属导热路径设计，使电池温度降低 3–6℃，与实测一致。

4.3.3 不同姿态对比

水平 / 垂直 / 倾斜放置温度差 < 2℃，散热一致性良好；仿真可提前识别姿态带来的流动死区与局部热点。

4.4 仿真–实测对标与置信度提升

Icepak 整机热仿真需通过红外热成像与热电偶实测标定，重点校准：

·热源真实功耗

·界面接触热阻

·风扇实际风量

·自然 / 强制对流系数

标定后整机温度误差可控制在 ±2–3℃，芯片结温误差 < 5℃，满足量产要求。

（-全文完-，作者编辑发表于2026年~于江苏，文中数据做教学处理无需参考）
