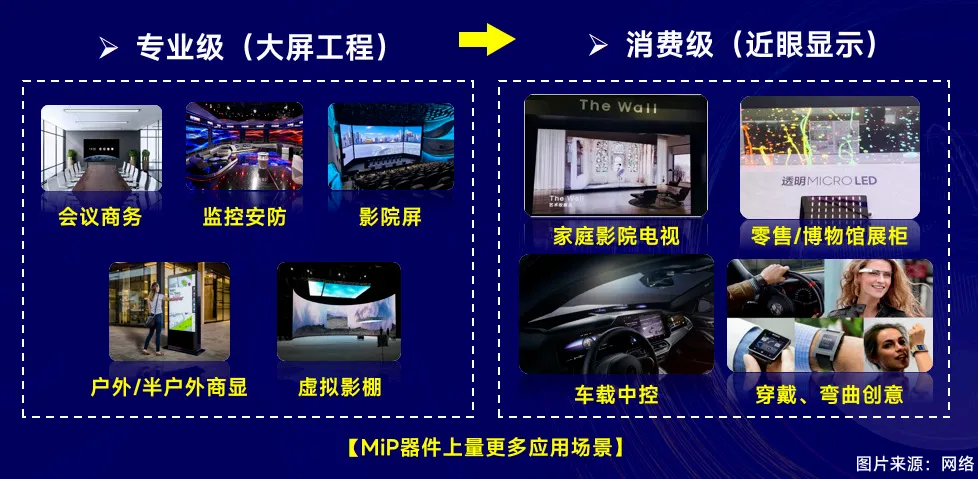

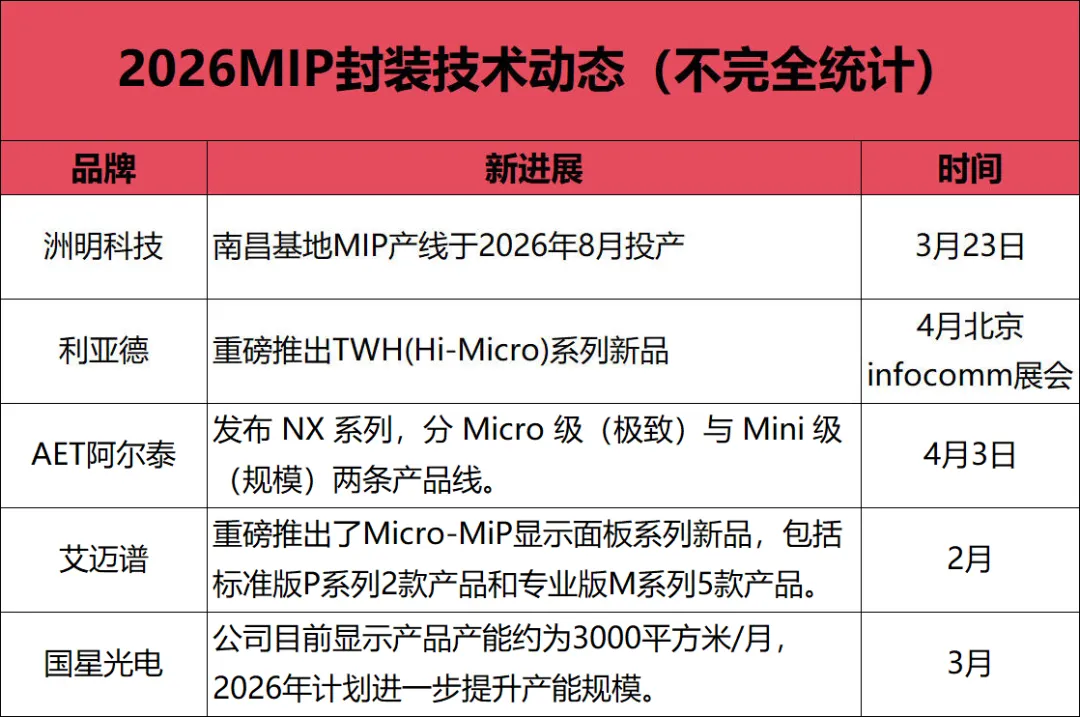

产业报告:2026年COB和MIP发展现状与趋势深度分析（一）COB封装技术特点 COB封装技术（Chip-on-Board，板上芯片封装）是一种核心半导体封装技术，其核心逻辑是将裸芯片直接搭载于印刷电路板（PCB）或玻璃基板之上，通过专属工艺完成电气连接与封装防护，目前已成为LED显示领域的主流技术路线之一。 COB封装技术经过十余年的迭代升级， 已形成成熟稳定的技术体系，规模性价比优势突出，市场规模持续扩容。市场数据显示，2025年COB封装技术在LED小间距&微间距市场的销售额占比约为24.9%，预计到2029年这一占比将突破30%，持续挤压传统SMD封装技术的市场空间。据《LED屏显世界》测算，2025年COB封装产品市场规模已突破50亿元，2026年有望实现30%+同比增长。 伴随COB封装产品成本与价格的持续下行，其市场竞争力进一步凸显。近期，雷曼光电推出的135英寸家庭巨幕，定价仅16.9999万元，较同类产品降价30%以上，显著降低消费级应用门槛，有效推动LED显示产品向消费电子领域渗透。相较于工程领域，消费电子市场（手机、电视、智能手表等）蕴藏着千亿级的巨大市场潜力，将成为COB技术未来增长的核心突破口。 COB封装产品已从传统室内场景延伸至户外显示领域，未来户外市场需求空间广阔。据预测，2025-2031年全球LED户外显示市场规模年复合增长率约为6.5%，中国市场年复合增长率高达8.6%，COB技术凭借高防护、高可靠、耐候性强等优势，成为满足户外显示需求的核心选择。 目前，COB的核心应用场景涵盖指挥控制中心、广电与演艺领域、高端商业显示、高端会议与教育、半户外及特殊环境等，同时正渗透高端家庭影院、创新创意显示等新兴场景。 市场布局上， COB作为重资产投入赛道， 吸引了面板、 电视、 安防、 L ED显示屏等多个领域的头部企业入局， 参与企业均具备雄厚的资金与技术实力。产能方面，《 LED屏显世界》预计， 2026年全球COB月产能有望达到10万平方米， 行业规模化效应持续释放。 （二）MIP封装技术特点 MIP（Mini/Micro LED in Package）封装技术，核心理念是先将Mini/Micro LED芯片封装为独立像素单元，再通过固晶、贴装工艺组装成显示模组。据杭州海康威视数字技术股份有限公司GTM经理刘坤介绍，Micro in Package类型主要采用衬底剥离型倒装芯片（尺寸＜50um），依托巨量转移技术实现高效生产（UPH一般大于10KK），搭配高透光硅胶封装材料与蓝宝石基板技术，目前技术仍在持续优化，市场规模较小，成本偏高；Mini in Package类型可兼容常规倒装、正装芯片（尺寸50~200um左右），工艺成熟度较高，百K级UPH生产效率，封装材料采用环氧树脂/硅胶，可沿用SMD材料体系，搭配B T基板技术，产业化落地难度更低。 Mini级MIP与Micro级MIP差异化互补高端显示市场发展。其中，P0.4以下超微间距是Micro MIP面板的核心优势领域， 主要面向广电级虚拟拍摄、 科学可视化等顶级应用场景；P0 . 6 - P1 . 0微间距是二者共同覆盖的主流市场；P1 . 2以上间距则以Mini MIP面板为主导，是替代传统SMD显示屏、切入大尺寸商用电视等市场的核心形态。 其核心应用场景包括高端家庭影院、 指挥中心、 监控调度、 会议一体机、 商业显示等。 当前，MIP技术正处于快速产业化阶段，凭借产线兼容度高、前期投入低、单点可维修、画质优异等优势，受到传统LED封装企业、显示屏企业的广泛关注。但目前MIP市场规模仍相对有限，数据显示，2025年第一季度，MIP封装产品在中国小间距LED显示屏市场的出货面积占比约为0.4%，销售额占比约为0.3%。不过行业增长预期乐观，市场预测，到2028年MIP在MLED直显市场的份额有望提升至35%，在P0.7以下超微间距市场将占据主导地位。 芯映光电表示，MIP面板市场爆发的核心临界点，在于P0.9-P1.2产品价格下探至客户心理阈值，且安装、维护体验与传统方案持平或更优。目前，芯映光电正推进MIP面板的标准化、系列化布局，实现从P0.4到P1.5的全间距覆盖。 （三）COB与MIP技术优劣势对比 COB与MIP两大技术路线的核心特征及优劣势对比如下： 1 . COB技术优劣势：工艺简化， 较SMD技术减少30%的生产流程， 整体防护性佳、 可靠性高， 适合规模化制造， 且已形成成熟的供应链体系； 在超大尺寸、超大面积项目中，材料成本优势显著。面临的核心挑战的是，向P0 . 3以下超微间距突破时，对芯片精度与生产工艺的极限要求大幅提升； 同时， PCB基板的线距极限也限制了芯片微缩化进程，制约成本进一步下降。 2. MIP技术优劣势：具备像素级分光优势，大尺寸屏幕的色差控制能力行业领先；可实现单颗MIP单元单点维修，解决了COB整面封胶维修困难的痛点；兼容传统SMD产线，下游企业导入成本低，大幅降低了MLED产业化门槛。面临的核心挑战是规模化成本高、量产规模小、良率待提升，需突破这些瓶颈才能充分释放市场价值。 目前，行业已形成共识：MIP与COB已进入差异化共存、竞合发展的阶段，并非绝对的替代关系。 利亚德认为，两者在技术路径、产品特性和应用落地上各有侧重：COB凭借高可靠性、稳定制程和快速交付能力，在超微间距专业显示领域具备明显优势；MIP则依托芯片级封装、像素级分选及精细化量产能力，在画质一致性与高端显示品质上表现突出。行业形成COB深耕超微间距专业场景、MIP聚焦高端显示市场的格局，符合市场实际需求。 长春希达电子技术有限公司副总经理汪洋在接受《LED屏显世界》采访时也表示，“COB与MIP不会走向彻底的技术融合或极致的场景细分。在技术底层持续协同创新，在应用市场根据性能、成本、可靠性的最佳平衡点，进行动态的、精细化的场景适配，共同构成引领全球显示产业变革的中国力量。” MIP AS大屏（图片来源：国星光电） 国星光电进一步明确判断：两者并非替代，而是竞合共进。MIP凭借标准化、高兼容性渗透中高端商用市场，COB则在P1.0以下间距形成规模优势，共同覆盖P0.1至P2.0的广阔空间。技术融合趋势已经显现，COB走向Micro的最终路径将是“MIP+GOB”——以MIP器件为内核，以GOB防护为外延，实现性能与可靠性的双重突破。 《LED屏显世界》分析认为，目前COB与MIP在部分市场仍存在竞争，但未来随着二者技术不断成熟、成本持续下降，将逐步进入差异化竞争阶段，各自聚焦优势场景，实现协同发展。 （四）面板巨头跨界渗透，重构COB/MIP产业格局 随着京东方、TCL、惠科等面板巨头纷纷跨界入局，COB、MIP赛道的行业格局迎来根本性变革。跨界厂商凭借雄厚的资本实力、完善的产业链资源，快速切入赛道，重塑行业生态，传统LED显示厂商正面临前所未有的竞争压力。 从当前行业布局来看，第一梯队企业普遍采用“芯片+封装+显示”全产业链布局模式，投资规模动辄上亿甚至数百亿元，这对传统LED显示屏企业形成巨大冲击。其中，京东方、TCL、惠科三大面板巨头的入局，更是推动LED产业迈入全产业链融合新阶段。 珠海京东方晶芯科技COB量产交付仪式 面板龙头京东方于2024年正式启动COB布局，成立珠海京东方晶芯科技，目前已构建起“芯片+封装+显示”全产业链生态，加速抢占COB市场。珠海京东方晶芯科技总投资约10亿元，厂房面积超4万平方米，2025年1月实现产品点亮，3月正式进入量产交付阶段，8月完成二期核心工艺设备搬入。该基地规划COB月产能超过10000平方米，产线全程自动化率超95%，产品覆盖所有主流点间距应用，市场供应能力强劲。值得注意的是，京东方华灿光电还布局了全球首条6英寸Micro LED量产线，并推出创新MPD（即MIP）封装技术，进一步完善技术布局。 TCL同样积极布局，其子公司TCL华星通过垂直整合模式，打通芯片、封装、模组等核心环节，强化产业链协同优势，降低生产成本，提升产品核心竞争力。2022年，TCL华星与三安半导体合作成立芯颖显示，总投资3亿元，聚焦Micro LED芯片环节的核心技术等；2024年，TCL正式启动苏州MLED基地项目，布局Mini LED COB直显技术，实现COB领域实质性落地；2025年9月，TCL华星在苏州基地成功举行MLED项目COB直显产品量产仪式，进一步加剧了LED行业的洗牌态势。 惠科也重度布局COB赛道， 目前已在全国各地投资超过200亿元布局MLED领域，其中惠科南充全色系M-LED新型显示芯片项目总投资100亿元，设计月产能100万片，将进一步完善行业产能布局。 未来，传统LED老牌厂商与跨界入局企业将各自占据细分市场，行业双向竞争、差异化发展的态势将愈发明显，全产业链融合成为行业发展的核心趋势。 任何技术的迭代都需要持续精进， COB与MIP封装技术虽已取得显著发展，但仍存在多项关键瓶颈待突破，唯有攻克这些瓶颈，才能充分释放其市场价值，推动Mini/Micro LED显示产业高质量发展。 （一）COB封装技术需突破的难题 目前，COB封装技术仍面临三大核心难题，制约其进一步渗透市场： 一是良率与维修难题。Micro LED芯片尺寸微小且数量庞大，巨量转移过程中一旦出现故障，维修成本高、难度大，这也限制了其向消费电子领域的快速渗透。市场普遍预测，短期内COB难以大规模进入中小尺寸消费电子领域，目前仍以大尺寸应用为主。 二是成本控制难题。相较于LCD、OLED技术产品，COB封装显示产品的成本仍处于较高水平，要想切入千万亿级消费电子市场，进一步降低成本是关键。同时，PCB基板的精度限制也导致芯片微缩化成本难以持续下降，制约了COB技术的成本优势。 三是市场竞争难题。随着MIP封装技术的快速成熟，其在部分中高端场景的竞争力持续提升，与COB形成直接竞争，进一步挤压COB的市场空间。 对布局COB的企业而言，需通过持续的技术创新，采用新型材料，提升产品直通率，降低生产成本；同时，积极拓展户外等新兴应用场景，扩大市场覆盖范围；此外，需与MIP技术形成互补，聚焦差异化场景，实现良性竞争、共同发展。 （二）MIP封装技术需突破的难题 MIP封装技术虽具备低门槛、可维修等优势，传统封装企业低投入即可快速入局，但目前仍面临量产规模小、良率偏低、成本高企等核心难题，制约其市场爆发。 从技术层面来看，Mini级MIP的核心难点集中于前段封装工艺，即如何高效、稳定地将Mini芯片封装入MIP单元；Micro级MIP的关键挑战则聚焦于芯片制程后段工艺，包括蓝宝石衬底的高效剥离，以及Micro芯片巨量转移的技术突破，这两大难题直接影响MIP产品的良率与规模化生产效率。 总体而言，COB与MIP技术需分别在维修、成本控制、色彩一致性、散热可靠性、工艺兼容性、良率提升等方面持续发力、突破瓶颈，才能更好地满足不同应用场景的需求，共同推动Mini/Micro LED显示技术的普及与产业升级。 综合来看，COB与MIP封装技术各擅其场、优势互补，未来将依托自身优势，朝着成本优化、形态升级、场景拓展、智能融合的方向发展，形成差异化竞争、协同发展的产业格局。 （一）成本持续下降，推动市场渗透 目前，COB与MIP封装产品价格相较于LCD 、OLED仍处于高位，成本下探是切入消费电子、实现规模化的核心前提。近几年，COB产品价格降幅显著，部分应用领域降幅超过50% ，未来仍有一定下降空间；MIP技术则将随着技术成熟度提升、量产规模扩大，实现成本逐步下降，但因定位高端，降幅相对有限，未来仍将保持高端市场竞争力。业内人士认为，若未来MIP器件价格能接近现有Mini LED水平，其商业化进程将大幅加速。 （二）面板化、标准化成为主流趋势 当前，COB与MIP封装产品均呈现明确的面板化、标准化发展趋势。面板化设计可大幅提升生产效率，简化安装流程，同时便于适配弧形、曲面等异形拼接，加速产品市场推广；标准化则能降低行业准入门槛，推动产业链协同发展，提升行业整体效率，夯实规模化应用基础。目前，芯映光电等企业已在推进MIP面板的标准化、系列化布局，行业标准体系建设加快。 （三）冷屏化成核心竞争力 节能、冷屏是LED显示行业的长期发展方向，COB与MIP技术也将紧跟趋势，持续提升产品节能性能。目前，COB封装产品在节能、冷屏技术方面处于行业前列，已成功拓展至半户外市场；布局MIP的企业也在加速追赶，通过主动驱动等技术手段，降低屏体功耗，提升产品竞争力。 （四）应用场景多元化拓展 除传统室内显示场景外，COB与MIP技术的应用场景将持续多元化拓展。其中，COB将充分发挥高可靠、散热优、防护强的优势，扩大在户外高防护场景（户外广告、交通指示等）、异形屏等领域的应用；MIP则将聚焦高端市场，提升在高端会议室、专业控制室、高端零售、虚拟拍摄等场景的渗透率，成为高端显示市场的核心技术路线。二者协同发力，推动LED显示屏实现“显示无处不在”的产业愿景。 （五）与AI及智能交互深度融合 AI赋能智能化升级，将成为COB与MIP产品未来的重要发展方向。通过融合AI技术，可实现智能画质优化、安全审核、自动校正、远程运维等功能，大幅提升用户体验与系统智能化水平。未来，LED显示屏将不再是单纯的显示载体，而是通过AI赋能，成为AI智能交互终端，主动为客户解决问题，进一步拓展产品价值边界。 随着COB产能的持续扩张，产品价格稳步下降，市场应用场景逐步打开，但需求增速滞后于产能扩张的步伐，行业呈现“产能过剩、需求不足”的结构性矛盾——市场上布局企业的规划产线规模，远高于实际投产需求与市场消化能力。 在此背景下，各布局企业需抓住行业调整期，苦练内功，持续提升产品质量与技术水平；同时，加强产业链协同合作，整合全产业链优势，降低生产成本，提升核心竞争力，为未来市场爆发做好充分准备。唯有如此，才能在行业竞争中占据主动，实现可持续发展。
