随着 AI 算力与先进封装快速发展，传统有机基板在高频、高功率、高密度场景下逐渐逼近性能极限，玻璃基板凭借低损耗、低热膨胀、高平整度等优势，成为高端封装领域的重要替代方向。本文围绕玻璃基板替代有机基板的可行性、核心优劣势、产业时间节点、适用场景及现存问题展开分析，清晰呈现 2026–2030 年替代节奏与市场格局。
一、替代可行性：高端先进封装刚需替换，中低端市场长期双轨并存
1.AI 场景下有机基板（ABF/BT 树脂）现存短板
- 高频损耗大：Df≈0.01–0.03，112Gbps+ SerDes 信号衰减严重，带宽利用率低。
- 热膨胀失配：CTE≈50–70 ppm/℃，与硅（~3 ppm/℃）差异大；大尺寸 FC-BGA/Chiplet 易翘曲、焊点失效、良率低。
- 细线路极限：L/S≈5–8 μm，I/O Pitch＜30 μm、I/O 数＞2000 时难以支撑。
- 高温稳定性差：Tg≈180–220℃，高功率 AI/GPU 长期工作易变形、可靠性下降。

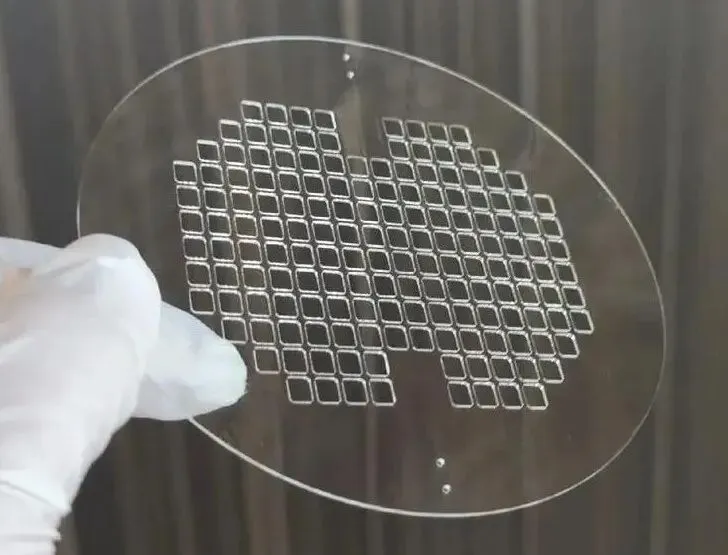

2.玻璃基板（硼硅 / 石英）的核心优势
- 超低介电损耗：Df≈0.001–0.003，比有机低一个量级，支撑 224Gbps + 高频高速。
- CTE 可精准匹配：3–9 ppm/℃，热应力极小，大尺寸 / 多芯片封装翘曲显著改善。
- 纳米级平整度：粗糙度＜4 nm，支撑 L/S＜2 μm 的高密度 RDL，I/O 密度提升 10 倍 +。
- 热稳定性好：Tg＞500℃，导热优于有机，散热效率提升，适合高功率芯片。
- 大尺寸面板化：可做 700×700 mm，面板级工艺提升产能、降低单位成本。
结论：
在 AI、HPC、高端 FC-BGA 及 Chiplet 场景中，玻璃基板替代有机基板是技术发展的必然趋势；而中低端消费电子与工业类 PCB，短期不具备替换的经济价值，长期将维持两类基材并行共存格局。

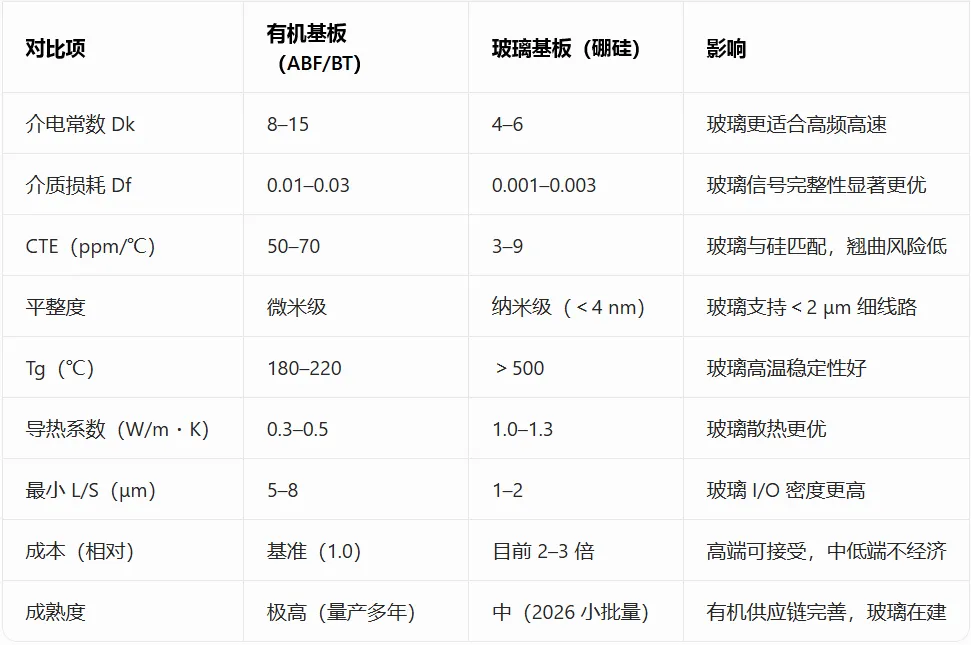

二、核心优劣势对比
根据目前公开的信息，预计2026 导入、2028 放量、2030 高端主导
1.全球龙头路线图（2026–2030）
2026 年：启动小批量商业化试产，英特尔、台积电、三星、苹果同步开展产品验证，AI 服务器芯片（如 Baltra 型号）率先实现导入应用。
2027 年：试点产线正式落地，台积电 CoPoS、英特尔 EMIB 玻璃基板量产线相继投产，产品良率逐步爬坡至 85% 以上。
2028-2029 年：行业进入快速放量阶段，高端 FC-BGA 及 Chiplet 封装领域渗透率提升至 20%-30%，产品价格回落至有机基板的 1.5-2 倍。
2030 年：玻璃基板主导高端市场，在 AI、GPU 及高速光模块领域渗透率超 50%，中低端市场仍以有机基板为主要选择。
2.中国产业链节奏（滞后国际约 1 年）预计2028 年：国内载板厂或小批量试产，配套国产 AI 芯片与光模块。
四、玻璃基板适用场景：
1.玻璃基板（2026–2028 导入）
AI 训练芯片、高端 GPU、FC-BGA 封装及高速光模块、CPO 等场景，将陆续导入玻璃基板方案；
在 2.5D/3D 先进封装中，可替代传统硅中介层，实现降本增效、提升量产能力。
2.有机基板（2030 年前或维持有机）
消费电子 PCB：手机、平板、笔记本终端，侧重成本控制，性能需求偏低。
工业及车用通用 PCB：无高速、高功率工况约束，以性价比为选型核心。
入门级服务器与通信板卡：SerDes 速率低于 56Gbps，有机基板即可满足应用需求。
