【引言】
钙钛矿太阳能电池（PSC）由于其载流子寿命长、带隙可调和匹配的光学吸收而最近取得了进展。据报道，单结PSC的功率转换效率(PCE)已达到26.1%，与硅太阳能电池(Si-PSC)相当。为了追求更高的效率，钙钛矿串联太阳能电池引起了人们的兴趣。 全钙钛矿串联太阳能电池是钙钛矿串联太阳能电池的一种。
全钙钛矿串联太阳能电池由窄带隙PSC（NBG PSC）和宽带隙PSC（WBG PSC）组成。
人们已经开展了许多工作来探索由 Sn/Pb 合金钙钛矿层组成的 NBG
PSC，据报道效率为 23-24%。 WBG PSC的效率提升是另一个重要课题。
由于Sn/Pb钙钛矿太阳能电池的带隙约为1.2 eV，因此顶部PSC层的带隙必须约为1.7-1.8 eV。我们选择FA0.8Cs0.2PbI1.8Br1.2作为顶层。众所周知，聚[双(4-苯基)(2,4,6-三甲基苯基)胺](PTAA)是代表性的空穴传输层。然而，钙钛矿由于其疏水性，其表面不能很好地接触。 因此，往往形成的钙钛矿薄膜质量比较差。因此，开发更加合适的HTL，以进一步提高薄膜的质量和器件的性能十分重要。
【研究进展】
近日，日本国立电气通信大学的研究人员（毕欢：ORCID: 0000-0001-7680-9816；Shuzi Hayase 教授和沈青教授：ORCID: 0000-0001-8359-3275）联合东京大学的研究人员（Hiroshi
Segawa教授：ORCID0000-0001-8076-9722）和考纳斯理工大学的研究人员 （Saulius Grigalevicius教授）在ACS Energy LETTERS上发表了一篇题目为“All-Perovskite Tandem Solar Cells Approach 26.5%
Efficiency by Employing Wide Bandgap Lead Perovskite Solar Cells with New
Monomolecular Hole Transport Layer” 的研究文章，该工作合成了一种新型自组装分子（4dp3PACz）并且证明4dp3PACz的单分子层作为空穴传输层比之前报道的2PACz和PTAA更好。测试证明在4dp3PACz上制备的钙钛矿层具有更好的质量，例如更低的载流子陷阱密度、更长的载流子寿命和大的电荷复合阻力，这可能是由于4dp3PACz的亲水特性和有利的能带弯曲（能级匹配以及由于费米能级引起的能带弯曲）。 同时-4dp官能团还可以有效钝化薄膜中的缺陷。最终器件的光电转换效率达17.17%（1.77 eV带隙）。 此外也报道了效率为26.47%的全钙钛矿/钙钛矿串联太阳能电池。
【图文简介】

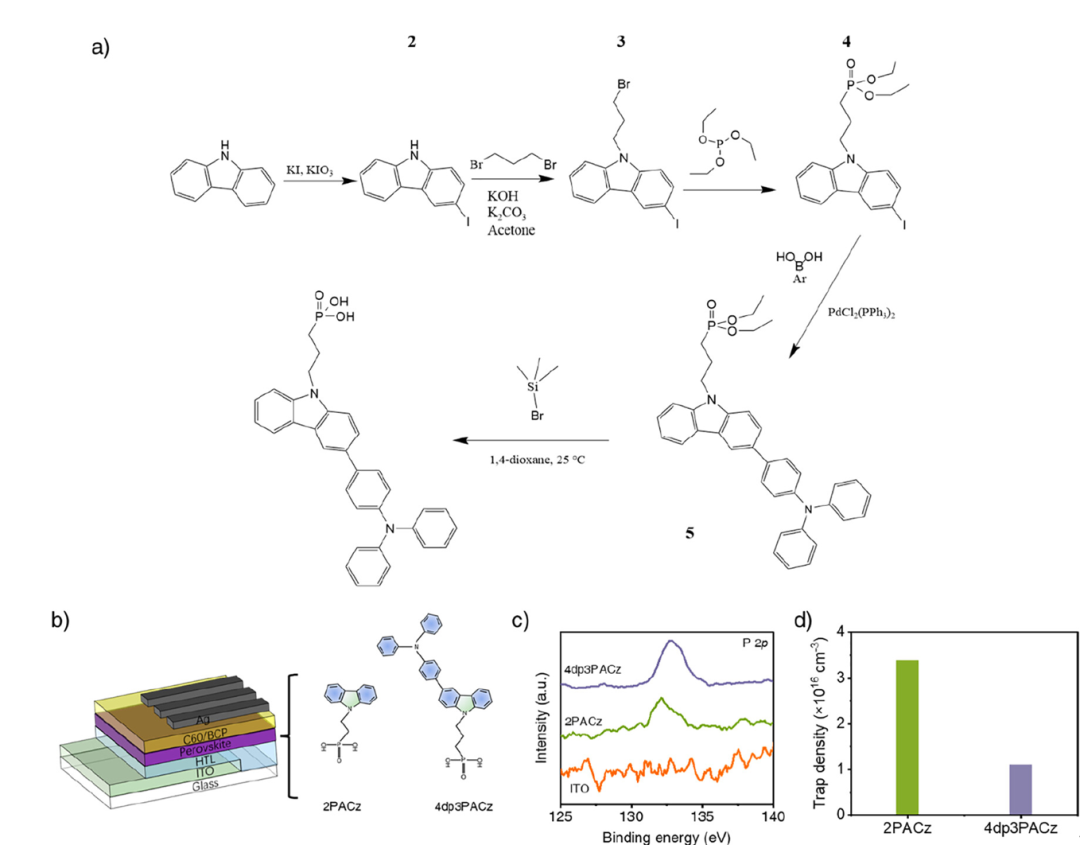

(a)
4dp3PACz的合成路线。
(b) 本工作中使用的器件结构和分子示意图。
(c) 不同基底上测试的P 2p XPS 信号（ITO, ITO/2PACz和ITO/4dp3PACz）。
(d) 不同基底上制备的钙钛矿薄膜的缺陷密度评估。

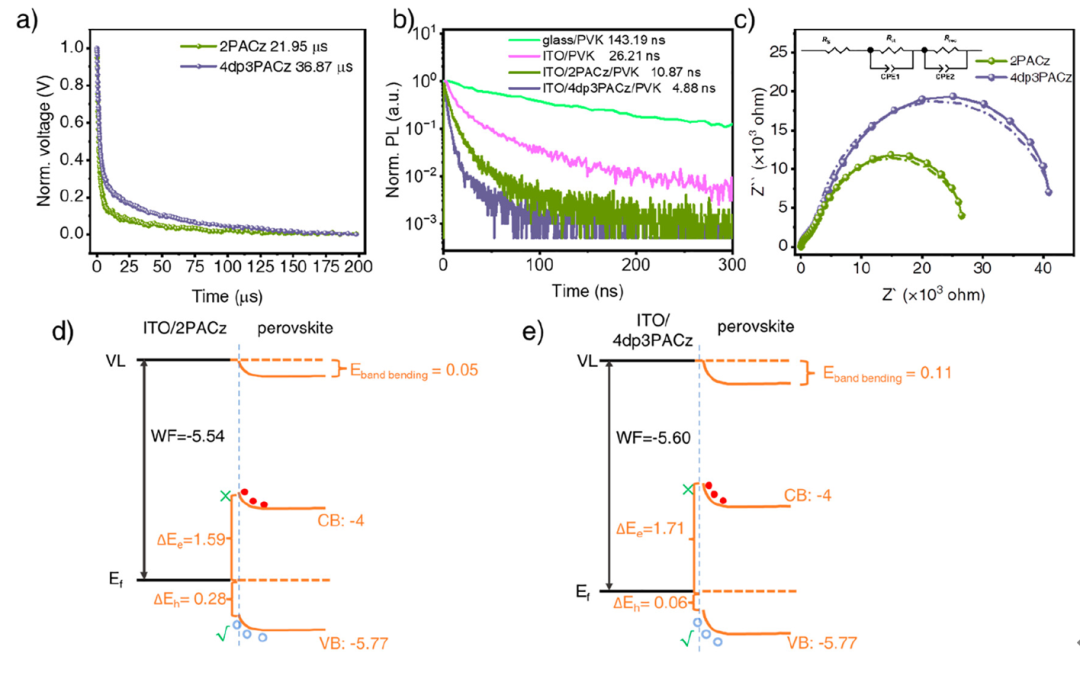

(a) 以 2PACz 或 4dp3PACz 作为 HTL 的器件的 TPV 曲线。
(b) 沉积在玻璃、ITO、ITO/2PACz 和 ITO/4dp3PACz 上的钙钛矿薄膜的 TRPL 曲线。
(c)控制器件和目标器件的EIS测试。
(d) 评估ITO/2PACz/PVK 和 (e) ITO/4dp3PACz/PVK 的能带弯曲。

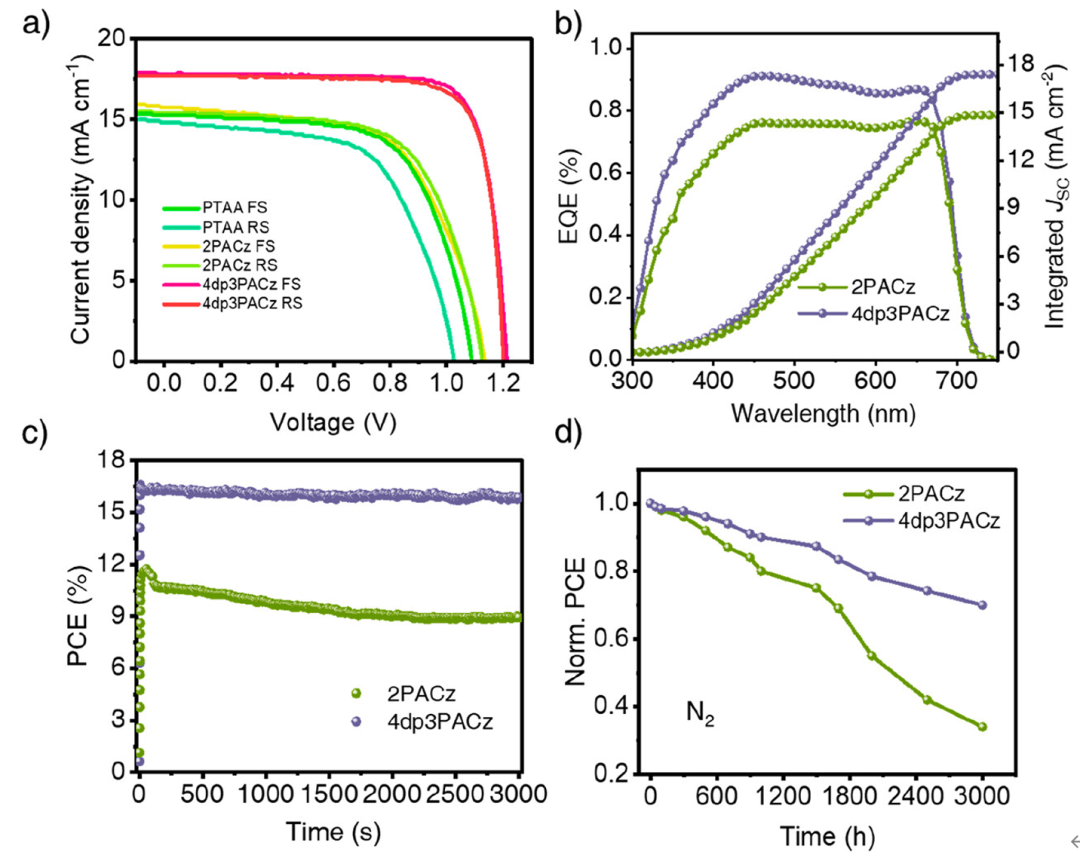

(a) 使用 PTAA-、2PACz- 和 4dp3PACz 作为空穴传输层制备的器件的正向和反向扫描 J-V 曲线特性。
(b)
2PACz 和 4dp3PACz作为HTL制备的器件的IPCE测试。
(c)不同HTL的器件的MPPT测试结果。
(d) 不同HTL的器件的长期稳定性测试。

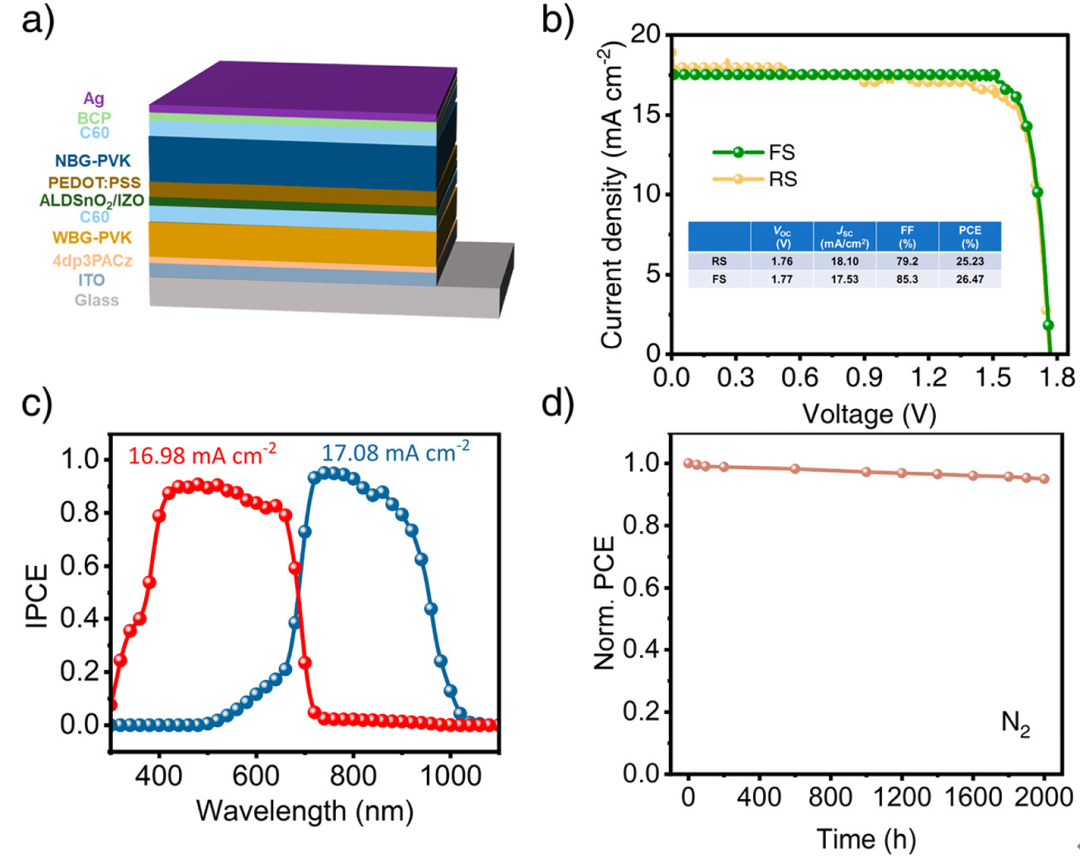

（a）本工作中使用的全钙钛矿串联太阳能电池的结构。
以 4dp3PACz 作为 HTL 的全钙钛矿叠层器件的 (b) J-V 曲线和 (c) IPCE曲线。
(d) 在充氮手套箱中老化的未封装串联
全钙钛矿叠层PSC 的稳定性。
【文献链接】
Bi,
H.; Liu, J.; Zhang, Z.; Wang, L.; Beresneviciute, R.; Tavgeniene, D.; Kapil,
G.; Ding, C.; et al. All-Perovskite Tandem Solar Cells Approach 26.5%
Efficiency by Employing Wide Bandgap Lead Perovskite Solar Cells with New
Monomolecular Hole Transport Layer. ACS energy letters 2023. DOI:
10.1021/acsenergylett.3c01275.
Web: https://pubs.acs.org/doi/10.1021/acsenergylett.3c01275
知光谷学术QQ群1：623864939
知光谷学术QQ群2：641345719
