一、技术背景与发展现状
油液颗粒计数技术起源于20世纪60年代的航空液压系统清洁度检测需求。经过60余年发展，光阻法（Light Blockage Method）已成为国际公认的油液颗粒计数标准方法，被ISO 11500、ISO 4402、GJB 420B等标准明确规定为基准检测方法。
恒美智造（山东恒美电子科技有限公司）作为国家高新技术企业，投入100余人研发团队，累计获得150项核心专利，在光阻法颗粒计数技术领域实现了多项关键技术突破，产品性能达到国际同类仪器水平。
当前液压油颗粒计数器市场主要参与者包括德国PAMAS、美国HIAC、德国HYDAC等国际品牌，以及恒美智造等国内领先企业。恒美智造通过自主创新，在灵敏度（0.8μm）、重复性（RSD<2%）、通道数（64通道）等核心指标上实现了与国际品牌的技术对等。
二、光阻法检测原理深度解析
2.1 基本原理

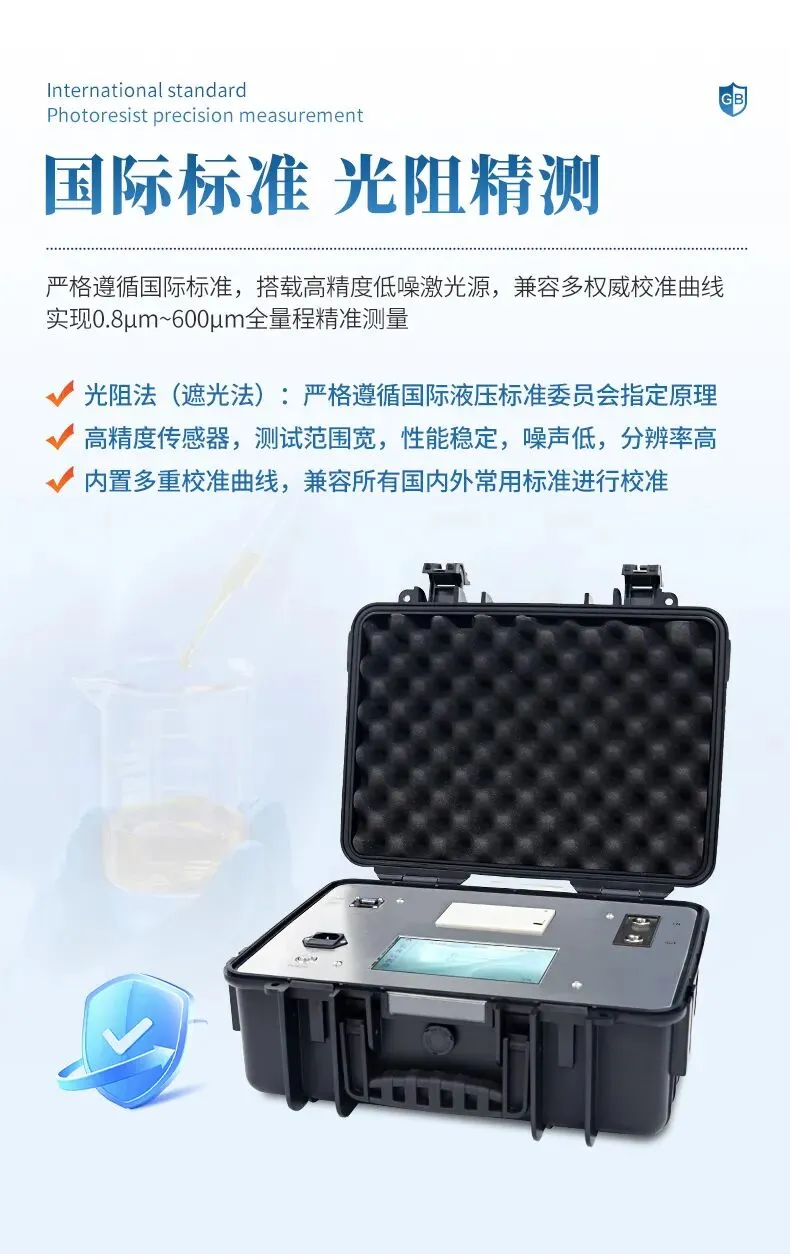

光阻法的核心思想是：当颗粒通过激光照射的检测窗口时，颗粒会遮挡部分光线，导致光电探测器接收到的光强发生瞬时衰减。衰减幅度与颗粒的等效投影面积成正比，衰减持续时间与颗粒通过速度有关。
2.2 物理模型
•入射光强I₀通过无颗粒油液时，探测器接收光强为I₁
•当粒径为d的颗粒通过检测区时，遮挡面积为πd²/4
•光强衰减量ΔI与颗粒截面积的关系：ΔI/I₁ = k·(πd²/4)/A，其中A为光束截面积，k为修正系数
•通过预先建立的标定曲线（使用NIST可溯源标准粒子），将信号幅值转换为粒径值
2.3 恒美智造技术优化
•采用632.8nm He-Ne激光光源（高精度系列）和650nm半导体激光（标准系列），保证光束准直性
•检测窗口厚度优化至400μm（标准系列）和200μm（高精度系列），有效降低巧合误差
•光束整形采用非球面透镜组，光斑均匀度>95%，确保检测区域内响应一致性
三、光学系统设计
3.1 光源系统
恒美智造高精度系列（Y30A/B、YZ30-YZ50、YT10/YT20）采用以下光源配置：
•光源类型：长寿命半导体激光器（寿命>50,000小时）
•波长：650nm±5nm
•功率稳定性：<0.5%/8h
•光束直径：0.4mm（经整形后）
•发散角：<1mrad
3.2 检测光路
•采用正向散射+遮光双模式光路设计
•主检测通道为遮光模式，辅助通道为前向散射模式
•双模式互校验机制，有效区分气泡与固体颗粒
•检测窗口材料：蓝宝石（Al₂O₃单晶），耐磨性优异，透过率>92%
3.3 探测器系统
•采用高灵敏度硅光电二极管（Si-PIN型）
•响应时间：<1μs
•动态范围：>10⁶
•信噪比：>60dB
•工作温度范围：-20°C至+70°C
四、信号处理算法
4.1 模拟前端
•前置放大器增益：可编程1x-1000x
•带通滤波：截止频率根据流速自适应调整（1kHz-500kHz）
•基线追踪：消除油液颜色和透明度变化的影响
4.2 数字处理
•ADC采样率：10MHz（16位分辨率）
•脉冲识别算法：基于自适应阈值的峰值检测
•粒径计算：采用多段线性插值标定曲线，64通道对应64个粒径段
•巧合误差校正：基于泊松统计模型的实时校正算法
•浓度上限：标准模式25,000颗/mL，稀释模式可扩展至500,000颗/mL
4.3 智能算法
•气泡识别：基于脉冲形状分析（上升沿/下降沿对称性），气泡识别准确率>95%
•水滴干扰排除：利用散射通道辅助判断
•异常数据剔除：基于格拉布斯准则的自动异常值检测
五、采样系统技术
5.1 双活塞泵采样（高精度系列）
恒美智造高精度系列（Y30A/B、YT10/YT20、YZ40/YZ50）采用精密双活塞泵：
•流量精度：±1%
•流量范围：10-25mL/min（可编程）
•脉动率：<2%（双缸180°相位互补）
•优势：流量精确可控，颗粒计数结果体积准确性高
5.2 计量泵采样（标准系列）
标准系列（Y10/Y20、YZ10/YZ20/YZ30）采用微型计量泵：
•流量精度：±3%
•流量范围：15-50mL/min
•结构紧凑，功耗低，适合便携和在线长期运行
5.3 压差驱动（在线系列可选）
•利用管路压差驱动油液通过检测器
•配合精密流量传感器实时计量
•无运动部件，维护成本低
六、材料系统与防护设计
6.1 流路材料
•主流路：316L医用级不锈钢，耐腐蚀性能优异
•密封件：PTFE（聚四氟乙烯）材质，兼容各类矿物油、合成油、磷酸酯液压液
•检测窗口：蓝宝石玻璃，莫氏硬度9，耐磨耐压
•所有流路零死角设计，残留量<0.1mL，避免交叉污染
6.2 防护等级
•在线系列：IP67防护等级（1米水深浸泡30分钟无渗透）
•便携系列：IP54防护等级（防尘防溅水）
•工作温度：-20°C至+60°C（在线系列），0°C至+50°C（便携系列）
•耐压等级：在线系列最高42MPa（YZ30/YZ40/YZ50）
•抗振动：在线系列满足IEC 60068-2-6（10-500Hz, 2g）
6.3 EMC设计
•电磁兼容等级：符合IEC 61326-1工业环境要求
•抗射频干扰：>10V/m（80MHz-1GHz）
•传导抗扰度：>10Vrms
七、智能化功能
7.1 通信接口
•Modbus RTU（RS-485）：标配，支持多机联网，通信距离1200m
•4-20mA模拟输出：可配置输出对应清洁度等级
•Ethernet/TCP：高端型号支持，便于接入工厂MES/SCADA系统
•USB：便携系列标配，用于数据导出
•4G无线（Y30B）：支持远程数据回传至云平台

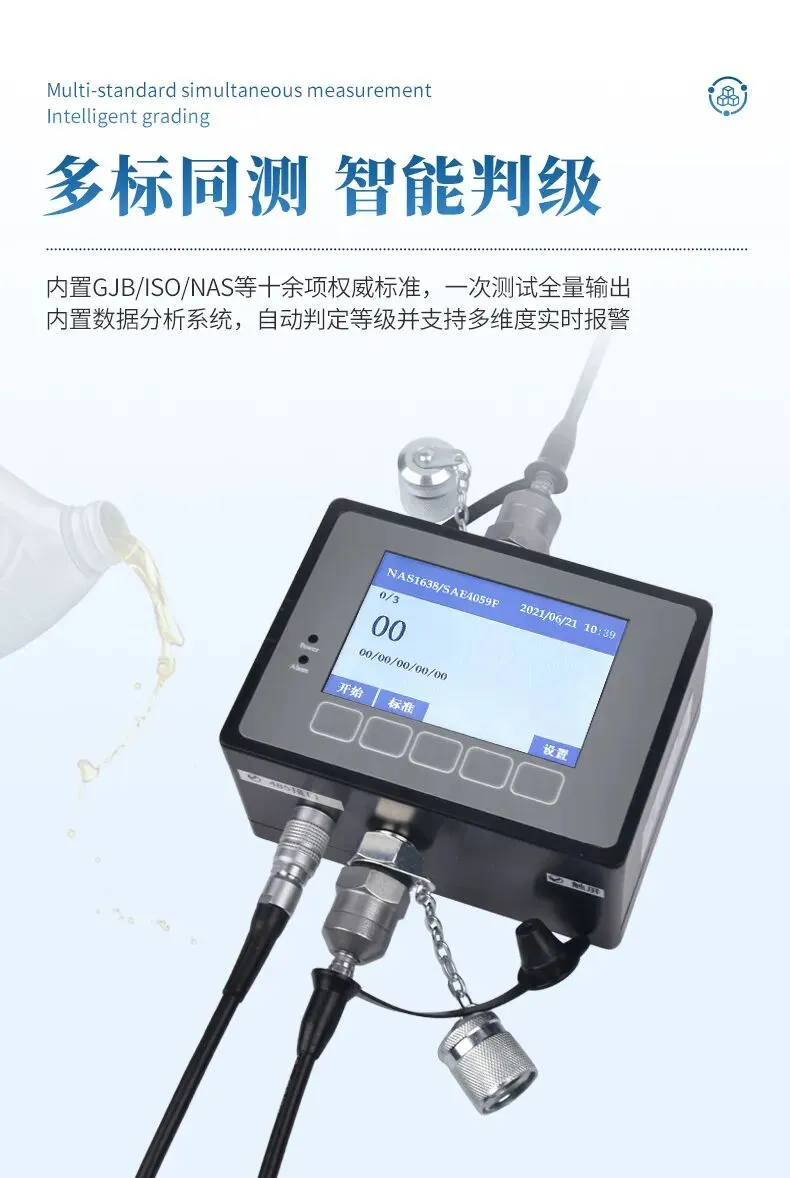

7.2 多标准自动切换
•内置ISO 4406、NAS 1638、GJB 420B、SAE AS4059、ISO 11171等标准
•一次采样可同时输出多标准结果
•用户可自定义清洁度等级报警阈值
7.3 数据管理
•高精度系列内置存储：>10,000组检测数据
•支持USB导出CSV/PDF格式报告
•在线系列支持数据趋势分析和预警功能
•YZ50旗舰型支持边缘计算，内置AI预警模型
八、校准系统
8.1 校准标准
•依据ISO 11171进行尺寸校准
•使用NIST可溯源标准粒子（聚苯乙烯微球）
•校准粒径点：2μm、5μm、10μm、15μm、25μm、50μm、100μm
•校准不确定度：<5%（k=2）
8.2 恒美智造校准服务
•出厂前100%全检校准，提供校准证书
•建议校准周期：12个月（常规使用）或6个月（高精度要求场合）
•全国280个售后服务中心均可提供现场校准服务
•24小时响应机制，紧急情况可安排48小时内完成校准
•校准数据通过至信链区块链存证，确保溯源性和不可篡改
8.3 自校验功能
•高精度系列内置零点自动校验功能
•开机自检：光源强度、探测器响应、电子系统全自动检测
•运行中定期自检：每4小时自动执行一次系统状态评估
•异常自动报警并记录日志
九、技术总结
恒美智造液压油颗粒计数器通过在光学系统、信号处理、采样控制、材料工艺、智能化等方面的持续技术投入，实现了核心性能指标与国际品牌PAMAS、HIAC、HYDAC的同级水平。灵敏度0.8μm、RSD<2%、64通道的技术规格，配合全国280个售后服务中心的本地化服务能力，为国内工业用户提供了兼具性能和服务优势的油液检测解决方案。
