行业观察 | 从VCSEL到硅光,从InP外延到光栅制作揭开高速光通信的技术密码

光纤里的

“翻译官”

一文读懂光模块与光芯片的奥秘

图1  光模块完成光电互转，实现跨距离数据传输

光模块里住着两类核心芯片，它们分工明确、协同作战。

光芯片可以分为有源和无源两大阵营。

有源光芯片是动态的执行者：

• 激光器（Laser Chip）：负责"电变光"，是光信号的发射源。主流型号有VCSEL、DFB、EML等，直接决定了光模块能跑多快、能传多远；

• 探测器（PD）：负责"光变电"，是光信号的接收端，常见有APD和PIN两种类型。

无源光芯片是默默支撑的基础设施：

• PLC芯片（光分路器）：把一束光分成多束，或把多束光合并，就像高速公路上的分合流匝道；

• AWG芯片（阵列波导光栅）：让不同波长的光信号走不同的"车道"，实现波分复用——这是让一根光纤同时传输海量数据的关键技术之一。

此外，近年来兴起的硅光芯片，以硅为主体，将调制器、波导、耦合器等功能集成在同一颗芯片上，大幅提升集成度，是下一代高速光通信的重要方向。

图2 光模块内部芯片架构：光芯片负责光电转换，电芯片负责信号处理

这三者协同工作，确保每一个比特都能准确无误地送达目的地。

选择哪种激光器，决定了光模块的"性格"。目前行业内主要有三条技术路线：

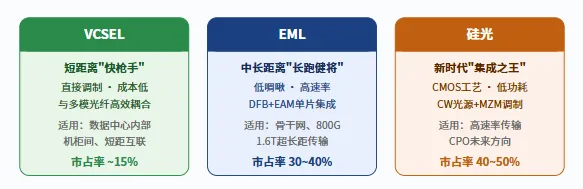

图3 三种主流光模块方案对比（市占率数据来源：LightCounting）

VCSEL（垂直腔面发射激光器）采用直接调制技术，工艺成熟、成本低廉、响应快。它最大的优势是与多模光纤的耦合效率极高，非常适合数据中心内部、机柜间、服务器与交换机之间的短距高速连接。

但VCSEL也有其局限——输出功率有限，一旦距离拉长，信号就容易"力不从心"。

EML（电吸收调制激光器）是目前高速长距离传输场景的首选。它的独特之处在于将DFB激光器与电吸收调制器集成在同一InP衬底上：

• 低啁啾效应：波长漂移大幅减弱，信号更纯净；

• 调制速率高：轻松适配100G、200G乃至更高速率；

• 传输距离长：可以满足骨干网、长途链路的严苛要求。

当然，鱼和熊掌不可兼得——EML工艺极为复杂，良率低，还对温度高度敏感，需要精密温控。目前已广泛应用于800G/1.6T超高速传输及国家骨干网。

硅光方案依托成熟的CMOS工艺，配合外置CW（连续波）激光器作为光源，由马赫-曾德调制器（MZM）完成信号调制。

相比EML方案，硅光有三大优势：成本更低（一颗光源驱动多通道）、工艺壁垒较低（更易量产）、高速率下功耗更低。不过，外置光源带来的耦合插损是目前最大短板。

如果你以为芯片制造只是"光刻+刻蚀"那么简单，光芯片的生产流程会让你大开眼界。

图4 光芯片制造四大核心环节，外延生长是技术壁垒最高的关键步骤

光芯片的基底通常采用砷化镓（GaAs）或磷化铟（InP）。这些原材料需要经过提纯、拉晶、切割、抛光等一系列精密工序，才能成为合格的单晶衬底。

目前，大规格高品质InP衬底的供应，几乎被日本住友电工、AXTI（北京通美）、日本JX三家厂商垄断，三者合计市占率高达86%。

光芯片真正的功能，来自于衬底之上纳米级精度的外延层堆叠——多层不同组分的半导体薄膜，每一层的厚度误差都不能超过纳米量级。

这一步主要依赖MOCVD（金属有机化学气相沉积）设备。而全球MOCVD设备的主要供应商AIXTRON、Veeco，目前交货周期已长达7个月以上，加上后续调试还需3~4个月，这直接成为全球光芯片产能扩张的瓶颈之一。

这一阶段包括光栅制作、波导光刻、刻蚀、金属化等核心工序。其中，光栅制作是技术壁垒最高的一环：高端EBL设备的交期普遍超过12个月，市场由日本JEOL、德国Raith等少数厂商主导。

图5 光芯片国产替代面临三重壁垒：技术、产能与产业链验证

外延生长和光栅制作，是光芯片的两大核心壁垒。目前，海外头部厂商高速激光器的良率稳定在60%以上，而国内厂商普遍还在30%~40%的爬坡阶段。随着光模块速率不断提升（200G及以上），对工艺的要求只会更高。

外延生长和光栅制作，是光芯片的两大核心壁垒。目前，海外头部厂商高速激光器的良率稳定在60%以上，而国内厂商普遍还在30%~40%的爬坡阶段。随着光模块速率不断提升（200G及以上），对工艺的要求只会更高。

即便技术达标，也并不意味着能迅速进入市场。光芯片的验证流程分三步：

1. 厂商内部完成可靠性验证；

2. 交付光模块客户进行5,000小时验证测试；

3. 终端客户再追加5,000小时验证。

整个流程走完，从测试到量产通常需要两年左右。而且，一旦产品在某一环节出现问题，就要重新迭代、重新验证，几乎从头来过。

这也解释了为什么下游模块厂对已验证供应商的依赖那么强——换一家供应商，意味着重新付出两年时间和大量成本。
