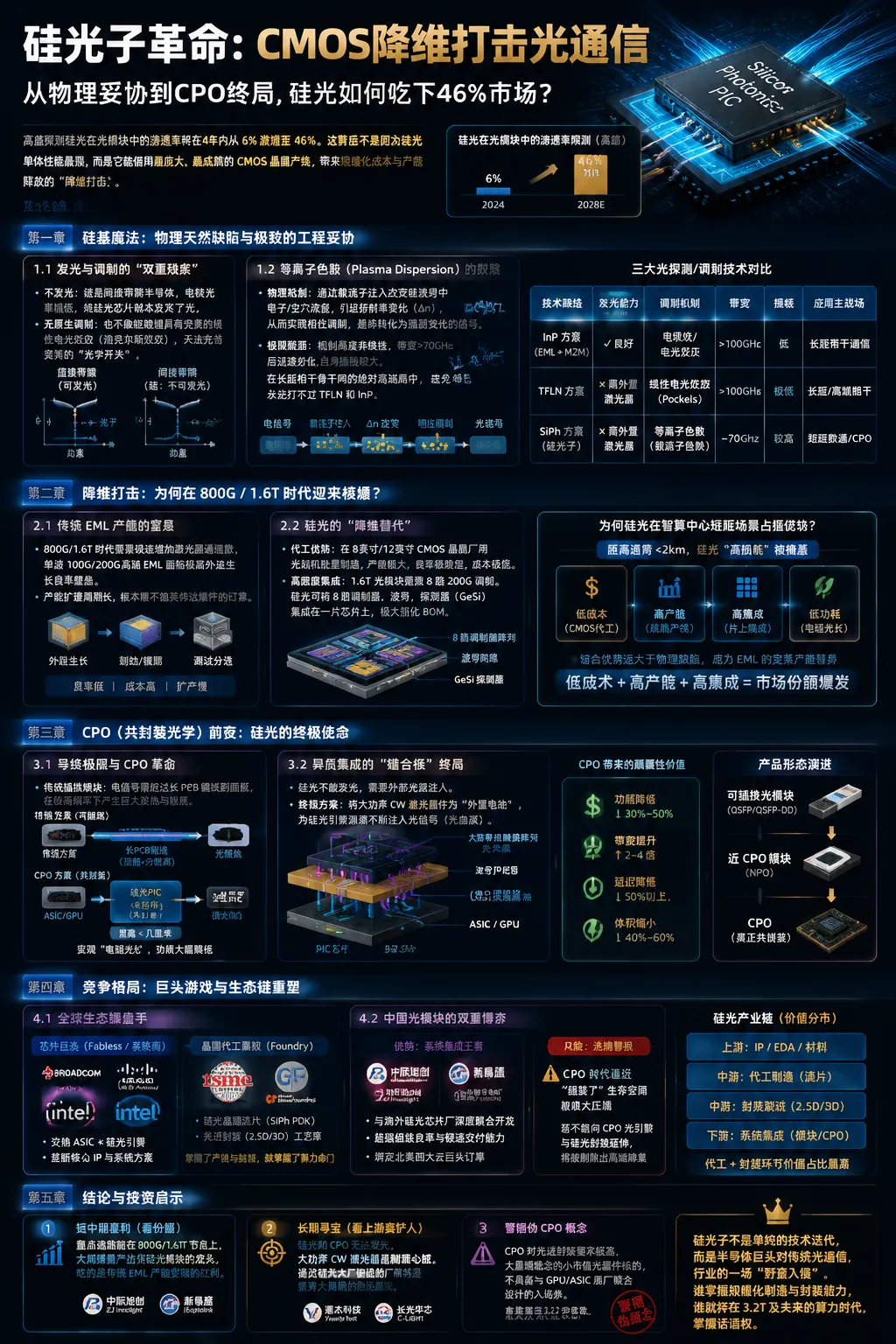

如果说在光模块领域，薄膜铌酸锂（TFLN）是在追求绝对的“单体物理性能极限”，那么硅光子（Silicon Photonics, SiPh）则是一场彻头彻尾的“半导体工业降维打击”。
高盛预测硅光在光模块中的渗透率将在4年内从 6% 激增至 46%。这背后并不是因为硅光的单兵作战能力有多强，而是因为它能借用地球上最庞大、最成熟的 CMOS（如台积电）晶圆产线。本报告深度剖析了这场由“硅”引发的产业海啸：
1. 物理缺陷的妥协：纯硅根本发不了光，连调制信号的天然电光效应都没有。但工程师硬生生通过向硅里“注水（注入载流子）”的方式，将其改造成了通信元件。 2. 高端 EML 的绝佳“备胎”：在 AI 算力爆发导致的 800G/1.6T 需求潮中，高端 EML 激光器产能严重受限。硅光模块凭借庞大的代工产能池，强势切入 500米~2公里 短距智算中心互联，吃下了巨大的市场红利。 3. CPO 的终局召唤：当算力走向 3.2T 甚至更远时，传统的“插拔式”光模块将被淘汰。硅光将作为“光引擎”直接贴合在 GPU 旁边（即 CPO 架构），这场变革将把单纯的“光模块组装厂”彻底踢出高端牌桌。
第一章 硅基魔法：物理天然缺陷与极致的工程妥协
把光器件做在硅上，是所有半导体工程师的终极梦想，但物理学一开始就堵死了这条路。
1.1 发光与调制的“双重残疾”
• 不发光：硅是间接带隙半导体，电转光效率极低，因此纯硅光芯片根本没有办法发光。 • 无原生调制：它也不像铌酸锂那样具有完美的线性电光效应（泡克尔斯效应），无法充当完美的“光学开关”。
1.2 等离子色散（Plasma Dispersion）的救赎
既然天生不行，只能靠外力改造。
• 物理机制：科学家通过类似给硅“掺杂注入”的方式，改变波导中电子或空穴的浓度。载流子浓度的剧烈变化会引起硅折射率的改变，从而改变穿过其中的光束相位，最终转化为强弱变化的信号（调制）。 • 极限瓶颈：由于这种机制是高度非线性的，硅光调制器在带宽突破 70GHz 后就会遭遇极大的阻力，且自身光损耗（插损）较大。所以，在长距离相干骨干网的绝对高端局里，硅光永远打不过 TFLN 和 InP。
第二章 降维打击：为何在 800G / 1.6T 时代迎来核爆？
既然物理性能不是最顶尖的，高盛为什么敢预测硅光的渗透率会狂飙到 46%？答案在于：规模化成本与产能释放。
2.1 传统 EML 产能的窒息
• 当 AI 数据中心进入 800G 和 1.6T 时代，光模块内部需要极速增加激光器通道数。传统单波 100G 甚至 200G 的高端 EML 激光器面临极高的外延生长良率壁垒。其产能扩建周期长，根本喂不饱英伟达爆炸的订单。
2.2 硅光的“降维替代”
• 代工优势：硅光芯片（PIC）是在标准的 8英寸或 12英寸 CMOS 晶圆厂里用光刻机印出来的。产能极大，良率极稳定，成本极低。 • 高密度集成：一个 1.6T 光模块需要 8路 200G 的调制。如果用传统方案，需要把一堆分立器件硬塞进极其狭小的外壳里，良率地狱；而硅光则可以将这 8 路调制器、波导甚至探测器（GeSi）全部集成在一小片硅上，极大降低了 BOM（物料清单）的复杂性。
阶段性结论：由于 AI 数据中心内部的传输距离通常不到 2公里，硅光“光损耗大”的缺点被掩盖，而其“低成本、高产能、高集成”的优点被无限放大。硅光成了 EML 最完美的产能替身。
第三章 CPO（共封装光学）前夜：硅光的终极使命
如果说在可插拔模块时代，硅光只是“备胎”，那么在下一代算力架构中，硅光就是唯一的王。
3.1 导线极限与 CPO 革命
• 现在的光模块是插在交换机面板上的，电信号从内部的核心 ASIC/GPU 走到面板，需要经过长长的 PCB 铜线。在极高频率下，这种“电传输”会产生惊人的发热量和信号损耗。 • CPO（Co-Packaged Optics）：将硅光高度集成的“光引擎（PIC）”直接移到主板上，和 ASIC/GPU 紧紧挨在一起封装（通常相距不到几厘米）。实现“电短光长”，整体功耗骤降。
3.2 异质集成的“缝合怪”终局
• 前面说过，硅光不能发光。在 CPO 架构下，怎么给它提供光源？ • 外挂/异质集成：目前的终极方案是利用我们在之前报告中提到的 大功率 CW（连续波）激光器芯片。把大功率 CW 激光器作为“外置电池”，源源不断地向 CPO 里的硅光引擎注入“光血液”。这就是目前 源杰科技 等纯正光芯片厂商备受追捧的深层逻辑。
第四章 竞争格局：巨头游戏与生态链重塑
硅光的生态玩法彻底推翻了传统光器件的 IDM 模式，转变为 “Fabless（设计） + Foundry（代工） + 封测（封装）” 的典型半导体产业链。
4.1 全球生态操盘手
• 芯片巨头（Fabless / 系统商）：Intel（最早将硅光商用，但逐渐被边缘化）、Broadcom（交换ASIC与硅光引擎的绝地融合霸主）、Cisco（通过收购 Acacia 垄断核心 IP）。 • 晶圆代工霸权（Foundry）：台积电（TSMC）、GlobalFoundries（GF）。谁掌握了硅光晶圆流片和先进 2.5D/3D 封装工艺库（PDK），谁就扼住了全球算力的命门。
4.2 中国光模块的双重博弈
国内缺乏顶尖的高端硅光代工厂，但这并没有妨碍 中际旭创、新易盛 坐上铁王座。
• 超强的系统集成能力：中际旭创等龙头通过与海外顶尖硅光芯片厂（甚至是英伟达自身）深度联合开发，以强大的“组装良率、极速交付能力”死死绑定了北美四大云巨头的订单。 • 生死存亡的洗牌警报：随着 CPO 时代的逼近，“组装厂”的生存空间将被极大压缩。传统光模块厂如果不像中际旭创那样提前向 CPO 光引擎和硅光封装延伸，必将在这场大洗牌中被剔除出局。
结论与投资启示
硅光子并非单纯的技术迭代，而是半导体巨头对传统光通信行业的一场“野蛮入侵”。
1. 短中期套利（看份额）：重点追踪能在 800G/1.6T 节点上，大规模量产出货硅光模块的龙头（如中际旭创、新易盛），他们吃的是传统 EML 产能受限的红利。 2. 长期寻宝（看上游卖铲人）：既然硅光和 CPO 无法发光，那些能提供顶级、高可靠性、过硅光大厂验证的 大功率 CW 激光器厂商（如源杰科技、长光华芯），将是贯穿整个硅光大周期最硬的隐形赢家。 3. 警惕伪 CPO 概念：CPO 对先进封装（晶圆级封装、高密度引线）的要求极高，目前国内大量蹭 CPO 概念的小市值光器件标的，实际上根本不具备和 GPU/ASIC 原厂联合设计的入场券。
