核心摘要
如果将光通信比作高速公路，发光芯片（激光器）是提供光源的“引擎”，那么光调制器芯片就是决定数据传输能有多快的“油门与离合器”。在 400G 以前的时代，业界普遍采用电流明暗直调激光器发光；但在进入 800G、1.6T AI算力爆炸时代后，直调带来的色散问题成为死穴，“外调制技术”（光长亮，由调制器高速充当开关截断光束） 成为绝对的刚需。
本报告深度聚焦光调制器领域的终极路线之争，得出三大核心论断：
1. 三大平台决战：InP 调制器是当下的高端顶梁柱，硅光（SiPh）是降本集成的终极幻想，但薄膜铌酸锂（TFLN） 凭借不可思议的超大带宽与低损耗，正成为下一代 AI 算力与相干通信不可逾越的“光学硅”。 2. “刻蚀如登天”的工艺地狱：薄膜铌酸锂的产业链上，最大的卡脖子点在于铌酸锂材料“化学性质极度稳定”，传统半导体的干法刻蚀极难奏效。这导致 Fabless（代工）模式几近瘫痪，唯有纯正的 IDM 龙头（如光库科技） 才能在极早期收割市场。 3. 未来的王座属于“异质集成”：硅光的低成本与 TFLN 的高性能并非你死我活，未来的终极形态必定是 硅光+薄膜铌酸锂的异质集成（Hybrid Integration）。

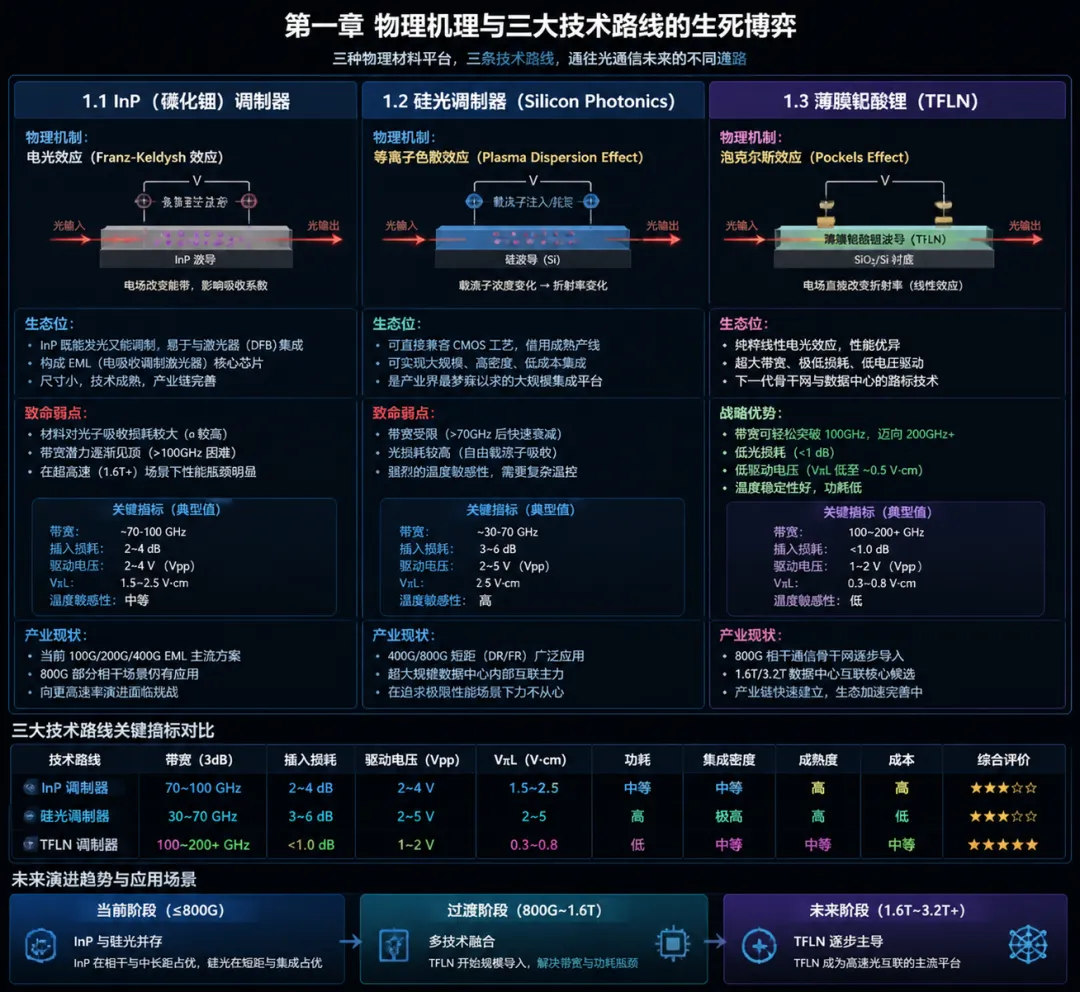

第一章 物理机理与三大技术路线的生死博弈
在光通信的调制器战场上，目前有三种截然不同的物理材料平台在殊死搏斗。
1.1 InP（磷化铟）调制器：当前的性能中坚
• 物理机制：利用电光效应（Franz-Keldysh 效应）。 • 生态位：由于 InP 既能发光又能做调制器，它可以与激光器（DFB）完美集成在一起（这就构成了之前我们提到的 EML 芯片）。它尺寸小，技术成熟。 • 致命弱点：材料对光子的吸收损耗较大。在追求 1.6T、3.2T 甚至更高波特率的未来，InP 的带宽潜力逐渐见顶。
1.2 硅光调制器（Silicon Photonics）：集成的狂欢与物理的枷锁
• 物理机制：等离子色散效应（Plasma Dispersion Effect）。通过注入或耗尽载流子来改变硅的折射率。 • 生态位：它是产业界最梦寐以求的方案。因为它可以直接借用台积电等成熟廉价的 CMOS 产线，实现成百上千个光器件在一块便宜的硅晶圆上高密度集成。 • 致命弱点：由于这种物理机制的非线性特征，硅光调制器在带宽突破 70GHz 后举步维艰，且光损耗偏高，同时对温度极度敏感。它是降本的神器，但在追求绝对性能极限的场景下力不从心。
1.3 薄膜铌酸锂（TFLN）：被唤醒的“光学硅”
• 物理机制：泡克尔斯效应（Pockels Effect）。一种极其纯粹的线性电光效应。 • 生态位：传统体块状的铌酸锂体积庞大且电压高。但当它被切片剥离成纳米级薄膜（TFLN）后，奇迹发生了：它同时具备了超大带宽（轻松突破 100GHz 甚至推向 200GHz）、极低的光损耗、以及极低的驱动电压。 • 战略地位：在 800G 相干通信骨干网，以及 1.6T/3.2T 数据中心短距互联的下一代路标中，TFLN 被认为是唯一能完美兼顾带宽与功耗的“六边形战士”。

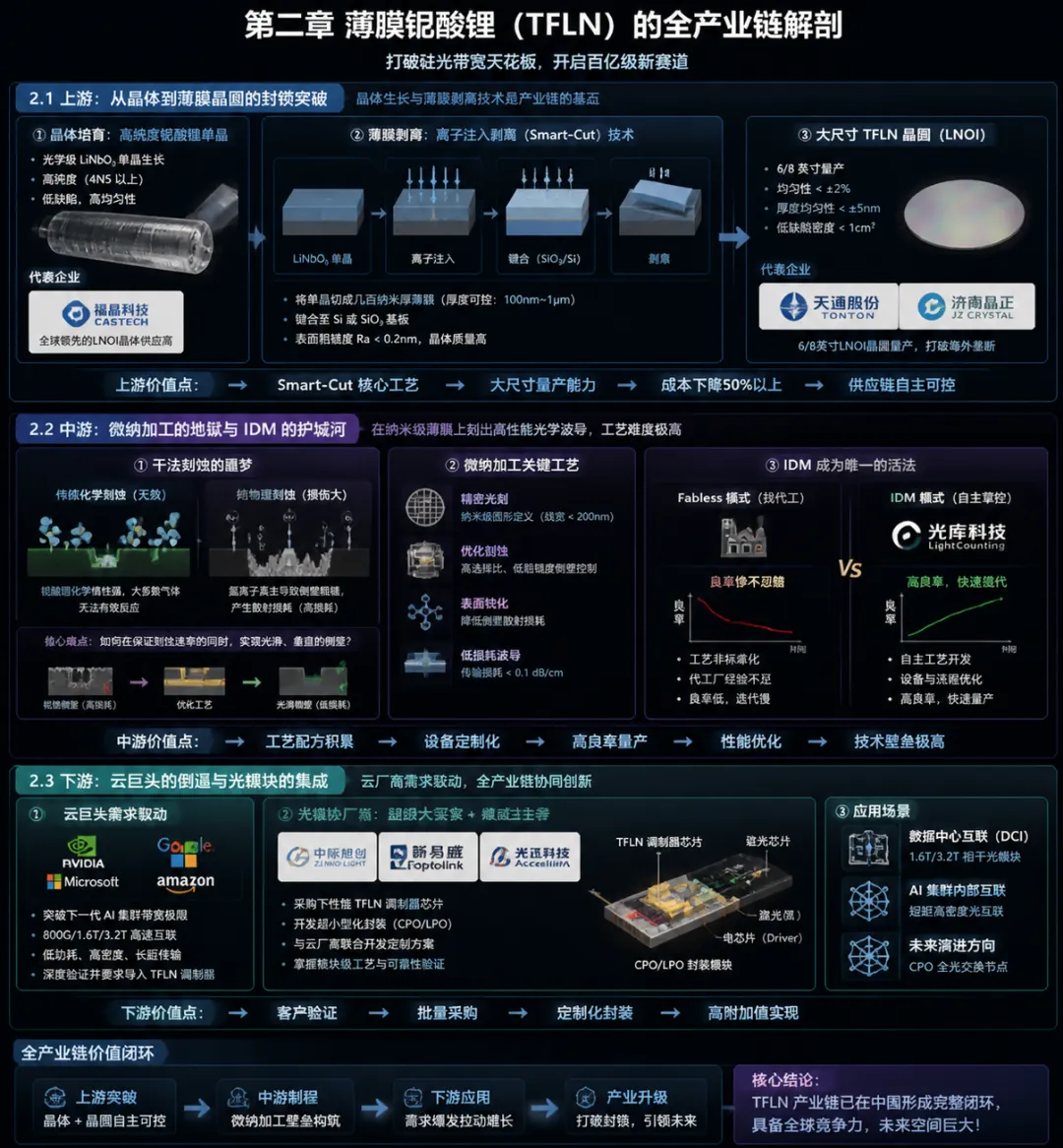

第二章 薄膜铌酸锂（TFLN）的全产业链解剖
由于 TFLN 承载着打破硅光带宽天花板的希望，一条崭新且充满暴利的产业链正在中国大地生根发芽。
2.1 上游：从晶体到薄膜晶圆的封锁突破
铌酸锂晶体的生长和薄膜剥离技术是产业链的基石。
• 晶体培育（如福晶科技）：需要极高纯度的光学级铌酸锂单晶。 • 薄膜晶圆（LNOI）切片（如天通股份、济南晶正）：运用“离子注入剥离（Smart-Cut）”技术，将单晶切成仅几百纳米厚的薄膜，并键合在硅或二氧化硅基板上。目前国内如天通股份已实现 6/8 英寸大尺寸 TFLN 晶圆的量产，彻底打破了早年高度依赖海外高价晶圆的窘境，为中游降本扫清了障碍。
2.2 中游：微纳加工的地狱与 IDM 的护城河
拿到了极薄的铌酸锂晶圆，如何在这层薄膜上刻出肉眼不可见的光学波导轨道？
• 干法刻蚀的噩梦：铌酸锂具有极强的化学惰性，传统半导体的化学气体对其几乎无效；若用纯物理氩离子轰击，又会产生极其粗糙的侧壁，导致光子在里面传输时像走碎石路一样散射殆尽（高损耗）。 • IDM 成为唯一的活法：因为加工工艺的不成熟与非标准化，Fabless（无晶圆设计）公司如果找代工厂流片，往往良率惨不忍睹。唯有像 光库科技 这样拥有纯正 IDM 能力、自己掌控每一道刻蚀配方与封装流程的企业，才能在早期垄断供货。
2.3 下游：云巨头的倒逼与光模块的集成
在北美，英伟达与谷歌为了突破下一代 AI 集群的带宽极限，已经开始深度验证并要求导入 TFLN 调制器。对于 中际旭创、新易盛、光迅科技 等光模块龙头而言，它们不仅是 TFLN 的超级大买家，更是将其封装进极小尺寸的 CPO/LPO 模块的工艺主导者。
第三章 全球争霸与终极的异质集成
3.1 竞争格局全景图
• 海外先锋：日本老牌光学巨头（如富士通 Fujitsu）占据着极其深厚的技术底蕴；而依托于哈佛大学班底的美国明星初创企业 HyperLight 则在商业化推广和产业链融合上走在前列。 • 中国龙头的多维卡位： • 光库科技：作为全球极少数掌握 TFLN 芯片到器件完整 IDM 量产能力的企业，其在电信级高端相干调制器领域具备极强的话语权，目前正全力杀入数通（Datacom）800G/1.6T 市场。 • 光迅科技：作为国家队龙头，走的是极难的“三修”路线——同时具备 InP、硅光、TFLN 三大平台的协同开发与混合封装能力。
3.2 终局预演：硅光 + 铌酸锂的异质集成 (Hybrid Integration)
既然没有一种材料是完美的，科技的尽头必然是融合。产业界已经看到了未来的清晰图景：硅光晶圆提供便宜、高密度的无源光路与耦合接口；而薄膜铌酸锂仅作为核心的高速调制单元，像创可贴一样“键合（Bonding）”在硅光芯片上。这种异质集成技术（Heterogeneous Integration）将同时吸收硅光的规模化成本优势与 TFLN 的超高带宽性能。谁能在未来 3-5 年攻克“硅与铌酸锂的大规模晶圆级异质键合工艺”，谁就将加冕为 3.2T 乃至更高时代的光互联真王！
