室内电缆桥架安装及架内电缆敷设

1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：

（1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；

（2）非镀锌电缆桥架间连接板的两端跨接铜接地线，接地线最小允许截面积不小于4mm².

（3）镀锌电缆桥架间连接板的两端不跨接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

3、电缆桥架安装应符合下列规定：

（1）直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；

（2）电缆桥架转弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表；

电缆最小允许弯曲半径

（3）当设计无要求时，电缆桥架水平安装的支架间距为1.5~3m；垂直安装的支架间距不大于2m；

（4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；

（5）电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：

与管道的最小净距（m）

（6）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；

（7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

4、桥架内电缆敷设应符合下列规定：

（1）大于45°倾斜敷设的电缆每隔2m处设固定点；

（2）电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；

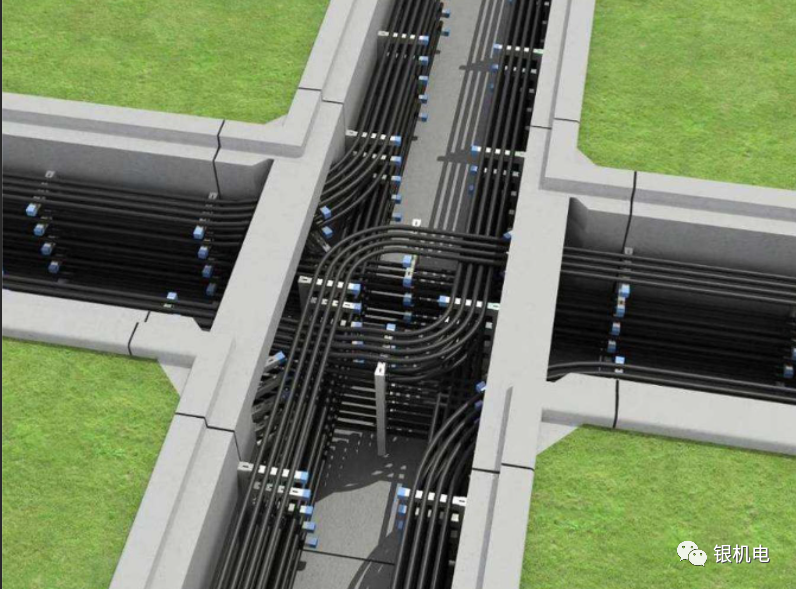

（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5~10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于下表的规定：

电缆固定点的间距（㎜）

5、电缆的首端、末端和分支处应设标志牌。

灯具安装

1、灯具安装前应熟悉电气图纸，检查灯具型号、规格、数量要符合设计用规范要求；

2、安装电气照明装置一般采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞等固定方法, 严禁使用木楔固定。

3、照明灯具在易燃结构、装饰部位及木器家具上安装时，灯具周围应采取防火隔热措施，并选用冷光源的灯具。安装在绝缘台上的电气照明装置，其导线的接头绝缘部分应伸出绝缘台表面。

4、电气照明装置的接线应牢固，电气接触应良好；需接地或接零的灯具非带电金属部分应有明显标志的专用接地螺丝。

5、额定电压220伏金属灯具保护接地要求：

（1）凡安装距地面高度低于2.4米的灯具其金属外壳必须连接保护地线。

（2）凡能进入人的吊顶上安装一般及特殊用途的灯具，由于使用及维修不便，为了安全，其灯具金属外壳应连接保护地线。

（3）灯具的保护接地线应与灯具的专用接地螺丝可靠连接，其保护接地截面应根据灯具的相截面选择，当灯具相线截面小于1.5mm2时，其保护线截面不小于1.5mm2铜芯绝缘线。

（4）灯具固定应牢固可靠，每个灯具固定用的螺栓不少于2个。

（5）当吊顶灯具重量大于3kg时，应采用预埋中钩或螺栓固定。当软线吊顶灯具重量大于0.5kg时，应增设吊杆或吊链来悬吊灯具。

（6）链吊式灯具的吊链应使用法兰盘、镀金铁链或承载电缆等配套产品。吊链灯的灯具不应采用拉力，灯线必须与吊链编插在一起。

（7）连接灯具的软线盘扣、搪锡压线，当采用螺口类头时，相线接于螺口灯头中间的端子上；

电气线路检查及绝缘电阻摇测

1、线路检查：导线的连接及包扎全部完成后，应进行自检和互检，检查导线接头及包扎质量是否符合规范要求及质量检验评定标准的规定，检查无误后进行电线绝缘摇测.

2、绝缘摇测：电线敷好后在器具未安装前进行各支路导线绝缘摇测；线路的绝缘摇测一般选用500V，量程为0～500MΩ的兆欧表。首先按户进行，将灯头盒内的导线分开，开关盒内的导线连通，分别摇测照明、插座、空调支线、干线的绝缘电阻。一人摇测，一人及时读数，摇动速度在120r/min左右，读数应采用1min后的读数为宜，并做好记录，同时请现场监理有关人员到场监督，并签证。

3、注意安全：用兆欧表测定线路电阻时，应防止有人触及正在测定中的线路和设备，雷电气候下禁止测定线路绝缘。
