✦
第一章 破局：
从碳纤维困境到不锈钢逆袭
✦
1.1 碳纤维路线的系统性困局
碳纤维复合材料（CFRP）凭借卓越的比强度（钢材的5-10倍）和比模量，长期被视为航天结构材料的“圣杯”。然而，当SpaceX于2012年启动完全可重复使用的星舰（Starship）设计时，碳纤维的固有物理极限与可重复使用需求之间的结构性矛盾迅速暴露。
热防护“死结”是核心矛盾。碳纤维复合材料的耐温上限受限于聚合物基体，长期工作温度仅180-200℃，即使采用耐温聚酰亚胺也难以突破350℃。但星舰鼻锥区域再入峰值热流密度达1-2 MW/m²，表面温度超过1400-1600℃。这一数量级差距迫使结构依赖外部热防护系统（TPS）的完全隔离保护，形成“材料不耐热→依赖防热层→防热层增重→结构效率下降→需要更轻结构材料”的恶性循环。
更为深层的问题在于热膨胀系数的极端失配。碳纤维纵向热膨胀系数约为-0.5至1.5×10⁻⁶/℃，而环氧树脂基体高达50-80×10⁻⁶/℃，相差近两个数量级。在液氧（-183℃）加注至再入高温（1400℃+）的极端温度循环中，层间剪切应力急剧累积，引发基体开裂、纤维-基体界面脱粘等不可逆损伤。这些微裂纹不仅削弱结构承载能力，更形成推进剂渗透通道，在压力循环载荷下加速疲劳损伤。2003年哥伦比亚号航天飞机事故即为隔热瓦受损后高温气体侵入碳纤维机翼结构导致的灾难性后果，深刻揭示了更为深层的问题在于热膨胀系数的极端失配。“防热-承载”强耦合架构的脆弱性。

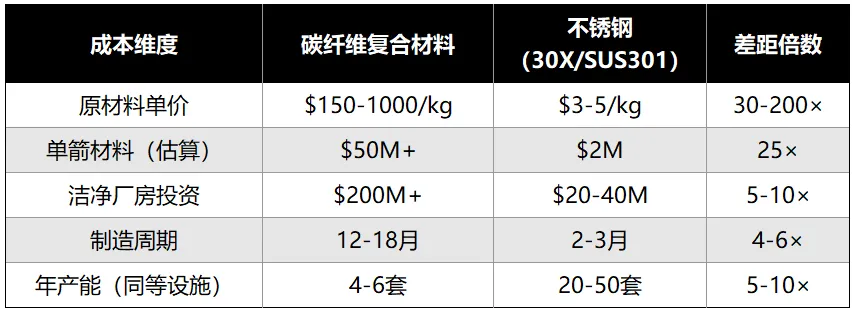

成本困局是弃用的直接推手。航空级T800H碳纤维价格约每公斤150-300美元，航天级高模量碳纤维更高达500-1000美元；而301系列不锈钢薄板工业采购成本仅每公斤3美元左右。67倍的成本差距在星舰级超大型箭体（直径9米、高度50米级）中呈立方级放大——若采用碳纤维制造星舰箭体，仅原材料成本即超过5000万美元，而不锈钢方案可压缩至不足200万美元。
制造工艺成本同样显著。碳纤维制造涉及预浸料制备、手工/自动铺层、热压罐固化（8-24小时）、精密机加、无损检测等多道工序。SpaceX在加州霍桑建造的碳纤维洁净厂房占地超12000平方米，固定资产投资逾2亿美元，年产能却受限于人工铺层效率，预估不超过4-6套箭体。这种“重资产、低产能”模式与每周多发的发射频率目标形成尖锐矛盾。马斯克在2019年初的内部会议中尖锐指出：“我们用碳纤维造一艘原型机的时间，足够不锈钢方案完成三次完整的迭代循环。”
制造复杂性构成产能硬边界。预浸料操作必须在恒温恒湿（23±2℃、相对湿度<60%）的万级洁净车间（ISO 7级）内进行，年运行成本约每平方米500-1000美元。高级技术工人的深度依赖是另一刚性约束——培养一名合格的复合材料技师需2-3年，美国本土具备大型航天器碳纤维制造经验的技术人员不足5000人。质量一致性的固有波动更是商业化运营的隐性风险，与“快速迭代、低成本试错”理念形成根本性冲突。
1.2 标志性转折：星跳者原型机贮箱爆裂
2018年底至2019年初，SpaceX在博卡奇卡基地建造的“星跳者”（Starhopper）碳纤维液氧贮箱，在低温压力循环测试中多次结构性失效。2019年2月的一次严重事故中，贮箱在加注液氧并加压至工作压力时发生结构性爆裂，碎片散落范围达数百米。
失效的直接诱因是碳纤维在超低温环境下的基体脆化与纤维-基体界面脱粘的协同作用。温度从室温骤降至-183℃时，树脂基体断裂韧性下降超过50%，同时碳纤维与基体间的热应力因收缩差异急剧增大，导致界面裂纹萌生和快速扩展。更致命的是液氧渗透-相变-膨胀耦合机制——液氧分子可通过微孔隙和裂纹网络渗透至复合材料内部，在裂纹扩展至临界尺寸时，渗透的液氧与树脂基体发生剧烈氧化反应，形成“化学-力学”耦合的爆炸性失效。
这一事件直接暴露了碳纤维路线在可重复使用场景下的根本性缺陷：低温脆化与压力循环的耦合导致疲劳寿命难以预测，液氧渗透引发的化学敏感性使安全性验证复杂度急剧上升。马斯克迅速决策终止碳纤维路线，转向不锈钢方案——这一转向的速度和彻底性，在传统航天机构中几乎不可想象，却成为SpaceX持续技术领先的重要组织保障。
1.3 第一性原理：从“性能崇拜”到”系统最优”
马斯克在2019年初的论述——“我们一直追求’最先进的材料’，但’最适合的材料’可能完全不同”——表面是对材料选择标准的重新定义，深层则是工程哲学的根本性转变：从“技术驱动”向“需求驱动”的范式迁移。
“最先进的材料”指向孤立的性能指标：比强度、比模量、耐温等级。在此框架下，碳纤维以高出不锈钢5-10倍的比强度稳居榜首，不锈钢因密度较高（7.8 g/cm³ vs. 1.6 g/cm³）被视为“落后”选项。然而，这种评价脱离了具体的系统语境：它将材料抽象为性能数字的载体，忽略了这些数字如何在真实工程系统中转化为功能、成本和可靠性。
“最适合的材料”强调多维匹配：原材料及加工成本、制造周期与产能弹性、全温域力学性能、损伤容限与可修复性、热防护系统复杂度、供应链稳定性。不锈钢在这一综合函数中展现出独特均衡性——虽然比强度不占优势，但在成本、耐温性、低温韧性、制造便利性、可修复性等维度全面领先。
这一思维转变的实质，是将火箭从“技术展示平台”重新定义为“运输工具”。马斯克明确指出，不锈钢“足够便宜，而且生产速度很快”，这使其成为“能找到的最轻适用材料”——注意“适用”二字，恰恰体现了系统约束下的优化逻辑。
可重复使用对材料耐久性的优先序重排尤为关键。 传统一次性火箭只需满足单次任务性能要求，疲劳、蠕变等长期耐久性指标重要性较低。可重复使用火箭要求材料在数十次甚至上百次温度循环、压力循环、振动载荷下保持性能稳定。不锈钢的金属晶格结构对循环载荷的响应行为研究充分、预测模型成熟，而碳纤维的聚合物基体在循环载荷下的损伤累积机理复杂、寿命预测不确定性大。不锈钢的“性能天花板”虽低于碳纤维，但其“性能地板”更高、更可靠——对于需要长期稳定运行的商业运输系统，这一特征具有决定性战略价值。
这一选择最终凝结为自我强化的商业闭环：低成本材料与制造工艺→单位火箭制造成本大幅下降→高频次发射成为可能→快速积累飞行数据与失效模式→技术迭代加速→可靠性提升与成本进一步下降→市场规模扩大→产能规模效应→成本持续优化。
1.4 SpaceX 30X不锈钢：成分-工艺-性能协同设计
SpaceX最初考虑工业界广泛应用的304/304L奥氏体不锈钢，但其常温强度不足（屈服强度约205 MPa）、低温强化幅度有限（20-30%）、高温抗氧化性能在1000℃以上急剧恶化，无法满足星舰极端服役需求。
面对这些性能缺口，SpaceX自主开发了被称为“30X”的专用牌号。其核心创新在于：铬镍当量的精确调控以实现奥氏体基体稳定化；氮合金化——氮作为间隙固溶元素，固溶强化效应约为碳的20-30倍，可同时提高强度和耐蚀性；低温轧制工艺——在液氮温度（-196℃）下轧制，抑制动态回复，积累更高密度位错，同时促进马氏体相变，实现“越冷越强”的异常强化效应。
这一协同设计使30X在星舰服役温度窗口（-183℃至+1470℃）内实现独特均衡：低温强度超越高级碳纤维和铝锂合金（可达室温的2倍），高温抗氧化性能优于304，成本仅约每公斤4美元（碳纤维超过135美元）。更为关键的是加工工艺简便——仅需低温轧机卷压即可达到所需强度和厚度，无需复杂热处理或表面涂层，与“快速制造”哲学高度契合。
30X对“热防护死结”的解开，并非单一性能突破，而是系统层面的重新设计。利用不锈钢本体的高温耐受性，SpaceX采用“不锈钢本体+局部隔热瓦+主动冷却”的复合方案：鼻锥和前缘采用陶瓷隔热瓦重点保护；背风面和侧面不锈钢直接暴露，依靠辐射散热和内部推进剂蒸发冷却；发动机舱采用再生冷却。这一分层策略相比碳纤维方案的全覆盖式厚重隔热瓦，显著减少了隔热瓦覆盖面积（从约80%降至40%以下）、重量和维护工时。且不锈钢表面的损伤修复（焊接、打磨、更换板材）远比碳纤维的复杂修复工艺简便快捷，实现了热防护-结构-制造的解耦。

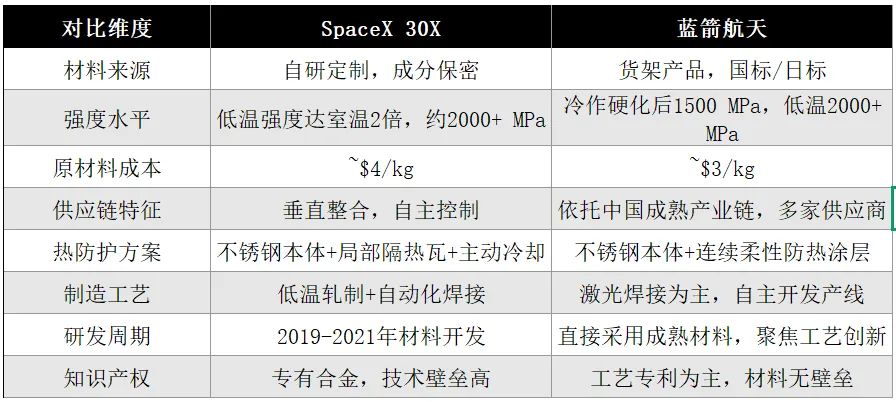

1.5 中美路径对比：30X vs SUS301
SpaceX的30X路线体现了技术领先者的深度定制策略，通过材料自研构建技术壁垒和性能优势。蓝箭航天在朱雀三号上选用SUS301（中国牌号1Cr17Ni7），则体现了后发者的务实选择——直接采用货架产品，依托中国成熟产业链，聚焦工艺创新而非材料开发。
两种策略各有其产业生态适应性：美国航天工业传统上容忍高研发成本以换取性能领先，中国制造业则擅长在成熟技术基础上通过工艺创新实现成本突破。蓝箭的SUS301路线并非对SpaceX的简单跟
随，而是在同一“不锈钢替代碳纤维”范式下，结合本土供应链特征的独立创新。
✦
第二章 重构：
制造模式从“精密仪器”到“交通工具”
✦
2.1 生产空间革命：从洁净厂房到帐篷工厂
传统航天制造设施围绕材料特性展开。碳纤维生产线需要维持恒温恒湿、万级洁净度、正压环境的洁净厂房，基建投资巨大，运行能耗高昂，且功能单一——一旦技术路线变更，高度专用设施难以改造，残值损失巨大。SpaceX在2019年转向不锈钢路线后，原有的碳纤维生产线投资大部分成为沉没成本。
材料路线切换后，博卡奇卡基地的建筑形态发生根本性变革。标志性的“高顶帐篷”（High Bay）取代封闭洁净车间，采用钢结构框架和波纹金属板围护，内部空间高达30-50米，足以容纳9米直径星舰整箭垂直总装。通风设计采用自然通风为主、机械排风为辅，焊接烟尘通过局部捕集系统处理。基建成本仅为同等面积洁净厂房的1/5-1/10，建设周期从数月缩短至数周。
模块化工位与并行作业流程是核心创新。不锈钢箭体制造被分解为筒段卷制、纵缝焊接、环缝焊接、舱段对接、管路安装、系统测试等工序模块，各模块可并行作业。多个筒段可同时卷制和焊接，再集中进行总装对接，实现了从“串行流水线”到“并行装配线”的转变。焊接设备以自动化或半自动化为主，设备投资远低于热压罐等复合材料专用设备。2019-2020年间，博卡奇卡基地同时建造4-6架星舰原型机，形成“制造-测试-迭代”的流水线节奏。
户外/半户外作业环境的适应性是最具颠覆性的特征。在博卡奇卡高温高湿、多风多盐雾的气候条件下，不锈钢的耐腐蚀性能优势显著。焊接作业可在半开放空间进行，大型构件转运可利用露天场地，极大扩展了有效作业面积。这种“环境适应材料”到“材料适应环境”的转变，使固定成本占比下降，可变成本占比上升，产能扩张的边际成本递减，规模经济效应显现。
2.2 质量哲学：从“零缺陷”到“足够好”
传统航天制造根植于“零缺陷”质量文化。早期航天任务的国家安全属性使失败的社会成本极高，一次性使用模式排除了通过实际飞行积累经验的可能性，必须在地面实现完美验证。这种文化凝结为庞大的质量保证体系：冗余的检验工序、完整的文档追溯链、严格的批次管理和变更控制。质量保证活动通常占项目总成本的30-50%，技术人员的实际”工程”工作时间占比往往不足50%。
SpaceX发展出与之适配的“足够好”（Good Enough）工程方法论，核心工具包括三个层面：
基于概率可靠性的设计替代确定性安全因子。传统设计采用1.25-1.5的安全因子，覆盖材料性能分散性、制造变异、载荷不确定性。SpaceX通过大量试验数据建立概率分布模型，以可靠性指标（如99.9%置信度下的失效概率）为设计依据，在量化风险基础上优化结构重量和成本。
现场快速修复与迭代验证替代出厂完美状态。不锈钢的可焊性使现场修复成为可能：制造缺陷可通过局部挖补、重新焊接快速纠正，无需整体报废。更重要的是，SpaceX将测试本身视为质量验证核心手段，通过“测试至失效”（test-to-failure）获取极限性能数据和失效模式信息。2019-2020年间，博卡奇卡进行了数十次星舰原型机压力测试、静态点火和短程跳跃飞行，多次以爆炸或损毁告终，但每次失败都提供宝贵数据输入，18个月内完成了相当于传统模式5-8年的技术成熟度提升。
数据驱动的优化闭环。SpaceX建立了覆盖设计、制造、测试、发射全链条的数据采集和分析系统，实时汇聚海量工程数据，通过统计分析和机器学习算法识别性能变异趋势、预测潜在故障、优化工艺参数。
2.3 节拍化生产与垂直整合
特斯拉生产线逻辑的航天移植在猛禽发动机上展现得最为清晰。早期猛禽采用手工装配，每台耗时数周。随着星舰项目对发动机数量需求激增（单枚超重型助推器需33台，上面级需3台，年发射目标数十次），手工模式不可持续。
脉动生产线（Pulsating Line）的引入是关键转变：发动机装配分解为标准化工序，每个工位完成特定操作后，产品以固定节拍转移至下一工位。通用工装夹具和快速换型技术使同一产线可适配不同型号，自动化程度逐步提高。到2023年，猛禽发动机生产周期从数周压缩至数天，年化产能突破数百台。猛禽3代通过进一步3D打印应用和自动化提升，目标成本降至25万美元以下，制造周期缩短至1天以内，推力相较于初代提升51%。
垂直整合使SpaceX直接控制质量、成本和交付进度。关键工序和核心部件制造尽可能内生化，从涡轮泵、燃烧室、喷管到阀门、传感器均自主设计制造，仅将标准件、原材料等非核心环节外包。供应链压缩至一级，直接与原材料供应商和关键设备供应商对接，中间环节大幅削减。
星基地的空间设计实现了制造、测试和发射功能的物理融合。火箭总装厂房与发射塔架相邻，完成组装的火箭可通过专用转运轨道直接移至发射位，消除了传统模式中工厂与发射场之间的长途运输。静态点火测试在发射台上即可完成，测试数据实时分析，通过即可进入发射准备流程。这种一体化运营使星舰原型机从出厂到发射的准备周期压缩至数天，2024年SpaceX完成134次发射，每次发射的边际成本递减约12%。
这一制造模式同样在中国得到验证。蓝箭航天自主开发了全套激光焊接工艺装备与自动化产线，集成卷板成形、激光纵缝焊接、环缝焊接、无损检测等工序，实现从原材料到成品贮箱的连续生产，大直径超薄壁不锈钢贮箱制造成本较传统铝合金方案降低80%，生产周期缩短40%。这种“产线化”思维与SpaceX的节拍化生产逻辑同源——均致力于将火箭从“精密仪器”重新定义为“可批量制造的交通工具”，通过制造效率的提升支撑高频次发射目标。
✦
第三章 并进：
中国实践与自主创新
✦
3.1 SUS301选型与供应链逻辑
蓝箭航天选用SUS301（中国牌号1Cr17Ni7），核心依据在于中国不锈钢产业链的成熟度与成本优势。中国是全球最大的不锈钢生产国，年产量超过3000万吨，占全球60%以上，形成了从原材料冶炼、热轧、冷轧到精密加工的完整产业链。太钢、宝武等龙头企业具备航天级材料供应能力。
这一选择体现了“性能换产能”的权衡。朱雀三号副总设计师董锴明确表示，使用不锈钢的代价是重量增加——不锈钢密度约为铝合金的3倍，会压缩有效载荷能力。但决策逻辑是“牺牲一部分运载性能，以换取成本低、制造简单的优势”。随着可重复使用火箭的发展，结构重量在整个运载能力中的比重降低，不锈钢的重量劣势被部分稀释。
3.2 激光焊接产线工艺突破
朱雀三号的制造工艺创新集中体现为“国内首创全新的高强度不锈钢/高性能激光焊接贮箱制造材料和工艺体系”。核心挑战在于大直径（4.5米级）超薄壁不锈钢贮箱的焊接质量控制——薄壁结构在焊接热输入下极易变形，尺寸精度保持困难。
蓝箭自主开发了全套激光焊接工艺装备与自动化产线。激光焊接的高能量密度特征使热输入集中、热影响区窄、变形可控，较传统TIG/MIG焊接更适合薄壁结构。自动化产线集成卷板成形、激光纵缝焊接、环缝焊接、无损检测等工序，实现从原材料到成品贮箱的连续生产。量化成效显著：大直径超薄壁不锈钢贮箱制造成本较传统铝合金方案降低80%，生产周期缩短40%。
这一“产线化”思维与传统航天制造的“岛式”离散布局形成对比，为后续产能扩张奠定基础——据规划，蓝箭目标实现年产数十发火箭的规模化能力，以支撑中国低轨卫星互联网星座的高密度组网需求。
3.3 柔性防热涂层的差异化路径
朱雀三号在热防护上采用了与SpaceX不同的技术路径——由湖北航聚科技研发的WS系列柔性可复用防热材料。
与传统隔热瓦的“块贴”工艺不同，该材料采用喷涂或刷涂整体成型，在箭体表面形成连续无缝防护层。这一工艺的根本优势在于消除瓦片间接缝和粘接界面这些传统薄弱环节——哥伦比亚号事故即为隔热瓦受损导致的灾难性后果。连续涂层的无缝特性从根本上提升防护体系可靠性，更能柔性适配复杂异形型面（级间段、尾段、着陆腿、栅格舵等）。
WS系列采用“原位陶瓷化”技术原理：常温下为柔性涂层状态便于施工，遭遇高温（1400-1600℃）时发生可控化学转变，形成致密陶瓷化保护层，利用热解、熔化、蒸发、升华等多种物理化学过程吸收热量。这种“越热越强”的响应特性实现了近零烧蚀防护效果。该材料已通过中国化工学会科技成果鉴定，整体技术达到国际先进水平。
朱雀三号首飞中，WS系列成功应用于级间段、尾段、着陆腿、转动机构、栅格舵等多个核心部件，验证了真实飞行环境下的可靠性。虽然朱雀三号的再入热环境（一级回收，最高速度约2-3马赫）显著低于星舰飞船的轨道再入（25马赫以上），但为中国商业航天热防护技术积累了宝贵数据。
值得注意的是，蓝箭同时与中钢洛耐等供应商合作，在发动机喷管喉衬、整流罩等部件采用不同热防护方案。中钢洛耐提供的特种热障涂层材料耐温极限突破1800℃，重量较传统材料减轻40%且强度翻倍。这种多技术路线并行的策略，体现了蓝箭在热防护领域的系统布局。
3.4 朱雀三号重复使用验证
朱雀三号作为中国首款不锈钢液体运载火箭，设计目标明确指向可重复使用——一子级设计复用次数不少于20次，可在执行轨道发射任务后自主高精度返回，实现垂直软着陆。
火箭采用两级串联构型，一二级箭体直径4.5米，整流罩直径5.2米，全箭长66.1米，起飞质量约570吨，起飞推力超过750吨，成熟后航区回收状态下近地轨道运力不低于18吨。
2025年12月3日，朱雀三号遥一火箭成功实现入轨飞行，并同步开展一级回收测试。虽然最终着陆阶段因异常燃烧未能实现软着陆，但完整验证了超音速再入气动滑行、最大动压穿越、高精度返回制导等关键技术环节，成为国内首个实现入轨级回收验证的运载火箭。马斯克对此发文赞叹，直言其有可能在五年内赶超猎鹰9号。蓝箭计划在2026年中实现成功回收。
朱雀三号的技术路线体现了“对标SpaceX、立足中国实际”的战略智慧。与SpaceX早期从猎鹰1号逐步迭代至猎鹰9号、再到星舰的漫长路径不同，蓝箭直接跳过“煤油+铝合金”的技术试错阶段，采用与星舰相同的“液氧甲烷+不锈钢”组合拳，叠加中国供应链本土化优势，加速技术追赶。同时，朱雀三号从总体设计、核心动力系统到回收关键技术均由蓝箭主导突破，实现100%核心部件国产化。
✦
第四章 未来：
AI+3D打印融合趋势
✦
4.1 金属增材制造现状与瓶颈
选区激光熔化（SLM）作为金属增材制造的代表性技术，在航天领域展现出变革性潜力。核心优势在于复杂内流道、点阵结构、拓扑优化构型的一体化成型能力，突破了传统制造的几何约束。材料利用率提升至90%以上，较传统机加（材料去除率可达95%）实现资源效益的质变。
应用现状方面，SLM已在航天热控类功能结构、承载类抑振结构、发动机阀体、气动舵翼等产品中进入批量化生产阶段。SpaceX在猛禽发动机上的应用尤为突出——从Raptor 1到Raptor 3，3D打印部件比例持续提升，涡轮泵壳体、喷注器、阀门等复杂零件将零件数量从数百个减少至数十个，大幅简化了装配和供应链。Raptor 3通过先进金属3D打印工艺，实现减重7%、推力提升21%。
当前瓶颈主要体现在三个维度：
成型尺寸限制。主流设备成型室通常在600-800mm量级，米级结构件必须分段打印后连接组装，连接区域成为力学性能的薄弱环节。多机协同打印、移动式打印头等技术正在探索中。
表面质量与内部缺陷。SLM成型件表面粗糙度通常在Ra 5-15μm，高于机加工件；内部可能存在未熔合、气孔、微裂纹等缺陷，传统无损检测对复杂内腔结构的适用性受限。
打印效率与经济性。单层扫描速度、层厚、激光功率等参数的优化需在成型质量和生产效率间权衡，当前单件生产周期仍显著长于传统铸造或锻造。
4.2 关键粉末材料

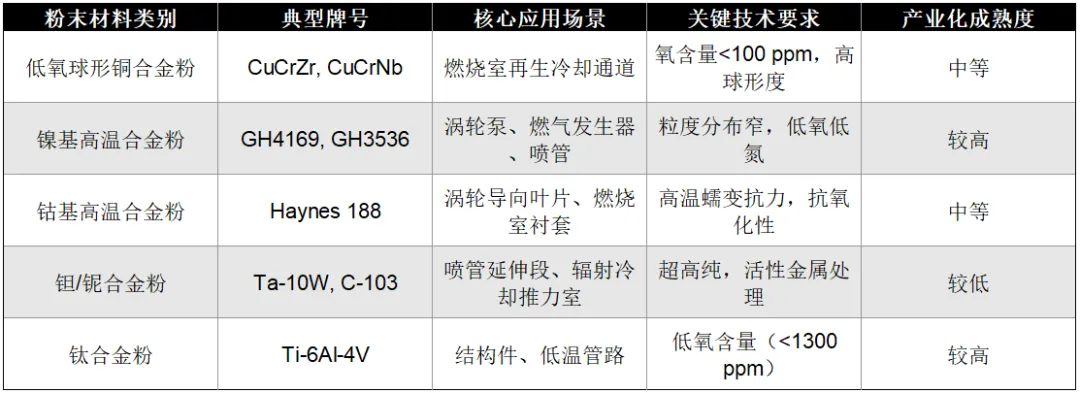

增材制造对粉末材料品质提出严苛要求，三类材料构成航天发动机应用的核心：
低氧球形铜合金粉。铜合金因极高热导率（纯铜约400 W/m·K）成为燃烧室再生冷却通道首选材料。粉末氧含量控制是关键——氧以氧化物形式存在，在激光熔化过程中形成气孔和夹杂，降低热疲劳寿命。低氧球形铜合金粉（氧含量<100 ppm）的制备涉及雾化工艺优化、惰性气体保护等环节，技术门槛高。
高温合金粉。镍基高温合金（GH4169、GH3536等）在650-1000℃范围内保持优异蠕变抗力和抗氧化性能，是涡轮泵、燃气发生器、喷管等高温受力部位的关键材料。球形度高、流动性好、氧含量低、粒度分布窄是航天级粉末基本要求。国产企业通过电极感应气雾化（EIGA）、等离子旋转电极（PREP）等先进技术，已实现GH5188、GH3536等牌号的批量供应。
钽/铌等难熔金属粉。钽熔点高达3017℃，铌为2468℃，在喷管延伸段、推力室喉部等超高温部件中具有独特价值。但高熔点导致激光吸收率低、熔池稳定性控制困难，高温下与氧氮的活性反应要求严格保护环境，技术挑战显著。
4.3 AI赋能增材制造全流程
AI与增材制造的融合正从概念验证走向工程实践，贯穿材料研发、工艺优化、过程监控、设备控制全流程：
材料研发加速。机器学习算法基于现有实验数据，建立合金成分-工艺参数-微观组织-力学性能的多维关联模型，预测新成分体系性能，替代大量试错实验。“计算筛选+关键验证”模式将材料开发周期从数年压缩至数月。高通量计算（DFT第一性原理、分子动力学模拟）与实验的闭环集成，形成“计算-实验-再计算”的加速循环。
工艺参数智能优化。熔池形态实时监控与激光功率动态调节是典型场景：通过高速相机、光电二极管采集熔池实时信号，深度学习模型识别稳定性状态（球化、飞溅、匙孔等缺陷特征），实时反馈调节激光功率、扫描速度，可将缺陷率降低50%以上。残余应力预测与扫描策略自适应修正——基于热-弹塑性有限元模型和机器学习代理模型，预测不同扫描策略下的残余应力分布，通过遗传算法、强化学习自动搜索最优策略。
过程监控与质量追溯。多传感器数据融合（高速视觉、红外热成像、声发射、光谱分析）通过深度学习实现层间缺陷实时识别和分类。每一层的打印参数、传感器数据、缺陷识别结果被完整记录，形成不可篡改的工艺日志，满足航天产品对质量追溯的严苛要求。
设备控制与产线调度。打印任务智能排产系统综合考虑订单优先级、零件尺寸、材料类型等因素，通过运筹优化自动生成最优生产排程，最小化设备换型和等待时间。预测性维护通过监测设备振动、温度、电流等参数，预测关键部件剩余寿命，提前安排维护计划，避免非计划停机。
4.4 产业影响与供应链重构
AI+3D打印融合正在产生降本增效的乘数效应：
设计自由度释放与零件数量锐减。增材制造使拓扑优化、仿生结构、内部流道等复杂设计成为可能，零件功能集成度大幅提升。传统需要数十个零件组装的功能模块可整合为单一打印件，减少装配工时、连接件成本和接口失效风险。SpaceX猛禽发动机的零件数量从数百个减少至数十个，正是这一效应的典型案例。
供应链层级压缩。增材制造的数字化特性使“数字文件传输替代物理物流”成为现实：设计文件可即时传输至全球任何地点的打印设备，本地制造、即时交付，消除多级库存和长途运输。对于商业航天，这意味着可在发射场附近建立分布式制造节点，实现“按需打印、即时维修”，将供应链总成本降低30-50%，库存周转天数从数月压缩至数天。
分布式制造网络替代集中式中心。传统航天制造依赖少数大型铸造、锻造中心，物流半径大、响应速度慢。增材制造的分布式特性使制造能力可部署于靠近需求点的任何地点，形成“中心-节点-末端”的多层级网络，提升供应链韧性和响应速度。
产业生态重组。铸造、锻造等传统工艺供应商面临需求萎缩压力，必须向增材制造、材料设计等高附加值环节转型；粉末材料、打印设备、软件算法等新兴供应商迎来增长机遇。同时，AI技术的渗透使数据成为新的生产要素，掌握工艺数据、性能数据、运营数据的企业获得竞争优势，产业竞争从“硬件能力”转向“数据能力”。
✦
第五章 结论与战略展望
✦
5.1 底层逻辑总结
商业航天可重复使用火箭箭体材料的技术路线演变，贯穿一条核心主线：材料评价体系从“性能指标优先”的单一维度优化，转向“系统综合最优”的多维度平衡。SpaceX从碳纤维到30X不锈钢的转向、蓝箭航天SUS301路线的成功实践，共同验证了这一重构的必然性和有效性。
这一重构的底层驱动力是商业航天商业模式的变革。传统航天以“完成任务”为核心，成本约束相对宽松；商业航天以“可持续盈利”为核心，全生命周期成本、运营频次、资本效率成为关键竞争维度。“最适合的材料”取代“最先进的材料”，正是这一逻辑在工程决策中的具体体现。
“成熟材料+先进制造”模式的普适性已获双重验证。不追求材料本征性能的极致突破，而是通过制造工艺创新（激光焊接、自动化产线、数字化管控），充分释放成熟材料的潜在价值，实现性能-成本-可靠性的最优平衡。这一模式打破了“航天必须用航天材料”的路径依赖，其方法论可延伸至能源装备、轨道交通、海洋工程等资本密集型产业。
5.2 中国商业航天的机遇与挑战
不锈钢产业链的自主可控优势显著。中国是全球最大的不锈钢生产国，形成了从原材料冶炼到精密加工的完整产业链，为商业航天企业提供了“就地取材”的便利，避免了新材料认证、供应链建设等额外投入。在不锈钢这一“平民材料”的高端化应用中，中国企业可以发挥制造优势和成本优势，快速形成规模化能力。
增材制造装备与粉末材料的短板亟待突破。高端SLM设备（多激光、大成型室、高功率）仍依赖进口，国产设备在精度稳定性、软件开放性等方面存在差距。低氧球形铜合金粉、高纯净高温合金粉、难熔金属粉等关键材料的制备技术尚不成熟，氧含量控制、批次一致性、成本竞争力与国外先进水平存在差距。突破这些短板需要产学研用协同创新，政策层面应加大对商业航天增材制造产业链的支持力度。
5.3 面向未来的技术融合
商业航天材料技术的未来演进，将呈现材料-制造-智能三元一体化的深度融合趋势。材料设计将与制造工艺、智能算法紧密耦合，形成“材料基因组工程”的航天应用范式：通过高通量计算和AI预测快速筛选最优材料成分和微观组织；通过增材制造和在线监控精确实现设计的微观结构；通过数字孪生和反馈优化持续提升材料-制造系统的综合性能。这一范式将材料研发周期从数年压缩至数月，制造验证周期从数月压缩至数周。
当发射成本降至每公斤10美元以下，太空将不再是少数国家的竞技场，而成为全球经济活动的新疆域。在这一愿景下，火箭制造只是太空经济的入口，更广阔的产业空间在于在轨制造与服务、太空资源开发、地月空间运输、太空能源利用等。AI+3D打印的融合实践为这一范式升级提供了方法论启示：以系统思维重新定义问题，以制造创新释放材料潜力，以智能技术加速迭代进化——这一方法论不仅适用于火箭制造，也将指导太空经济基础设施的建设，推动人类从“地球文明”向“星际文明”的跨越。
