引言
芯片作为现代信息技术体系的核心基石，贯穿人工智能、智能制造、新能源等关键领域。从晶体管的微观开关到百亿级元件集成的集成电路，芯片产业历经数十年技术迭代，已形成全球分工精密、链条长、壁垒高的复杂生态。
当前，摩尔定律逐步放缓，后摩尔时代开启异构集成、专用算力、第三代半导体等新方向，全球芯片格局正经历深刻变革。本文从底层原理、代际演进、产业链分工、市场格局等维度，系统梳理全球芯片产业链全景，为理解产业趋势、把握发展机遇提供参考。
01
芯片的底层工作原理
芯片，也被称为集成电路（Integrated Circuit, IC），是现代信息技术的基石。其本质是在一块极小的半导体晶片上，集成了数十亿甚至上百亿个微型电子元件，通过精密的互连线路，实现复杂的逻辑运算、数据存储与信号处理功能。理解芯片的工作原理，核心在于理解其最基本的单元 —— 晶体管。
1.1 核心单元：晶体管的开关本质
现代芯片的基石是 MOSFET（金属-氧化物-半导体场效应晶体管）。我们可以将其形象地理解为一个微型的 “电子开关”。这个开关的控制端被称为 “栅极”（Gate），当我们在栅极上施加一个电压时，源极（Source）和漏极（Drain）之间就会形成一条导电通道，电流得以通过，这对应着二进制中的 “1”；而当栅极电压消失时，这条通道就会关闭，电流被阻断，这对应着二进制中的 “0”。

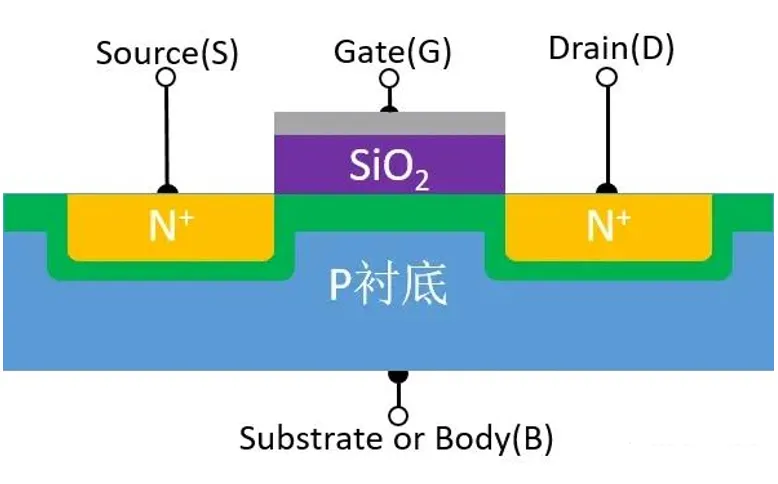

图 1: MOSFET 晶体管结构示意图
正是依靠这亿万个 “0” 和 “1” 的开关组合，芯片才得以处理海量的数字信息。从早期的微米级晶体管，到如今的 3nm、2nm 工艺，人类不断缩小这个开关的尺寸，从而在相同的面积上集成更多的单元，这也是摩尔定律能够延续半个世纪的物理基础。
1.2 从开关到系统：逻辑与运算的构建
单个的晶体管只能实现简单的开关，但将多个晶体管组合起来，就可以构建出逻辑门（Logic Gate），例如 “与门”、“或门”、“非门”。这些基本的逻辑门进一步组合，就可以实现加法器、乘法器等运算单元。最终，通过复杂的电路设计，这些微观的开关被组织成了 CPU 中的算术逻辑单元（ALU）、存储器中的存储单元，以及各种专用的硬件加速器。
对于 CPU 这类复杂的计算芯片而言，其工作流程遵循着经典的 “取指 - 译码 - 执行” 循环：首先从内存中取出指令，然后对指令进行解码，最后在运算单元中执行运算并写回结果。这一切的背后，都是无数个晶体管在纳秒级的时间尺度下，不断地进行着 “开” 与 “关” 的切换。
02
芯片的代际演进与功能分化
随着半导体技术的发展，芯片家族日益庞大。根据材料的演进，我们可以将半导体划分为四个代际；而根据功能的不同，芯片又可以分为处理数字信号的数字芯片，和处理真实世界能量的模拟芯片，负责电能的转换和控制的功率芯片等。
2.1 材料的代际跨越
半导体的代际划分，主要依据材料的禁带宽度（Bandgap）。禁带宽度越大，材料越能耐受高温、高压和高辐射，性能也越优异。
第一代半导体（元素半导体）：以硅（Si）、锗（Ge）为代表。其中硅凭借其储量丰富、工艺成熟的优势，成为了产业的绝对主流。我们日常使用的 CPU、GPU、存储器等绝大多数数字芯片，都建立在硅基工艺之上。它支撑了整个信息时代的发展，至今仍占据 95% 以上的市场份额。
第二代半导体（化合物半导体）：以砷化镓（GaAs）、磷化铟（InP）为代表。这类材料的电子迁移率远高于硅，特别适合处理高频信号。因此，它们主要被应用于射频通信、光通信、卫星导航等领域，例如手机中的射频前端芯片。
第三代半导体（宽禁带半导体）：以碳化硅（SiC）、氮化镓（GaN）为代表。它们的禁带宽度是硅的 3 倍以上，击穿场强是硅的 10 倍。这意味着它们可以在更高的电压、频率和温度下工作，且能耗极低。这正是新能源汽车、快充充电器、5G 基站所急需的材料。
第四代半导体（超宽禁带半导体）：以氧化镓（Ga₂O₃）、金刚石为代表。这是目前最前沿的研究方向，其禁带宽度超过 4.5eV，理论上导通损耗仅为硅的 1/3000。虽然目前尚处于实验室阶段，但它被认为是未来超高功率电力电子、6G 通信、极端环境探测的核心材料。

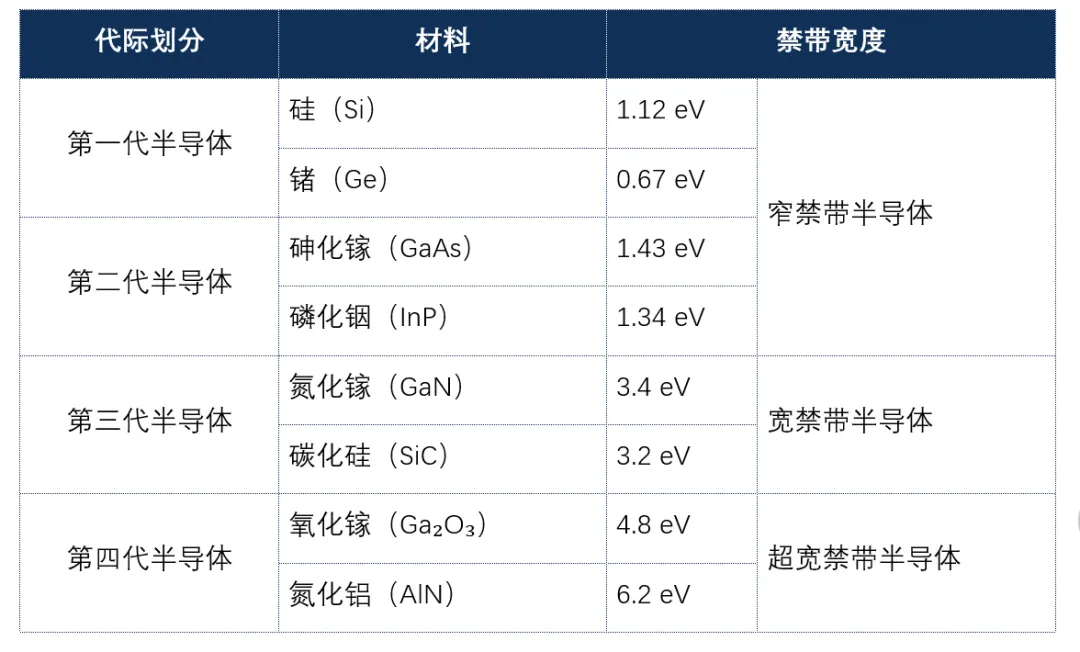

表1：四代半导体对比
2.2 功能的分类
除了材料的代际，从功能上看，主要分为数字芯片、模拟芯片、数模混合芯片、功率芯片以及特种芯片等：
数字芯片：这是我们最熟悉的一类，它处理的是离散的数字信号（0 和 1）。CPU、GPU、MCU、存储器都属于这一类。它们的核心目标是 “计算”，追求的是更高的运算速度、更大的存储容量和更低的计算功耗。数字芯片的竞争，往往围绕着先进制程（7nm、5nm、3nm）展开，因为越小的晶体管意味着越快的开关速度。
功率芯片：这类芯片处理的不是信息，而是 “电能”。它负责电能的转换、放大和控制。例如，把 220V 的市电转换成手机需要的 5V，把电池的直流电逆变成电机需要的交流电，这些都离不开功率芯片。功率芯片不追求极致的制程微缩，而是追求更高的耐压、更大的电流和更高的能量转换效率。IGBT、MOSFET、二极管都属于这一范畴，它是新能源汽车、光伏、风电等能源革命的核心。

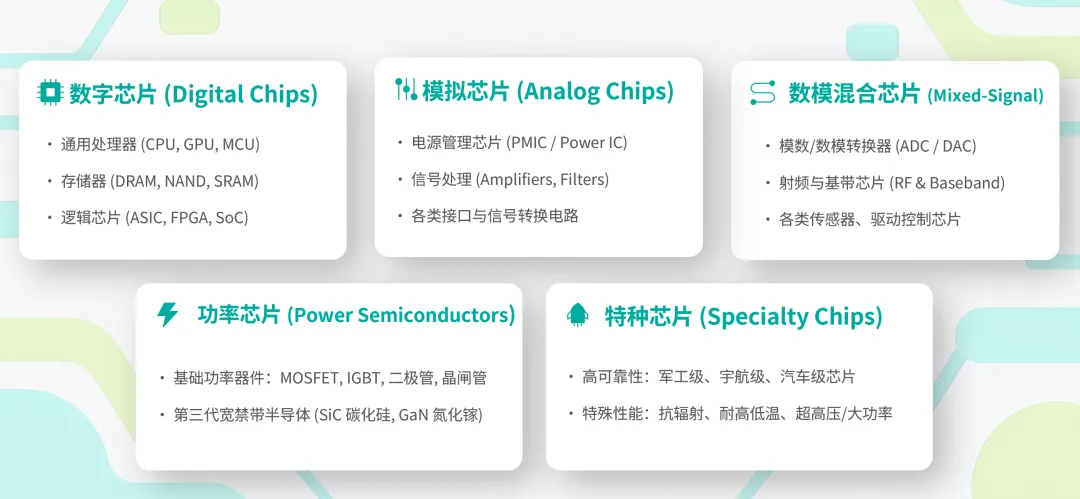

图2：芯片按功能分类
03
芯片产业的未来发展方向
随着晶体管尺寸逐渐逼近原子极限，单纯依靠制程微缩的摩尔定律正在放缓。然而，芯片产业并未停滞，而是开启了 “超越摩尔” 的新征程，未来的发展方向主要集中在以下几个方面。
3.1 异构集成：Chiplet技术的崛起
当制造一块超大的全功能芯片成本过高且良率过低时，工程师们想到了 “拼积木” 的方法。Chiplet 技术将一个大芯片拆分成多个小芯片（芯粒），每个芯粒可以采用最适合自己的工艺 —— 计算芯粒用最先进的 3nm，IO 芯粒用便宜的 14nm，然后通过先进封装技术将它们封装在一起。

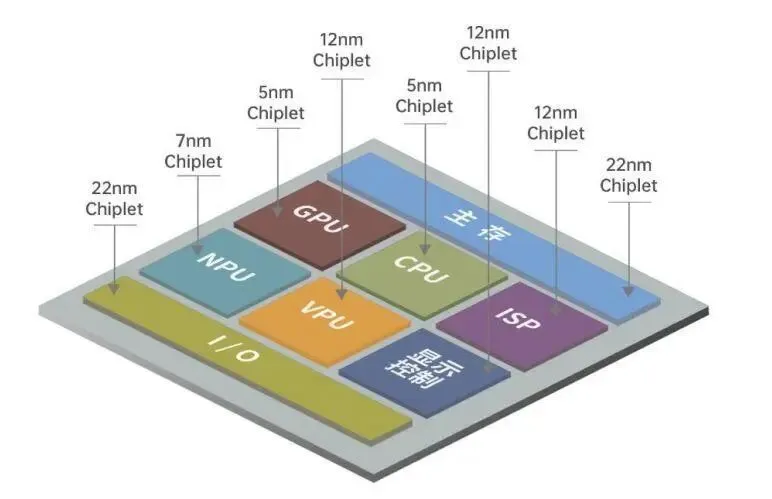

图 3: 基于 Chiplet 的异构集成架构，不同功能的芯粒可以像积木一样组合，大幅降低成本并提升良率
这种方式不仅大幅降低了设计和制造成本，还极大地提升了系统的灵活性。AMD 的 MI300X AI 芯片、苹果的 M1 Ultra 芯片，都是 Chiplet 技术的成功典范。预计到 2030 年，Chiplet 的渗透率将超过 40%，成为高端芯片的主流设计范式。
3.2 算力革命：AI 驱动的专用芯片爆发
随着大模型和生成式 AI 的爆发，对算力的需求呈现指数级增长。传统的通用 CPU 已经无法满足需求，芯片正在向 “专用化” 方向发展。
AI 加速器：GPU 凭借其强大的并行计算能力，成为了 AI 训练的主力。与此同时，TPU（张量处理单元）、NPU（神经网络处理器）等专为 AI 计算优化的专用芯片（ASIC）正在快速崛起。
存储与计算的融合：传统的 “存储墙” 问题 ——CPU 计算速度远快于内存读取速度，成为了性能瓶颈。HBM（高带宽内存）通过 3D 堆叠技术，提供了前所未有的内存带宽，成为了 AI 服务器的标配。同时，存算一体（Processing-in-Memory）技术也在研发中，旨在直接在存储单元内部进行计算。
3.3 绿色革命：第三代半导体的规模化
随着全球碳中和的推进，降低能耗成为了核心诉求。第三代半导体 SiC 和 GaN 正在从高端市场向主流市场渗透。
在新能源汽车领域，SiC 逆变器可以降低 10% 的能耗，显著提升续航里程；在消费电子领域，GaN 快充充电器让体积缩小了一半。未来，这一领域将迎来产能的爆发和成本的下降，逐步取代传统的硅基功率器件。

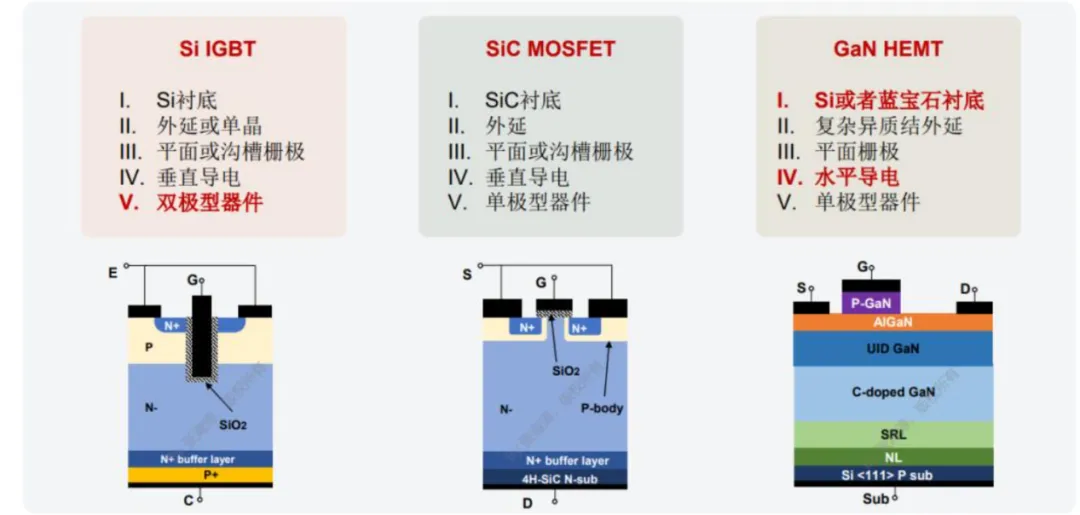

图4：代际间半导体结构对比示意图
04
芯片产业链全景
芯片产业是全球分工最精密、链条最长的产业之一。它可以被清晰地划分为上游、中游和下游三个环节，每个环节都有极高的技术壁垒。

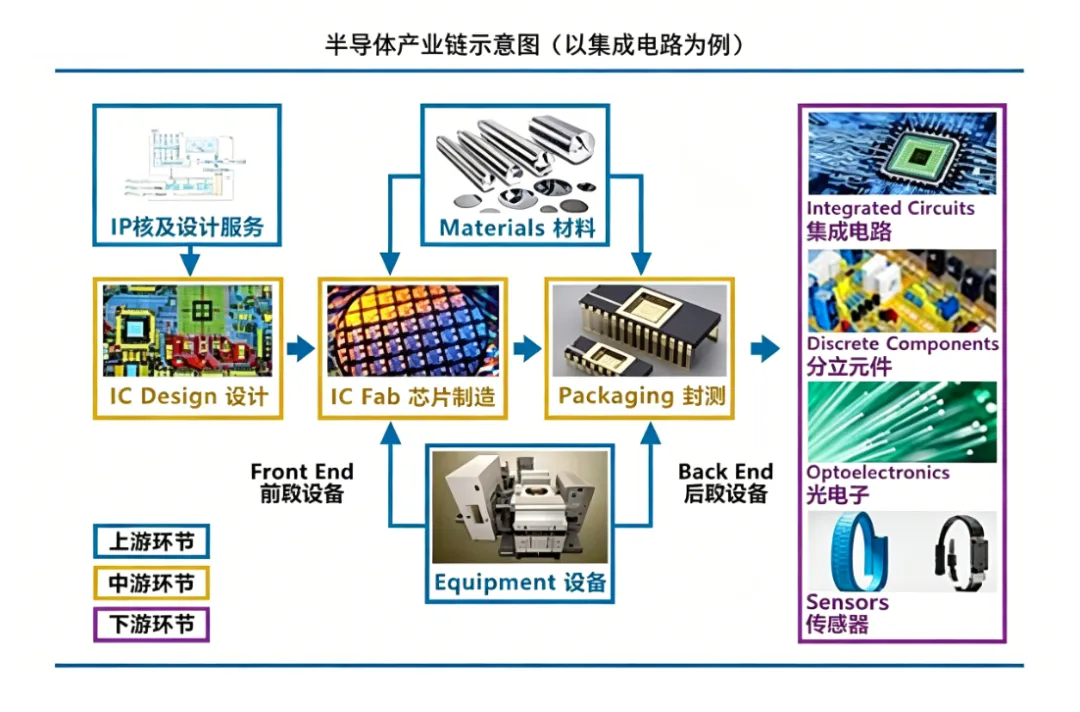

图5：芯片产业链全景图
4.1 上游：卡脖子的核心支撑层
上游是整个产业链的 “粮草” 和 “武器”，也是技术壁垒最高、国产化难度最大的环节。
EDA 工具：芯片设计的 “画图软件”。全球市场被 Synopsys、Cadence、Siemens EDA 三巨头垄断，市占率超过 90%。
半导体设备：制造芯片的 “光刻机”、“刻蚀机”。ASML 的 EUV 光刻机垄断了高端制程，应用材料、泛林半导体等巨头占据了绝大部分设备市场。
半导体材料：硅片、光刻胶、电子特气、靶材等。日本企业在材料领域拥有极强的话语权，高端光刻胶、大尺寸硅片长期依赖进口。
4.2 中游：制造与封测的核心环节
中游是将设计图纸转化为物理芯片的过程，分为设计、制造、封测三部分。
芯片设计（Fabless）：负责芯片的图纸设计。高通、英伟达、华为海思都属于这一类。这是国内发展最快的环节，涌现出了大量优秀的设计公司。
晶圆制造（Foundry）：负责代工生产。台积电是绝对的龙头，占据了超过 90%的全球先进制程产能。中芯国际、晶合集成、华虹公司是国内制造的主力。
封装测试（OSAT）：负责把做好的晶圆切割、封装成成品。长电科技、通富微电等国内企业在这一领域已经具备全球竞争力。

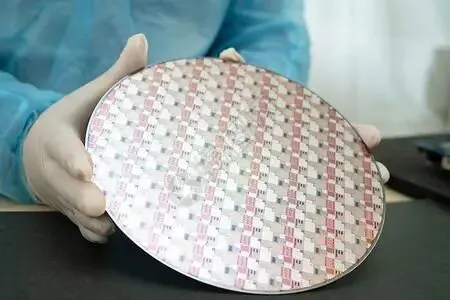

图6: 制造芯片的核心原材料 ——12 英寸硅晶圆
4.3 下游：百花齐放的应用市场
下游是芯片的应用场景。过去，消费电子，如手机、PC是最大的驱动力。而现在，随着 AI 和新能源的兴起，下游结构正在发生巨变：
AI与算力中心：成为最大的增量市场，拉动了 GPU、HBM、光模块的需求。
汽车电子：单车芯片价值量从传统的 300 美元飙升至 1000 美元以上，拉动了功率芯片、控制芯片、传感器的需求。
工业与物联网：工业自动化、智能家居拉动了大量的 MCU 和传感器需求。
05
市场格局与投资方向
2026 年，全球半导体市场规模将突破 1 万亿美元，正式迈入万亿时代。然而，不同的细分赛道，其竞争格局和投资逻辑截然不同。
5.1 市场集中度
我们通过分析各细分赛道的市场集中度（CR5，即前 5 大企业的市占率），可以清晰地看到产业的分化。

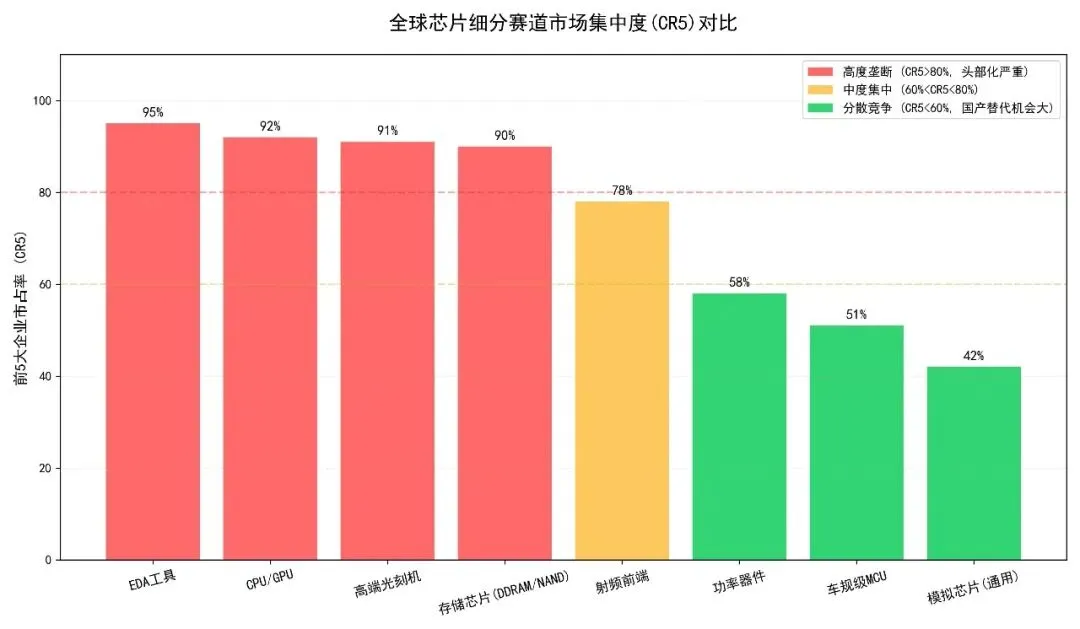

图7: 全球芯片细分赛道市场集中度对比，颜色越深代表垄断程度越高，绿色区域则存在较大的国产替代空间
高度垄断区（红色）：EDA 工具、CPU/GPU、高端光刻机、存储芯片。这些赛道的 CR5 普遍超过 90%，头部化严重。例如英伟达在 AI 高性能 GPU 领域占据主导地位，竞争优势断层领先，ASML 垄断了 EUV 设备。在这些领域，新进入者极难突围，技术壁垒和生态壁垒极高。
分散机会区（绿色）：通用模拟芯片、功率器件、车规级 MCU。这些赛道的 CR5 普遍低于 60%，市场极度分散。这是因为这些芯片种类繁多，客户定制化需求强，很难有一家巨头通吃所有市场。这正是国产替代的最佳突破口。
5.2 核心投资机遇
基于当前的产业趋势，未来的投资机会主要围绕以下三条主线：
一是AI 算力全链条
AI 是未来 5 年最确定的增长引擎。除了大家熟知的 GPU，其背后的HBM 高带宽内存、先进封装（CoWoS）、CPO 共封装光学都是爆发式增长的细分领域。这些环节目前供需失衡，产能缺口巨大，具备极强的增长空间。

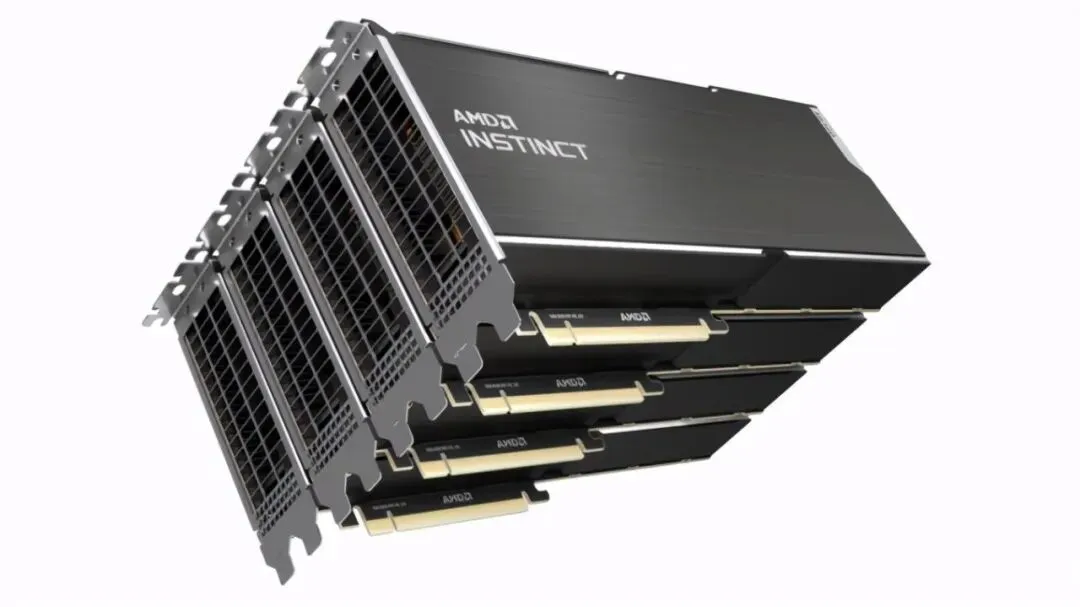

图 8: 用于 AI 超级计算的高性能 GPU 加速器
二是汽车 + 工业的国产替代
在汽车电子和工业控制领域，对芯片的可靠性要求高，但对先进制程的要求不高。国内企业在SiC/GaN 功率器件、车规 MCU、工业级模拟芯片上已经逐步突破，正在逐步替代英飞凌、德州仪器等国际巨头的份额。这一过程空间巨大，且进口替代逻辑最顺。

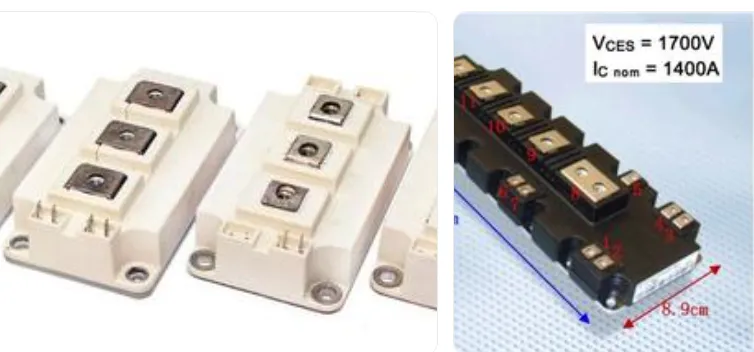

图9：IDBT模块（新能源车/工业大功率）
三是设备与材料的自主化
产业链自主可控是长期国策，在成熟制程设备，如刻蚀机、薄膜沉积、离子注入以及关键材料，如大硅片、电子特气、靶材上，国内企业的国产化率正在从 10%-20% 向更高迈进，这一过程将诞生大量的投资机会。
06
小结
全球芯片产业正站在万亿规模的新起点，一边是 AI 算力爆发、新能源普及带来的确定性增长，一边是技术路线切换、供应链自主化带来的结构性机遇。从硅基到宽禁带半导体，从先进制程到 Chiplet 异构集成，从通用计算到 AI 专用芯片，产业正从 “规模扩张” 转向 “价值深耕”。
未来，技术突破、生态建设与供应链自主将是产业发展的核心主线。准确把握芯片行业的内在逻辑、市场格局与未来趋势，是抓住新一轮产业升级机遇的关键。
