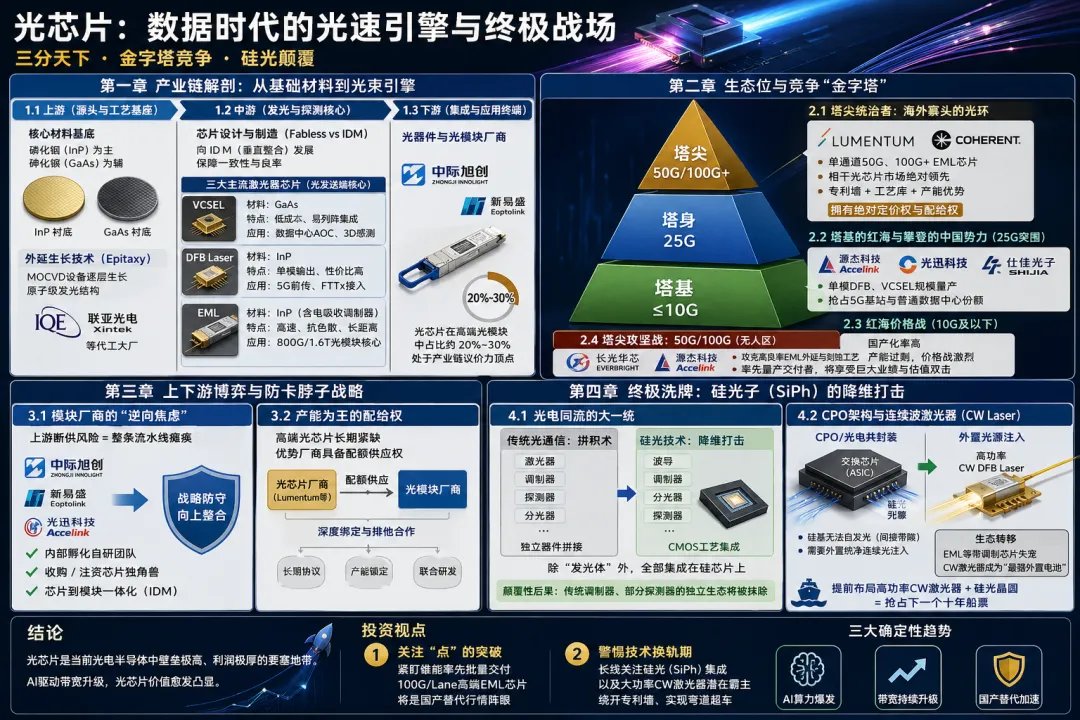

核心摘要
如果说光模块是数据通信的列车，那么光芯片（Optical Chip） 就是决定这趟列车速度与载量的绝对引擎。在AI集群算力和5G通信的双重引爆下，光芯片作为实现光电信号转换的最核心元器件，正迎来历史级的产业洗牌：
1. 三分天下的发光技术：VCSEL主宰极短距离，DFB把持中距离接入，而EML成为了800G/1.6T大算力时代当之无愧的“利润奶牛”。 2. “金字塔”型竞争格局：高端光芯片（50G/100G单通道）被美国双雄Lumentum与Coherent牢牢掌控；中国企业如源杰科技、长光华芯已在25G领域全面突围，正向“塔尖”冲锋。 3. 硅光的终极威胁：随着CPO（共封装光学）与硅光集成技术的逼近，传统分立式光芯片（除连续波激光器外）的独立生态正面临被颠覆的“换轨危机”。
第一章 产业链解剖：从基础材料到光束引擎
光芯片是一条对工艺极其苛刻的纵向长链条。
1.1 上游（源头与工艺基座）
• 核心材料基底：光芯片生长的“土壤”主要为磷化铟（InP）和砷化镓（GaAs）。全球顶级的超纯晶圆衬底多被日本和德国大厂掌握。 • 外延生长技术（Epitaxy）：技术含金量最大的一环。通过MOCVD设备在衬底上逐层长出原子级的发光结结构，良率决定生死。IQE和联亚光电等独立代工大厂在此掌握大量命脉。
1.2 中游（发光与探测核心）
• 芯片设计与制造（Fabless vs IDM）：不同于成熟的硅基逻辑芯片，光芯片涉及极复杂的微纳光学及电子材料特性，向IDM（垂直整合）发展是保障一致性与良率的必由之路。 • 三大主流激光器芯片（光发送端的核心）： • VCSEL（垂直腔面发射激光器）：以GaAs为材料，低成本、易列阵集成。统治着数据中心机柜内（AOC）和消费级3D感测。 • DFB（分布式反馈激光器）：以InP为材料，输出光束细长纯粹（单模），高性价比。是5G基站前传和光纤到户的核心。 • EML（电吸收调制激光器）：光通信领域的“皇冠明珠”。在DFB的基础上硬塞进去一个电吸收调制器，完美解决高速状态下的色散问题。它是当前800G和1.6T算力光模块的灵魂。
1.3 下游（集成与应用终端）
• 下游为光器件与光模块厂商（如中际旭创、新易盛）。光芯片占据了高端光模块中约 20%~30% 的硬核BOM成本，处于整个产业链议价能力的最顶点。
第二章 生态位与竞争“金字塔”
光芯片行业的竞争，是一场典型的“速率壁垒战”。
2.1 塔尖统治者：海外寡头的光环
• Lumentum 与 Coherent (原II-VI)：两大美系巨头在高端光芯片领域构筑了极厚的专利墙和工艺库。在 单通道50G、100G及以上的EML芯片 和 相干光芯片 市场上，这两家公司具备绝对的定价权。当AI算力爆发导致800G光模块供不应求时，本质上是卡在了他们的EML产能上。
2.2 塔基的红海与攀登的中国势力
面对制裁与供应链安全的渴望，中国光芯片企业正呈阶梯式突围：
• 10G及以下（塔基红海）：国产化率已极高，目前处于疯狂的产能价格战之中。 • 25G级别（国产替代深水区）：源杰科技、光迅科技、仕佳光子 等厂商已实现从单模DFB到VCSEL的规模化量产，成功抢占了大量5G基站与普通数据中心份额。 • 50G/100G 塔尖攻坚战：这是目前的“无人区”。中国稀缺的具备IDM能力的龙头企业（如长光华芯、源杰科技等）正在极力攻克高良率的EML外延及刻蚀工艺。率先在这一速率段实现量产交付的本土企业，将享受巨大的业绩估值双击。
第三章 上下游博弈与防卡脖子战略
在整个光电生态链中，光芯片正成为一种稀缺的“战略筹码”。
3.1 模块厂商的“逆向焦虑”
对于中际旭创等下游光模块霸主而言，尽管其拥有极强的封装工艺与终端大客户关系，但如果不具备自研光芯片的能力，一旦上游（Lumentum等）断供，整条流水线将瞬间瘫痪。
• 战略防守（向上整合）：因此，几乎所有有实力的光模块大厂都在疯狂向中游光芯片延伸。要么通过内部孵化自研团队（如光迅科技本身就是芯片到模块一体化），要么通过大额产业资本收购和注资国内芯片独角兽，试图将“命门”攥在自己手里。
3.2 产能为王的配给权
在算力军备竞赛期间（如英伟达GPU的大规模部署），高端光芯片长期处于紧缺状态。此时，占据优势生态位的光芯片厂商不仅不会轻易降价，甚至可以对下游光模块工厂进行“配额供应”。这也倒逼产业链进行深度的绑定与排他性合作。
第四章 终极洗牌：硅光子（SiPh）的降维打击
虽然当前的InP和GaAs光芯片活得很好，但在不远的将来，硅光子（Silicon Photonics）集成技术将是悬在所有传统光芯片头顶的“达摩克利斯之剑”。
4.1 光电同流的大一统
传统光通信是“拼积木”——各种独立的光源、调制器、探测器拼接而成。
硅光技术则是降维打击：它直接利用台积电等极其廉价且成熟的CMOS工艺，在一块硅晶圆上，把除了“发光体本身”之外的所有光路（波导、调制器、分光器等）全部刻蚀进去！
• 颠覆性后果：一旦硅光集成技术大范围成熟，传统独立封装的调制器芯片、甚至部分探测器芯片的独立生态将被彻底抹除。
4.2 CPO架构与连续波激光器（CW Laser）
伴随着更高阶的 CPO（光电共封装）架构诞生，光模块的概念将消失，光引擎将直接贴在英伟达或博通的交换芯片旁边。
• 此时，硅基底无法自己发光（因为硅是间接带隙材料），它需要外界给它输入“纯净的连续光”。 • 生态转移：这将导致传统带调制功能的EML芯片失宠，而大功率连续波激光器（CW DFB Laser） 将成为硅光引擎时代的“最强外置电池”。提前布局高功率CW激光器及硅光晶圆的企业，正在暗中抢注下一个十年的船票。
结论与投资视点
光芯片是当前整个光电半导体中壁垒极高、利润极厚的要塞地带。
随着AI驱动的带宽升级，光芯片的价值将愈发凸显。对于二级市场与产业观察而言：
1. 关注“点”的突破：紧盯国内谁能率先向大客户批量交付 100G/Lane的高端EML芯片，谁就是下一波国产替代行情的阵眼。 2. 警惕技术换轨期：长线关注硅光（SiPh）集成以及提供 大功率CW激光器 的潜在霸主，因为他们代表着绕开传统寡头专利墙、实现真正弯道超车的终局密码。
