我们在上一篇文章中介绍了Bentley OBD建模软件的“基本功能”，梳理了OBD“创建”三维体块的操作命令（包括板、圆柱体、球体、圆锥、圆环和线性实体），最后通过创建HN450X150钢梁模型，展现了软件实际操作步骤。根据2023年软件操作技巧文章“一周一软件，四周一轮换”的推送节奏，本期文章将以Revit的“机电建模”为主题，分享创建机电模型的技巧，希望能够对大家使用、学习软件提供帮助。
在上一篇Revit机电建模操作的文章中，我们介绍了拆分“机电图纸”的常规流程（备注：图纸类型为CAD且图纸中没有“组”、图层分类明确），以备后续相对应的模型创建工作开展。本期文章，结合“创建管道模型”，梳理常规的建模步骤、以及相关的注意点。

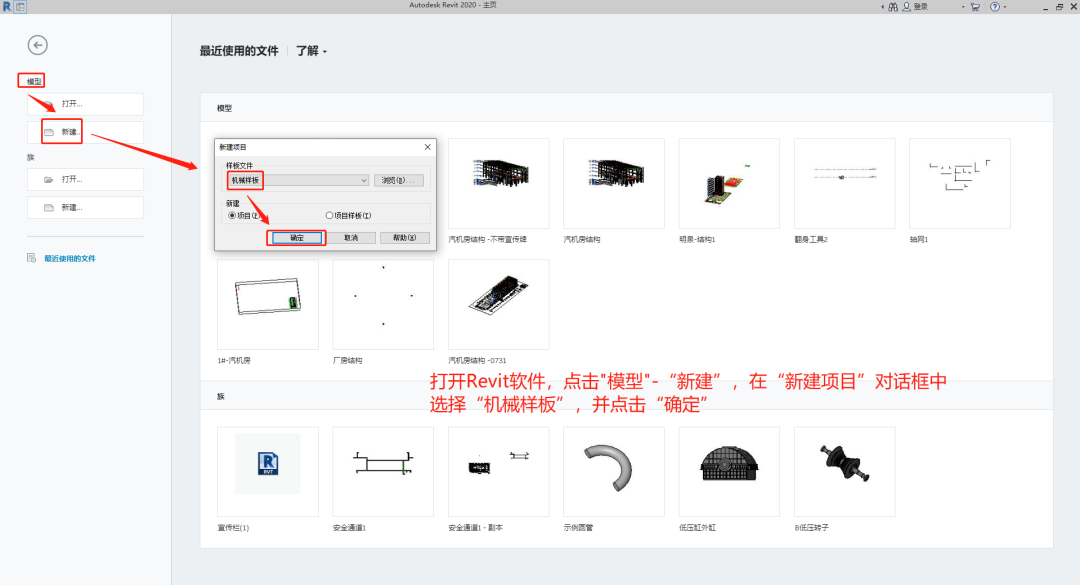

在创建模型之前，我们需要明确：Revit软件自带样板文件有着各自不同的功能，为规范建模，在创建不同专业的模型时，要注意选择不同的样板文件。例如，我们在创建结构梁、柱时，使用的样板是“结构样板”；对于机电模型，对应的样板是“机械样板”。因此，创建管道模型的“初步”操作步骤如下：
向右滑动，查看“创建管道模型”的初步操作步骤

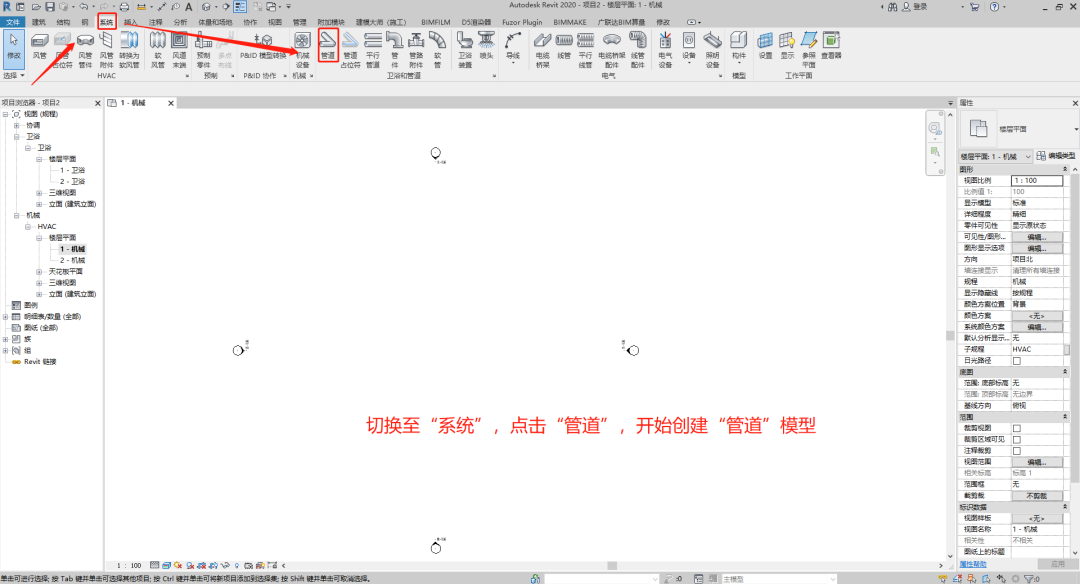

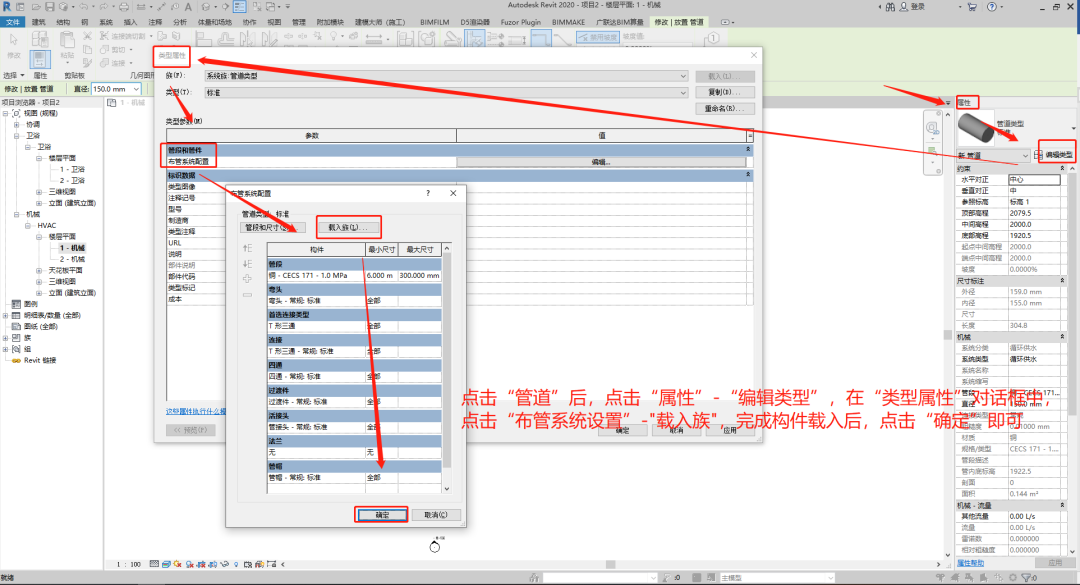

类比Revit中创建梁、柱模型的流程，点击“管道”后，需要对管道进行相关设置，其中包括如下设置：

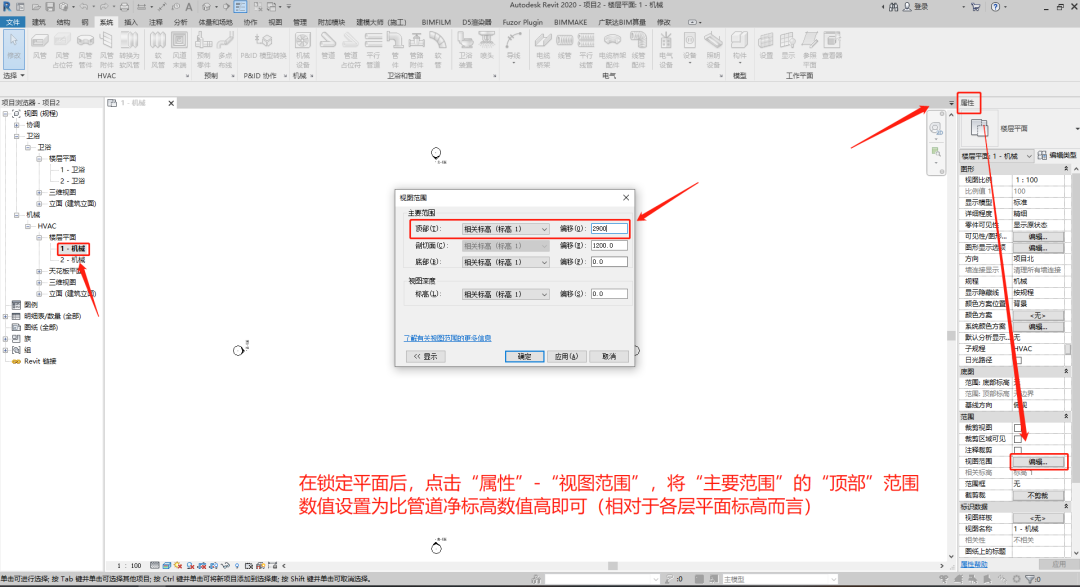

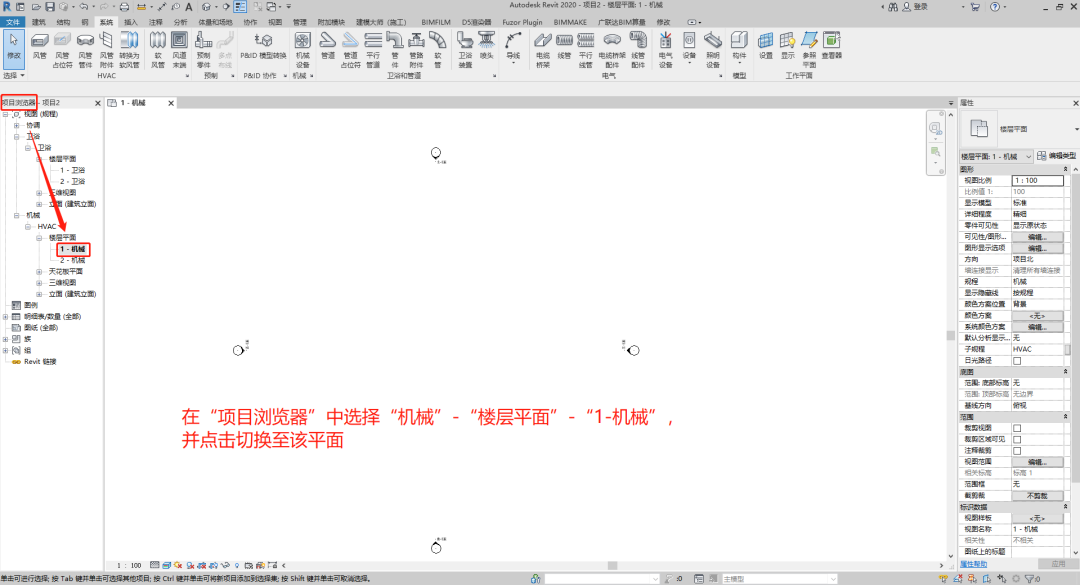

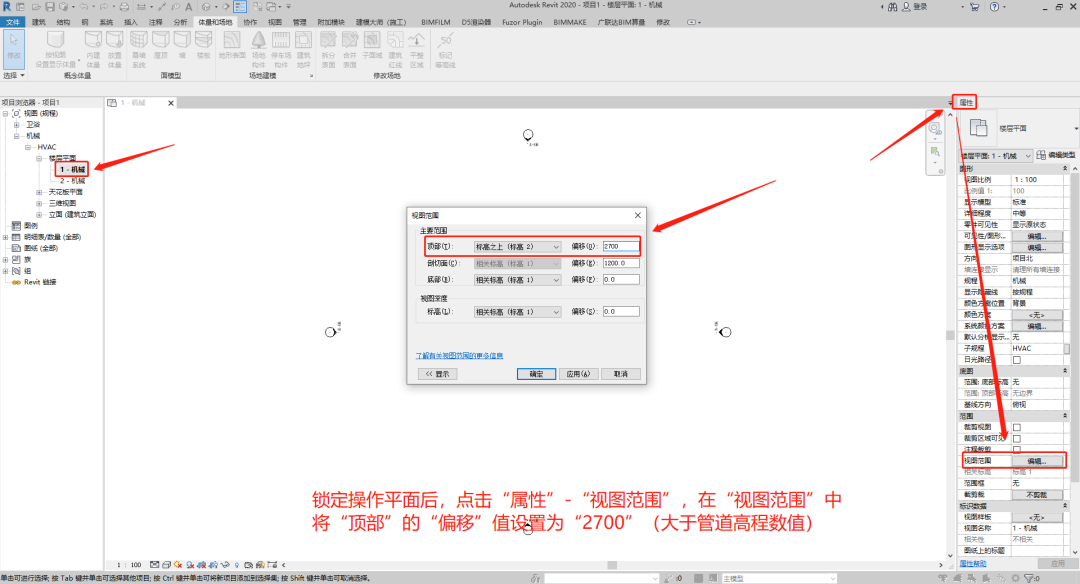

首先，在锁定操作平面后，需要修改该平面的“视图范围”，作为模型显示的“依据”。关于“视图范围”的定义，我们在之前介绍Revit创建墙模型时提到过。在创建管道模型中，由于管道的标高为＋2.800m，Revit默认的“视图范围”不足以满足这部分模型显示。具体操作步骤为：在锁定平面后，点击“属性”-“视图范围”，将“主要视图”的“顶部”范围数值设置为比管道净标高数值大即可（备注：此净标高是相对于各层平面标高而言）。

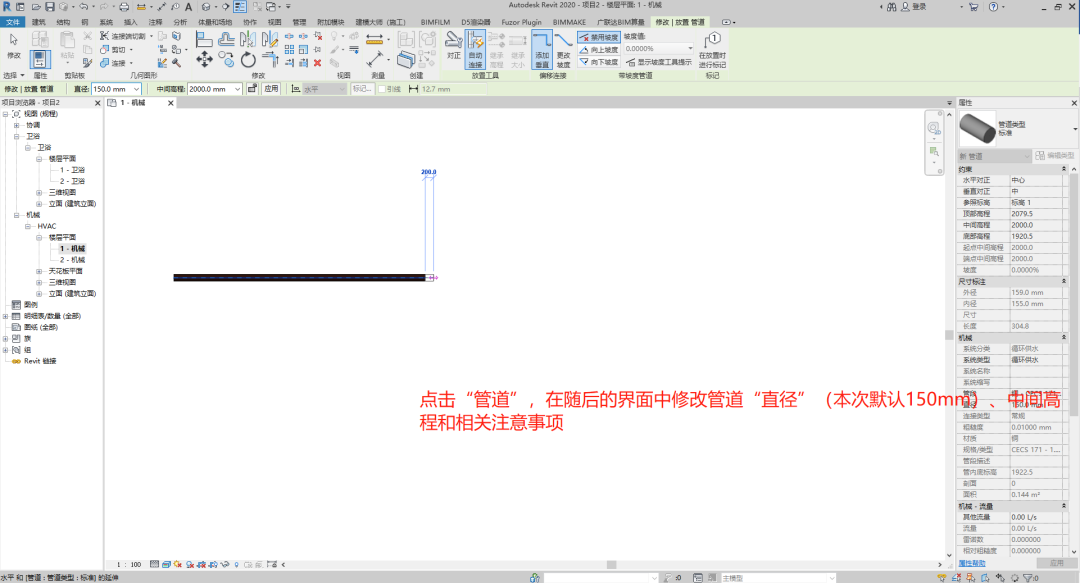

完成前两步操作后，在创建管道模型前，还需要进行一项设置操作。设置管道管径（Revit中选择以直径参数为选择项）、中间高程（此项根据图纸中所示参数为准，如果管道标高为其中线标高，即选择中间高程；如果为管顶或管底标高，需要提前在“属性”-“约束”中进行设置）和放置管道的相关连接要点（包括自动连接、继承高程等选项）。具体操作步骤为：点击“管道”，在随后的界面中修改管道“直径”（本次默认150mm）、中间高程和相关注意事项。

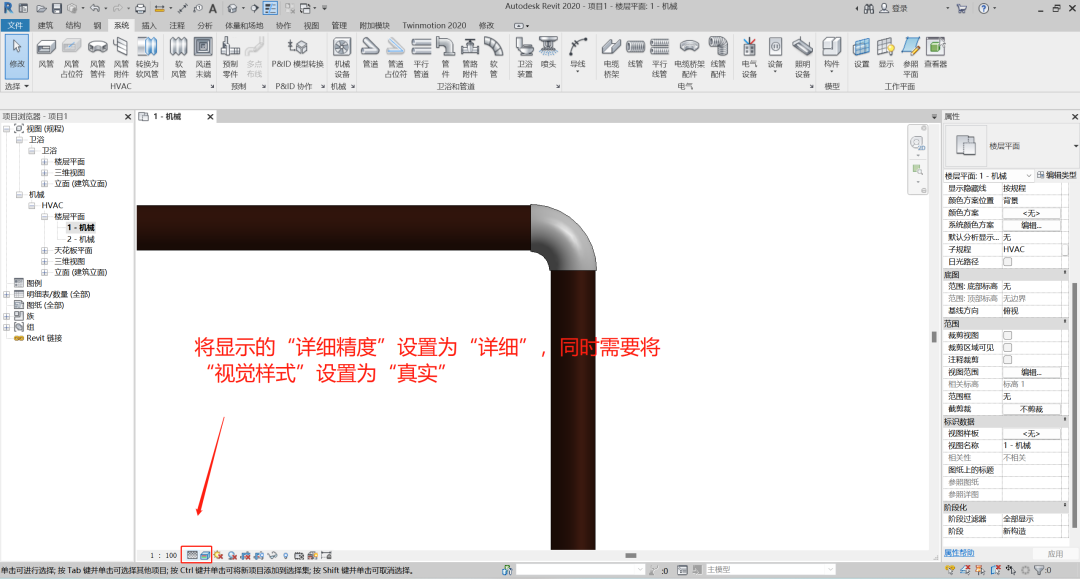

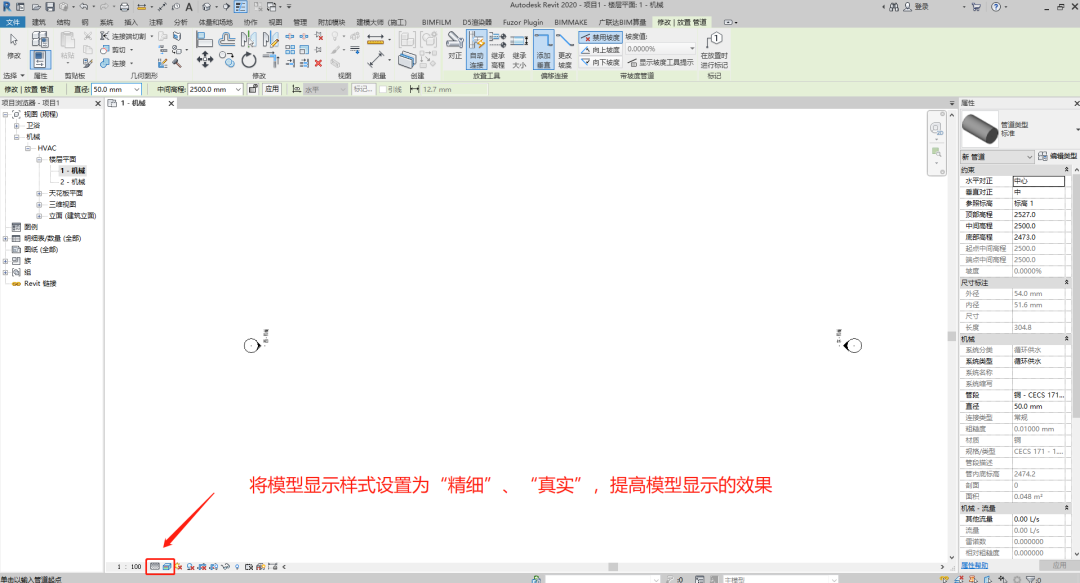

需要补充的是，创建管道模型时，为了提高显示效果，我们需要将显示的“详细精度”设置为“详细”，同时需要将“视觉样式”设置为“真实”或“着色”，这样便会增加模型显示的真实度，提高模型的显示精度。（详情如下图所示）
接下来，我们以在工作中创建过的实体模型为基础，结合相关操作步骤，介绍一下Revit软件应用于实际建模中的案例。本篇文章，我们以某工建项目中管径为50的四通管道为例进行模型创建，展示一下相关操作的建模流程。

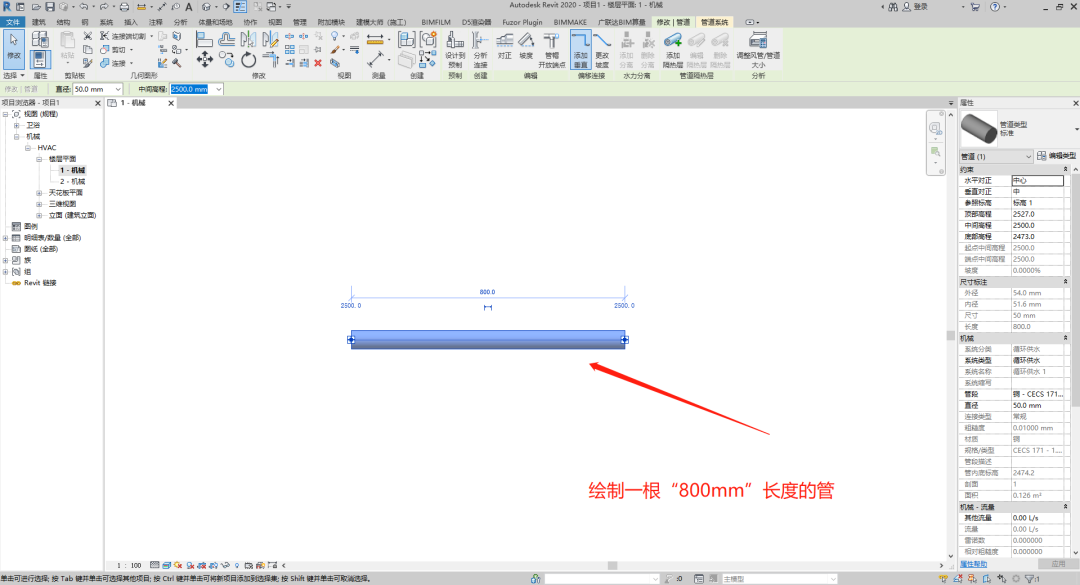

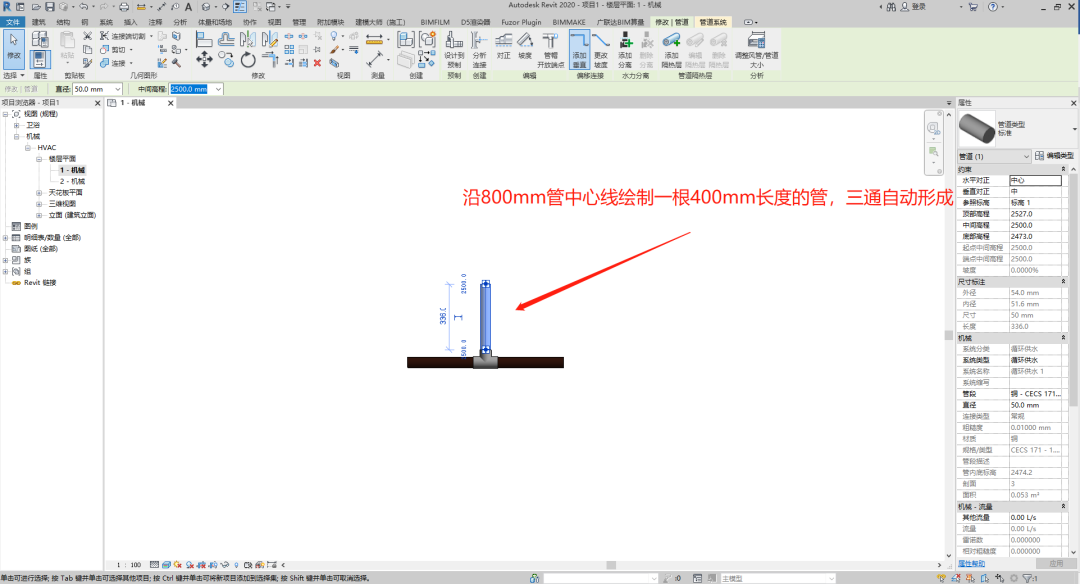

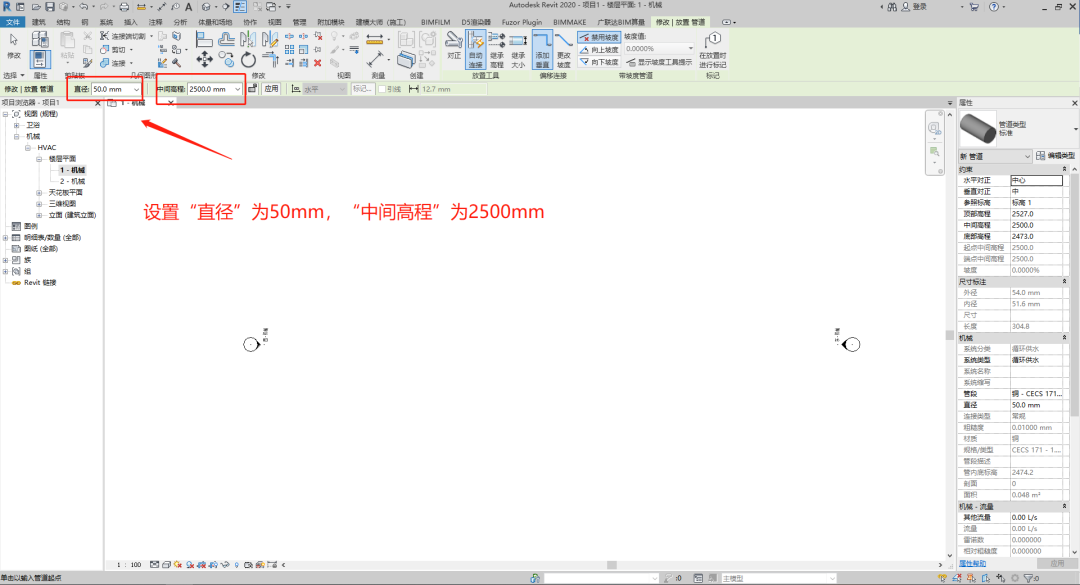

介绍一下该“四通管道”的相关信息：管径为50mm（此指管道公称直径），由800mm、400mm长度的管道组成，三通为自由连接形成，管道中间高程为2500mm。具体建模步骤如下：

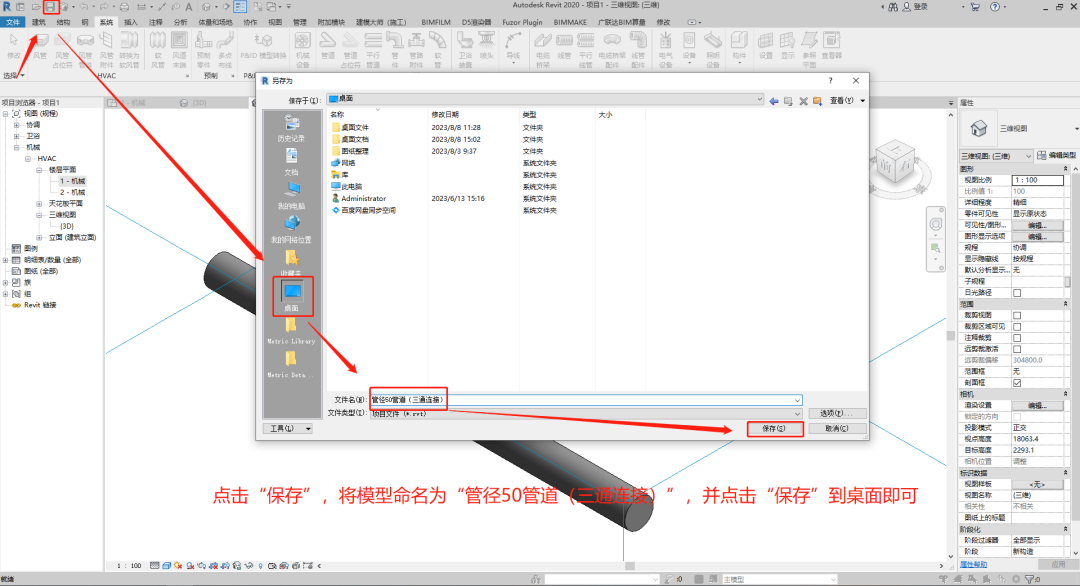

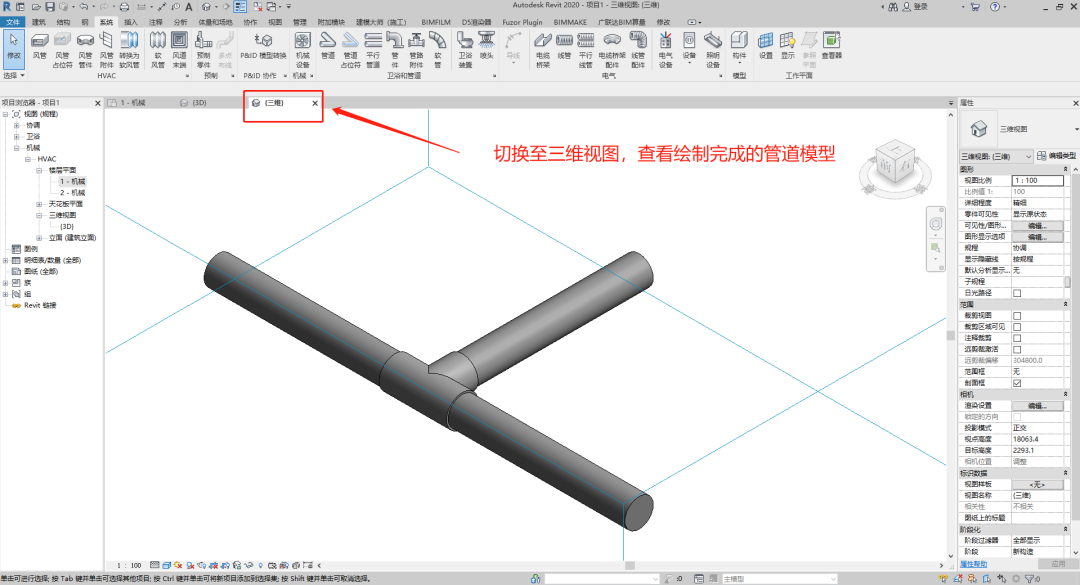

向右滑动，查看建模操作步骤

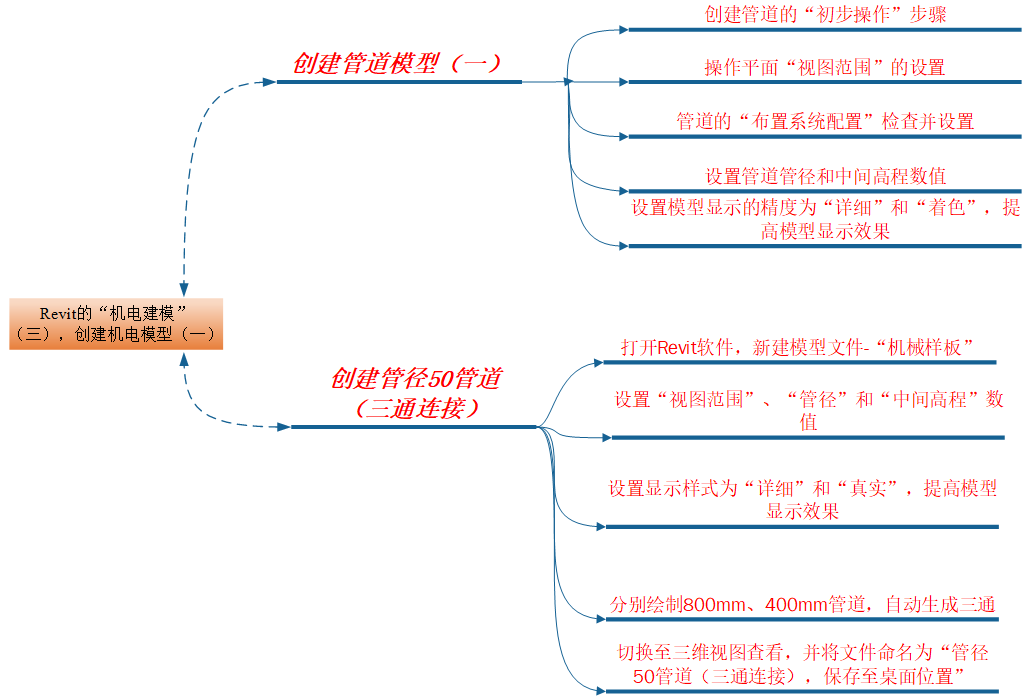

本文介绍了“机电建模”中“创建管道模型”的相关操作，并结合创建“创建管径50管道（三通连接）” 模型，展示了Revit实际建模的操作步骤。希望本篇文章能够对大家使用、学习Revit提供帮助。
预告，下一期（四周之后），我们将继续推送“绘制模型”的内容，梳理建模技巧的使用方式：《Revit的“机电建模”，绘制机电模型（二）》，欢迎大家持续关注、及时交流。
