本文围绕 “爱国者” 防空导弹导引头 DBF 技术展开系统研究，梳理系统发展历程、组成与导引头作用 ，解析DBF 核心算法、关键技术，通过MATLAB/Simulink 仿真验证其多目标跟踪与抗饱和攻击性能，指出技术优势与局限并提出未来优化方向，为该技术升级与工程应用提供理论与仿真支撑。
一、引言
1.1 研究背景与意义
在现代战争中，防空系统对于国家的安全防御起着至关重要的作用。随着军事技术的飞速发展，来袭目标呈现出多样化、高速化和智能化的趋势，这对防空系统提出了前所未有的挑战。“爱国者” 防空导弹作为美国乃至全球范围内备受关注的防空武器系统，其性能和技术水平在很大程度上影响着防空作战的成败。
DBF（Digital Beam Forming，数字波束形成）技术作为 “爱国者” 防空导弹导引头的关键技术之一，在多目标跟踪和抗饱和攻击方面发挥着核心作用。多目标跟踪能力使得防空系统能够同时应对多个来袭目标，而抗饱和攻击能力则是在敌方采用大量目标进行饱和式攻击时，保证防空系统有效拦截的关键。在实战场景中，如在局部冲突或地区战争中，敌方往往会发射大量的弹道导弹，同时伴随各种电子干扰，试图突破防空系统的防御。如果防空系统不能快速、准确地跟踪和锁定这些目标，就会导致防御失效，使重要目标面临被攻击的风险。
提升“爱国者” 防空导弹导引头 DBF 技术在多目标跟踪和抗饱和攻击方面的能力，对于增强防空系统的整体性能具有重要意义。这不仅可以提高对各类来袭目标的拦截成功率，有效保护国家的重要基础设施、军事基地和城市等关键目标，还能够在战略层面上增强国家的防御威慑力，为维护国家安全和稳定提供坚实的技术支撑。
1.2 国内外研究现状
在国外，美国作为“爱国者” 防空导弹的研发和生产国，对其 DBF 技术的研究一直处于领先地位。美国的科研机构和军工企业，如雷神公司等，不断投入大量资源进行技术升级和改进，在多目标跟踪算法、抗干扰技术以及 DBF 硬件实现等方面取得了一系列成果。例如，通过优化算法，提高了对高速、高机动目标的跟踪精度和稳定性；采用先进的抗干扰措施，增强了在复杂电磁环境下的作战能力。同时，其他一些西方国家也在积极开展相关研究，借鉴美国的技术经验，并结合自身需求进行创新，部分欧洲国家在 DBF 技术的某些细分领域取得了独特的研究成果，在特定应用场景下展现出一定的优势。
在国内，对于“爱国者” 防空导弹及 DBF 技术的研究也受到了广泛关注。科研人员通过对公开资料的分析、理论研究以及仿真实验等方式，深入探讨 DBF 技术的原理和应用。在多目标跟踪算法研究方面，国内学者提出了多种改进算法，在某些性能指标上取得了优于国外传统算法的效果，但在实际工程应用和整体系统集成方面，与国外先进水平仍存在一定差距。在抗饱和攻击研究领域，虽然取得了一些理论成果，但在应对复杂实战场景下的饱和攻击时，还需要进一步完善和验证相关技术。
现有研究虽然在 DBF 技术的各个方面都取得了一定进展，但仍存在一些不足与空白。例如，在多目标跟踪算法中，对于目标的实时性和准确性之间的平衡问题，尚未得到完全解决；在抗饱和攻击研究中，对于新型干扰手段和复杂攻击模式的应对策略还不够完善；此外，对于 DBF 技术在不同作战环境下的适应性研究也相对较少，难以满足多样化的实战需求。
1.3 研究目标与方法
本研究的目标是深入剖析“爱国者” 防空导弹导引头 DBF 技术的核心算法、关键技术及仿真处理，全面提升对该技术在多目标跟踪和抗饱和攻击方面能力的理解和掌握。具体来说，通过对 DBF 技术核心算法的研究，揭示其在多目标跟踪和抗饱和攻击中的工作机制和性能特点，为算法的优化和改进提供理论依据；详细解析 DBF 技术的关键技术，包括硬件实现、信号处理等方面，明确技术发展的瓶颈和突破方向；利用仿真实验，模拟实际作战场景中的大量来袭弹道导弹目标及伴随的电子干扰，验证 DBF 技术在多目标跟踪和抗饱和攻击方面的能力，评估其性能表现，并根据仿真结果提出针对性的改进建议。
在研究方法上，主要采用以下几种方式。首先是文献研究，广泛收集国内外关于“爱国者” 防空导弹及 DBF 技术的学术论文、研究报告、专利文献等资料，全面了解该领域的研究现状和发展趋势，为后续的研究提供理论基础和技术参考。其次是理论分析，对 DBF 技术的核心算法和关键技术进行深入的理论推导和分析，建立数学模型，从原理层面揭示其性能特点和局限性。再者是仿真实验，利用专业的仿真软件和工具，搭建符合实际作战场景的仿真模型，对 DBF 技术在多目标跟踪和抗饱和攻击方面的能力进行模拟验证，通过对仿真数据的分析，评估技术性能，发现问题并提出改进措施 。
二、“爱国者” 防空导弹系统概述
2.1 “爱国者” 防空导弹发展历程
20 世纪 60 年代，随着苏联 S-300 防空导弹系统的研制，美国为应对类似的空中威胁并保持军备竞赛中的领先地位，启动了新一代防空导弹的研发工作。1963 年，该项目最初被命名为 FABMDS（野战陆军弹道导弹防御系统），1965 年更名为 AADS-70（陆军防空系统 - 1970） ，同年 8 月，美国陆军导弹司令部最终确定该武器系统为既能拦截高性能飞机、又能拦截近程弹道导弹的地对空导弹系统，定名为 SAM-D（地对空导弹 - 发展型）。
1965 年，“爱国者” 武器系统正式开始研制，1967 年 5 月，雷神公司被选为主承包商。1969 年 11 月，SAM－D 进行了第一次发射测试。1973 年工程发展阶段开始，1974 年 1 月项目需求发生重大变化，要求采用指令 + TVM（Track-Via-Missile）制导模式，这一变更导致研发进度拖延和经费削减。直到 1975 年 TVM 经过验证测试后，项目才在 1976 年 1 月进入全尺寸发展阶段，并于当年 5 月正式命名为 “爱国者”（patriot，来自系统所使用的雷达代号 “Phased Array TRacking (to) Intercept Of Target” 的首字母缩写） ，测试导弹获得统一命名编号 XMIM－104A。
1977 年，“爱国者” 开始进行在电子干扰环境下发射多枚导弹拦截不同目标的试验；1980 年 10 月，MIM－104A 导弹获得第一份生产合同；1982 年，第一套爱国者导弹系统样机交付陆军试用；1984 年，第一套 “爱国者” 导弹武器系统（MIM－104A）正式交付部队；1985 年，基本型的研制工作结束，开始批量生产，并装备美国驻德国的陆军部队，此时的 “爱国者” 导弹主要用于应对飞机目标。
美军从 1983 年开始对 “爱国者” 导弹进行改进，1988 年底研制出具备一定反导能力的 “爱国者” 先进性能－1，即 PAC-1（MIM－104B) ，其主要改进是将雷达的对高探测角度从 25 度提升到 89 度，使得它具备了拦截过天顶的弹道导弹的能力，但由于仍采用早期对空的碎片战斗部，爆炸破片不足以毁伤导弹，该型号仅使用了五年。
1990 年 8 月，反战术弹道导弹原型 PAC -2（MIM-104C）研制成功，PAC-2 在硬件和软件方面都经历了显著升级。改进了导弹的推进系统，最大飞行速度从 2 马赫提高到 4.1 马赫，引入 TVM 制导技术，增强了导弹的精确性和抗干扰能力，最大射程提升到约 120 公里。PAC-2 在 1991 年海湾战争中得到实战应用，尽管展示了一定性能，但也暴露出一些不足之处，如拦截弹导引头精确追踪目标能力不足、对目标有效毁伤能力不足、系统与软件的可靠性尚不理想等。
战后，美军继续对“爱国者”（PAC-2）导弹进行改进，推出制导增强型导弹（Guidance Enhanced Missile，GEM；MIM-104D） ，并在第二次海湾战争中表现出色。同时，针对不同目标类型，对 PAC-2 进行了不同技术状态的改进，产生了 PAC-2（GEM/T，针对战术弹道导弹）和 PAC-2（GEM/C，针对巡航导弹）。
1989 年 4 月，在 PAC-2 的基础上，更先进的爱国者 - 3 系统开始研制，采取渐进式发展的模式，分三个阶段完成系统的研制与装备，即爱国者 - 3/1、爱国者 - 3/2、爱国者 - 3/3 系统。1995 年，爱国者 - 3/1 系统开始装备完善型 GEM 导弹，装配快速作用引信战斗部和新型制导装置，目标杀伤范围增加到 150 - 160 公里，同时改进了作战指挥 (ECS) 系统和采用新的脉冲多普勒雷达处理器，但仍采用爱国者 - 2 导弹。1996 年，爱国者 - 3/2 系统引入，增加了数据链路 Link16 和联合战术信息分发系统（JTIDS) 的能力。爱国者 - 3 型导弹（PAC-3，名义上编号为 MIM-104F）采用了全新的设计，以中途惯性导引加上终端主动雷达导引，弹头以 “碰撞杀伤” 方式取代过去的 “碎片杀伤” 方式，杀伤力更大。1999 年开始低速生产，2002 年装备部队，2003 年在伊拉克战争中经过实战检验。2004 年 8 月，爱国者 - 3 导弹分段增强型（MSE）开始研制，2010 年 2 月完成首次拦截试验，2016 年 7 月具备初始作战能力。截至 2020 年，在美国部署了 8 个营共 33 个火力连，在海外部署了 7 个营共 27 个火力连，德国、荷兰、日本、科威特、希腊、以色列等多个国家也部署了爱国者 - 3 系统。
2.2 系统组成与工作原理
“爱国者” 防空导弹系统主要由导弹、发射装置、雷达、指挥控制系统以及其他支援设备等组成。
•导弹：不同型号的“爱国者” 导弹在性能和设计上有所差异。早期的 PAC-1 和 PAC-2 导弹弹长 5.31 米，弹径 0.41 米，弹重约 900 千克，战斗部装有无线电近炸引信，内装 91 千克高爆炸药，采用破片效应摧毁目标，有效毁伤半径为 20 米。PAC-3 导弹则体积更小，弹重 312 公斤，全长有所变化，直径为 25 厘米，它在设计上采用 “碰撞杀伤” 方式，导弹弹头上没有炸药，依靠动能去引爆目标。
•发射装置：负责导弹的运输、保护和发射任务，可以安装在离交战控制站和雷达 1km 远的地方，通过微波数据链路自动接收指挥。每一个发射装置可携带填装 16 枚 PAC-3 导弹的弹箱，以 M901 发射装置为例，它由 M860 半挂卡车运载，这些导弹以四枚一组装载其中。
•雷达：通常采用 AN/MPQ-53/65 相控阵雷达，这种雷达十分先进，能够同时探测、跟踪多个目标。它可以旋转 120 度，通过同轴电缆或者光缆和指挥车相连，因为需要传递的信息量巨大且传输速率要求高，所以采用有线连接方式。该雷达对来袭导弹进行预警和跟踪，还提供与飞行中的拦截弹的地空通信。它能够在复杂的电磁环境下工作，提取目标的坐标、速度、姿态等参数，实现对目标的 “锁定”。
•指挥控制系统：以交战控制站 (ECS) 为核心，它是整个火力单元的作战中枢神经系统，负责指挥、控制和通信以及火控。交战控制站采用人机交互的方式，可以由计算机辅助进行目标识别和优先级排序，也可以由交战控制站和计算机完全自主控制整个作战过程。在北约部队中，通常以营为单位部署，指挥控制车犹如整个系统的大脑，车里面配备大量芯片、计算机和服务器，可实现对整个系统的自动化控制，包括对导弹发射的精确控制，无需人工手动按按钮发射。
•其他支援设备：包括电源车，相当于车载的微型柴油发电厂，通过电缆输送电力，为整个系统提供能源支持，一个作战单元所需电源车数量取决于系统部署的半径；天线车，车上竖着数根长长的天线，通过同轴电缆或者光纤跟指挥车连接，用于信号传输；车载方舱营房，为官兵提供住宿场所，具有很强的机动性，车内配备床铺、盥洗设备、卫生间等；餐车，配备整套做饭煮菜设备以及可折叠的餐桌、餐椅；导弹吊装车，用于搬运安装导弹，配有专用吊车，除了发射架上的导弹，还负责储备导弹的搬运，通常一个爱国者导弹系统会有 128 - 136 枚储备导弹。
“爱国者” 防空导弹系统的工作原理如下：首先，雷达对空域进行扫描，当发现来袭目标后，对目标进行跟踪和识别，并将目标的相关信息，如坐标、速度、飞行轨迹等，传输给指挥控制系统。指挥控制系统根据这些信息，结合自身的作战算法和数据库，对目标进行威胁评估和优先级排序，确定需要拦截的目标以及相应的拦截方案。然后，指挥控制系统向发射装置发出指令，发射装置按照指令将导弹发射出去。在导弹飞行的初始阶段，采用惯性制导方式，使导弹朝着目标大致方向飞行。在飞行过程中，导弹可以接收来自雷达的更新数据，对飞行轨迹进行修正。当导弹接近目标时，不同型号的导弹采用不同的制导方式。PAC-1 和 PAC-2 导弹在终端采用半主动雷达导引，通过地面火控雷达发射电波抵达空中目标，导弹导引头接收目标回波飞行；PAC-3 导弹则采用主动雷达终端导引头制导，利用自身携带的 Ka 波段主动雷达导引头自主探测目标，生成精确的距离、速度变化和角度信息，自主选择最佳瞄准点完成拦截。在整个过程中，指挥控制系统不断对导弹的飞行状态和目标的运动情况进行监测和评估，必要时对拦截方案进行调整，以确保导弹能够准确命中目标。
2.3 导引头在防空导弹系统中的作用
导引头作为“爱国者” 防空导弹的核心部件，对于防空导弹精确打击目标起着关键作用，在整个防空导弹系统中占据着至关重要的地位。
从目标探测角度来看，导引头就如同导弹的“眼睛”。在复杂的战场环境中，存在着大量的电磁信号、干扰源以及各种真假目标，导引头需要具备高灵敏度和高分辨率的探测能力，以便从众多信号中准确地检测到来袭目标的信号。以 PAC-3 导弹的 Ka 波段毫米波雷达导引头为例，它能够在远距离上发现诸如弹道导弹、先进巡航导弹等目标，即使在面对复杂气象条件和强烈电磁干扰时，也能凭借其独特的信号处理算法和硬件设计，稳定地探测到目标。通过对目标回波信号的分析，导引头可以获取目标的方位、距离、速度等关键信息，为后续的目标跟踪和拦截提供基础数据。
在目标跟踪阶段，导引头的性能直接影响着跟踪的精度和稳定性。它需要实时跟踪目标的运动轨迹，无论目标是做直线飞行、机动飞行还是采取各种规避动作，导引头都要能够紧紧锁定目标。例如，当面对高机动的战斗机目标时，导引头需要快速响应目标的机动变化，通过不断调整自身的跟踪参数，确保始终保持对目标的有效跟踪。对于多目标跟踪场景，导引头要具备同时跟踪多个目标的能力，并且能够准确地区分不同目标的信号，避免出现跟踪错误或丢失目标的情况。这就要求导引头具备强大的数据处理能力和先进的多目标跟踪算法，能够对多个目标的信息进行实时处理和分析，实现对每个目标的精准跟踪。
在导弹的制导过程中，导引头更是发挥着核心作用。它根据探测到的目标信息和自身的跟踪数据，生成精确的制导指令，引导导弹飞向目标。在 PAC-3 导弹中，当导弹进入末端制导阶段，导引头自主工作，根据对目标的实时探测和跟踪，精确计算出导弹与目标之间的相对位置和速度关系，然后向导弹的控制系统发送指令，控制导弹的飞行姿态和轨迹，使导弹能够准确地命中目标。导引头的制导精度直接决定了导弹的拦截成功率，如果导引头的制导精度不足，导弹就可能无法命中目标，导致拦截失败。
在面对敌方的电子干扰时，导引头的抗干扰能力至关重要。现代战争中，敌方往往会采用各种电子干扰手段，试图扰乱或欺骗导引头的工作，使导弹失去目标。优秀的导引头需要具备多种抗干扰措施，如采用频率捷变技术、抗干扰编码技术以及先进的信号处理算法等，以确保在强干扰环境下仍能正常工作，准确地探测、跟踪目标并引导导弹完成拦截任务。例如，通过频率捷变技术，导引头可以快速改变工作频率，避开敌方的干扰频率，从而保证自身的正常工作；利用抗干扰编码技术，导引头可以对接收的信号进行编码和解码处理，增强信号的抗干扰能力，提高目标探测和跟踪的准确性。
导引头的性能优劣直接关系到“爱国者” 防空导弹系统的作战效能。高性能的导引头能够大大提高防空导弹对目标的探测、跟踪和拦截能力，增强防空系统在复杂战场环境下的作战能力，有效保护己方目标免受敌方空中威胁。
三、DBF 技术基础理论
3.1 DBF 技术基本概念
3.2 DBF 技术的优势
3.3 DBF 技术在防空领域的应用现状
四、“爱国者” 防空导弹导引头 DBF 技术核心算法详解
4.1 多目标跟踪算法
4.1.1 数据关联算法
4.1.2 目标状态估计算法
4.2 抗饱和攻击算法
4.2.1 波束快速切换算法
4.2.2 干扰抑制算法
五、“爱国者” 防空导弹导引头 DBF 技术核心关键技术
5.1 高性能发射 / 接收组件技术
5.2 大时宽带宽积信号的数字产生与处理技术
5.3 自适应波束形成技术
六、仿真场景设计与实现
6.1 仿真目的与需求分析
6.2 仿真场景构建
6.2.1 来袭弹道导弹目标模拟
6.2.2 电子干扰模拟
6.3 仿真软件与工具选择
6.4 仿真模型建立
6.4.1 导引头模型
6.4.2 目标模型
6.4.3 干扰模型
七、仿真结果与分析
7.1 多目标跟踪仿真结果
7.2 抗饱和攻击仿真结果
7.3 结果对比与讨论
八、结论与展望
8.1 研究成果总结
8.2 研究的局限性
8.3 未来研究方向
致谢
//---------------------------------------//
爱国者导弹导引头 DBF 技术 MATLAB 仿真代码

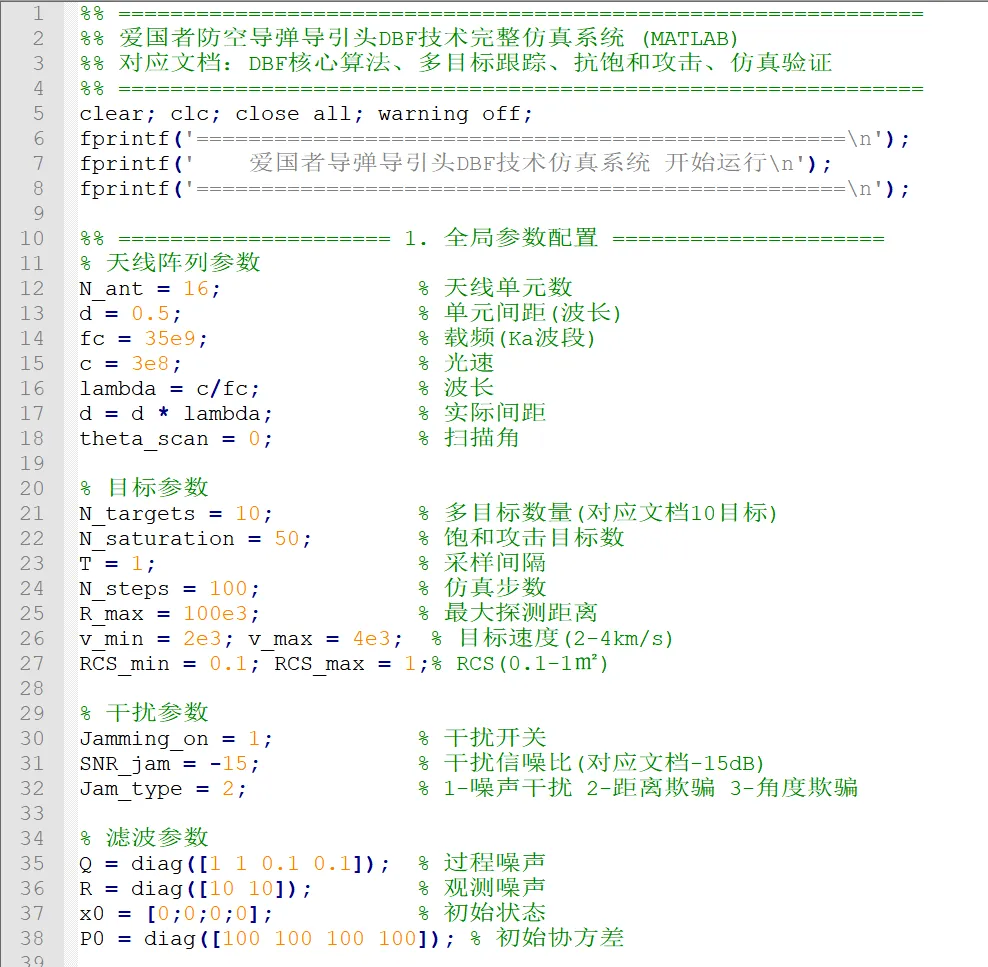

以下代码严格对应文档核心内容，实现：DBF 数字波束形成、多目标跟踪（JPDA+EKF）、抗饱和攻击、波束快速切换、干扰抑制、弹道目标模拟、电子干扰模拟、仿真结果可视化，可直接复制到 MATLAB 运行。
