摘要
化工储罐作为原料存储与产品中转的核心设施，其防腐性能直接关系到生产安全、成本控制与环境保护。不同介质、工况下的腐蚀机理差异显著，盲目选择防腐方案易导致“防腐失效-维修停产-安全事故”的恶性循环。本白皮书基于《钢制石油储罐防腐蚀工程技术标准》（GB/T 50393-2017）等权威规范，系统梳理化工储罐的腐蚀类型、主流防腐方案特性及选型流程，结合工程案例提供可落地的选型策略，为化工企业储罐防腐设计与改造提供技术参考。
一、引言
化工储罐长期接触强酸、强碱、有机溶剂等腐蚀性介质，同时面临大气腐蚀、土壤腐蚀、温度交变等复杂工况，据行业数据统计，约60%的储罐安全事故由防腐失效引发，直接经济损失占设备总投资的20%-30%。合理选择防腐方案不仅能延长储罐使用寿命（从3-5年提升至10-15年），更能避免介质泄漏导致的环境污染与人员伤亡。本指南聚焦化工储罐全生命周期防腐需求，从腐蚀机理、方案对比、选型方法三个维度，为企业提供“精准匹配、成本最优、安全可靠”的防腐解决方案。
二、化工储罐常见腐蚀类型及机理
2.1 化学腐蚀
直接由腐蚀介质与金属基体发生化学反应导致，常见于强酸（H₂SO₄、HCl）、强碱（NaOH）、有机溶剂（甲醇、苯）存储场景。例如，硫酸储罐内壁会发生Fe+H₂SO₄→FeSO₄+H₂↑的反应，导致基体均匀腐蚀；有机溶剂则可能溶解涂层，加速腐蚀进程。
2.2 电化学腐蚀
最普遍的腐蚀类型，由金属表面形成的原电池反应引发，常见于潮湿环境、土壤中的储罐外壁及含电解质的介质储罐内壁。如原油储罐底板，在水、氧气、硫化物共同作用下形成阳极（Fe→Fe²⁺+2e⁻）与阴极（O₂+2H₂O+4e⁻→4OH⁻），导致底板局部点蚀，严重时可穿透罐体。
2.3 物理腐蚀
由温度交变、介质冲刷、应力作用等物理因素引发，常见于高温介质储罐（如150℃以上的沥青储罐）、高速流体输送的储罐进出口部位。温度骤变会导致涂层与基体热胀冷缩不一致，引发涂层开裂；高速冲刷则会磨损防腐层，暴露金属基体。
2.4 微生物腐蚀
特殊环境下的腐蚀类型，常见于含污水、有机物的储罐，硫酸盐还原菌（SRB）会产生H₂S，加速金属腐蚀。如污水处理厂的污泥储罐，微生物腐蚀速率是普通腐蚀的2-3倍。
三、主流防腐方案特性对比

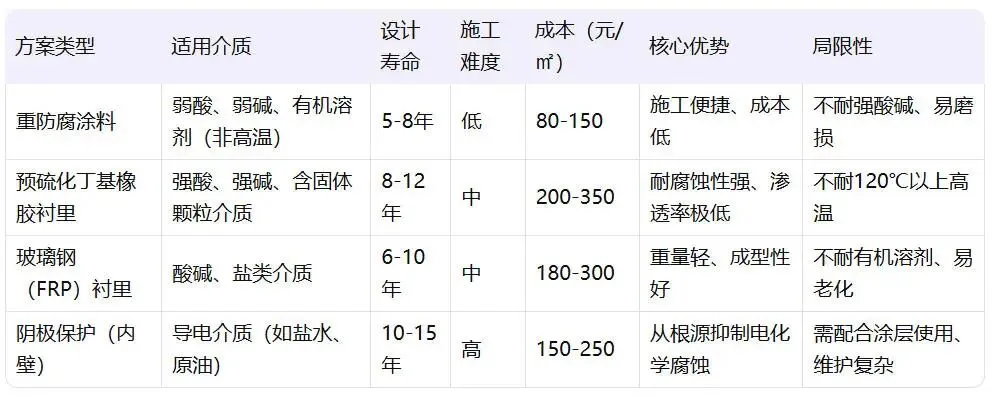

3.1 内壁防腐方案

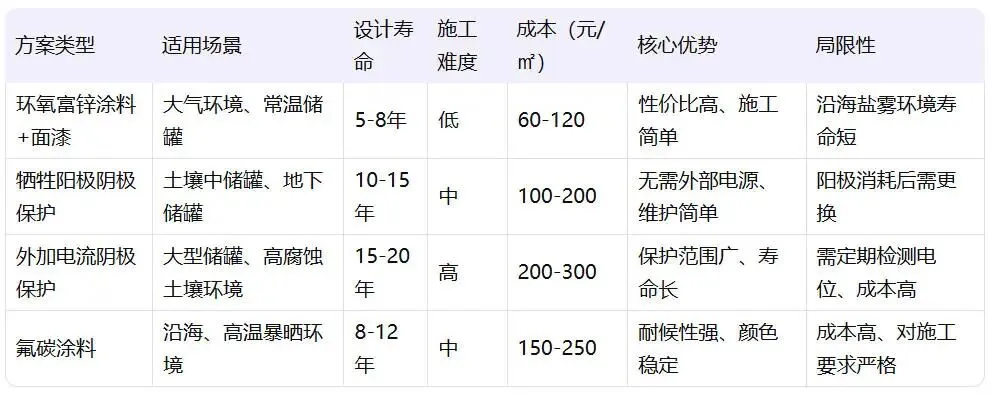

3.2 外壁防腐方案
四、化工储罐防腐方案选型步骤
4.1 第一步：精准分析工况与介质
介质特性：明确介质类型（酸/碱/有机溶剂）、浓度、温度、是否含固体颗粒/微生物，例如：98%浓硫酸需选择耐强酸性的橡胶衬里或酚醛树脂涂料；含固体颗粒的浆液需选择耐磨型防腐方案（如预硫化橡胶衬里+耐磨涂层）。
环境工况：储罐所处环境（大气/土壤/地下）、温度范围、湿度、盐雾浓度（沿海地区），例如：沿海储罐外壁需选择氟碳涂料或牺牲阳极阴极保护。
结构特点：储罐容积、形状、进出口流速，例如：大型原油储罐（≥10000m³）外壁优先采用外加电流阴极保护，内壁采用涂层+牺牲阳极组合方案。
4.2 第二步：初选方案并进行技术对比
根据工况分析结果，从主流方案中初选2-3种候选方案，对比其耐腐蚀性、寿命、施工周期、维护难度，例如：
工况：存储pH=1的稀硫酸，温度80℃，储罐容积500m³
初选方案：预硫化丁基橡胶衬里、玻璃钢衬里、耐酸涂料
技术对比：橡胶衬里耐酸性能最优，寿命最长；玻璃钢成本略低但不耐高温；耐酸涂料施工最快但寿命短。
4.3 第三步：技术经济综合评估
计算全生命周期成本（LCC），包括材料成本、施工成本、维护成本、停产损失，例如：
耐酸涂料：初始成本80元/㎡，5年需重新施工，5年总费用=80×2+停产损失（5天×20万/天）=160+100=1160元/㎡
橡胶衬里：初始成本250元/㎡，10年维护成本50元/㎡，10年总费用=250+50=300元/㎡
结论：橡胶衬里全生命周期成本更低，更具经济性。
4.4 第四步：方案验证与优化
通过实验室腐蚀试验（如盐雾试验、浸泡试验）验证候选方案的耐腐蚀性，或参考同类工况的工程案例，优化方案细节，例如：含固体颗粒的介质储罐，在橡胶衬里表面增加一层耐磨陶瓷颗粒涂层，提升抗冲刷性能。
五、工程案例分析
案例1：西北地区氨基酸肥料储罐防腐
工况：存储pH=2-3的氨基酸肥料，温度60-80℃，昼夜温差大（-20℃至40℃）
原方案问题：采用普通耐酸涂料，1年后出现涂层开裂、介质渗透，罐体腐蚀严重
优化方案：内壁采用5mm厚预硫化丁基橡胶衬里（耐酸碱+抗温度交变），外壁采用氟碳涂料（耐候性强）
应用效果：投运3年无腐蚀迹象，每年节省维修费用约60万元，避免了停产损失。
案例2：沿海原油储罐外壁防腐
工况：10000m³原油储罐，沿海盐雾环境，土壤电阻率低（高腐蚀）
方案：外壁采用外加电流阴极保护（钛阳极网）+环氧富锌涂料，内壁采用环氧煤沥青涂料+牺牲阳极
应用效果：投运5年，外壁腐蚀速率≤0.01mm/年，远低于国家标准（≤0.03mm/年），预计寿命可达15年以上。
六、选型注意事项与避坑指南
避免“唯成本论”：低价涂料看似省钱，但寿命短、维修频繁，全生命周期成本更高，建议优先考虑中高端方案。
重视施工质量：防腐效果的60%取决于施工，需选择有资质的施工队伍，严格执行规范（如涂装前钢材表面除锈等级≥Sa2.5级）。
定期检测维护：投运后每半年进行一次涂层厚度、电火花检测，阴极保护系统每月检测电位，及时发现隐患。
特殊介质特殊处理：含氟介质、高温熔融盐等特殊介质，需选用聚四氟乙烯（PTFE）衬里或特种合金材料，避免普通防腐方案失效。
七、结论与展望
化工储罐防腐方案选型需兼顾“技术适配性、经济合理性、安全可靠性”三大原则，通过精准分析工况、科学对比方案、全生命周期成本评估，才能实现“一次投入，长期受益”。未来，随着纳米防腐材料、智能防腐监测技术的发展，化工储罐防腐将向“主动防护、实时监测、智能预警”方向升级，进一步提升设备运行的安全性与经济性。建议化工企业建立储罐防腐全生命周期管理体系，定期进行腐蚀评估与方案优化，从根源上降低腐蚀风险。
附录：引用标准规范
GB/T 50393-2017《钢制石油储罐防腐蚀工程技术标准》
HG/T 20679-2014《化工设备、管道外防腐设计规范》
GB/T 1766-2008《色漆和清漆 涂层老化的评级方法》
SY/T 0019-2016《埋地钢质管道牺牲阳极阴极保护设计规范》
