01 前言
车辆底盘模块是整车价值最高的部分，对于车辆底盘模块的装配工艺体现出主机厂的制造能力层级。合装工艺是汽车总装工艺最为复杂的一个工序，底盘前后悬等部件与车身完成“结合”与“装配”过程。整体式合装对车身精度、零部件精度、托盘精度和定位系统的要求较高,直接影响生产产量和效率。从产品装配工艺、底盘托盘夹具、设备布局、满足自动化的合装及拧紧需求等几个方面，对纯电动车底盘模块的整体式静止合车装配概念要点做系统阐述。
02 底盘整体式合车系统概述

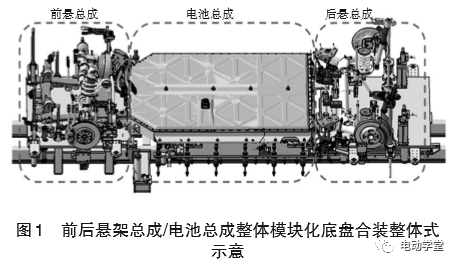

纯电平台底盘模块（FahrwerkModule）包括车辆最大的预装模块以及最重要的底盘合装设备，零件包括前悬总成、电池总成、后悬总成3大部分。如图1所示，在所有零件定位和装配到专用定位夹具上后，利用底盘合装线装配设备一次性将前后悬架总成/电池总成整体安装到车辆底部的总成模块。同时规范底盘装配工艺流程，整合底盘模块的RPS工艺定位基准，统一标准化托盘规格，可以有效提高合装质量，降低制造成本，体现高端装配工艺水准。

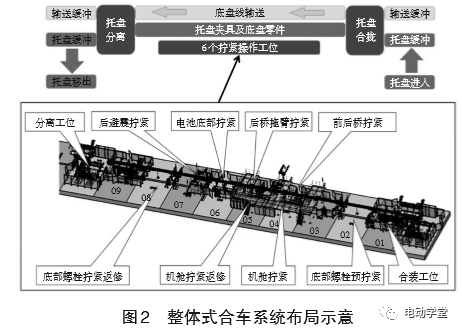

如图2所示，底盘模块装配理念是动力总成、电池总成和所有底盘零件全部采用在定位夹具上销孔精确定位方式，并且在合装前完成全部的连接和紧固。
在底盘合装工位，底盘夹具被定位在液压升降台上，升降台自下而上托举夹具与正上方的车身结合，定位夹具前后的主定位销与车身定位孔结合，确保所有底盘装配零件与车身螺孔的精确配合和连接，一次性把底盘模块的所有零件装配到车身上。由于底盘总成的连接件都是整车最重要的紧固件，精确定位和有效装配关系到整车的行驶性能和安全性，是装配规划、生产控制、质量控制的重点；同时，底盘合装线也是车间重点设备控制点，它的正常运转对总装车间的顺利生产至关重要，一旦设备故障造成停机将直接损失产量，且没有应急方案，所以底盘模块设备的可靠性也是设备规划的重点。
1、标准的底盘合装方案
a.底盘零件在一个大框架上同时进行合装，前悬总成、电池总成、后悬总成在同一套夹具上，同时进行合装将作为标准。
b.在带有合拢、分离举升功能、抬高的输送线上进行底盘安装，底盘安装过程中由托盘夹具带动车身吊架。
c.规范合车节拍标准化，根据工厂产能规划选择1min节拍和2min2种。根据投资成本匹配高人工和低人工2种标准。
d.带有统一标准的托盘夹具。
2、标准化合装方案对产品的约束
a.垂直进行合拢和分离；
b.零件与车身连接（螺栓拧紧、隔热罩敲紧）在合装方向进行；c.产品需要给工装夹具（拧紧接杆、定位支撑）留出空间。
03 整体合车定位方案/共线约束要求
底盘预装输送线将预装好的底盘零件运送至主线合装工位，在举升系统的驱动下将底盘零件与主线车身相结合。通过预装托盘上的定位销与车身对应定位孔相匹配，保证底盘零件与车身相结合时位置准确。为了将合车工艺标准化，需要定义并约束好总装输送系统的定位支撑，以及合车的定位系统，才能确保顺畅合车，满足自动化合车及拧紧需求，降低后续在车型中投入的大量设备改造成本。

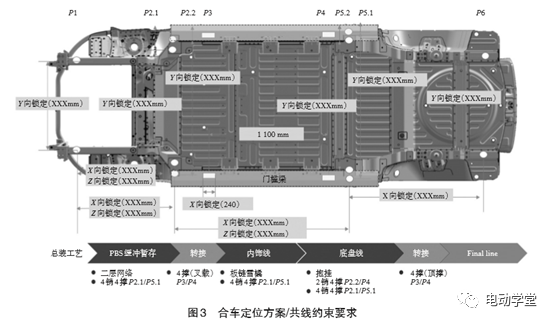

参考图3所示，确保平台化的合车工艺和质量要求，需要统一总装输送系统的定位支撑，以及合车主定位系统。规范平台化、标准化、一致性要求如下。
a.P1、P6作为合车主定位销、平台化架构最重要的工艺约束限制产品开发；
b.P2.1、P5.1为Φ30mm圆孔，作为总装输送系统的定位支撑，车身存储线、内饰线、底盘西线都共用这定位孔，确保总装输送系统支撑保持一致性；
c.重心在P3/P4之间，且距离P3/P4大于100mm；
d.后续平台化车型开发，必须沿用以上工艺制造约束。
04 模块化托盘结构方案
1、模块化托盘方案

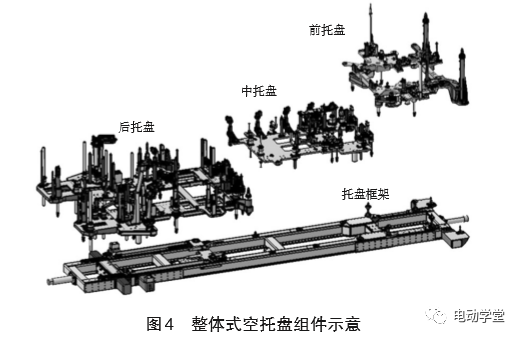

见图4所示，标准化托盘夹具方案主要由托盘框架、前托盘、中托盘、后托盘构成，对于混线车型生产需要，一种方案是通过变换支撑点，可混装2种以上车型；另外一种方案是通过建立托盘库，从储存区调换托盘，实现多车型柔性生产。模块化托盘方案如下。
a.模块化托盘可分为前托盘、中托盘、后托盘；
b.部分托盘通过大框架进行定位；
c.中托盘、后托盘可切换为四驱托盘；
d.前托盘用于不同动力总成配置的支撑点可切换；
e.大框架上后托盘可X方向进行调节，匹配不同轴距；
f.通过调换前中后托盘实现不同车型的柔性生产；
标准化模块托盘，具备以下优点。
a.车型对应托盘只需要一次设计；
b.所有品牌同类型车型托盘相同；
c.产品、工艺、设备的优化能轻松地传递给所有用户；
d.生产柔性提高；
2、合装托盘各组件的功能

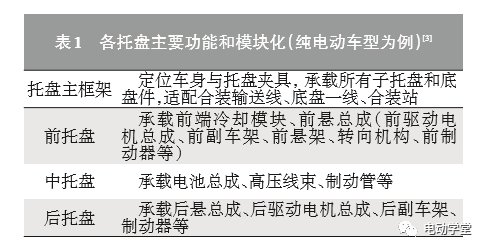

各合装托盘主要功能和模块化如下（表1）。
a.托盘主框架，定位车身与托盘夹具，承载所有子托盘和底盘件，适配合装输送线、底盘一线、合装站；
b.前托盘，承载前端冷却模块、前悬总成（电机总成、前副车架、前悬架、转向机构、前制动器等）；
c.总托盘，承载电池总成、高压线束、制动管等；
d.后托盘，承载后悬总成、后驱动电机总成、后副车架、制动器等。
各厂家按自身平台化水平，集成度差异很大；集成度最低的仅有前、后托盘集成前后悬，集成度最高的几乎集成所有底盘件，集成度越高，难度越大。
3、大托盘框架
标准化大托盘框架设计要点如下。
a.大量采用铸铝件，降低质量，简化加工。可以最小化统一底盘夹具轨道宽度。
b.前后侧增加为框架在Y向横移所需的特定铝块，增加摩擦力，提高设备运行稳定性。
c.底部框架与所有混产车型托板共享，节省投资和占用面积。合装时前/中/后托板用销孔方式准确定位在底部框架上完成合装。

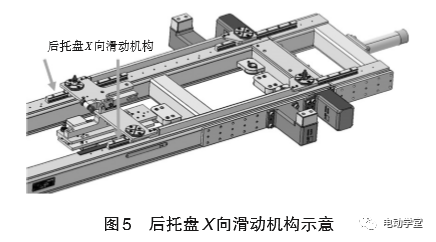

d.在后桥托板区域增加X向滑动机构，使后桥托板具备调整轴距的功能（图5）。

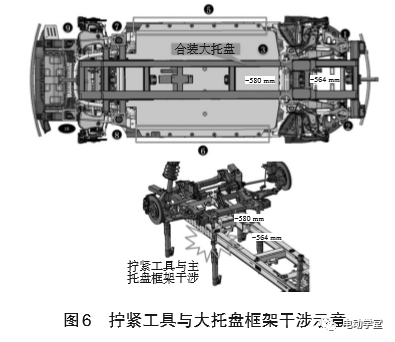

e.对于产品开发来说，标准托盘轨道宽度，可保证螺栓打紧点和敲紧点避开大托盘框架，从而减少工厂设备上的投资，同时减少生产过程成本。如图6所示，前期底盘模块开发过程中，一定要避免前后副车架/电池的安装点（1～10号安装点）的拧紧工具与大托盘框架产生干涉，这个是工艺硬点约束，需要底盘产品模块化设计之初做好预防。
4、前/中/后托盘
前/中/后托盘设计要点如下。
a.大量采用铸铝件，降低质量，简化加工。
b.前托盘主RPS定位销设计在前桥上，保留了不同间距主定位销在同一底盘模块混产的可能性。
c.中托盘主要支撑电池总成，合装精度要求不高，通过变换定位销来满足多车型共线，减少中托盘种类。
05 合车站
托盘承载底盘件和吊具承载车身进入合车站后，分别对托盘和吊具进行定位，由剪式举升机举升托盘，或吊具下降完成底盘与车身“结合”的过程。合车过程中，底盘和车身主要是Z向运动，相对于输送线是静止的。

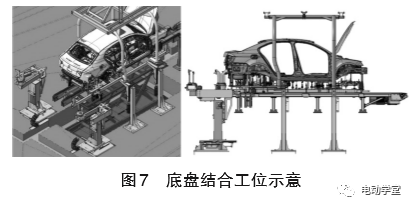

如图7所示:
底盘满托板与空车身同时进入合装工位后，托板夹具由定位销定位，后桥夹具挂钩由气缸确认打开，液压剪式升降机带动满托板快速上升；同时吊架底部定位销销住吊架，车身后部挂钩旋入车身后纵梁孔，并由气缸推动下压住车身，防止后弹簧在合装过程中把车身顶起。在系统确认后部挂钩已压住车身后，升降机继续慢速上升，底盘托板前后端RPS定位销首先进入车身定位孔，待底盘零件与车身底部接触后，升降机继续推动托板向上10mm,使车身吊点向上浮动10mm,确保底盘零件与车身底部的紧密结合。然后汽缸动作将后桥夹具挂钩挂入车身，车身后部挂钩和吊架底部定位销由汽缸打开，满托板由托板底部链条带动车身和吊具一起离开液压升降台。
06 自动化拧紧站

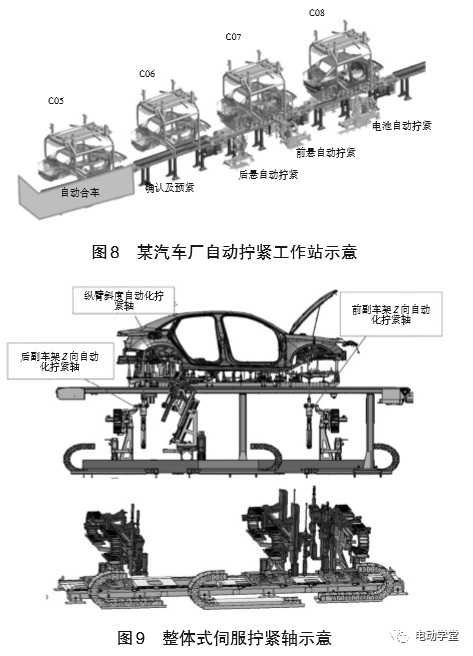

合车站完成车身与底盘结合，后进入拧紧的部分。车身底部规划为底盘螺栓自动拧紧设备，由侍服电机驱动拧紧轴在X/Y/Z各方向自动运行达到螺栓点或者托板上的螺栓连接杆进行自动打紧，参考图8所示。如图9所示，底盘螺栓自动化拧紧设计方案中，主要对前副车架、电池总成、后副车架的紧固点进行自动化拧紧，即Z向的紧固点适合采用自动化拧紧，其余的紧固点保留人工拧紧方式。
a.前部2根拧紧轴打紧副车架4个螺栓或者6个螺栓。
b.中部4根拧紧轴打紧电池总成12个螺栓或者16个螺栓。
c.中后部8根拧紧轴同时打紧后桥摇臂8个螺栓，左右各4根轴组合安装在固定支架上，安装角度与螺栓法线方向重合。
d.后部2根拧紧轴打紧后桥副车架4个螺栓。在设计空间允许的情况下，全部选择通用拧紧轴进行设备设计，不建议选用偏心，自带汽缸轴或者特殊扁头的拧紧轴，对维修保养不利。
07 合装精度
底盘合装工艺通过预装托盘上的定位销与车身对应定位孔相匹配，保证底盘零件与车身相结合时的位置准确，满足自动化合装及自动化拧紧工艺需求。

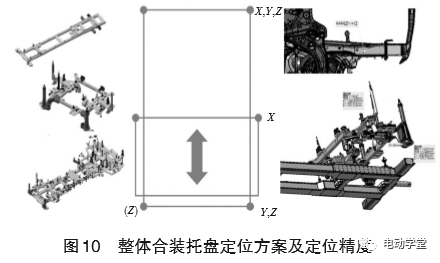

底盘夹具的车身定位方案需按照车身底部定位系统进行设计。参考下图10所示。
a.托盘大框架为3点定位，后桥托盘带有X方向调节功能，可在XY方向基于大框架浮动。
b.车身底板为标准，前避震定位孔按RPS1为基准。
c.前中后分托盘与托盘框架为不可浮动配合。为保证定位精度，托盘框架主定位销n24.8mm配合托盘定位孔n25mm。
d.车身底板定位销孔沿用整车白车身焊装总拼定位孔。为保证定位精度，托盘定位孔定位销n24.8mm配合车身底板定位孔n25mm。
e.各整体合装零部件采用工装定位，不采用零件自定位策略，即各零件安装孔采用过孔方案，过孔量大小根据尺寸链计算结果来定义。但需要保证各零件的安装孔位置度精度，根据各零件的产品技术要求及制造工艺能力来定义位置度精度范围。
