龟甲网结构单层衬里通用施工工艺

日期：2023-08-24 07:14:04 来源：网络整理作者：本站编辑评论：0

龟甲网结构单层衬里通用施工工艺

1 范围

1.1适用范围

本工艺适用于催化装置龟甲网结构单层衬里。

1.2编制依据

《隔热耐磨混凝土衬里技术规范》 SH3531

《石油化工施工安全技术规程》 SH3505

2 施工准备

2.1主要机具

电焊机、强制搅拌机、手锤、压子、撬棍、量杯、卷尺、塞尺、断丝钳、烘箱、电焊条保温桶等。

2.2作业条件：

2.2.1施工前做好施工人员安全技术培训，操作人员应经培训持证上岗。

2.2.2按材料计划备好衬里材料，衬里材料皆需有材质合格证，并经试验室复验且合格后才能使用。

2.2.3施工现场做到“三通一平”。

2.2.4设备本体上焊接作业结束，焊缝等各种检验合格，并办理交接手续后方可进行施工。

2.2.5熟悉图纸，做好技术交底。

2.2.6衬里施工时，施工环境温度不低于5℃。

2.2.7衬里施工用水应是清洁饮用水。

3 施工工艺

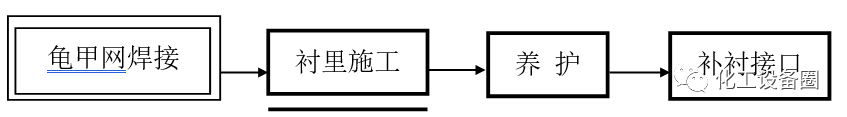

3.1施工工序

3.2 龟甲网焊接

3.2.1龟甲网应预先放样，并留有搭接余量，剪断时采用断丝剪，严禁热切割。龟甲网的成型滚制方向应与钢带长度方向一致，对结扣断裂，脱扣或松动的必须重新卡紧焊牢，焊缝沿龟甲网深度方向焊接，焊缝长度大于10mm。

3.2.2 龟甲网直接焊在器壁时应紧贴，局部间隙不得大于1mm，龟甲网安装后结扣间隙和错边不得大于0.5mm。

3.2.3龟甲网的每排网孔应隔孔进行焊接，焊缝长度不得小于20mm。龟甲网端头应全部与设备焊牢。

3.2.4龟甲网拼接形式可采用网眼平行搭接或网肢平行搭接，无论采用何种搭接形式应在网深方向两侧焊牢，焊缝长度不小于10mm。

3.2.5 龟甲网接合处网孔面积不得小于基本网孔尺寸1/3，亦不得大于4/3孔，相邻两龟甲网纵缝应错开300mm以上。

3.2.6龟甲网焊接完后，应清除焊药皮并将高出龟甲网的焊瘤磨平。

3.3耐磨层衬里

3.3.1 耐磨衬里施工前，应防止龟甲网沾油污和生锈。

3.3.2衬里材料搅拌必须使用强制搅拌机，按配合比计量配料，按材料的特性控制搅拌时间。

3.3.3 衬里料要少搅勤搅，配置好的衬料应立即施工，每次所拌的衬料允许施工时间一般不超过20分钟。

3.3.4 耐磨层施工时，应逐孔砸实与龟甲网平齐。衬里在找平，压实过程中不能重复次数过多，并严禁在表面刷水，水泥浆及撒水泥干粉，施工中断时不够一个网眼的衬料要清除干净，接口处留3个龟甲网眼不衬。

3.3.5衬料捣实抹平后，要求表面平整密实，无麻面，流淌，扒缝等缺陷。

3.3.6衬里施工时应每台设备管道留置不少于4组40mm×40mm×160mm试块，试块制作、养护和施工衬里条件一致。

3.4 养护：衬里养护决定于结合剂种类，应按设计规定方法养护，如无特殊规定可参照下列方法进行。

3.4.1以高铝水泥为胶结剂的衬里施工后终凝时，停放至手指轻按不沾泥浆时，应立即进行雾湿养护，衬里硬化后可淋水养护，保持表面润湿，持续24小时，然后自然养护48小时以上。

3.4.2以纯铝酸钙水泥为胶结剂的衬里施工后，应立即用塑料薄膜覆盖表面，养护48小时。

3.4.3以磷酸盐为胶结剂的衬里施工后，应在相对湿度小于75%的空气中养护3~7天，养护期间应保持空气流通，并避免风吹、日晒、严禁与水接触。

4 质量标准

4.1保证项目

4.1.1 龟甲网焊接材料、衬里材料应符合设计和规范要求，必须具备材质合格证、复验报告。

4.1.2龟甲网焊接应符合设计和规范要求，焊接必须牢固。

4.1.3衬里施工时，材料配合比、原材料计量、搅拌、养护必须符合设计和《隔热耐磨混凝土衬里技术规范》SH3531的规定。

4.1.4 现场试块性能符合设计要求。

4.2基本项目

衬里应密实平整，衬里表面与龟甲网平齐，不允许衬里低于龟甲网表面，无麻面、扒缝、疏松颗粒等缺陷。用0.5kg手锤敲击检查，声音应铿实清脆，不允许有严重“空鼓声”，高耐磨衬里用焊条在表面划痕检验硬度，表面应仅留焊条磨损痕迹。

合格：衬里表面平整密实，无麻面、扒缝、松动颗粒等缺陷，显露出龟甲网。

优良：衬里表面平整密实，无麻面、扒缝、松动颗粒等缺陷，显露出龟甲网，成型美观。

4.3允许偏差

项次	项目	允许偏差(mm)	检查方法
1	龟甲网平整度	筒体轴向≤2	用１m长钢板尺和塞尺
		筒体环向≤5	用弦长为1/4半径，且不小于300mm样板检查
		封头≤5	用弦长为1/4半径样板检查
		锥体过渡圆弧处≤6	用不小于100mm钢板尺检查
2	衬里突出龟甲网高度	+0.5，-0	观察

5 应注意的质量问题

5.1龟甲网滚制方向必须与刚带的长度方向一致。

5.2 龟甲网下料时应用断丝剪，严禁热切割。

5.3衬里材料严禁二次加水使用。

5.4 衬里接口每侧预留厚度不得少于三个龟甲网。

6 安全注意事项

6.1施工人员必须经过安全教育合格后，持证上岗。

6.2在禁火区施焊时，应事先通知有关部门办理动火票，并采取必要的措施后方准施焊。

6.3严禁擅自接用电源，非电工不得从事电气作业，电气故障应由电工排除。

6.4电焊机、搅拌机等机具设备都要符合安全规定，并设漏电保护器，设备专人专机。

6.5施工现场劳动保护齐全。

7 施工记录

7.1隐蔽工程记录

7.2衬里工程施工记录

7.3保温砼、耐火砼搅拌记录

7.4隔热砼、耐火砼养护、测温记录

7.5工地试块制作记录

7.6施工过程工序交接记录

7.7隔热耐磨衬里分项工程质量检验评定表
