【王炸】数据中心巴拿马供电技术白皮书!59页PDF直接下载!

注：文末有完整版资料下载方式。

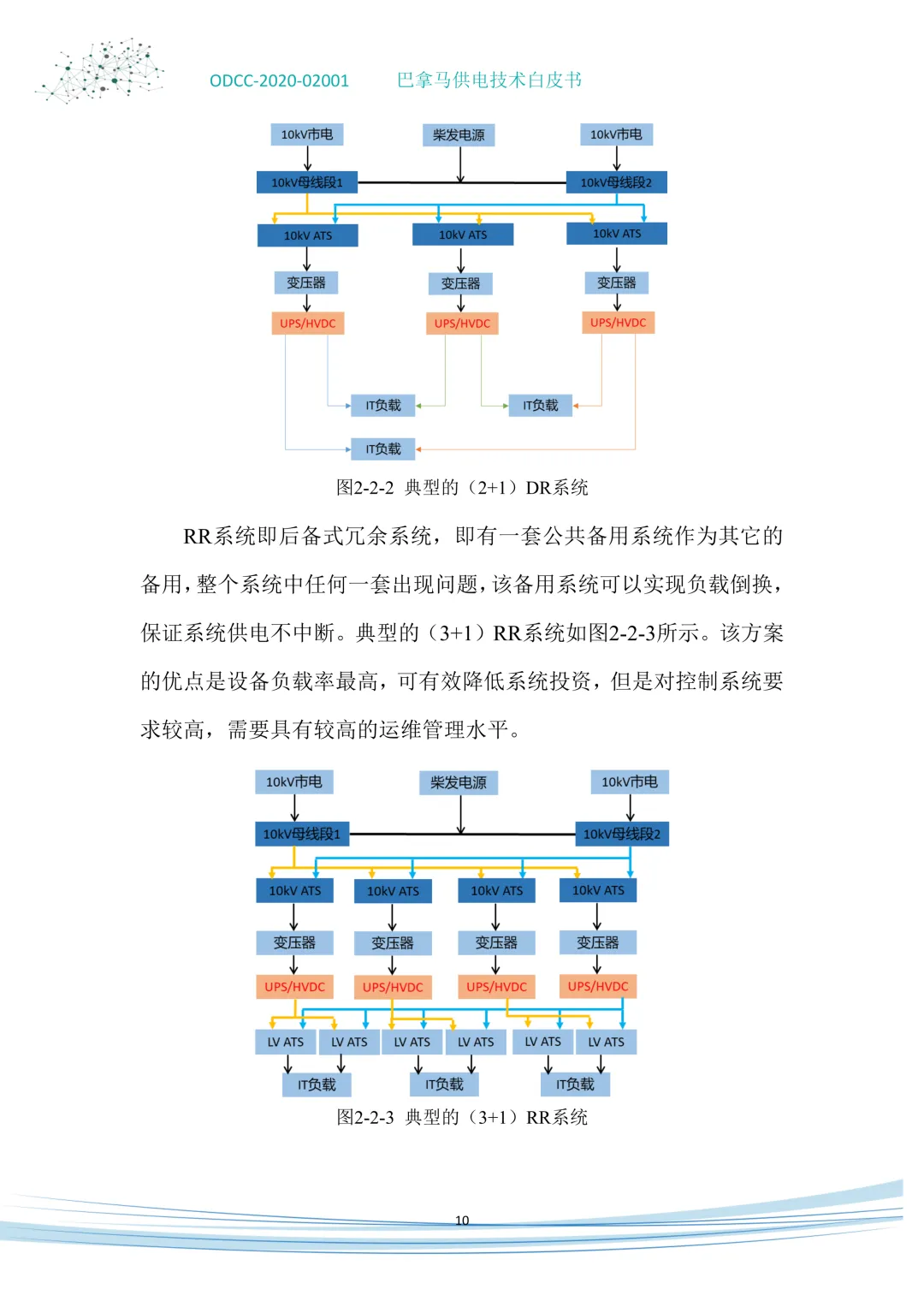

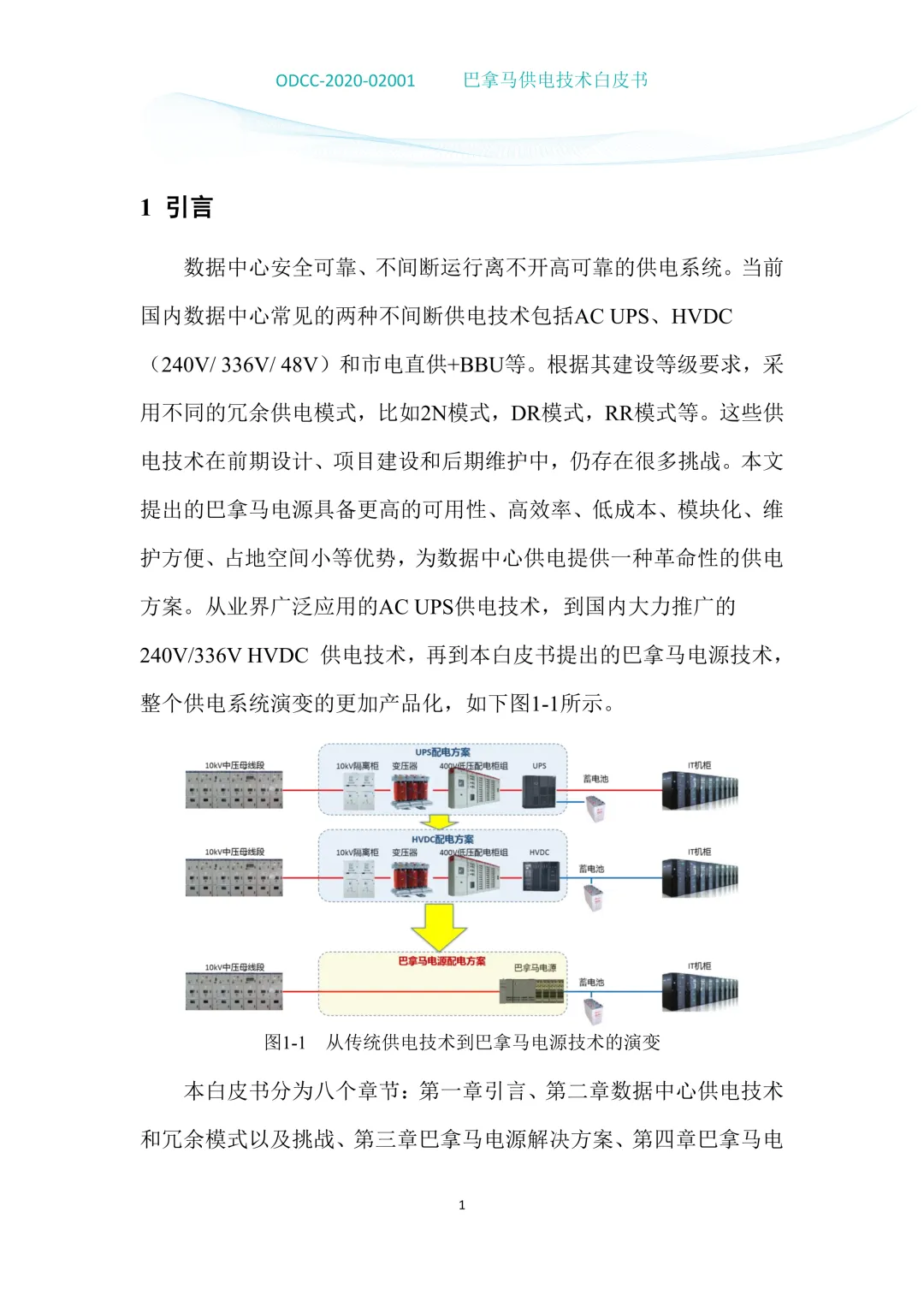

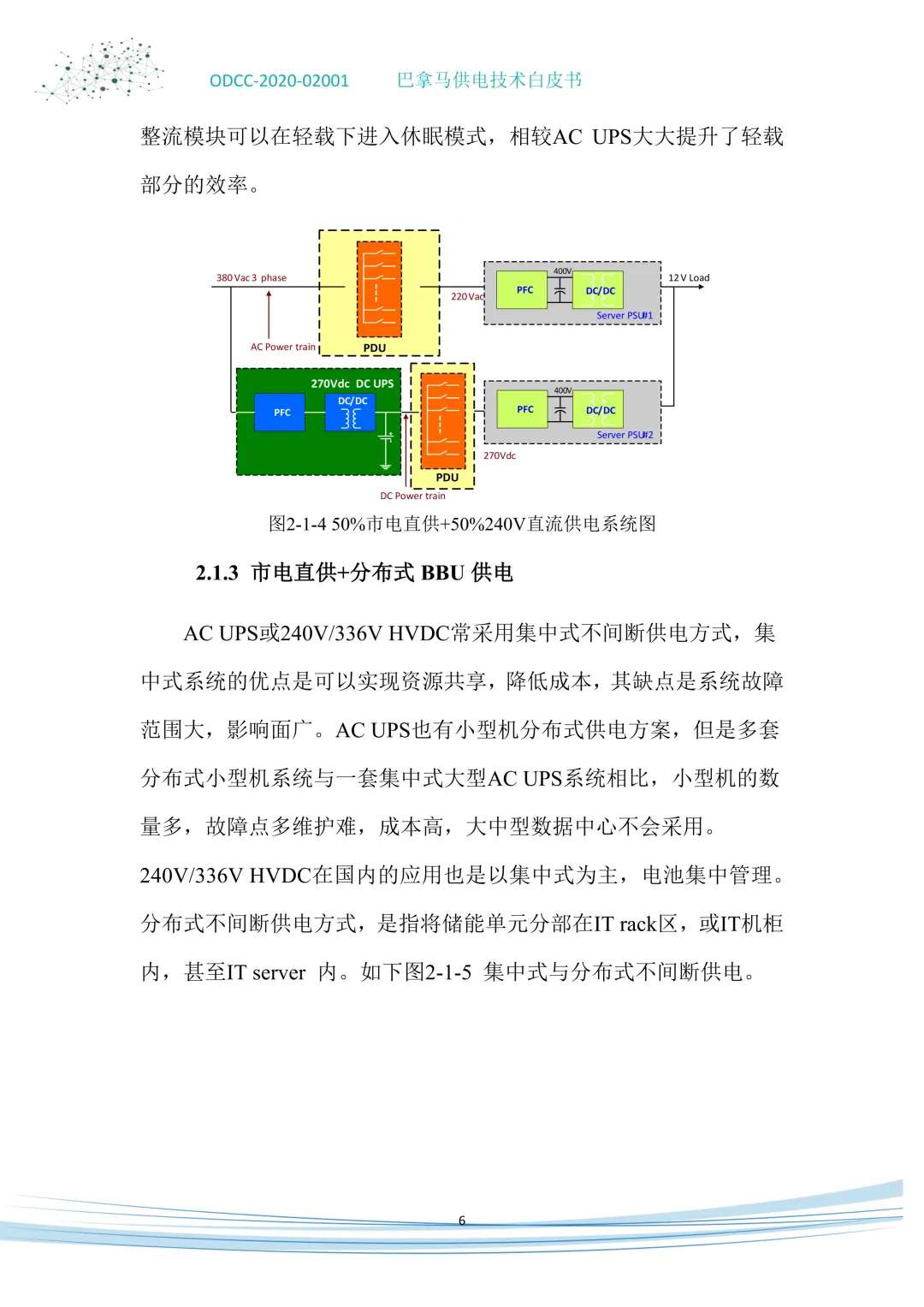

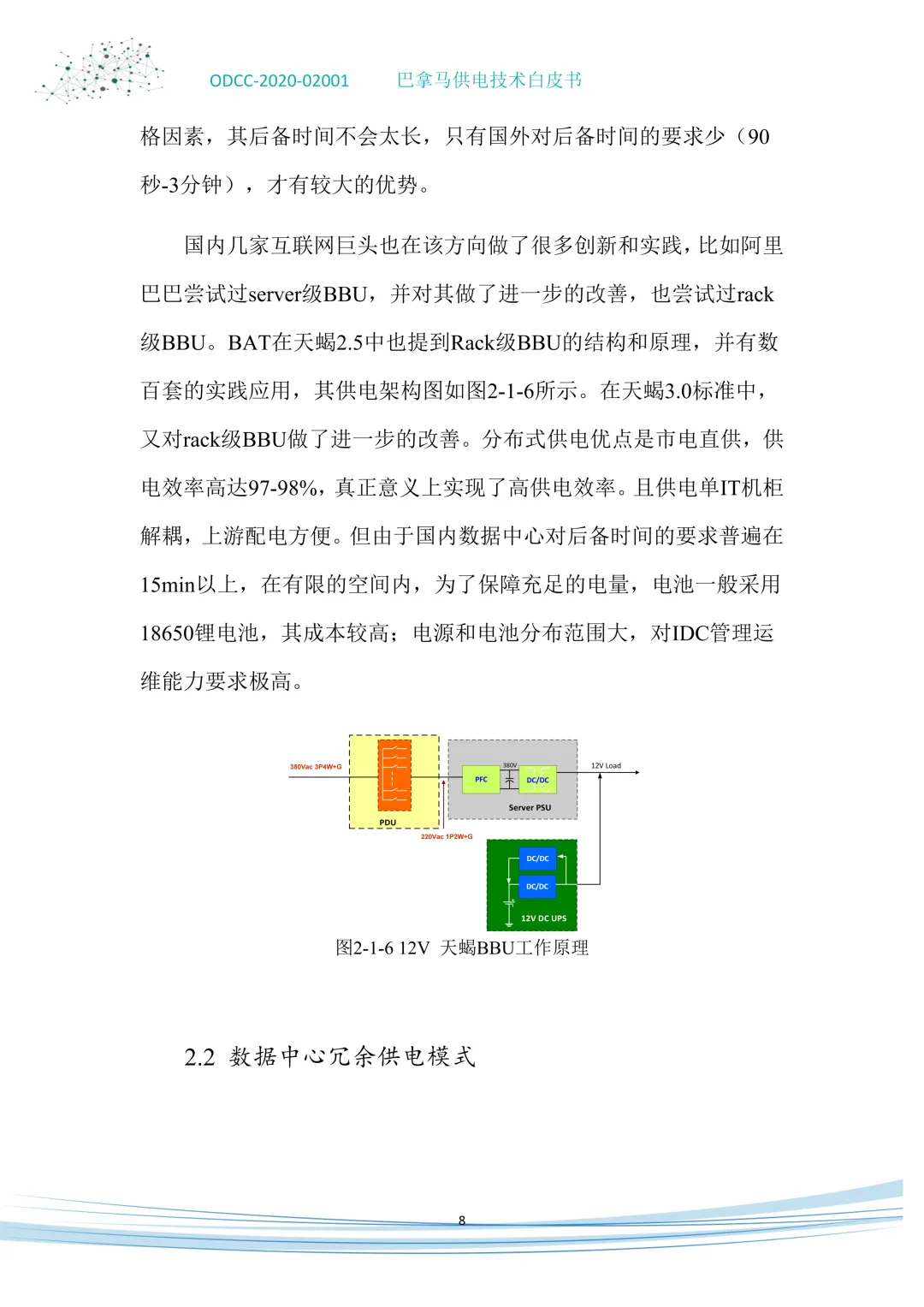

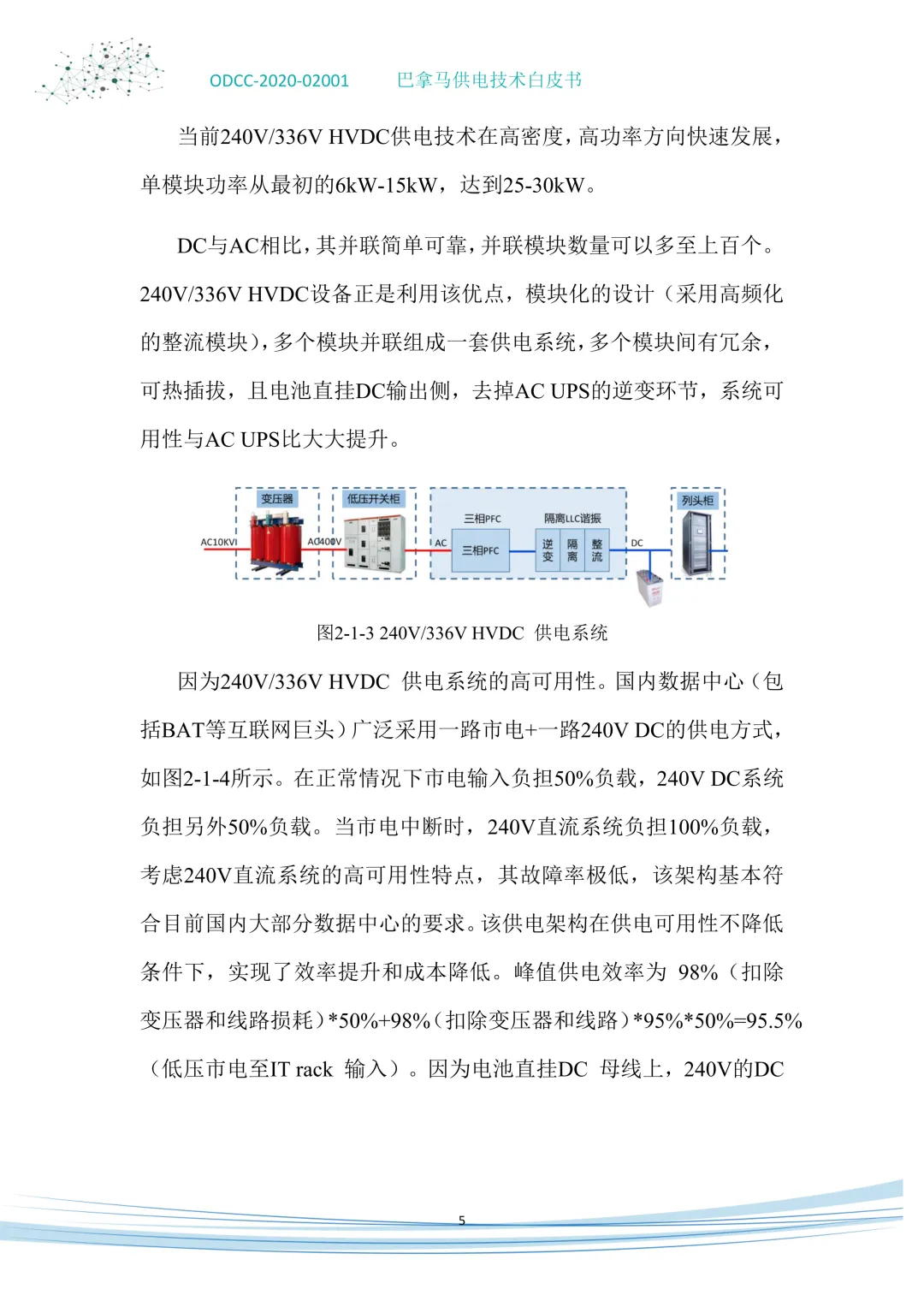

数据中心安全可靠、不间断运行离不开高可靠的供电系统。当前国内数据中心常见的两种不间断供电技术包括AC UPS、HVDC （240V/ 336V/ 48V）和市电直供+BBU等。根据其建设等级要求，采用不同的冗余供电模式，比如2N模式，DR模式，RR模式等。这些供电技术在前期设计、项目建设和后期维护中，仍存在很多挑战。本文提出的巴拿马电源具备更高的可用性、高效率、低成本、模块化、维护方便、占地空间小等优势，为数据中心供电提供一种革命性的供电 方案。

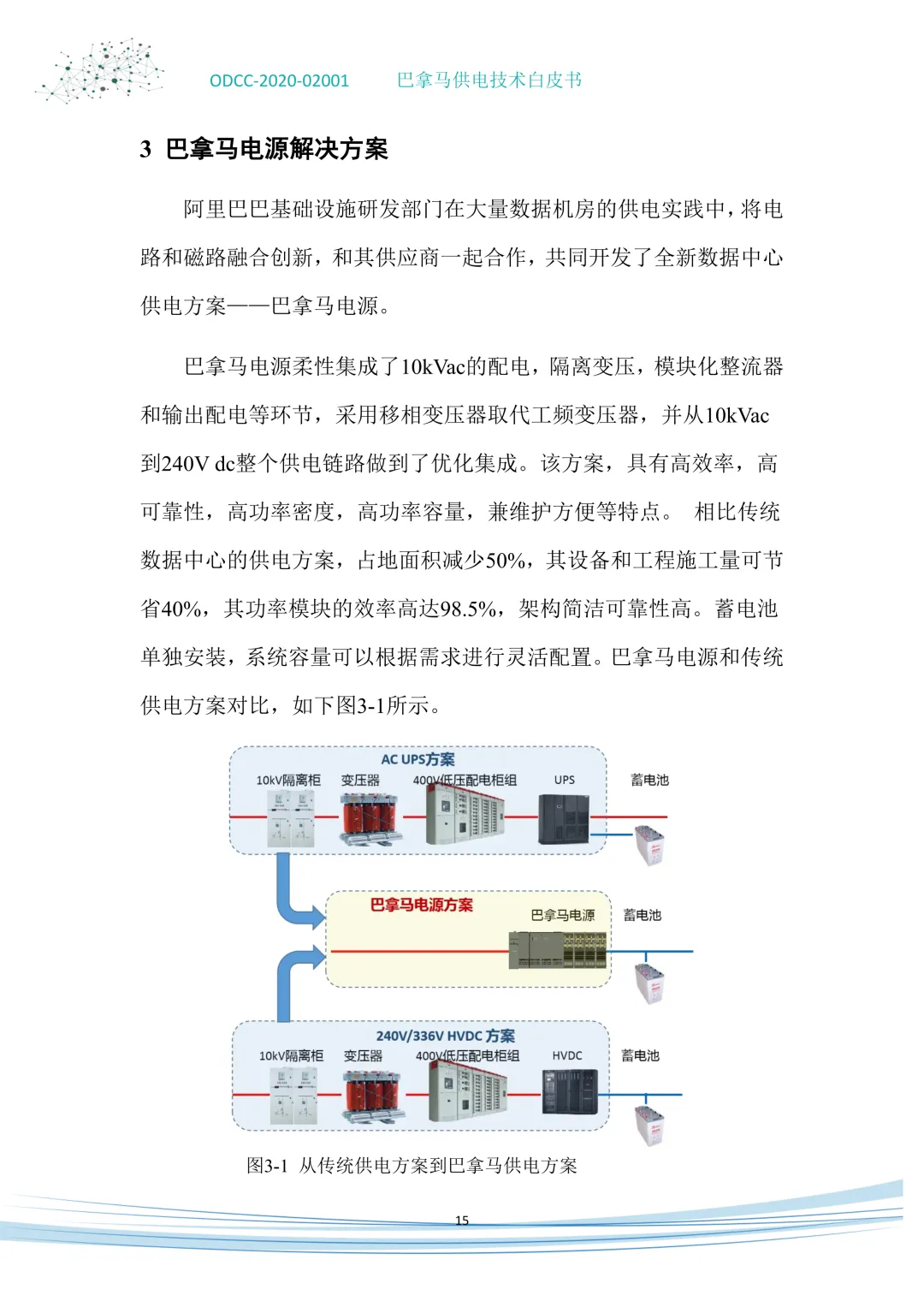

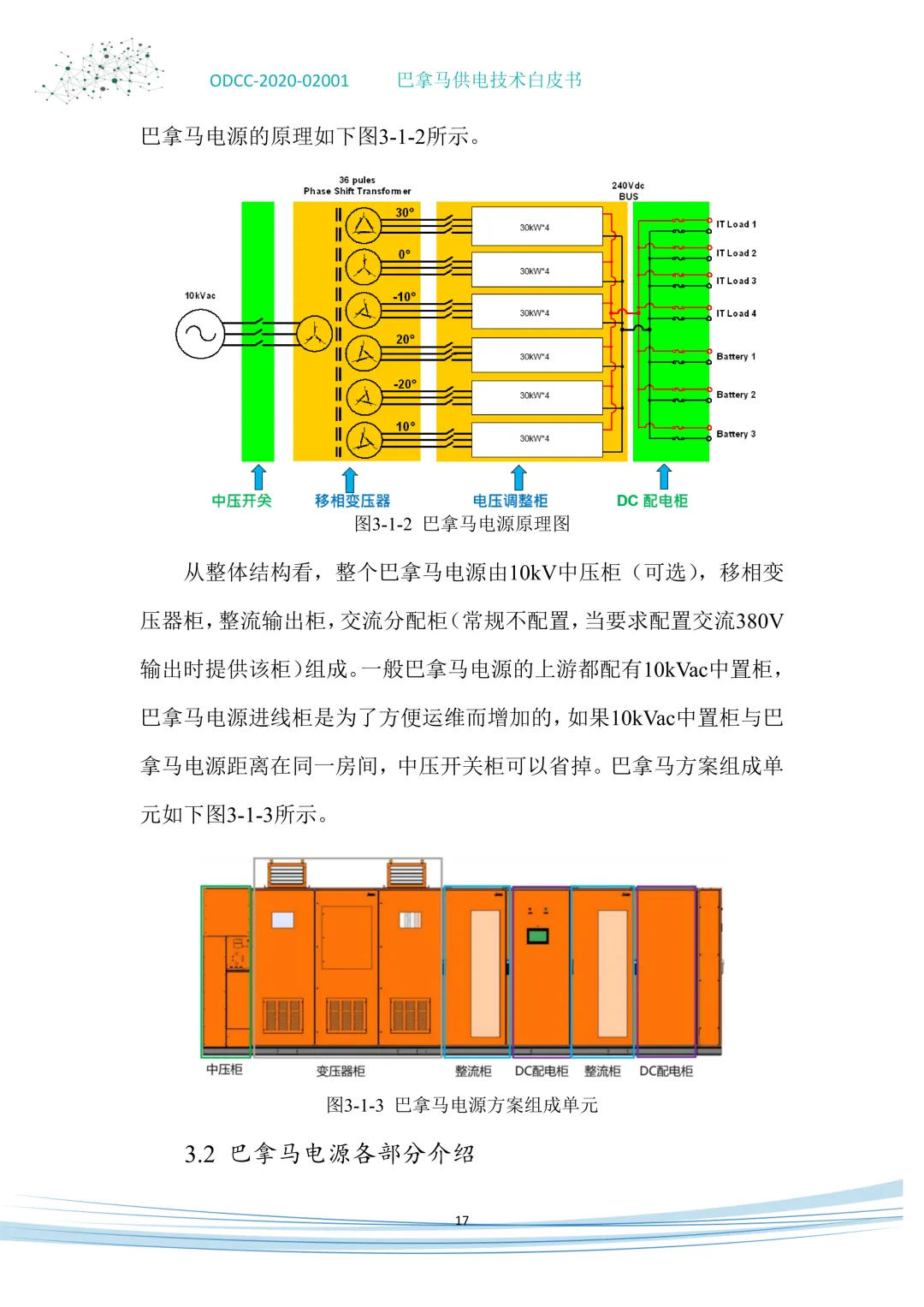

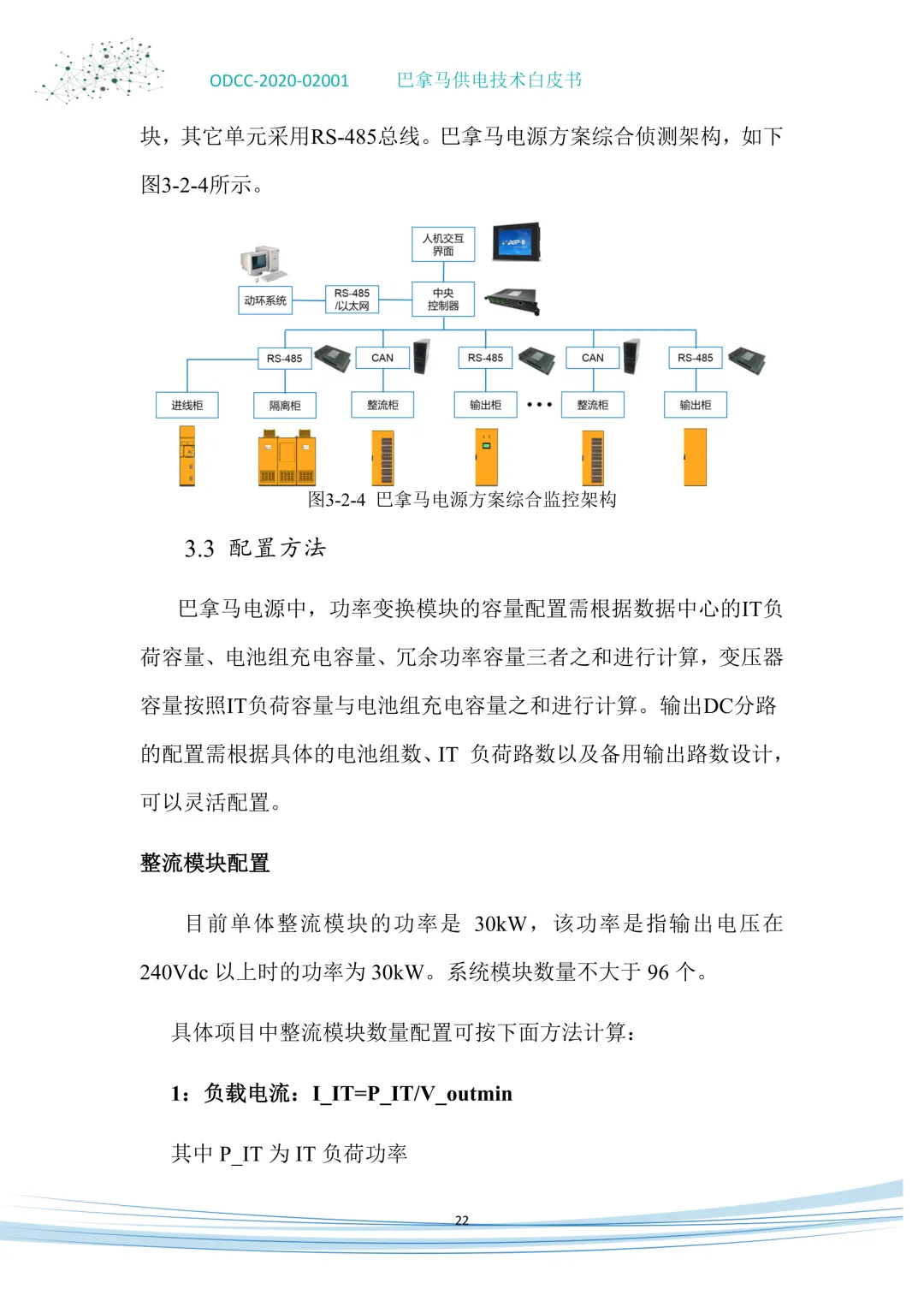

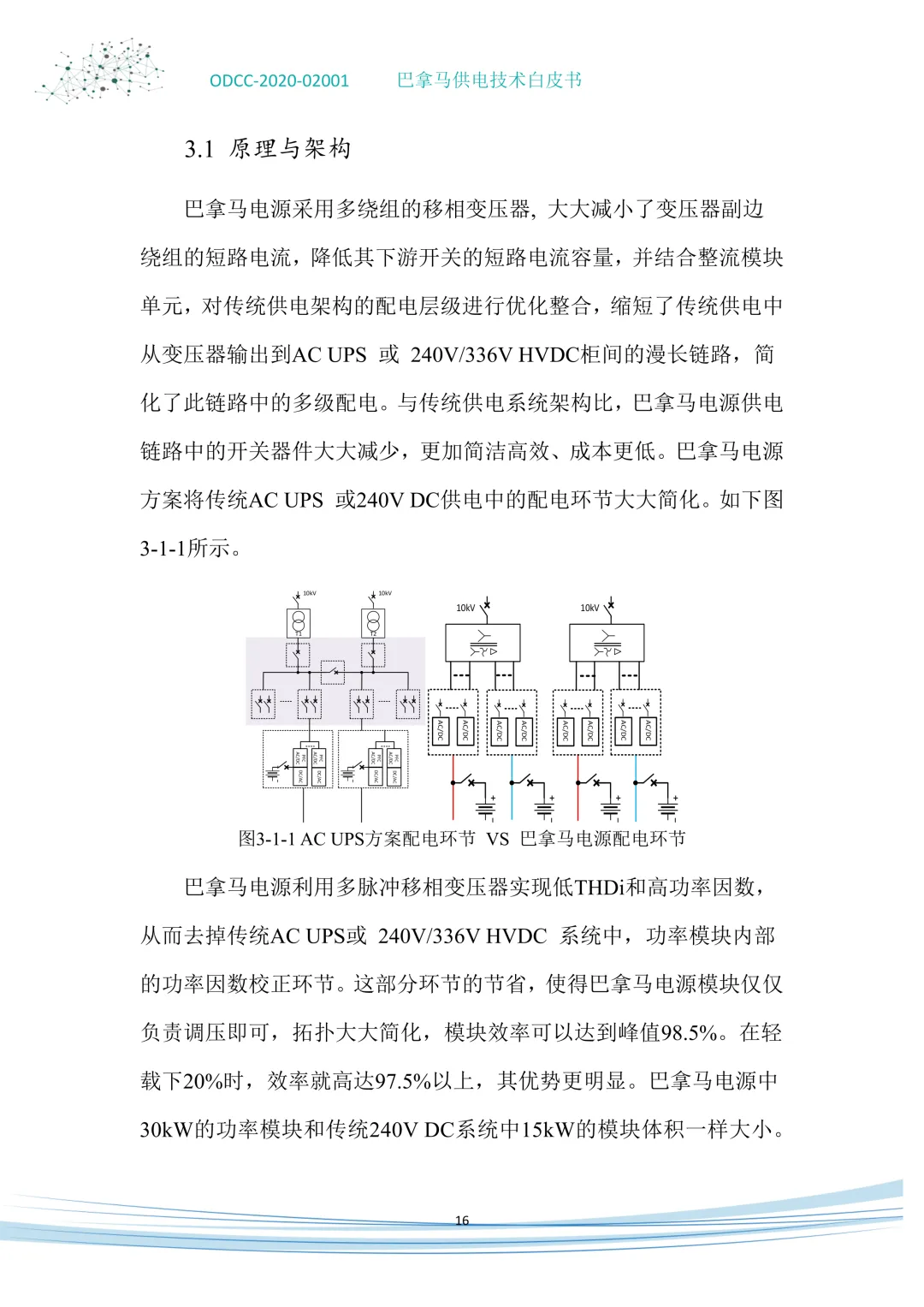

巴拿马电源柔性集成了10kVac的配电，隔离变压，模块化整流器和输出配电等环节，采用移相变压器取代工频变压器，并从10kVac到240V dc整个供电链路做到了优化集成。该方案，具有高效率，高可靠性，高功率密度，高功率容量，兼维护方便等特点。 相比传统数据中心的供电方案，占地面积减少50%，其设备和工程施工量可节省40%，其功率模块的效率高达98.5%，架构简洁可靠性高。蓄电池单独安装，系统容量可以根据需求进行灵活配置。

全文共计59页，记得收藏，下载
