作为电工从业者，看图、画图是必备技能之一。图纸就像电气设备的说明书，在电气安装、接线、查故障时，图纸是不可或缺重要参考依据。
对于基础继电控制，无论控制逻辑如何设置，其工作原理具备异曲同工的特点。因此作为电工初学者，我们要熟记部分常用电气控制原理图。熟知并掌握，对于电工维修可实现事半功倍的效果。
继电控制系统
第一张图为:正反转控制，正反转控制分为单重互锁、双重互锁两种方式。其中单重互锁指按钮或接触器采用任意一种方式，双重互锁指同时具备按钮与接触器互锁。
正反转控制逻辑

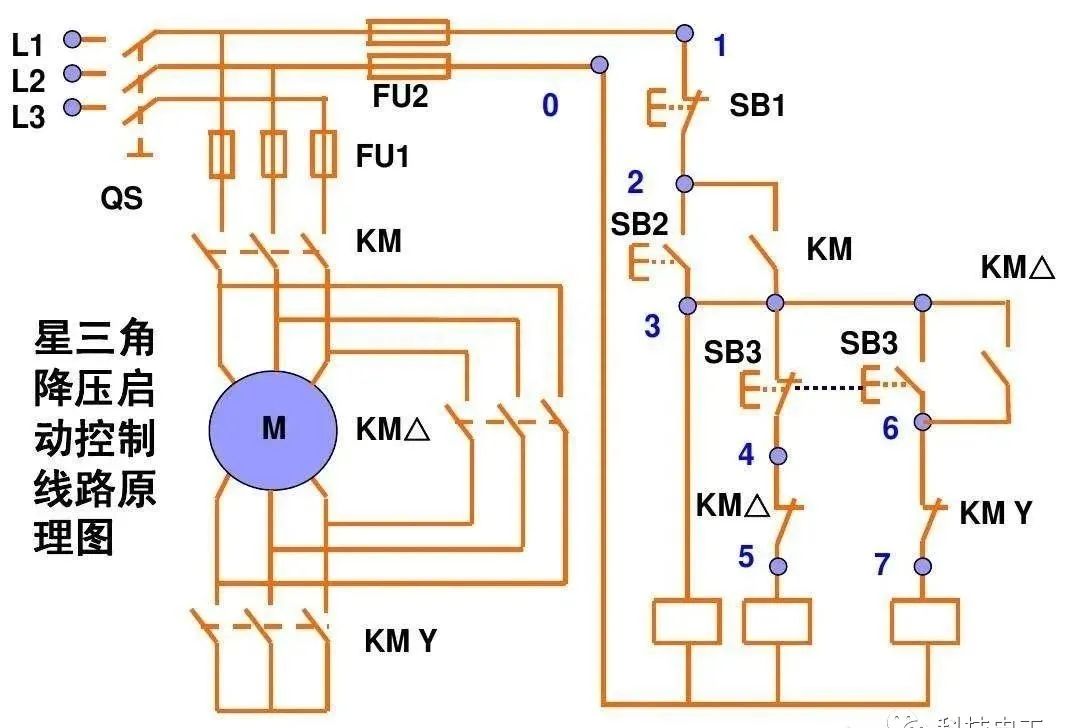

第二张图为:星三角启动，为控制大型设备启动电流压降影响，通过调压方式实现降压启动。设备刚启动时为星形启动，在延时继电器作用下实现三角形转换的一种控制方式。
星三角控制原理

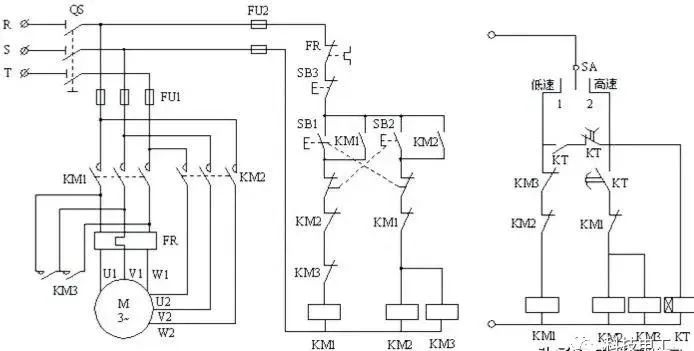

第三张图为:速度控制，指为满足不同速度要求，而设置的控制逻辑。如车床控制、风机控制、行车控制等。
速度控制原理
上述电工最经典的3张控制原理图，你学会了吗？能看懂更要会接线！只有技术娴熟，处理故障时才能熟能生巧！
