净化工程电气系统中的强电

现如今,随着时代的不断变化,净化工程的应用也变的越来越广,其中在洁净室的建造时,电气系统的设计与施工都非常重要,这关乎整个净化工程的安全隐患以及洁净室合格规范的基础。净化工程的电气系统包括强电系统与弱电系统。其中强电系统包括:系统配电线路、电缆、箱柜、净化照明、开关、插座、防雷接地、系统调试、照明及插座的配管配线、动力配管配线等。

确定负荷分级根据室外消防水量确定消防设备的负荷等级，根据电子产品生产工艺及设备要求确定工艺设备的负荷等级，选用合理的供电方式。电子产品生产用主要工艺设备，应由专用变压器或专用低压馈电线路供电。对电源连续性有特殊要求的生产设备、动力设备，设置不间断电源或备用发电装置。有些工艺设备是特殊电压，根据特殊电压设备分布及种类，确定采用集中式特种变压器或分布式特种变压器。

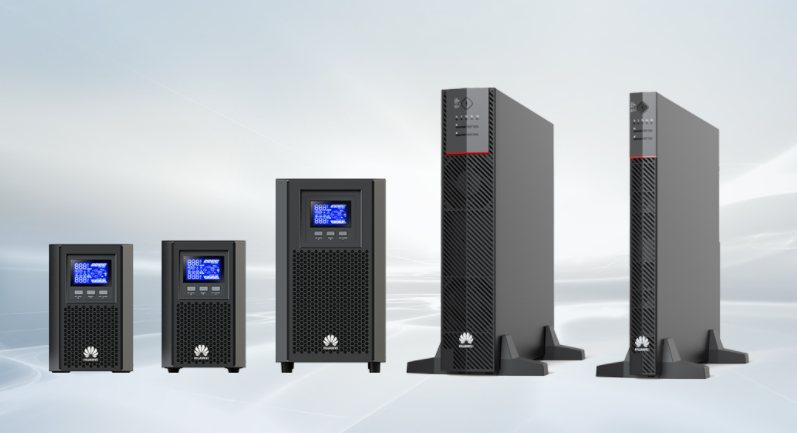

UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。不会因短暂停电中断、可以一直供应高品质电源、有效保护精密仪器的电源设备。同时亦有稳定电压的作用，类似于稳压器，是净化实验室中常常需要用到的设备。

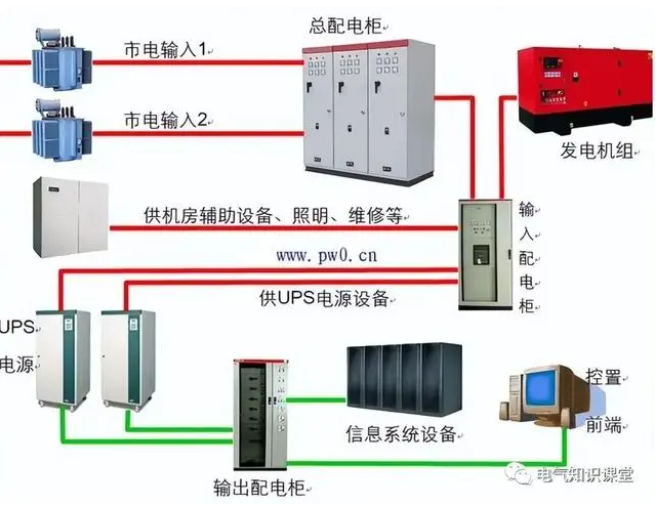

多路备用供电

图片来源-百度电气知识课堂

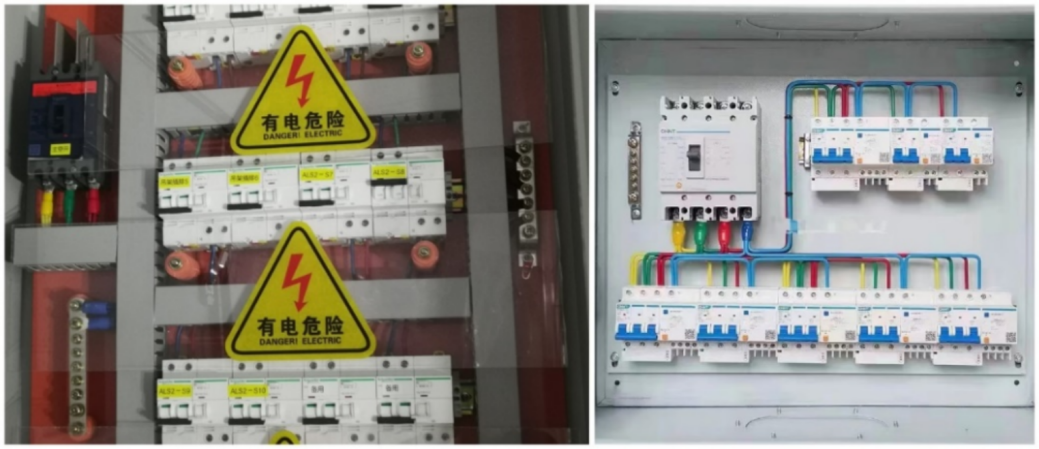

净化工程的工艺设备、动力设备、照明设备配电分开，一般采用放射式、树干式结合的配电方式分别进入设备或电力、照明配电箱。在设计时与业主充分沟通，选择低压电缆直接配电或采用母线槽的配电方式。

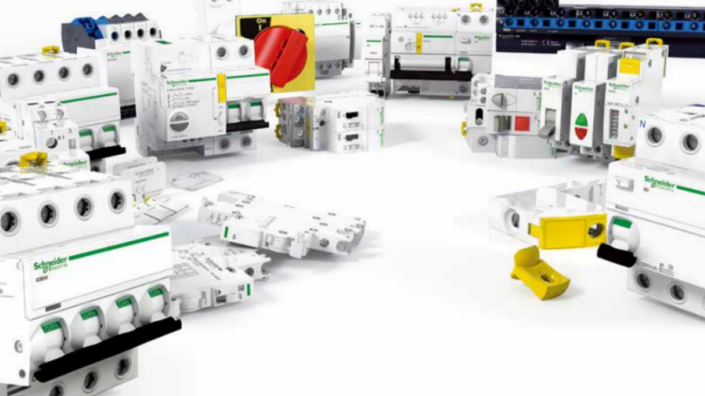

程泉洁净配电箱一贯使用国际一流品牌施耐德断路器。

图片来源-施耐德电气

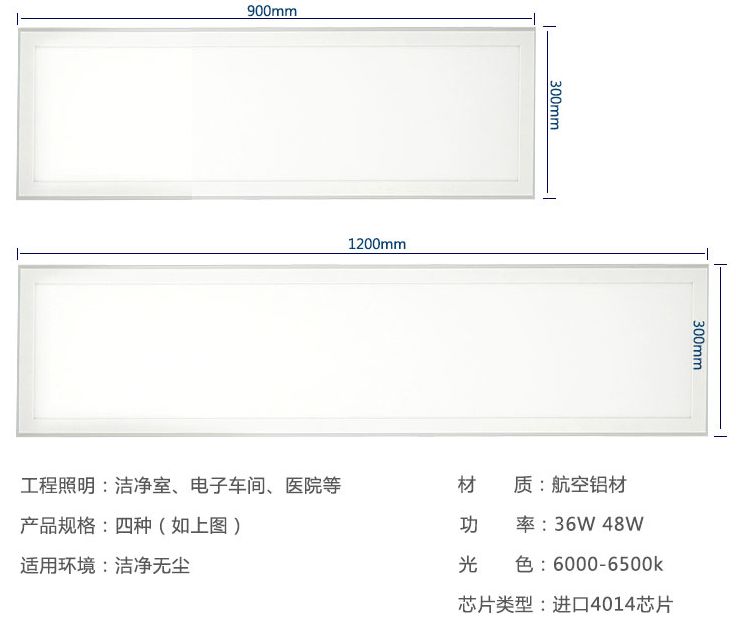

洁净工程照明分为一般照明、备用照明和应急照明。为保证洁净生产区的洁净度，洁净厂房采用洁净室专用的LED净化平板灯，灯具安装时，要密封处理好，便于更换灯管、清扫。

如对感光度有要求的生产场所则应采用黄色光源。黄光灯又称防紫外线黄色安全灯，采用独特涂层，将革除500nm紫外线。几乎不发出500nm以下的蓝紫光，仅含纯黄色光谱。主要应用于：PCB线路板，光刻，印刷制版，布光室，博物馆等防紫外线的区域。

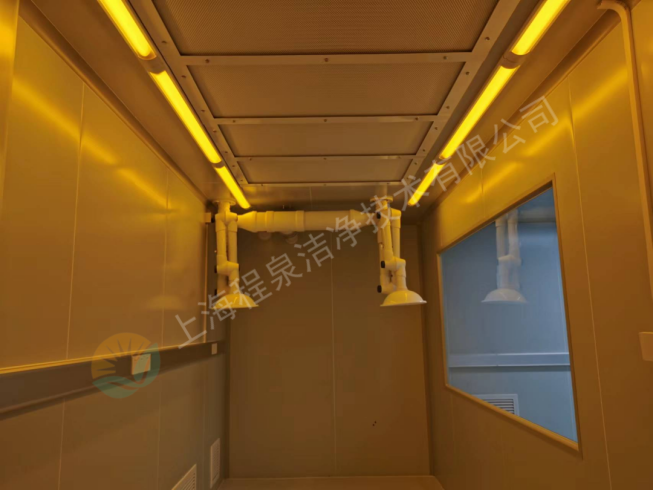

程泉洁净案例采用飞利浦T8防紫外线抗UV无紫外线LED黄光灯管，搭配无尘灯架，为客户提供无紫外线洁净室环境。

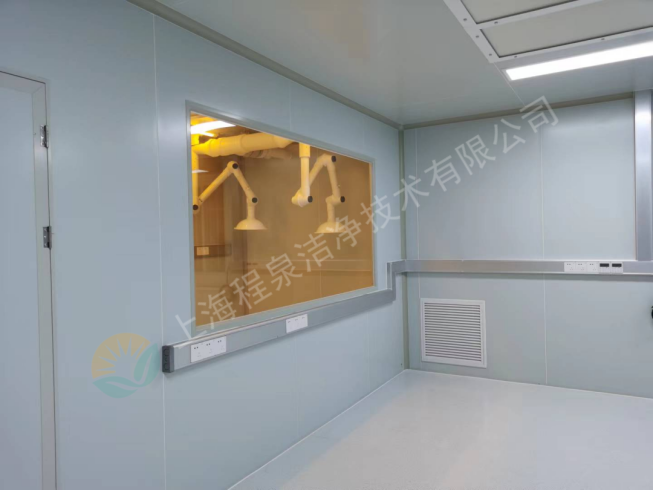

程泉洁净案例

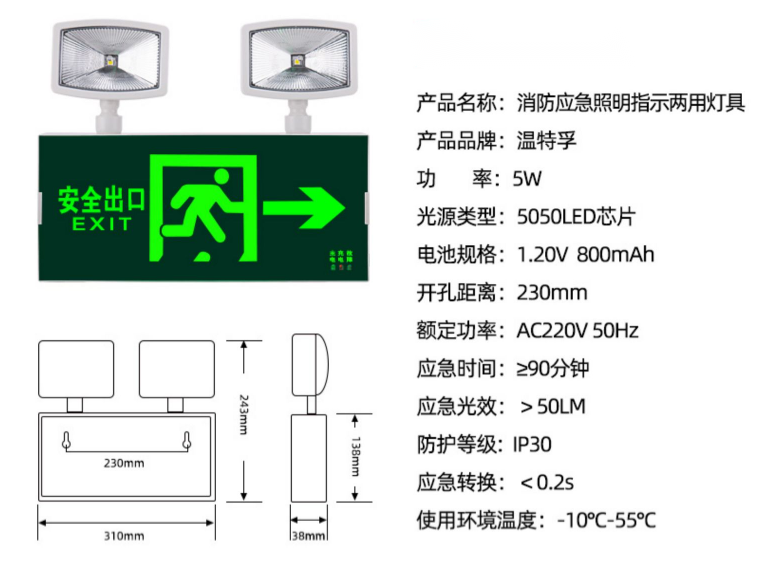

洁净区主要生产用房一般照明照度值为300~500lx，辅助区照度值为200~300lx，电气设计时需要与使用部门沟通确认，以达到使用方的要求。备用照明作为正常照明的一部分，且不应低于该场所一般照明照度值的20%。生产厂房内设置供人员疏散用应急照明，其照度不低于5.0lx。在安全出入口、疏散通道或疏散通道转角处设置疏散标志。在专用消防口设置红色应急照明指示灯。生产厂房技术夹层内管道多且复杂，应设置检修照明，便于检修人员使用。

图片来源-友商

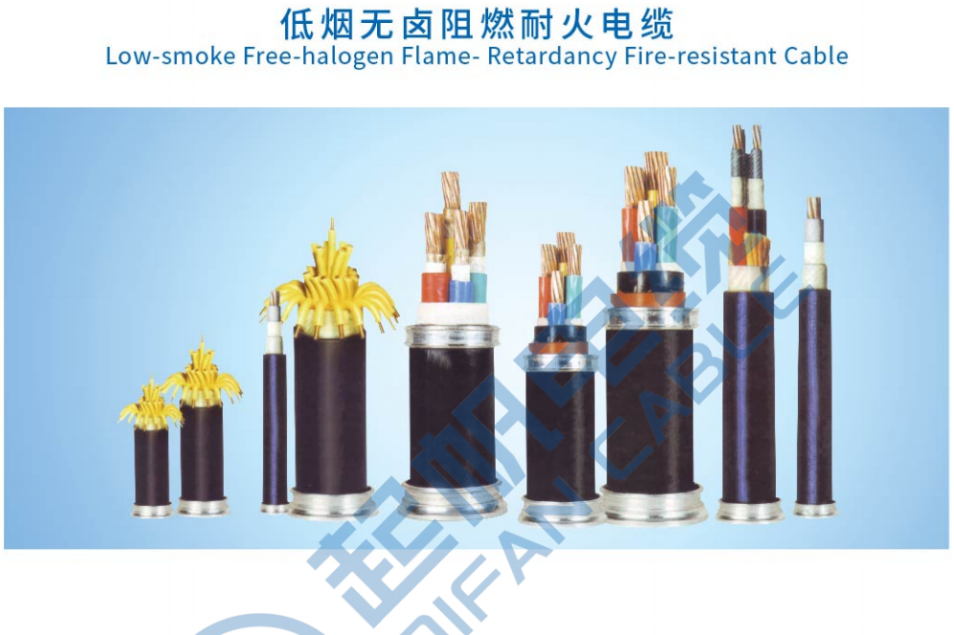

洁净室为密闭空间，一旦出现火情时烟气不易排出，为确保工作人员的安全和健康，一般采用低烟无卤电缆。程泉洁净使用的电缆均为国内一流品牌起帆电缆。

为保证洁净区的洁净度，桥架、母线在技术夹层敷设。电缆在有桥架处在桥架内敷设，出桥架后穿镀锌钢管敷设。由于各专业管线较多，在设计时需与其他专业管道协调，做到清晰合理，方便使用和检修。由非净化区进入净化区和不同级别净化区之间的电气管线，应在穿墙处和管口处做好密封处理，穿越防火墙的电气线路均在出入口处作防火和密封处理。腐蚀间配电线路穿PVC管保护，支架等电气附件均刷防腐涂料或选用防腐蚀材料。所有穿过防爆区场所内的隔墙的管线，穿厚壁镀锌钢管敷设，且其钢管与墙板间的缝隙均应按防爆施工要求做好密封。

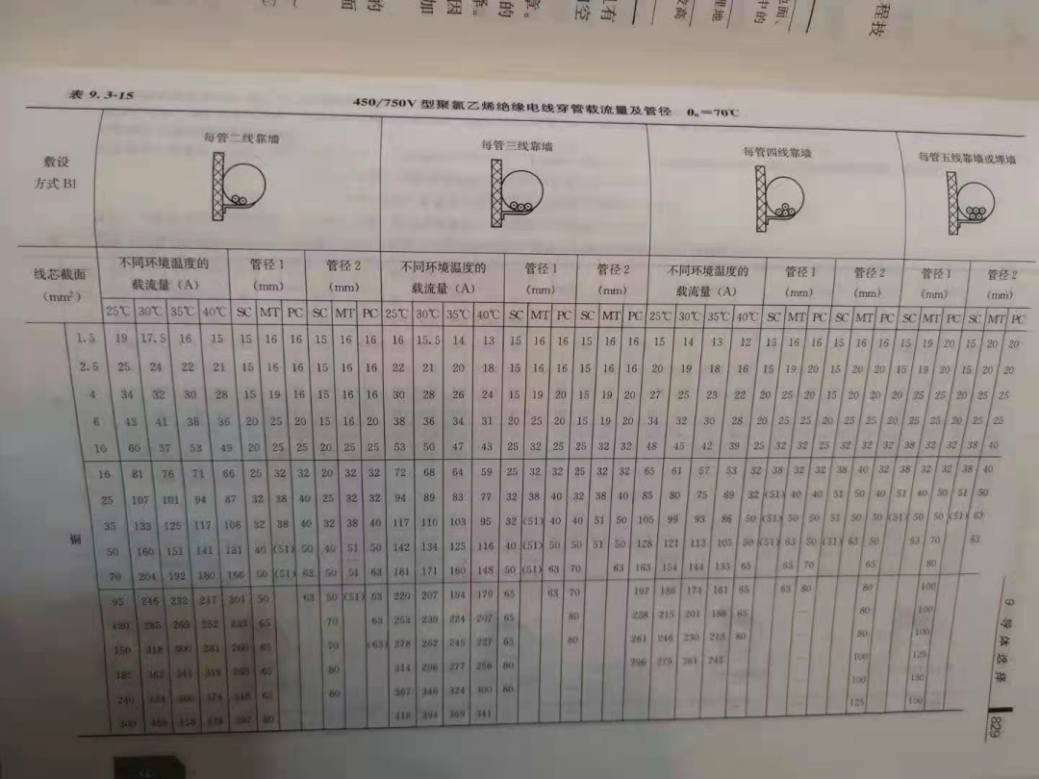

在电力工程中，导线载流量是按照导线材料和导线截面积（单位平方毫米，简称平方）、导线敷设条件三个因素决定的。一般来说，单根导线比多根并行导线可取较高的载流量；明线敷设导线比穿管敷设的导线可取较高的载流量；铜质导线可以比铝制导线取较高的载流量。导线载流量取值应符合国际电工协会IEC_60364-5-523_1983标准。下图为聚乙烯绝缘电线穿管载流量表。

洁净室配备了大量的高精密仪器设备，不论是从仪器设备使用的安全角度，还是设备结果的可靠性，洁净室接地都非常重要。洁净室接地大致分为工作接地、保护接地、防静电接地、防雷接地等。按接地方式也分为统一接地和独立接地。

对信噪比要求极高的实验室，独立于大楼的地网，再接一个独立的接地地网，我们又把它叫做信号接地。信号接地的最主要特征是：独立于大楼已有保护接地；接地阻值极低（通常要求1Ω以下，甚至更低），从而能够大大提高精密仪器的信噪比，保障高标准的实验数据。

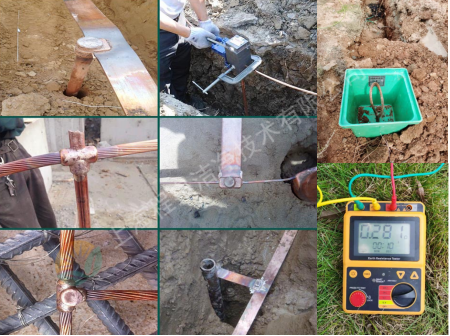

程泉洁净项目接地电阻0.28Ω

洁净厂房内金属物体包括洁净室的墙面、门窗、吊顶的金属骨架，应与接地系统做可靠连接。导静电地面、活动地板、工作台面、座椅等应做静电接地，洁净室的净化空调系统应做防静电接地，洁净室内可能产生静电危害的设备、流动液体、气体或者粉体管道应采取防静电接地措施。电气设计中需要与使用部门沟通，确定设备防静电接地、信号接地、屏蔽接地、设备独立接地的要求。分开设置的接地系统接地极应与共用接地系统接地极保持20m以上的间距，并且做好爆炸环境的防静电接地、氢气管道防静电接地以及氧气管道防静电接地。
