《建筑电气与智能化通用规范》GB55024-2022第4.3.8条要求：交流电动机应装设短路保护和接地故障保护。
该条如何把握和执行？电动机配电回路是否必须要设置剩余电流动作保护器？
这里所说的接地故障，是指“单相接地故障”，即某一相对地的短路故障，与三相短路或两相短路类似，属于短路故障的一种。
发生三相短路和两相短路时，由于短路电压为线电压（380V），且线芯导体的阻抗很小，故短路电流很大；而发生单相接地故障时，短路电压为相电压（220V），短路阻抗较前者要大的多，所以短路电流相对较小。
因此，对于三相短路和两相短路的保护，通过过电流保护很容易实现；而对于单相接地故障，则应根据短路电流大小的不同采用不同的保护方案。
TN系统的接地故障保护有以下几种：
1、当过电流保护满足断路器的动作灵敏度要求时，用过电流保护的短路瞬时或短路短延时保护。

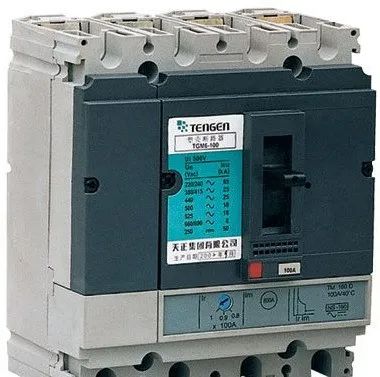

2、当过电流保护不满足断路器的灵敏度要求时，可采用零序电流保护。TN系统的接地故障电流相对较大（通常大于几十、上百安培），采用零序电流保护是完全可以的。因此，带有电子脱扣器的断路器可选择四段保护功能，即长延时Ir、短延时Isd、短路瞬时Ii、接地故障保护Ig，这个Ig也就是零序电流保护。

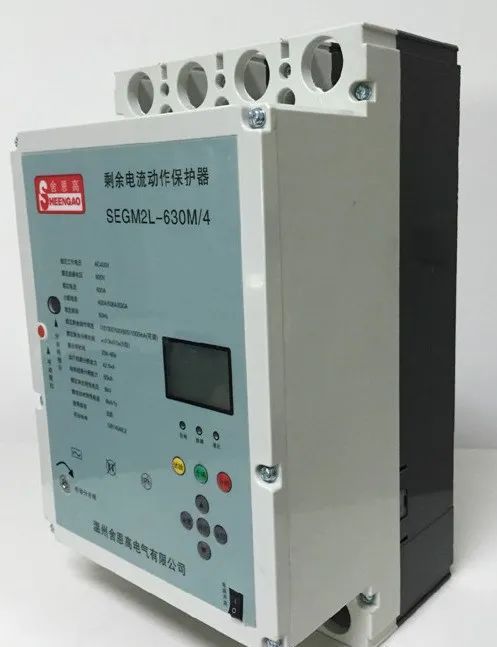

3、当过电流保护不满足断路器的灵敏度要求时，也可采用剩余电流保护。选用剩余电流保护主要是提高了断路器的动作灵敏度，这一点很好理解。需要说明的是，此处的剩余电流保护不是用于防直接接触，其保护动作值可以大于30mA。
而对于 TT 系统的接地故障保护，因为接地故障电流较小（通常小于十几安培），过电流保护和零序电流保护无法满足断路器的动作灵敏度要求，只能通过剩余电流保护来实现。

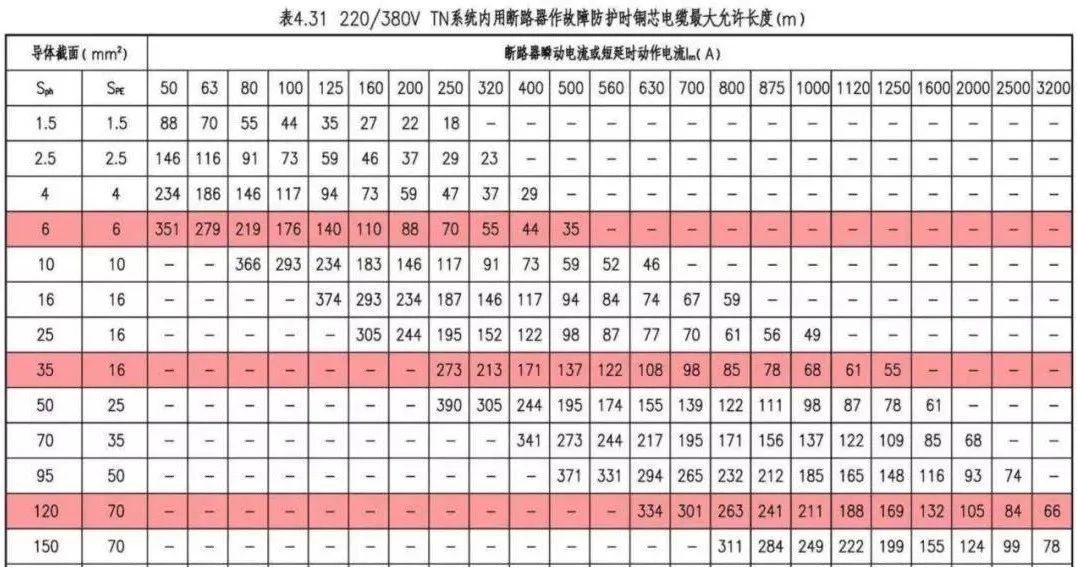

如何判定断路器是否满足动作灵敏度要求呢？有一个比价快捷的办法，可以利用19DX101-1《建筑电气常用数据》表4.31“220/380V TN系统内用断路器作接地故障保护时铜芯电缆最大允许长度”中的数据判定断路器能否满足动作灵敏度要求，这个大家都会用，不再赘述。
