S7
发动机舱保险丝盒位于发动机舱的左侧。
仪表板保险丝盒位于主驾仪表台下护板内部。
副仪表板保险丝盒位于副驾 A 柱下护板内部。

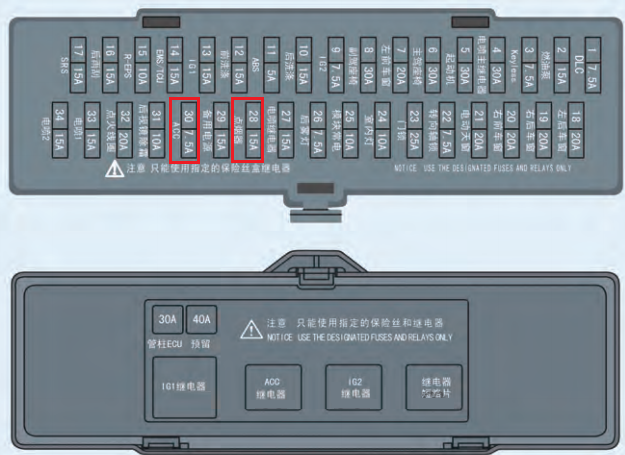

仪表板保险丝盒：
| 序号 | 安培 | 被保护组件或电路 |
| 1 | 7.5 | DLC |
| 2 | 15 | 燃油泵 |
| 3 | 7.5 | Keyless |
| 4 | 30 | 电喷主继电器 |
| 5 | 30 | 起动机 |
| 6 | 30 | 主驾座椅 |
| 7 | 20 | 左前车窗 |
| 8 | 30 | 副驾座椅 |
| 9 | 7.5 | IG2 |
| 10 | 15 | 后洗涤 |
| 11 | 5 | ABS |
| 12 | 15 | 前洗涤 |
| 13 | 15 | IG1 |
| 14 | 15 | EMS-TCU |
| 15 | 10 | R-EPS |
| 16 | 15 | 后雨刮 |
| 17 | 15 | SRS |
| 18 | 20 | 左后车窗 |
| 19 | 20 | 右后车窗 |
| 20 | 20 | 右前车窗 |
| 21 | 20 | 电动天窗 |
| 22 | 7.5 | 转向轴锁 |
| 23 | 25 | 门锁 |
| 24 | 10 | 室内灯 |
| 25 | 10 | 模块常电 |
| 26 | 7.5 | 后雾灯 |
| 27 | 15 | 电喷继电器 |
| 28 | 15 | 点烟器 |
| 29 | 15 | 备用电源 |
| 30 | 7.5 | ACC |
| 31 | 10 | 后视镜除霜 |
| 32 | 20 | 点火线圈 |
| 33 | 15 | 电喷1 |
| 34 | 15 | 电喷2 |
S6

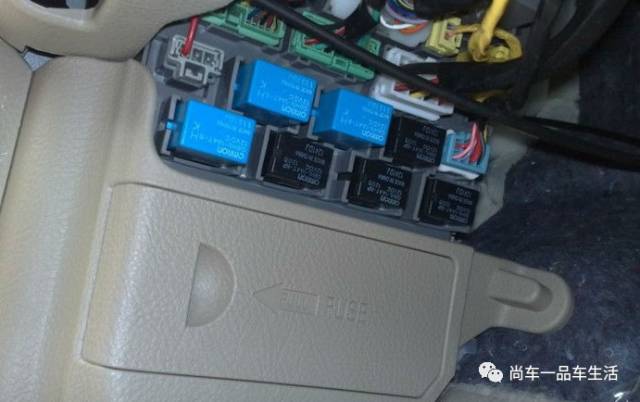

车内保险盒在方向盘下面：

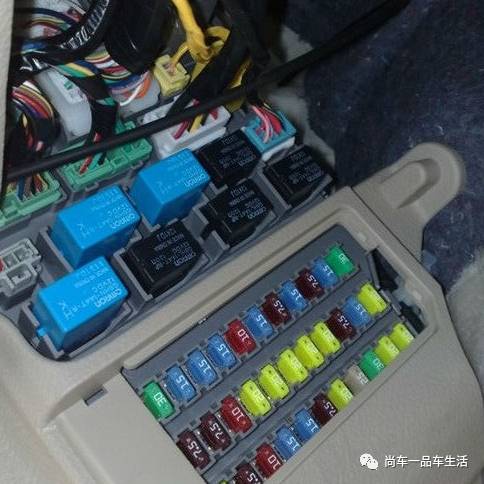

抠开盖子，保险盒露出真容：

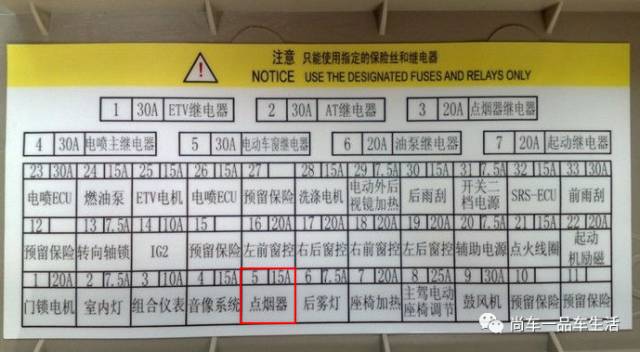

盖子背面还有保险丝说明：

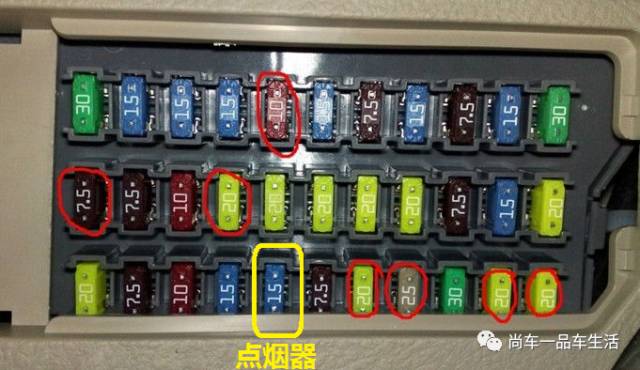

对照说明，看到有很多预留位置，及点烟器位置：
e6

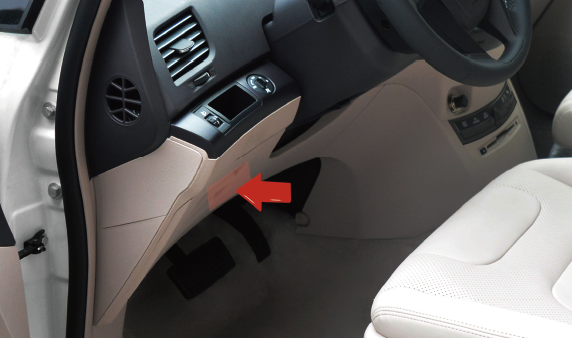

车内保险盒在方向盘下方：

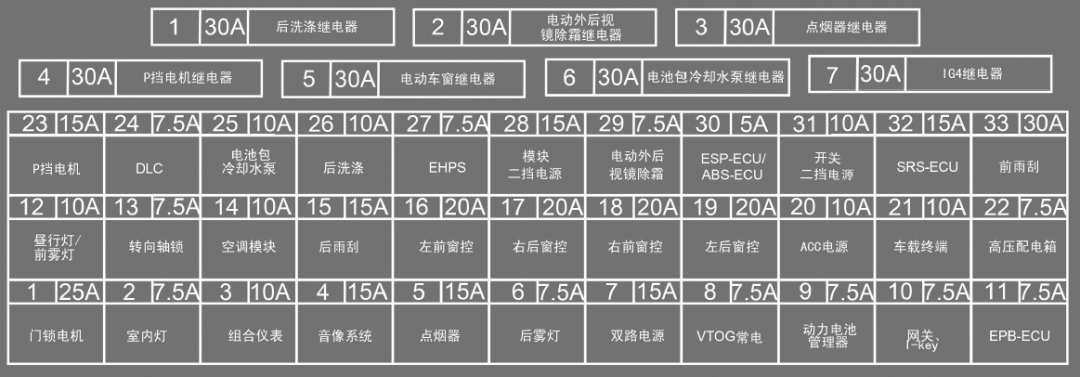

保险丝分布图：
除了点烟器保险丝，还有一个专门的ACC电源保险丝。
具体说明如下：
| 序号 | 安培 | 被保护组件或电路 |
| 1 | 25A | 门锁电机 |
| 2 | 7.5A | 室内灯 |
| 3 | 10A | 组合仪表 |
| 4 | 15A | 音像系统 |
| 5 | 15A | 点烟器 |
| 6 | 7.5A | 后雾灯 |
| 7 | 15A | 双路电源 |
| 8 | 7.5A | VTOG常电 |
| 9 | 7.5A | 动力电池管理器 |
| 10 | 7.5A | 网关、I-key |
| 11 | 7.5A | EPB-ECU |
| 12 | 10A | 昼行灯/前雾灯 |
| 13 | 7.5A | 转向轴锁 |
| 14 | 10A | 空调模块 |
| 15 | 15A | 后雨刮 |
| 16 | 20A | 左前窗控 |
| 17 | 20A | 右后窗控 |
| 18 | 20A | 右前窗控 |
| 19 | 20A | 左后窗控 |
| 20 | 10A | ACC电源 |
| 21 | 10A | 车载终端 |
| 22 | 7.5A | 高压配电箱 |
| 23 | 15A | P挡电机 |
| 24 | 7.5A | DLC |
| 25 | 10A | 电池包冷却水泵 |
| 26 | 10A | 后洗涤 |
| 27 | 7.5A | EHPS |
| 28 | 15A | 模块二挡电源 |
| 29 | 7.5A | 电动外后视镜除霜 |
| 30 | 5A | ESP-ECU/ABS-ECU |
| 31 | 10A | 开关二挡电源 |
| 32 | 15A | SRS-ECU |
| 33 | 30A | 前雨刮 |
取电时可根据常电或ACC要求，对照表格实测取电。
