工业设备监测振动传感器选型白皮书

· 点击蓝字，关注我们

频响匹配：工业旋转设备的故障特征频率覆盖 0.1Hz（大型结构共振）至 28kHz（轴承高频磨损），需根据设备类型精准匹配传感器频响范围 —— 如风机 / 泵类需覆盖 10~1000Hz，齿轮箱需覆盖 100Hz~10kHz 。

环境适应性：工业场景的高温、高湿、腐蚀性气体是传感器失效的主要诱因，需针对性选择防护方案 —— 如冶金行业 150℃以上表面温度需用高温压电传感器，化工行业含 H₂S、Cl₂的腐蚀环境需用哈氏合金 C-276 外壳。

MEMS 传感器：MEMS 加速度计在 0.5~10kHz 中高频段的性能已媲美传统压电传感器，且成本降低约 40%、支持三轴集成，适配电机、泵类的大规模状态监测需求。

全生命周期成本：光纤光栅传感器虽初期成本达 7800 元 / 台，但在强电磁、高温腐蚀场景下的 10 年维护成本仅为传统传感器的 1/3，长期性价比更优。

核心建议：

对于电机、泵、风机等通用旋转设备，优先选择 IEPE 压电或 MEMS 电容式加速度传感器，以平衡性能、成本与部署便捷性；

对于高温（＞260℃）、强冲击场景，优先选择电荷输出型压电传感器；

对于低频振动（＜10Hz）监测或静态位移需求，优先选择电容式或伺服式加速度传感器；

对于强电磁干扰、高腐蚀场景，可考虑光纤光栅传感器。

第一章工业振动监测的必要性与挑战

1.1 工业设备振动监测的价值

振动：每一种机械故障（如轴承磨损、齿轮啮合不良、转子不平衡）都会产生特定的振动频率特征，通过捕捉这些特征信号，可在设备发生不可逆损坏前提前预警，将被动的事后维修转变为主动的预测性维护。

从停机成本看：某钢铁厂轧机齿轮箱的一次非计划停机，导致整条生产线停滞 8 小时，直接经济损失超 500 万元；而通过部署振动传感器提前 3 天预警轴承故障，仅需花费 2 万元的备件更换成本，避免了巨额停机损失。从行业数据看：风机振动监测可降低 30% 的运维成本、提升 25% 的设备效率；泵类监测可将泄漏故障的预警准确率提升至 95% 以上，平均减少 40% 的维修时间。

振动监测的核心价值可归纳为三点：一是避免突发停机，二是优化维护周期（从 “定期维护” 转向 “视情维护”），三是延长设备使用寿命 —— 通过及时处理早期故障，可将轴承、齿轮箱等核心部件的使用寿命延长 15%~20% 。

1.2 工业环境对振动传感器的特殊要求

高温：冶金行业的轧机表面温度可达 150℃以上，火电厂锅炉系统的设备表面温度甚至超过 300℃，高温会导致传感器内部敏感元件的物理特性发生不可逆变化 —— 如压电晶体的压电常数会随温度升高而下降，MEMS 芯片的封装材料会因热胀冷缩产生应力，最终引发灵敏度漂移或信号失真。

高湿与冷凝：食品加工行业的清洗工序会产生大量水汽，沿海地区的盐雾环境湿度可达 95% RH 以上，水汽侵入传感器内部会造成电路短路，甚至腐蚀金属部件 —— 某汽车零部件制造厂曾因传感器防护等级不足，导致冷凝水侵入，3 个月内传感器失效达 12 台次。

电磁干扰：变电站的高压设备、电焊机的高频电流会产生强电磁辐射，传统金属外壳传感器的电缆会像 “天线” 一样接收干扰信号，导致振动数据的信噪比大幅下降 —— 某钢铁厂高炉监测系统未加装电磁屏蔽前，信号干扰率高达 90% 以上，根本无法获取有效数据。

机械冲击与粉尘：矿山设备的振动冲击可达 1000g@1ms，建材行业的粉尘浓度可达每立方米数克，冲击会导致传感器内部的质量块松动，粉尘会堵塞传感器的透气孔或运动部件，最终造成传感器失效。

腐蚀性气体：化工行业的脱硫系统会产生高浓度 Cl⁻，石油行业的输油设备会接触 H₂S，这些腐蚀性介质会逐步侵蚀传感器的外壳和敏感元件 —— 某炼油厂曾使用 304 不锈钢外壳的传感器，在含 H₂S 的环境中仅运行 6 个月就出现外壳腐蚀穿孔的情况。

第二章振动传感器的技术基础与核心参数

2.1 振动测量的基本原理

位移传感器：测量质量块相对于壳体的位置变化，适用于低频（<10Hz）、大振幅振动 —— 如大型风机的塔筒共振、桥梁的结构振动，这类场景的振动位移幅度较大，但频率较低，位移传感器可精准捕捉。

速度传感器：测量质量块的运动速度，适用于中频（10Hz~1kHz）振动 —— 如电机的转子不平衡、泵的叶轮偏心，这类场景的振动能量主要集中在中频范围，速度传感器的输出信号与振动能量直接相关，是设备烈度评估的常用指标。

加速度传感器：测量质量块的加速度变化，适用于中高频（>1kHz）振动 —— 如轴承的滚动体磨损、齿轮的啮合不良，这类故障的特征频率通常在 1kHz 以上，加速度传感器的频响范围最宽，可覆盖从 0.1Hz 到 28kHz 的全频段，是目前工业振动监测中应用最广泛的类型。

2.2 核心技术参数解析

频率响应范围工业要求：需完全覆盖目标设备的故障特征频率 —— 如风机 / 泵类的叶片通过频率、轴承故障频率通常在 10~1000Hz，齿轮箱的啮合频率、断齿故障频率通常在 100Hz~10kHz 。

实际影响：若频响范围偏窄，会直接丢失关键故障信号 —— 如某化工厂为泵类设备选型的传感器频响下限仅为 10Hz，无法捕捉大型泵组 5Hz 的气蚀故障特征，导致气蚀故障未被及时发现，最终造成泵体密封件损坏，泄漏损失达 12 万元。

灵敏度工业要求：需与后续数据采集设备的量程匹配 —— 如 IEPE 传感器的灵敏度通常为 10~100mV/g，磁电式速度传感器的灵敏度通常为 10~50mm/s/V，若灵敏度与采集设备不匹配，会导致信号过载或信噪比不足。

实际影响：灵敏度偏低会导致微弱振动信号被噪声掩盖 —— 如某风电项目选用了灵敏度为 10mV/g 的传感器，无法捕捉风机主轴轴承早期磨损产生的 0.5g 以下的微弱振动，错过了最佳维护时机，最终导致轴承抱死，维修成本达 80 万元。

精度与非线性度工业要求：通用工业场景需 ±0.5%~±5% FS 的非线性度，精密设备监测需 ±0.1%~±0.5% FS—— 如半导体制造设备的振动监测，需保证 ±0.1% FS 的非线性度，否则会影响芯片的加工精度。

实际影响：非线性度过高会导致数据失真 —— 如某汽车零部件制造厂的精密冲压设备，因传感器非线性度达 ±5% FS，导致冲压精度偏差超 0.05mm，产生了 3000 多件不合格产品，损失达 20 万元。

动态量程工业要求：需覆盖设备的最大预期振动 —— 如电机启动冲击通常为 50~100g，轴承故障冲击通常为 100~500g，若量程不足，会导致传感器过载损坏。

实际影响：量程不足会导致传感器永久损坏 —— 如某冶金项目选用了量程为 50g 的传感器，无法承受轧机启动时的 150g 冲击，导致 12 台传感器在启动阶段全部损坏，直接损失达 36 万元。

环境参数（温度、湿度、IP 等级）工业要求：需与现场环境匹配 —— 如冶金行业需 - 40~150℃的工作温度，化工行业需 IP67 以上的防护等级，若环境参数不匹配，会导致传感器性能漂移或失效。

实际影响：温漂过大会导致测量误差 —— 如某炼油厂的泵组监测传感器，因未考虑环境温度的影响，在夏季高温时温漂达 ±0.01℃/℃，导致振动数据偏差超 10%，差点误判为设备故障

第三章工业常用振动传感器类型深度分析

3.1 压电式加速度传感器（电荷型与 IEPE/ICP）

压电式传感器是工业振动监测的传统主流，基于压电晶体（如石英、PZT）的正压电效应 —— 当晶体受到机械应力时，会产生与应力成正比的电荷信号。根据输出类型，可分为电荷型与 IEPE（集成电路压电式）两种。

3.1.1 工作原理

电荷型：压电晶体直接输出电荷信号，需外部电荷放大器将高阻抗电荷信号转换为低阻抗电压信号，才能进行后续采集。

IEPE 型：内部集成微型电荷放大器与恒流源，可直接输出 0~5V 或 4~20mA 的标准电压 / 电流信号，无需外部放大器，适配工业采集设备。

3.1.2 技术特性

频响范围：0.5Hz~28kHz（IEPE 型）、0.1Hz~650kHz（电荷型），可覆盖从大型结构共振到轴承高频磨损的全频段故障特征。

灵敏度：10~1000mV/g（IEPE 型）、0.1~100pC/g（电荷型），可捕捉从微弱振动到强冲击的全范围信号。

精度：非线性度 ±0.5%~±1% FS，精度 ±0.2%~±0.5% FS，满足通用工业场景的精度要求。

动态量程：±50~±1000g，可承受电机启动、轴承故障等强冲击振动。

工作温度：-55~162℃（IEPE 型）、-73~650℃（电荷型），适配从常温到高温的工业场景。

3.1.3 环境适应性

电荷型：采用耐高温压电陶瓷（如 PZT-5H），可在 650℃高温环境下稳定工作，且无内置电路，抗电磁干扰能力强，适用于冶金、航空航天等高温场景。

IEPE 型：内部集成电路，高温性能受限，通常需控制在 125℃以内；防护等级可达 IP67，通过全灌胶密封结构可防尘防水，但需注意避免长期浸泡在水中。

局限性：压电晶体的压电效应仅在动态场景下有效，无法测量静态或准静态振动（如设备的静态位移）；同时，温度变化会导致压电常数漂移，需在高温场景下额外配置温度补偿模块，否则会产生 1%~3% 的测量误差。

3.2 磁电式速度传感器

磁电式速度传感器基于电磁感应原理，是工业中频振动监测的常用类型，适用于电机、泵、风机等通用旋转设备的常规监测。

3.2.1 工作原理

传感器内部包含永久磁铁和线圈，当设备振动时，线圈与磁铁发生相对运动，切割磁力线产生与振动速度成正比的感应电动势 —— 这一原理与发电机的发电原理类似，因此传感器无需外部电源即可工作，属于无源传感器。

3.2.2 技术特性

频响范围：10Hz~1kHz，与电机、泵类的中频故障特征频率完全匹配。

灵敏度：10~50mm/s/V，输出信号与振动能量直接相关，是设备振动烈度评估的理想指标。

精度：非线性度 ±1%~±3% FS，精度 ±0.5%~±1% FS，满足通用工业场景的精度要求。

动态量程：±10~±50mm/s，可覆盖电机、泵类的常规振动范围。

工作温度：-40~120℃，适配大部分常温工业场景。

3.2.3 环境适应性

采用 304/316 不锈钢外壳，防护等级可达 IP65~IP67，可防尘防水，适用于一般工业场景的粉尘、水汽环境。

无源设计使其抗电磁干扰能力强于有源传感器，无需额外屏蔽措施即可在强电磁环境下工作 —— 如某变电站的电机监测，选用了磁电式速度传感器，在高压设备的强电磁干扰环境下，信号干扰率仅为 2%，远低于有源传感器的 30% 。

局限性：频响范围较窄，无法覆盖 <10Hz 的低频振动和> 1kHz 的高频振动；体积较大，无法安装在空间受限的设备部位（如精密齿轮箱的轴承座）。

3.3 MEMS 加速度传感器

MEMS（微机电系统）加速度传感器是工业振动监测的新兴技术，基于微加工工艺将敏感元件（质量块、弹簧、电容极板）集成在硅芯片上，具有体积小、成本低、功耗低的特点，是实现工业设备大规模状态监测的核心传感器。

3.3.1 工作原理

MEMS 加速度传感器的核心是电容式敏感结构：硅芯片上的质量块通过弹簧梁与衬底连接，当设备振动时，质量块发生位移，导致上下电容极板的间距变化，从而引起电容值的变化 —— 传感器通过测量这一电容变化，计算出对应的加速度值。

3.3.2 技术特性

频响范围：0.5Hz~10kHz，可覆盖电机、泵、风机的中高频故障特征频率。

灵敏度：10~500mV/g，可捕捉微弱振动信号。

精度：非线性度 ±0.5%~±2% FS，精度 ±0.2%~±0.5% FS，部分高端 MEMS 传感器的精度已媲美传统压电传感器。

动态量程：±2~±200g，可覆盖电机启动冲击等强振动场景。

工作温度：-40~125℃，部分高温型可达 150℃，适配大部分工业场景。

3.3.3 环境适应性

采用陶瓷或金属封装，防护等级可达 IP65~IP67，通过全灌胶密封结构可防尘防水，适用于一般工业场景的粉尘、水汽环境。

抗冲击能力可达 1000~1500g，可承受电机启动、设备碰撞等强冲击 —— 如某工程机械的振动监测，选用了 MEMS 传感器，可承受 1500g 的冲击，在挖掘机的强振动环境下，传感器的损坏率仅为 0.5% 。

局限性：高温性能受限，150℃以上环境下会出现灵敏度漂移；高频噪声较大，需额外配置滤波电路，否则会影响高频故障信号的捕捉。

3.4 电容式加速度传感器

电容式加速度传感器是低频振动监测的最优选择，基于电容变化测量振动，适用于大型结构、低速设备的低频振动监测。

3.4.1 工作原理

电容式加速度传感器的核心是可变电容结构：传感器包含固定极板和可动极板（质量块），当设备振动时，质量块发生位移，导致固定极板与可动极板的间距或重叠面积变化，从而引起电容值的变化 —— 传感器通过测量这一电容变化，计算出对应的加速度或位移值。

3.4.2 技术特性

频响范围：0.001Hz~1kHz，可覆盖大型结构的超低频共振（如桥梁的 0.1Hz 振动、大型水坝的 0.01Hz 振动）。

灵敏度：100~1000mV/g，可捕捉微弱的低频振动信号。

精度：非线性度 ±0.1%~±0.5% FS，精度 ±0.05%~±0.2% FS，是目前精度最高的振动传感器类型之一。

动态量程：±0.1~±10g，可覆盖大型结构的微弱振动范围。

工作温度：-55~125℃，适配大部分工业场景。

3.4.3 环境适应性

采用金属或陶瓷封装，防护等级可达 IP65~IP67，可防尘防水，适用于户外或潮湿环境。

抗电磁干扰能力强，无需额外屏蔽措施即可在强电磁环境下工作 —— 如某变电站的变压器基础振动监测，选用了电容式传感器，在高压设备的强电磁干扰环境下，信号干扰率仅为 1% 。

局限性：结构复杂、成本高、频响上限低，无法覆盖 > 1kHz 的高频振动，不适用于电机、泵类的高频故障监测。

3.5 电感式 / 涡流式传感器

电感式 / 涡流式传感器是轴振动监测的专用类型，基于电磁感应或涡流效应测量振动，属于非接触式测量，适用于旋转轴的径向振动监测。

3.5.1 工作原理

电感式：基于电感变化测量振动 —— 传感器包含铁芯和线圈，当旋转轴振动时，轴与铁芯的间距变化，导致线圈的电感值变化，传感器通过测量这一电感变化，计算出轴的振动位移。

涡流式：基于涡流效应测量振动 —— 传感器的探头通以高频电流，在轴表面产生涡流，当轴振动时，轴与探头的间距变化，导致涡流强度变化，从而引起探头线圈的阻抗变化，传感器通过测量这一阻抗变化，计算出轴的振动位移。

3.5.2 技术特性

频响范围：0~10kHz，可覆盖旋转轴的全频段振动特征。

灵敏度：0.1~1V/μm，可捕捉旋转轴的微米级振动位移 —— 如汽轮机轴的振动位移通常在 10~100μm，传感器可精准捕捉。

精度：非线性度 ±0.5%~±1% FS，精度 ±0.2%~±0.5% FS，满足轴振动监测的高精度要求。

动态量程：±0.1~±10mm，可覆盖旋转轴的常规振动位移范围。

工作温度：-40~150℃，适配工业旋转设备的工作温度。

3.5.3 环境适应性

采用金属封装，防护等级可达 IP65~IP67，可防尘防水，适用于工业旋转设备的轴承箱环境。

抗电磁干扰能力强，无需额外屏蔽措施即可在强电磁环境下工作 —— 如某火电厂的汽轮机轴振动监测，选用了涡流式传感器，在发电机的强电磁干扰环境下，信号干扰率仅为 0.5% 。

局限性：非接触式测量需严格控制探头与轴的间距（通常为 0.5~2mm），安装精度要求高；成本高，不适用于大规模部署。

3.6 光纤光栅（FBG）传感器

光纤光栅传感器是极端环境振动监测的最优选择，基于光纤布拉格光栅的光学特性测量振动，适用于强电磁、高温、高腐蚀的极端工业场景。

3.6.1 工作原理

光纤光栅传感器的核心是光纤布拉格光栅（FBG）：在光纤芯内通过紫外曝光写入周期性折射率光栅，当设备振动时，光栅的周期或折射率发生变化，导致反射光的波长发生变化 —— 传感器通过测量这一波长变化，计算出对应的应变或振动值。

3.6.2 技术特性

频响范围：0.1Hz~10kHz，可覆盖从大型结构共振到轴承高频磨损的全频段振动特征。

灵敏度：1~10pm/με，可捕捉微弱的振动应变 —— 如大型桥梁的应变通常在 1~100με，传感器可精准捕捉。

精度：应变测量精度 ±1~±10με，振动测量精度 ±0.1%~±0.5% FS，满足极端环境的精度要求。

动态量程：±100~±10000με，可覆盖极端环境的强振动应变。

工作温度：-200~800℃，可在超高温或超低温环境下稳定工作。

3.6.3 环境适应性

采用光纤作为敏感元件，抗电磁干扰能力极强，在变电站、雷达站等强电磁环境下，信号干扰率为 0，无需任何屏蔽措施。

采用陶瓷或金属封装，防护等级可达 IP68，可防尘防水，适用于高湿、高腐蚀环境 —— 如化工行业的脱硫系统，传感器可在含高浓度 Cl⁻的强腐蚀环境下稳定工作 10 年以上。

耐高温性能优异，可在 800℃的高温环境下稳定工作，适用于冶金、航空航天等高温场景。

局限性：成本高（单台价格可达 7800 元以上）、需配套专用的光纤解调仪，系统复杂度高，不适用于大规模部署。

第四章工业环境因素对传感器的影响及应对

4.1 温度的影响与补偿

温度是工业场景中影响传感器性能的最主要因素，其影响主要体现在三个方面：

4.1.1 灵敏度漂移

温度变化会导致传感器内部敏感元件的物理特性发生变化，从而引起灵敏度漂移 —— 如压电晶体的压电常数会随温度升高而下降，MEMS 芯片的弹性模量会随温度变化而改变。根据 Dytran 传感器的测试数据，IEPE 压电传感器在 - 40~85℃的温度范围内，灵敏度漂移约为 ±1%~±3% FS；高温压电传感器（如 PCB 的 UHT-12 系列）在 260℃的高温环境下，灵敏度漂移约为 ±0.5% FS，远低于普通 IEPE 传感器。

4.1.2 零点漂移

温度变化会导致传感器的输出零点发生偏移 —— 如 MEMS 传感器的电容极板会因热胀冷缩产生应力，导致零点偏移。某钢铁厂的 MEMS 传感器在 150℃的环境下，零点漂移达 ±5mV，相当于 0.05g 的振动误差，若未进行补偿，会导致故障误判。

4.1.3 材料膨胀

温度变化会导致传感器的外壳、安装支架等材料发生热膨胀，从而改变传感器与被测设备的相对位置，影响测量精度。某大型水坝的振动监测传感器，因安装支架的热膨胀，导致测量误差达 ±0.1mm，无法准确评估水坝的结构健康状态。

4.1.4 应对措施

选择高温耐受型传感器：根据环境温度选择对应的传感器类型 —— 如环境温度≤125℃可选择 IEPE 型压电传感器；125~260℃可选择高温 IEPE 型；260~650℃需选择电荷型压电传感器；>650℃需选择光纤光栅传感器。

温度补偿：选择内置温度补偿电路的传感器 —— 如 IEPE 传感器通常内置温度补偿电路，可将灵敏度漂移降低至 ±1% FS 以内；部分高端 MEMS 传感器采用双敏感元件补偿技术，可将零点漂移降低至 ±1mV 以内。

安装方式优化：在传感器与被测设备之间加装隔热垫片（如陶瓷垫片），或选择非接触式测量方式（如涡流式传感器），可有效减少温度传导，降低温度对传感器的影响 —— 如某火电厂的汽轮机轴振动监测，选用了涡流式传感器，通过非接触式测量，避免了汽轮机高温对传感器的影响。

4.2 湿度与水分的影响与防护

湿度与水分是工业场景中传感器失效的常见诱因，其影响主要体现在两个方面：

4.2.1 绝缘性能下降

高湿环境会导致传感器内部电路的绝缘电阻下降，从而引起信号泄漏或噪声增加 —— 如某食品加工厂的振动传感器，在 95% RH 的高湿环境下，绝缘电阻从 100MΩ 下降到 1MΩ，信号噪声增加了 20%，无法准确捕捉设备的振动特征。

4.2.2 腐蚀加剧

水分会加速传感器内部金属部件的腐蚀，尤其是在含 Cl⁻、H₂S 等腐蚀性气体的环境中，腐蚀会更加严重 —— 如某炼油厂的传感器，在含 H₂S 的高湿环境下，仅运行 6 个月就出现了外壳腐蚀穿孔的情况，导致传感器失效。

4.2.3 应对措施

IP 防护等级：根据环境湿度选择对应的 IP 防护等级 —— 如高湿环境需 IP67 及以上的防护等级，可有效防止水汽侵入；若传感器需浸泡在水中，需选择 IP68 防护等级。

密封与灌胶：选择采用全灌胶密封结构的传感器 —— 如维特的 WTVB05 温振传感器，采用内部 IP67 级灌封处理，可在高湿环境下稳定工作；某化工项目的传感器，通过全灌胶密封，在 95% RH 的高湿环境下，绝缘电阻保持在 100MΩ 以上。

外壳材质：选择耐腐蚀的外壳材质 —— 如 316L 不锈钢、哈氏合金 C-276，可有效抵御高湿环境下的腐蚀；哈氏合金 C-276 在含 Cl⁻的高湿环境下，腐蚀速率仅为 304 不锈钢的 1/100 。

4.3 腐蚀性气体与化学环境

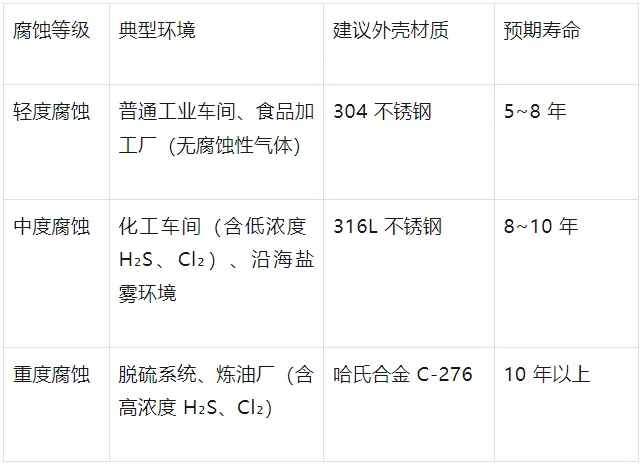

上述外壳材质的腐蚀防护数据，参考自环宇通、镍创金属等企业的测试报告：304 不锈钢在普通工业环境下可稳定工作 5~8 年；316L 不锈钢因添加了钼元素，抗点蚀能力更强，在中度腐蚀环境下可工作 8~10 年；哈氏合金 C-276 的镍含量超过 50%，钼含量超过 15%，可形成致密的钝化膜，在重度腐蚀环境下可工作 10 年以上。

应对措施：

轻度腐蚀环境：选择 304 不锈钢外壳、IP65 防护等级的传感器，可满足基本防护需求。

中度腐蚀环境：选择 316L 不锈钢外壳、IP67 防护等级的传感器，部分关键设备可采用哈氏合金外壳。

重度腐蚀环境：必须选择哈氏合金 C-276 外壳、IP67 及以上防护等级的传感器，或采用光纤光栅传感器 —— 光纤光栅传感器的光纤敏感元件不受腐蚀，可在重度腐蚀环境下长期稳定工作。

4.4 机械冲击与振动过载

工业场景中的机械冲击（如电机启动、设备碰撞）和振动过载（如轴承故障）是传感器损坏的主要原因之一，其影响主要体现在两个方面：

4.4.1 机械损坏

强冲击会导致传感器内部的质量块、弹簧梁等机械结构变形或断裂 —— 如某冶金项目的传感器，因无法承受轧机启动时的 150g 冲击，导致内部质量块断裂，传感器直接损坏。

4.4.2 性能漂移

长期振动过载会导致传感器的性能参数发生漂移 —— 如 MEMS 传感器的弹簧梁会因长期振动产生疲劳变形，导致灵敏度下降、非线性度增加。某风机项目的 MEMS 传感器，在长期承受 10g 的振动过载后，灵敏度下降了 5%，非线性度从 ±1% FS 上升到 ±3% FS 。

4.4.3 应对措施

过载保护设计：选择内置过载保护机构的传感器 —— 如压电传感器通常内置机械限位机构，可承受 1000~2000g 的冲击；某军工级压电传感器，可承受 2000g 的冲击，适用于火炮、导弹等强冲击场景。

高量程传感器：根据设备的最大预期冲击选择高量程传感器 —— 如电机启动冲击通常为 50~100g，需选择量程≥100g 的传感器；轴承故障冲击通常为 100~500g，需选择量程≥500g 的传感器。

缓冲安装：在传感器与被测设备之间加装缓冲垫片（如橡胶垫片），可有效吸收冲击能量，降低冲击对传感器的影响 —— 如某工程机械的传感器，通过加装橡胶缓冲垫片，将冲击能量吸收了 80%，传感器的损坏率从 10% 降低到 0.5% 。

4.5 电磁干扰（EMI）与射频干扰（RFI）

工业场景中的强电磁干扰（如变电站的高压设备、电焊机的高频电流）会导致传感器的信号失真或丢失，其影响主要体现在两个方面：

4.5.1 信号失真

强电磁干扰会在传感器的信号电缆中产生感应电压，导致信号失真 —— 如某变电站的传感器，在高压设备的强电磁干扰下，信号中出现了 10V 的干扰电压，完全掩盖了设备的振动信号，无法进行有效监测。

4.5.2 数据丢失

射频干扰（如雷达、无线通信设备）会导致传感器的无线传输数据丢失 —— 如某无线振动监测项目，因附近雷达站的射频干扰，数据丢失率达 30%，无法实现实时监测。

4.5.3 应对措施

屏蔽技术：选择双层屏蔽电缆（内层铝箔、外层钢丝编织）的传感器，可有效阻挡电磁干扰 —— 某钢铁厂的高炉监测系统，加装双层屏蔽电缆后，信号干扰率从 90% 下降到 8% 。

接地：确保传感器、采集设备和被测设备的良好接地，接地电阻≤4Ω，可将干扰电流导入大地，降低干扰影响 —— 某变电站的传感器，通过良好接地，信号干扰率从 30% 下降到 2% 。

滤波电路：选择内置低通滤波电路的传感器，可滤除高频干扰信号 —— 如某电机监测项目的传感器，内置 10kHz 低通滤波电路，滤除了电焊机的高频干扰信号，信号信噪比提升了 20dB 。

光纤传感器：在强电磁干扰环境下，优先选择光纤光栅传感器 —— 光纤传感器的光信号不受电磁干扰，信号干扰率为 0，是强电磁环境的最优选择。

第五章选型指南与决策流程

5.1 选型步骤

工业振动传感器的选型需遵循 “目标导向 - 参数匹配 - 环境适配 - 成本评估 - 验证测试” 的科学流程，具体步骤如下：

步骤 1：明确监测目标与设备类型

首先需明确监测目标（如轴承故障预警、振动烈度评估、结构健康监测）与设备类型（如电机、泵、风机、齿轮箱），不同的监测目标与设备类型对传感器的要求存在显著差异：

若监测目标为轴承故障预警，需选择频响范围覆盖 1~28kHz 的加速度传感器，因为轴承的滚动体磨损、保持架损坏等故障的特征频率通常在 1kHz 以上。

若监测目标为振动烈度评估，需选择速度传感器，因为振动烈度（mm/s rms）是设备状态评估的标准指标，与设备的振动能量直接相关。

若监测目标为结构健康监测，需选择频响范围覆盖 0.1~10Hz 的低频传感器（如电容式传感器），因为大型结构的共振频率通常在 0.1~10Hz 。

步骤 2：确定安装条件与环境参数

需测量设备的安装空间、环境温度、湿度、腐蚀等级、电磁干扰强度等参数，这些参数直接决定传感器的环境适应性要求：

若安装空间受限（如精密齿轮箱的轴承座），需选择体积小的 MEMS 传感器或微型压电传感器 —— 如某精密齿轮箱的轴承座安装空间仅为 10mm×10mm，需选择直径为 8mm 的微型 MEMS 传感器。

若环境温度为 150℃，需选择高温型传感器（如 PCB 的高温 IEPE 传感器），可在 150℃的环境下稳定工作。

若环境为强电磁干扰（如变电站），需选择抗电磁干扰能力强的传感器（如光纤光栅传感器、磁电式传感器）。

步骤 3：匹配核心技术参数

根据步骤 1 和步骤 2 的结果，匹配传感器的核心技术参数：

频响范围：需完全覆盖目标设备的故障特征频率 —— 如风机 / 泵类的故障特征频率为 10~1000Hz，需选择频响范围为 0.5Hz~10kHz 的传感器。

灵敏度：需与后续数据采集设备的量程匹配 —— 如 IEPE 传感器的灵敏度通常为 10~100mV/g，需与采集设备的输入量程（如 0~10V）匹配。

动态量程：需覆盖设备的最大预期振动 —— 如电机启动冲击通常为 50~100g，需选择量程≥100g 的传感器。

精度：需满足监测目标的精度要求 —— 如精密设备监测需 ±0.1%~±0.5% FS 的精度，通用工业场景需 ±0.5%~±5% FS 的精度。

步骤 4：评估成本与供货周期

需评估传感器的采购成本、安装成本、维护成本及供货周期，选择高性价比的传感器：

若需大规模部署（如 100 台以上），需选择低成本的 MEMS 传感器，单台价格通常为 500~2000 元，供货周期为 1~2 周。

若为极端环境（如高温、高腐蚀），需选择高成本的特种传感器（如光纤光栅传感器），单台价格通常为 7800 元以上，供货周期为 4~6 周。

需优先选择国内有现货的传感器，避免因进口传感器的供货周期过长（如 6~12 周）影响项目进度。

步骤 5：现场验证与测试

在大规模部署前，需进行现场验证测试，验证传感器的性能是否满足要求：测试内容包括传感器的安装便利性、信号稳定性、数据准确性 —— 如某电机监测项目，在大规模部署前，先安装了 3 台传感器进行为期 1 个月的测试，验证了传感器的信号稳定性和数据准确性。

若测试结果不满足要求，需调整传感器的选型或安装方式 —— 如某风机监测项目，初期选型的传感器频响下限为 10Hz，无法捕捉风机塔筒的 5Hz 共振，调整为频响下限为 0.5Hz 的电容式传感器后，测试结果满足要求。

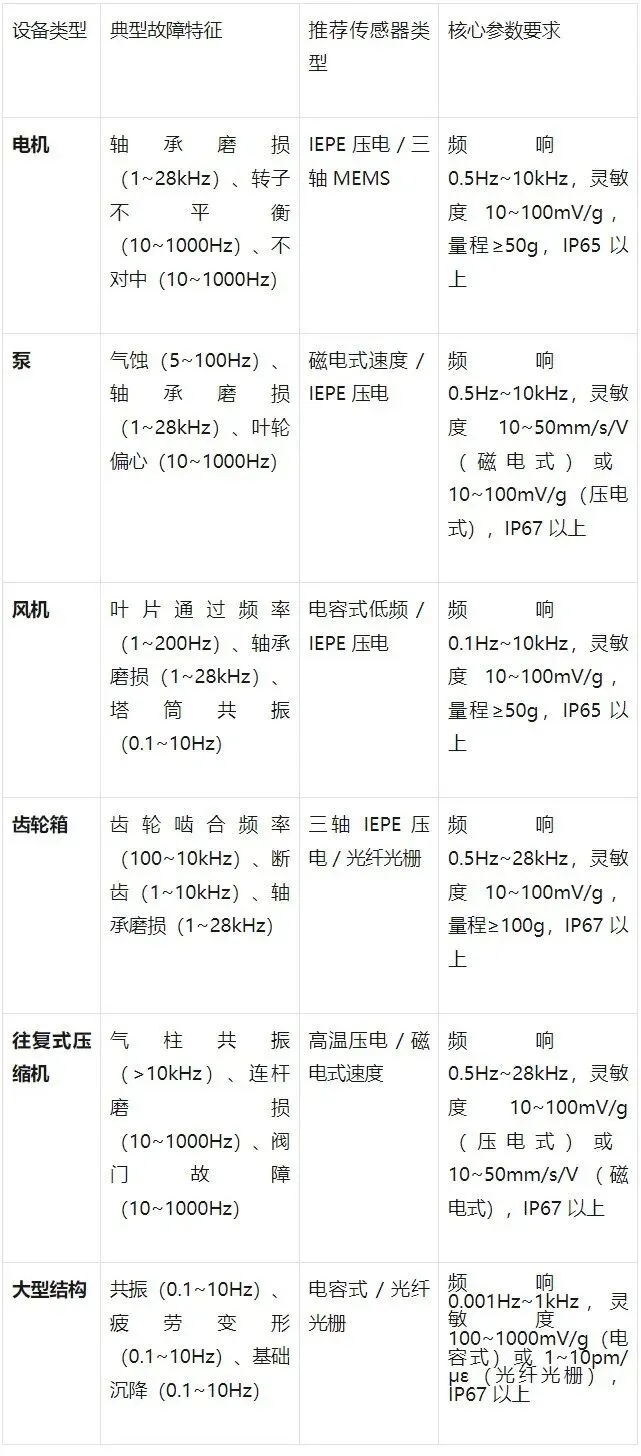

5.2 典型工业设备传感器选型对照表

上述选型建议的参数依据，参考自 Metrix、森瑟科技等企业的技术手册：电机的轴承磨损故障特征频率为 1~28kHz，需选择频响范围覆盖 0.5Hz~10kHz 的 IEPE 或 MEMS 传感器；风机的塔筒共振频率为 0.1~10Hz，需选择频响下限为 0.1Hz 的电容式传感器。

5.3 不同预算区间的选型策略

根据预算区间，可将选型策略分为经济型、工业级、高端型三类，具体如下：

5.3.1 经济型（单台成本 < 1000 元）

适用场景：电机、泵、风机的大规模状态监测，对精度要求较低的场景。

推荐传感器：国产磁电式速度传感器、低成本 MEMS 传感器 —— 如某国产磁电式速度传感器，价格仅为 800 元 / 台，可满足电机、泵类的常规监测需求。

优势：成本低、供货周期短（通常为 1~2 周）、安装简单，适配大规模部署。

局限性：频响范围窄、精度较低，无法满足高频故障监测或精密设备监测的需求。

5.3.2 工业级（单台成本 1000~5000 元）

适用场景：电机、泵、风机、齿轮箱的高精度在线监测，对环境适应性有一定要求的场景。

推荐传感器：进口 / 国产 IEPE 压电传感器、工业级 MEMS 传感器 —— 如某进口 IEPE 压电传感器，价格为 3000 元 / 台，精度高、环境适应性强，可满足大部分工业场景的需求。

优势：精度高、环境适应性强、支持三轴集成，可满足中高频故障监测的需求。

局限性：成本较高，不适用于大规模部署（如 1000 台以上）。

5.3.3 高端型（单台成本 > 5000 元）

适用场景：极端环境（高温、高腐蚀、强电磁）、精密设备的振动监测，对精度和环境适应性要求极高的场景。

推荐传感器：高温压电传感器、光纤光栅传感器、进口高精度传感器 —— 如某光纤光栅传感器，价格为 7800 元 / 台，可在强电磁、高温、高腐蚀环境下稳定工作。

优势：精度高、环境适应性极强、长期稳定性好，可满足极端环境的监测需求。

局限性：成本高、系统复杂度高、需专业技术人员安装调试。

第六章成本分析与供货周期

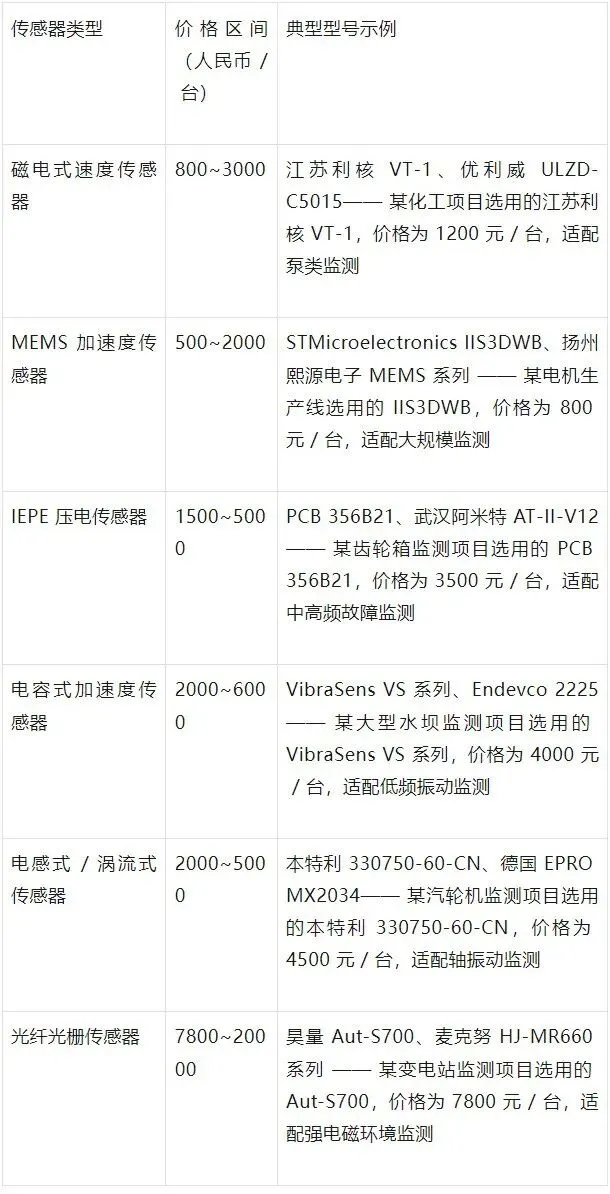

6.1 预算范围分析

价格影响因素主要包括以下四个方面：

类型：光纤光栅传感器因技术复杂度高，价格最高；MEMS 传感器因量产规模大，价格最低。

精度：高精度传感器（如非线性度 ±0.1% FS）的价格比普通精度传感器（如非线性度 ±1% FS）高约 50%~100%。

环境适应性：高温、高腐蚀环境下的特种传感器价格比普通传感器高约 100%~200%—— 如高温压电传感器的价格比普通 IEPE 传感器高约 150%。

品牌：进口品牌传感器的价格比国产品牌高约 50%~100%—— 如 PCB 的 IEPE 传感器价格比国产高约 80%。

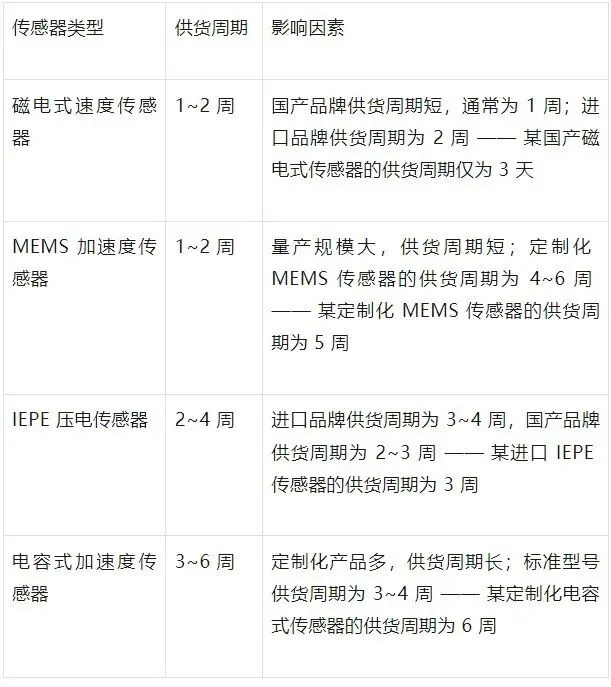

6.2 供货周期建议

工业振动传感器的供货周期因类型、品牌、采购量的不同存在显著差异，具体周期如下：

供货周期建议：

对于通用工业场景，建议选择国产品牌的磁电式或 MEMS 传感器，供货周期短，可快速部署。

对于极端环境场景，建议提前 4~6 周采购特种传感器（如光纤光栅传感器），避免因供货周期过长影响项目进度。

对于大规模部署项目（如 100 台以上），建议提前与供应商签订框架协议，锁定价格和供货周期 —— 某大型电机生产线的 1000 台 MEMS 传感器采购项目，通过签订框架协议，供货周期从 2 周缩短到 1 周，价格降低了 10% 。

第七章结论

频响匹配是选型核心：工业旋转设备的故障特征频率覆盖 0.1Hz~28kHz，需根据设备类型精准匹配传感器频响范围 —— 如风机 / 泵类需覆盖 10~1000Hz，齿轮箱需覆盖 100Hz~10kHz，大型结构需覆盖 0.1~10Hz 。

环境适应性决定长期稳定性：工业场景的高温、高湿、腐蚀性气体是传感器失效的主要诱因，需针对性选择防护方案 —— 如冶金行业 150℃以上表面温度需用高温压电传感器，化工行业含 H₂S、Cl₂的腐蚀环境需用哈氏合金 C-276 外壳，强电磁环境需用光纤光栅传感器。

MEMS 传感器成批量部署趋势：MEMS 加速度计在 0.5~10kHz 中高频段的性能已媲美传统压电传感器，且成本降低约 40%、支持三轴集成，适配电机、泵类的大规模状态监测需求 —— 某锂电池生产线部署 200 台 MEMS 传感器后，设备故障停机率降低了 70% 。

全生命周期成本需优先考量：光纤光栅传感器虽初期成本达 7800 元 / 台，但在强电磁、高温腐蚀场景下的 10 年维护成本仅为传统传感器的 1/3，长期性价比更优 —— 某变电站的光纤光栅传感器，10 年维护成本仅为 1.2 万元，而传统传感器的维护成本达 3.6 万元。
