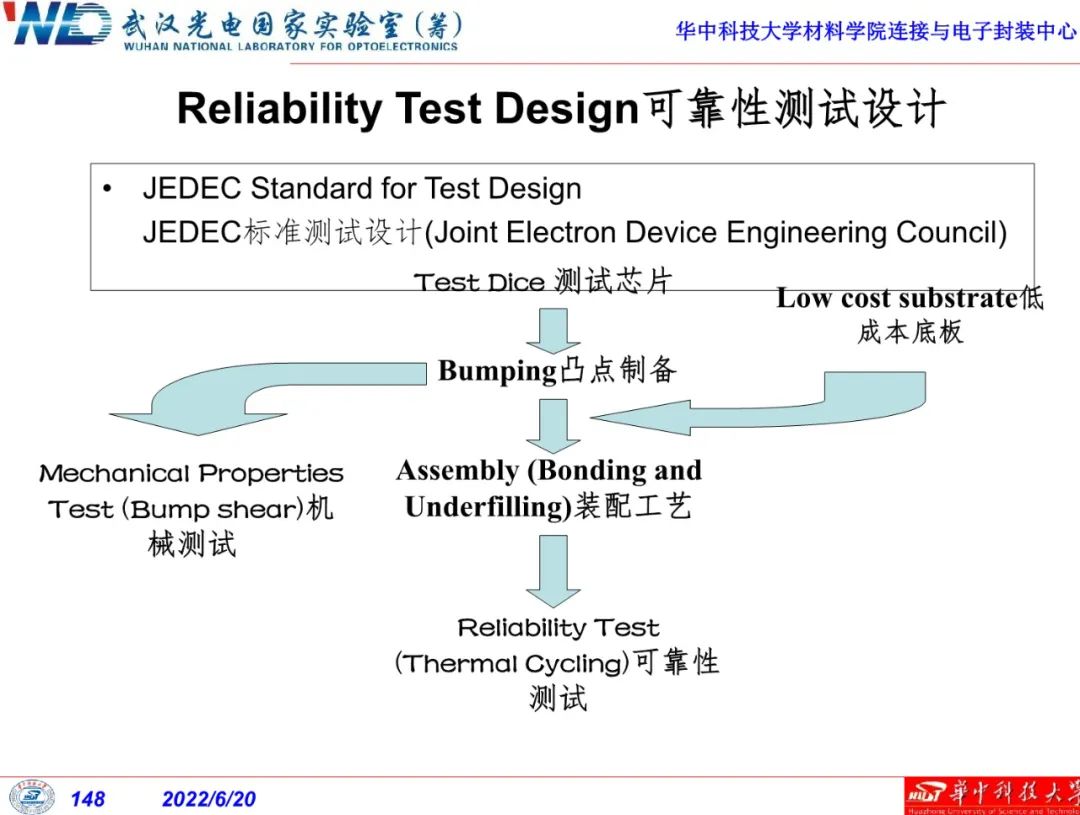

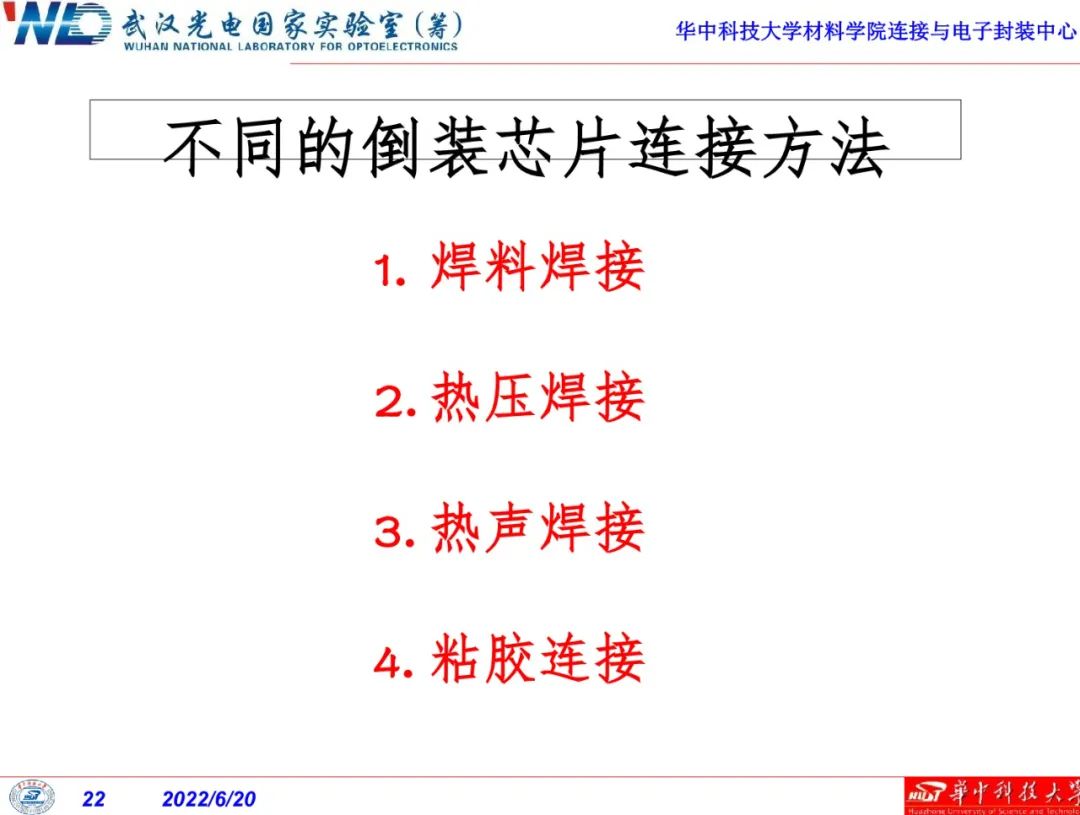

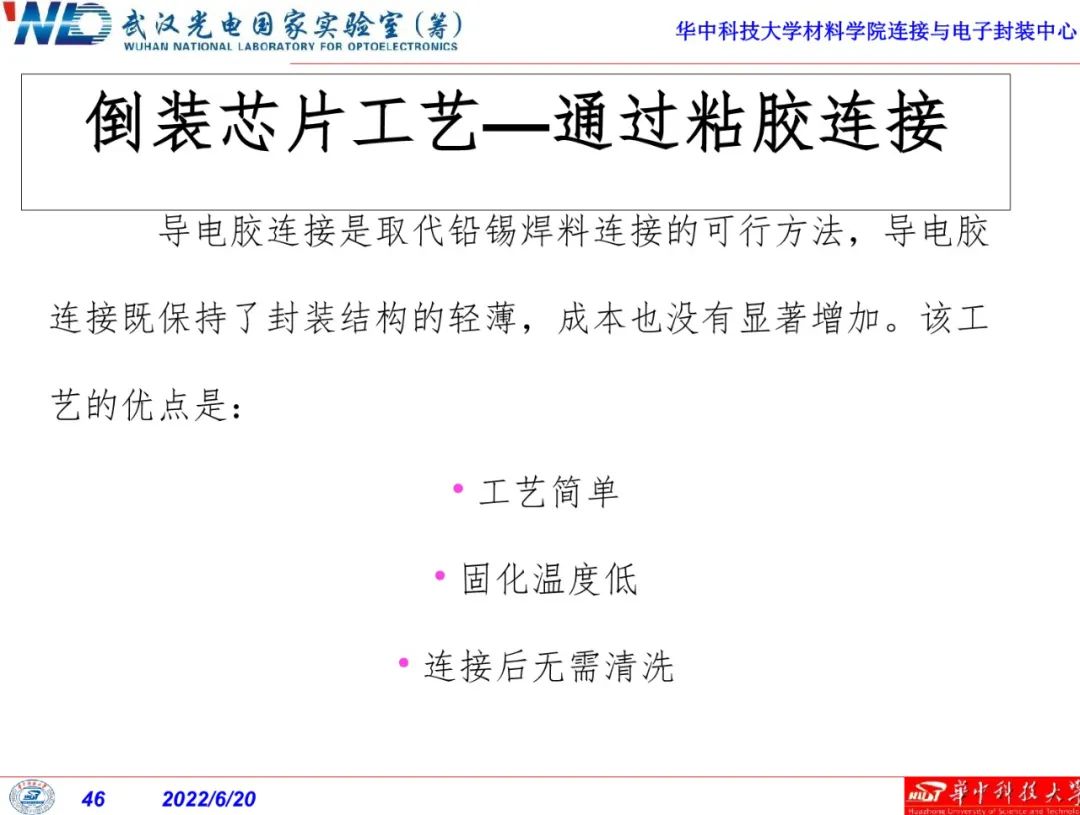

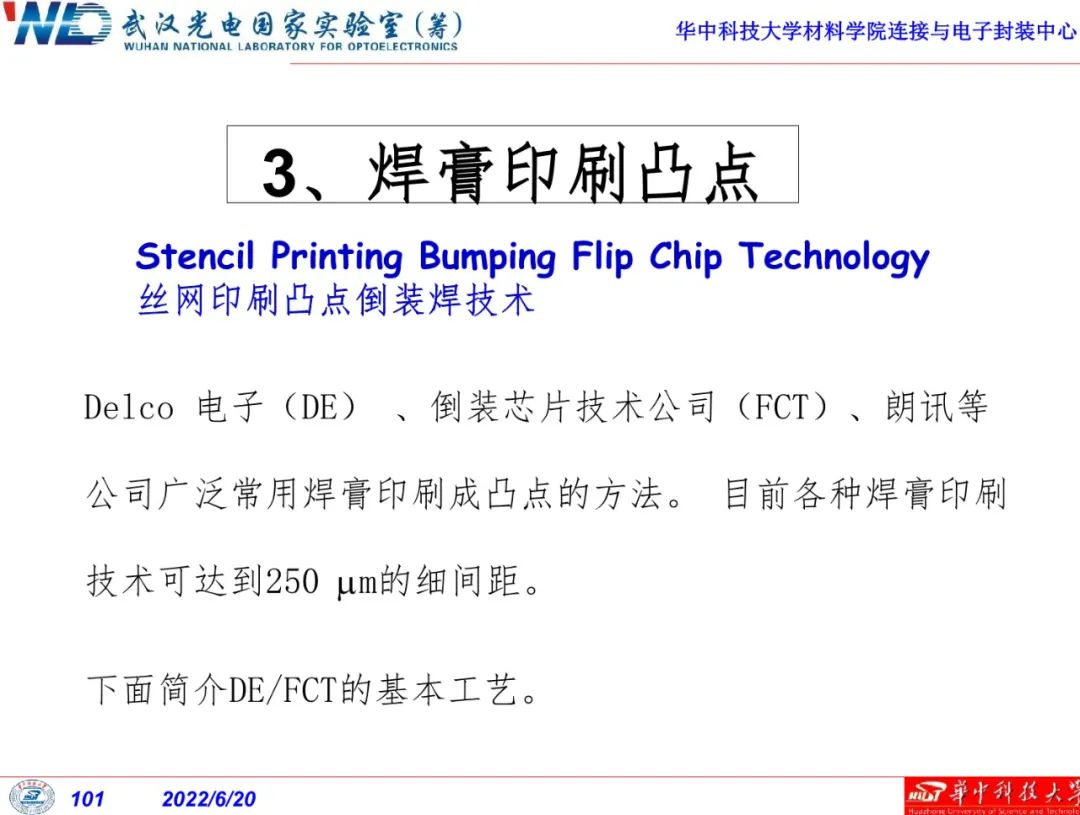

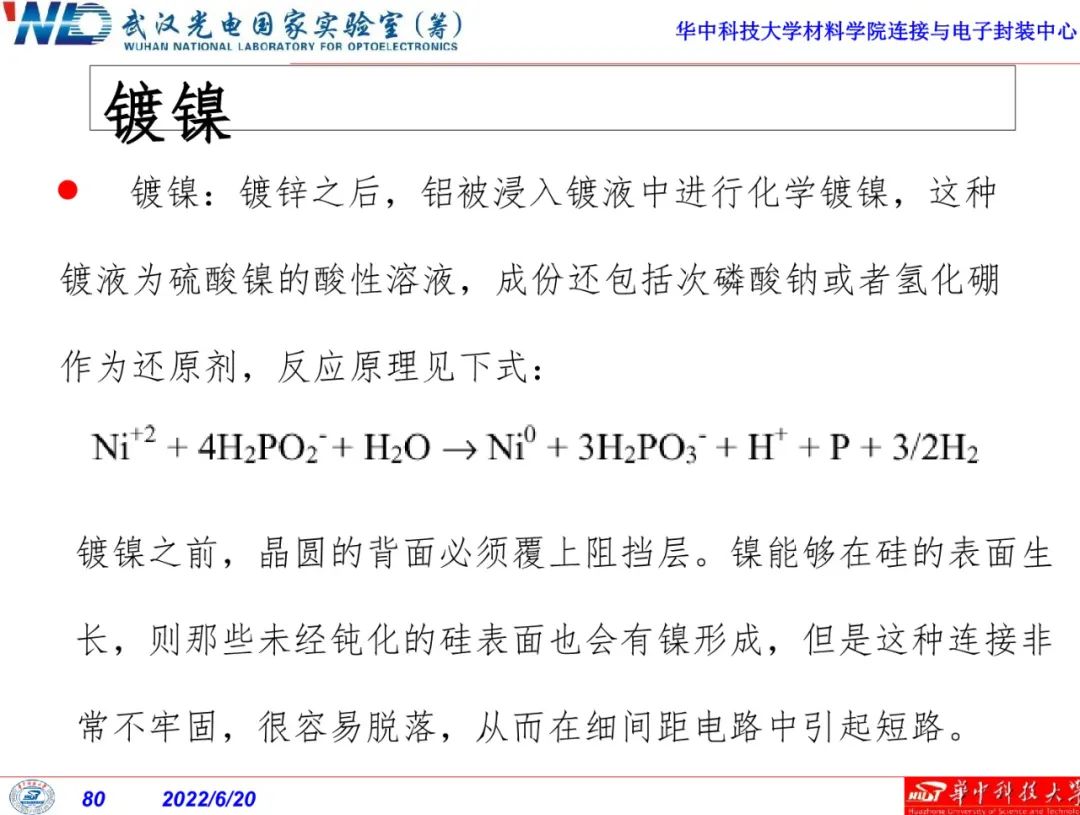

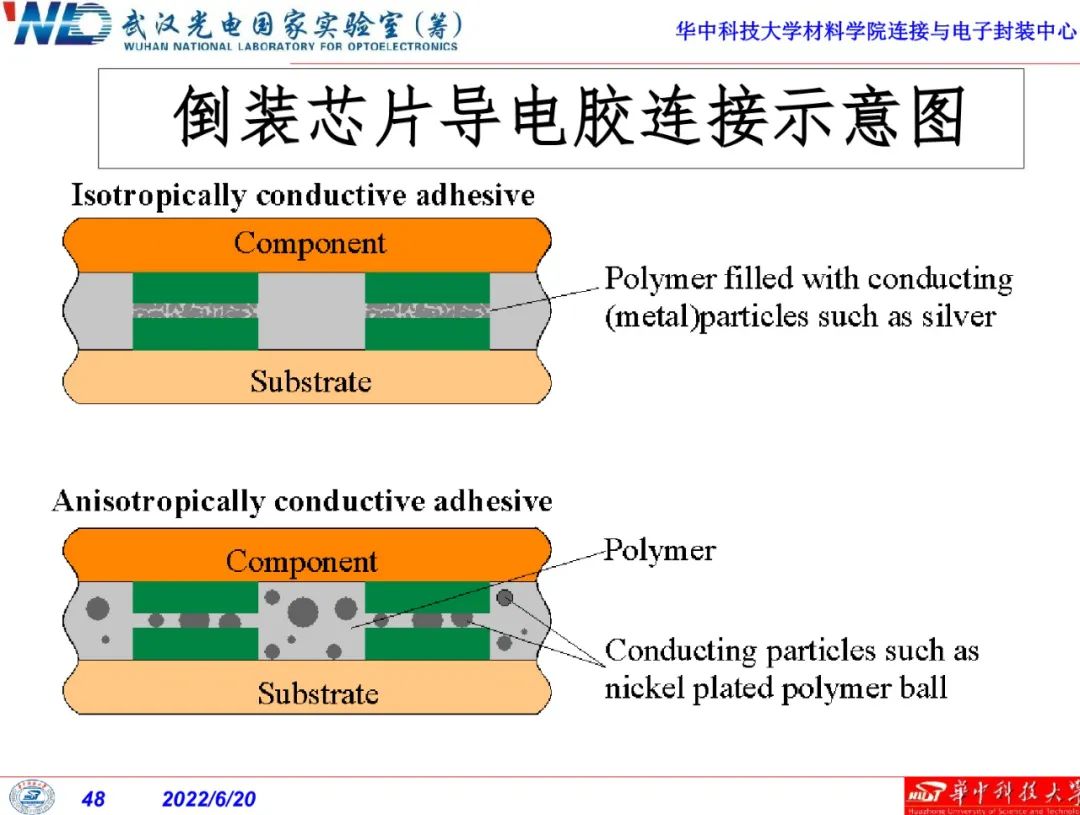

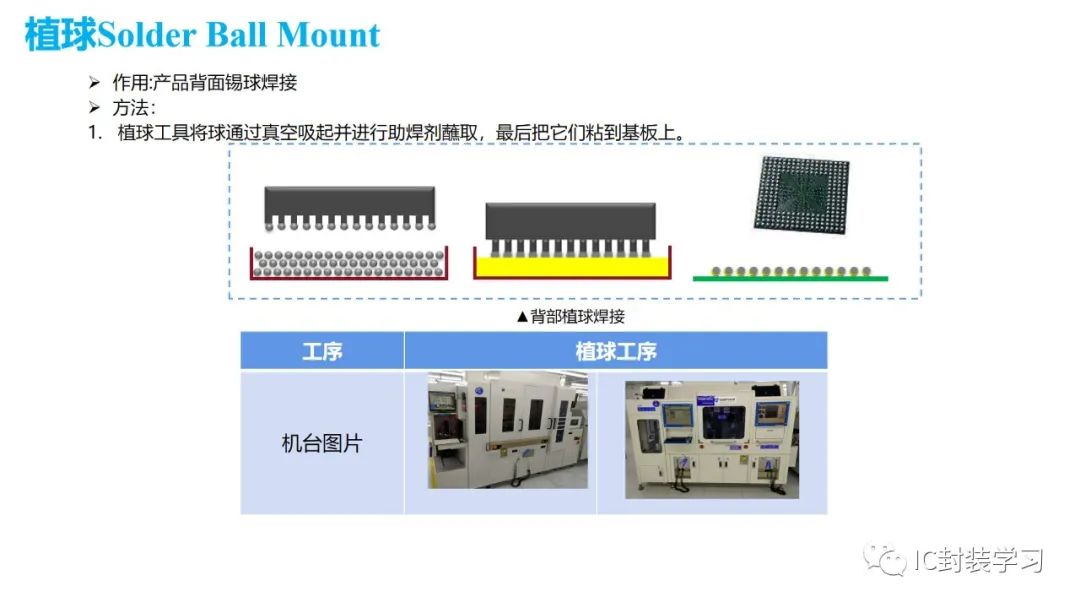

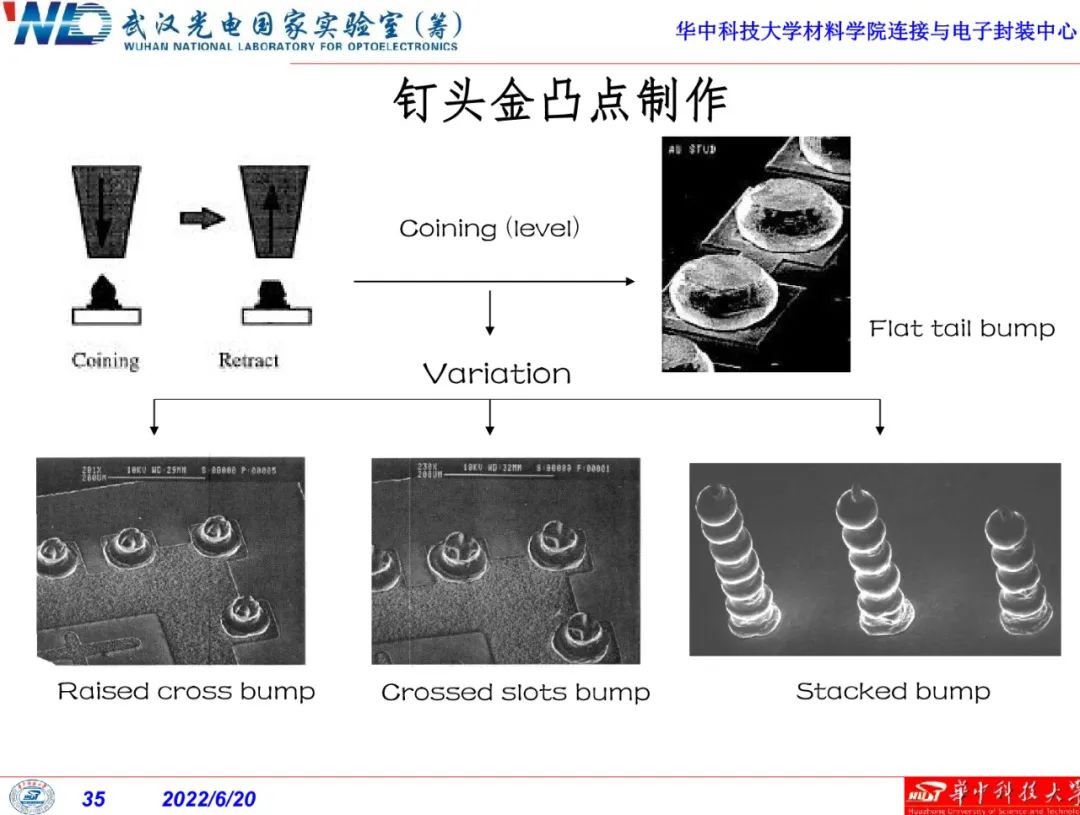

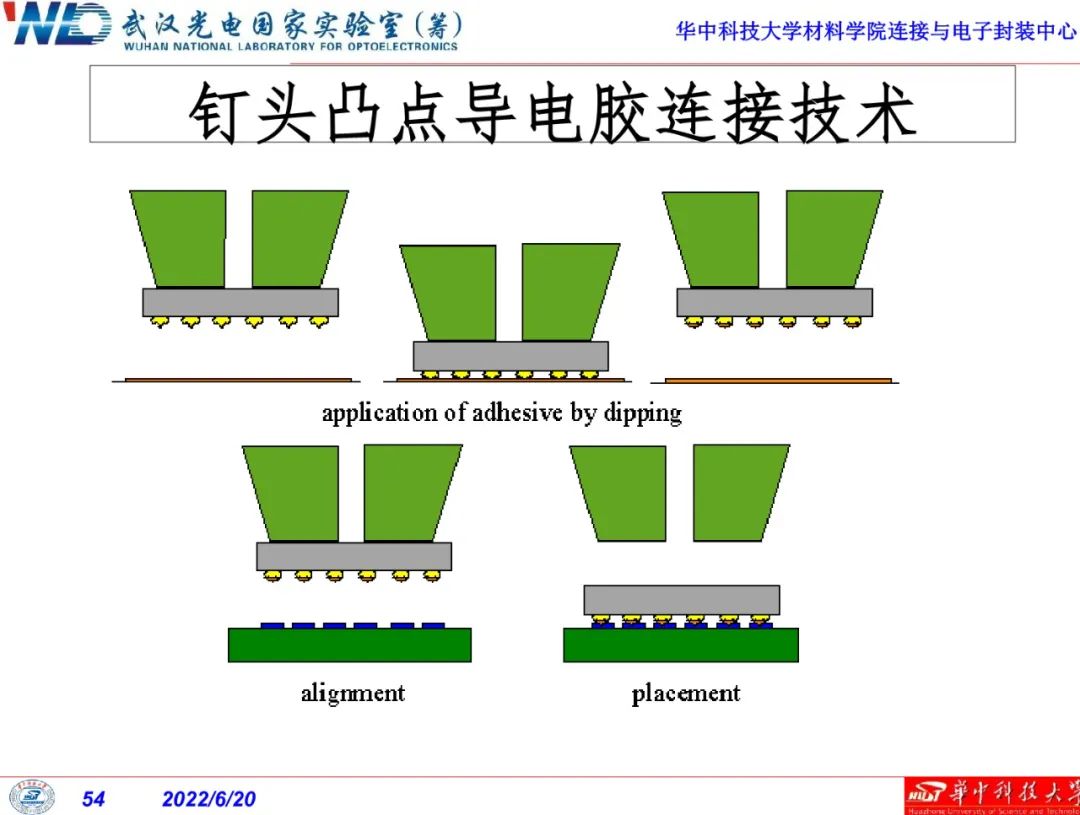

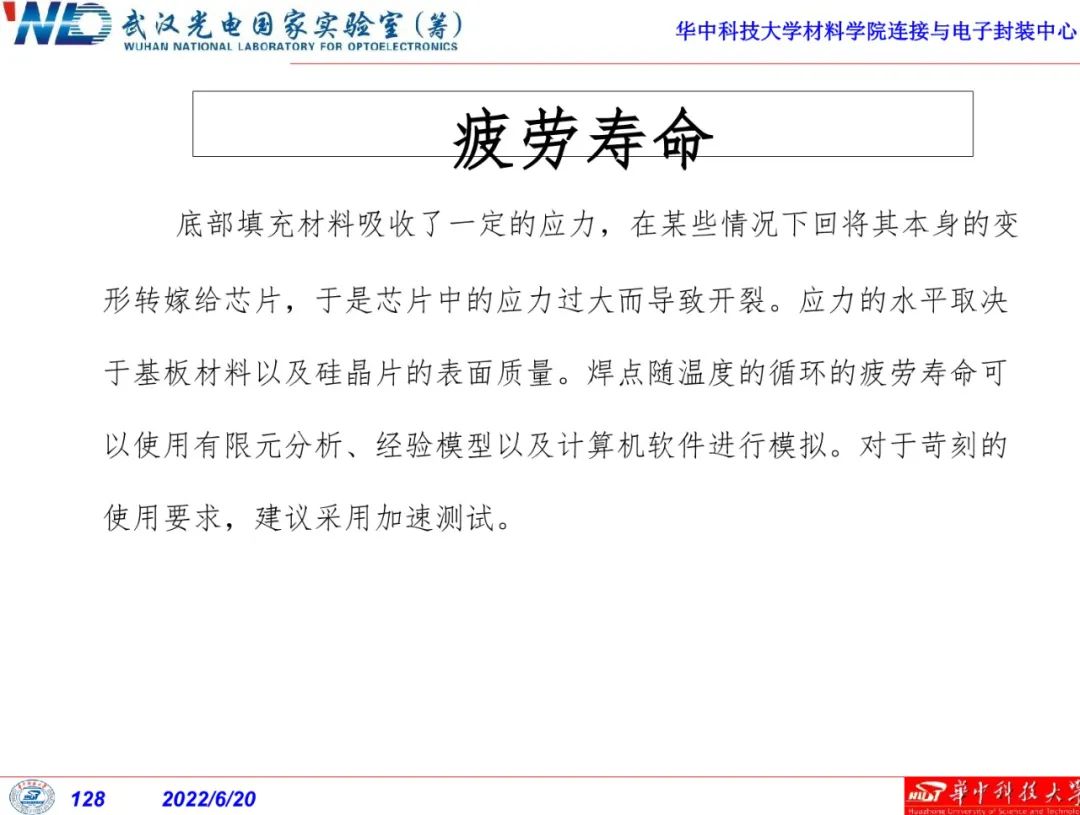

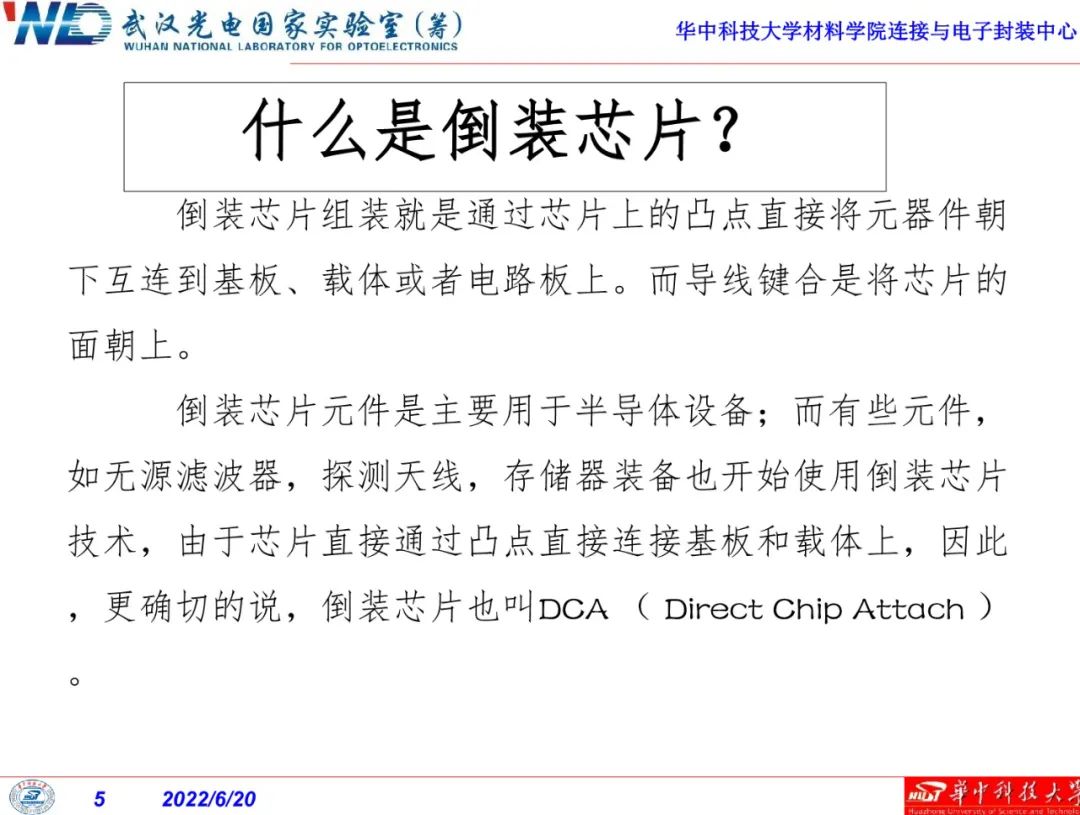

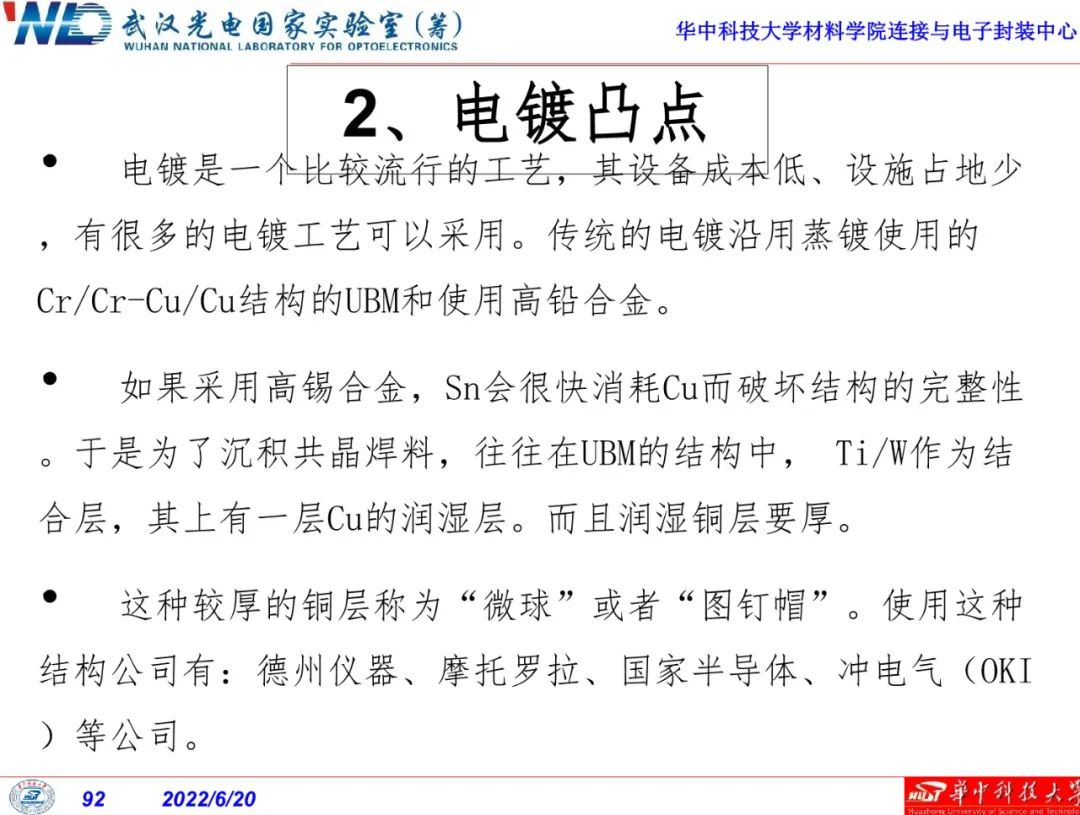

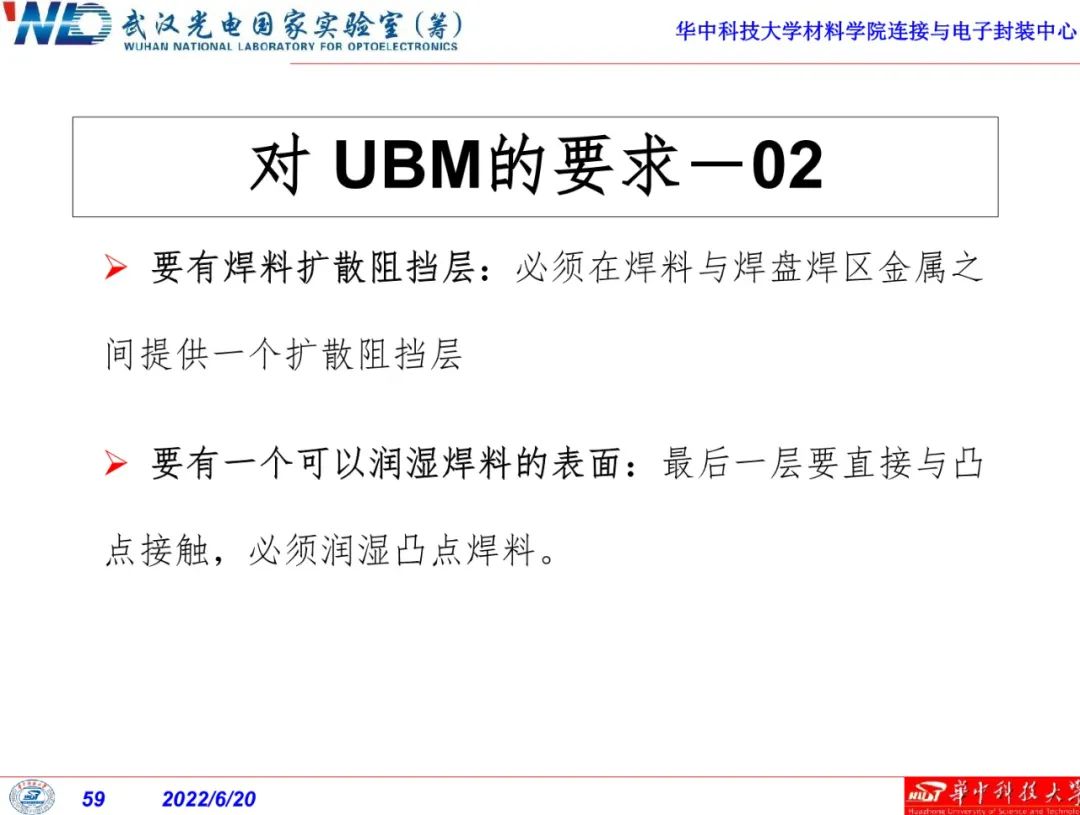

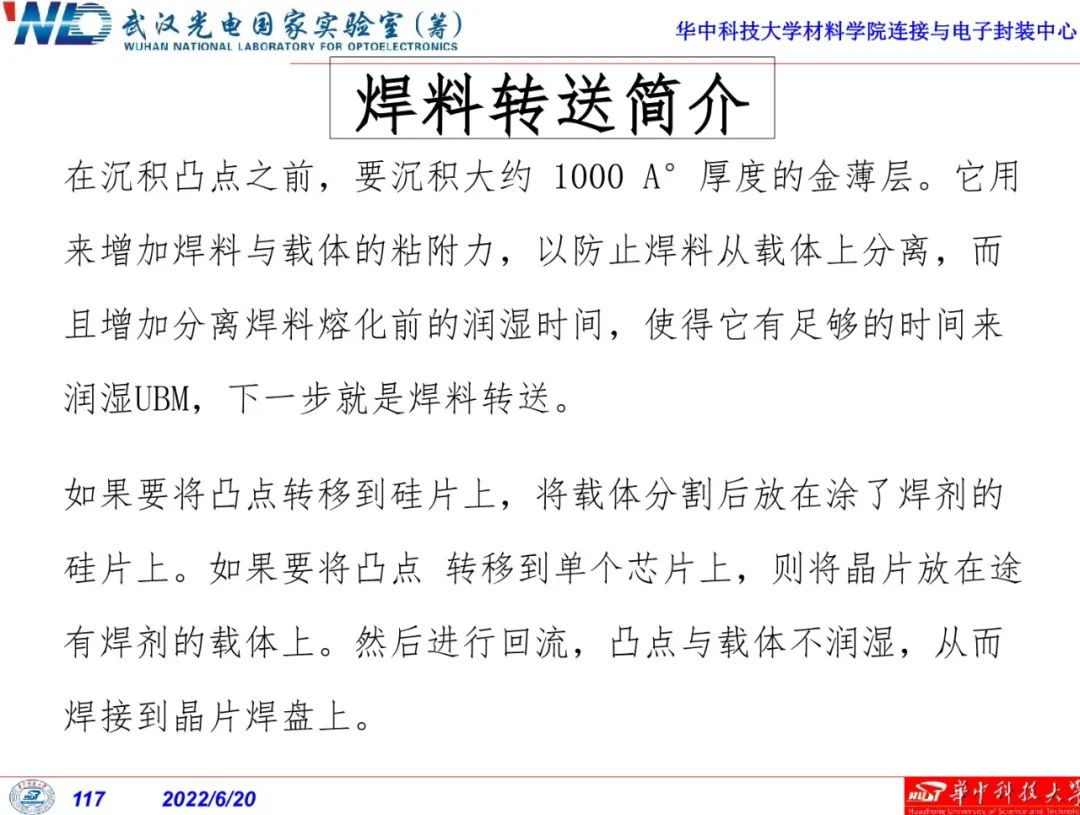

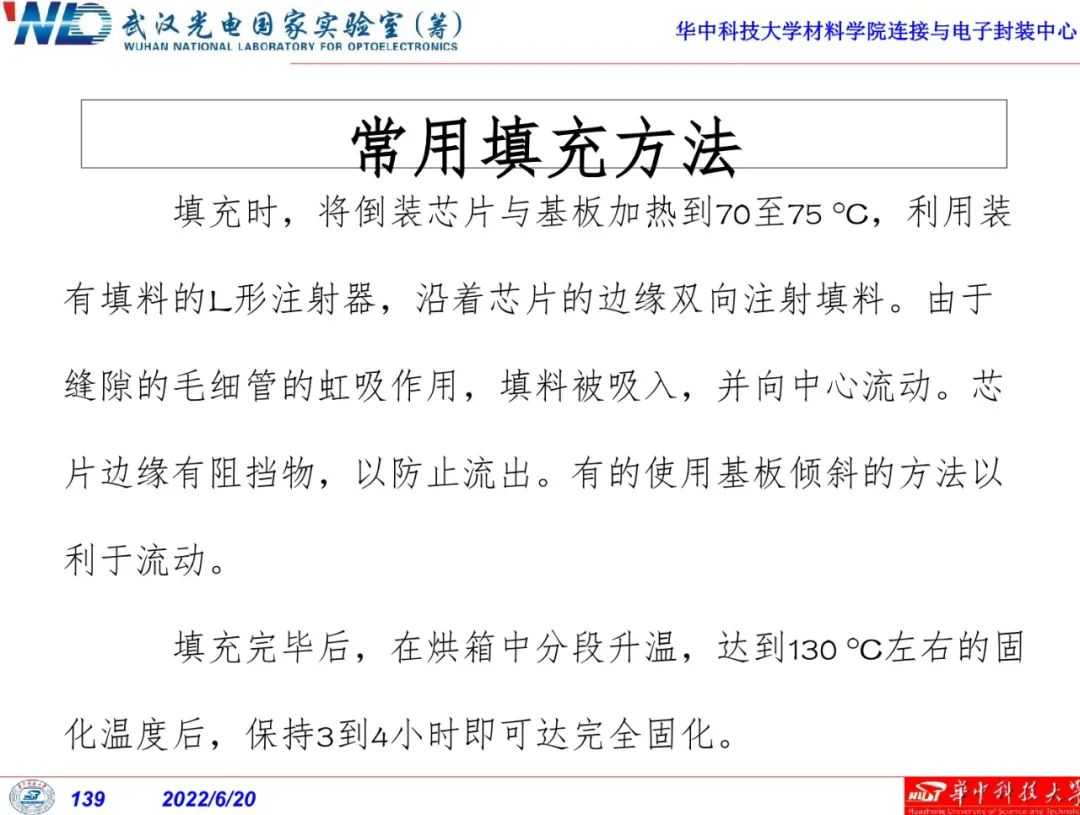

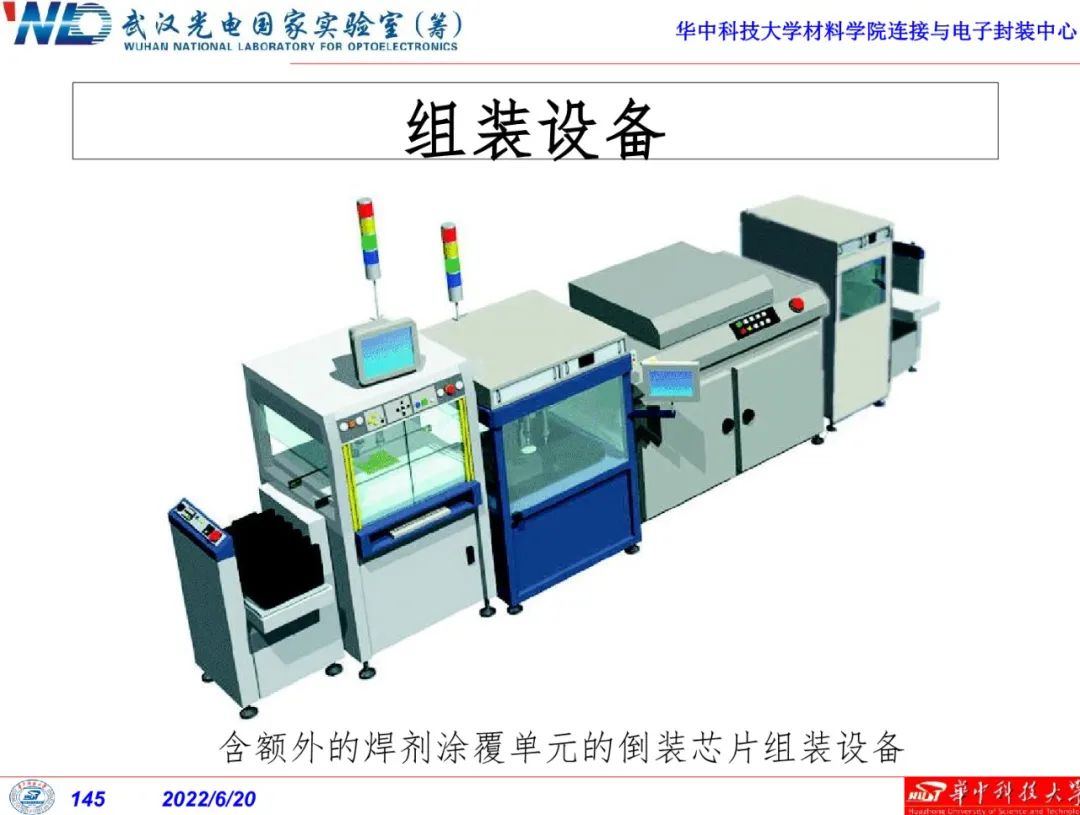

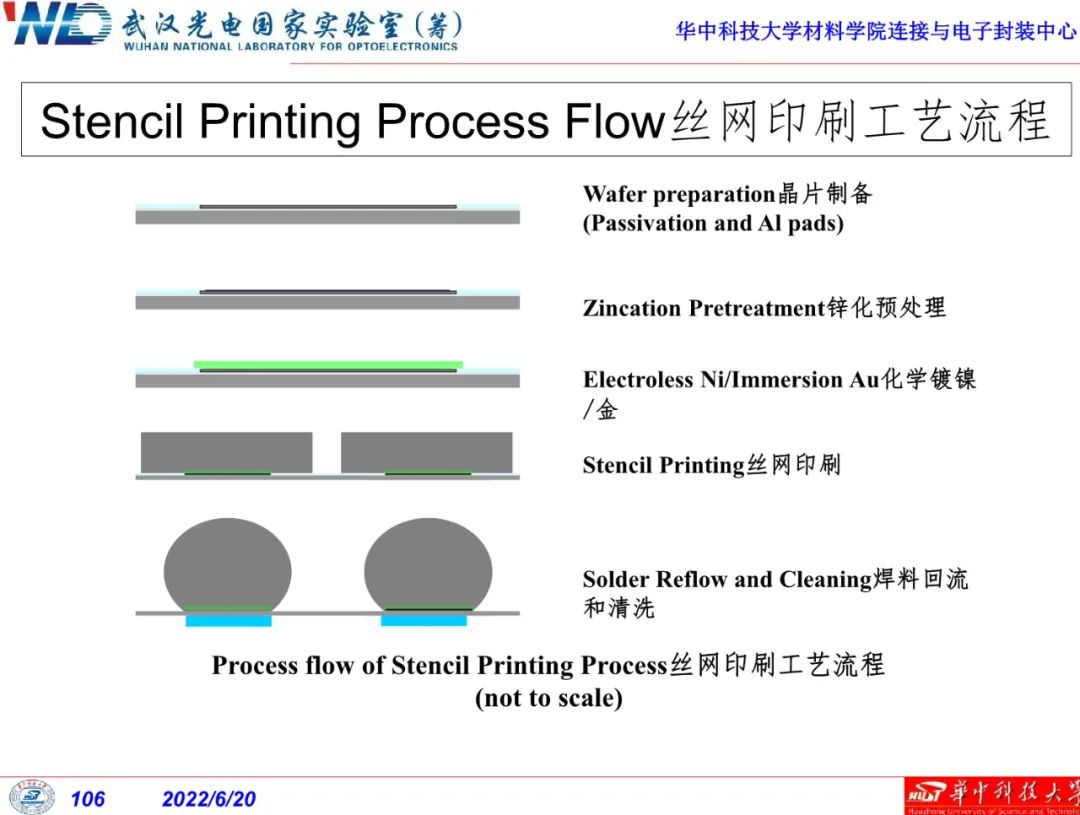

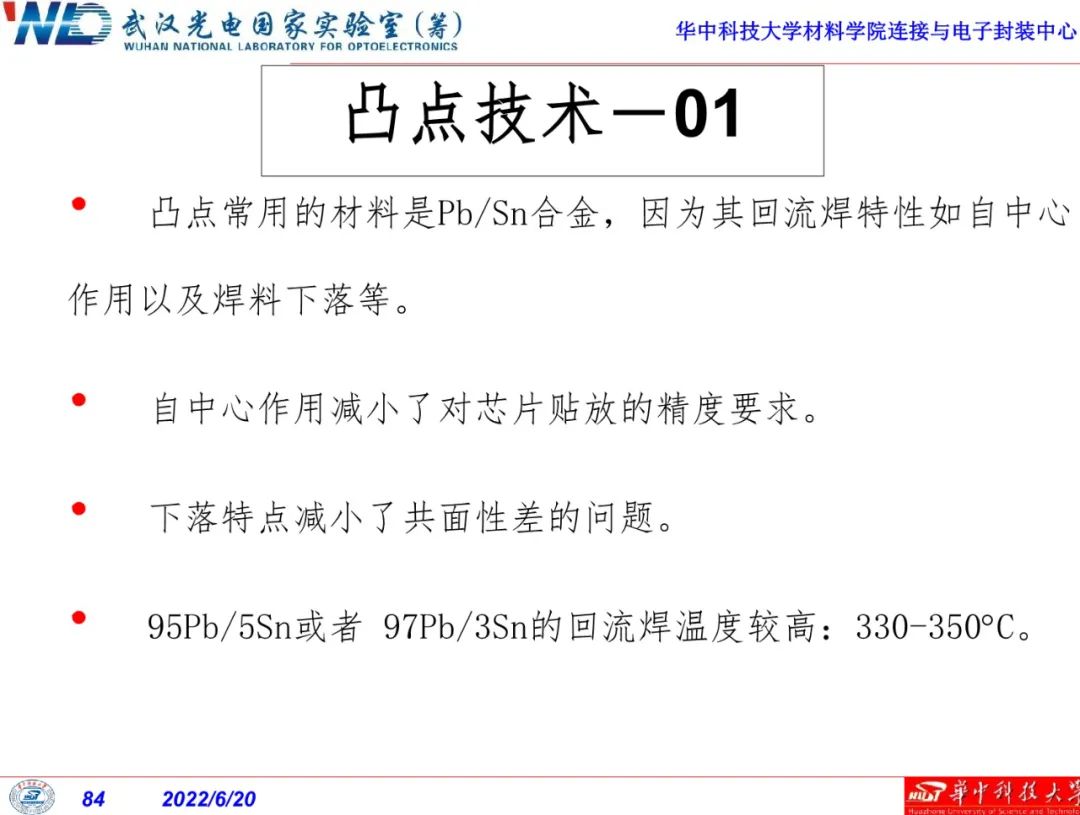

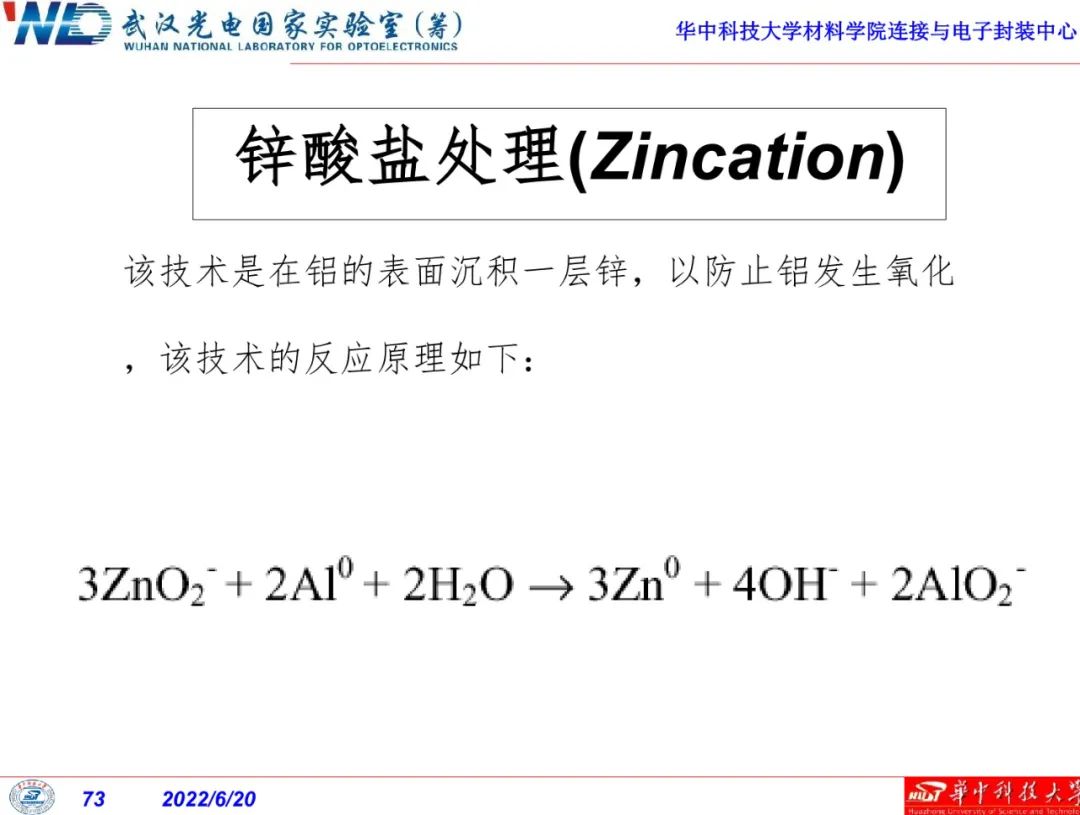

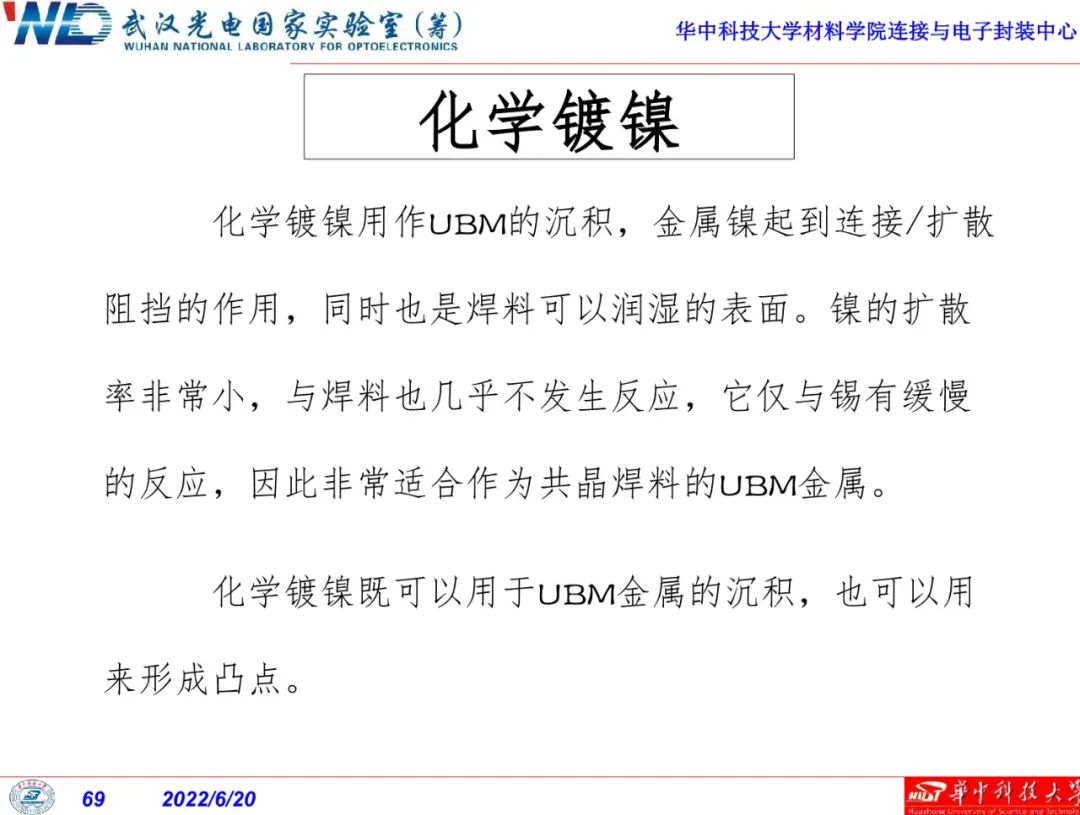

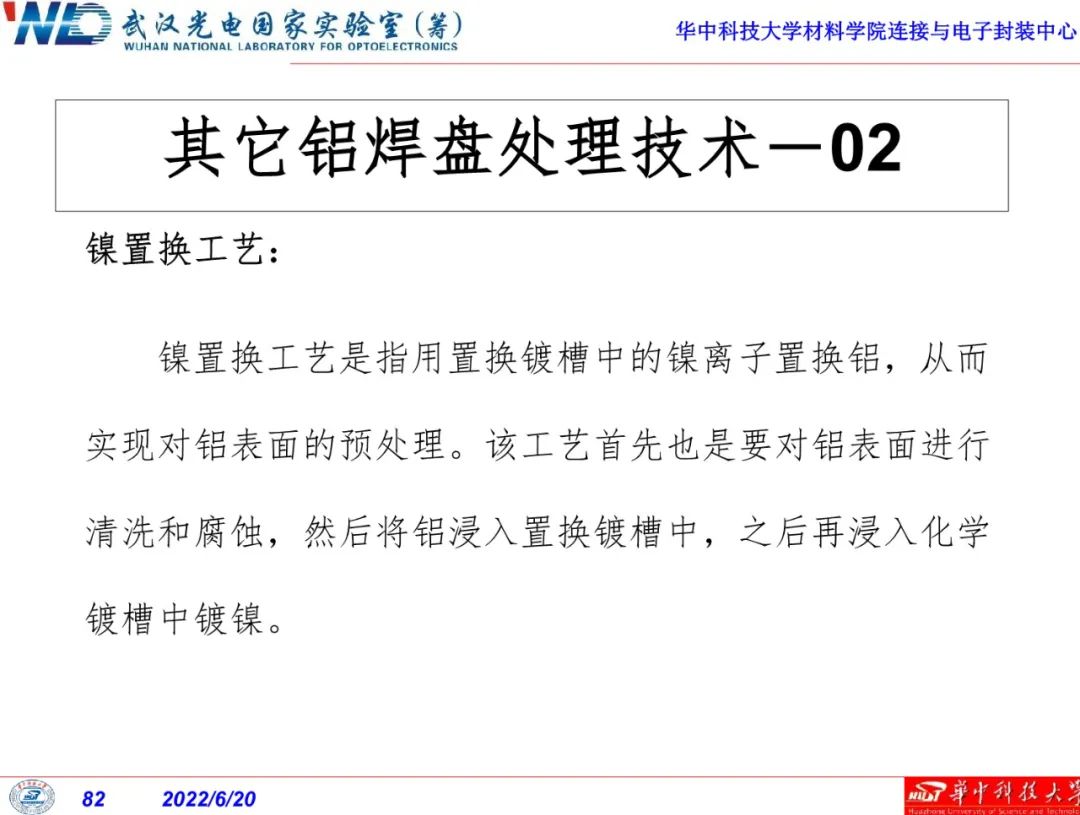

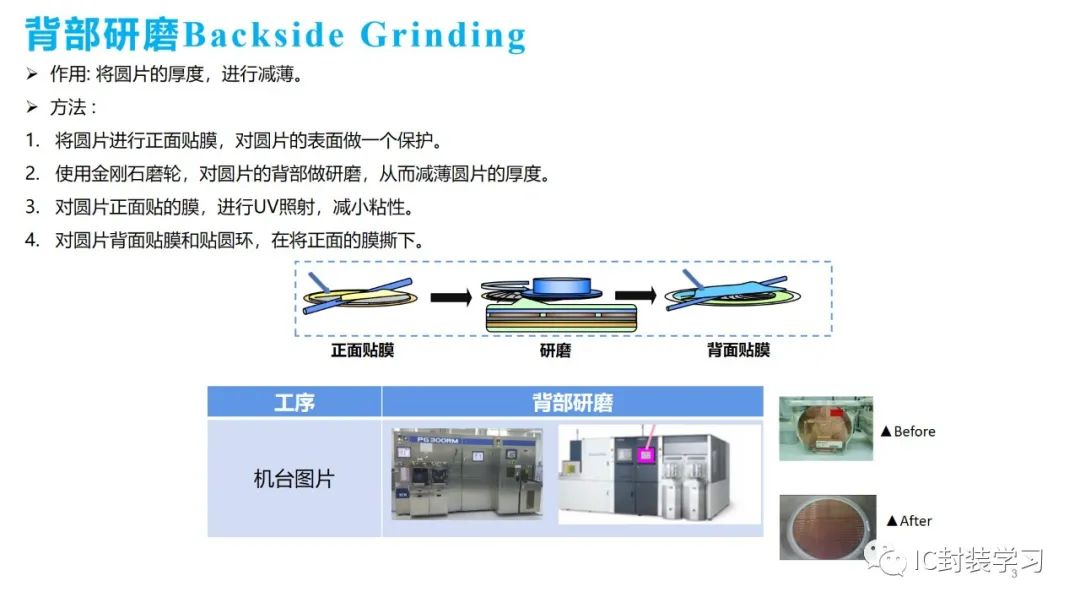

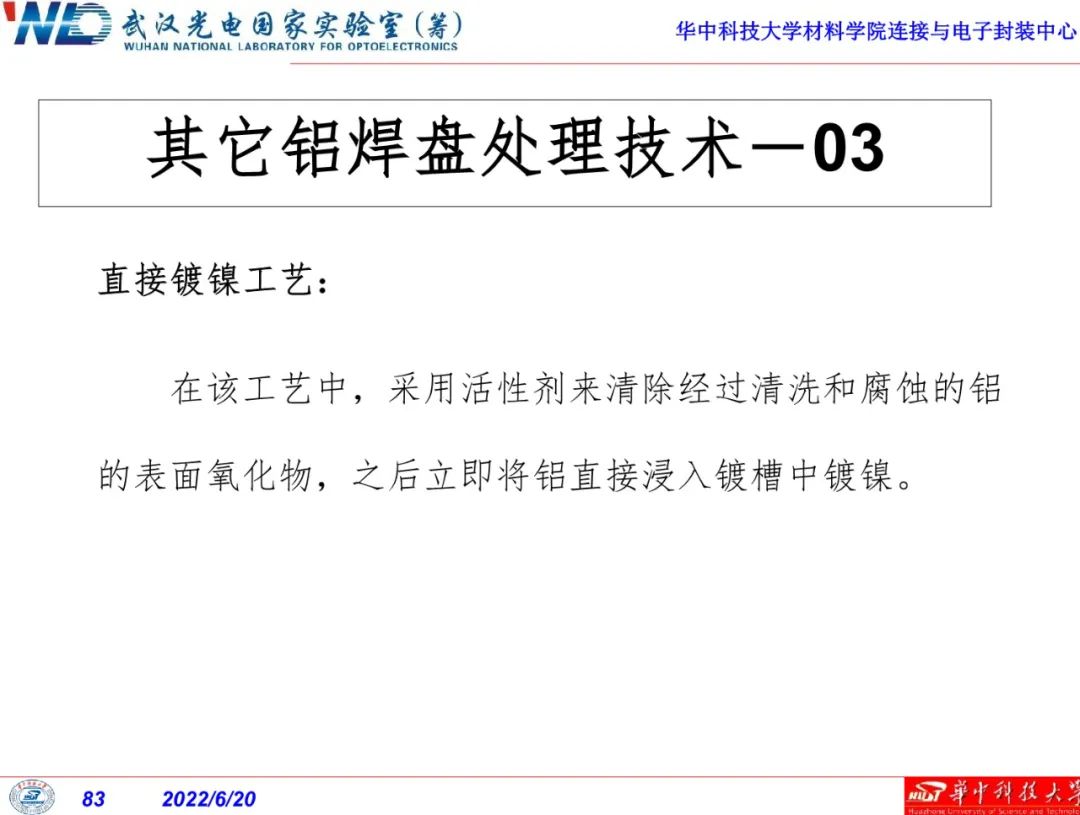

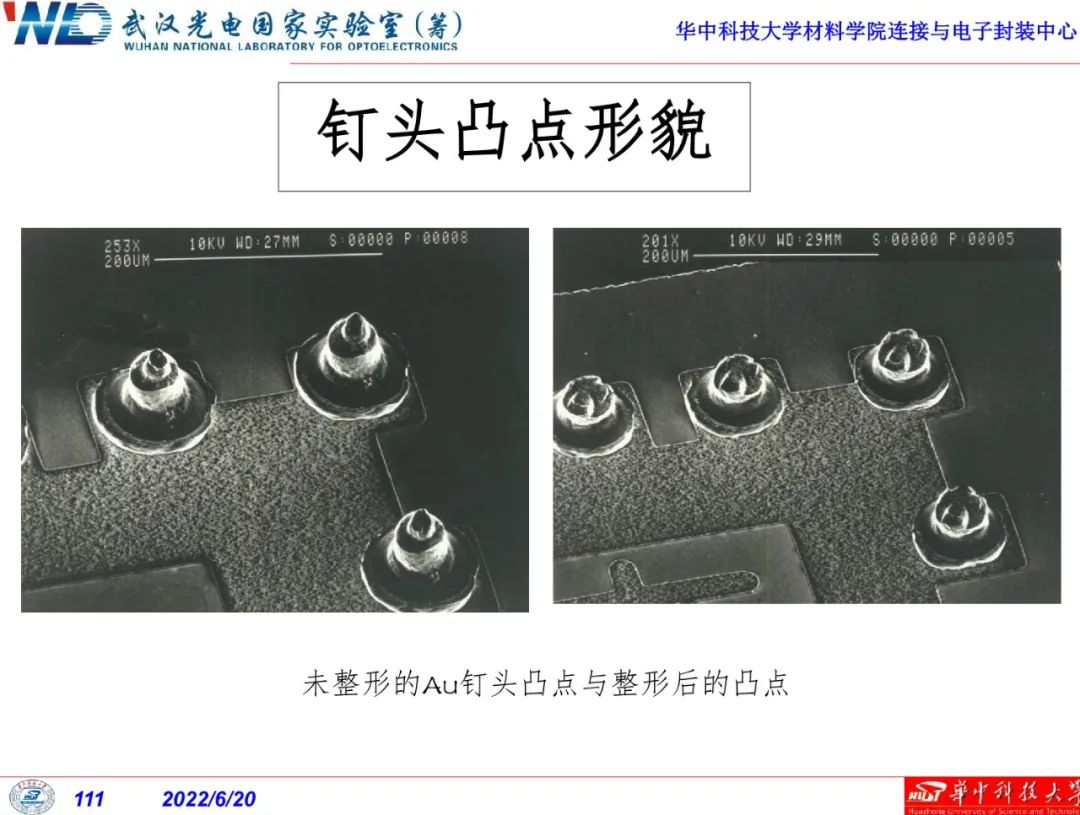

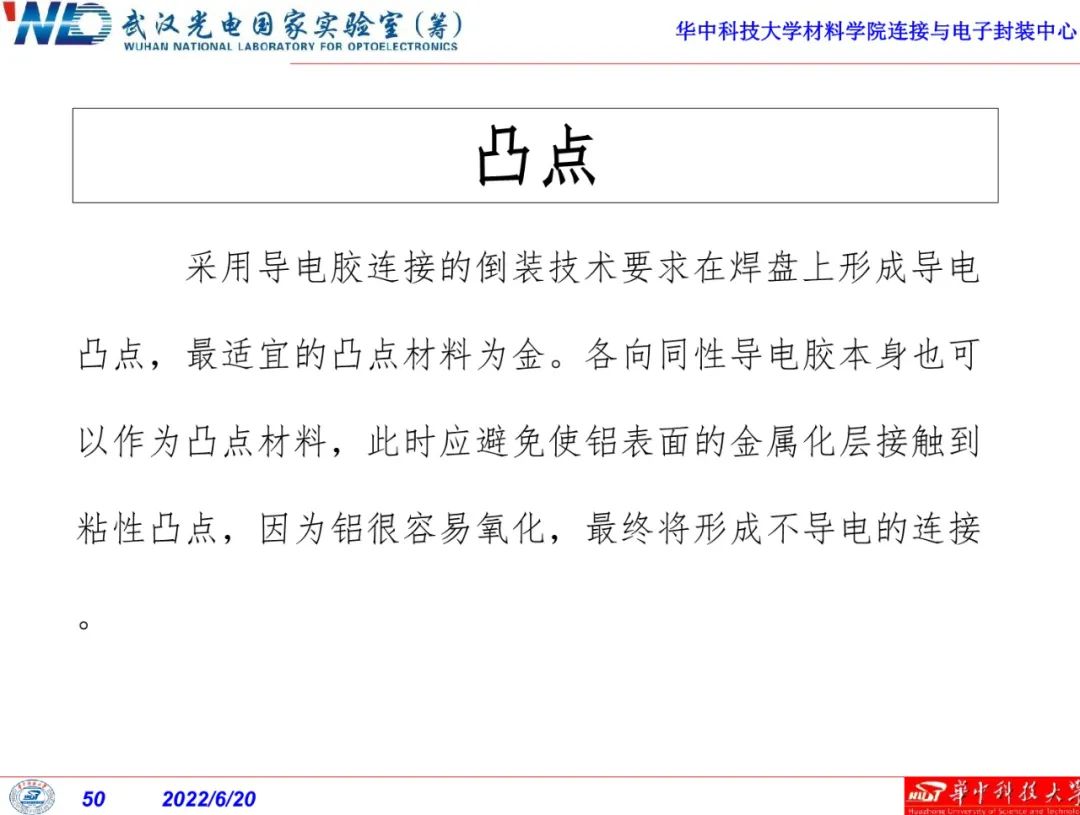

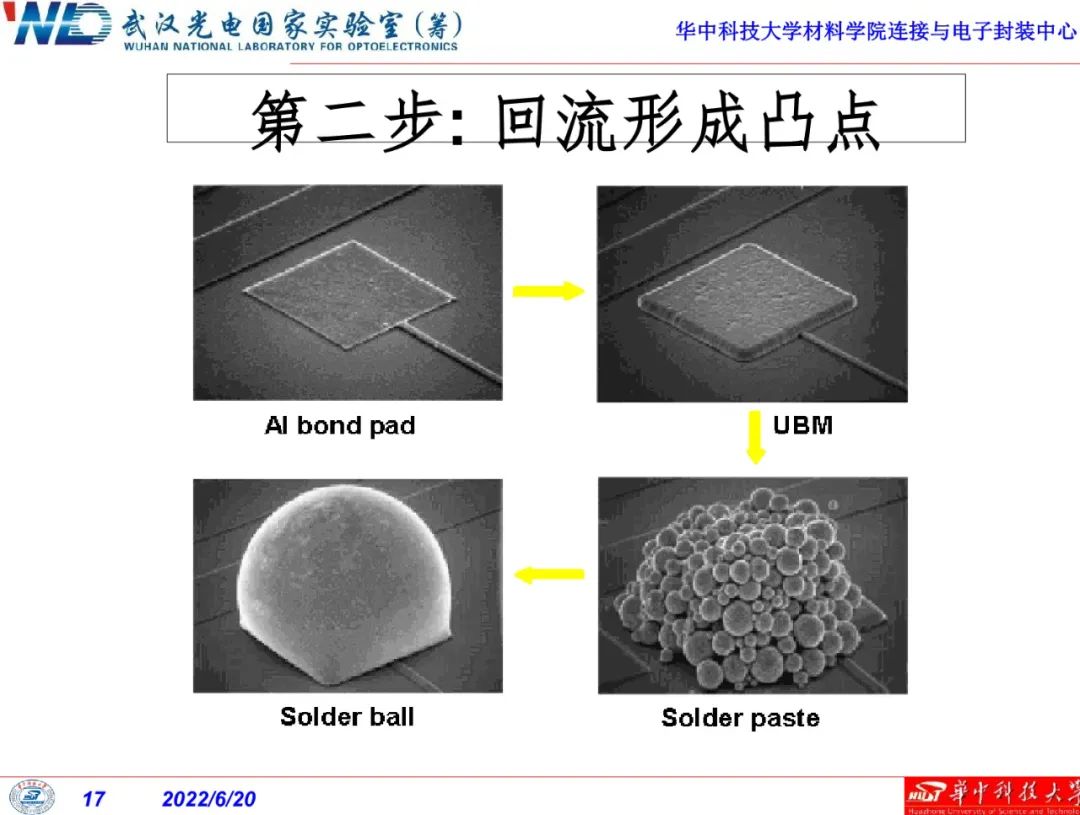

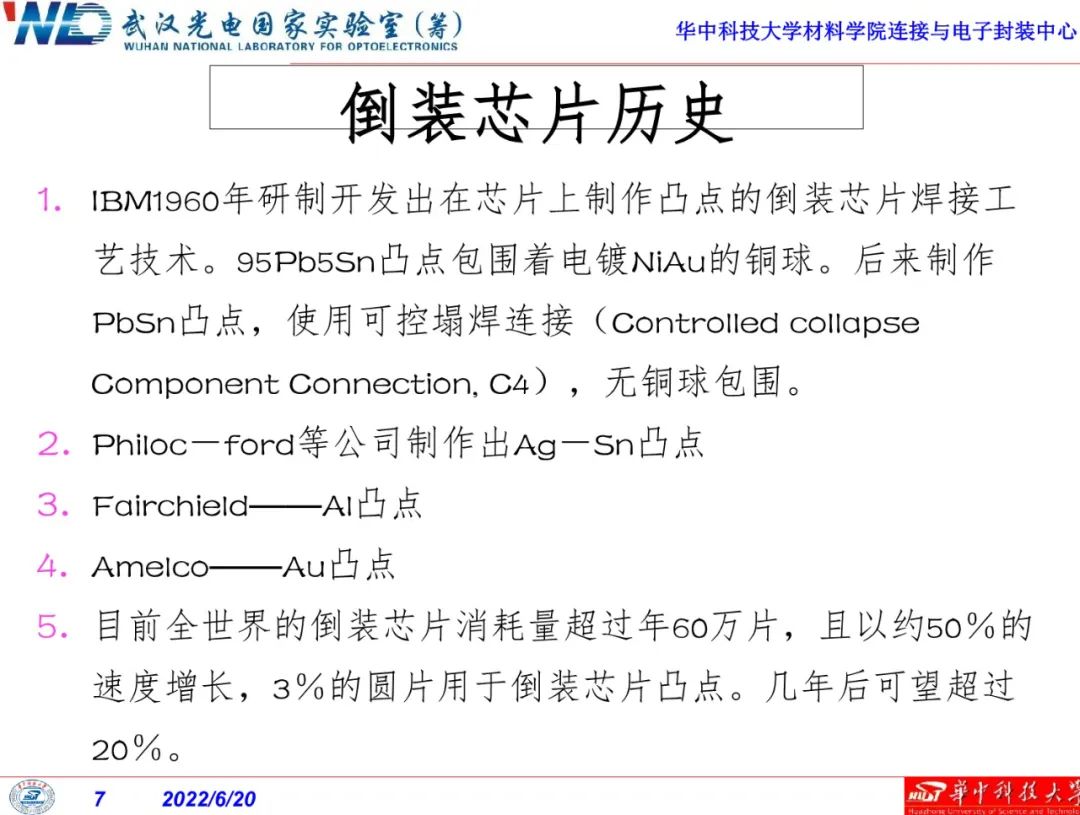

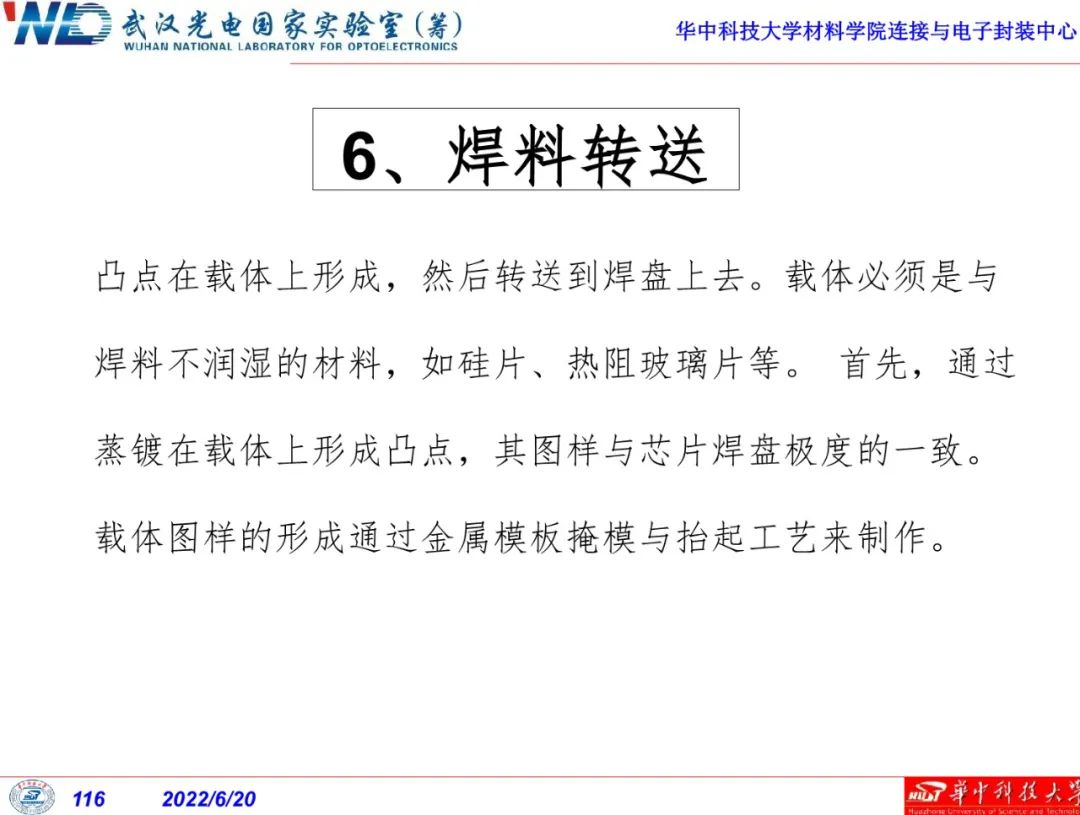

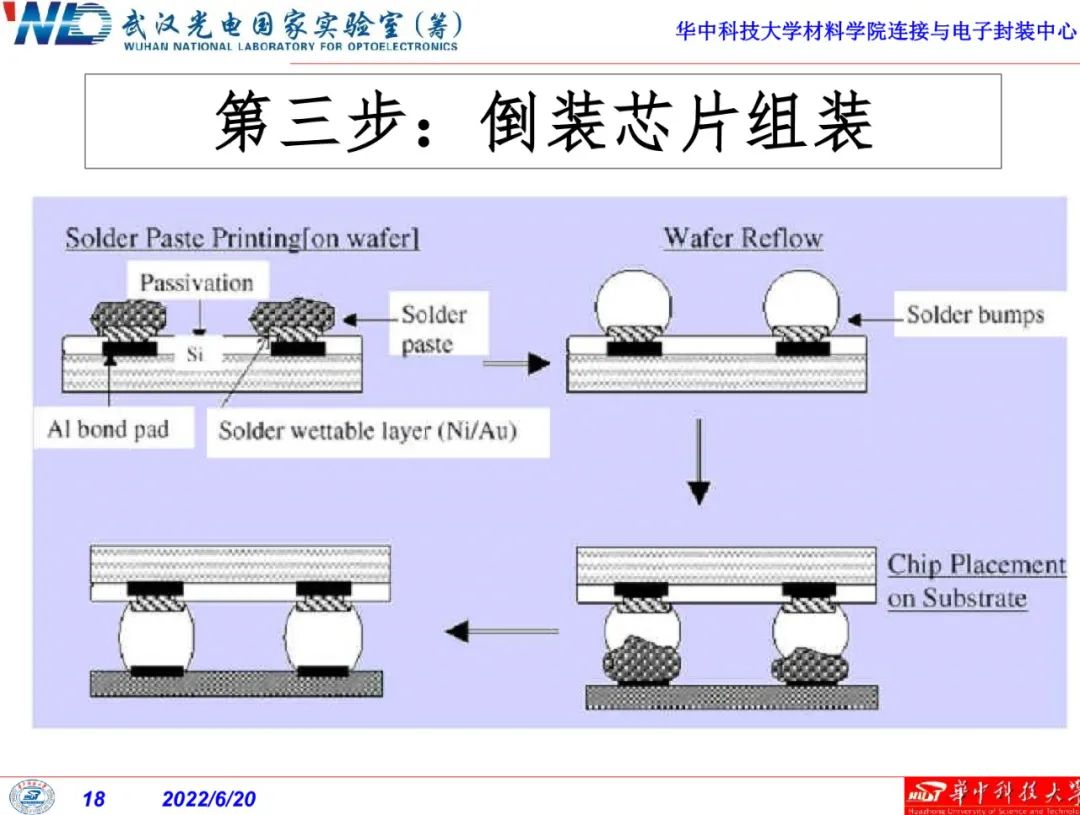

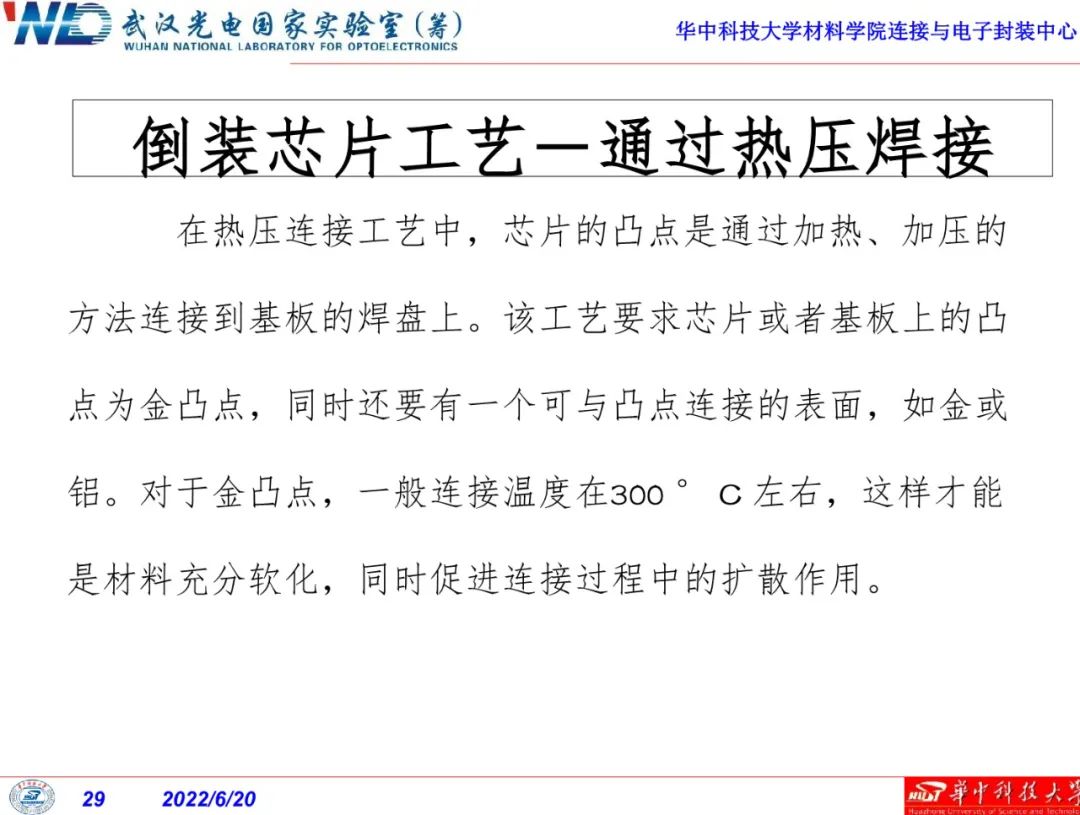

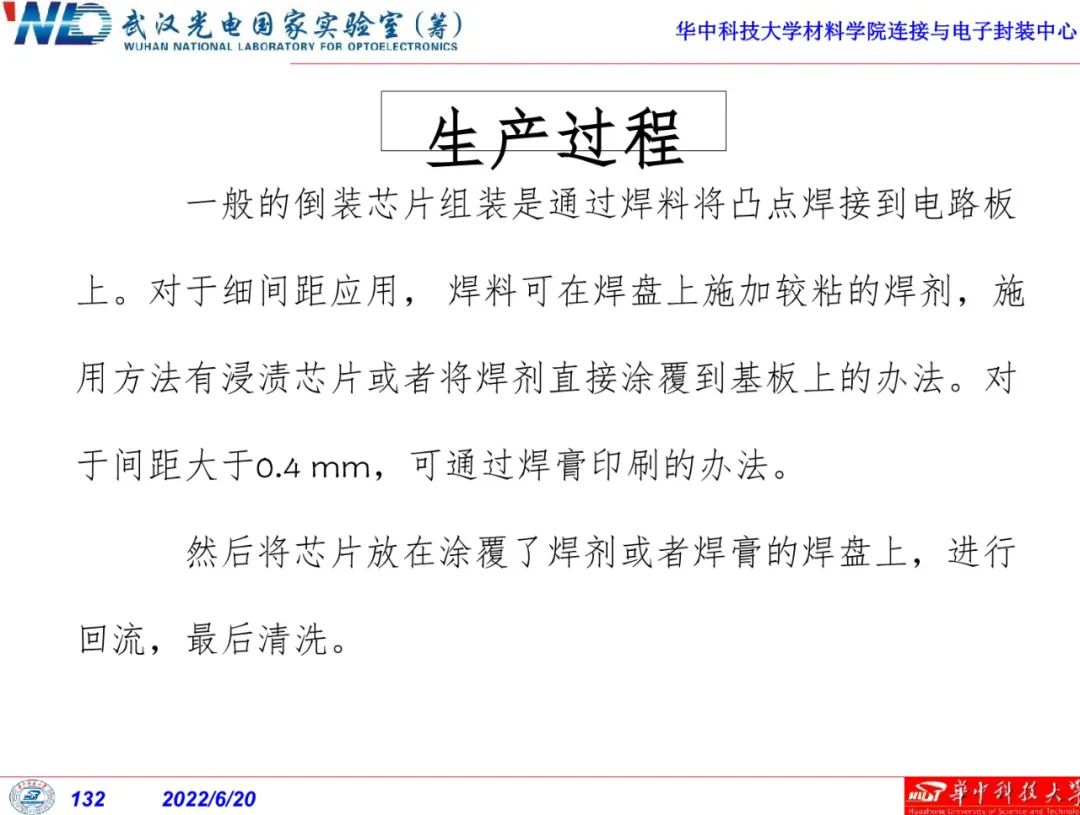

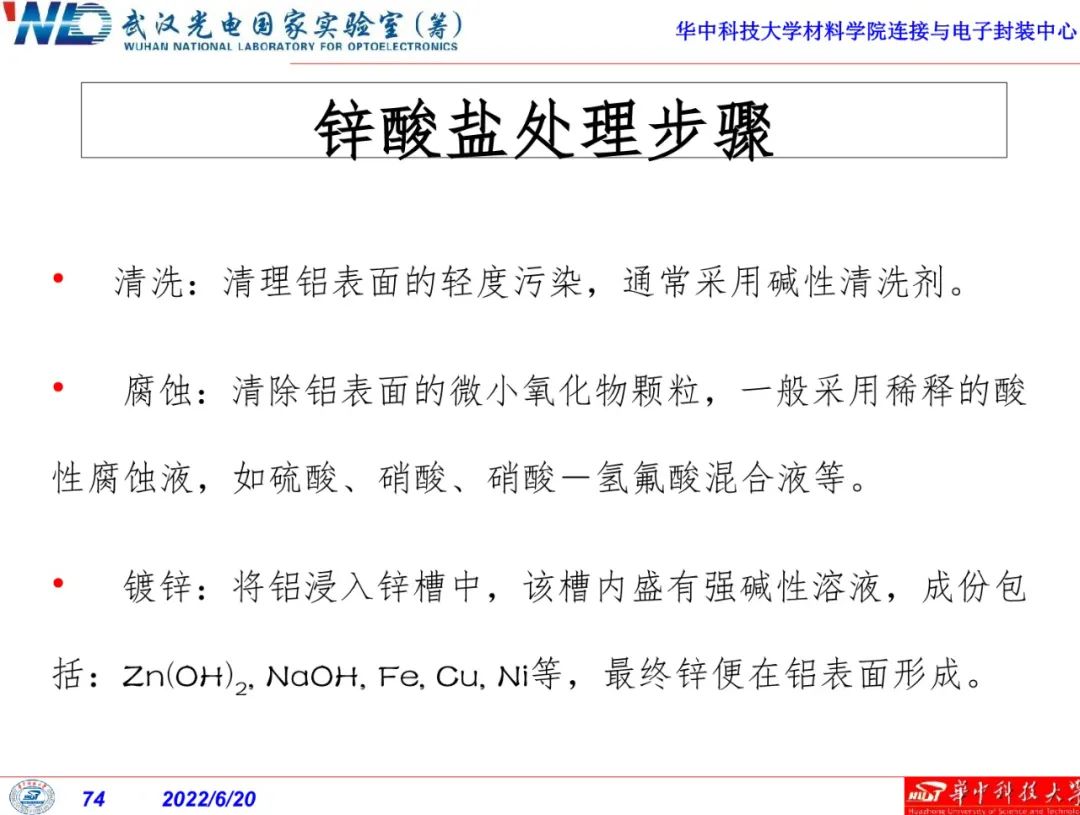

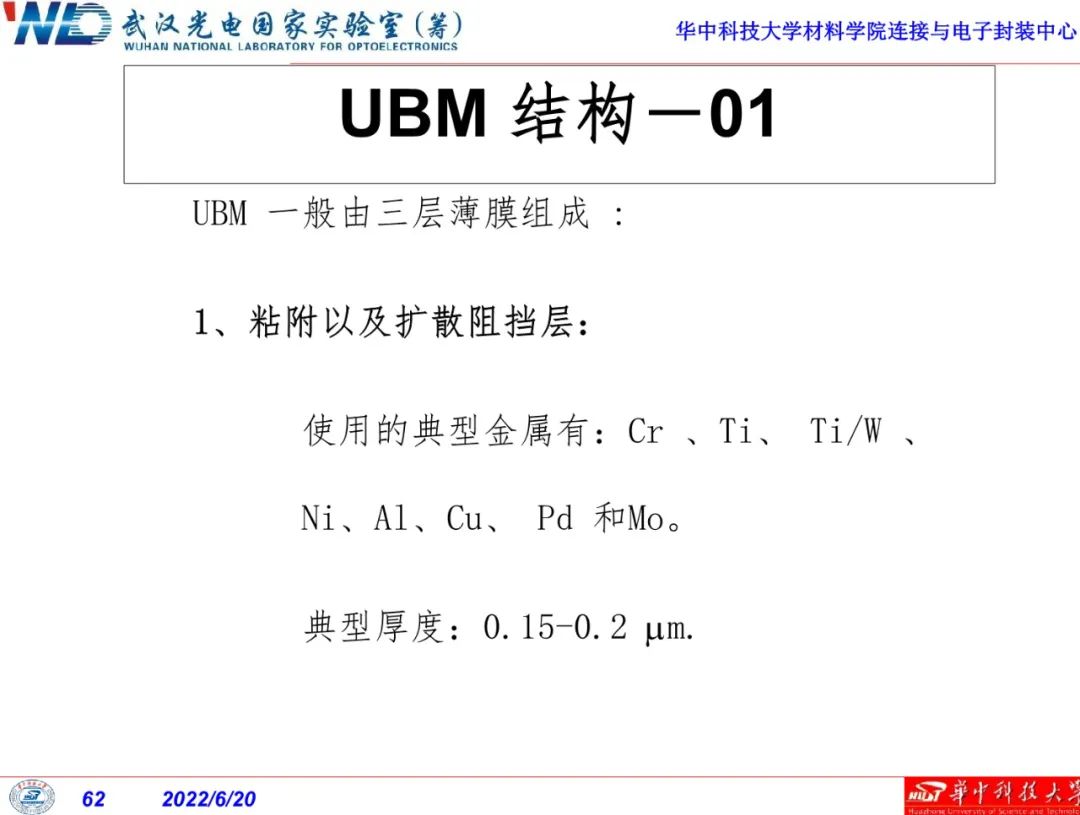

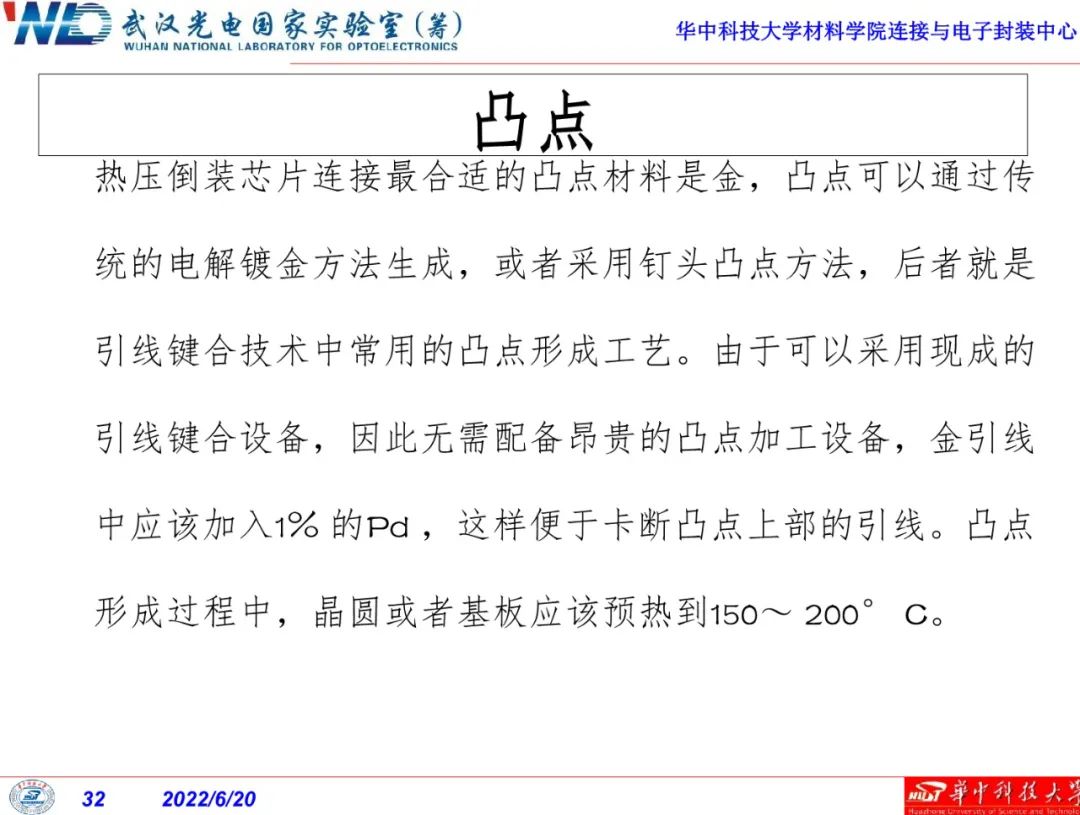

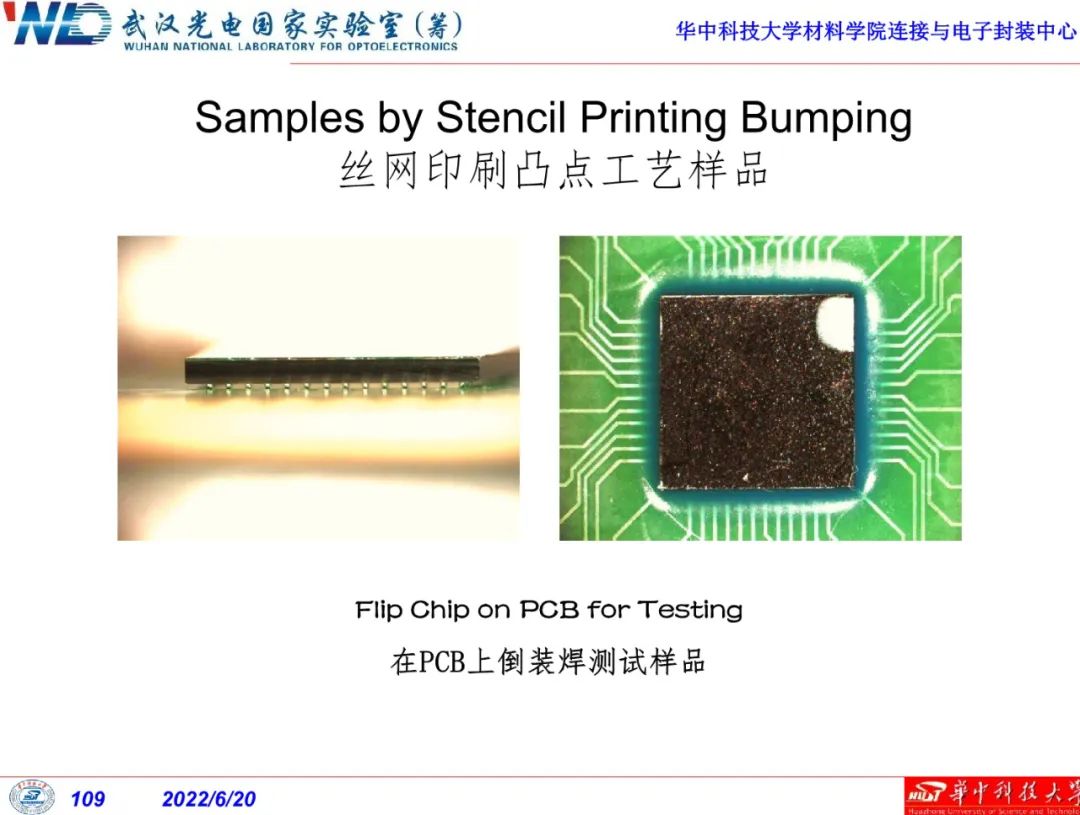

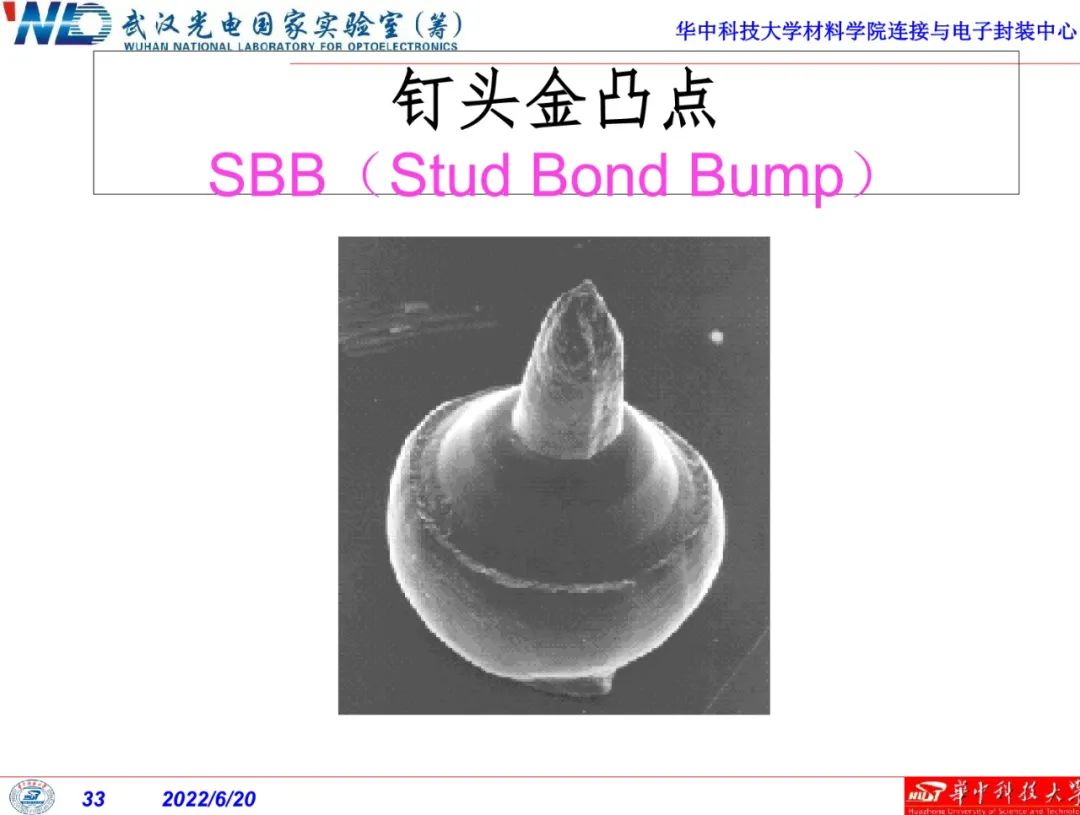

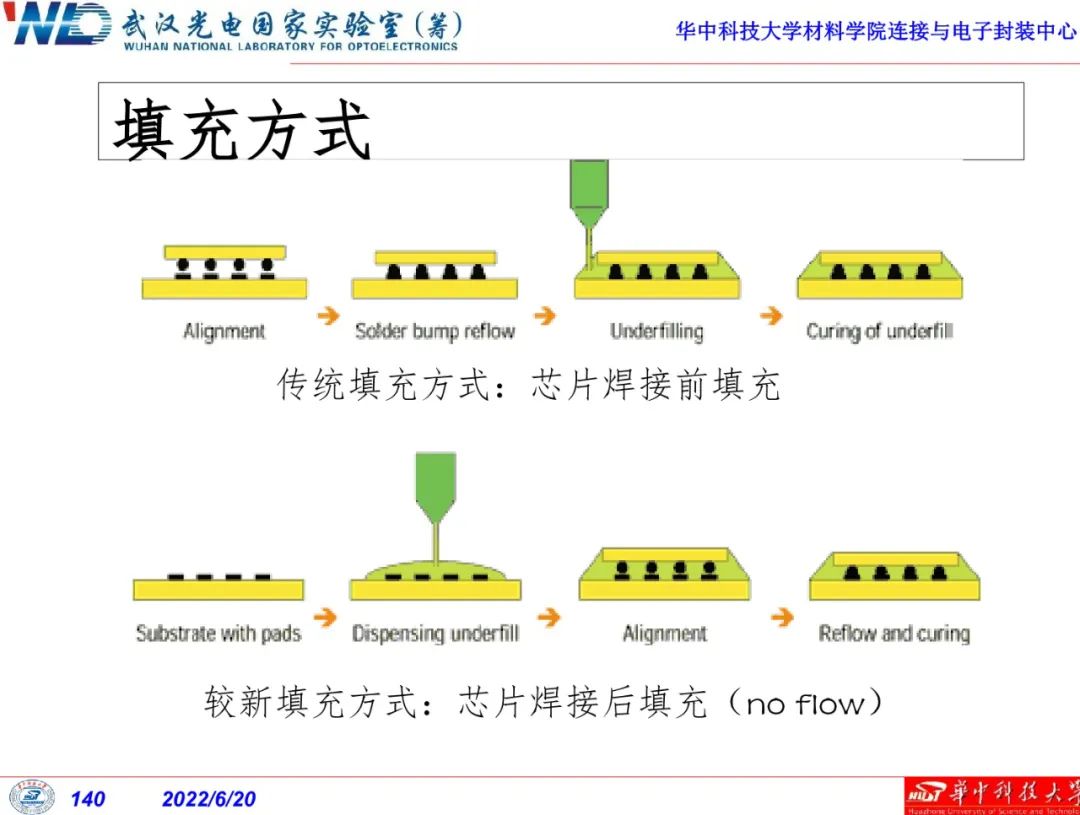

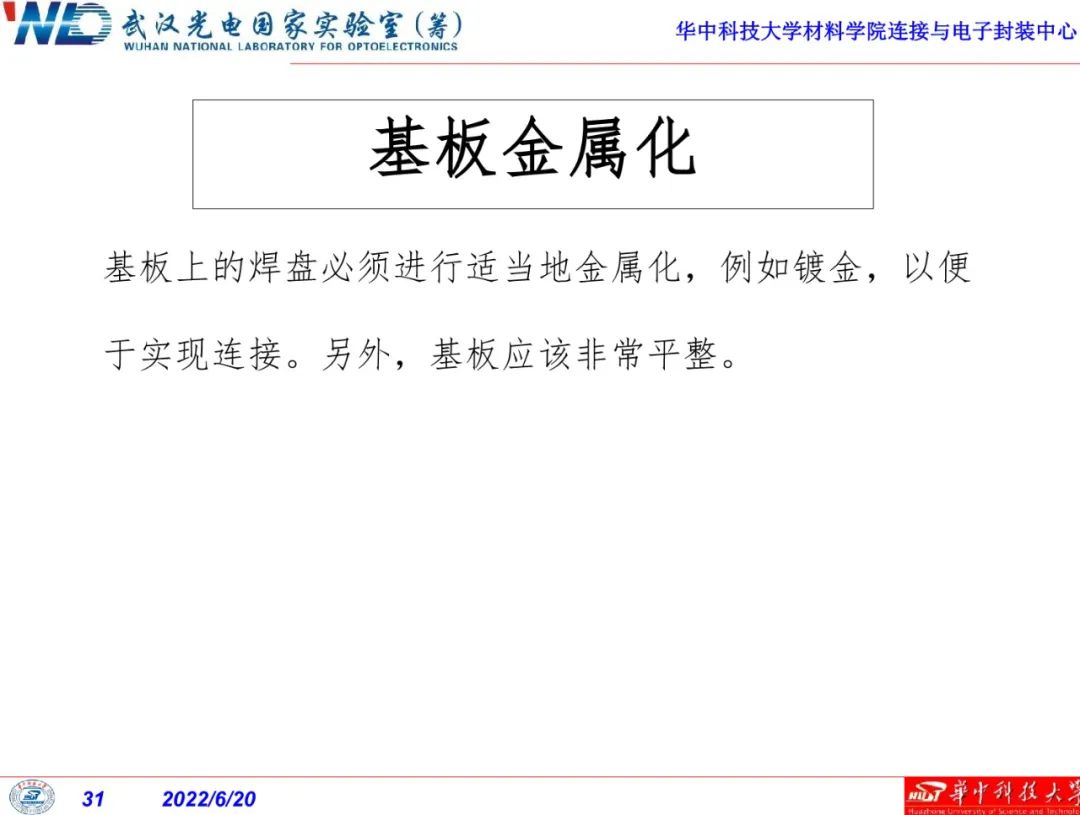

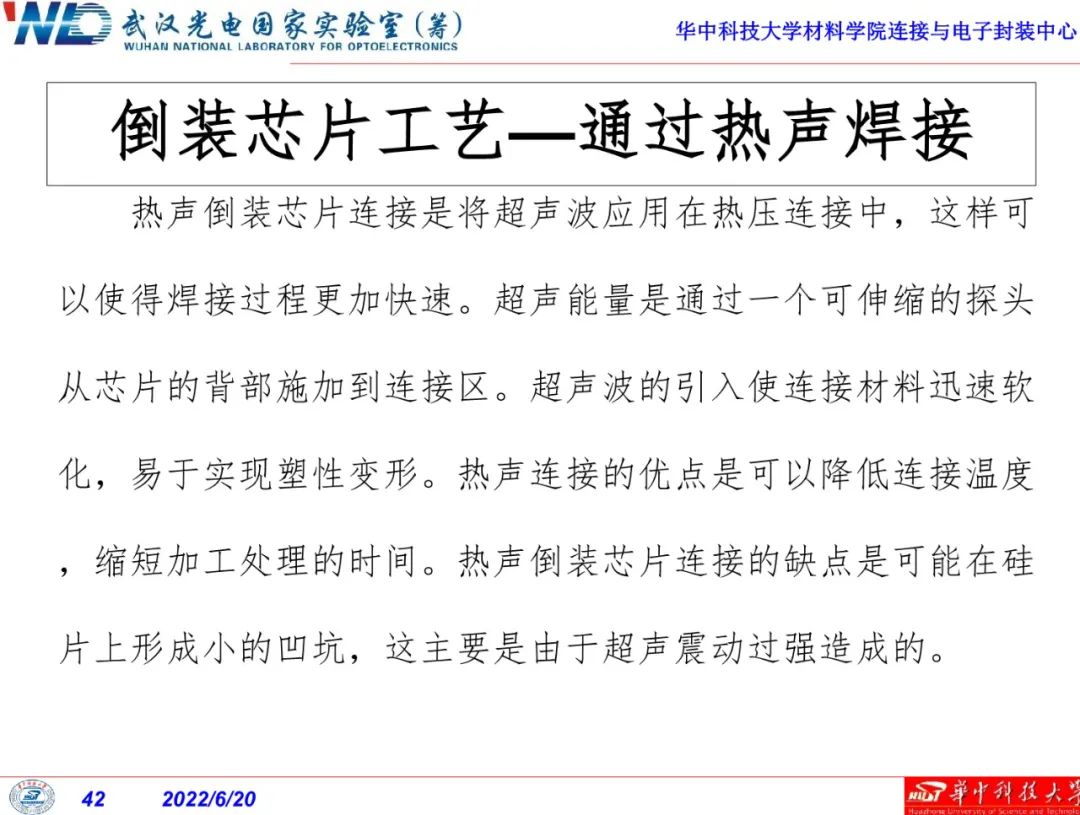

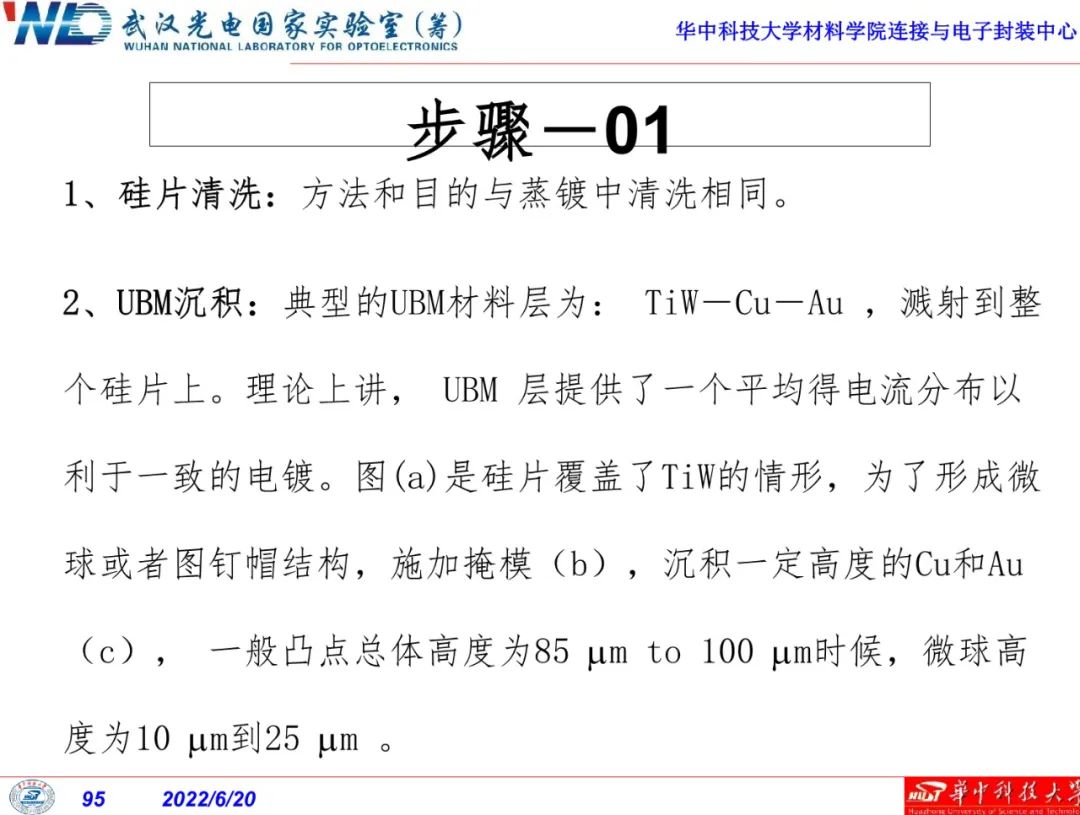

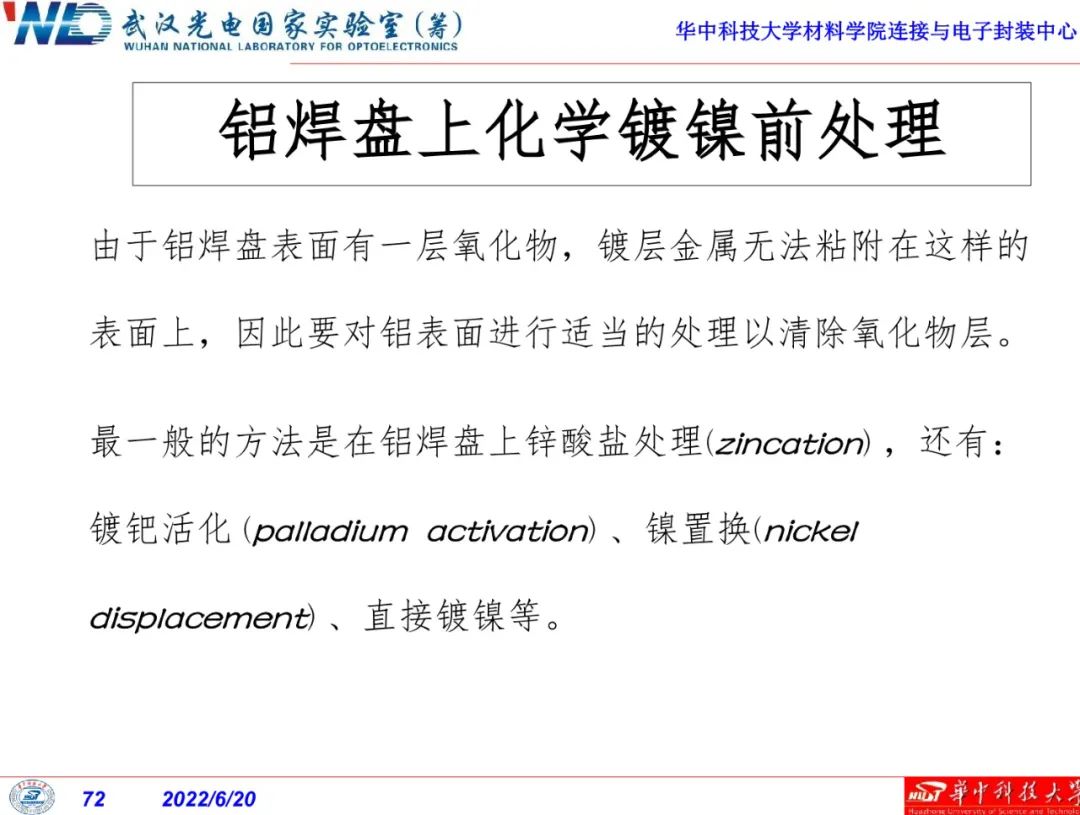

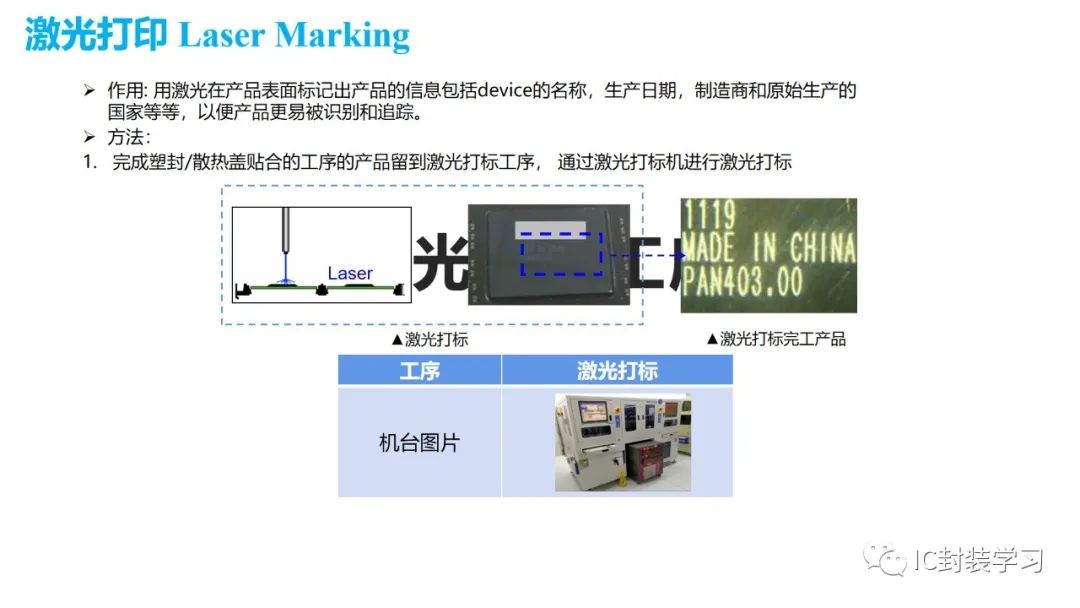

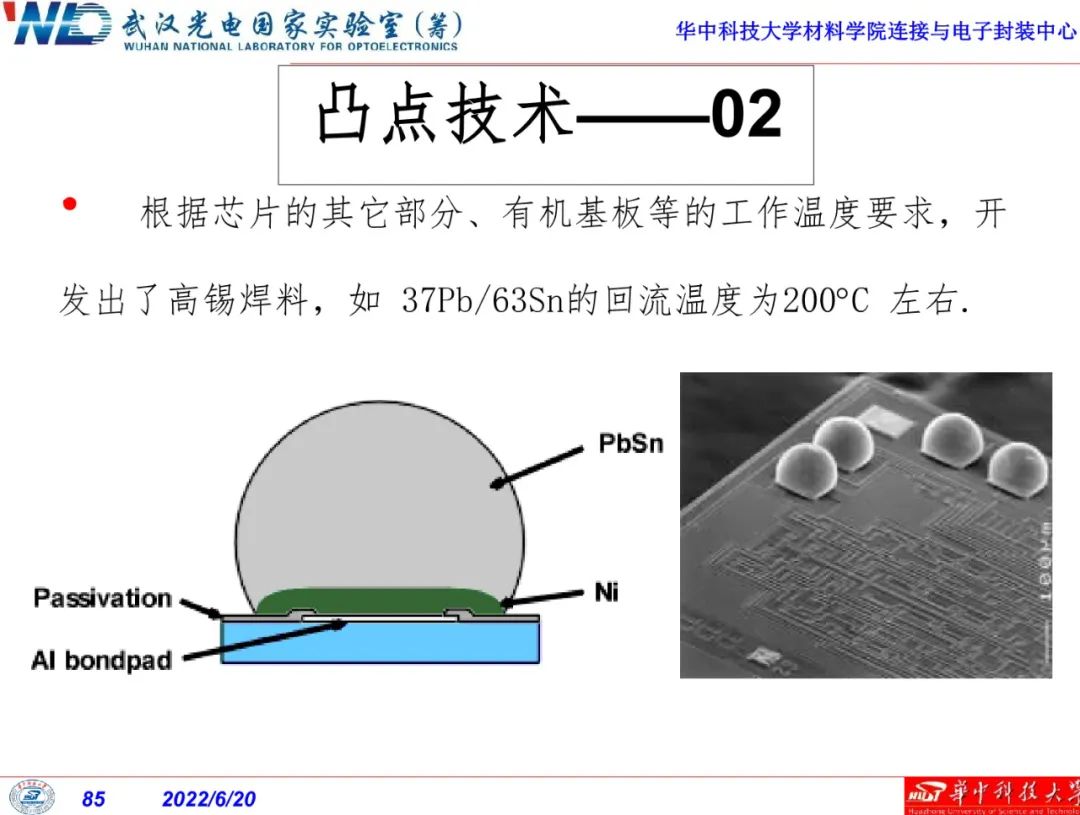

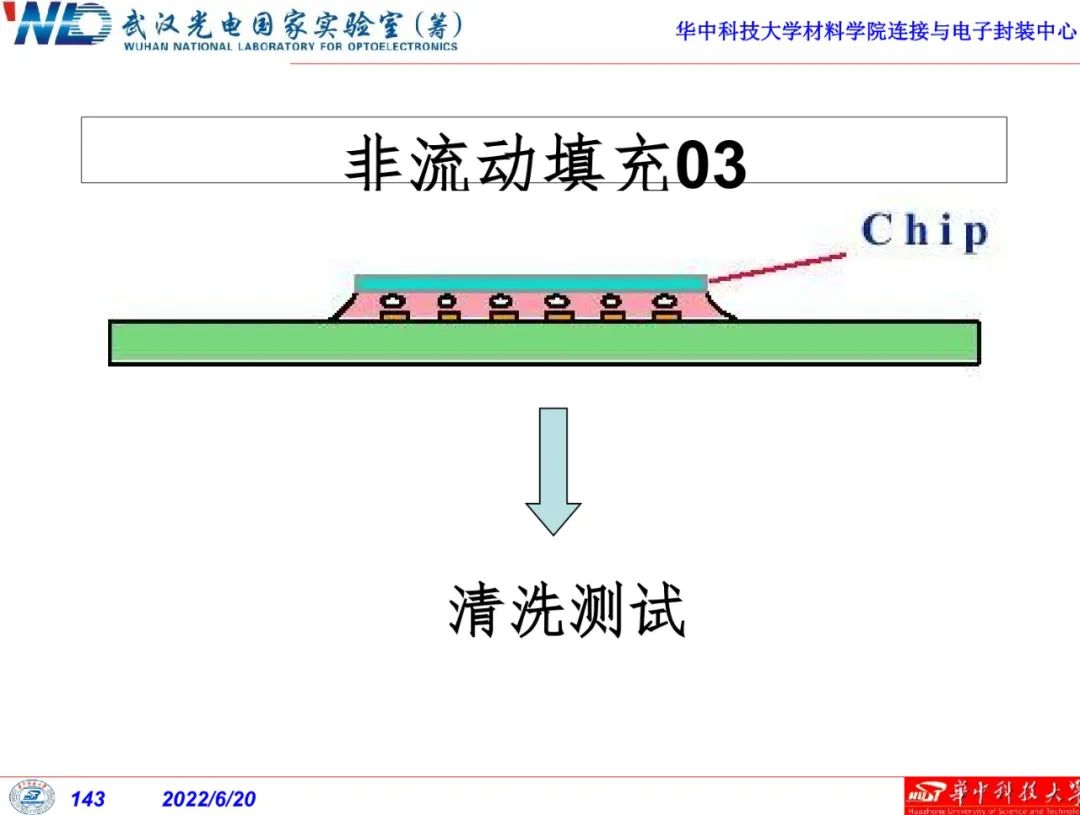

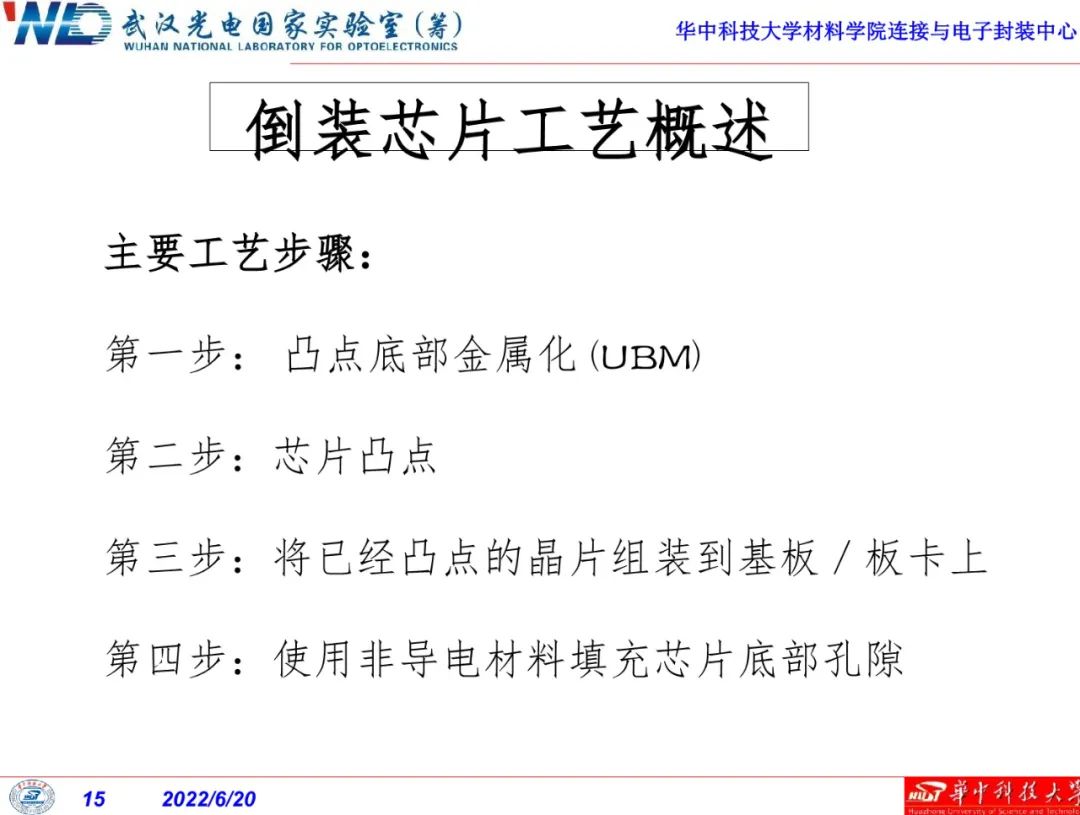

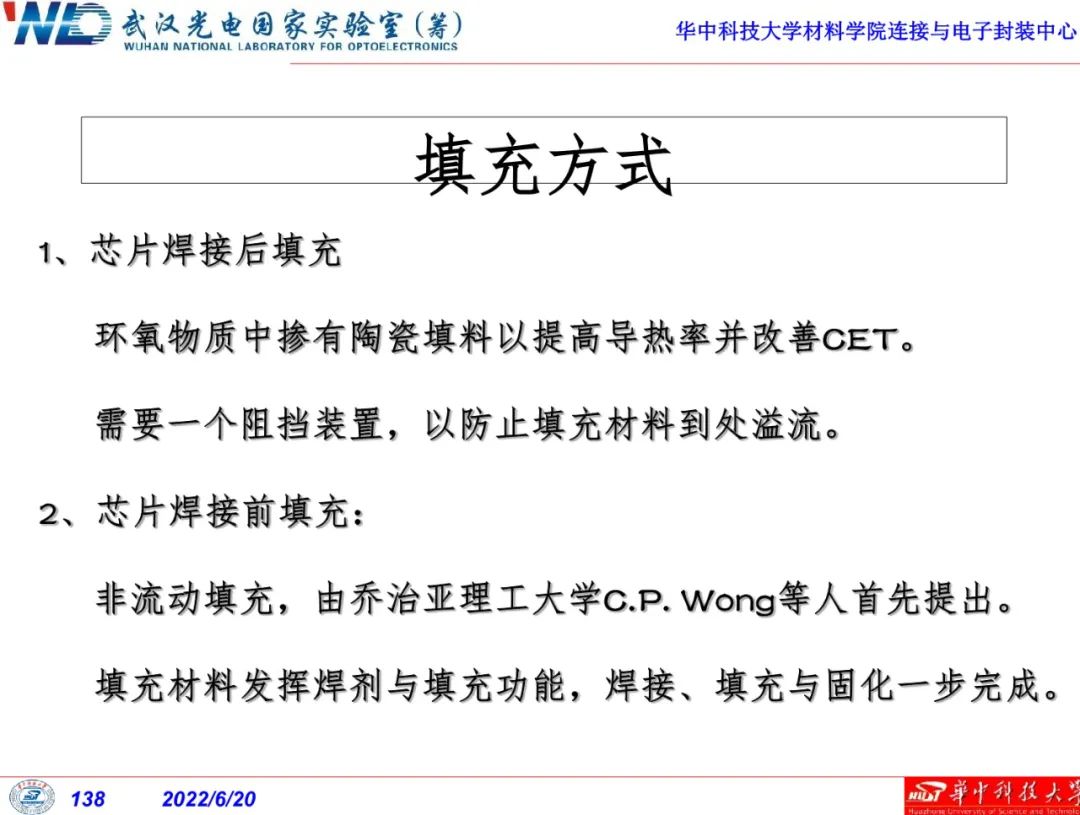

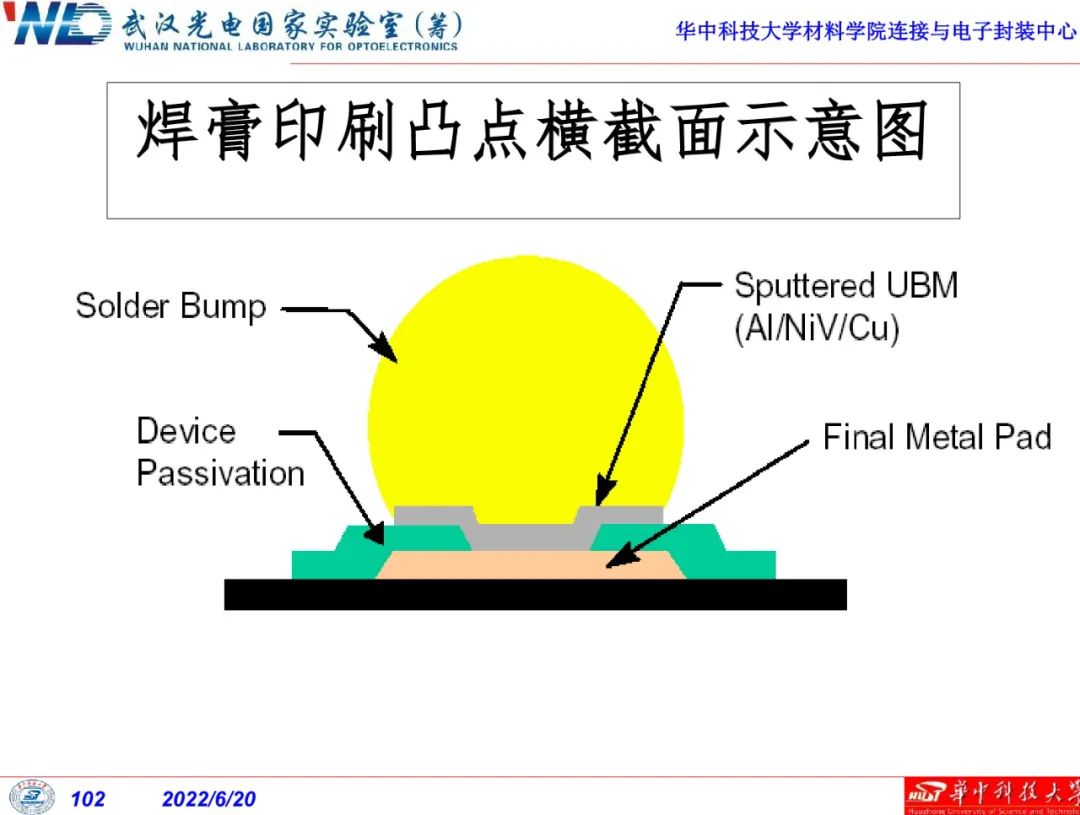

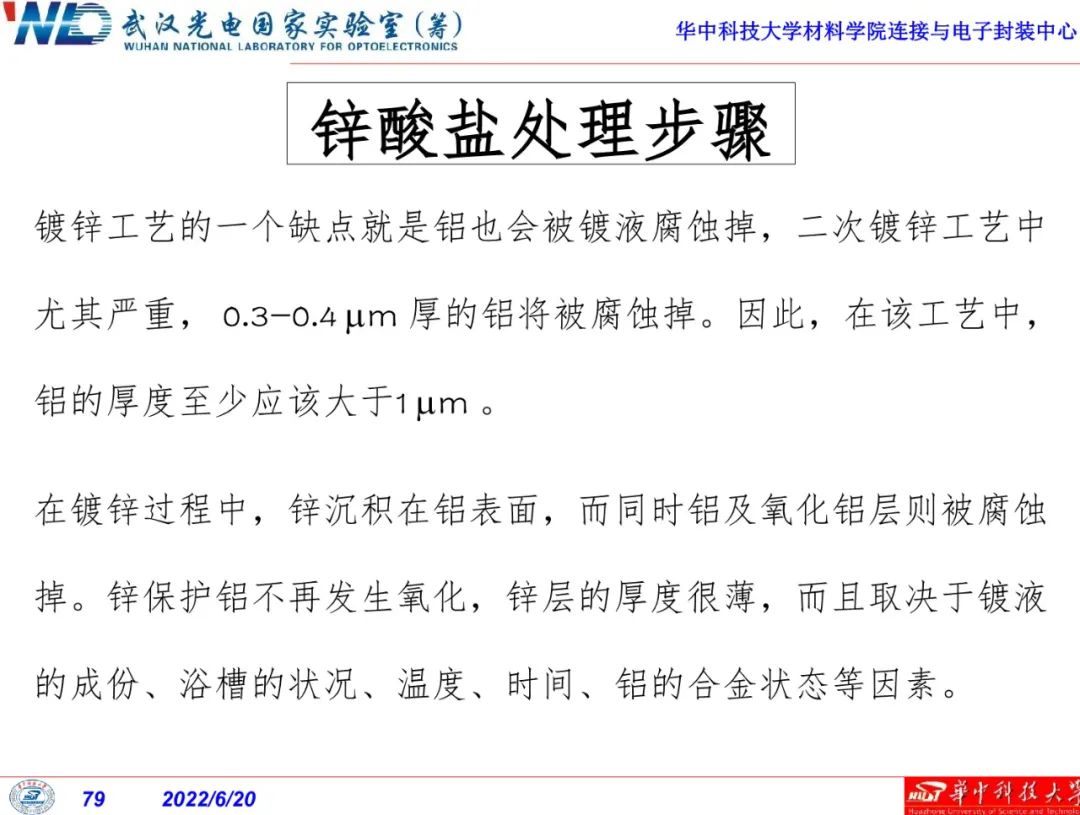

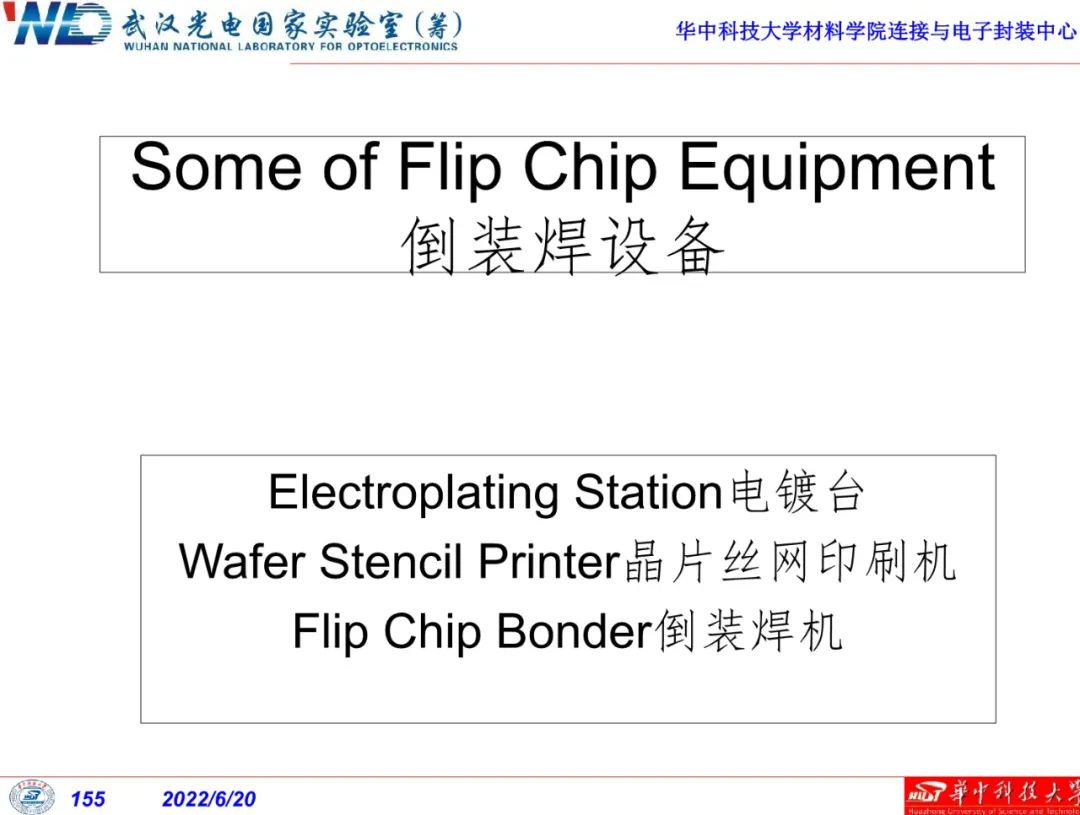

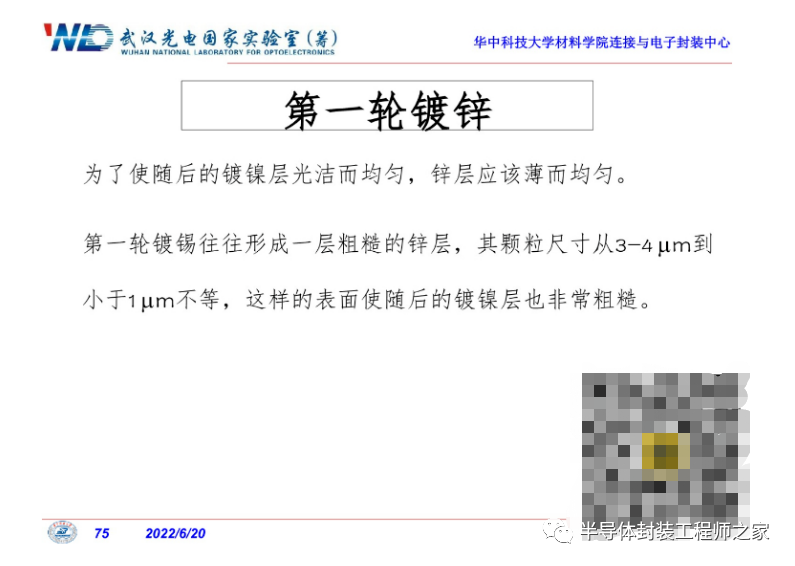

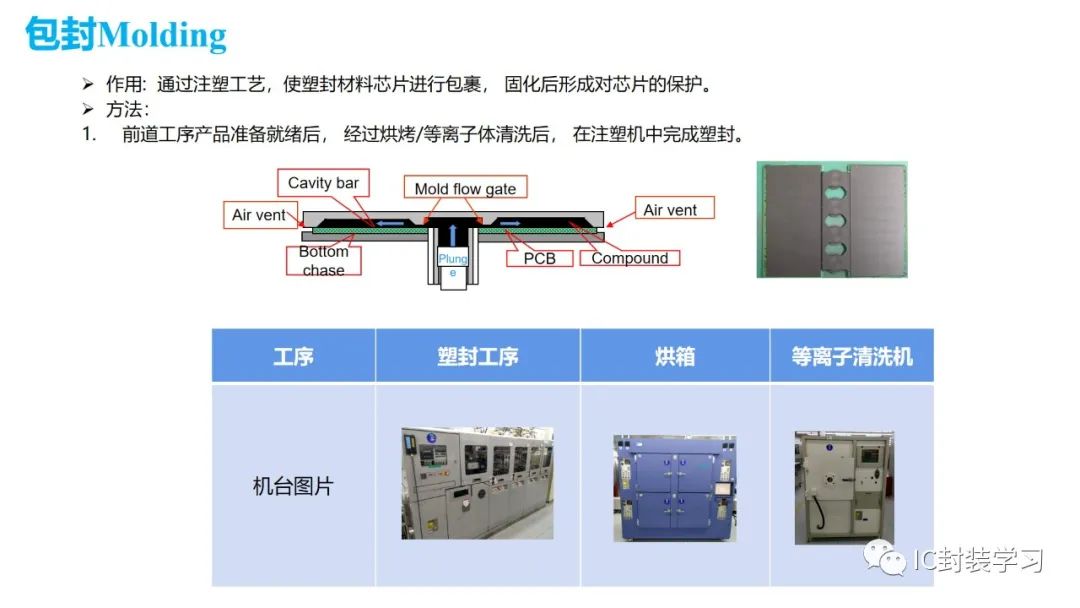

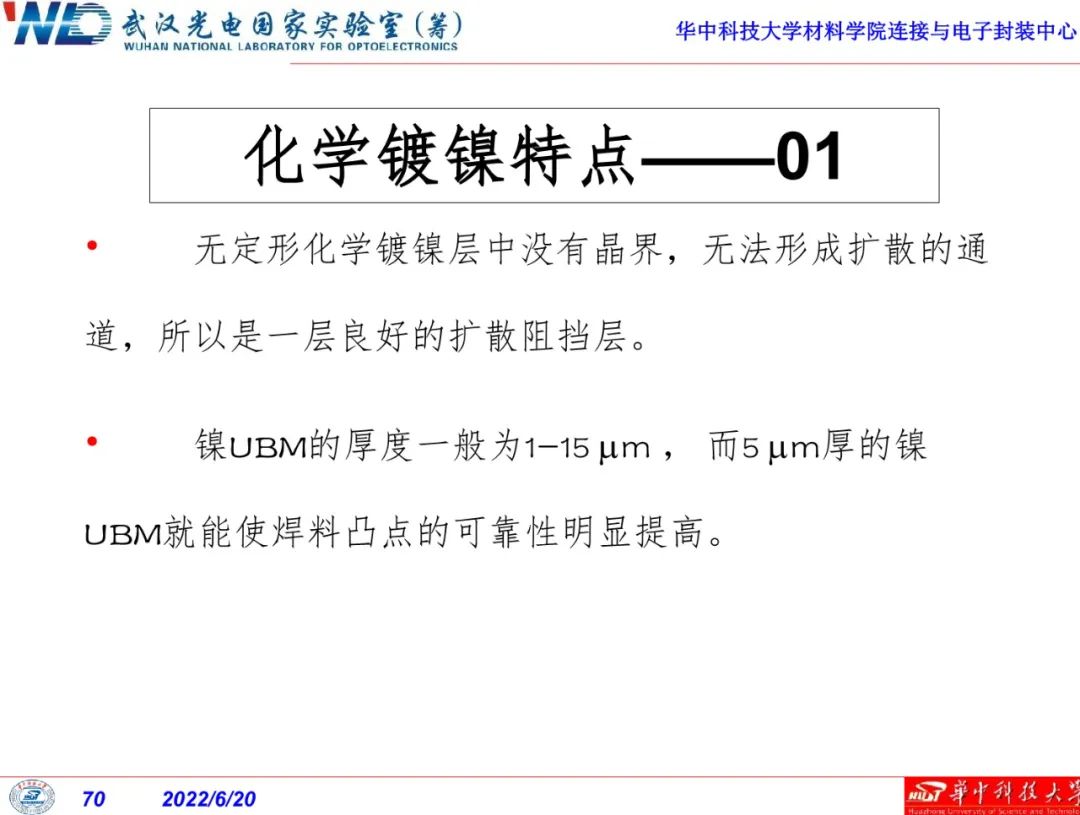

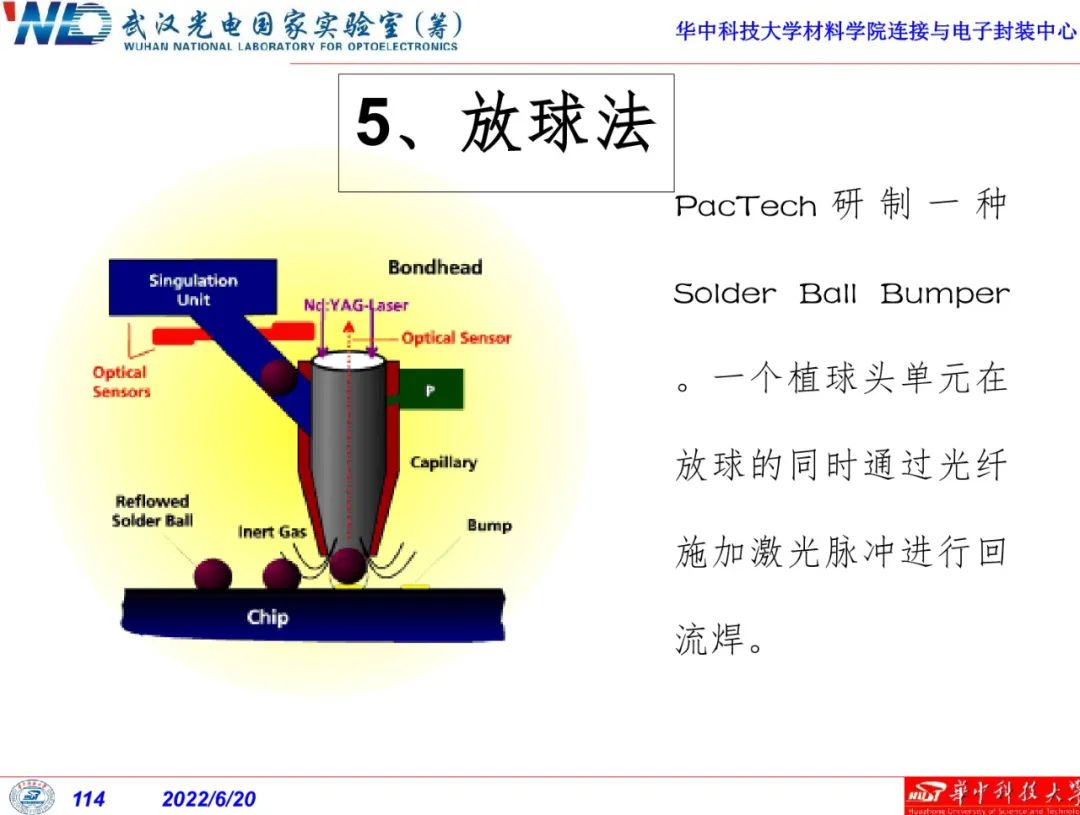

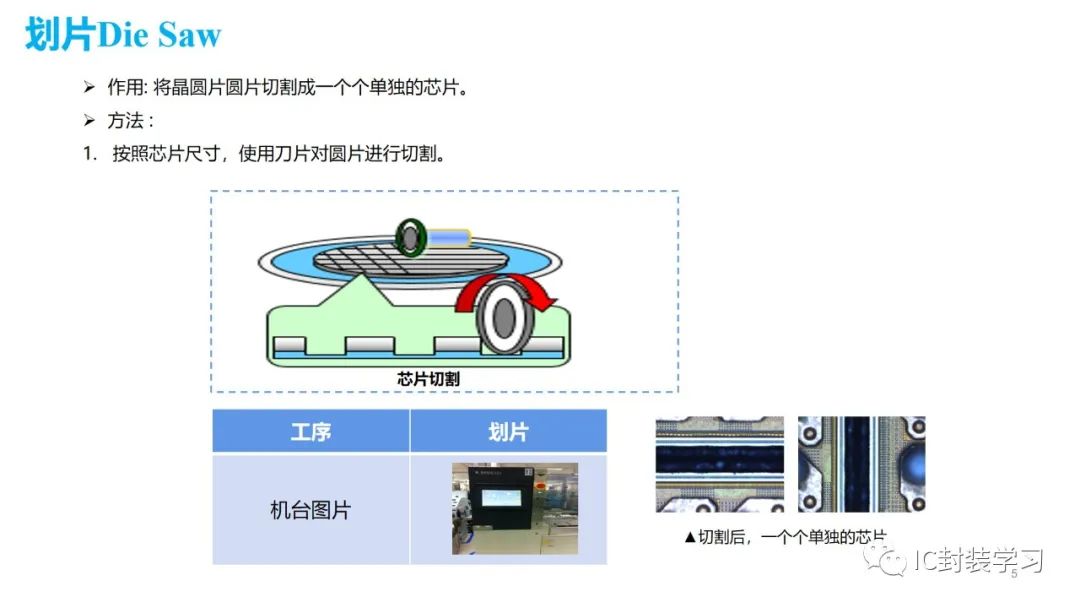

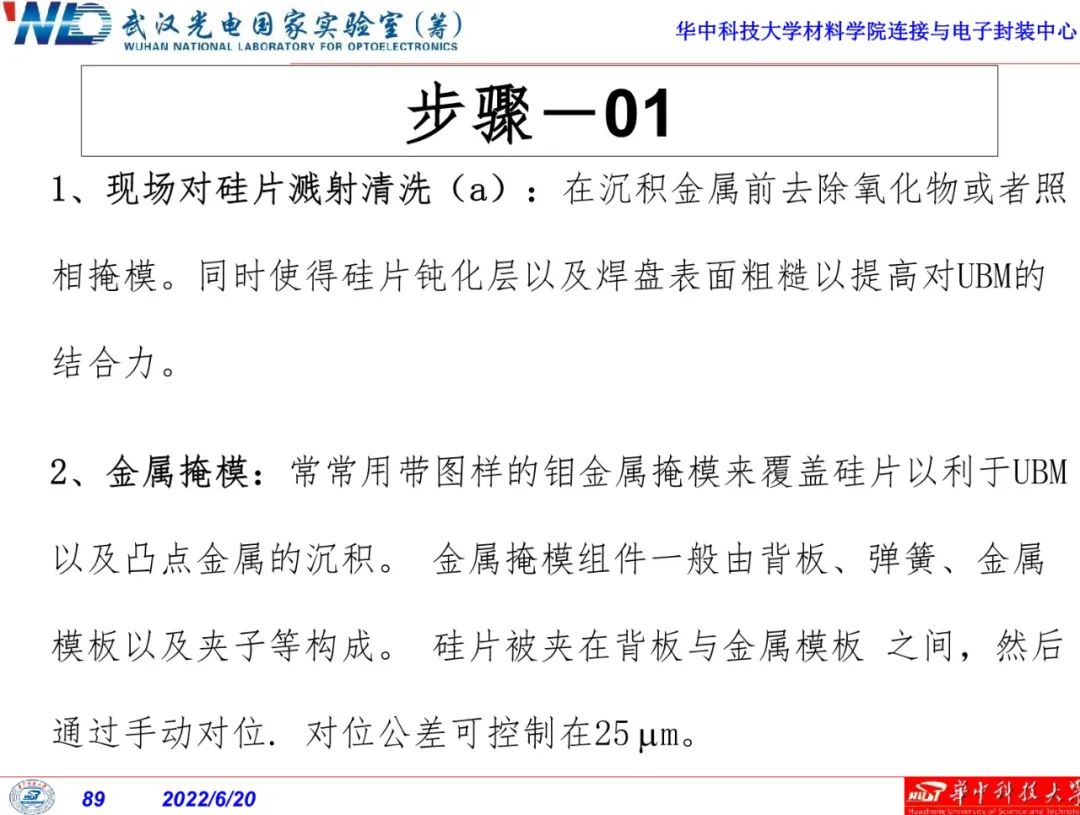

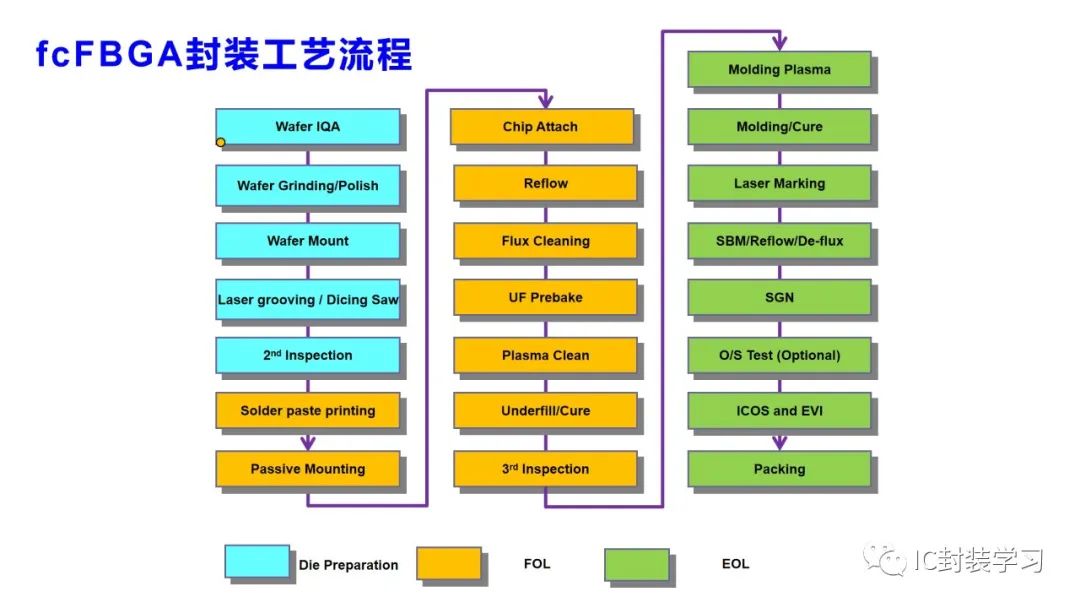

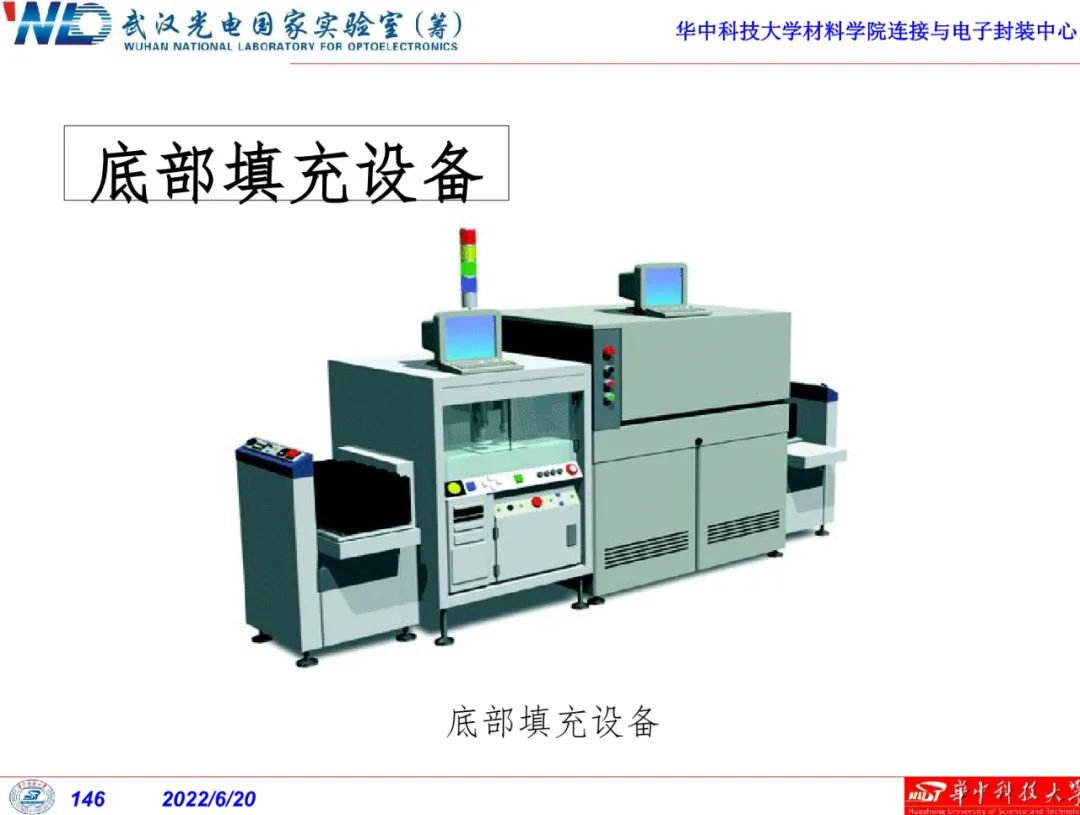

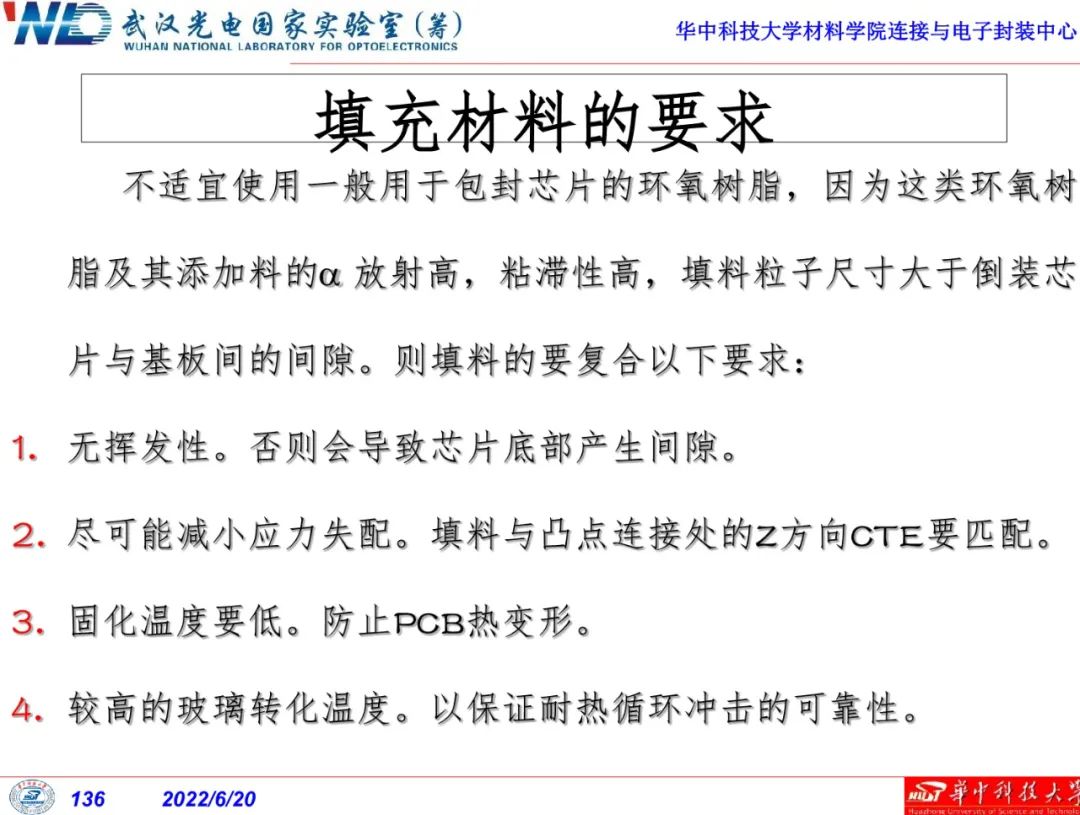

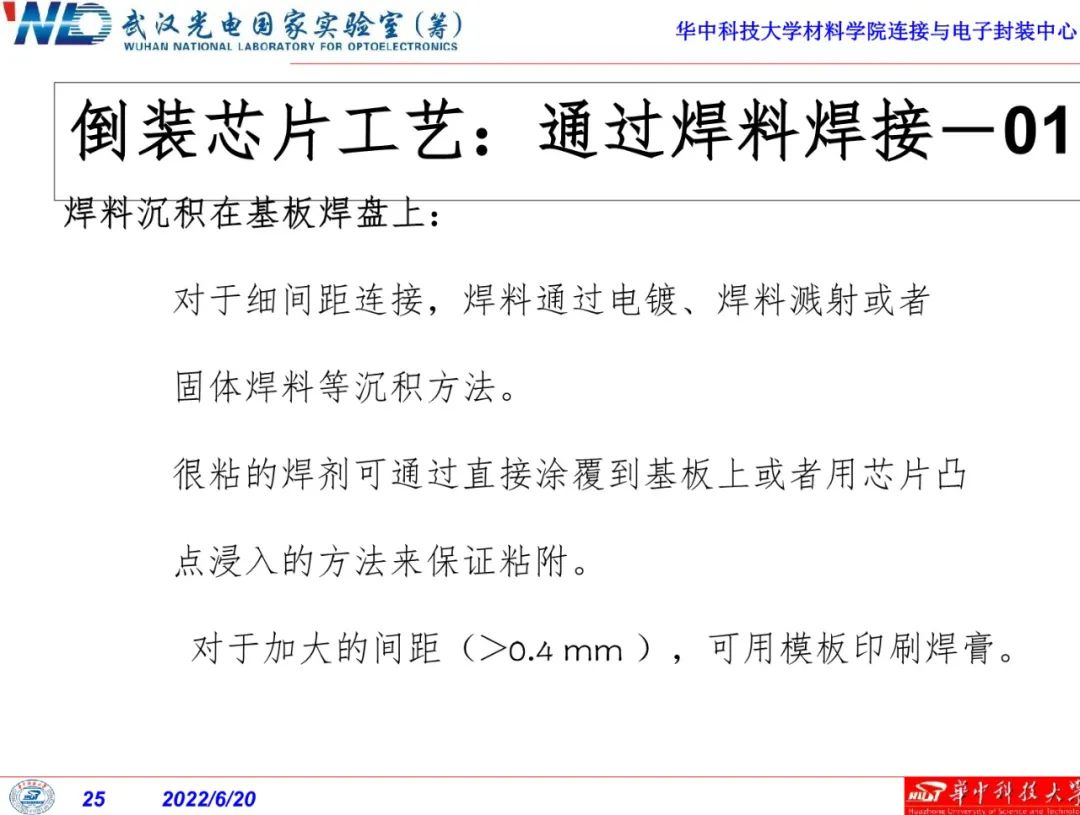

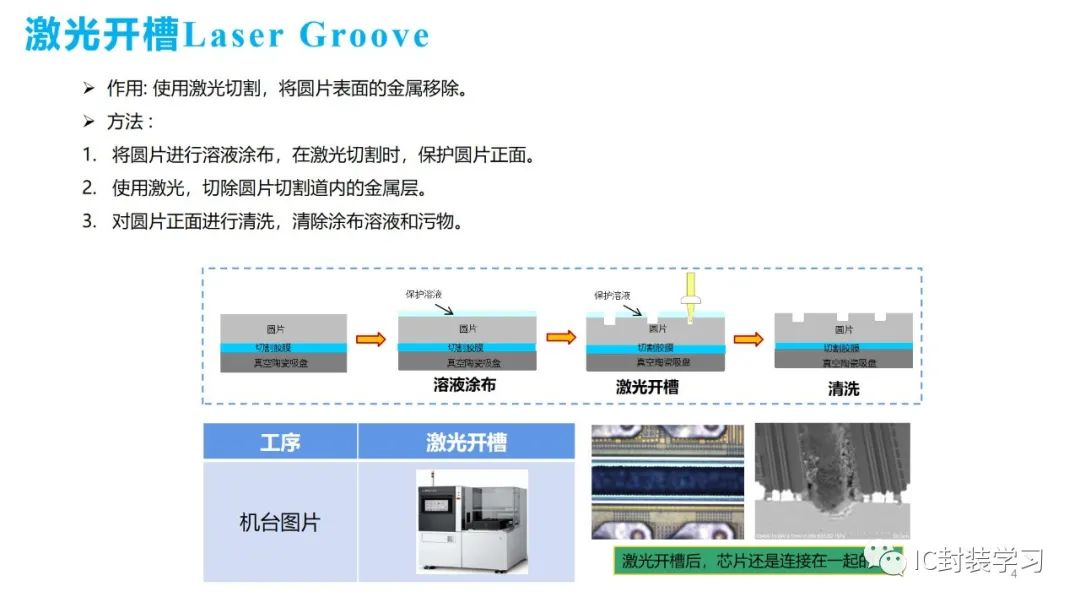

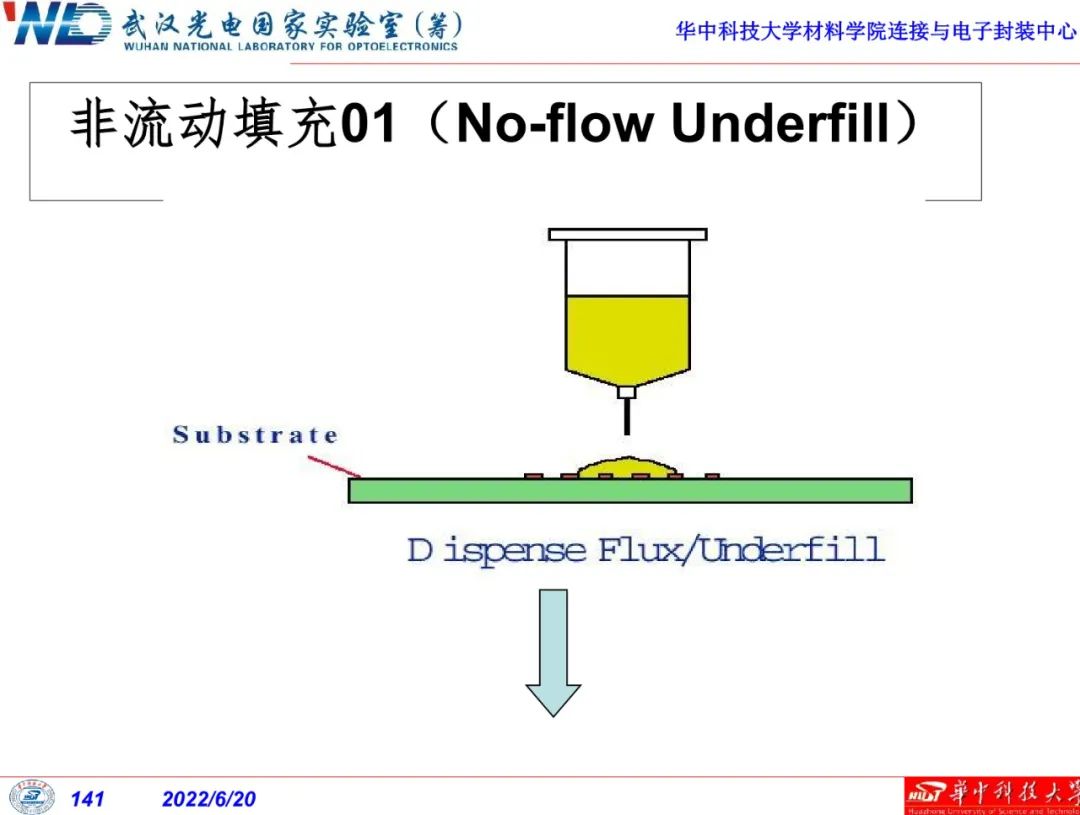

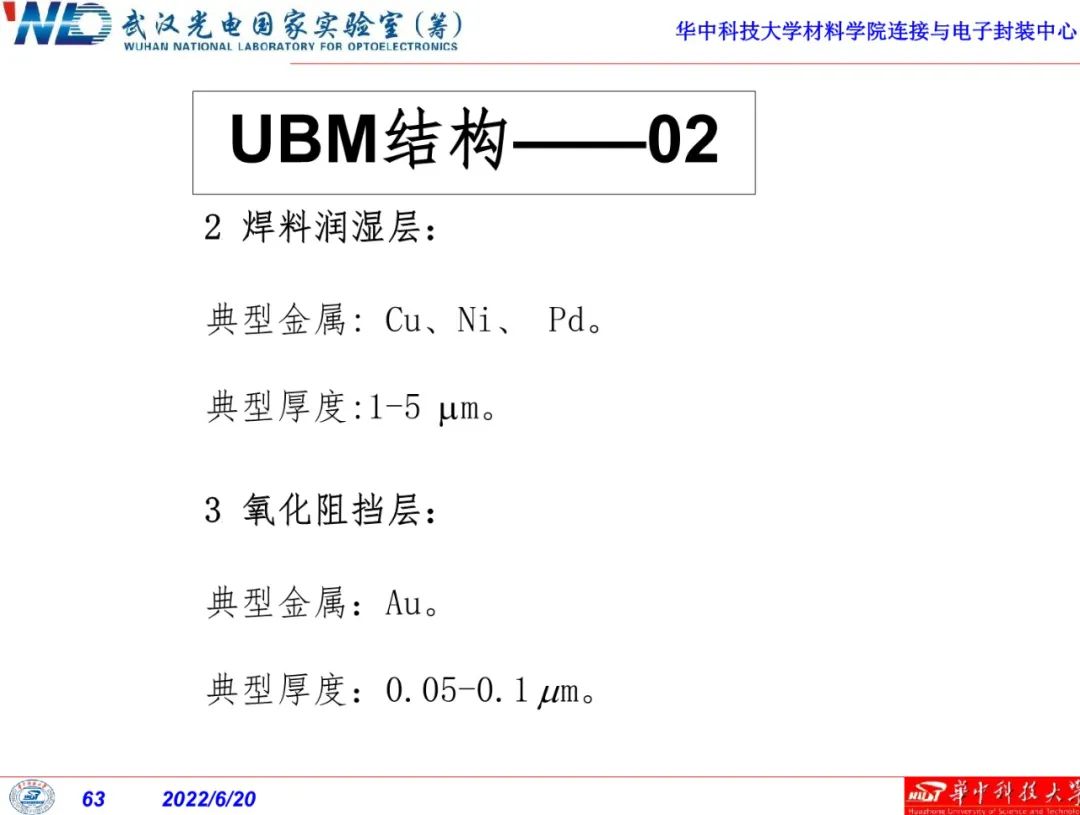

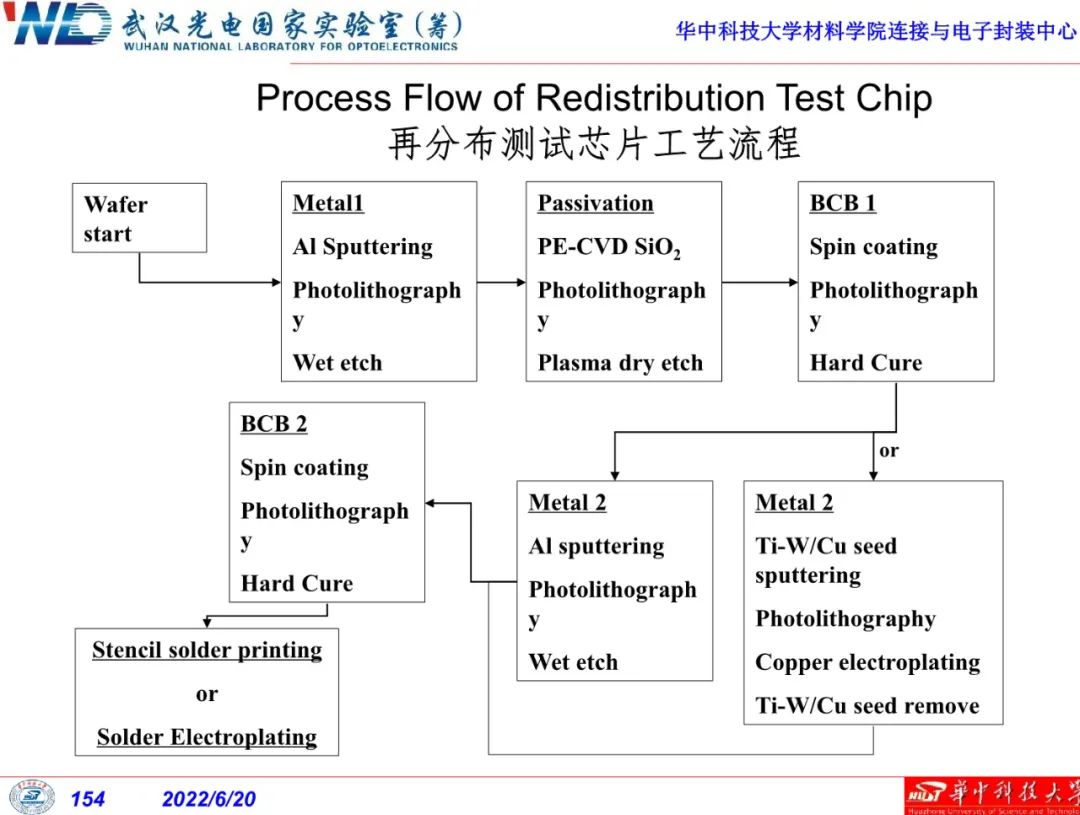

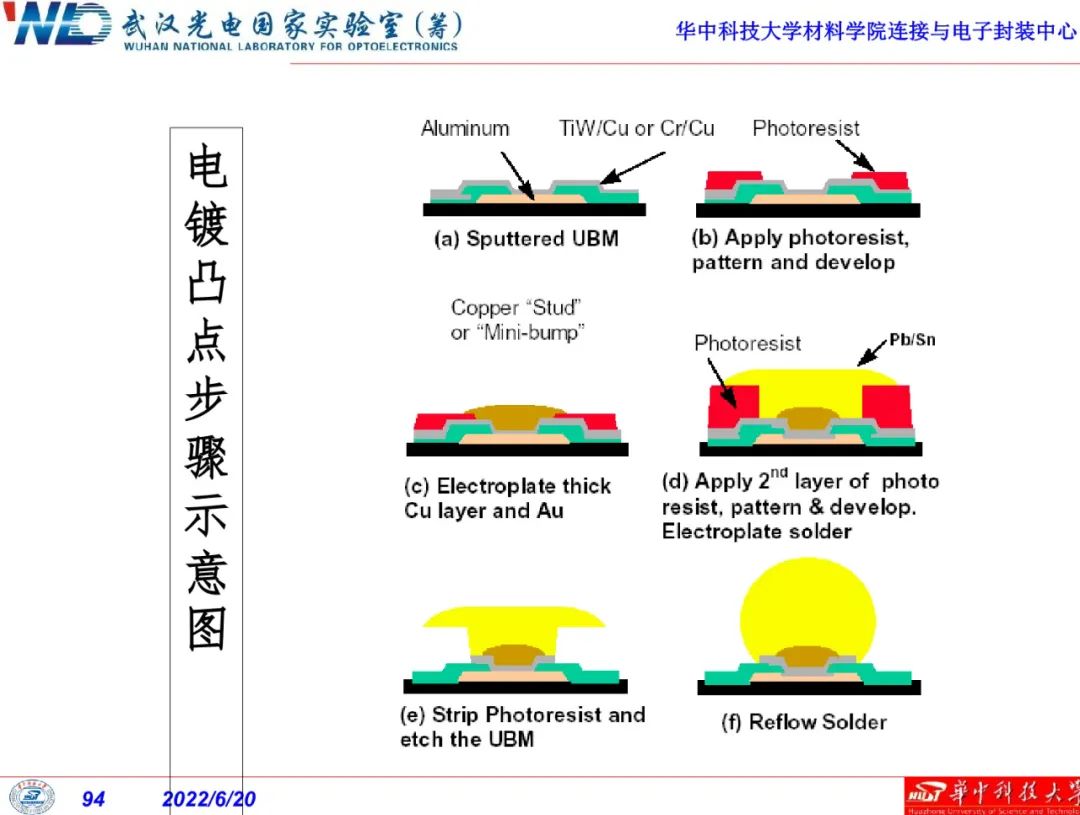

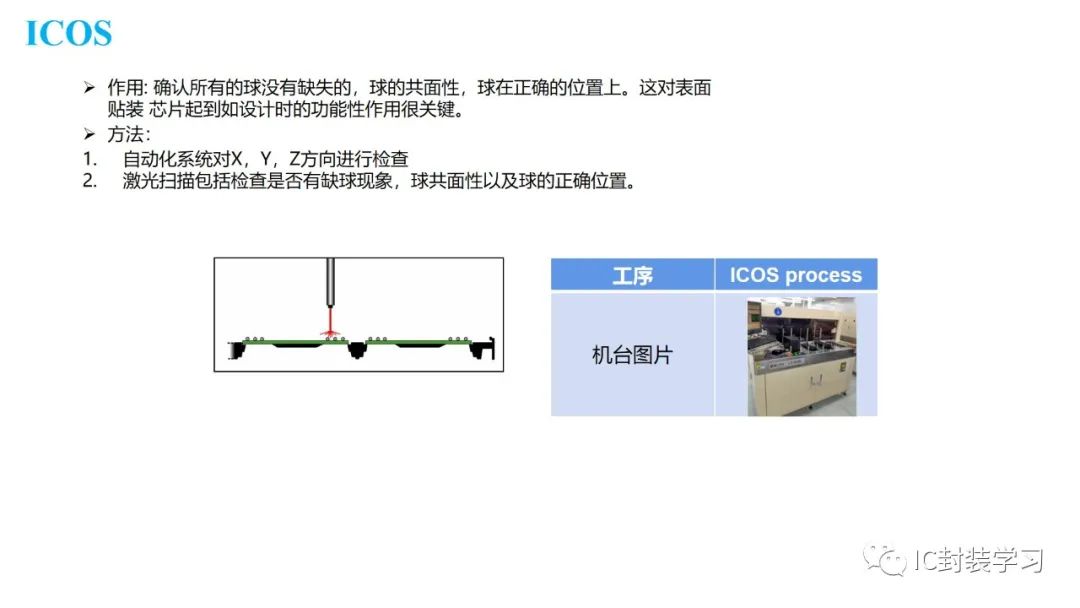

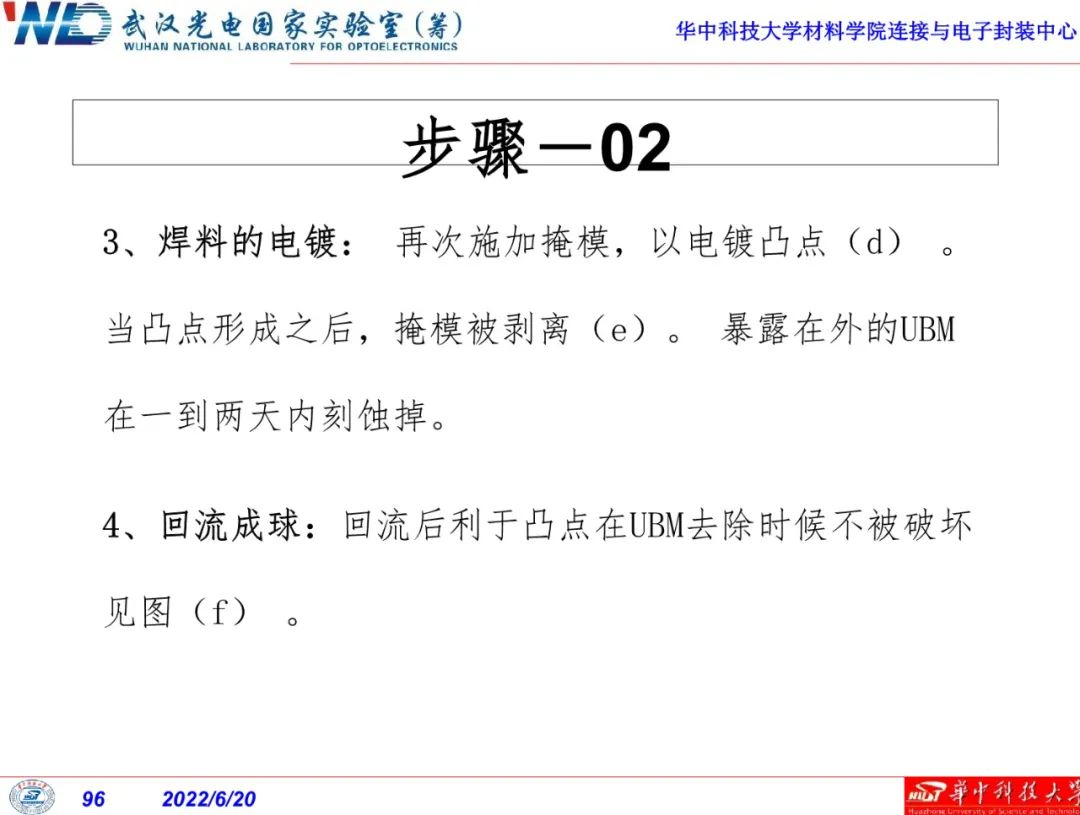

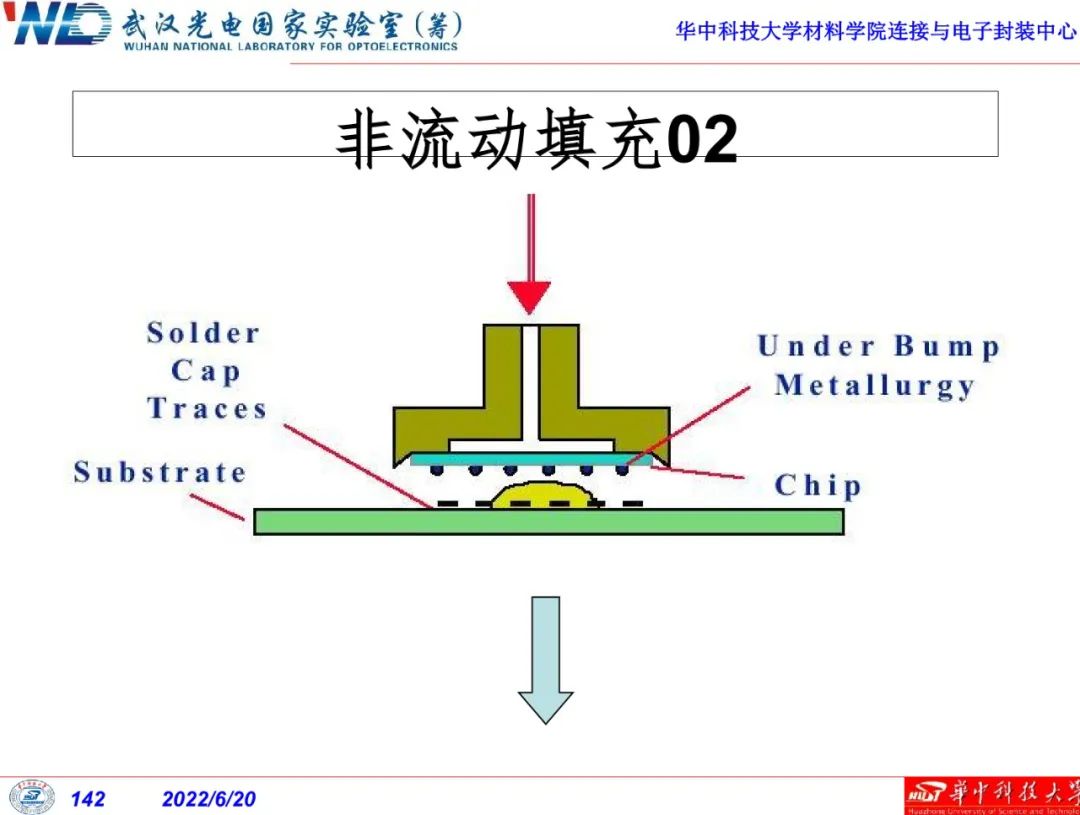

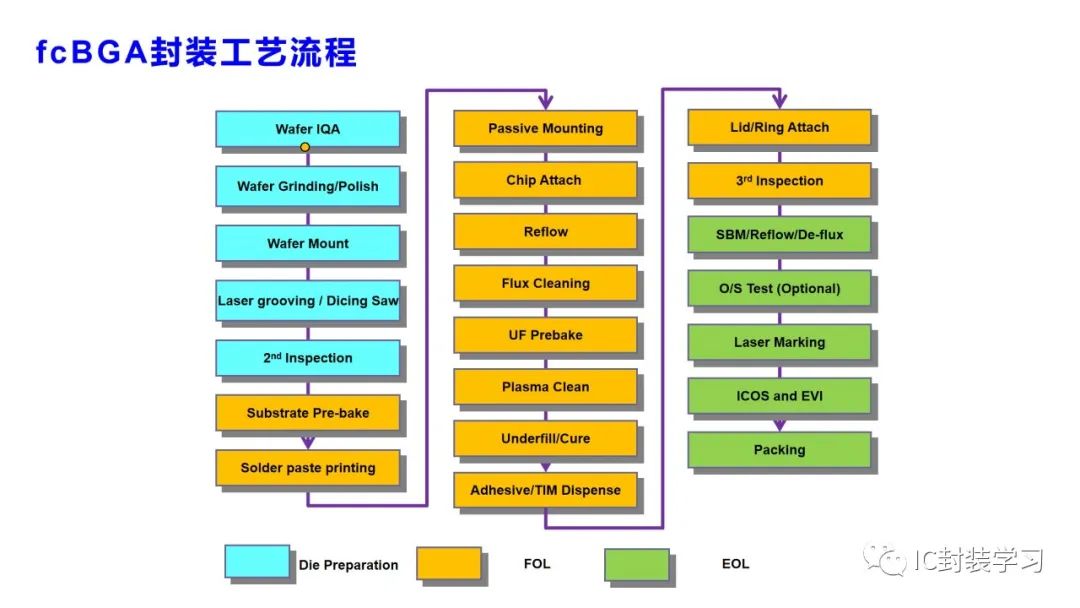

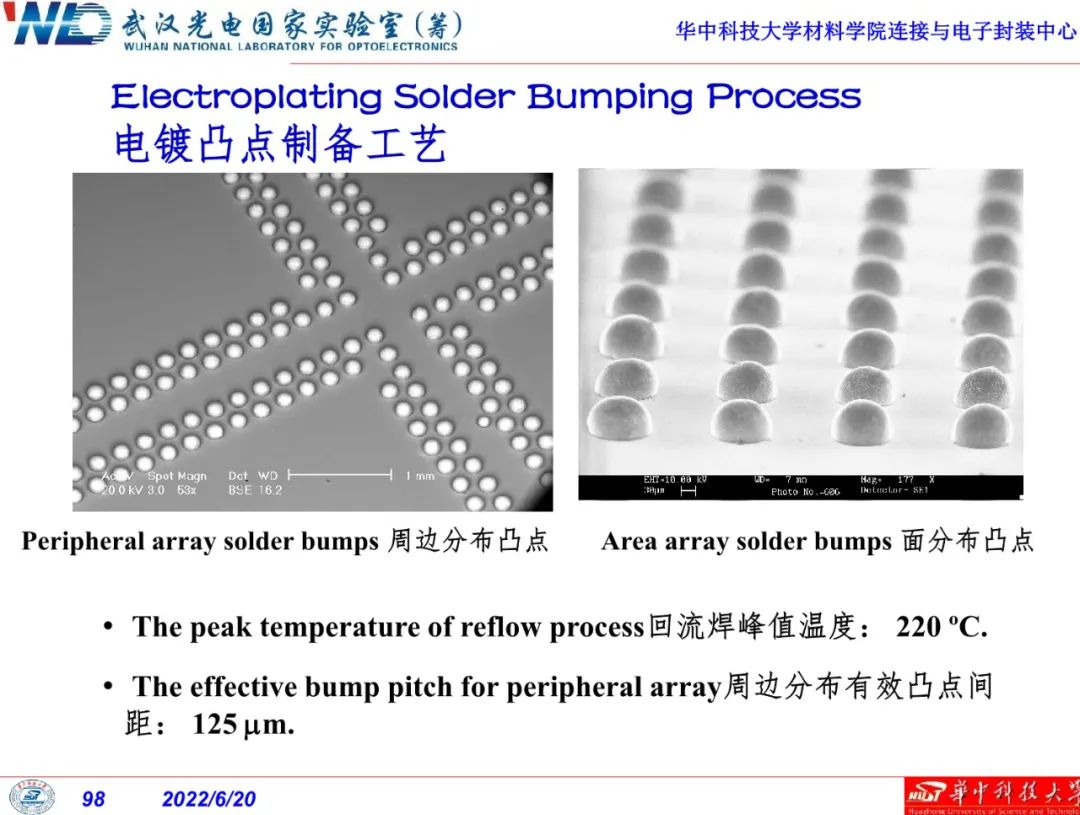

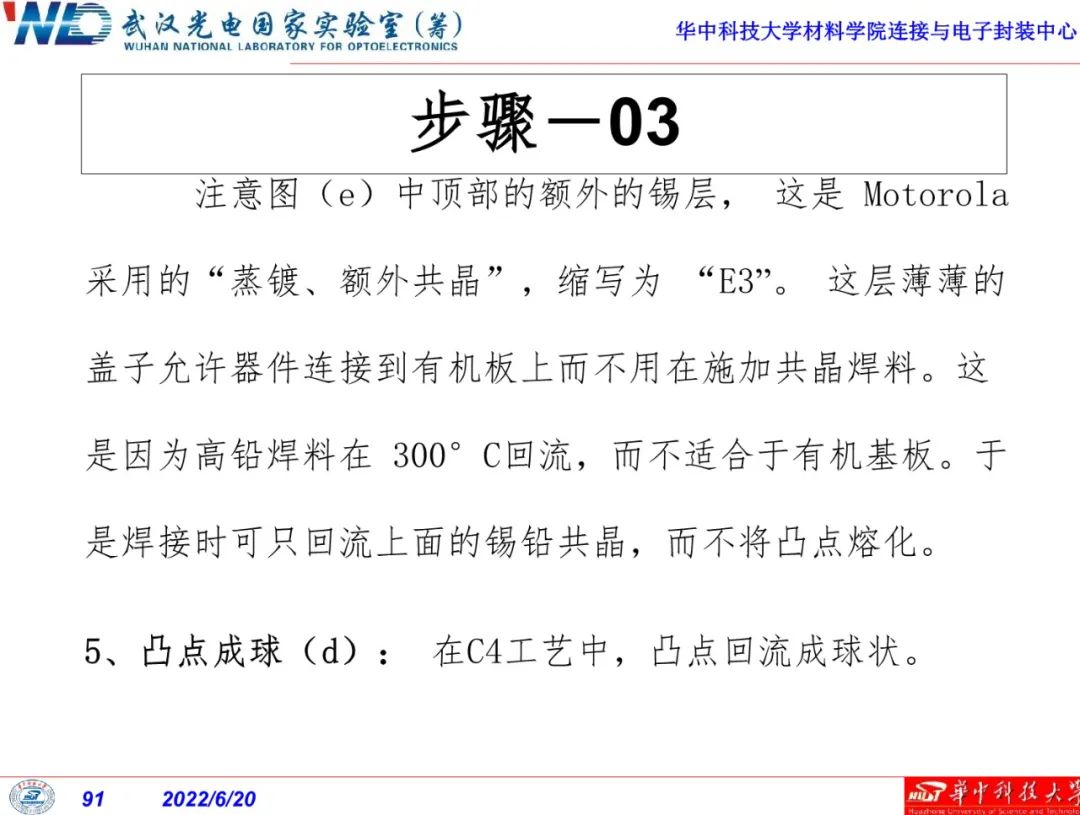

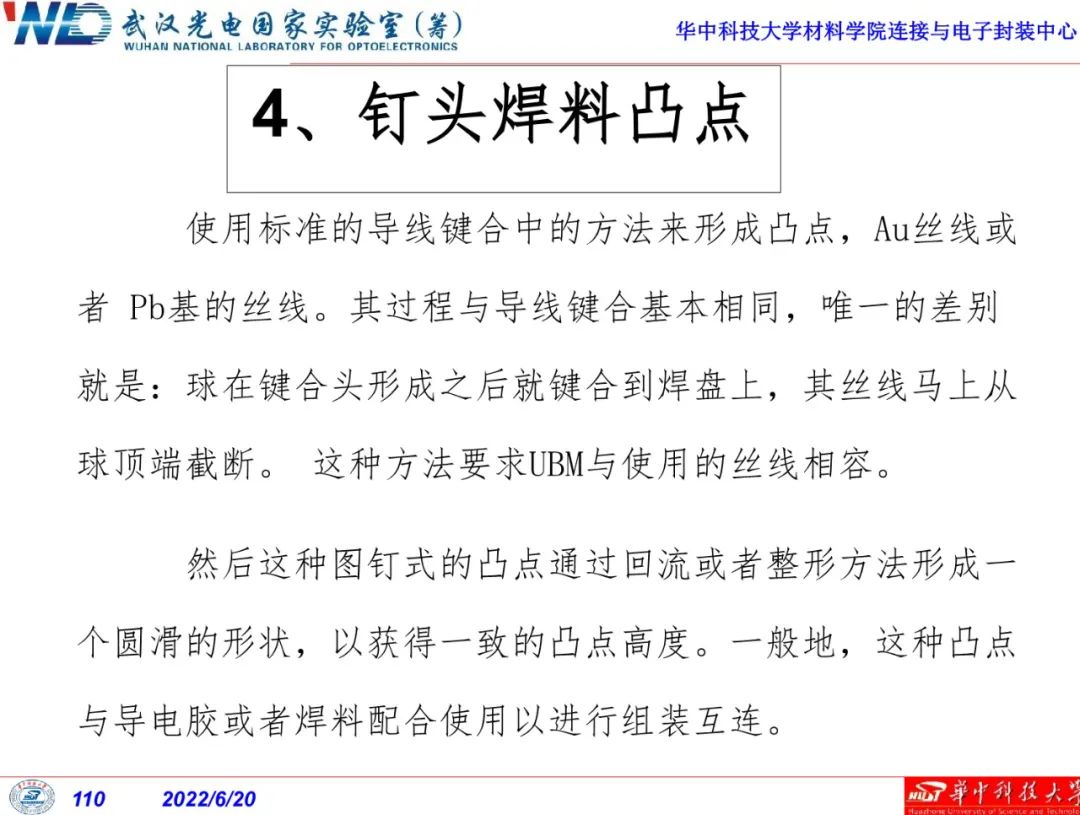

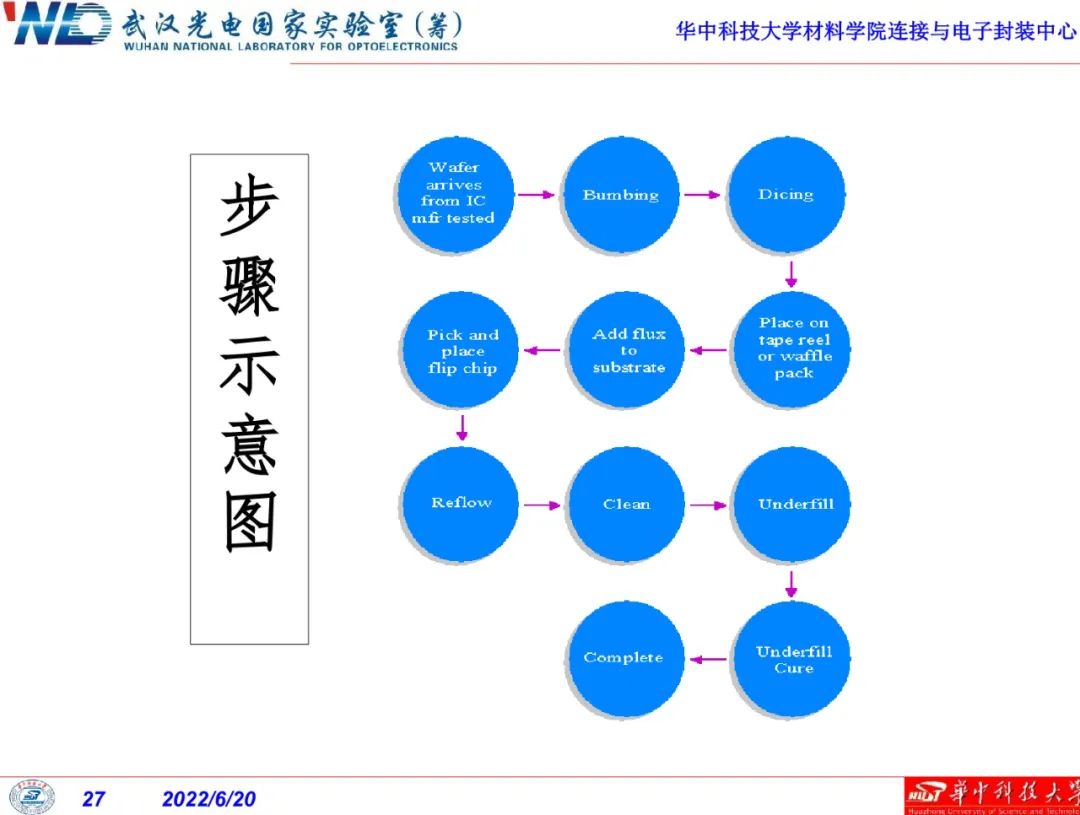

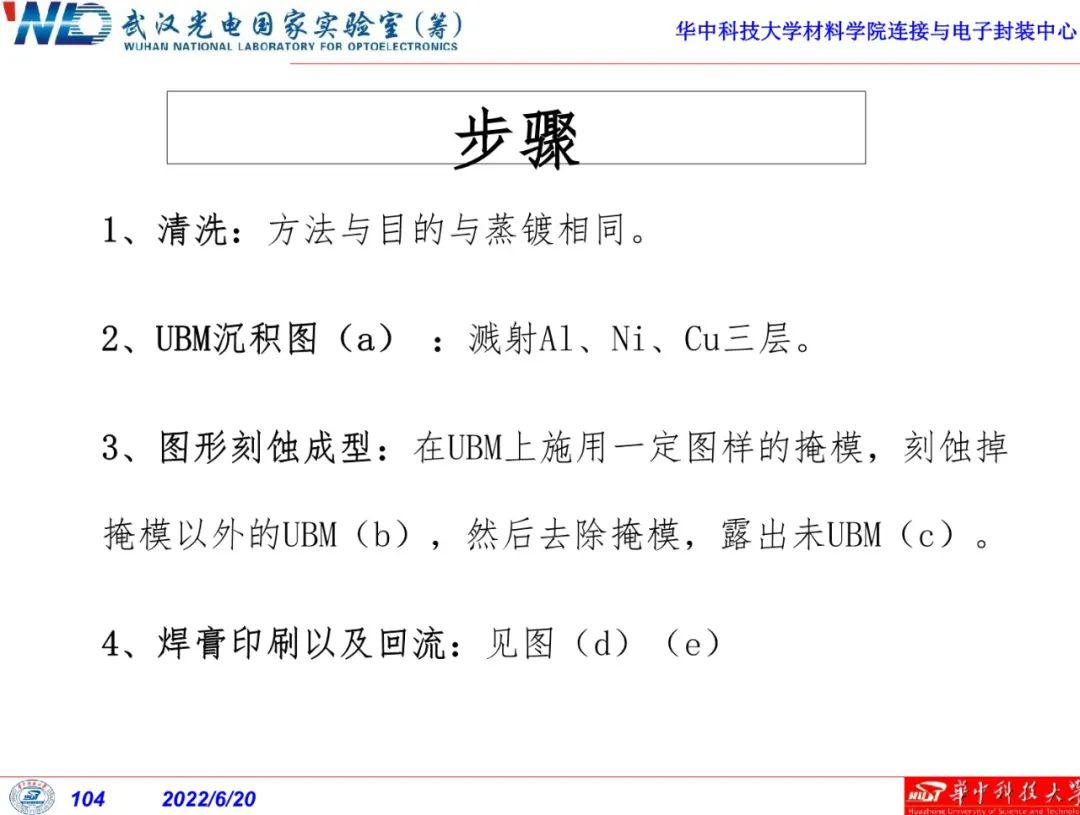

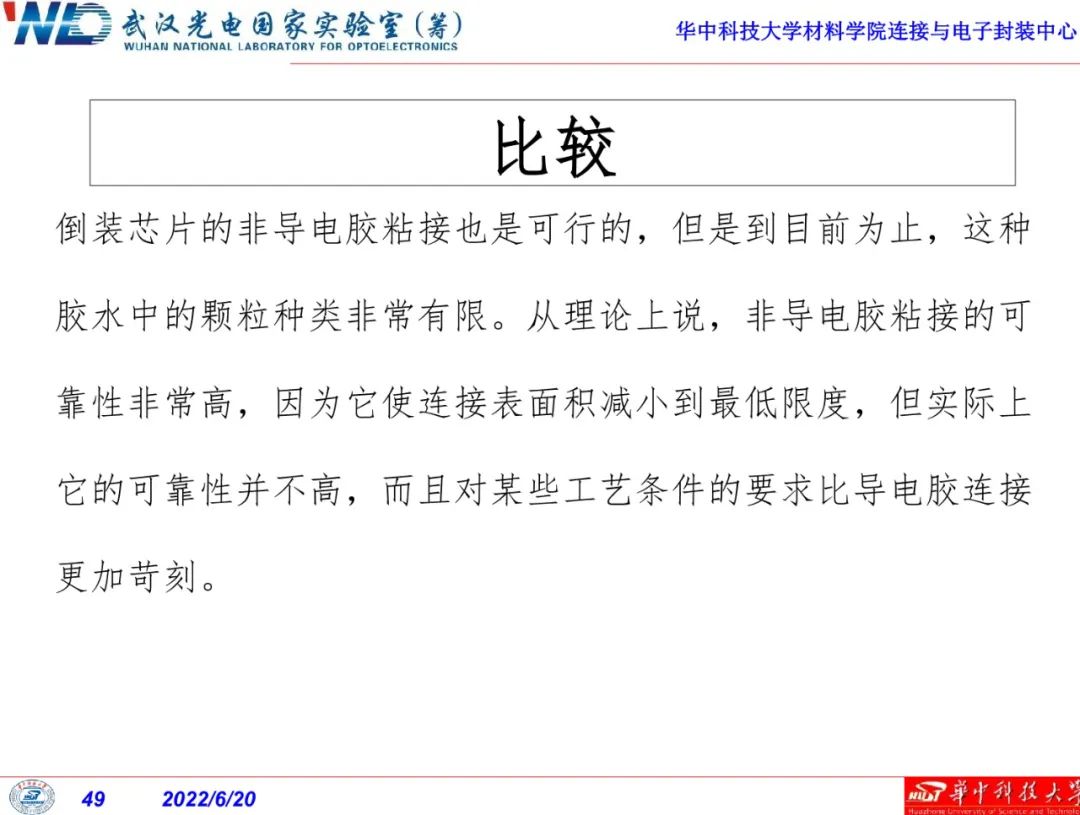

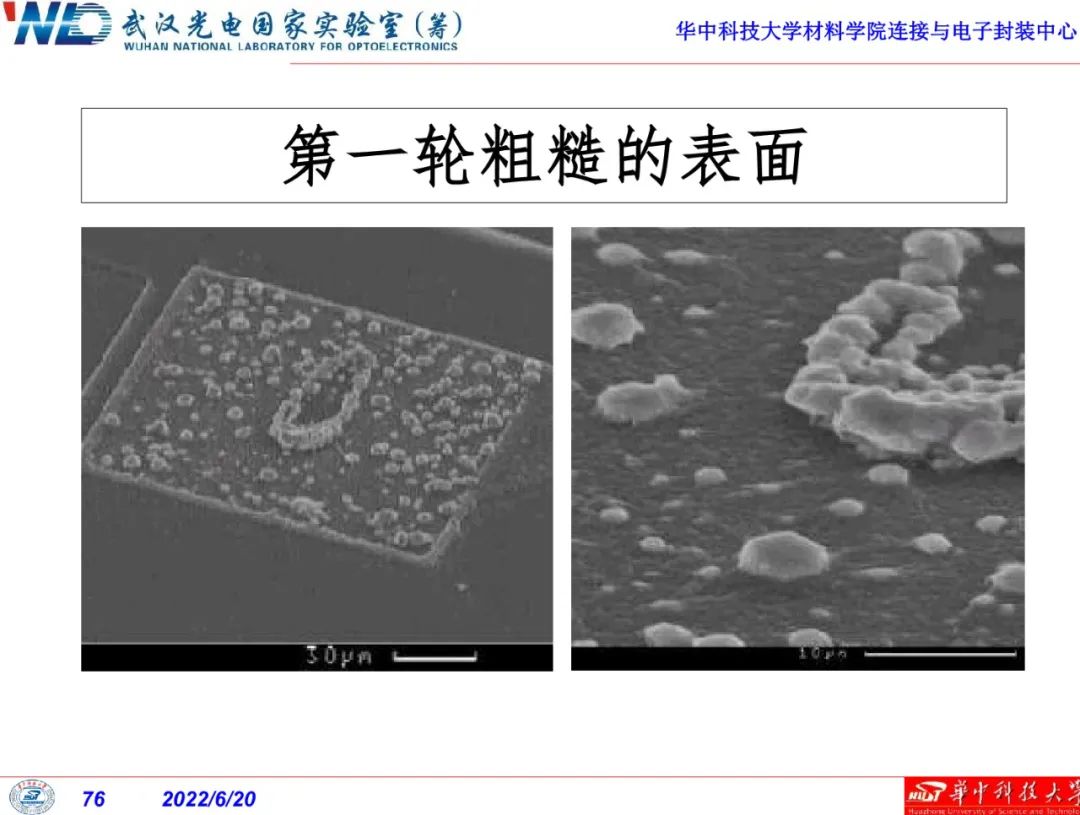

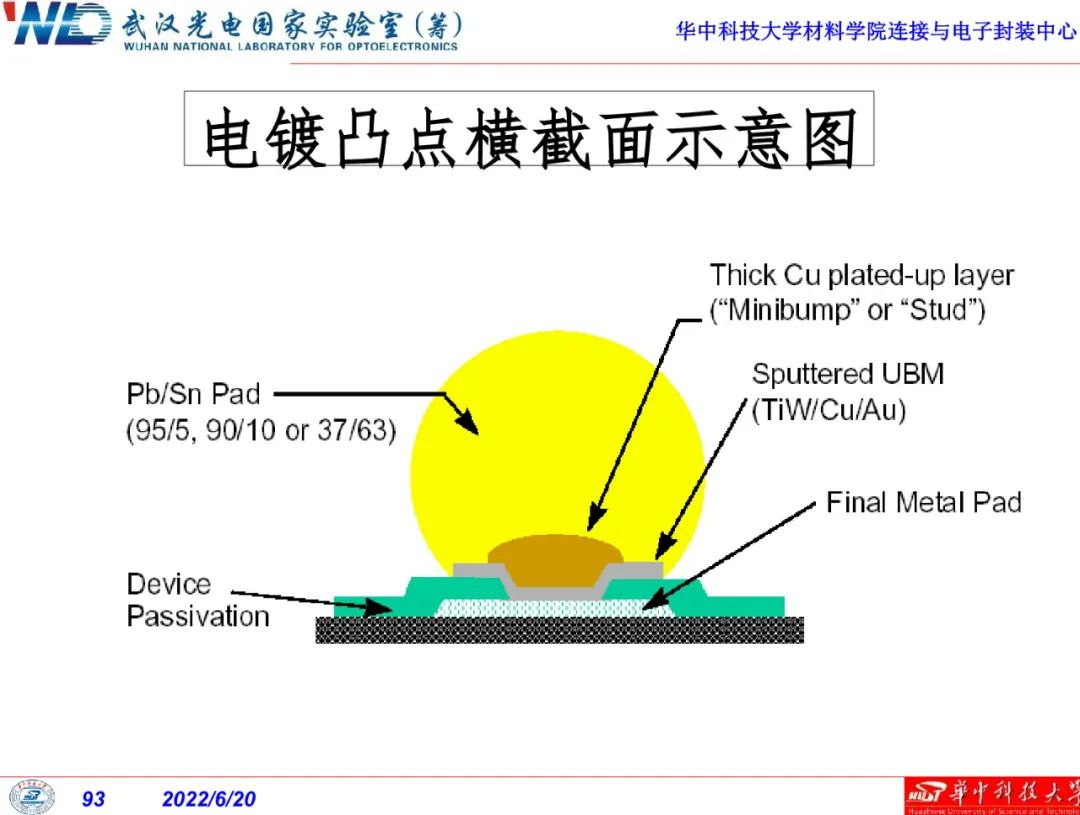

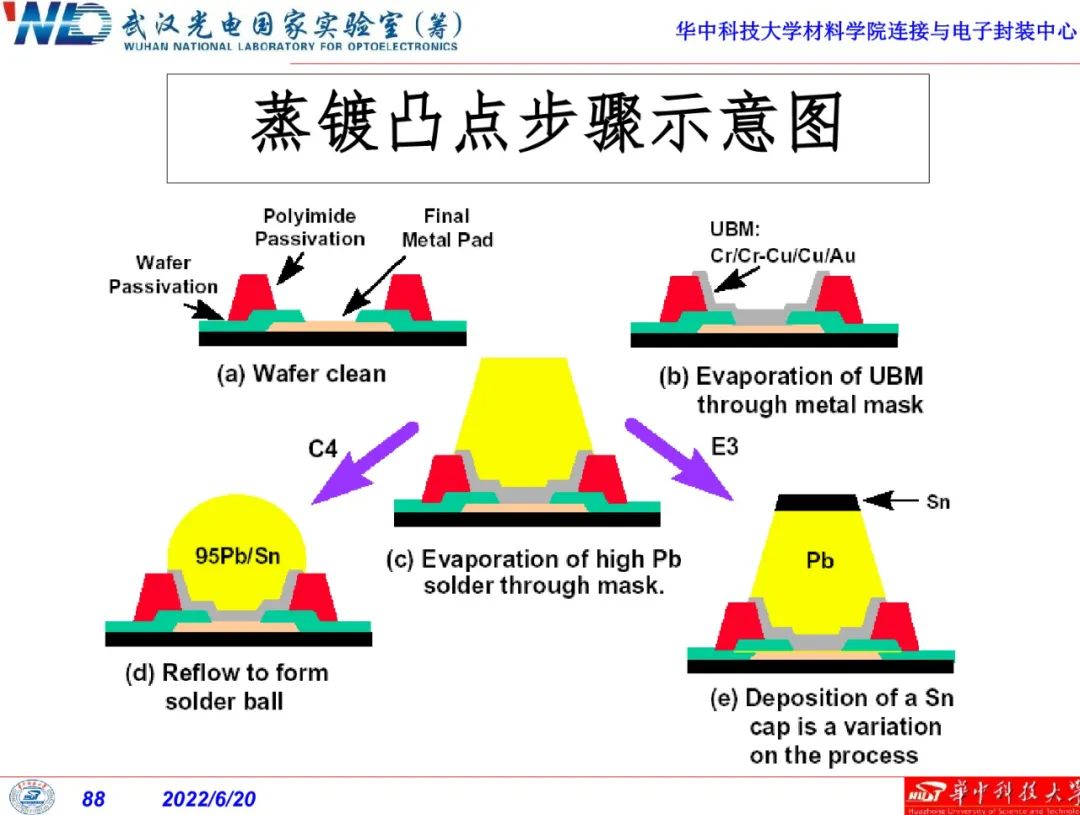

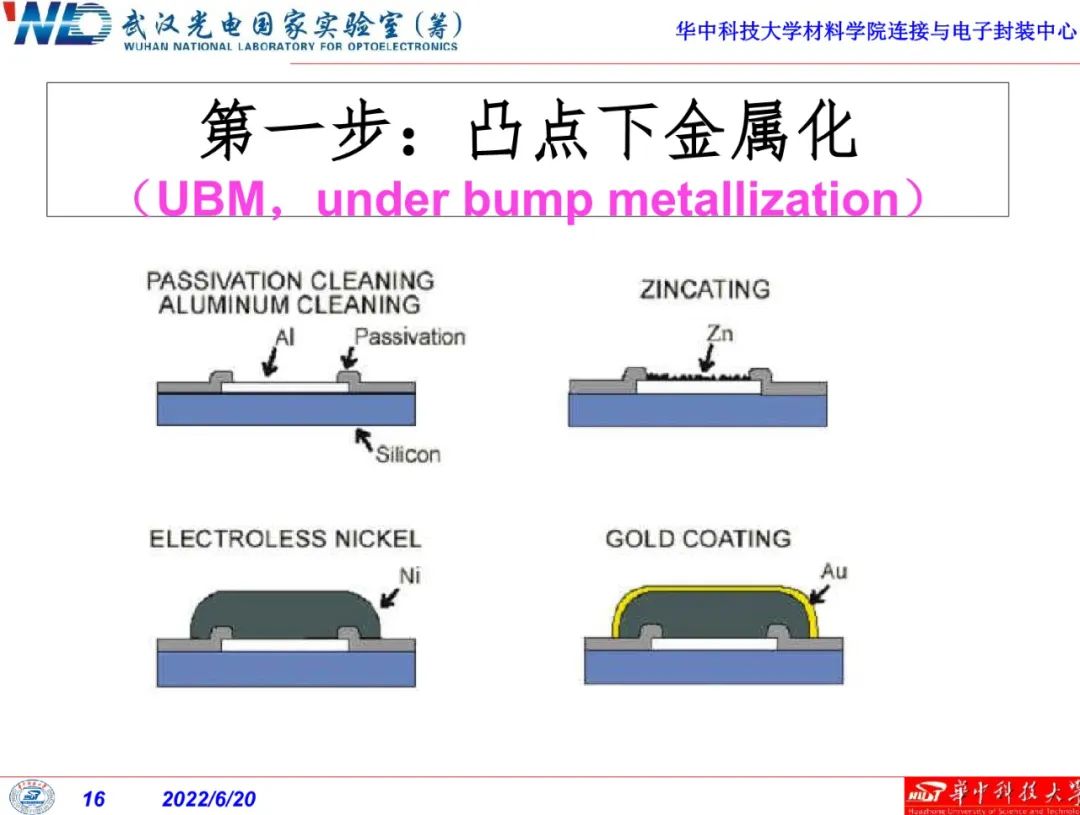

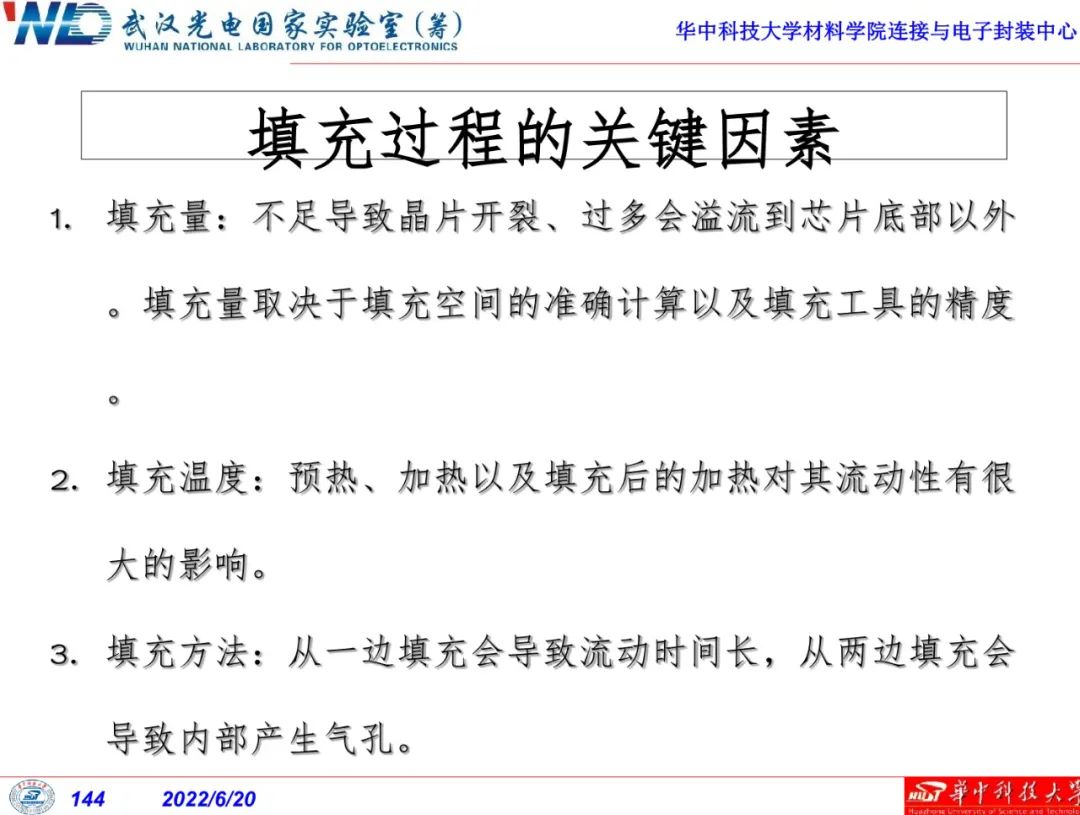

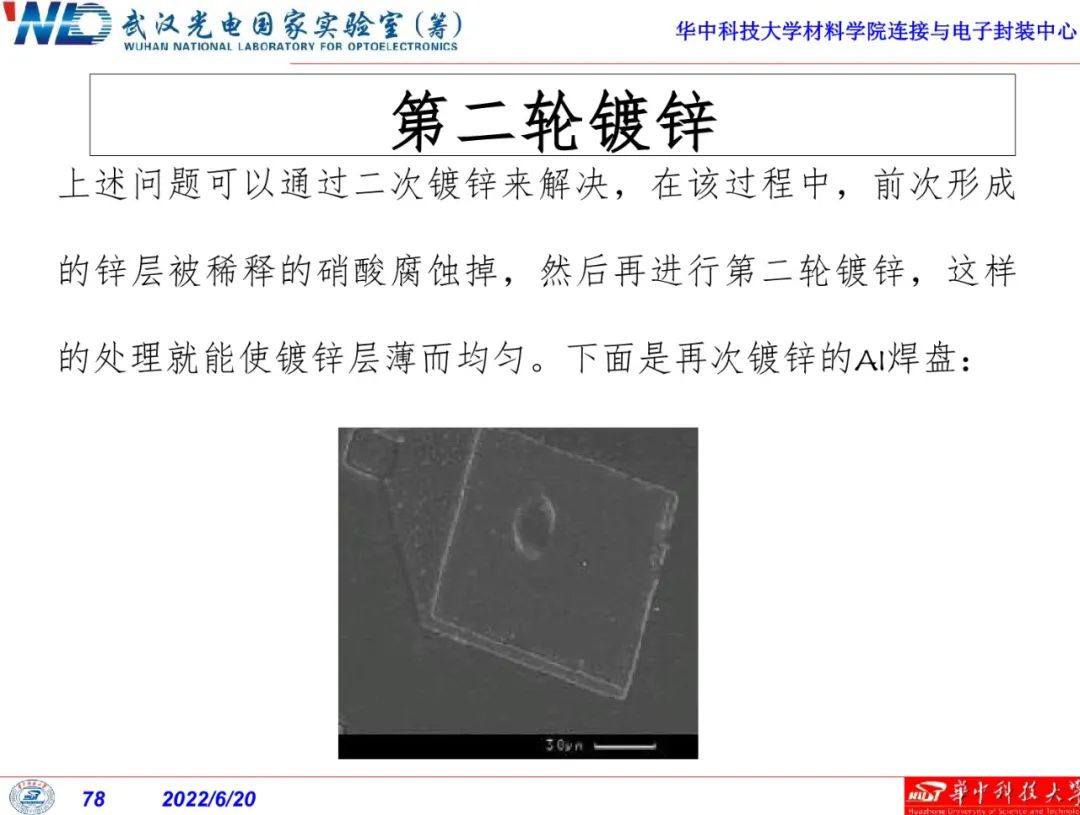

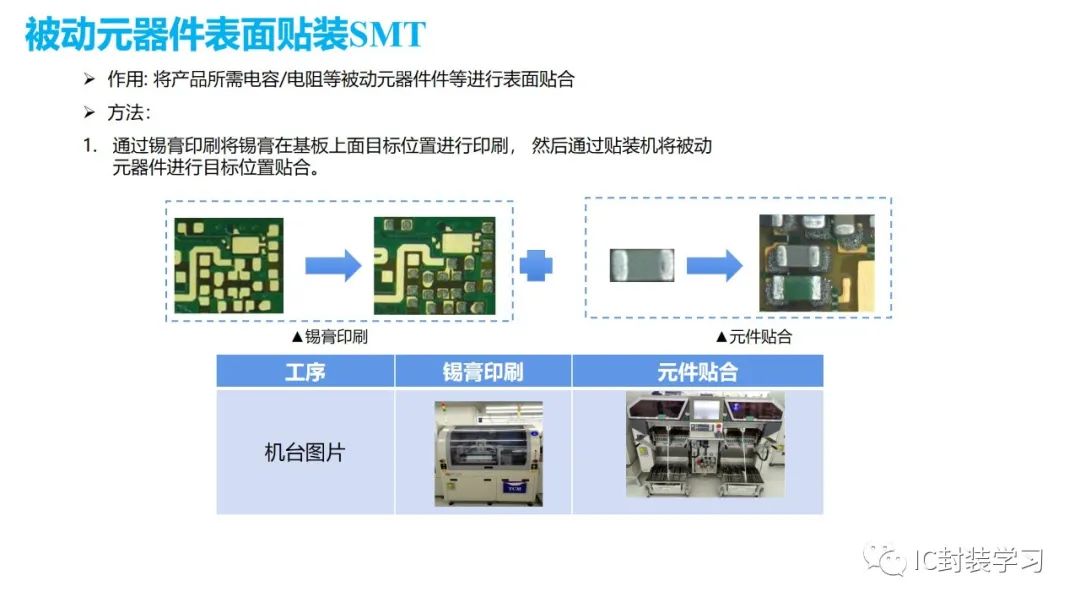

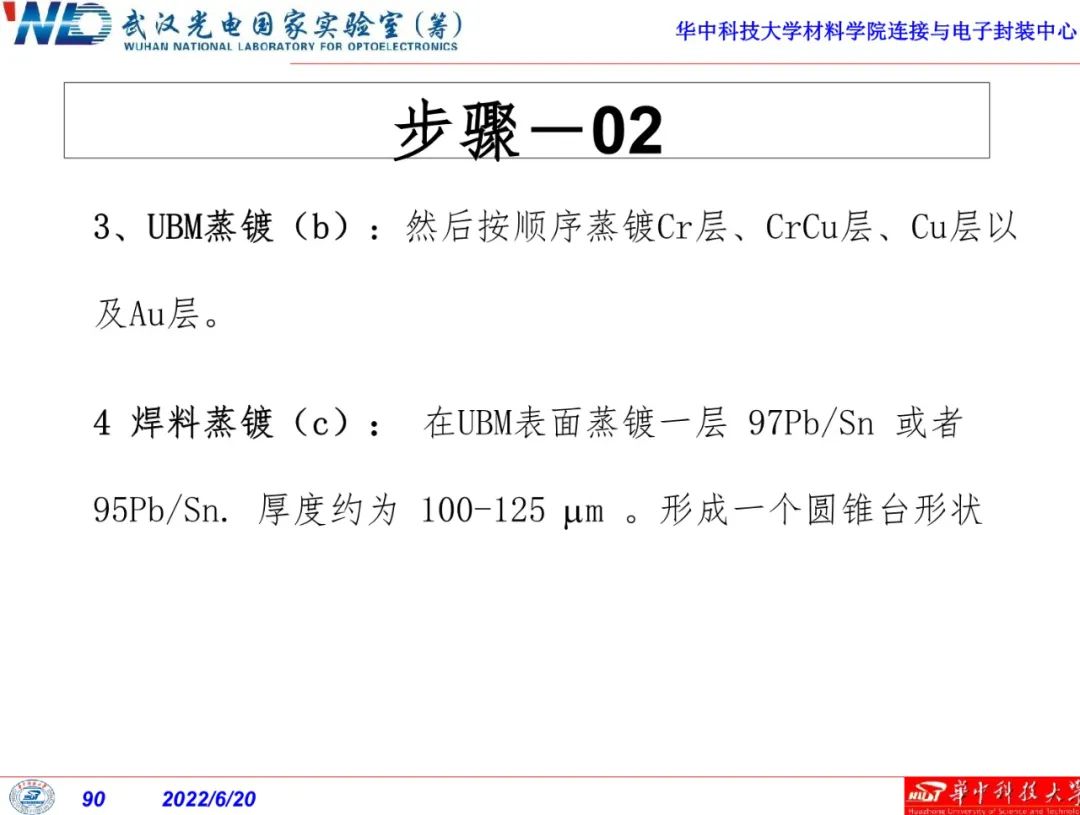

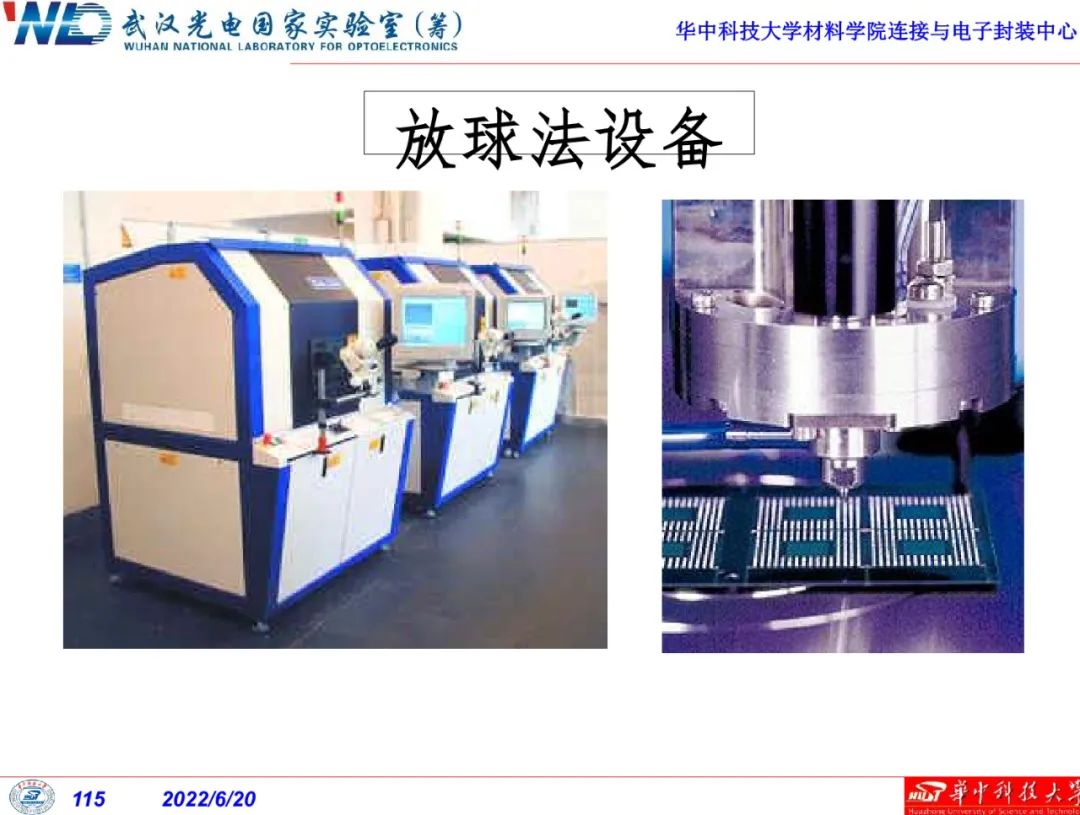

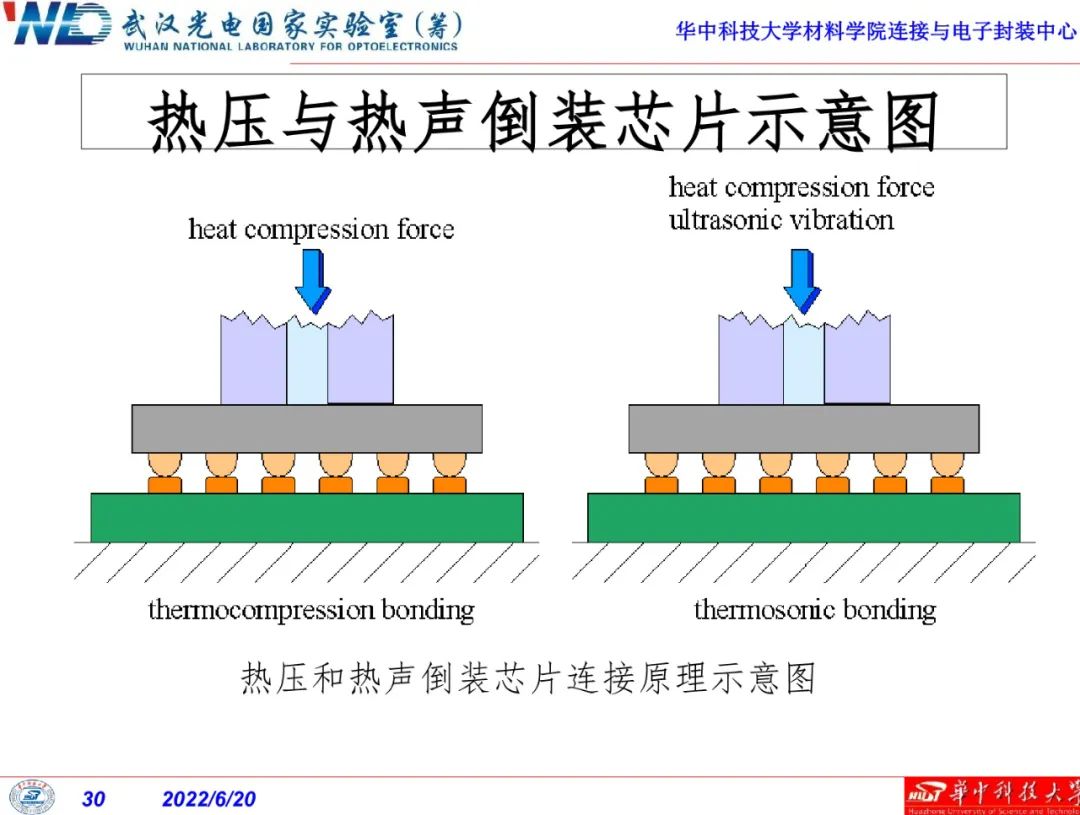

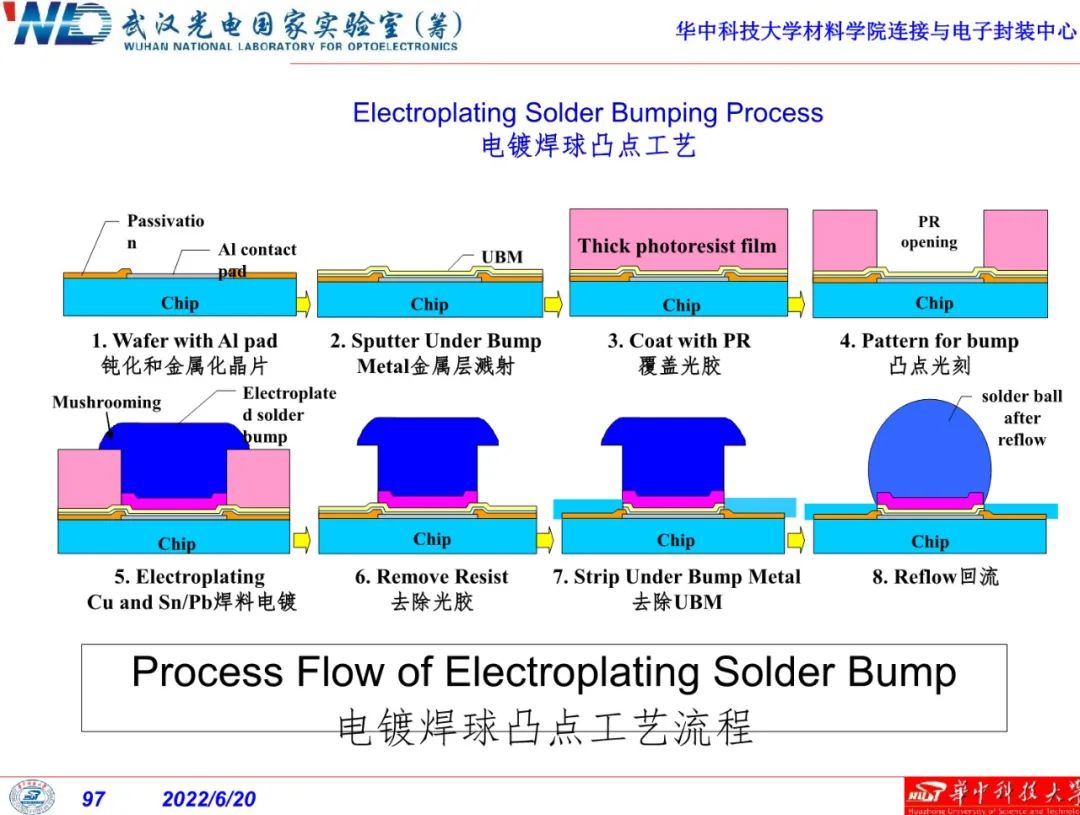

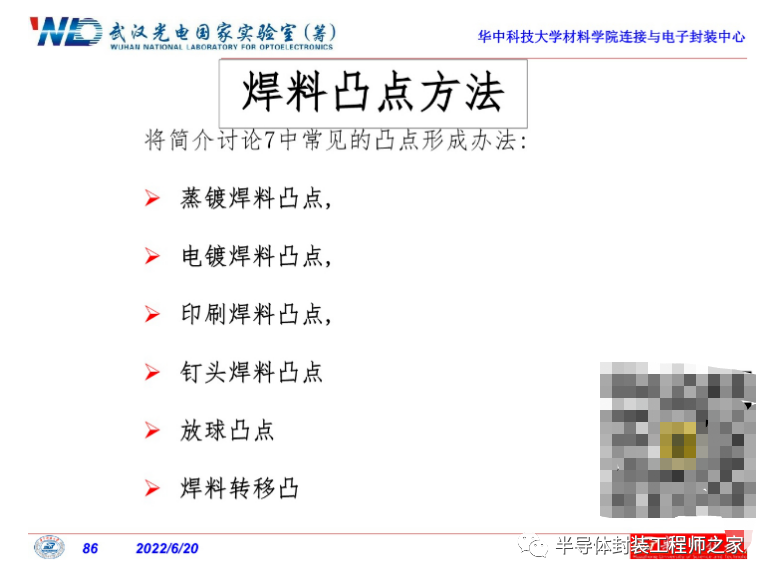

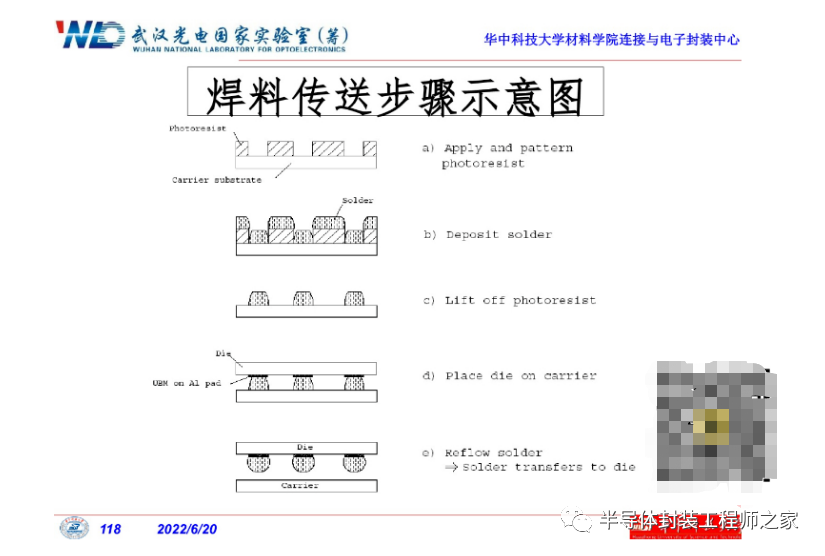

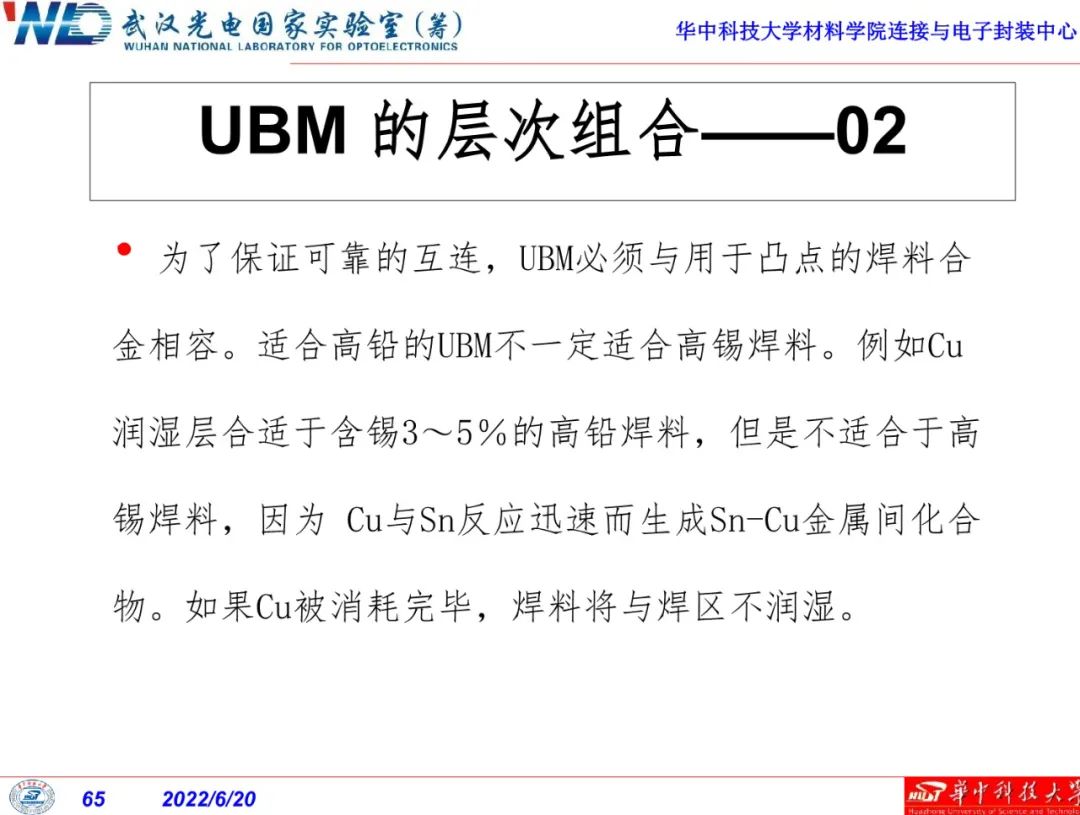

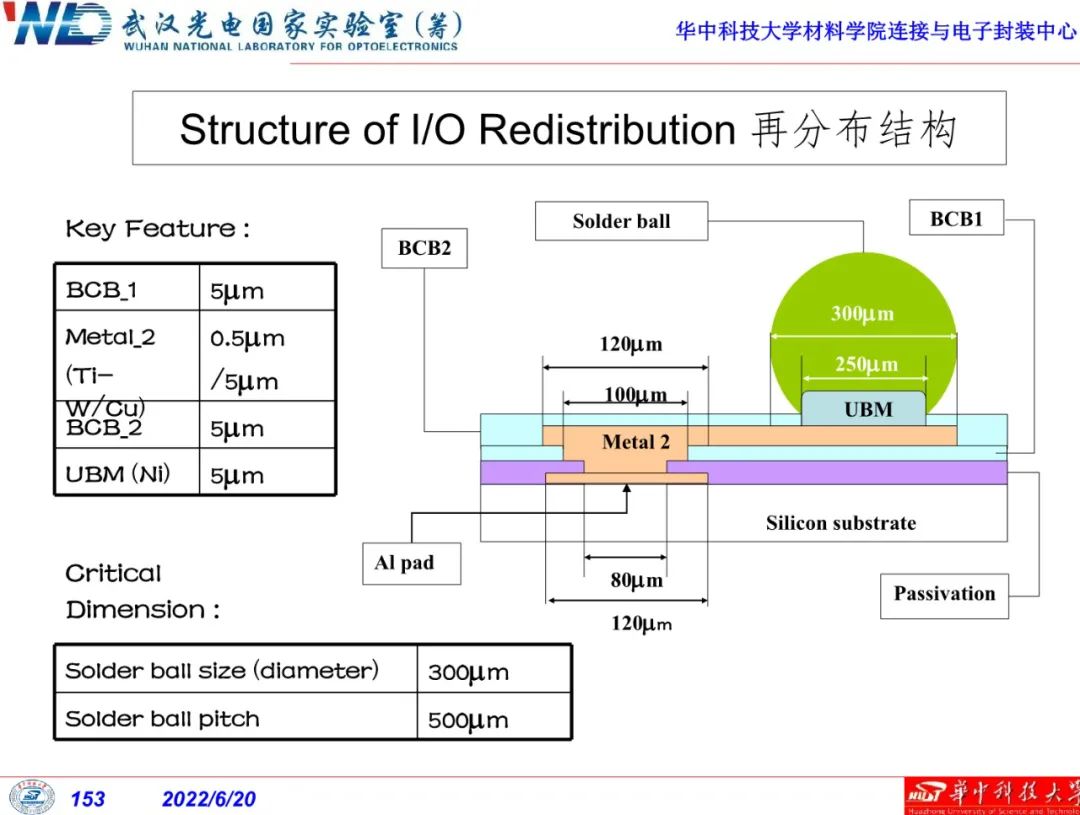

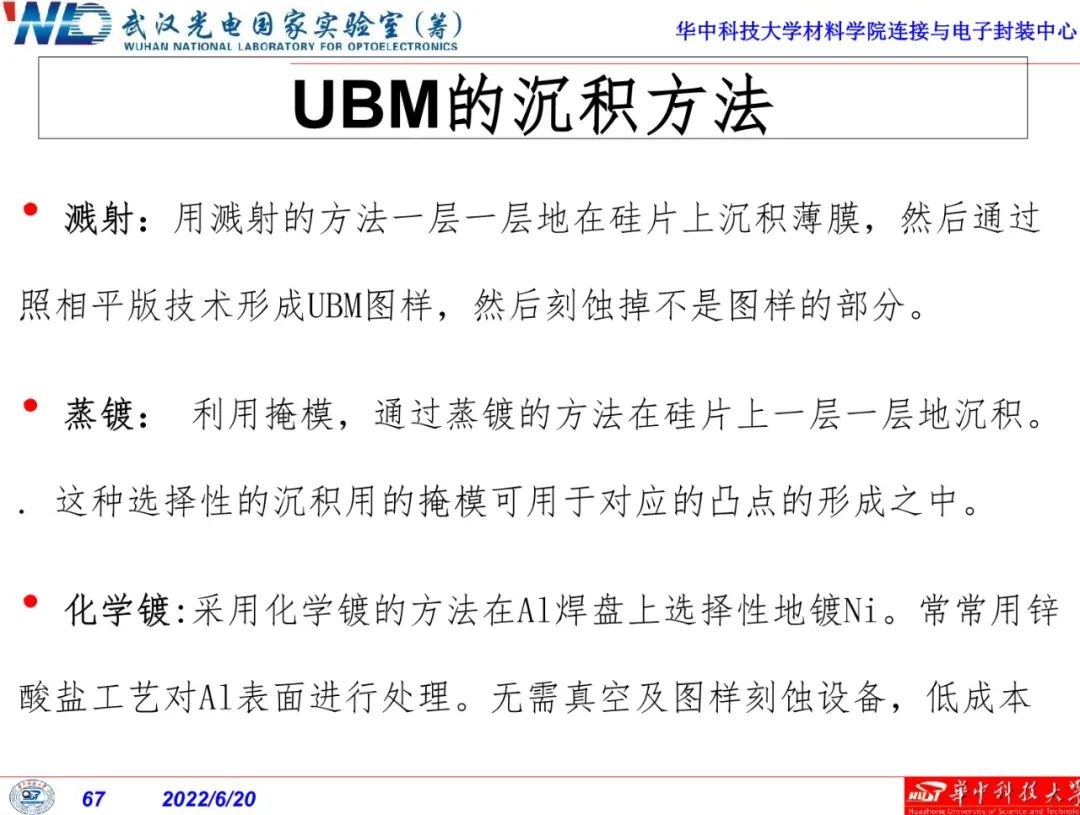

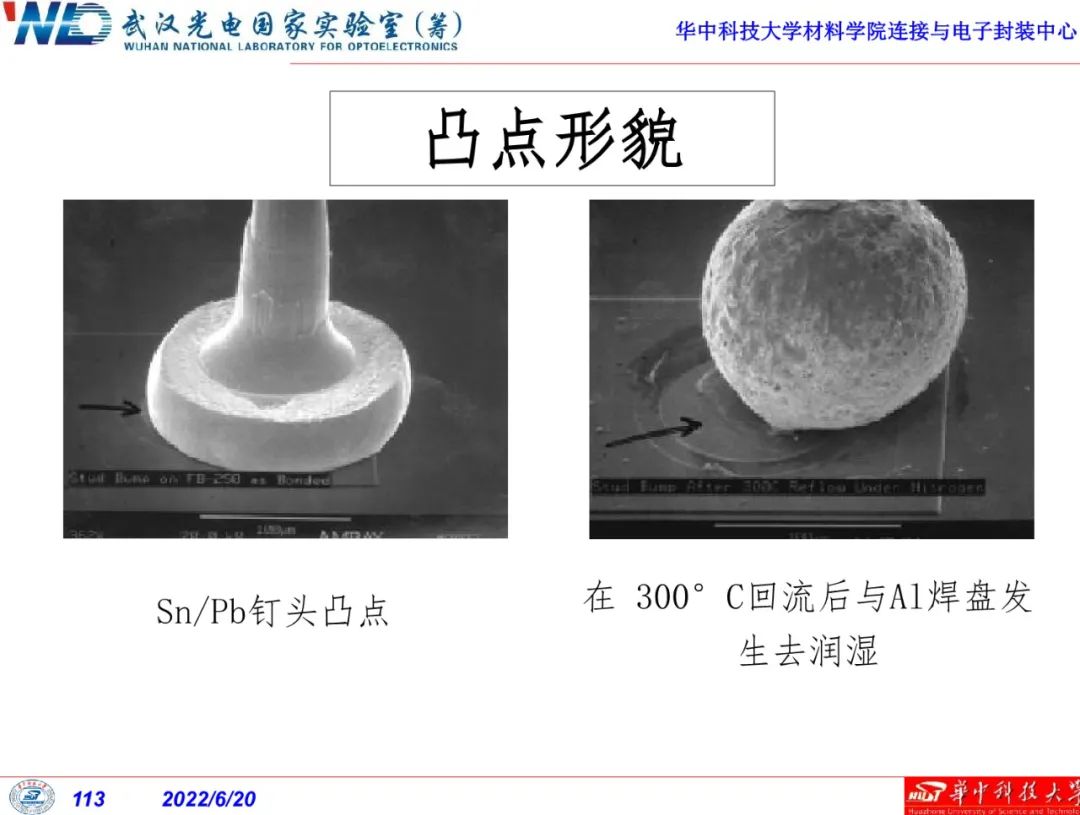

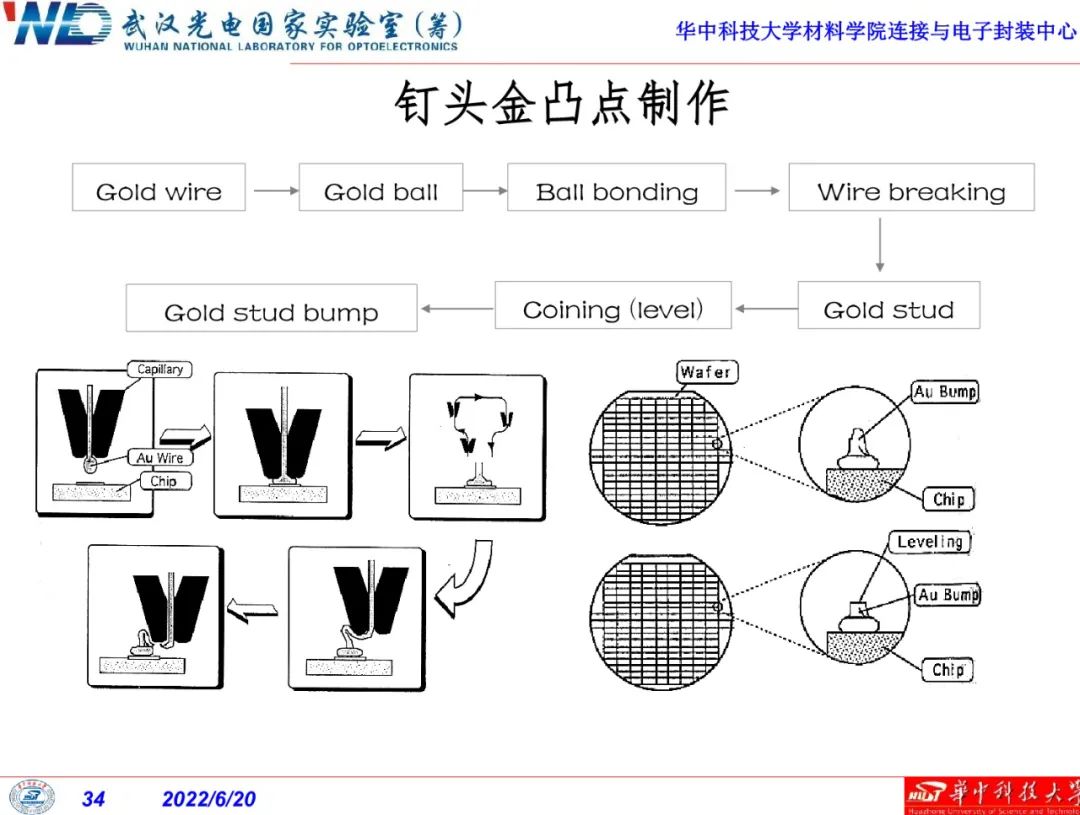

倒装芯片技术，也被称为FC封装技术，是一种先进的集成电路封装技术。在传统封装技术中，芯片被封装在底部，并通过金线连接到封装基板上。而倒装芯片技术则将芯片直接翻转并安装在封装基板上，然后使用微小的焊点或导电胶水进行连接。

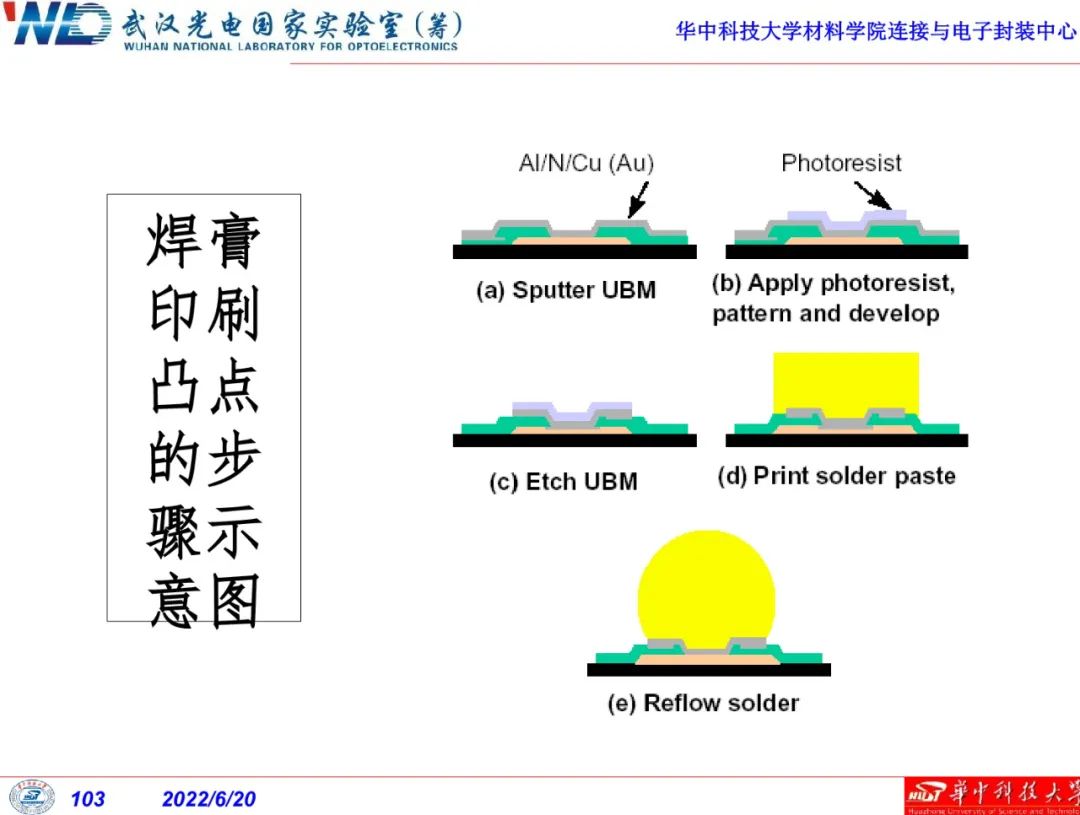

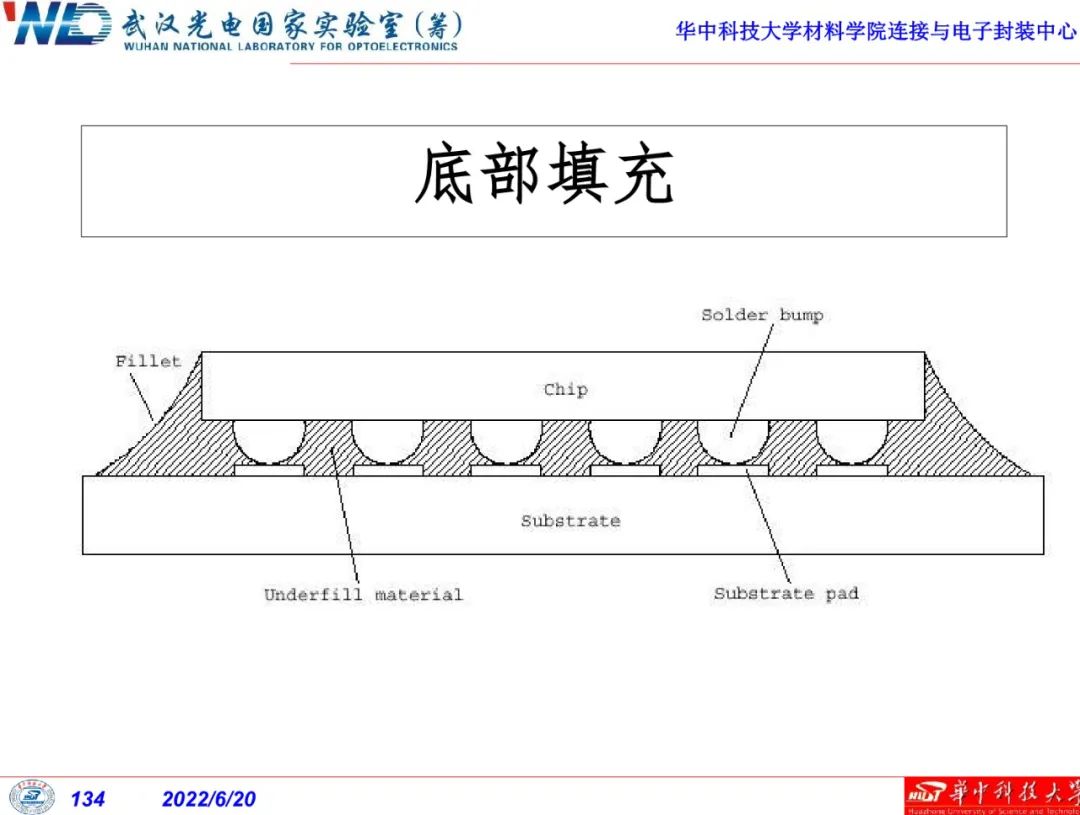

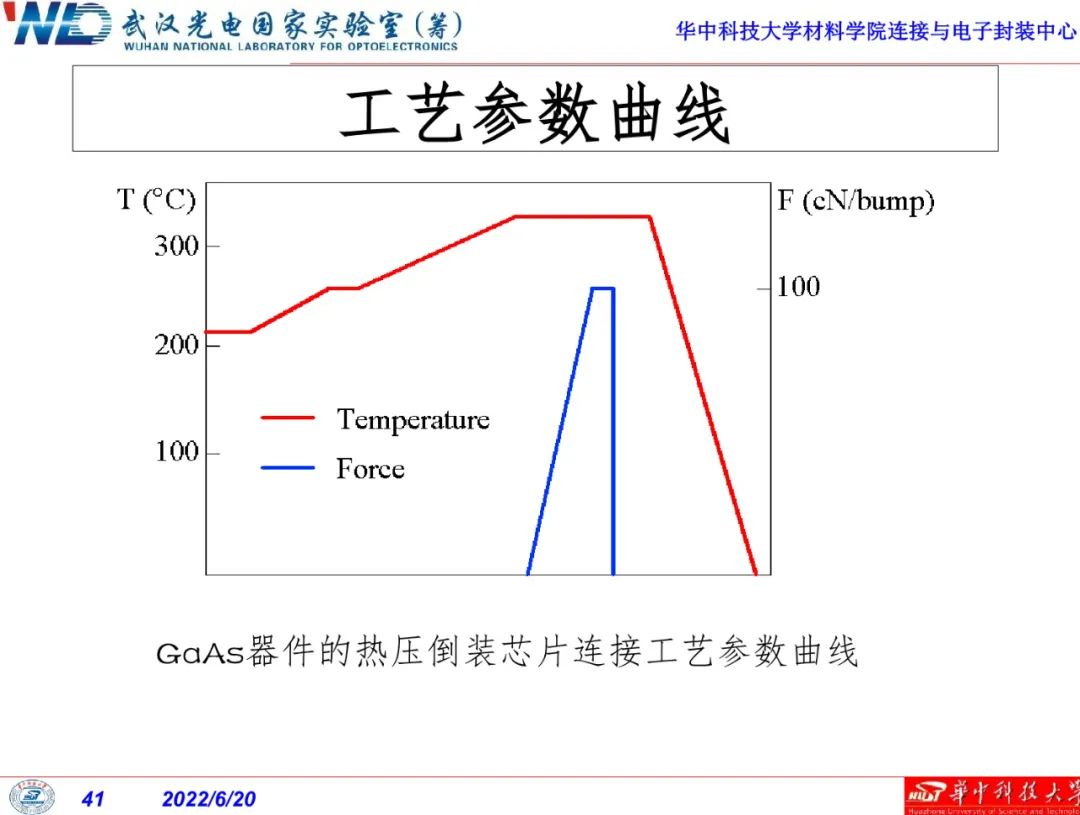

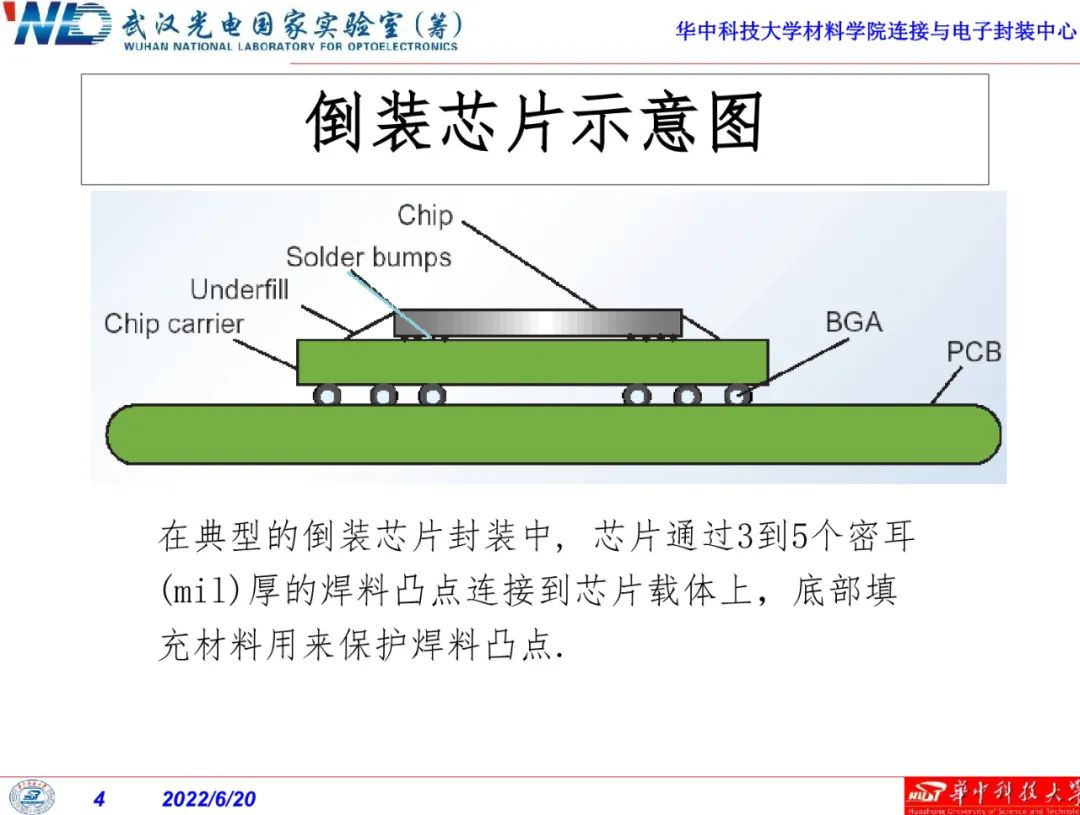

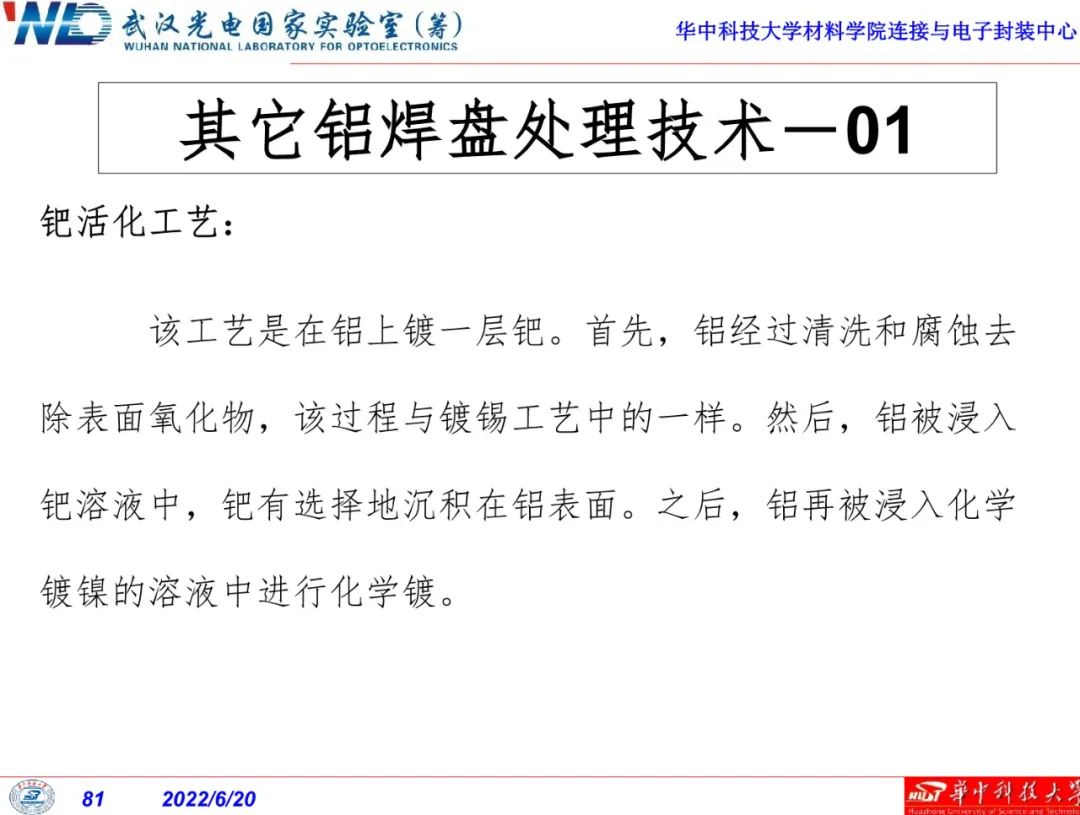

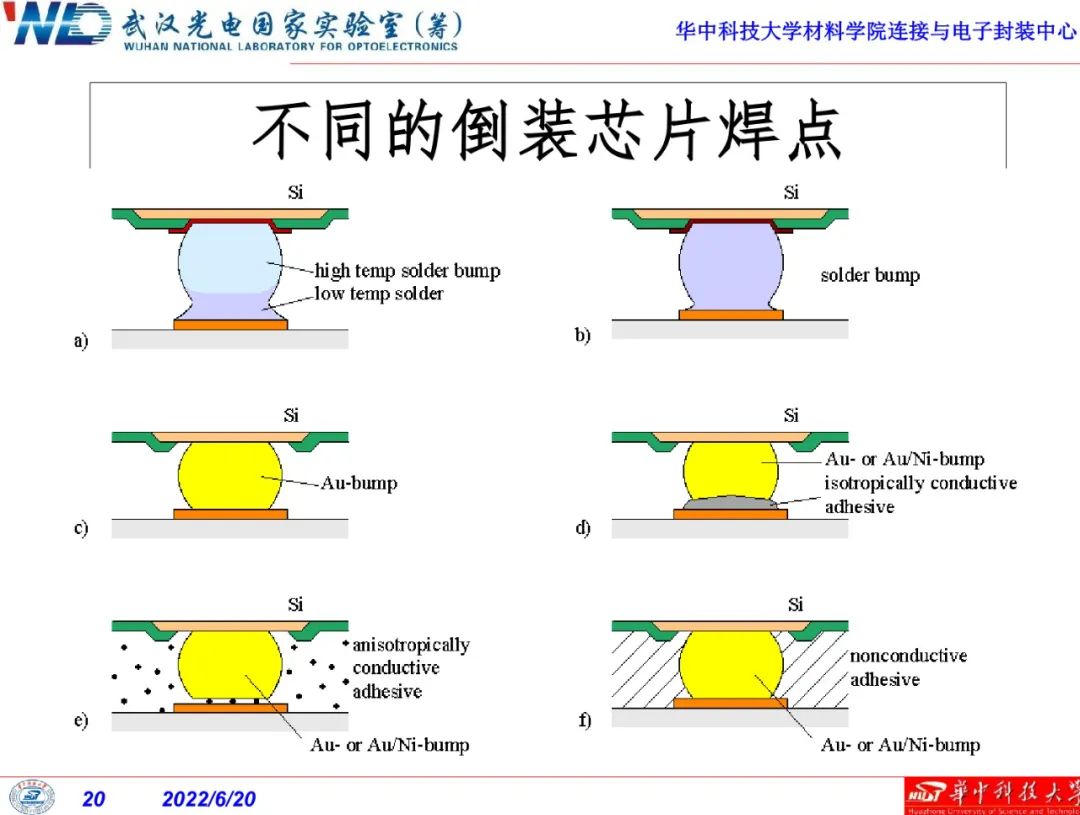

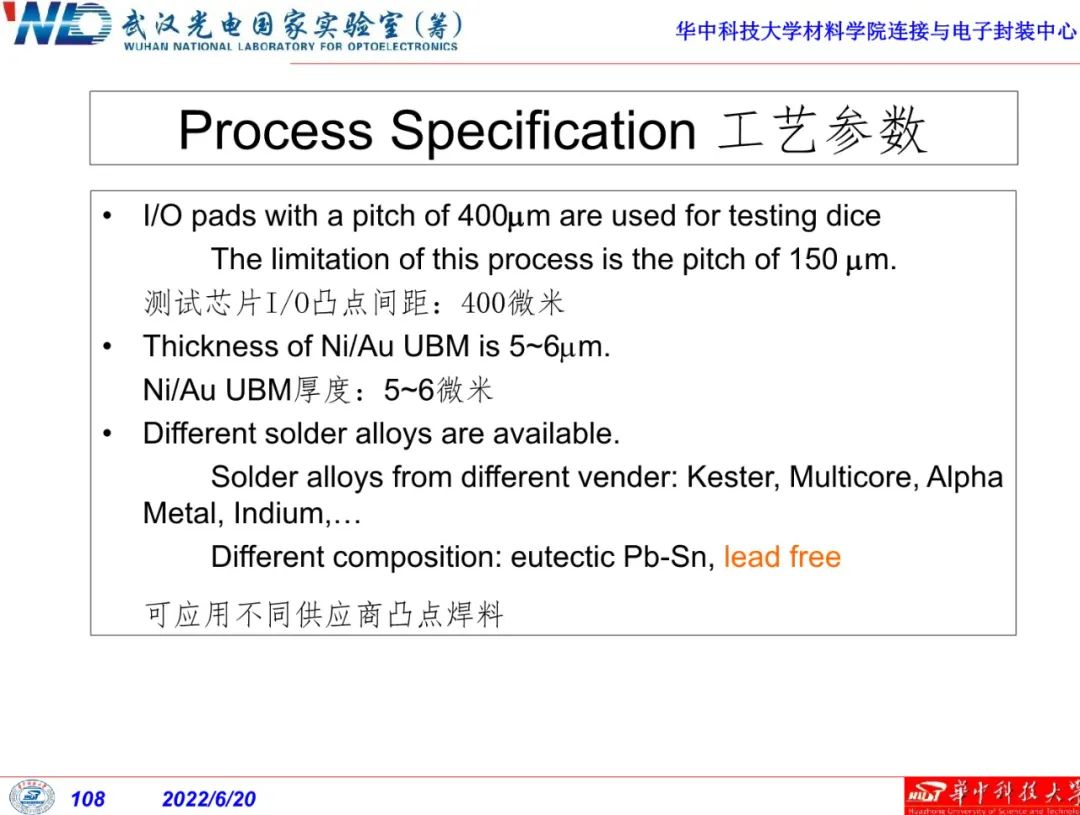

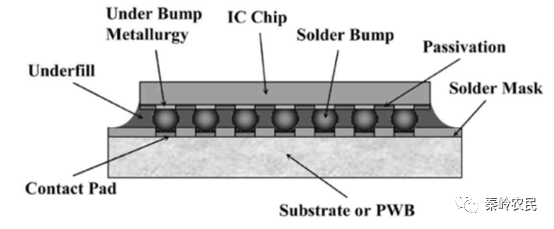

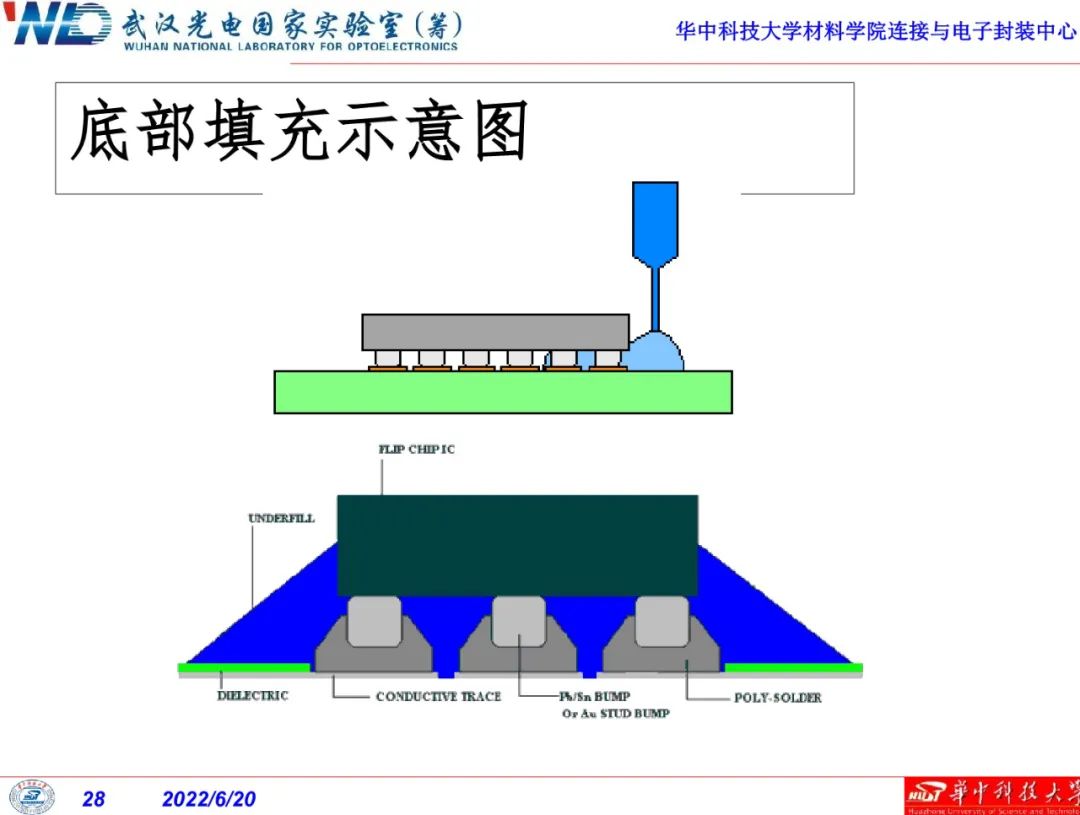

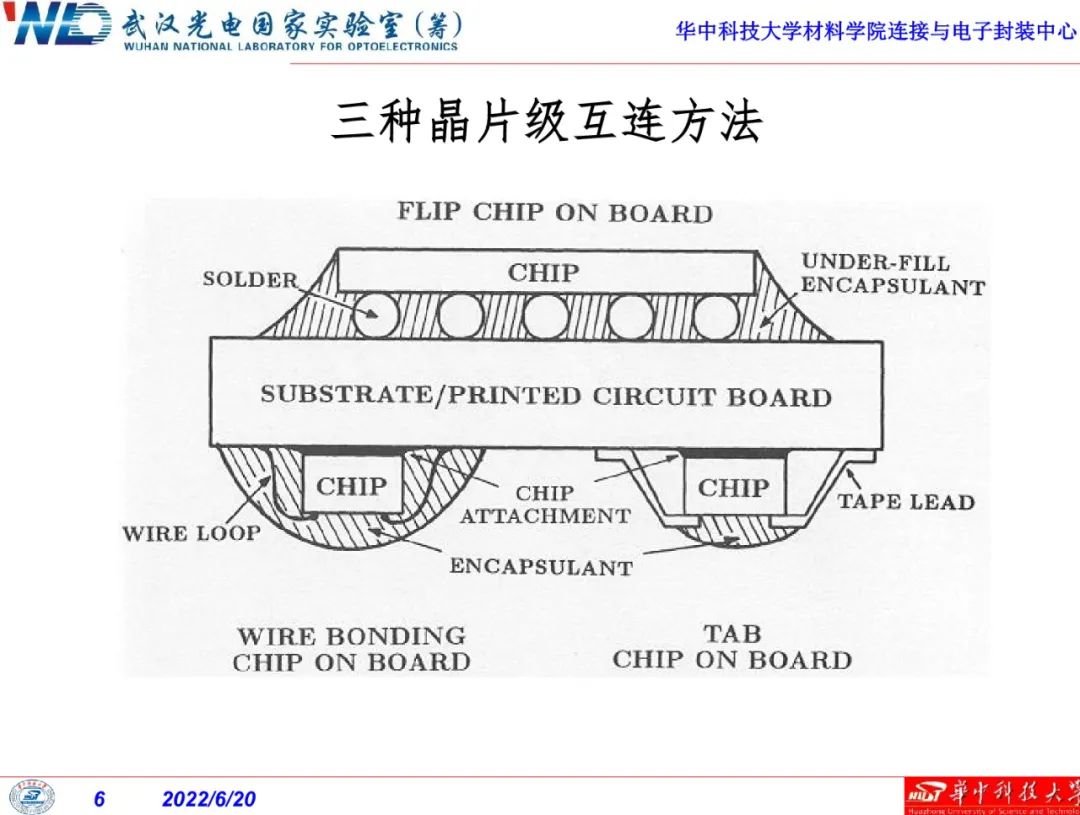

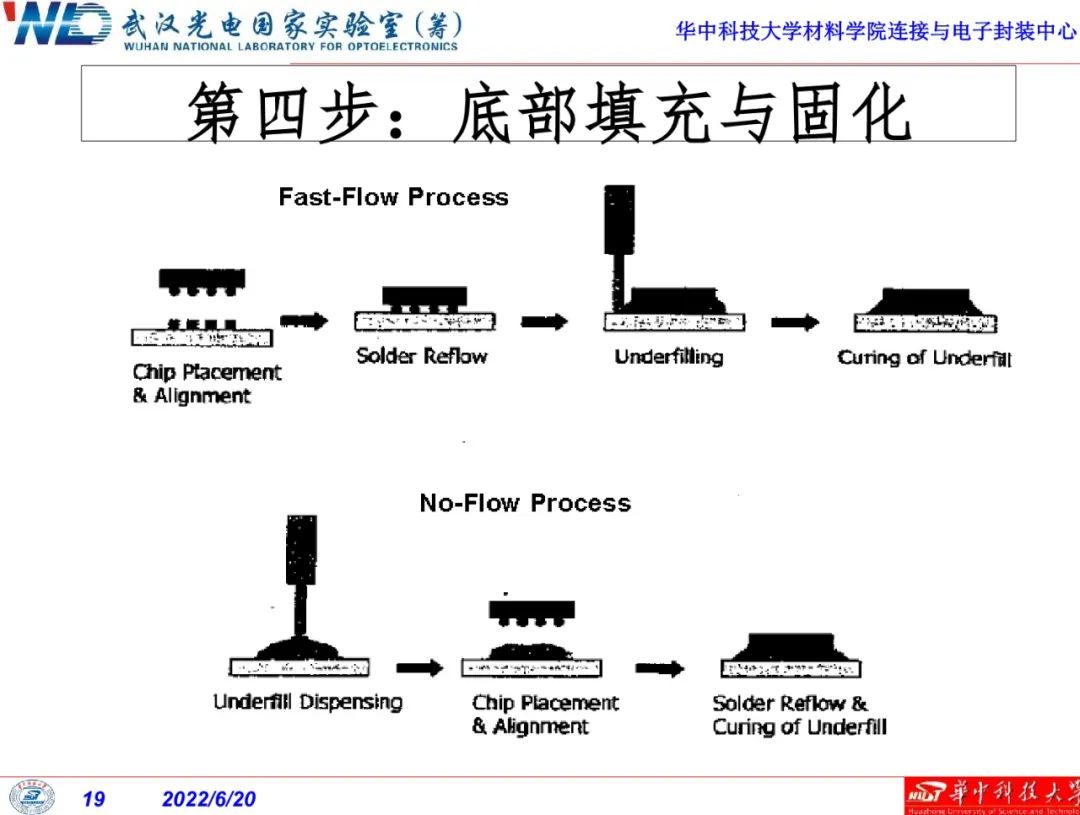

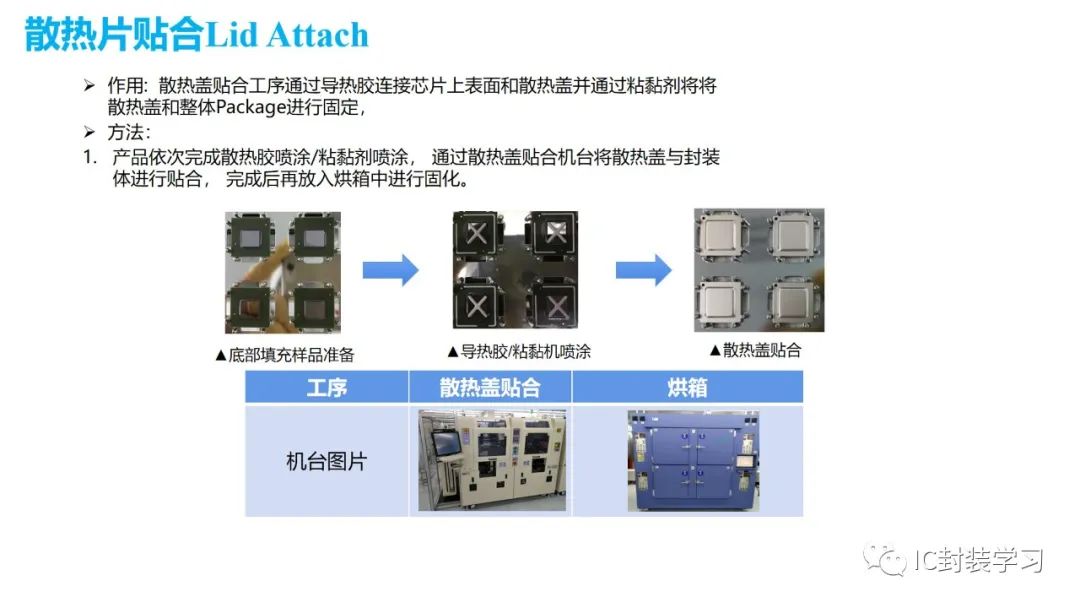

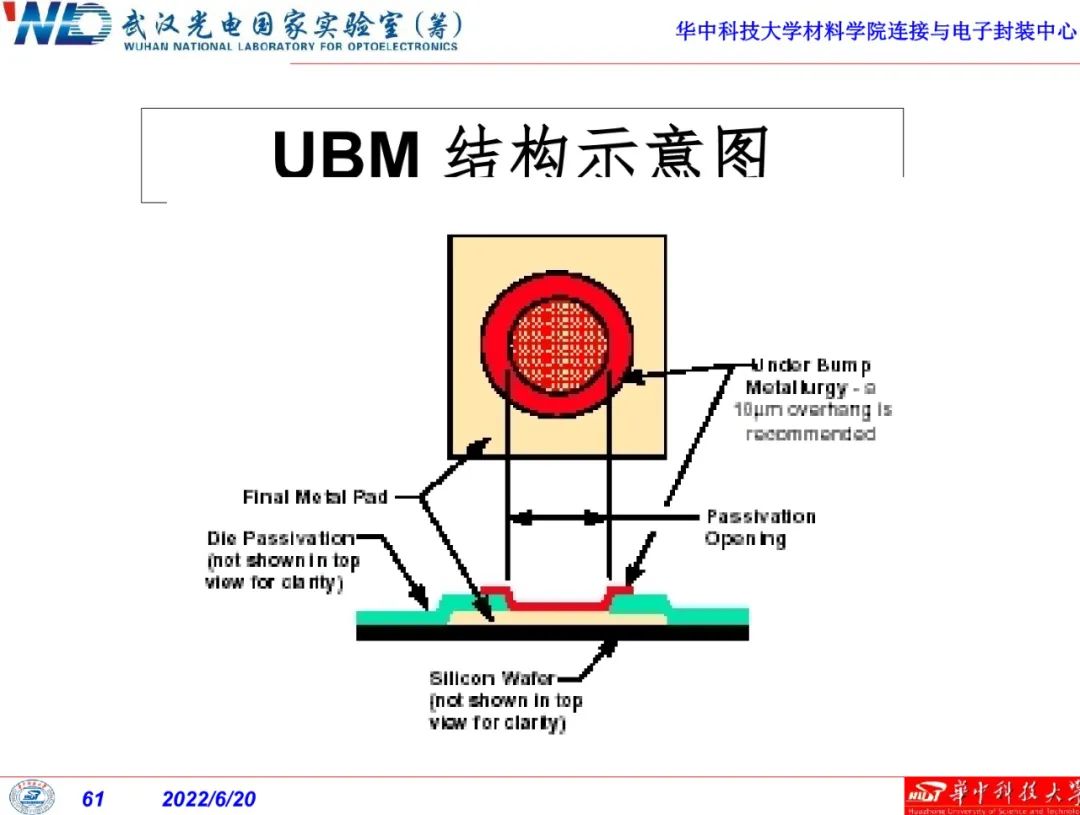

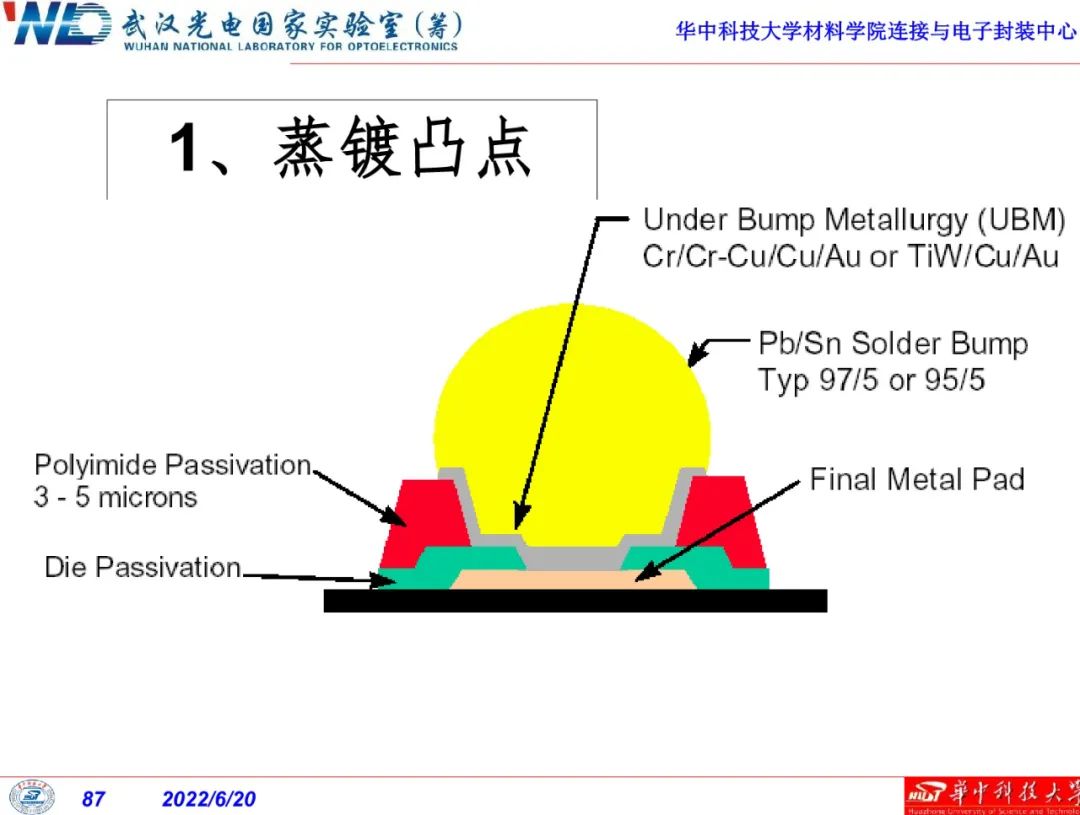

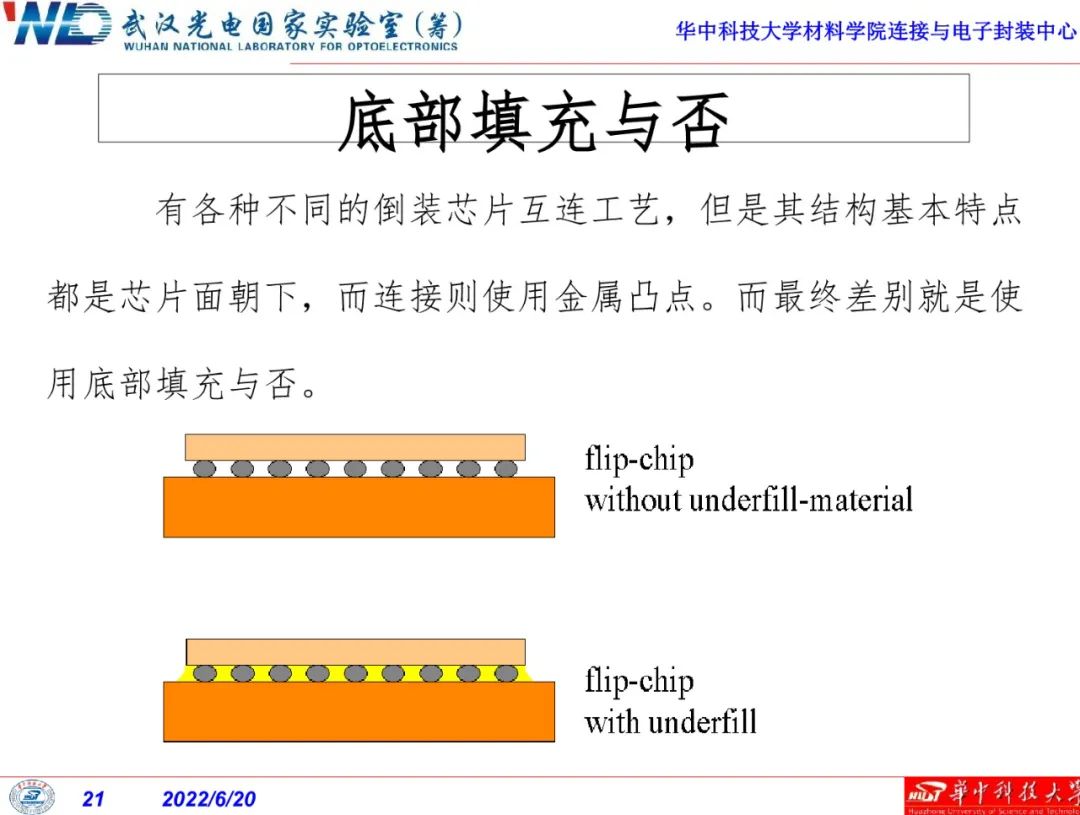

图1 倒装芯片封装基本结构

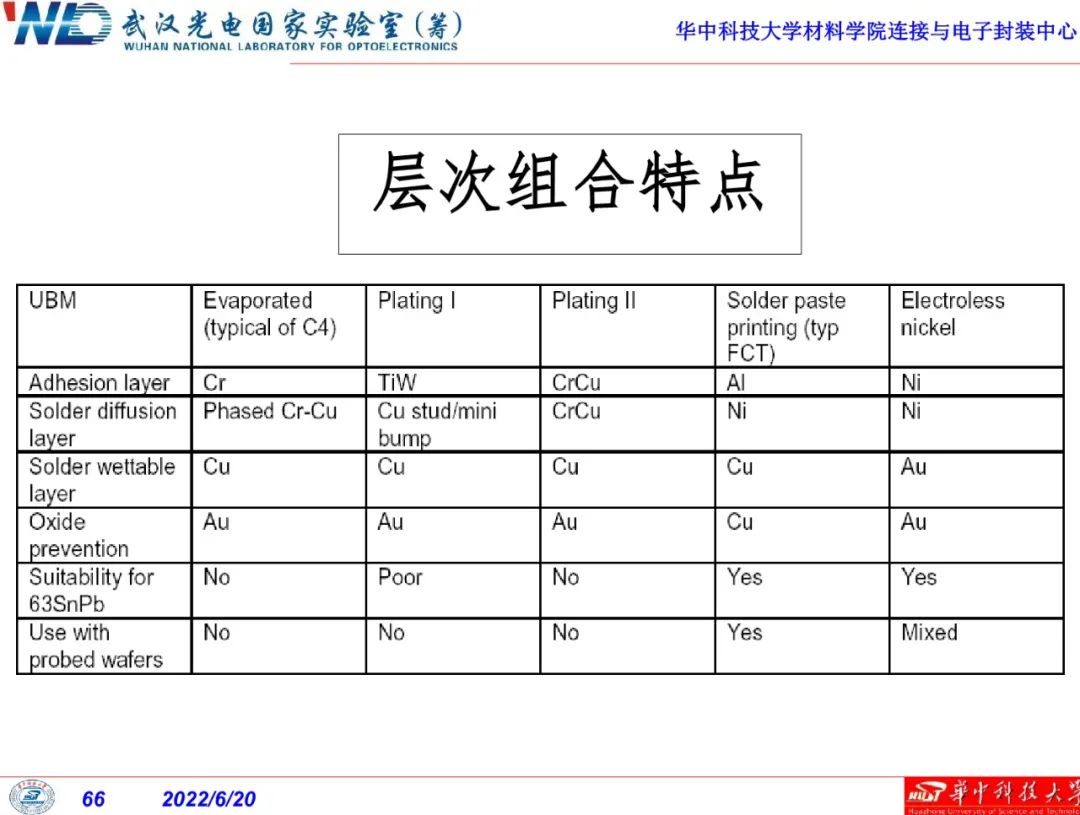

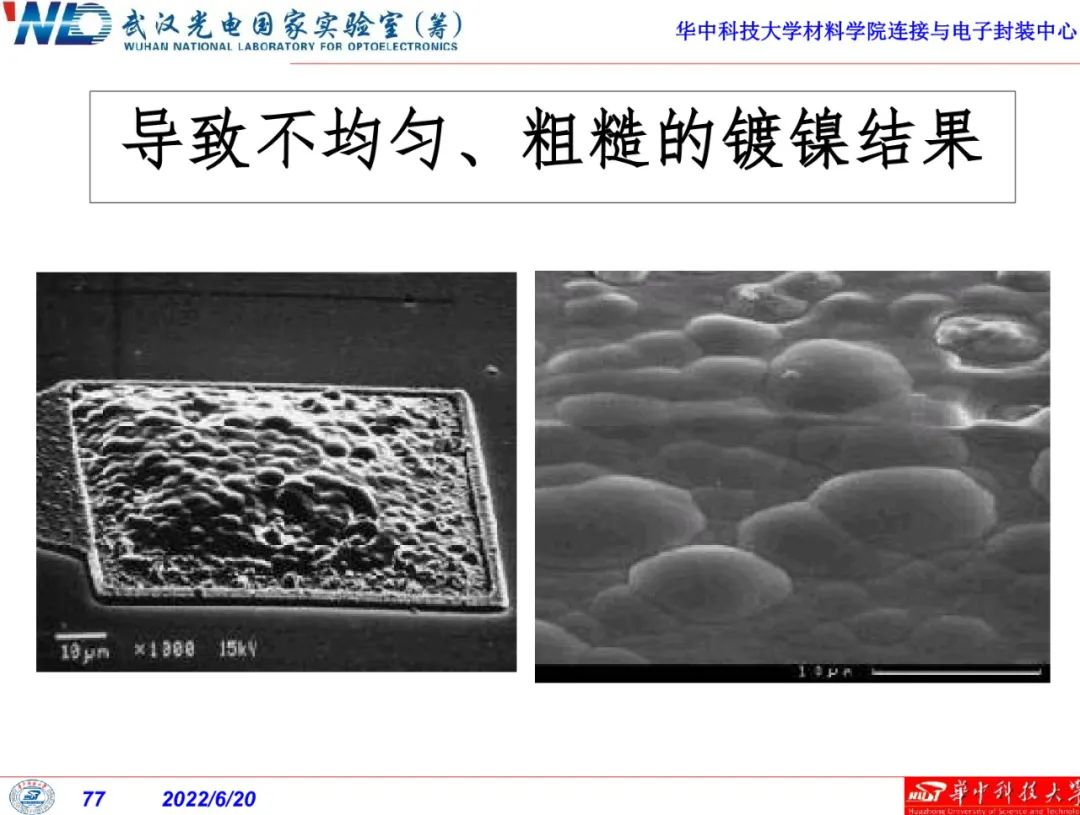

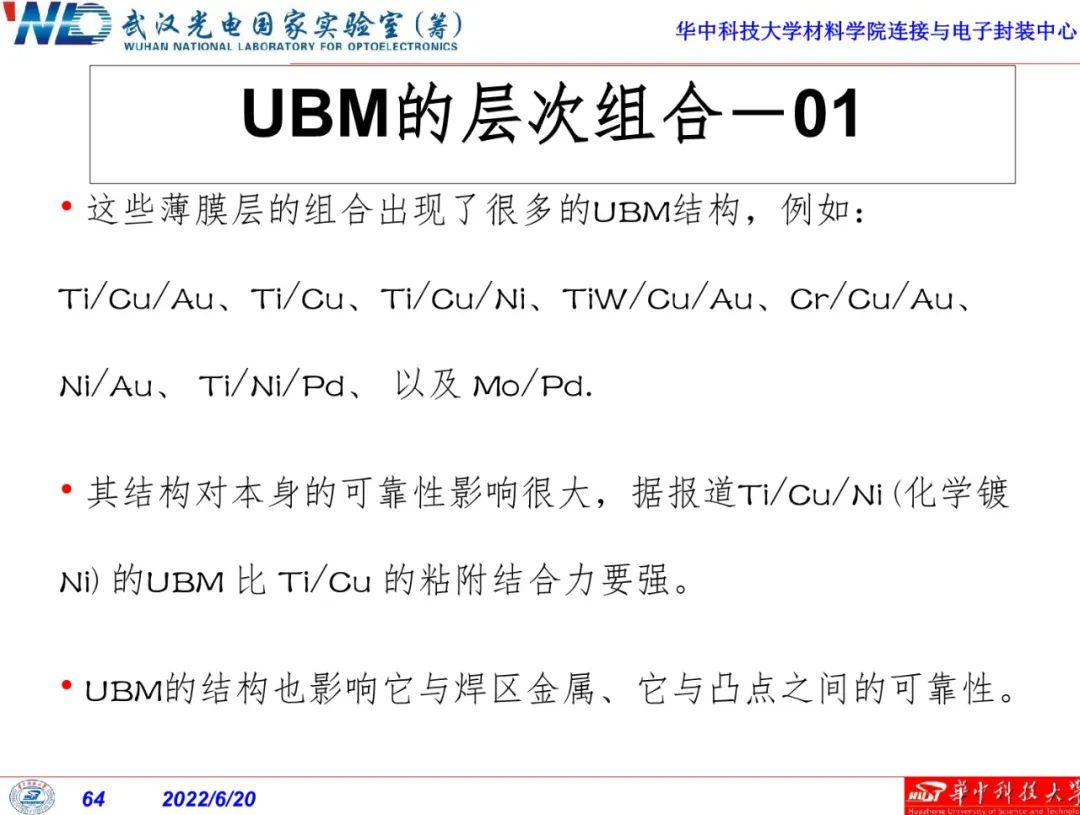

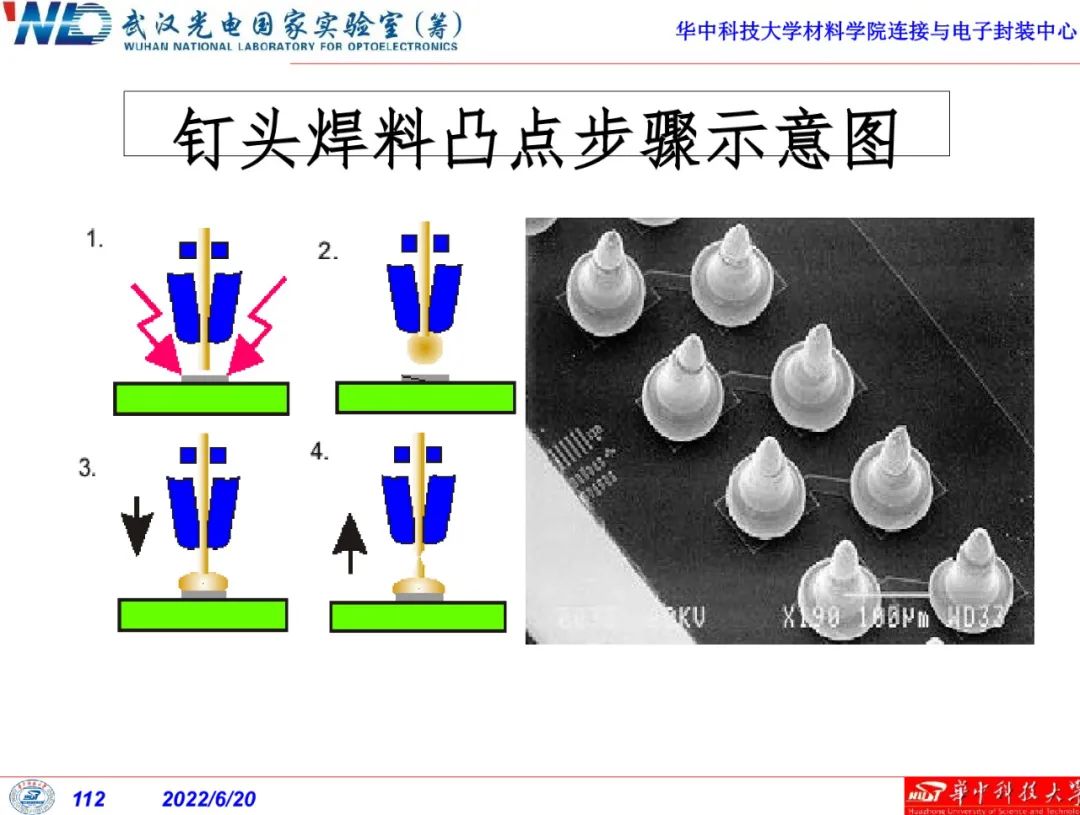

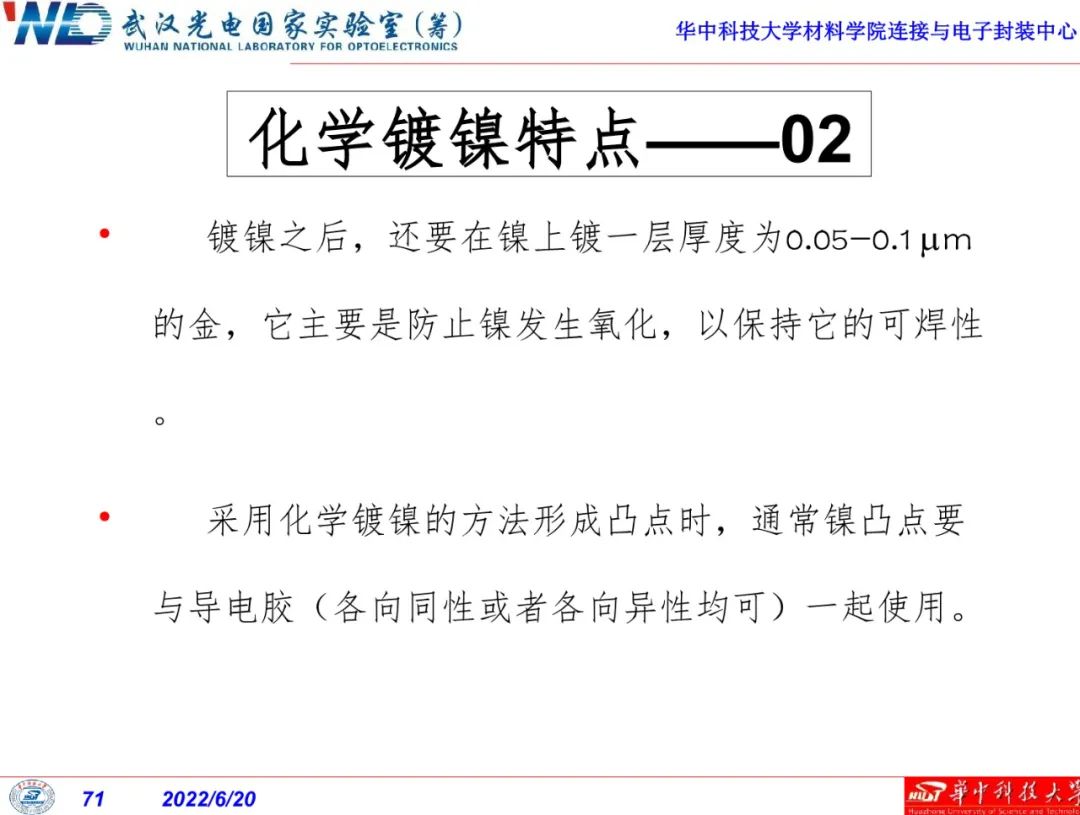

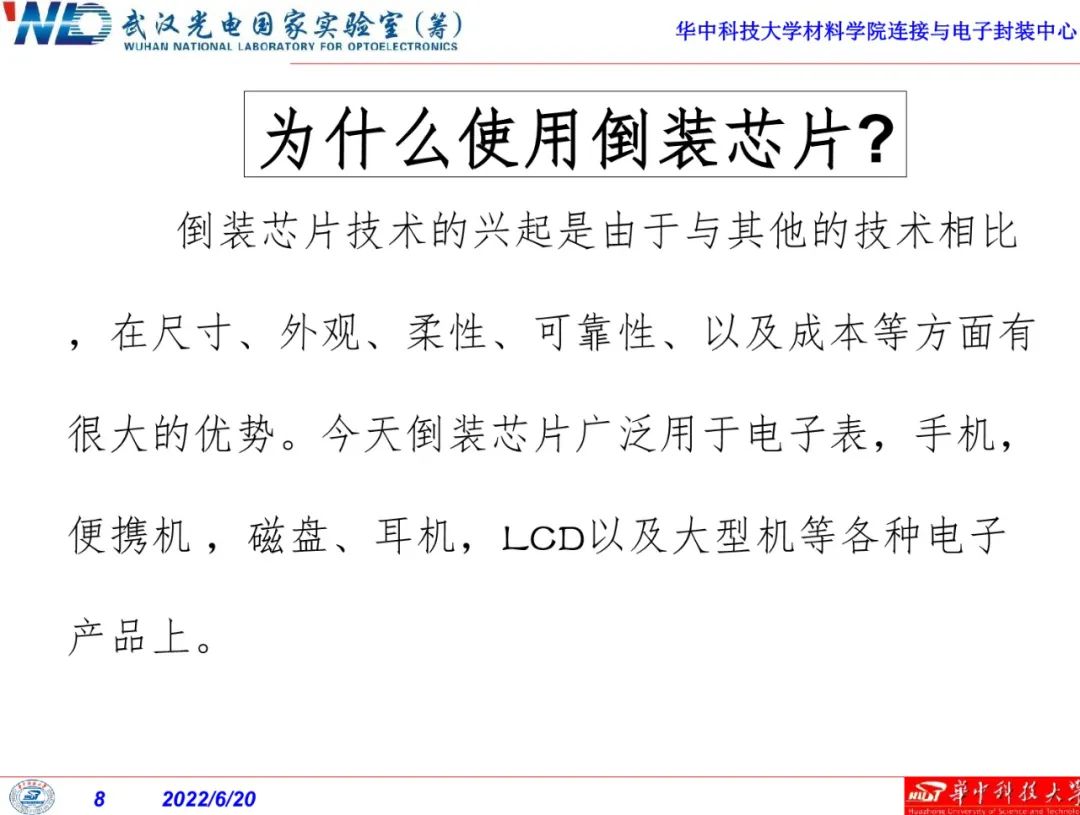

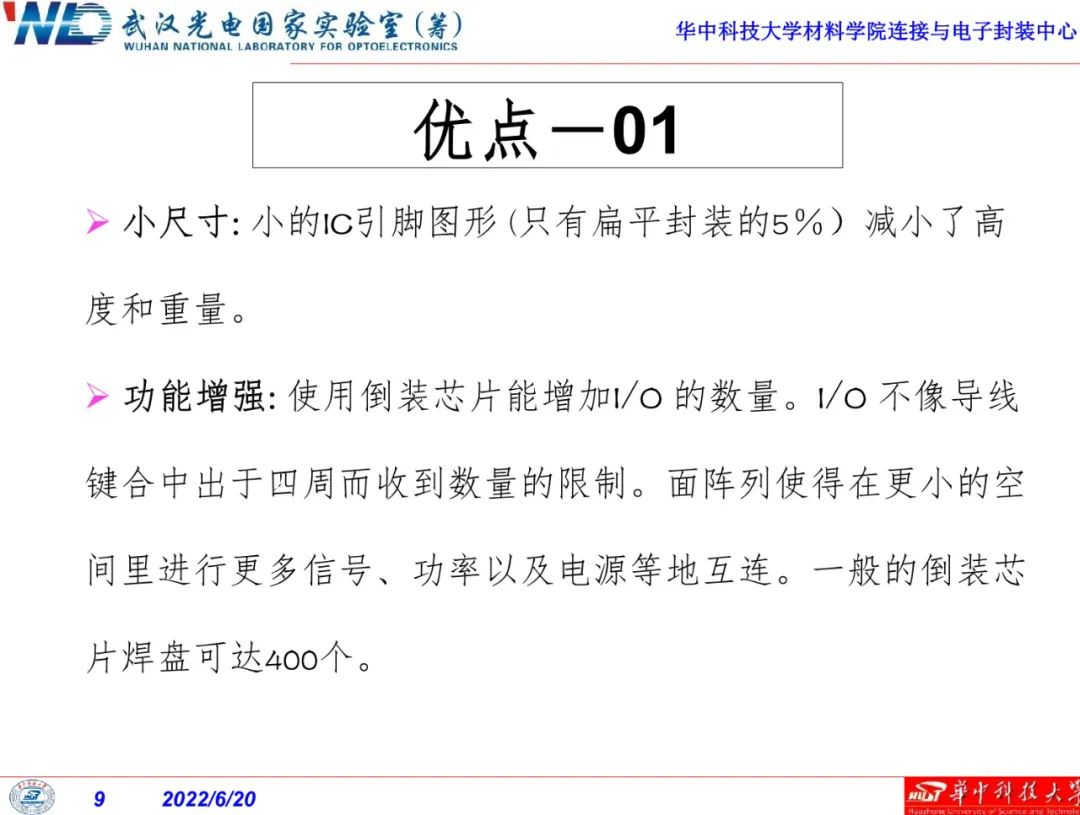

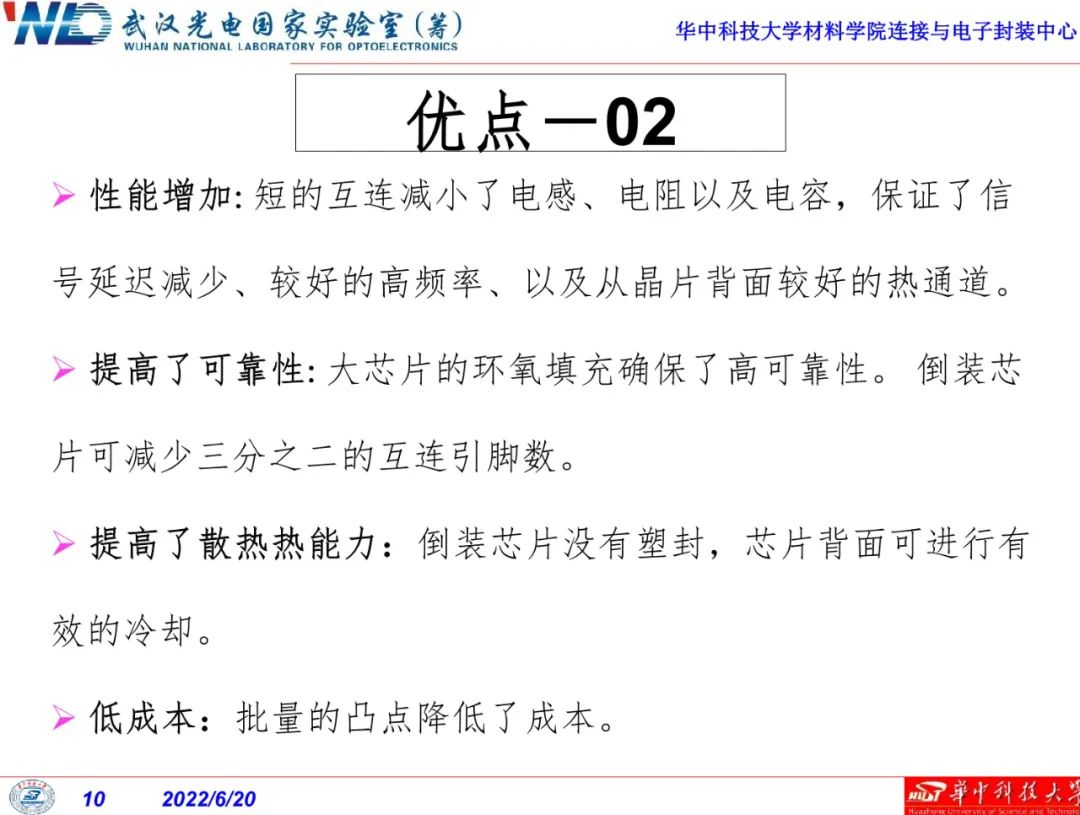

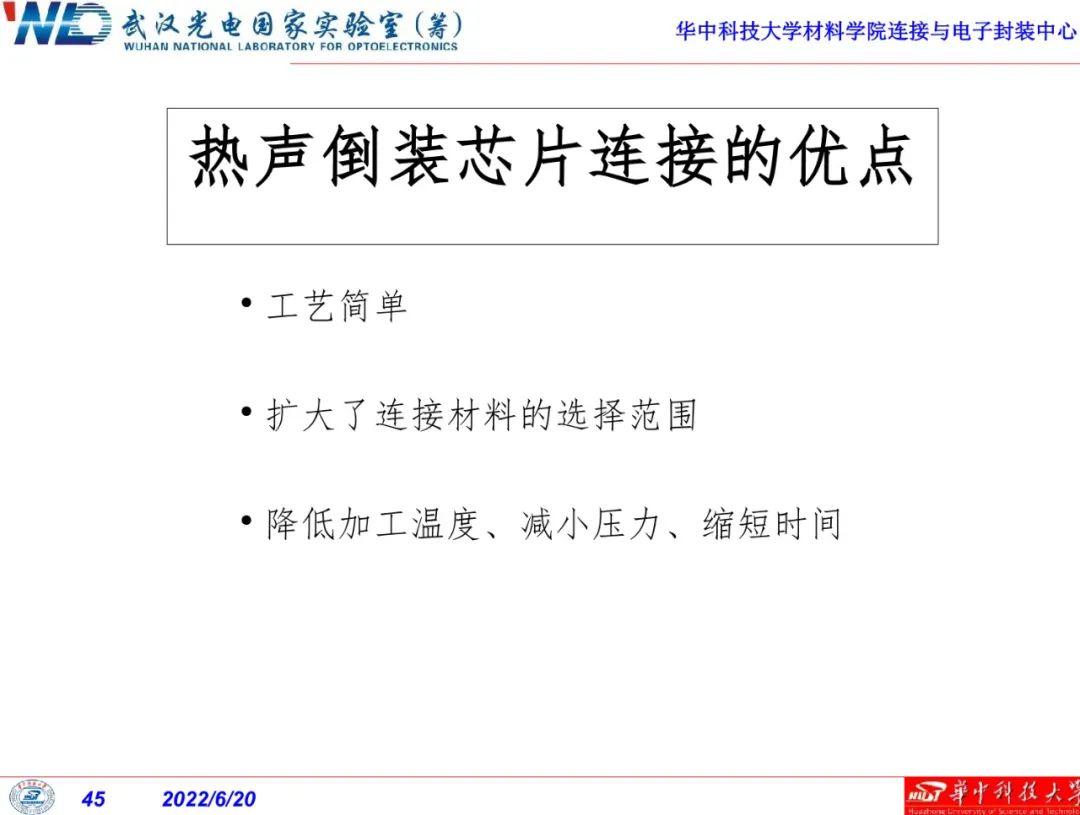

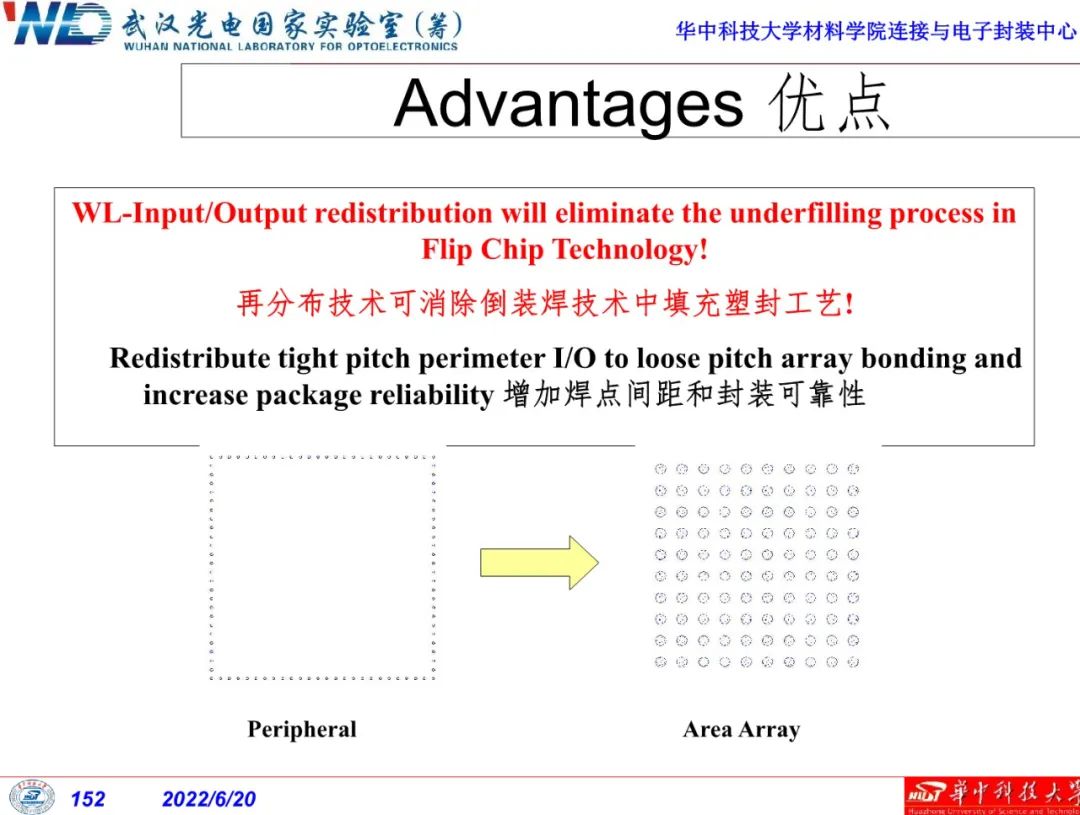

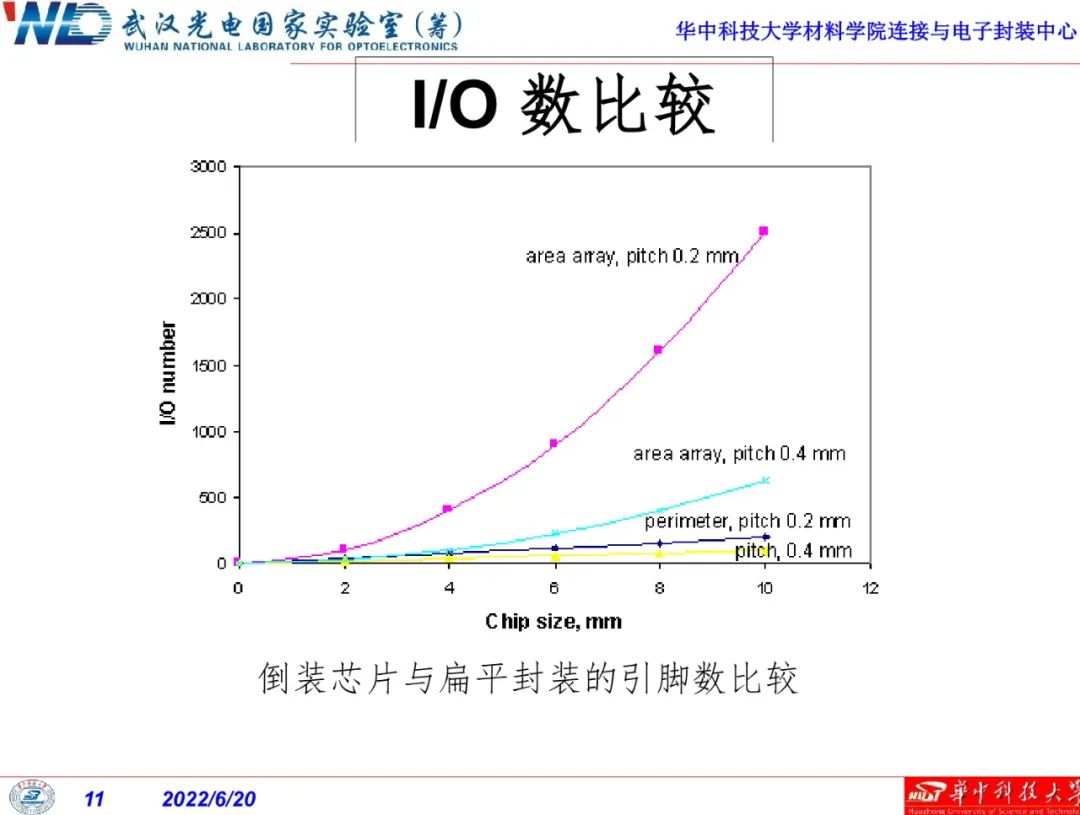

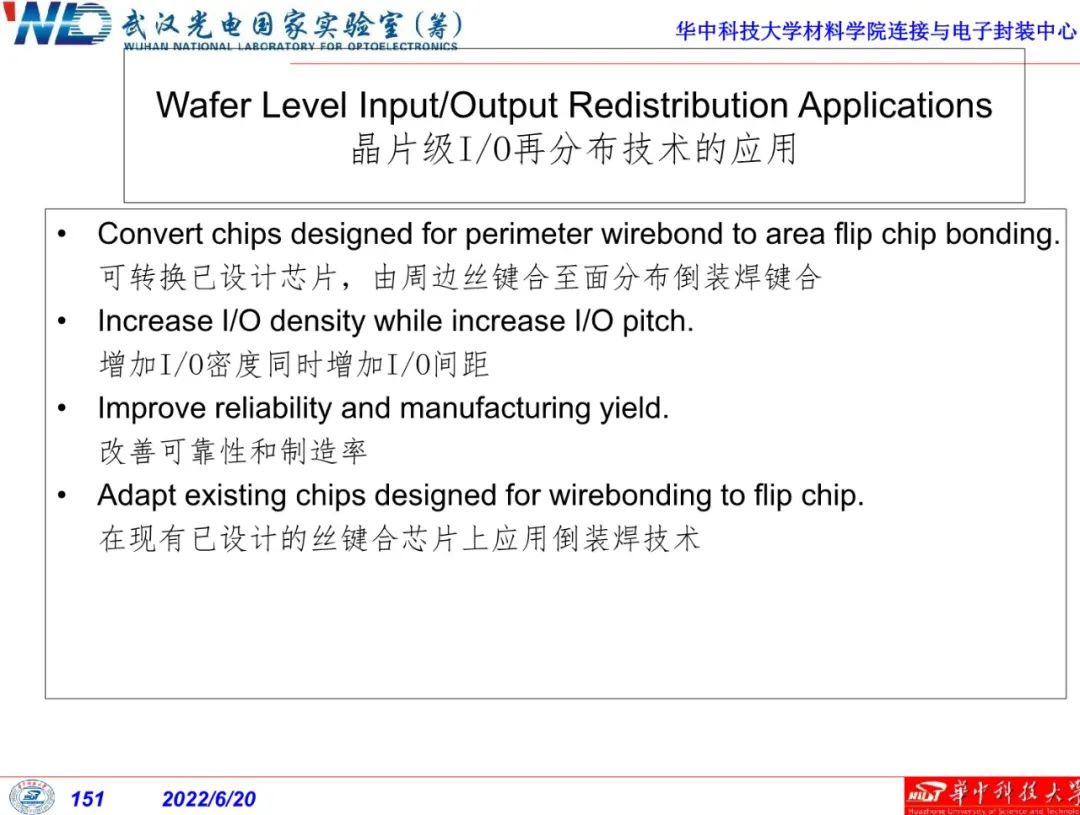

倒装芯片技术优势：

尺寸更小：相比传统封装技术，倒装芯片技术更加紧凑，可以显著减小电子产品的尺寸和厚度。

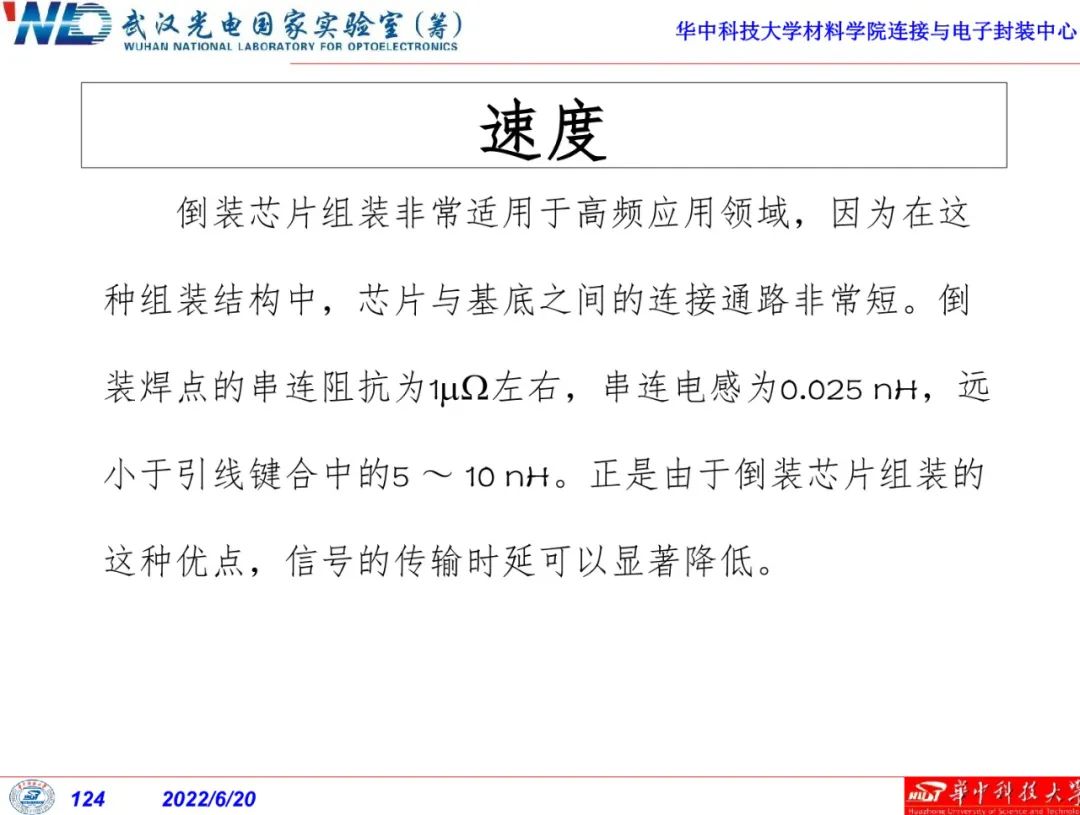

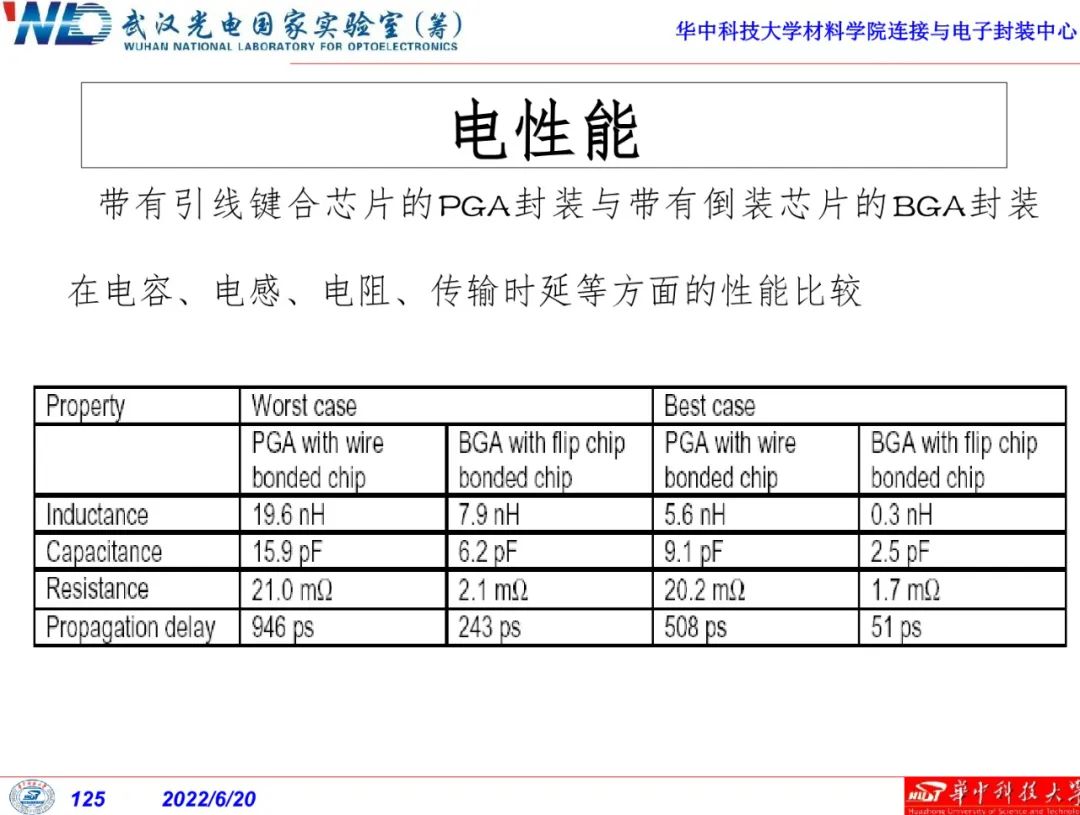

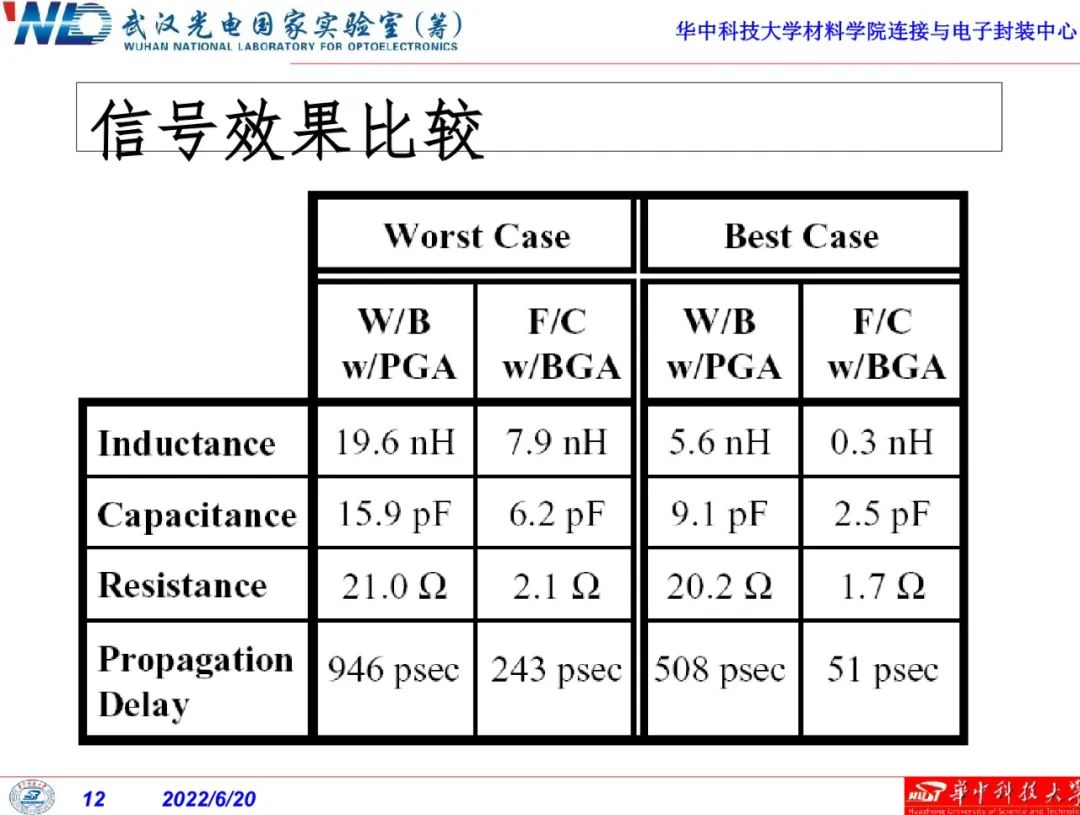

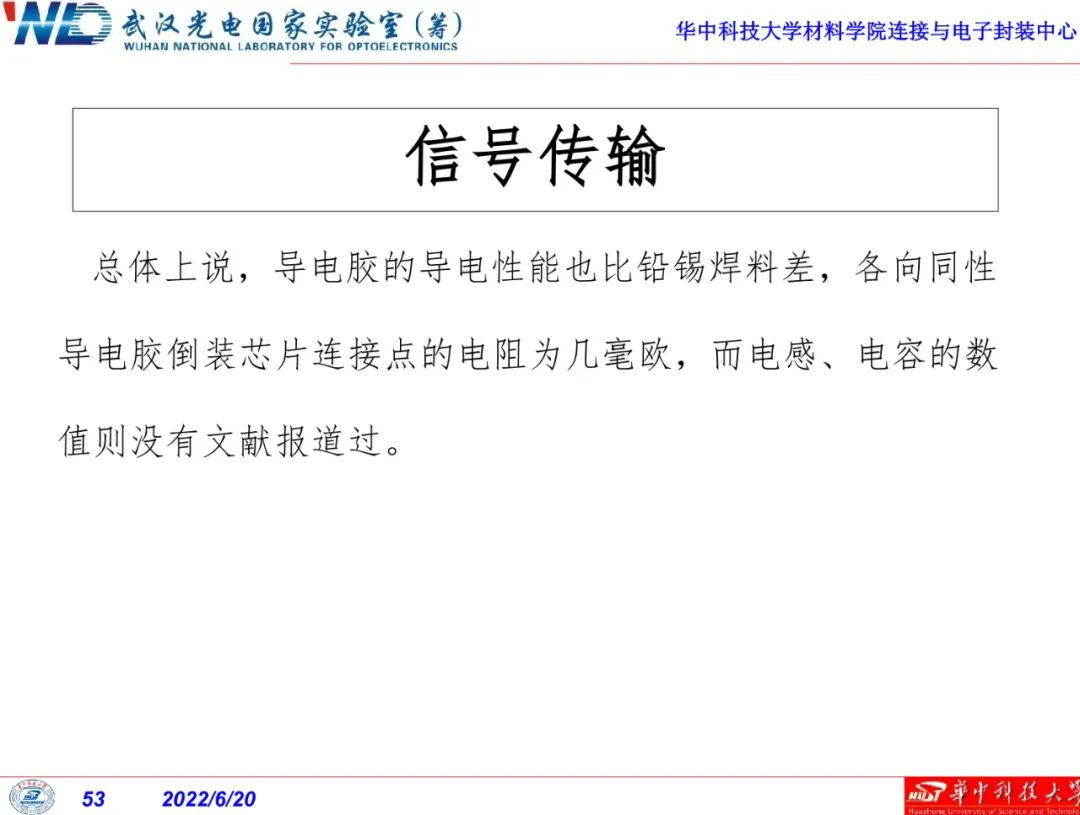

电性能更好：倒装芯片技术可以缩短电信号传输距离，减少电阻、电感等不良影响，提高芯片的电性能。

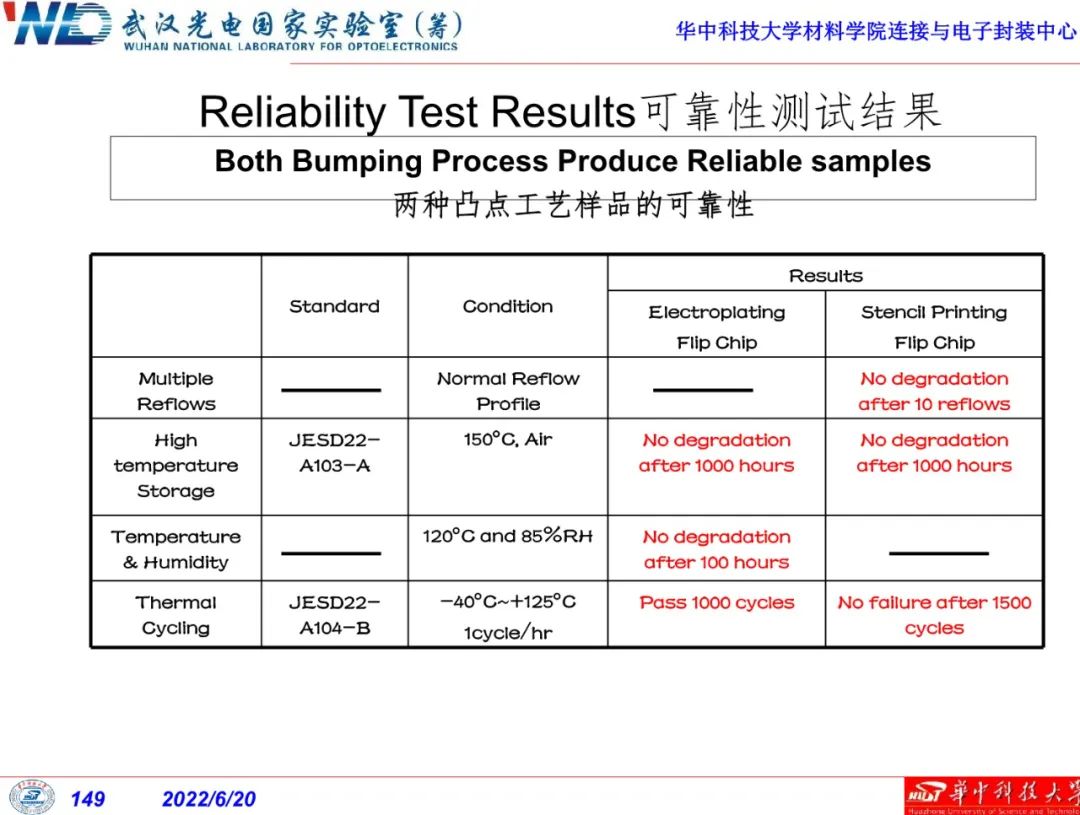

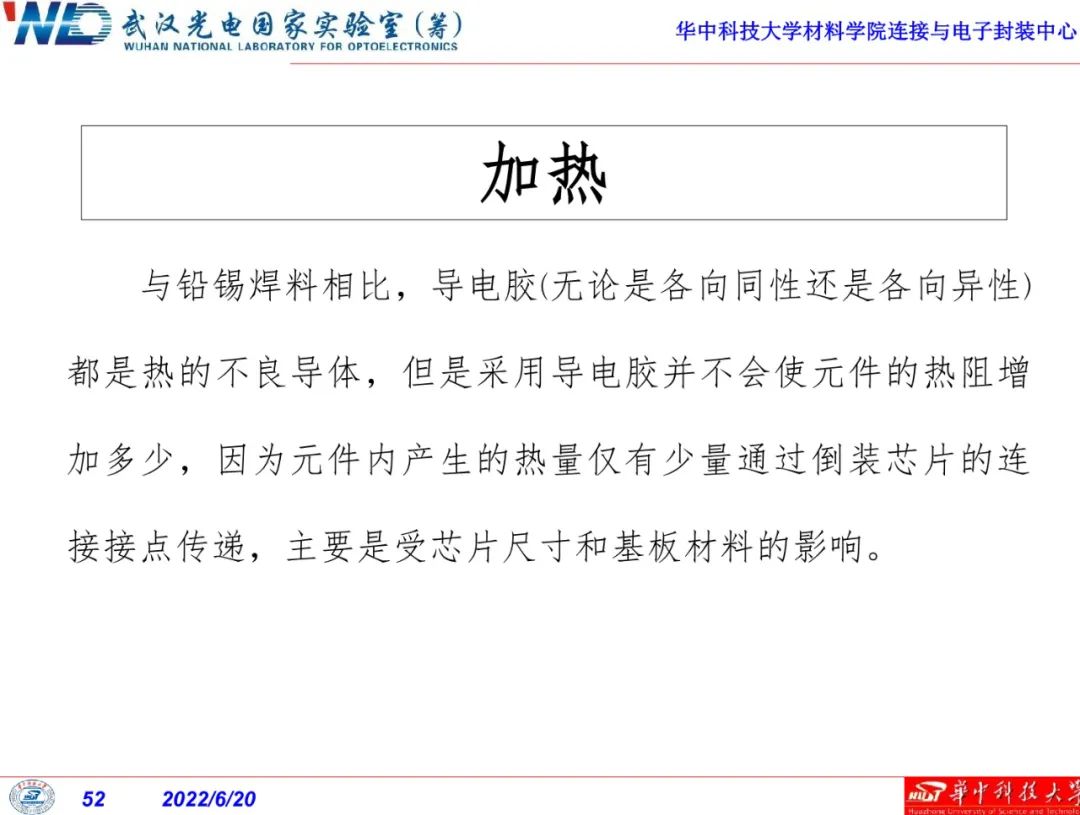

散热更佳：由于芯片直接与封装基板接触，倒装芯片技术可以更好地散热，提高芯片的稳定性和可靠性。

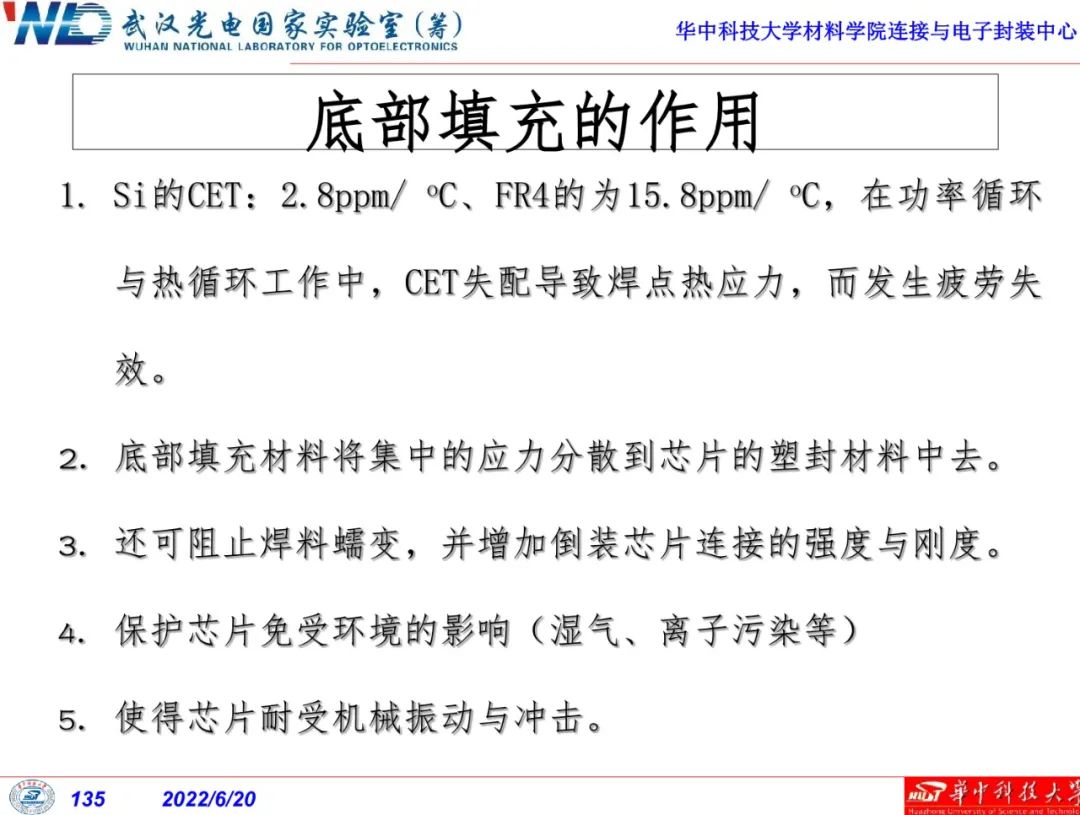

抗冲击性强：倒装芯片技术中的芯片与封装基板紧密结合，具有更高的抗冲击性，对于移动设备和工业应用等领域具有重要意义。

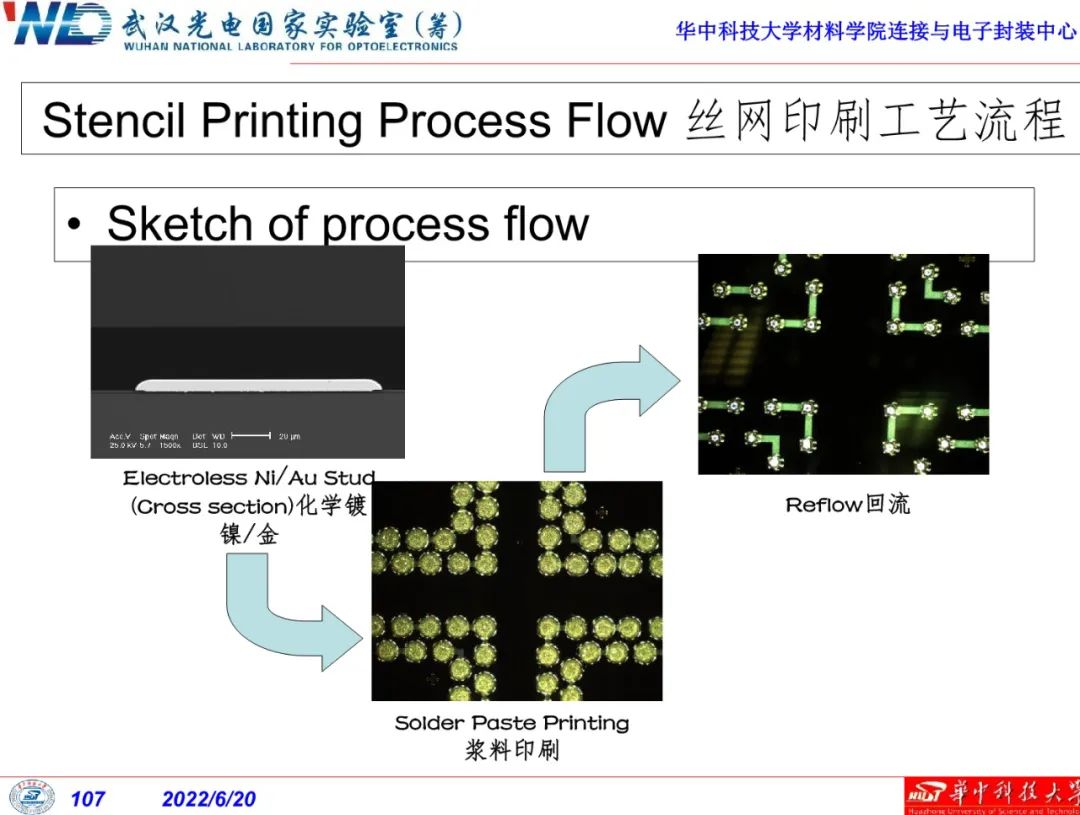

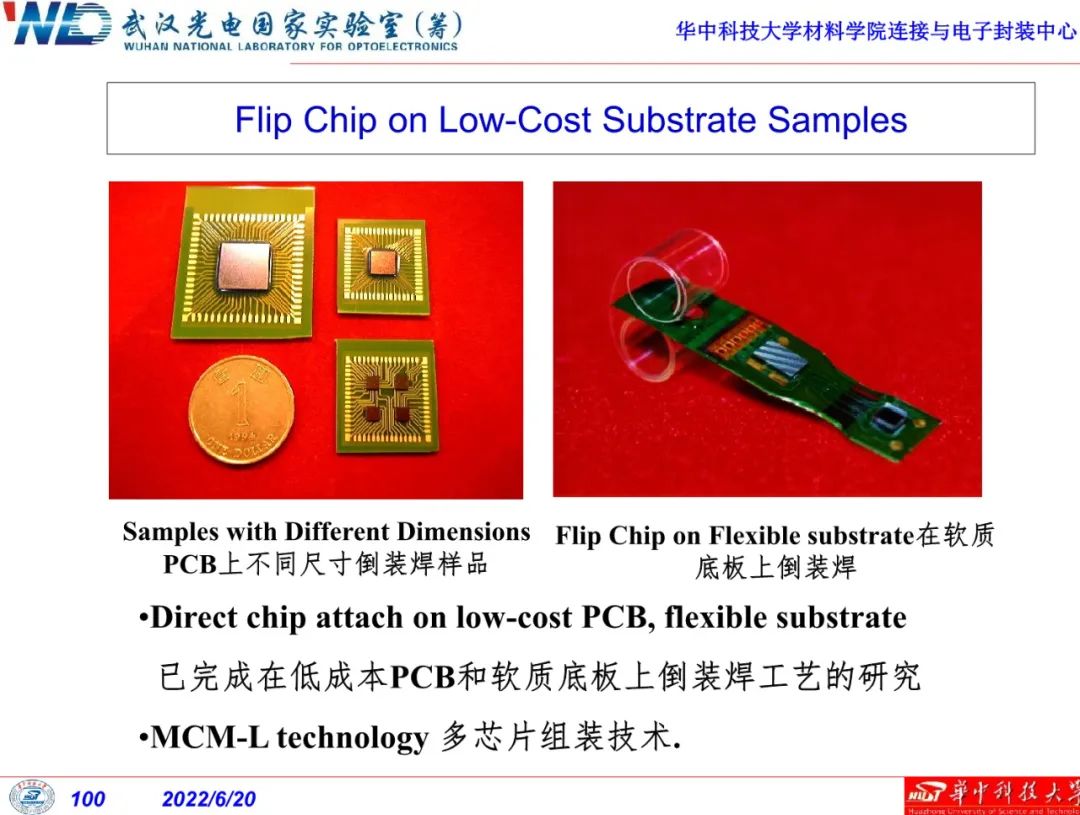

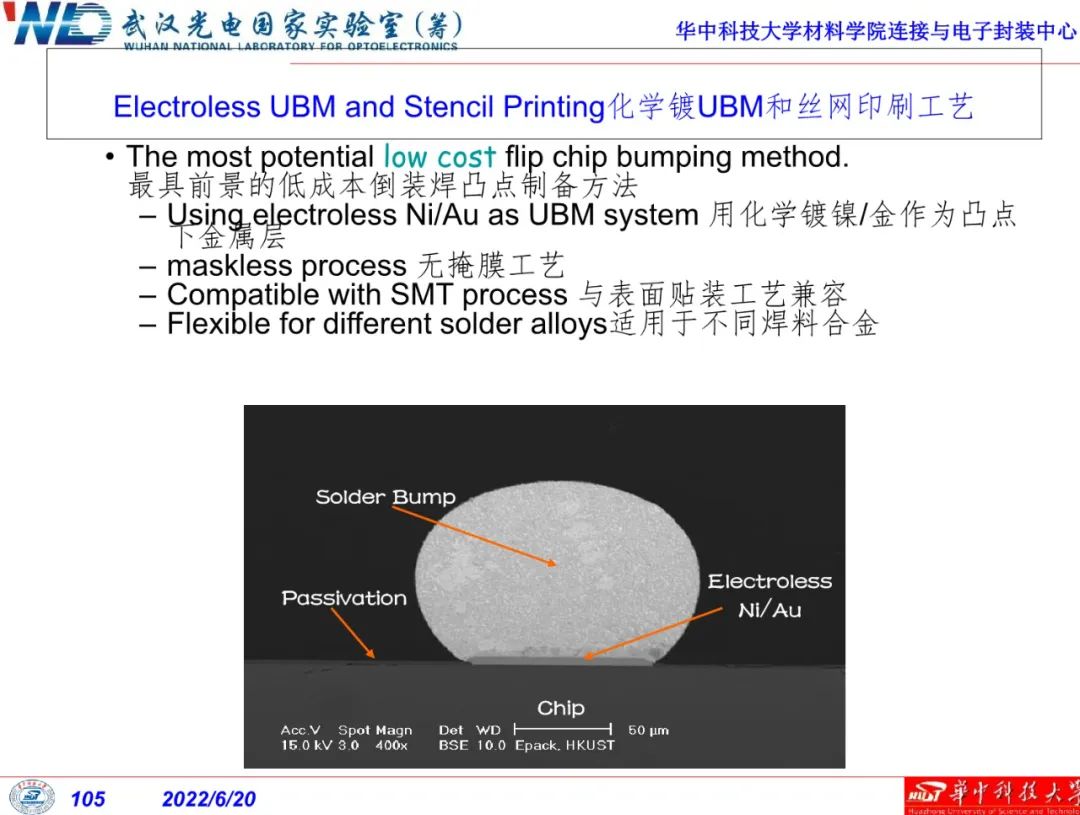

成本更低：倒装芯片技术可以简化封装流程，减少所需材料和设备，降低生产成本。

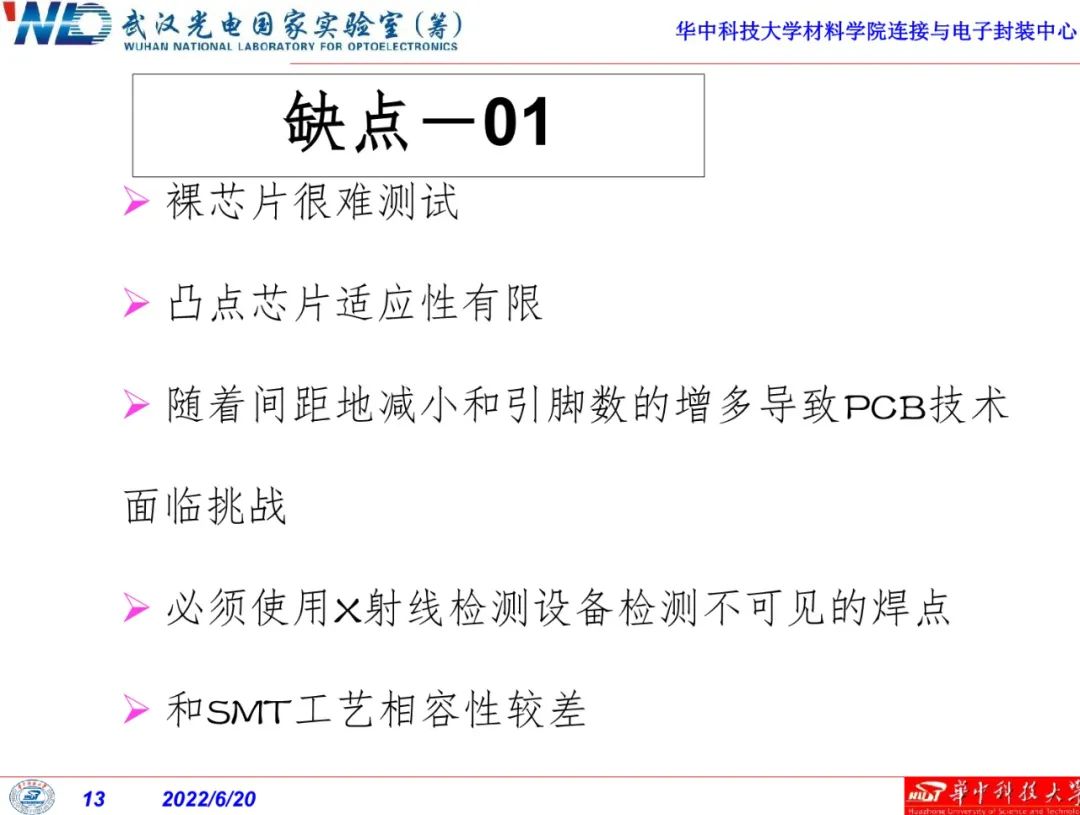

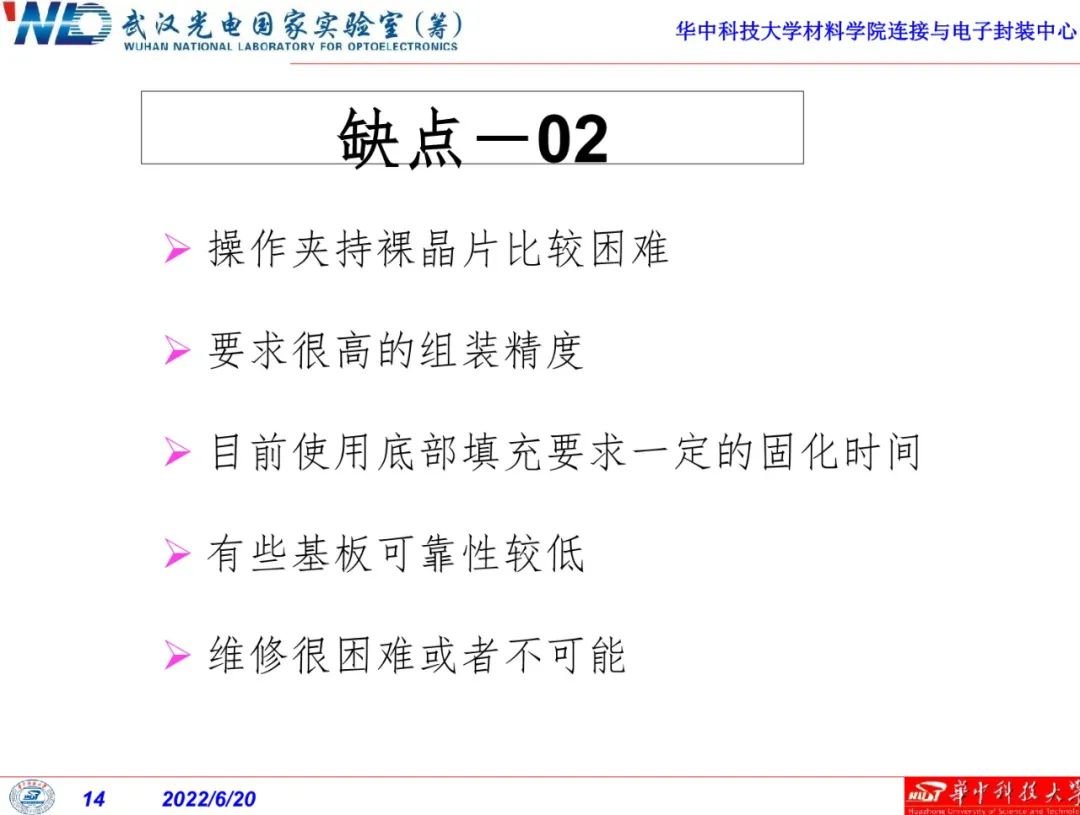

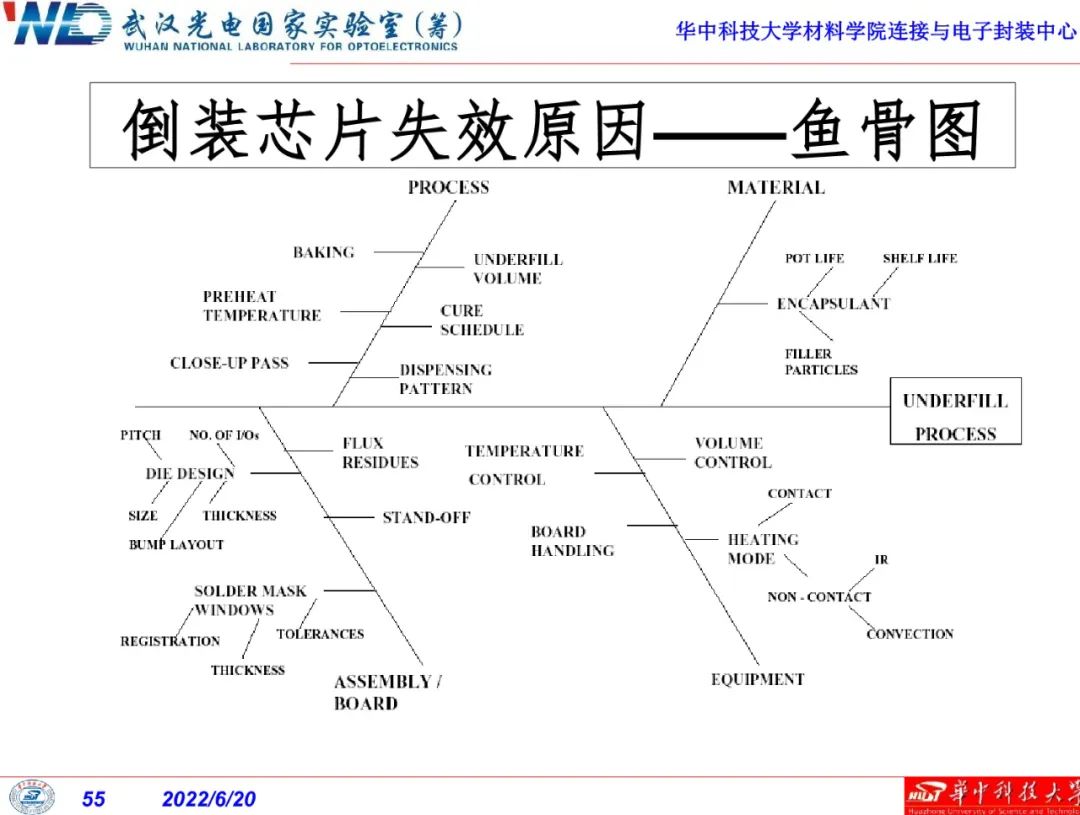

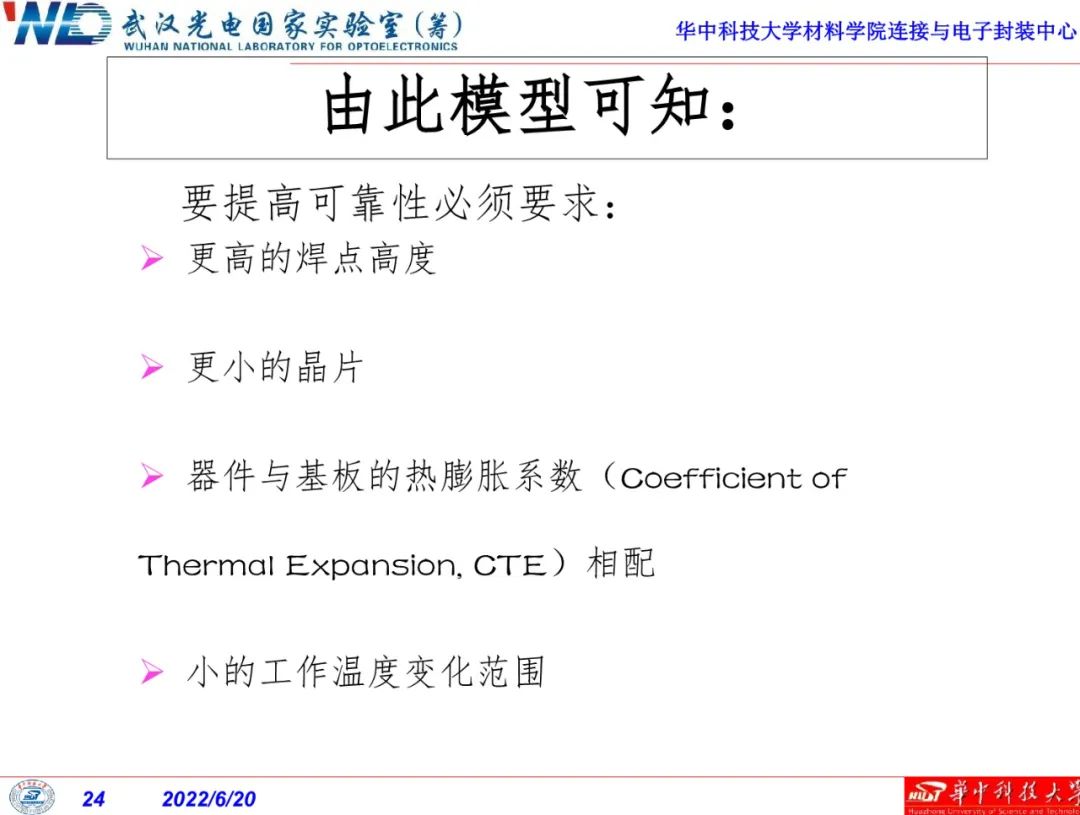

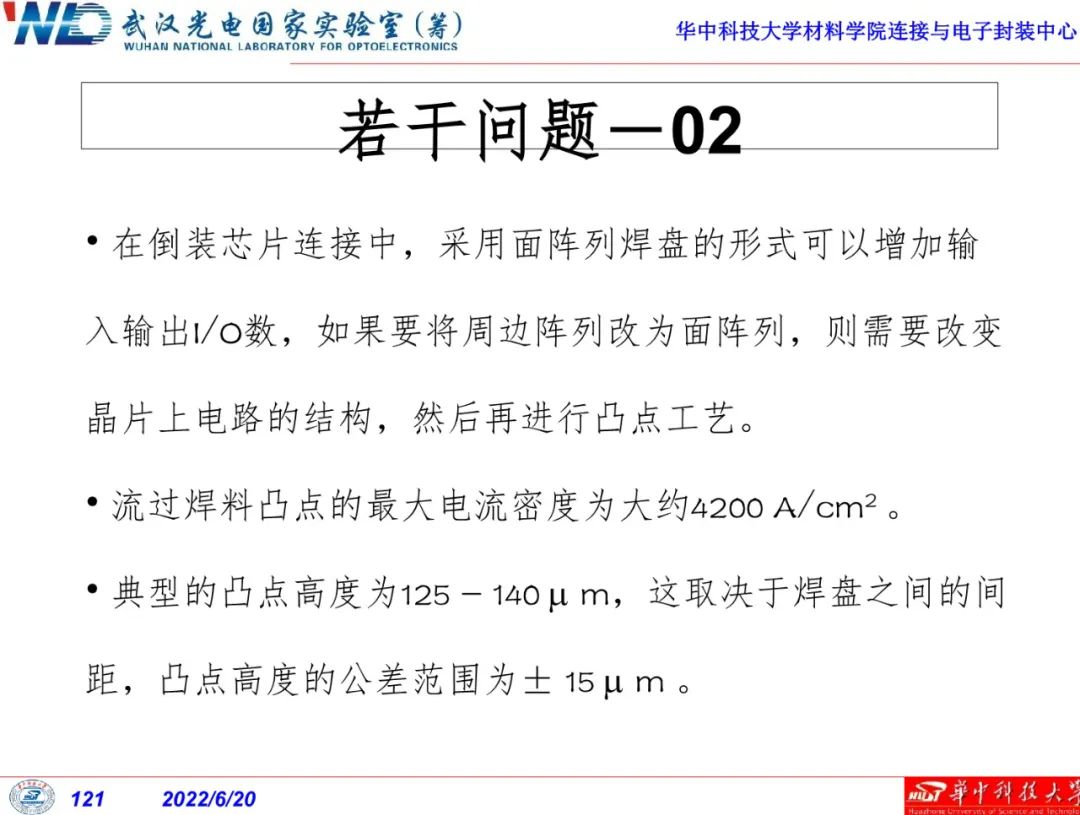

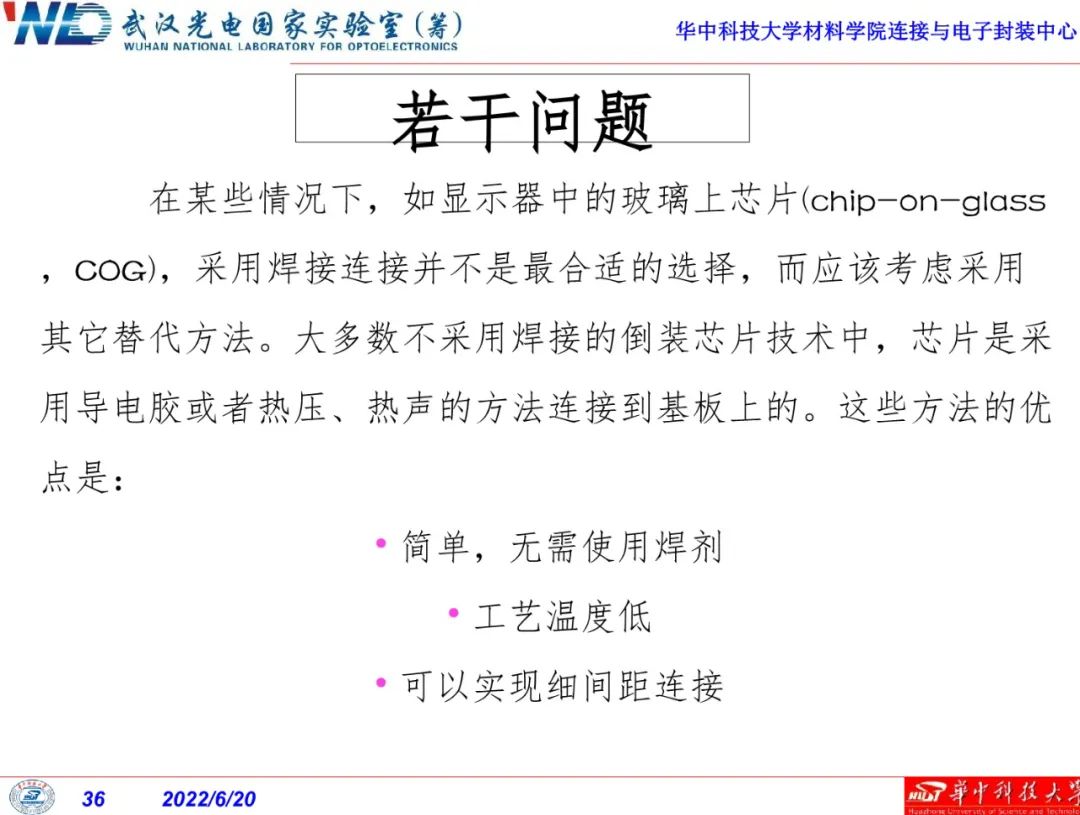

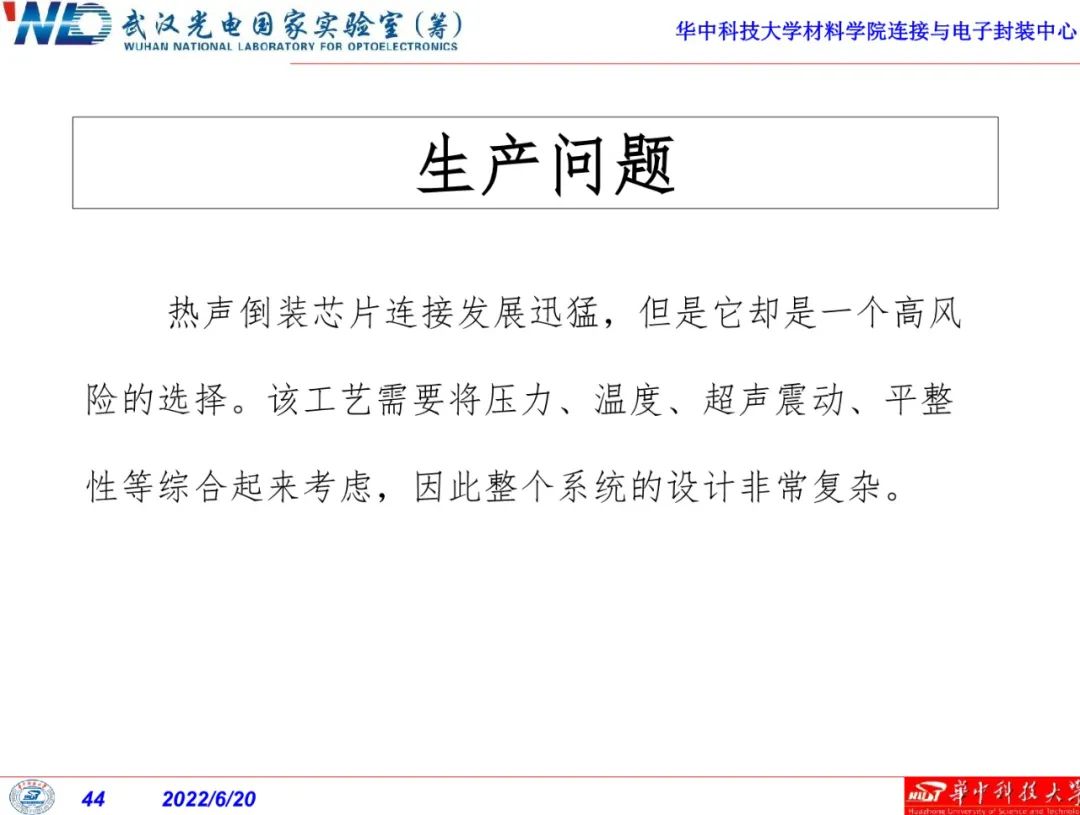

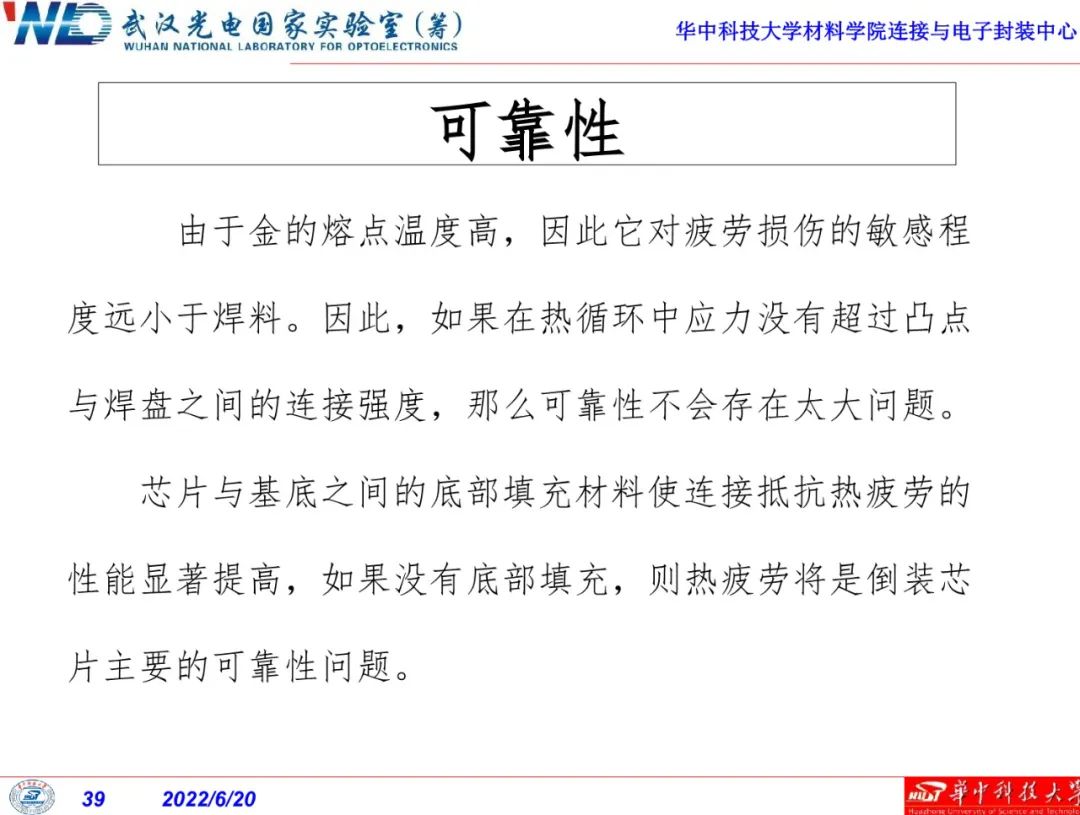

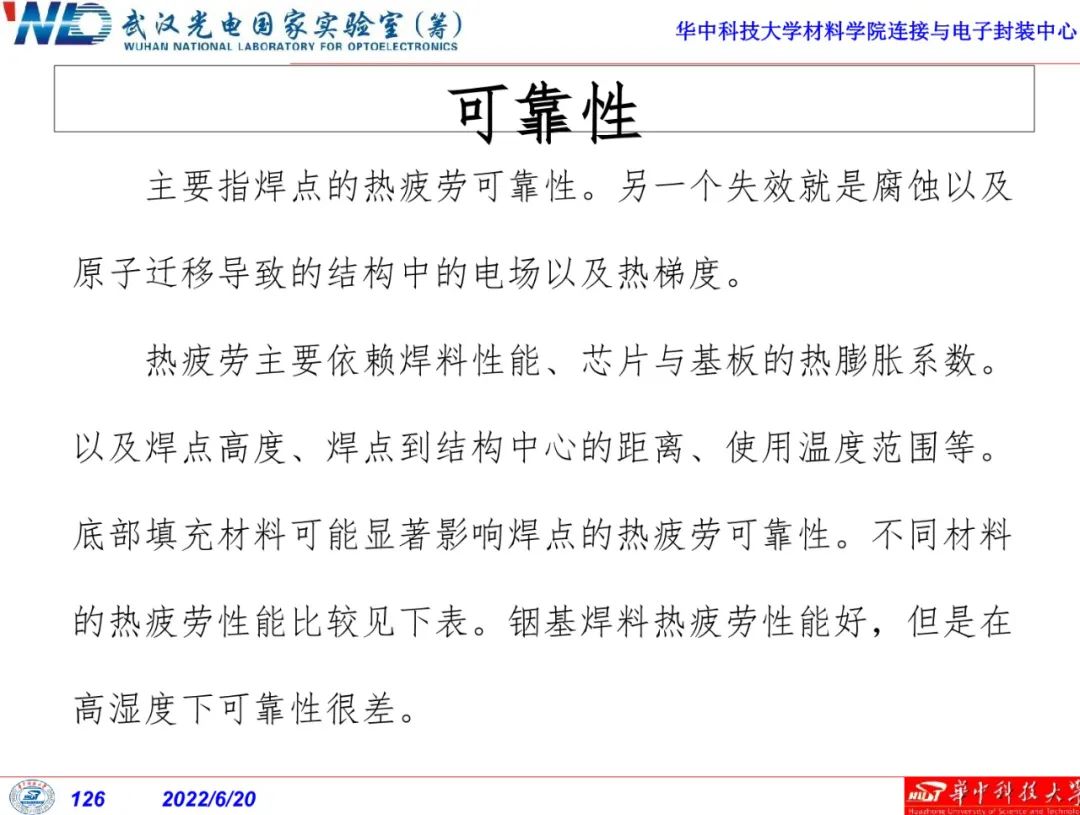

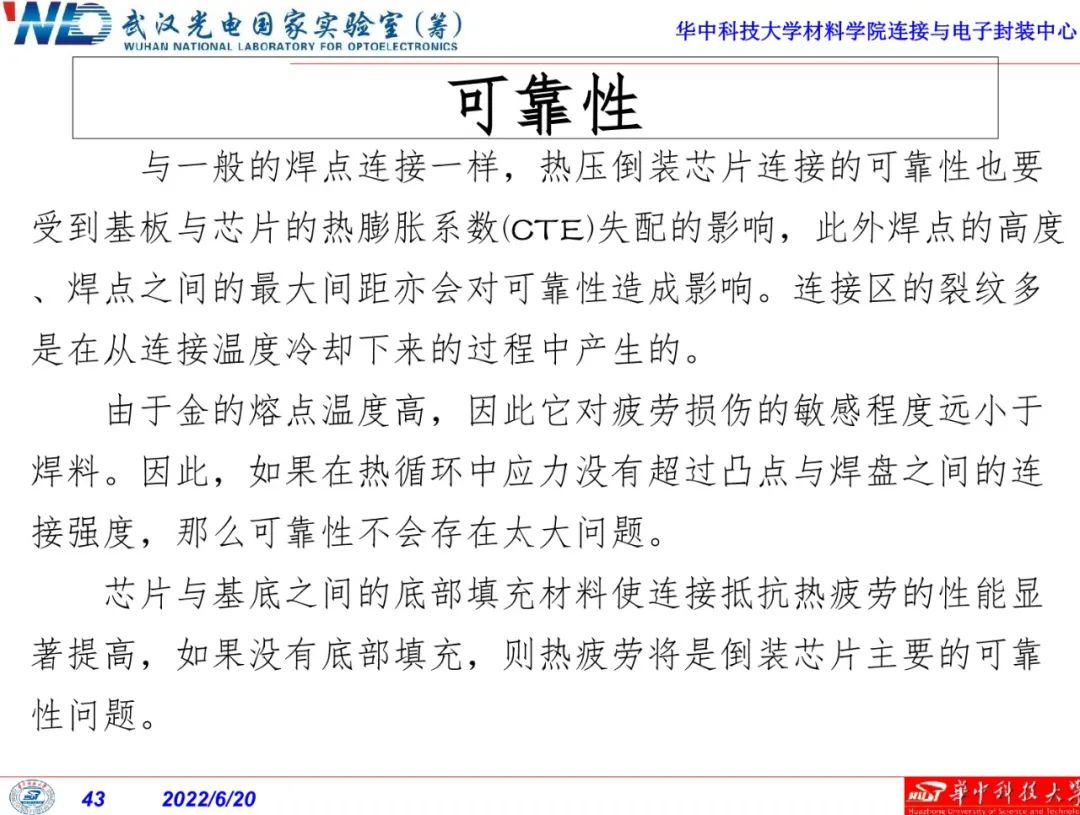

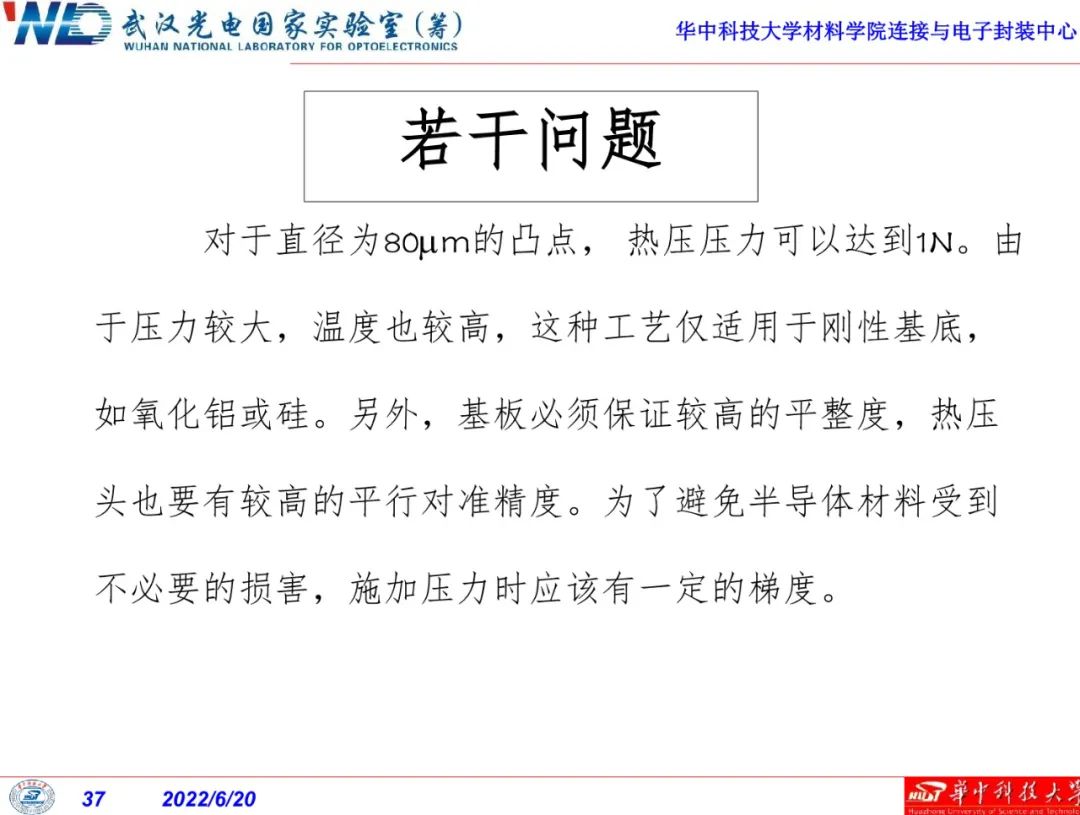

倒装芯片技术虽然具有许多优点，但也存在一些潜在的缺点：

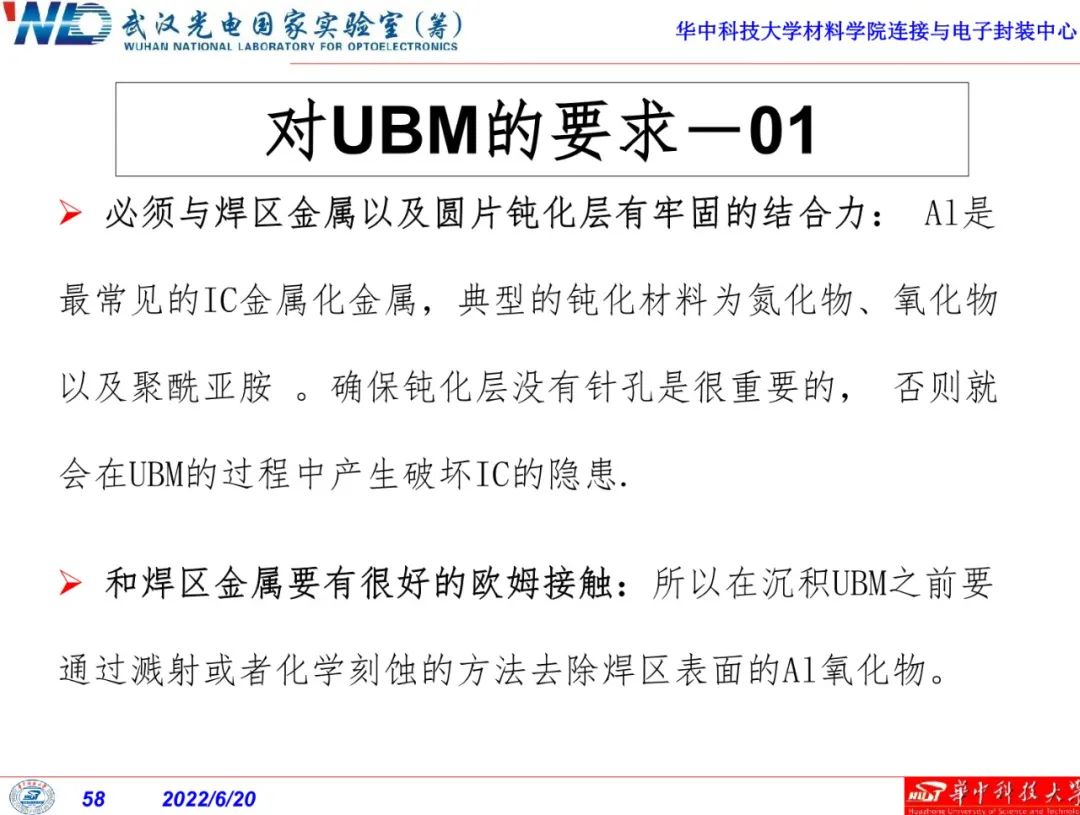

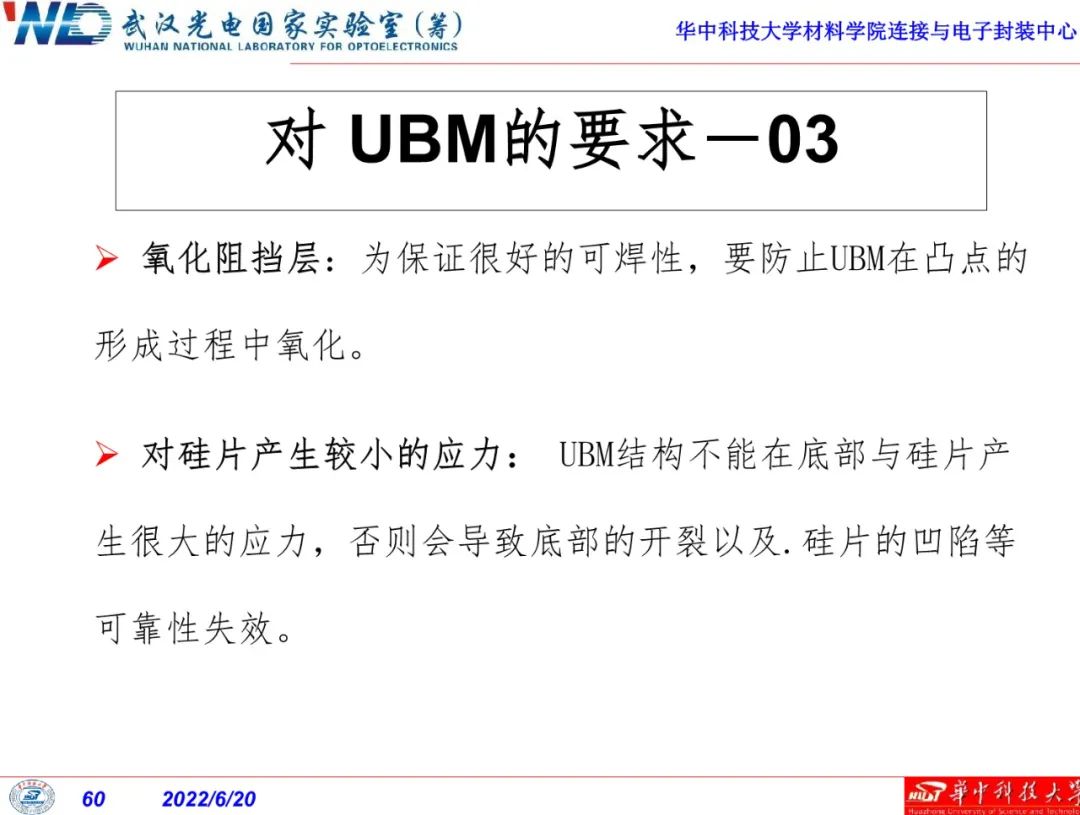

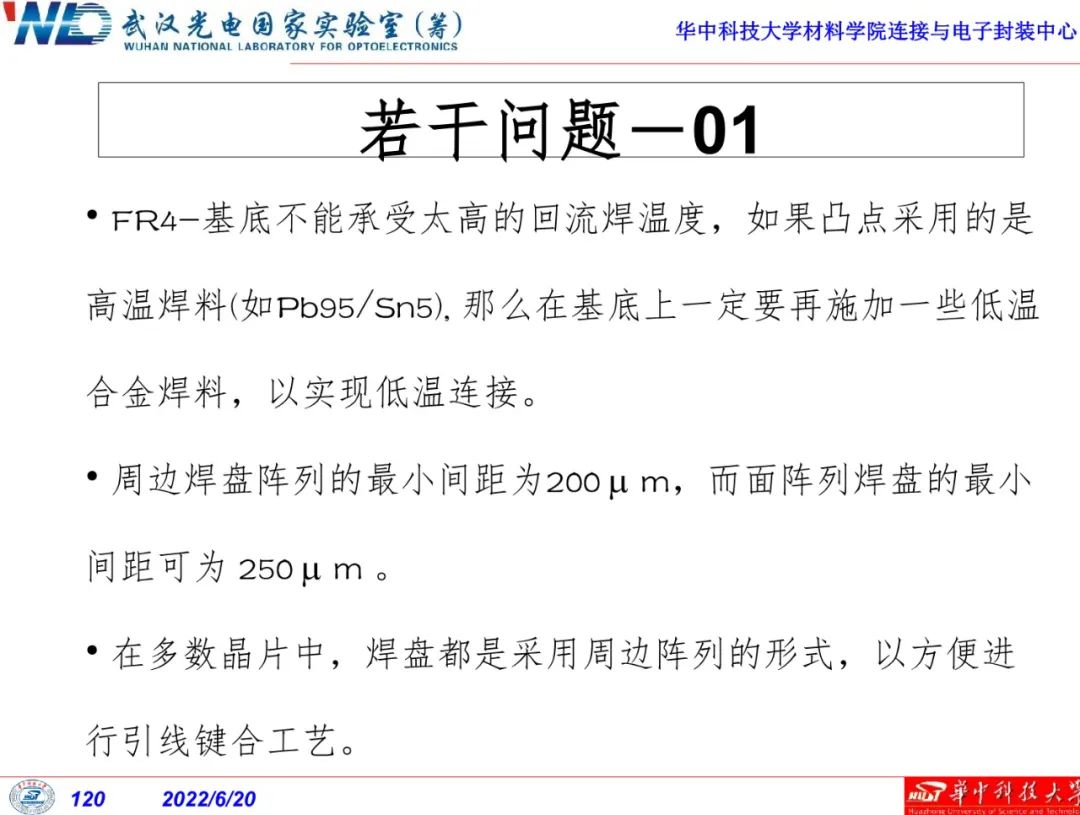

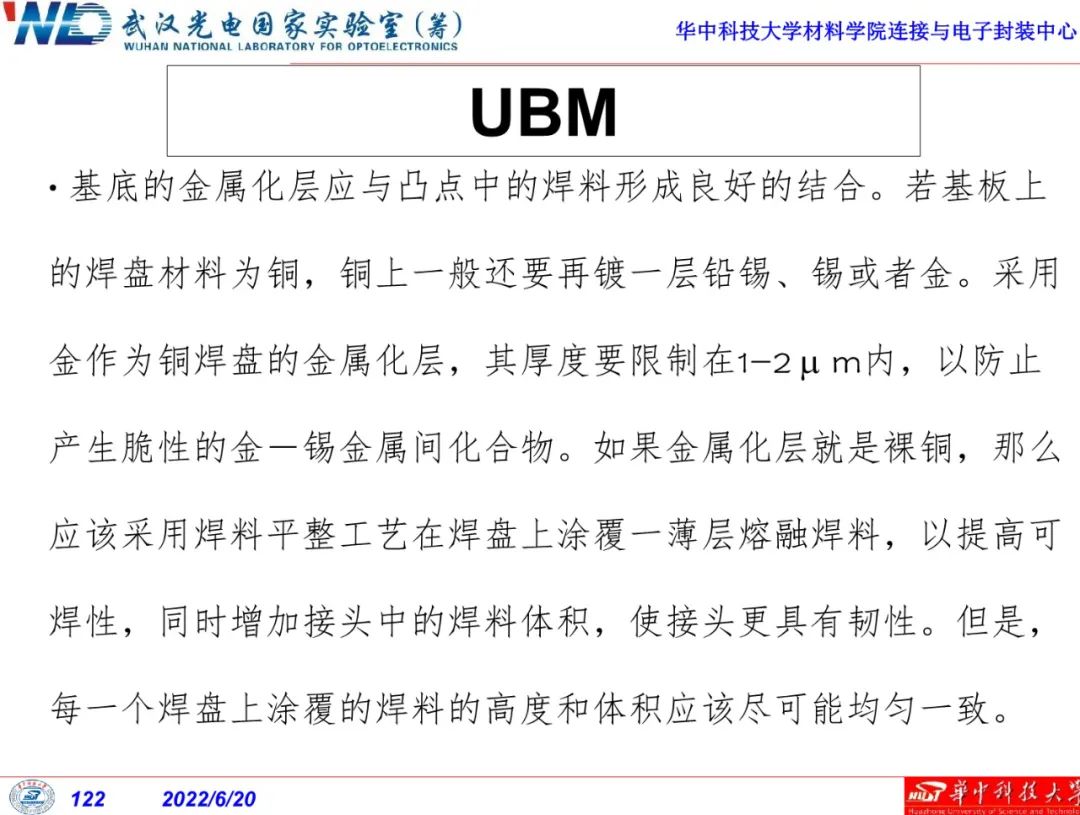

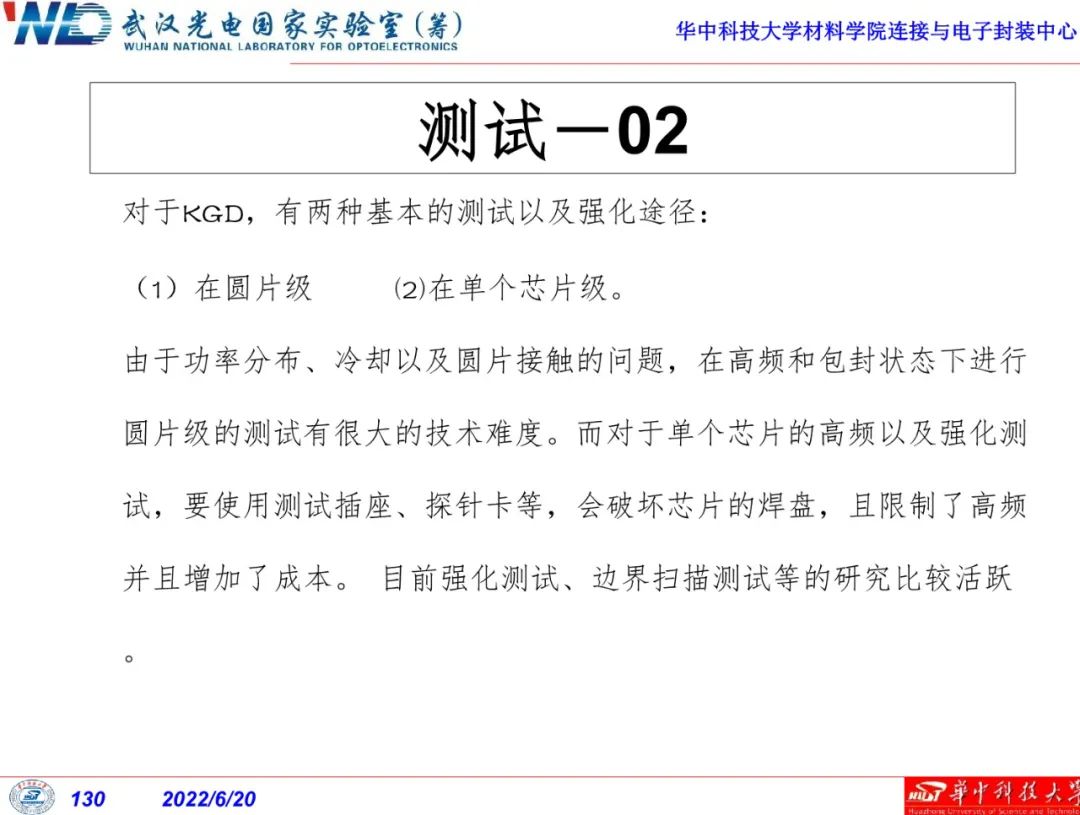

设计困难：倒装芯片技术需要在设计阶段考虑封装布局和连接方式，这增加了设计复杂性和挑战性。芯片和封装基板之间的连接方式需要精确控制，以确保可靠性和稳定性。

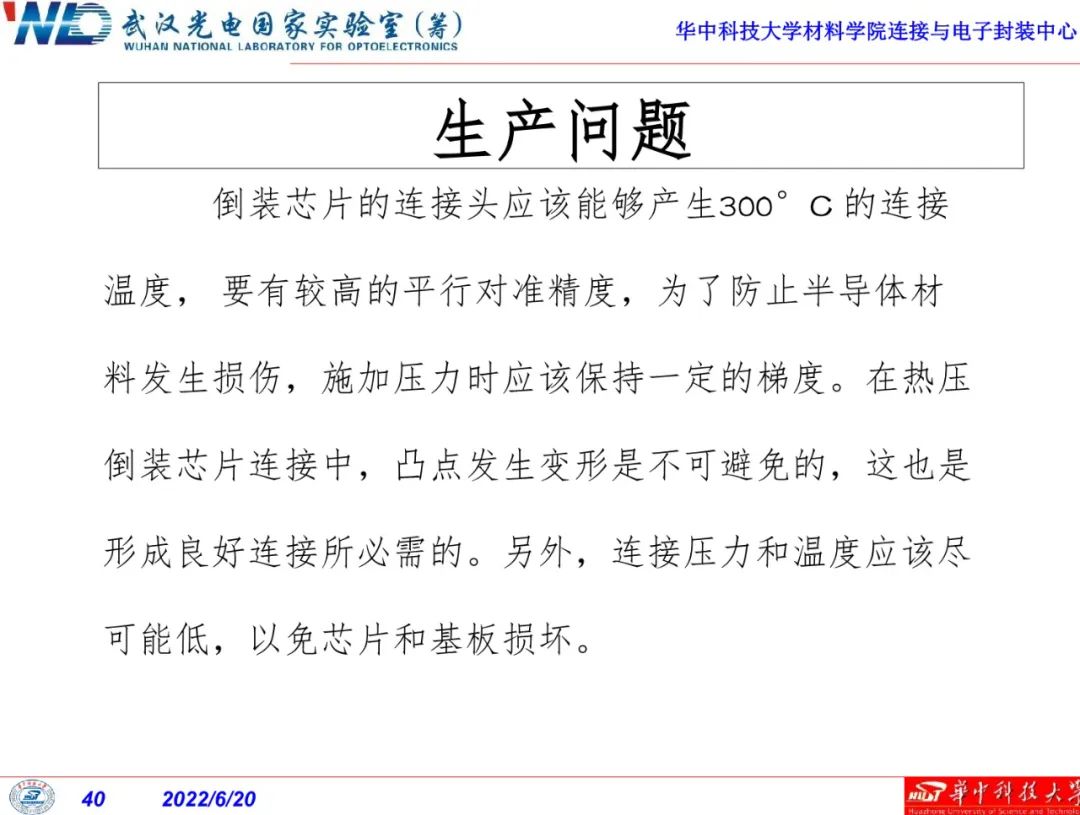

成本较高：倒装芯片技术在生产过程中需要更高级别的设备和技术，以确保倒装芯片的准确安装和连接。这可能导致制造成本的增加，尤其对于规模较小的生产批量而言。

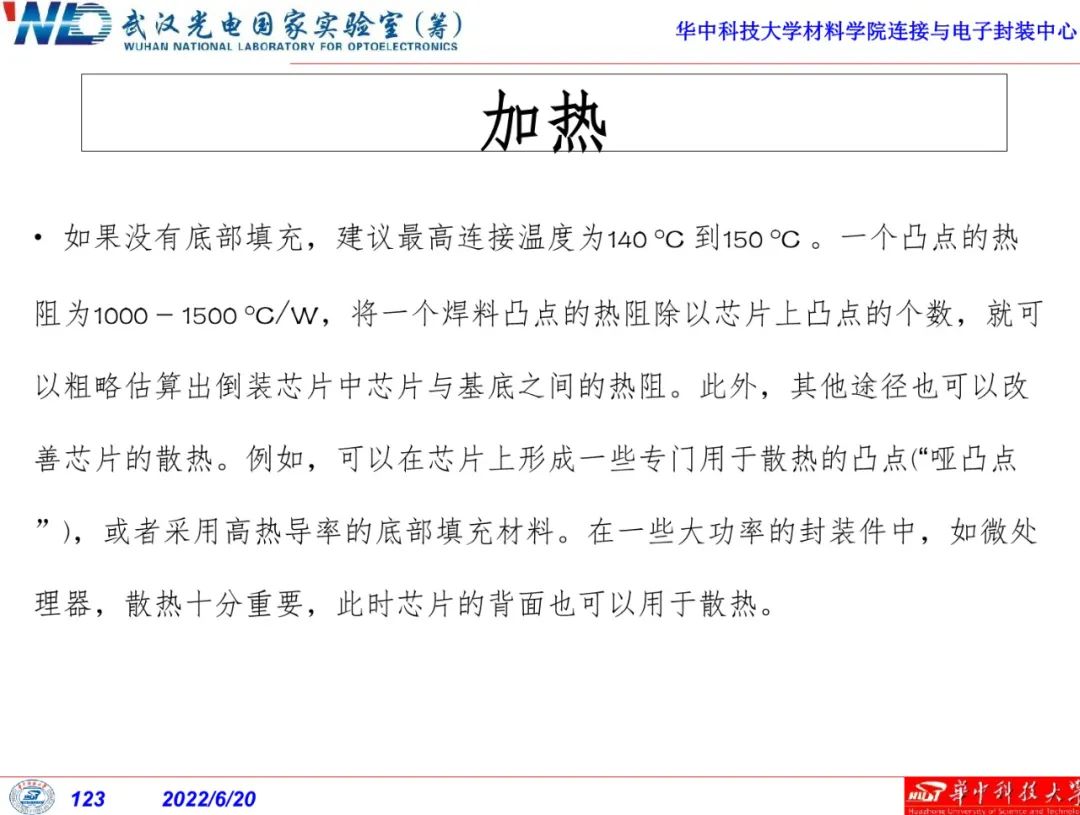

散热管理挑战：倒装芯片技术中，翻转的芯片直接与封装基板接触，散热困难较大。由于倒装芯片的背面无法自由散热，需要采取额外的散热措施来保持芯片的温度稳定，否则可能出现过热的问题。

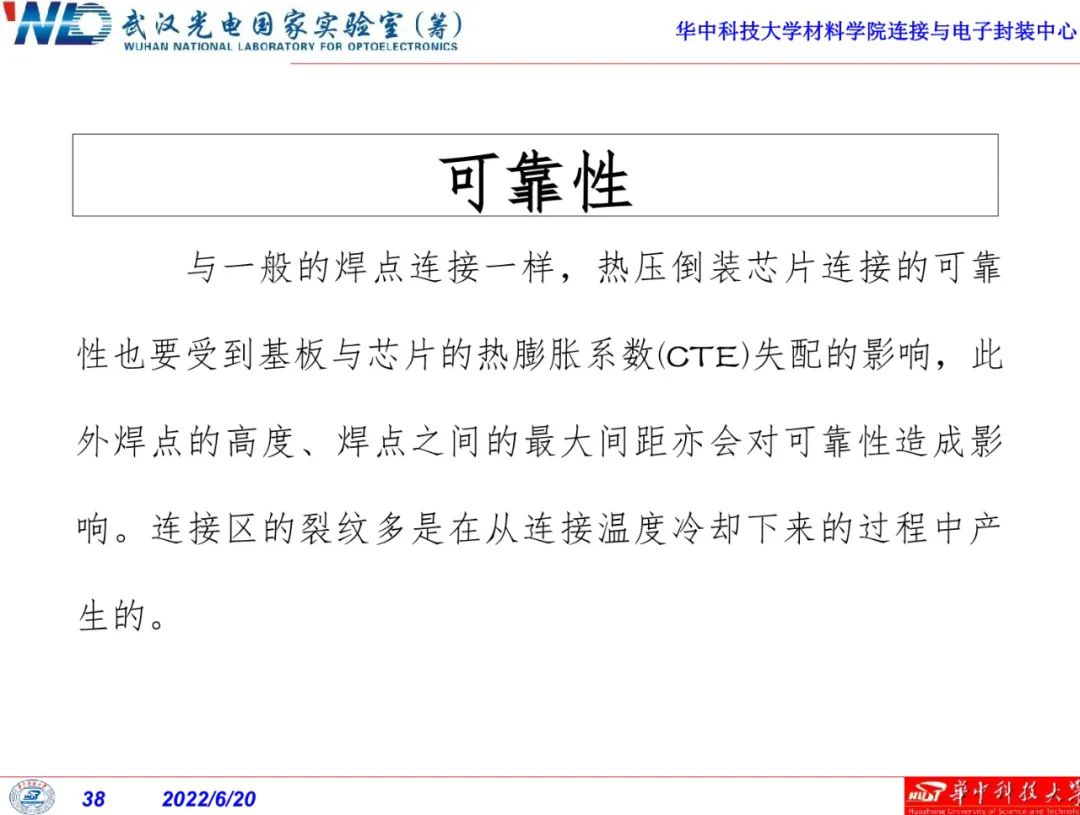

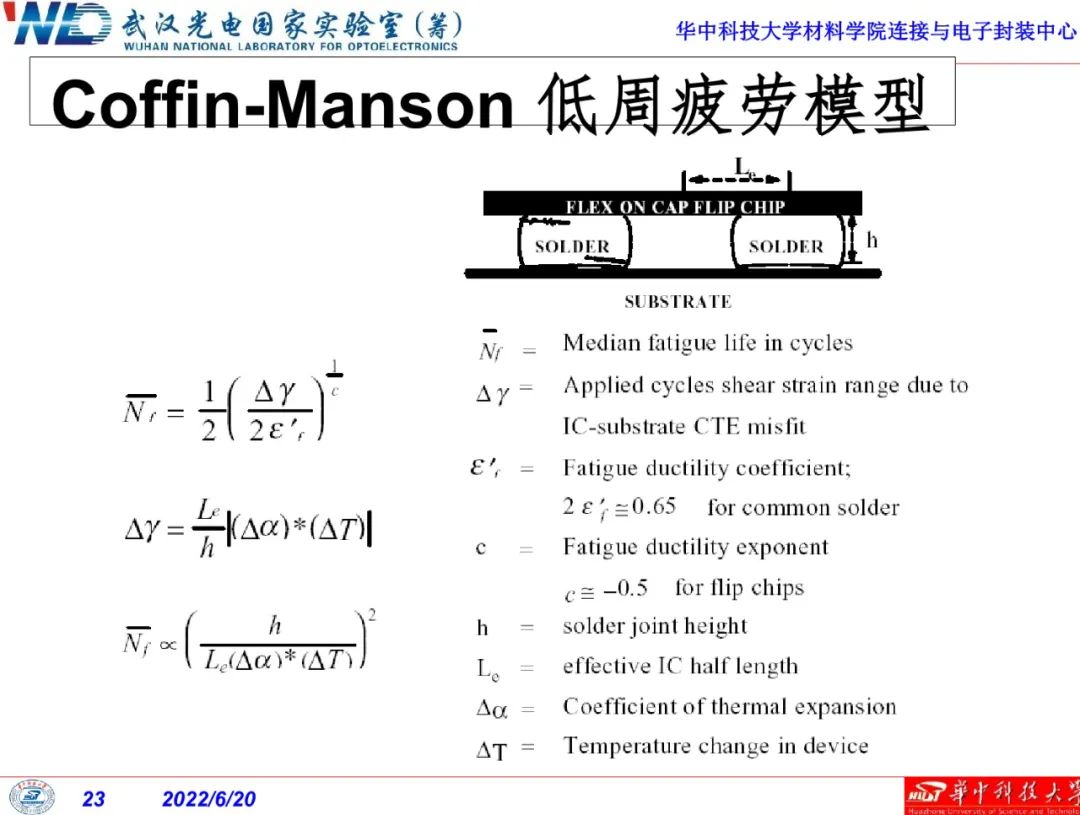

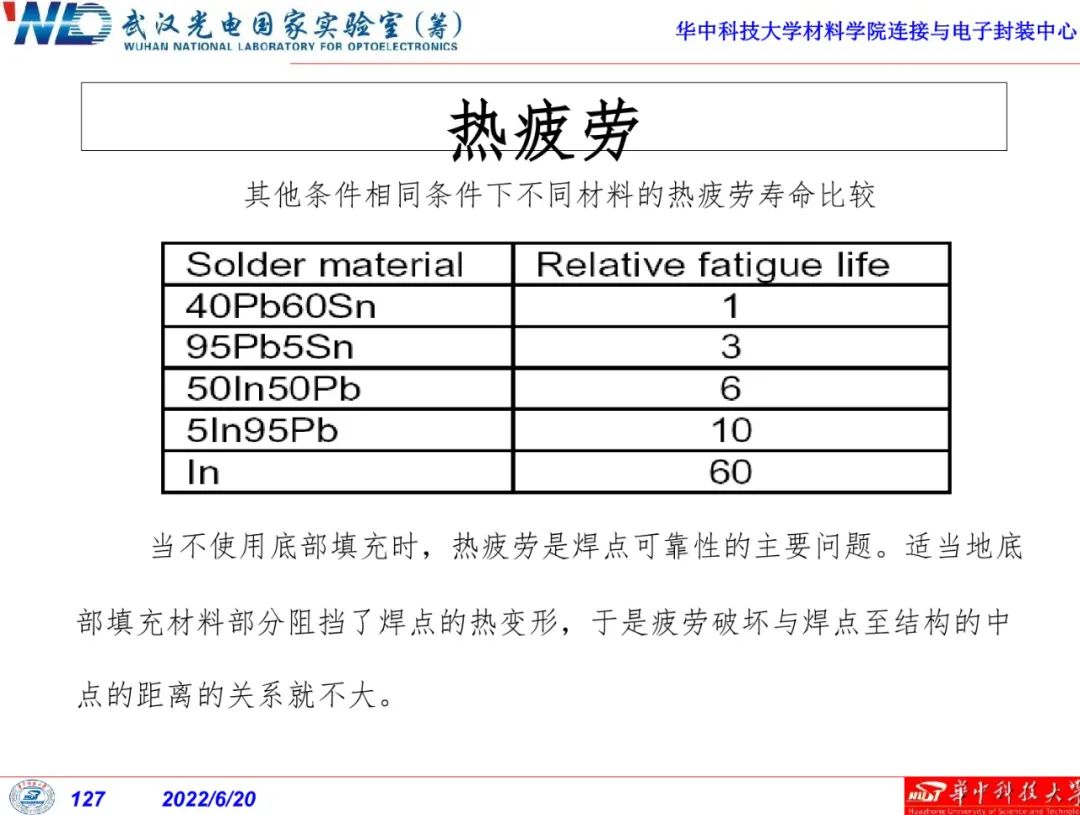

机械脆弱性：由于倒装芯片技术中芯片直接暴露在外，容易受到机械应力和物理损伤的影响。这可能导致芯片的可靠性和寿命下降，特别是在受到震动、冲击和弯曲等力量作用时。

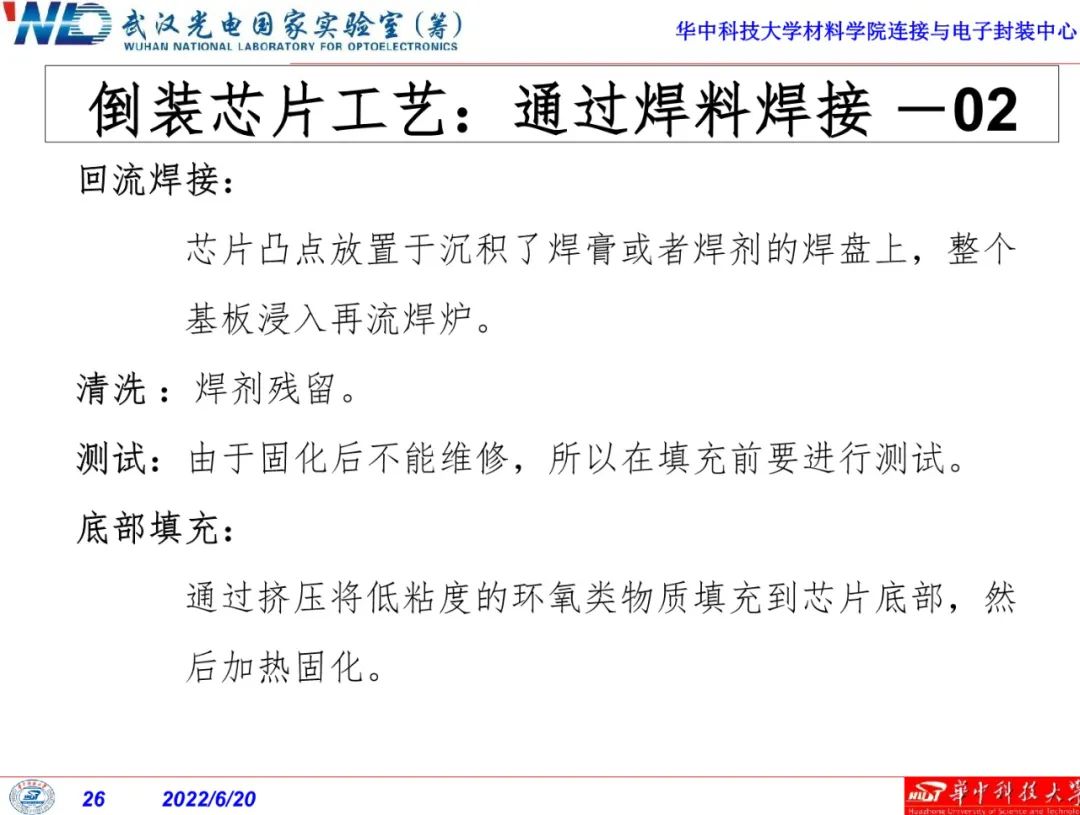

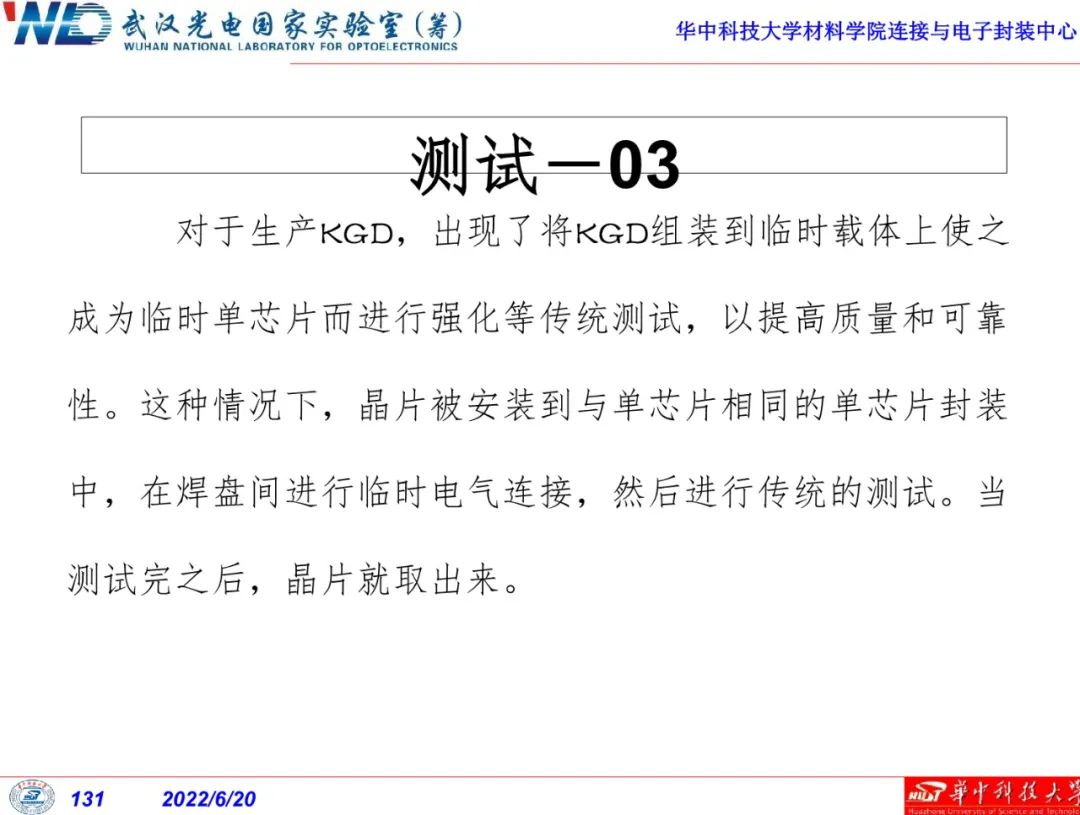

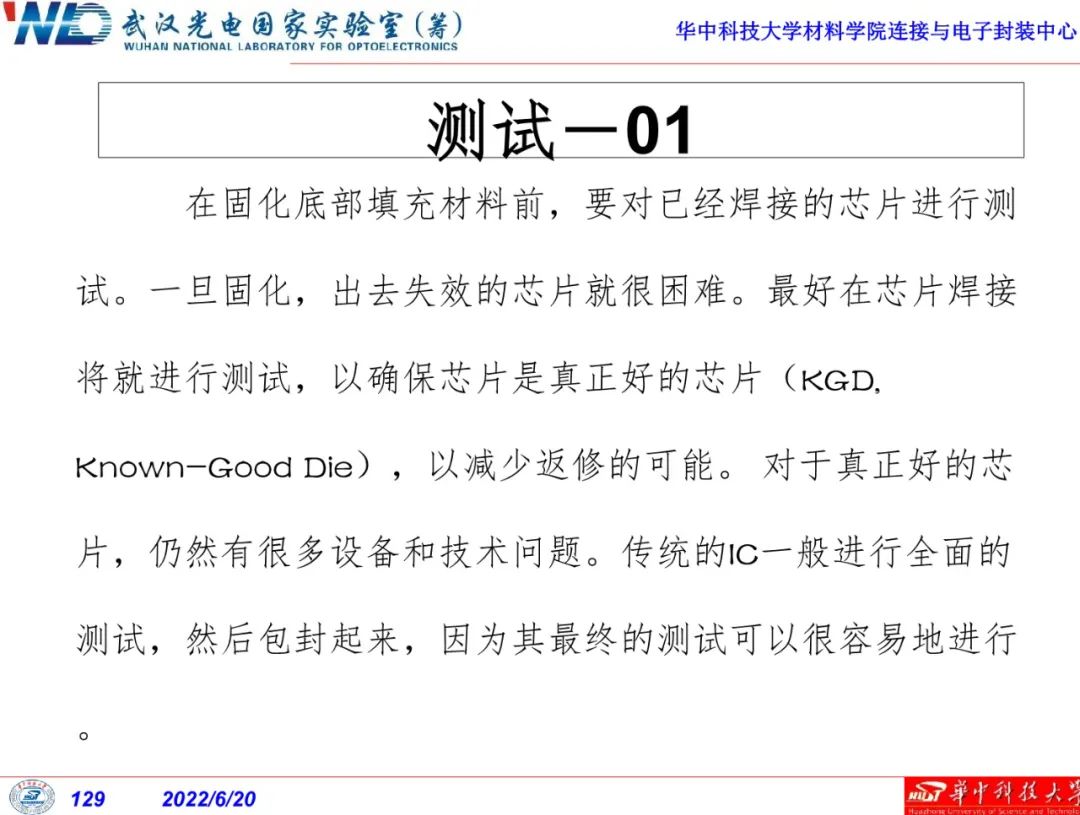

可维修性差：倒装芯片技术中，芯片直接连接在封装基板上，一旦出现故障，更换或维修芯片将更加困难。这可能导致维修成本的增加，并且对于一些应用场景可能带来挑战。
