Samtec白皮书小课堂 | 线缆管理最佳实践

在高速率（HDR）及高速信号传输应用场景中，优化线缆性能的重要性与日俱增。

值得一提的是，那些会对性能产生负面影响的常见线缆问题，其实都能通过科学操作轻松规避。为实现理想的安装效果，需按需选用合适长度的线缆，并进行规整布线，同时严格遵循规范的线缆弯折与扭转操作要求。

虽然各类产品的操作规范、配接流程、静态最小弯曲半径、动态耐弯折次数等具体参数，均需查阅对应产品的数据手册，Samtec发布的一份白皮书，专门梳理了高速率应用场景下的线缆管理最佳实践方案，文末提供下载链接哦。

这份名为《高速率应用场景下的线缆管理》的白皮书，内容涵盖线缆弯折、线缆扭转、线缆护套、线缆预留余量及线缆标识等多个核心要点。

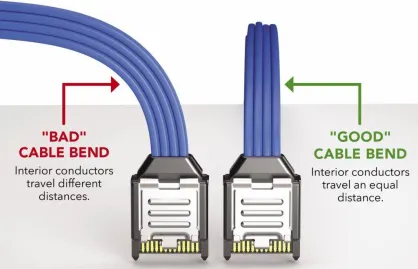

例如，上方配图清晰对比了规范弯折与不当弯折的设计考量。可以看到，规范弯折方式能确保线缆内部各芯线长度保持一致；而不当弯折则是沿着连接器长度方向直接弯折线缆，这会导致内部各芯线的传输路径长度出现差异。

那么，沿着连接器长度方向布线的最佳方式是什么？

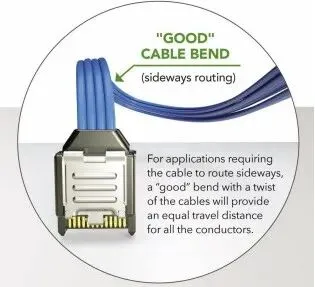

答案是对线缆进行规范弯折与扭转，但操作方式有着严格的要求。具体而言，应先沿规范方向对线缆进行弯折，再沿着连接器长度方向完成90度扭转。在操作时，建议将线缆松散排布，而非捆扎成束，这样能更轻松地完成上述操作。

       更多建议

该白皮书还包含多项优化线缆布线、避免连接器承受应力的实用技巧。例如，在线缆引出端，建议采用发散式布线方式。这种设计可在实现小半径弯折的同时，避免连接器承受额外应力。

      相关资源

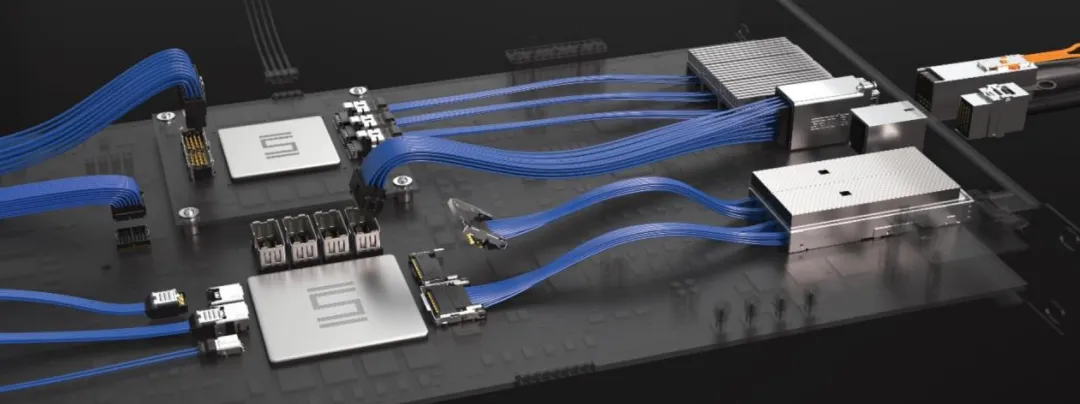

Samtec的高速板对线缆连接器及Flyover® 线缆系统，凭借行业领先的技术支持、自主生产制造能力以及灵活的定制化服务，可为新一代系统架构提供创新解决方案，满足各类应用场景的需求。

Samtec线缆管理专家团队随时可为您解决线缆管理方面的难题，您可通过微信公众号联系Samtec China团队。此外，您还可在Samtec官网查阅更多资源，包括高速线缆解决方案选型工具，以及各类线缆产品的数据手册、3D模型和评估开发套件。

— 完整白皮书下载 —

如您对白皮书内容感兴趣，请前往公众号，输入“hdr”，即可获得Samtec原版白皮书下载链接。欢迎下载并深入探讨。
