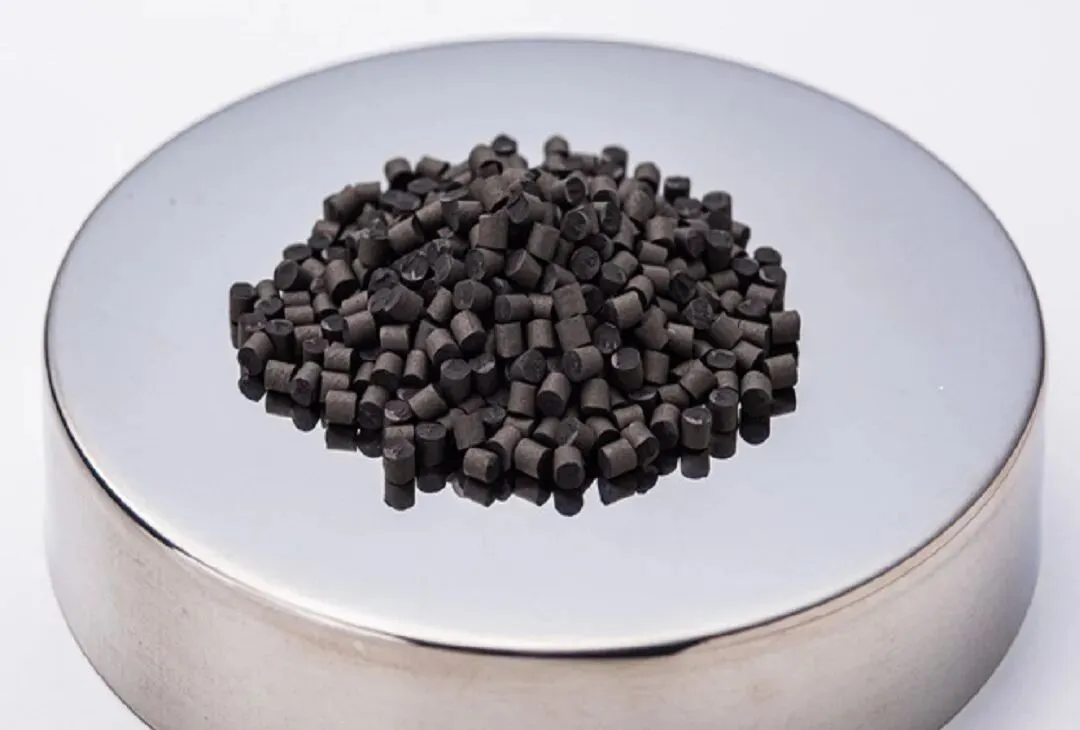

钐铁氮磁体是指R2Fe17经过氮化处理形成的R2Fe17Nx或R2Fe17NxH等三元或多元金属间化合物。钐铁氮型永磁材料是第三代永磁材料，因为钕铁硼永磁材料虽有优异的磁性能，但居里温度低，在一些特殊应用上，钕铁硼无法满足，在第二代钐钴型永磁材料的基础上，进行改良，既保证了永磁材料适应一定的高温环境，也在磁性能上进一步增强。
1.高磁性能
· 饱和磁化强度高：氮原子进入晶体结构后，使饱和磁化强度显著提升，可达1.54T左右，接近钕铁硼的水平，为磁体提供强大的磁场强度。
· 磁晶各向异性强：磁晶各向异性场约为14T，是钕铁硼的2倍，理论上具有更高的矫顽力潜力，能更好地抵抗外部磁场干扰，保持磁性稳定。
· 最大磁能积较高：理论最高磁能积可达60-62MGOe，实际应用中可达20-40MGOe，虽略低于顶级钕铁硼，但远高于普通硬质磁铁，能满足多数高性能应用场景需求。
2.优异的热稳定性
· 居里温度高：居里温度高达约476℃，远高于钕铁硼（约310℃），在高温环境下（如200℃以上）仍能保持强磁性，磁性能衰减极小，适用于高温工作环境，如汽车电机、工业电机等。
3.出色的耐腐蚀性
· 本身具有良好的抗氧化和耐腐蚀能力，无需像钕铁硼那样进行表面涂层防护，可直接在潮湿、酸碱等恶劣环境中使用，简化生产工艺，降低成本，提高产品可靠性。
4.高电阻率
· 电阻率是同类永磁材料的100-1000倍以上，能有效减少涡流损耗，适合高频高转速电机应用，可提高电机效率，降低能量损失。
钐铁氮永磁材料具有高矫顽力、强腐蚀能力、高性价比、高饱和磁化强度、高居里温度等特点。
可应用于中高温、中低磁能积需求的领域：
汽车工业：用于汽车传感器（如位置传感器、转速传感器）、微电机（如车窗电机、座椅电机），可承受发动机舱的高温环境（150-200℃）；
电子信息：作为小型化永磁元件，用于打印机磁辊、硬盘驱动电机、智能手机振动马达，其小尺寸、低损耗特性适配电子设备轻量化需求；
新能源领域：在小型风力发电机、光伏逆变器的电感元件中替代部分钕铁硼，降低对高稀土元素的依赖；
特种领域：在航空航天的高温仪器（如卫星姿态控制电机）中，利用其高温稳定性避免磁性能衰减。
在高温和恶劣环境下，钐铁氮永磁材料也可保持良好性能，在机器人、工业电机、计算机、消费电子、通讯、医疗、航空航天等领域具有广阔应用前景。
由于其在600℃以上会热分解，无法采用传统烧结工艺，制备工艺有其特殊性。

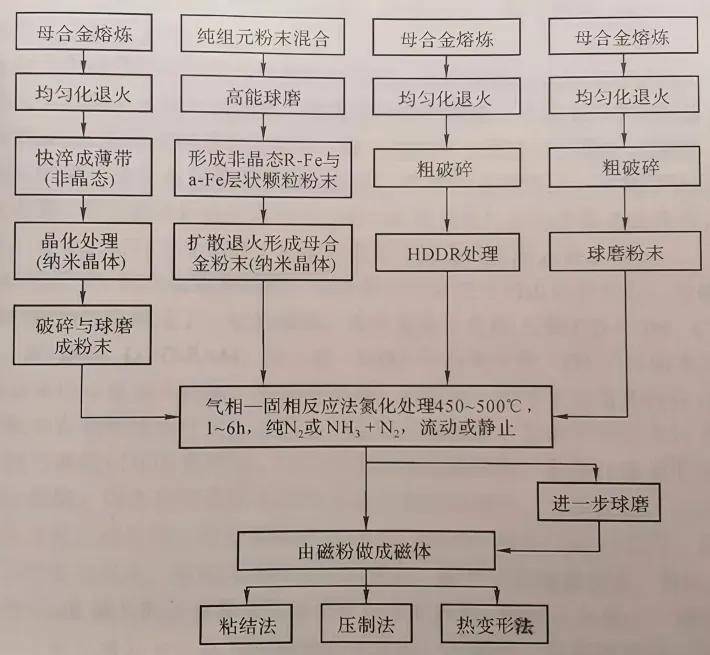

主要流程和技术如下：
步骤1、母合金制备：首先通过熔炼（如真空感应熔炼）得到Sm-Fe合金铸锭，然后进行长时间高温均匀化热处理以获得高纯度的Sm₂Fe₁₇主相。
步骤2、制粉与氮化（核心）：将合金锭破碎成粉后，在300-500℃ 的氮气或氨气中进行气-固相反应，使氮原子渗入合金。这是赋予材料高性能的关键步骤。
步骤3、磁体成型工艺：粘结磁体：将磁粉与树脂等粘结剂混合，通过模压或注射成型。这是目前最主要的生产方式，能发挥其耐腐蚀、易复杂成型的特点。压制/热变形磁体：在高温下加压致密化，可获得更高性能的致密磁体，是当前研发热点之一。
烧结磁体技术突破：研究人员正探索 “低温烧结”“放电等离子烧结（SPS）” 等新型烧结技术，或通过添加微量元素（如 Ti、Zr）抑制氮原子逸出，力争实现烧结钐铁氮磁体的制备，进一步提升磁能积；
复合磁体开发：将钐铁氮磁粉与钕铁硼磁粉混合制备 “复合粘结磁体”，兼顾高磁能积和高温稳定性，拓展应用场景；
绿色制备工艺：开发低能耗的氢化 - 氮化一体化设备，优化球磨工艺以减少磁粉氧化，降低制备过程中的环境风险和成本。
钐铁氮作为新一代稀土永磁材料，既克服了钕铁硼 “高温性能差、依赖重稀土” 的缺点，又弥补了钐钴 “成本高、磁能积低” 的不足，是 稀土永磁材料多元化发展的关键方向。尽管目前在烧结工艺、规模化生产上仍面临挑战，但随着材料设计、制备技术的突破，钐铁氮有望在新能源汽车、高端电子、航空航天等领域实现大规模应用，成为推动 “永磁产业绿色化、低成本化” 的核心材料之一。
扫码关注研矽光电
了解更多碳硫、氧氮氢分析仪器详细资料
官网：www.yanxioe.com
