大家好，我是小编，上一期我们分享了关于摩擦静电的工艺，后台许多小伙伴私信我说需要对喷涂设备进行一个学习和了解，今天我们就探索一下喷涂设备悬挂输送机的奥秘。

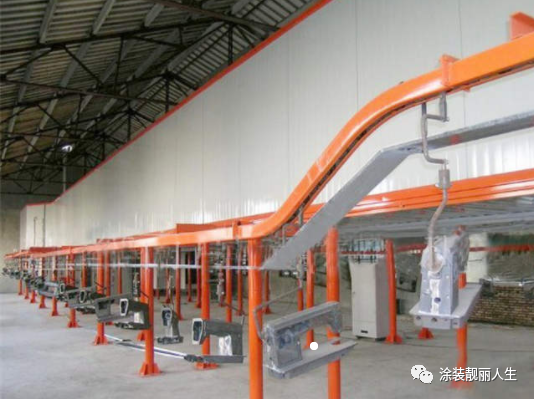

封闭轨悬挂输送机是悬挂输送机中的一种，它采用的是矩形截面管状轨道，牵引链条在轨道中运行。
它具有结构简单、外形美观、运行平稳、噪声小、安装维修方便等优点，在机械、轻工、家电、仪表等行业的涂装作业中应用特别广泛。根据单点吊挂允许质量，分为8kg、30kg和 50g 等几种规格可供选择。
封闭轨悬挂输送机主要由轨道、牵引链条、驱动装置、张紧装置、安全装置、润滑装置、吊板吊具等组成。
下面我们就以上每个装置进行讲解：
①链条
输送机牵引链条是在输送机上携带工件完成不同工艺任务的要部件，链条各链节采用十字头双铰链接。由于双铰链接具有较好的双向回转性能，它可以沿弯曲轨道自由地水平转弯或垂直转弯。链条的滚轮及导轮均为轴承结构，运转平稳，性能可靠。
② 轨道

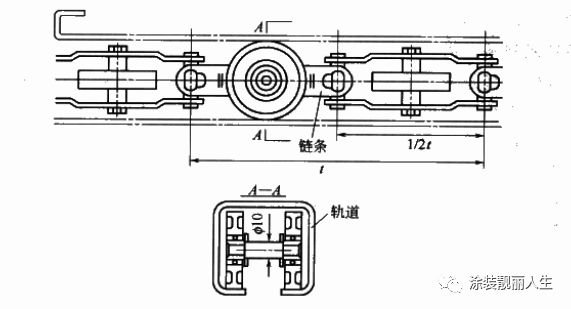

封轨道输送机链轨截面形状如图，其尺寸根据单点允许吊挂质量分为 8kg、30kg、50kg 三种规格，标准轨道有直轨道、水平弯曲轨道、垂直弯曲轨道、检查轨道和温度伸缩轨道等多种规格供用户选用。
水平弯轨的弯曲半径有 R500、600、800、1000，回转角度有 30°、45°、60°、90、180°等标准构件，如无特别需要，应尽可能在上述标准构件中选用。
垂直弯曲轨道分为上挠弯曲轨道和下挠弯曲轨道，其标准弯曲半径为R600mm，也可制成R800mm 和 R1000mm，垂直提升角度有 30°、45、60和90可供选用。
检查轨是用来对链条进行检查、维修以及拆装链条而设置的。一般每条线路至少配制一个，线路较长的应配置 2~3 个或更多检查轨通常设置在驱动装置与张紧装置之间，或者是链条张力较小或所处位置较低的地方，以便于链条检修和拆卸。
③ 驱动装置

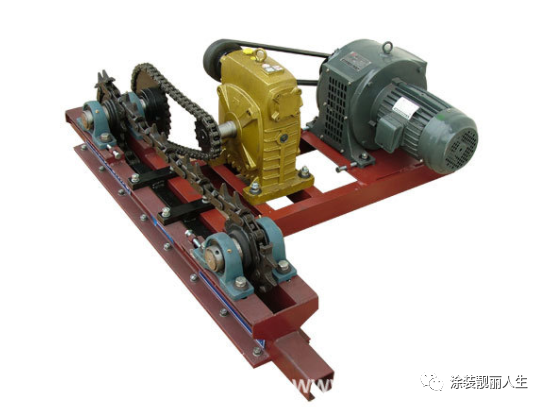

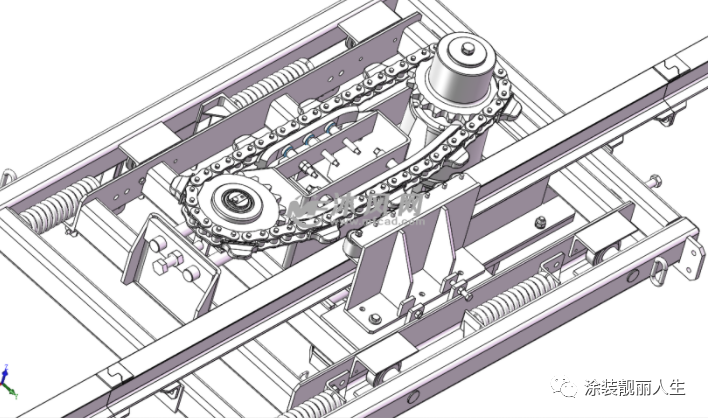

驱动装置是为输送机提供动力部件，一般为履带直线驱动。根据驱动机构履带与输送机链条的相对位置，可将驱动装置分为立式与卧式两种。履带与链条在水平面内啮合称为立式驱动装置，而履带与链条在垂直平面内啮合则称为卧式驱动。
驱动装置一般由电机、变速箱、传动履带和机架等主要部件组成。驱动装置一般为无级调速传动，所选择的范围应该满足涂装工艺及生产纲领的要求对于简单的输送线路，如链条长度≤200m，轨道水平与垂直转弯角度之和<180°，一般采用单驱动，即只设一套驱动装置。对于复杂线路则应进行链条张力计算，以检查链条最大张力是否超过允许张力。
当链条最大张力超过允许张力时，应采用双台驱动或多台驱动装置。当采用双台驱动装置或多台驱动装置时，一定要保证各台驱动装置运转同步，目前最有效的办法是用同一台变频调速器控制输送线路上的各台驱动电机。
④张紧装置
输送机设置张紧装置是为了自动调整因磨损和温度变化带来的链条长度的变化量，以满足初张力的要求，保证整个设备正常运行。

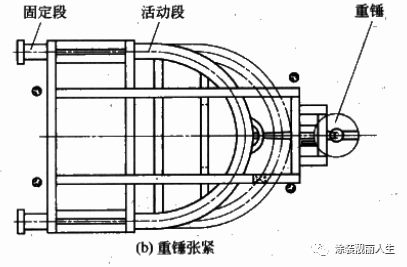

用于封闭轨悬挂输送机的张紧装置有两种标准形式，即弹簧张紧装置和重锤张紧装置，如图。弹簧张紧装置依靠压缩弹簧的恢复力，自动吸收链条因磨损、受热引起的伸长量，一般仅用于温度变化小、输送负载比较小、输送链条长度比较短的线路，并需要定期调整弹管的恢复力。
重锤张紧装置依靠重锤吸收链条的伸长量，其特点是张力恒定，行程较大。一般在输送线路通过固化炉输送负载比较大，或者输送链条比较长的情况下，均采用重锤张紧装置。当输送线路特别长，而且是采用多机驱动时，或者是温度变化引起输送链条长度变化很大的情况下，还可以选用更可靠的张紧装置--气动张紧装置。
⑤安全装置
输送机在运转过程中，有时会因操作不当或意外原因 (例如有工件在输送线路上被卡住)使输送机链条所受张力超过链条允许张力甚至达到链条的断裂张力，这样链条就会被拉断。
拉断损坏的链条重新修复是很费时的，为了避免此种情况的发生，在驱动装置上设置安全保护装置是十分必要的。常用的安全保护装置有两种形式，一种为剪切销式，另一种为“限力器”过载保护机构。
剪切销式即在驱动电机与变速箱之间过载保护安全，当输送线上链条运行受到阻力超过链条的允许张力时，安全销首先断裂。这样造成电机空转，不至于使链条损坏。但是当输送机发生超载运行时，剪断安全销后必须重新安装安全销，由此造成的停机时间比较长。
“限力器”式过载保护机构是当驱动力超过额定值时，限力器立即动作，通过一个限位开关切断驱动电机电源，输送机停止运行。当排除超载故障后，即可立即重新启动。由于输送机维护不良，链条卡死超载，可能发生意外断裂，如果断链点正好发生在上下坡的最高点，这样链条在重荷作用下迅速下滑，若不加预防，则可能造成设备与人身重大安全事故。为防止此类情况发生，在上坡段安装上坡捕捉器，在下坡段安装下坡捕捉器，用于捕捉断裂的链条，防止设备和人身事故发生。
对于落差 HS1500m 的直段，应设一个捕捉器，一般安装在高于底部 H/3 处，对于落差大于 1500mm 的垂直弯曲段，以下挠弯曲段的端部起沿轨道每 3m 设一个捕捉器。
⑥润滑装置
装置主要是对链条销轴、活节提供限量润滑，减少链条运行阻力，减少滚轮磨损，增长链条的使用寿命。
通常采用的是针阀式滴油油杯，调节适当的滴油量，以保证最佳润滑状态。
⑦水平回转装置
当输送链轨道的水平转弯半径很小时(如 R300mm)，双较接链通过小转弯半径轨道时，与内侧轨道产生滑动摩擦，这样链条及轨道均易磨损，采用水平回转装置，水平回转轮能随链条运行而转动，这样就可避免双较接链与小转弯半径轨道之间发生的滑动摩擦，从而提高链条及轨道的使用寿命。
⑧吊板
吊板为输送机链条与挂具之间的连接件，根据工件的大小、形状、吊挂间等选用各种形式的吊板。常用的有普通吊板、Y 形吊板、梁式吊板、S 形吊钩等。
总结：
以上就是今天分享的内容，今天分享了关于封闭轨悬挂输送机的组成，以及关于各个组成部件在其中所起的作用。
