【化工】反应釜搅拌器基础知识

反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。

1. 反应釜的壳体

壳体由圆形筒体，上盖、下封头构成。上盖与筒体联接有两种方法，，一种是盖子与筒体直接焊死构成一个整体；另一种形式是考虑拆卸方便，可用法兰联接。上盖开有人孔、手孔和工艺接管等。

2. 反应釜的搅拌装置

在反应釜中，为加快反应速度、加强混合及强化传质或传热效果等，反应釜一般都装有搅拌装置。它由搅拌器和搅拌轴组成，用联轴器与传动装置连成一体。

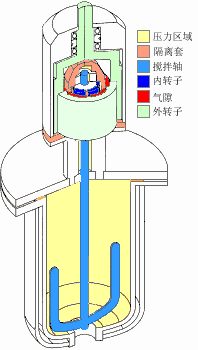

3. 反应釜的密封装置

在反应釜中使用的密封装置为动密封结构，主要有填料密封和机械密封两种。

1. 反应釜搅拌器的作用

使物料混和均匀，强化传热和传质，包括均相液体混合；液-液分散；气-液分散；固-液分散；结晶；固体溶解；强化传热等。

2. 反应釜搅拌原理

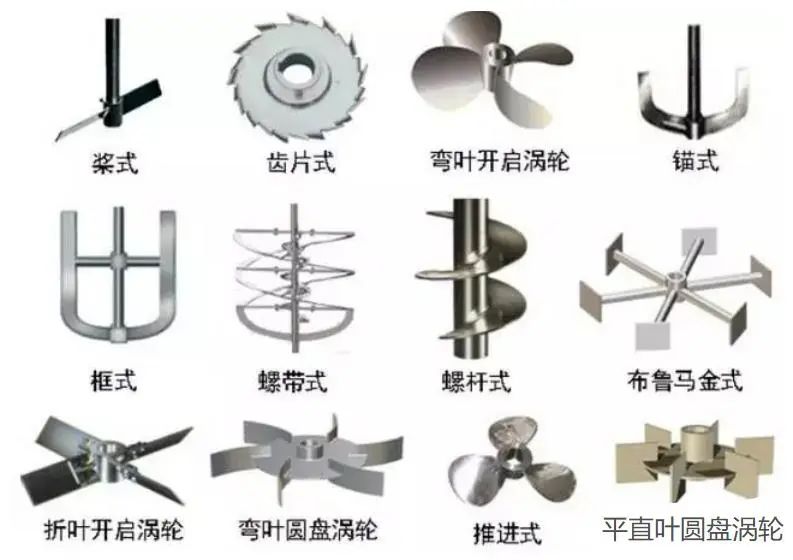

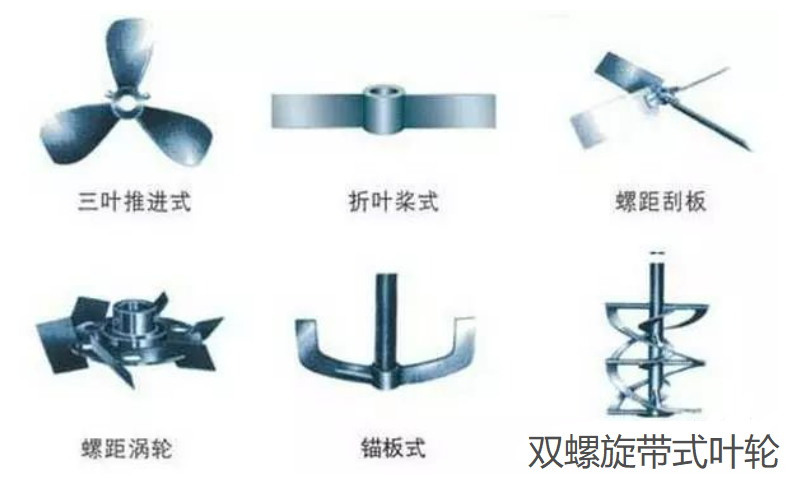

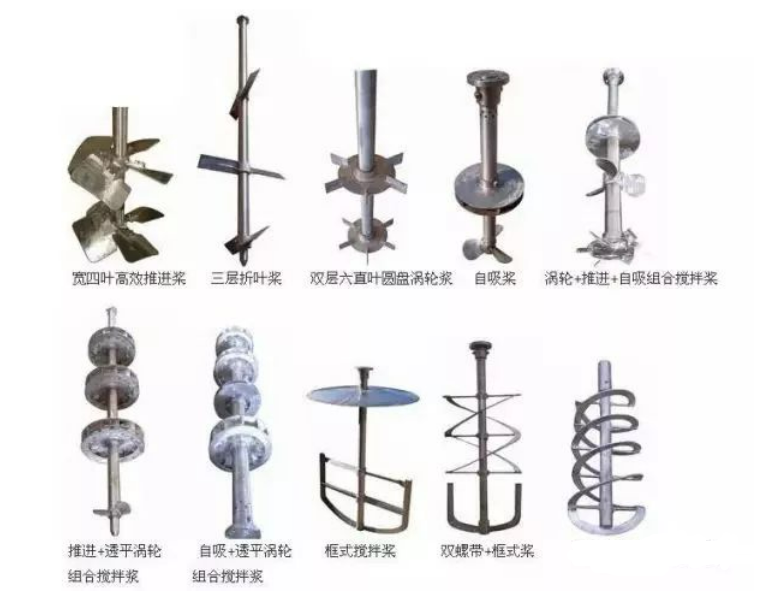

搅拌器是实现搅拌操作的主要部件，其主要的组成部分是叶轮，它随旋转轴运动将机械能施加给液体，并促使液体运动。

搅拌器旋转时把机械能传递给流体，在搅拌器附近形成高湍动的充分混合区，并产生一股高速射流推动液体在搅拌容器内循环流动。

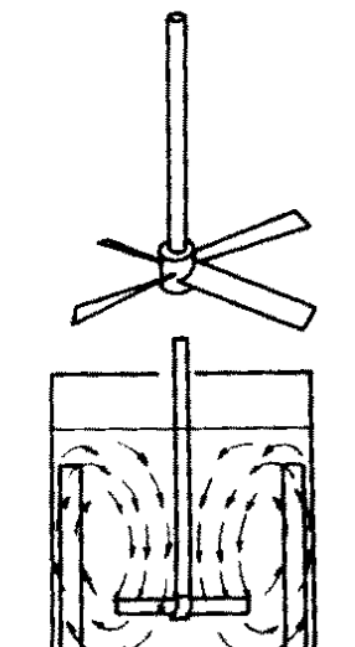

由桨叶、键、轴环、竖轴所组成。桨叶一般用扁钢或不锈钢或有色金属制造。桨式搅拌器的转速较低，一般为20～80r／min。

桨式搅拌器直径取反应釜内径Di/3～2/3，桨叶不宜过长，当反应釜直径很大时采用两个或多个桨叶。

主要应用：桨式搅拌器适用于流动性大、粘度小的液体物料，也适用于纤维状和结晶状的溶解液，物料层很深时可在轴上装置数排桨叶。折叶式比平直叶式功耗少，操作费用低，故折叶桨使用较多。

桨式搅拌器不能用于以保持气体和以细微化为目的的气—液分散操作中。

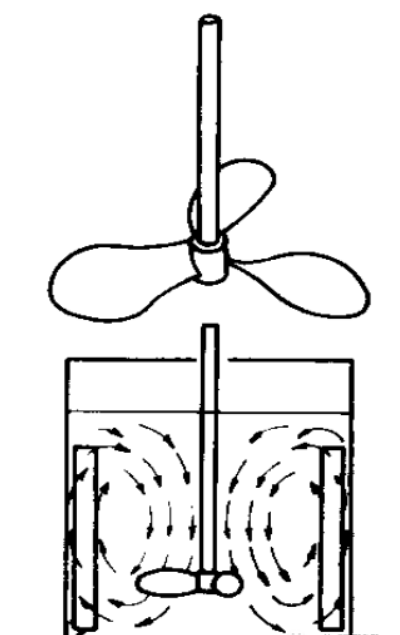

推进式搅拌器，搅拌时能使物料在反应釜内循环流动，所起作用以容积循环为主，剪切作用较小，上下翻腾效果良好。当需要有更大的流速时，反应釜内设有导流筒。

标准推进式搅拌器有三瓣叶片，其螺距与桨直径d相等。推进式搅拌器直径约取反应釜内径Di的1/4～1/3，300～600r／min，搅拌器的材料常用铸铁和铸钢。

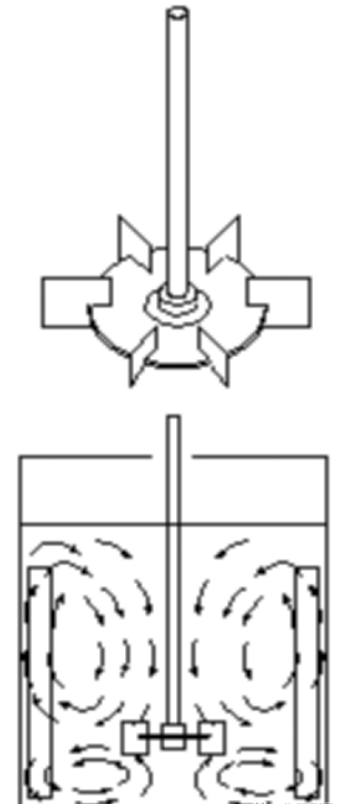

涡轮搅拌器速度较大，300～600r／min。直叶和弯叶涡轮搅拌器主要产生径向流，折叶涡轮搅拌器主要产生轴向流。

涡轮搅拌器的主要优点是当能量消耗不大时，搅拌效率较高，搅拌产生很强的径向流。因此它适用于乳浊液、悬浮液等。

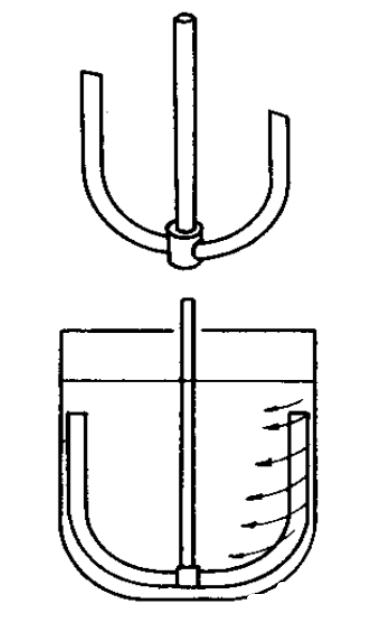

适用于粘度在100Pa·s以下的流体搅拌，当流体粘度在10～100Pa·s时，可在锚式桨中间加一横桨叶，即为框式搅拌器，以增加容器中部的混合。
