版本:1.0
密级:[公开/内部/机密]
1. 封面 (Cover Page)
报告标题: [产品/项目名称] - [零件料号/型号] 失效分析报告
分析对象: [零件名称、料号(PN)、型号、生产厂家]
委托单位/部门: [例如：XX产品线质量部 / XX客户]
分析单位/部门: [例如：中央质量保证部(CQA) / 可靠性工程部]
报告日期: YYYY-MM-DD
编制人: [姓名]
审核人: [姓名]
批准人: [姓名]
2. 摘要 (Executive Summary)
目的: 简述本次分析的任务来源和目的（例如：分析XX批次产品在客户端出现的XX故障，确定根本原因）。
结论:简明扼要地给出最终失效结论（例如：失效原因为MOSFET栅极遭受EOS损伤导致栅氧击穿短路）。这是报告的核心，管理层应能在1分钟内了解结果。
关键发现: 列出2-3个最关键的分析发现（例如：1. 失效样品栅极-源极电阻异常；2. SEM显示栅氧层存在击穿孔洞；3. 应用电路存在浪涌风险）。
建议措施: 简述针对结论应采取的短期和长期措施（例如：1. 客户端增加TVS管防护；2. 更新设计指南，将此型号MOSFET替换为抗浪涌能力更强的型号）。
3. 引言与背景 (Introduction & Background)
3.1 任务来源与背景:
描述失效现象是如何被发现的（例如：客户端售后反馈、生产线测试不良、可靠性试验失效）。
提供失效发生时的背景信息（产品型号、软件版本、生产批次、失效数量和比例、工作环境等）。
3.2 失效样品信息:
样品清单: 列出所有收到的失效样品、良品样品（如有）的详细信息（PN、序列号/SN、Date Code、状态）。
失效现象复现: 描述是否能在实验室复现客户描述的失效现象。
3.3 分析目的与范围:
明确本次分析要回答的核心问题（例如：是零件本身质量问题还是应用问题？是设计缺陷还是偶发故障？）。
界定分析的范围和深度。
4. 分析过程与方法 (Analysis Process & Methodology)

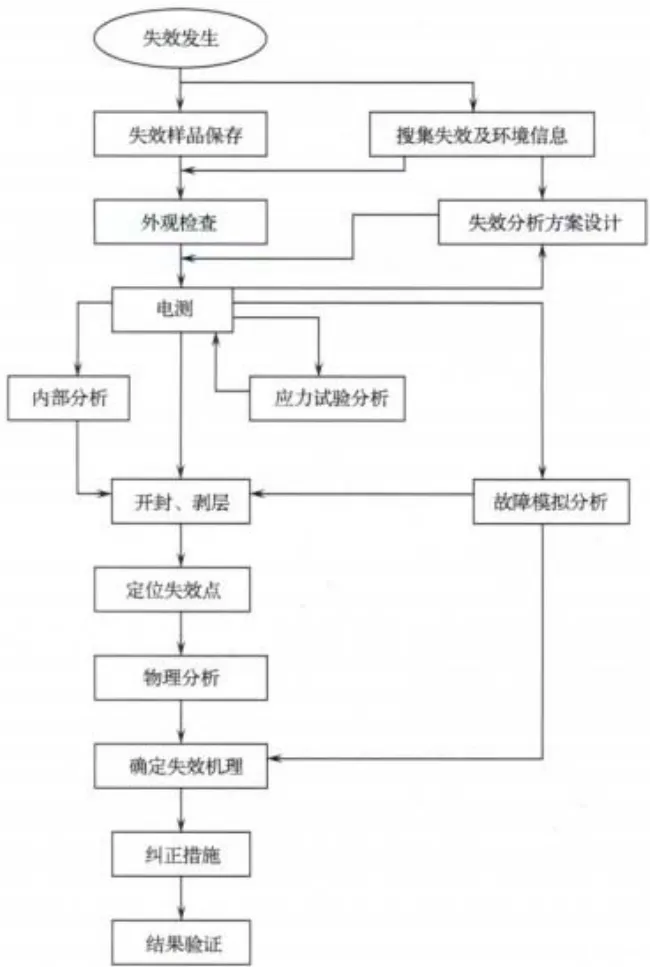

4.1 失效分析流程图 (可选):
使用流程图展示从接收样品到得出结论的完整分析步骤，体现“先非破坏性，后破坏性”的原则。
4.2 分析步骤详述:
步骤1: 外观检查 (Visual Inspection)
方法: 使用立体显微镜、光学显微镜观察。 发现: 记录样品有无明显物理损伤，如：引脚变形、壳体破裂、烧痕、电解液泄漏、引脚锈蚀等。引用图片（如图4-1）。 步骤2: 电性能测试 (Electrical Testing)
方法: 使用LCR表、示波器、半导体参数分析仪、IV曲线 tracer等进行测试。 测试项: 列出关键测试项，如：引脚间电阻、栅极阈值电压(Vth)、漏源导通电阻(Rdson)、漏电流(Idss)、电容值。 发现: 对比良品与失效品的测试数据，定位异常参数。（例如：失效品栅极-源极在5V下呈现低阻导通态，良品为高阻态）。 步骤3: 非破坏性分析 (Non-destructive Analysis)
方法: X-Ray检查（观察内部结构、焊线、异物）、扫描声学显微镜(C-SAM)（检查分层、空洞）。 发现: 记录检查结果。（例如：X-Ray显示芯片与框架焊接区域存在大面积空洞）。 步骤4: 开封与内部检查 (Decapsulation & Internal Inspection)
方法: 化学开封或激光开封，使用光学显微镜、扫描电子显微镜(SEM)观察芯片表面形貌。 发现:这是定位物理失效点的关键。 详细记录观察到的现象，如：金属化层烧毁、栅氧层击穿点、键合线断裂、硅片裂纹、腐蚀产物等。引用高分辨率图片（如图4-2, 4-3）。 步骤5: 深入分析与验证 (In-depth Analysis & Verification)
方法: 如需进一步确认，可进行EDX成分分析（分析污染物）、FIB电路修补、热点定位（如OBIRCH, EMMI）等。 发现: 提供分析数据支持结论。（例如：EDX分析显示在击穿点周围存在Cl元素污染）。 步骤6: 模拟验证 (Simulation/Verification) (如适用)
方法: 搭建测试电路，模拟客户应用场景或怀疑的应力条件（如ESD、EOS）。 发现: 验证该应力是否能稳定复现失效现象。
5. 分析与讨论 (Analysis & Discussion)
5.1 失效模式 (Failure Mode):
根据观察和测试结果，定义失效模式。例如：短路、开路、参数漂移 (如Rdson增大)、功能丧失。 5.2 失效机理 (Failure Mechanism):
现象: SEM观察到栅氧层击穿孔洞 -> 机理: 栅极遭受过电应力(EOS)，导致薄栅氧层发生介质击穿。
现象: 金属互连线出现空洞 -> 机理: 在高电流密度和温度作用下，金属原子发生电迁移(Electromigration)，形成空洞导致开路。
现象: 引脚焊点存在裂纹 -> 机理: 因焊点疲劳或机械应力，导致焊点热疲劳开裂。
核心章节。 基于第4章的所有证据，运用可靠性理论知识，严谨地推导和论证导致失效的物理/化学过程。
逻辑链条: 将“现象”与“机理”联系起来。例如：
5.3 根本原因 (Root Cause) 判定:
综合所有分析，明确指出导致零件失效的根本原因。是零件本身缺陷（如设计缺陷、材料不良、工艺瑕疵）还是外部应用应力（如过压、过流、ESD、高温、机械应力）？
区分责任: 明确失效是供应商来料问题、设计问题还是使用不当。
6. 结论与建议 (Conclusion & Recommendations)
6.1 分析结论 (Conclusion):
用清晰、确定的语言总结整个分析过程，重申失效的根本原因。避免模糊不清的描述。 6.2 纠正措施 (Corrective Actions - CA):
针对已发生失效的短期措施。 例如：更换失效零件、对已出货产品进行筛选、通知客户端修改应用电路。 6.3 预防措施 (Preventive Actions - PA):
防止问题再次发生的长期措施。 这是体现分析价值的关键。
设计端: 修改设计规范、增加保护电路（如TVS管、保险丝）、更换为更可靠的零件型号。
来料端: 加强对该料号的来料检验（IQC）、与供应商签订质量协议、增加筛选（Screening）项目。
生产端: 优化焊接工艺、加强ESD防护。
文档端: 更新设计规范、DFMEA、测试规范等。
6.4 有效性验证:
简述如何验证所提措施的有效性（例如：新版本硬件在ESD测试中通过标准、来料失效率降至X ppm以下）。
7. 附录 (Appendix)
附录A: 相关图片
集中存放报告中引用的所有高清图片（外观图、电测波形图、X-Ray图、SEM照片等），并配有详细的图注。 附录B: 测试数据
提供详细的电性能测试数据、曲线等。 附录C: 参考资料
列出分析过程中参考的任何文档，如Datasheet、行业标准、内部规范等。 附录D: 缩略语表
解释报告中使用的专业缩写（如FA, EOS, ESD, SEM, EDX, FIB等）。
使用说明:
此模板是通用框架。在实际撰写报告时，应根据具体失效案例的复杂程度和所涉及的专业领域（如半导体、无源器件、焊点等），对各部分内容进行详略调整。
