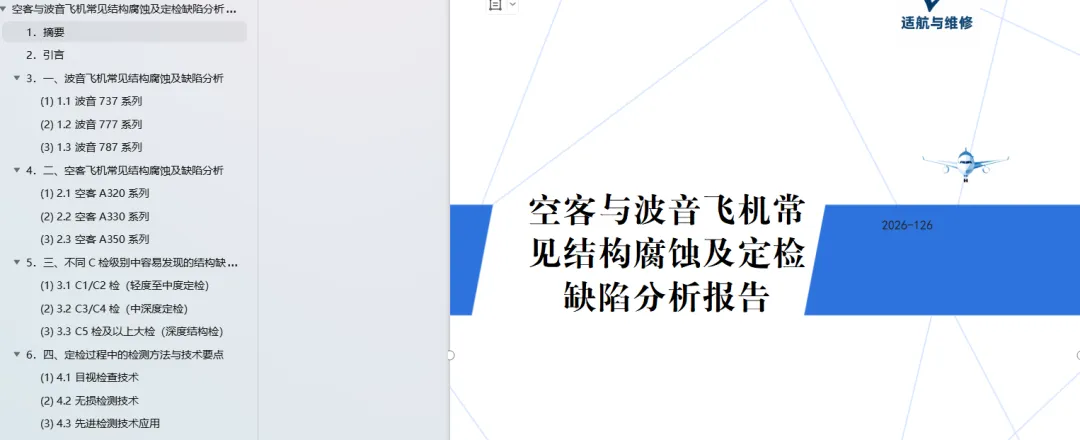

空客与波音飞机常见结构腐蚀及定检缺陷分析报告
摘要

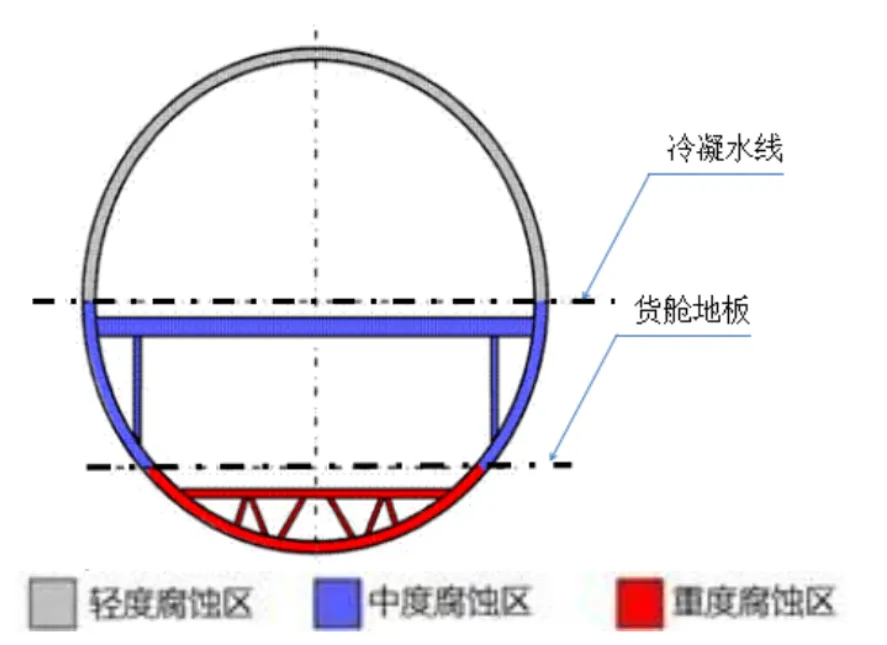

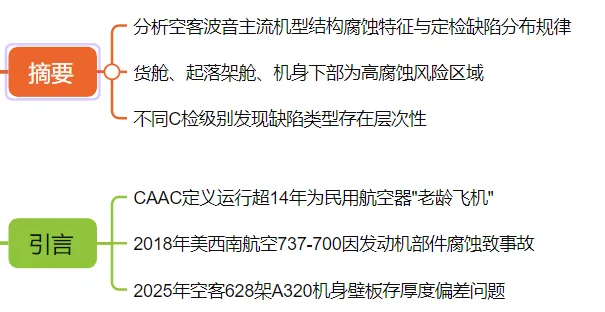

本报告系统分析了空客和波音主要机型的结构腐蚀特征和定检过程中常见的结构缺陷。通过对波音 737 系列、777 系列、787 系列以及空客 A320 系列、A330 系列、A350 系列等主流机型的深入研究，总结了各机型在不同 C 检级别中容易发现的结构缺陷类型和分布规律。研究表明，货舱区域、起落架舱、机身下部是所有机型的高腐蚀风险区域，而不同机型在结构设计和制造工艺上的差异导致了各自独特的腐蚀模式。在定检过程中，C1/C2 检主要发现表面腐蚀和可见缺陷，C3/C4 检暴露隐蔽区域的结构问题，C5 检及以上大检则集中发现严重的疲劳裂纹和广域腐蚀。本报告为航空公司制定针对性的结构检查和维护策略提供了重要参考。
已关注
关注
重播 分享 赞
核 已关注 关注 重播 分享 赞 心速览
已关注
关注
重播 分享 赞
系统分析空客和波音主要机型的结构腐蚀特征及定检过程中常见的结构缺陷，总结各机型在不同C检级别中易发现的结构缺陷类型和分布规律，为航空公司制定针对性结构检查和维护策略提供参考。

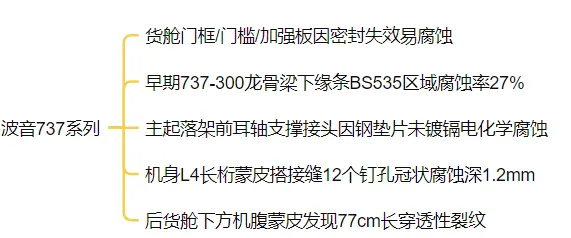

- 波音737系列

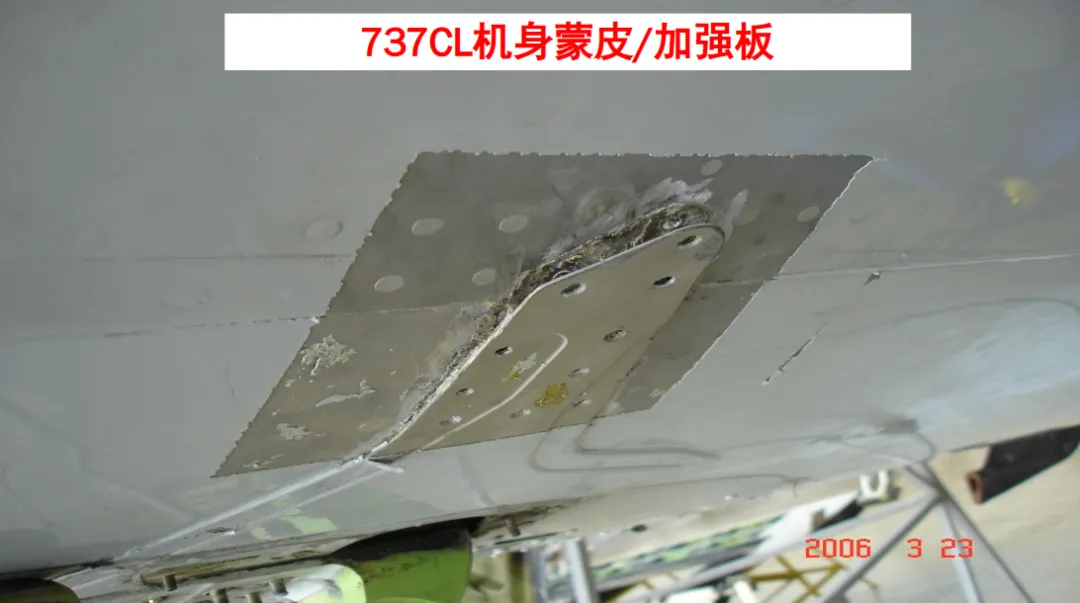

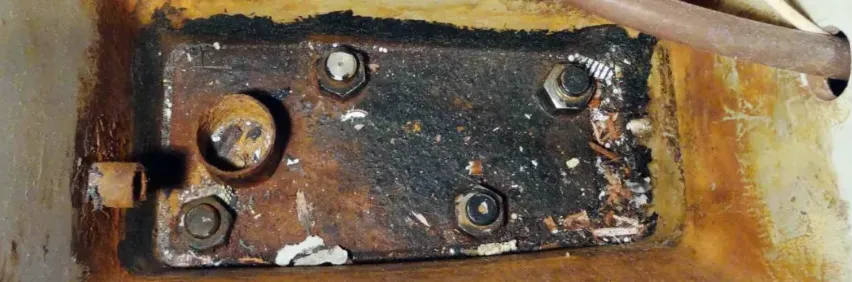

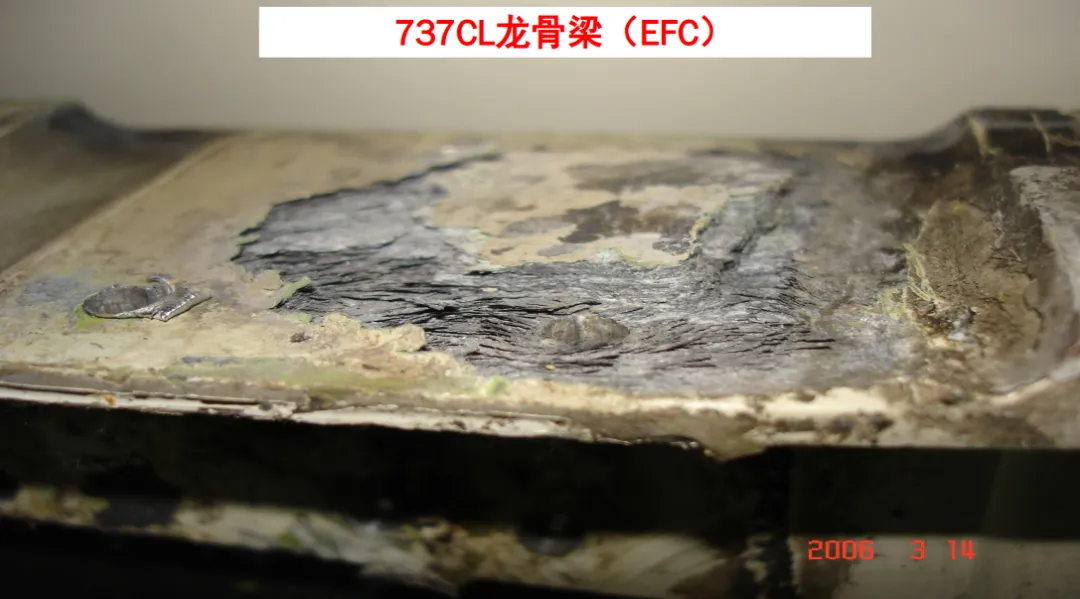

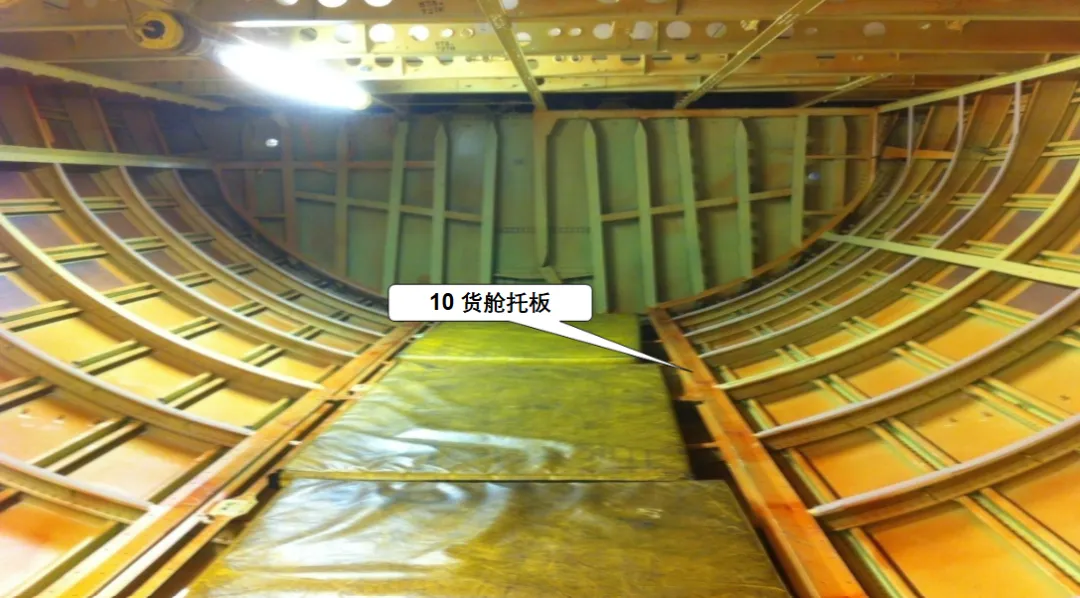

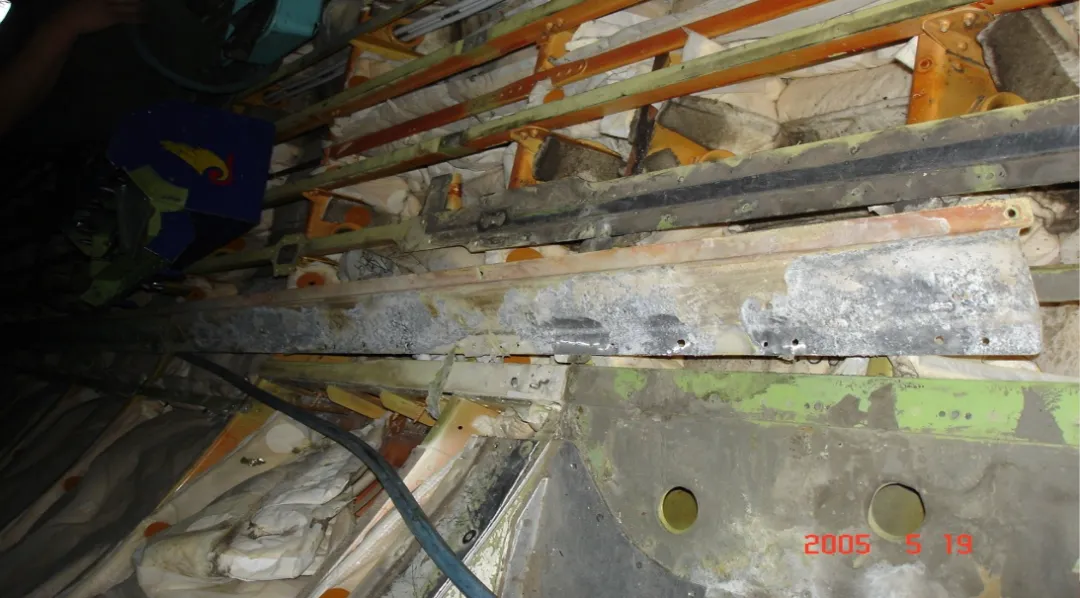

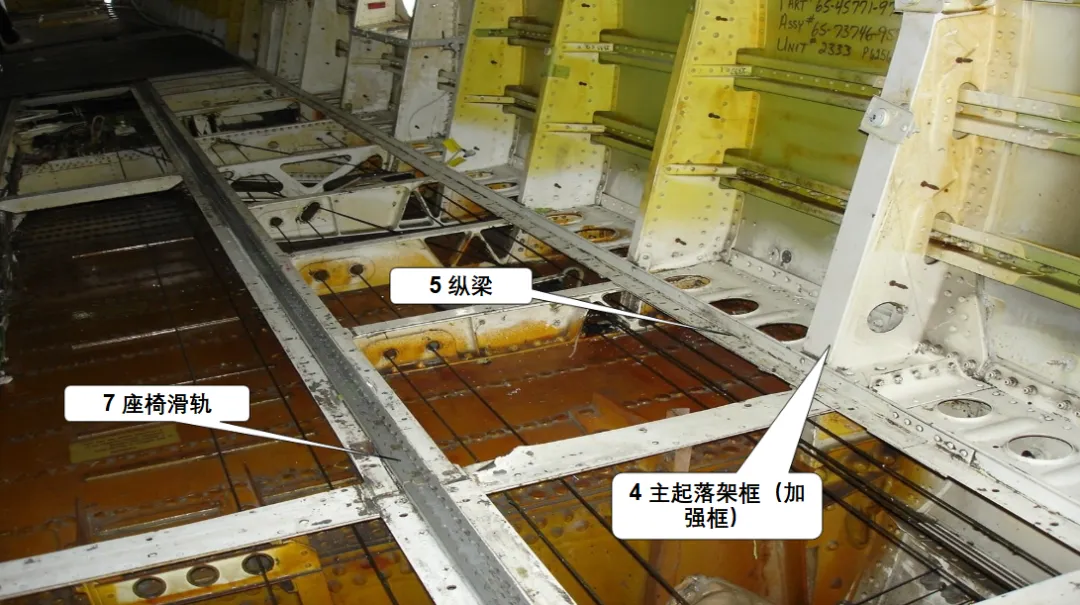

：货舱区域（前/后货舱门框、门槛、加强板、后压力隔框下部等）因地板破损、排水堵塞、运输“水货”等导致腐蚀；龙骨梁（尤其B737-300型）存在剥蚀，52条737CL龙骨梁下缘条BS535区域中14条腐蚀（占27%，9条局部切割加强修理，5条更换），腐蚀机理与空调舱冷凝水溶液、晶粒结构及压应力有关；起落架前耳轴支撑接头（钢垫片未镀镉致电化学腐蚀）、前起落架防扭臂安装销区域（排水飘洒形成腐蚀环境）、轮舱门框等部位易腐蚀；机翼前/后梁根部区域存在燃油渗漏通道；机身下部L3-L5长桁区域（机龄17年飞机C检发现L4长桁处蒙皮搭接缝12个钉孔冠状腐蚀，最大深度1.2mm）、排水口周围蒙皮等腐蚀。定检常见框架裂纹、长桁裂纹（站位1115左舷侧）、蒙皮搭接处裂纹（后货舱下方77cm穿透性裂纹）、紧固件松动缺失锈蚀、钉孔扩蚀和孔边裂纹、地板梁腐蚀裂纹、货舱门槛变形裂纹等缺陷。

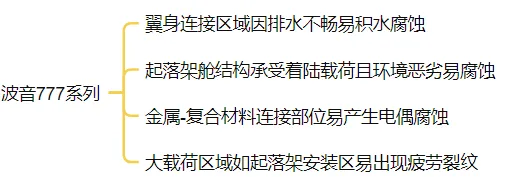

- 波音777系列

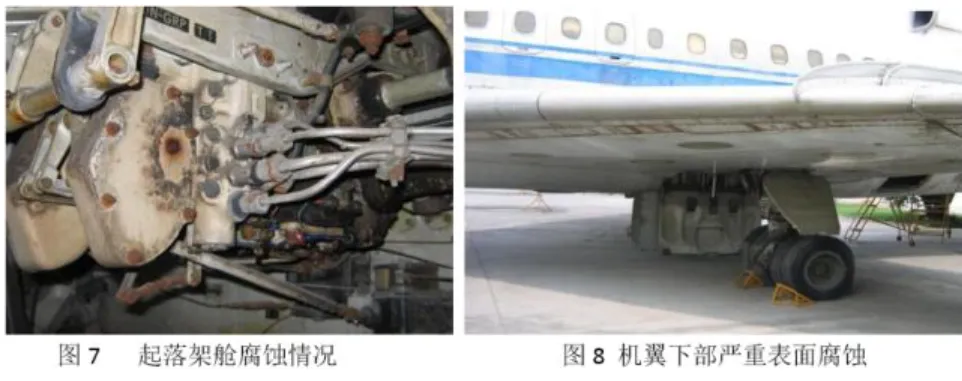

：货舱区域（门框、地板加强件）因容积大、装卸频繁，腐蚀和疲劳问题突出；翼身连接区域（机翼与机身整流罩下方机身蒙皮外表面）因结构复杂、排水不畅、高应力，腐蚀和疲劳交互作用明显；起落架舱（主起落架舱、轮舱隔框）承受着陆载荷及恶劣地面环境，支柱、减震器等部件腐蚀影响强度和功能；金属-复合材料连接部位易产生电偶腐蚀。定检易发现大型框架裂纹、加强件角片裂纹、紧固件孔周腐蚀和裂纹、复合材料与金属结合区分层或脱粘、大载荷区域（起落架安装、发动机挂架连接区域）疲劳裂纹。

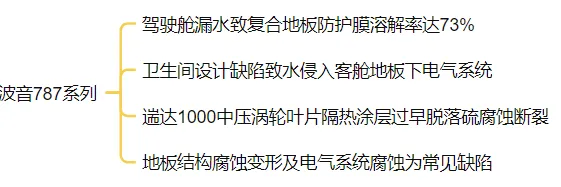

- 波音787系列

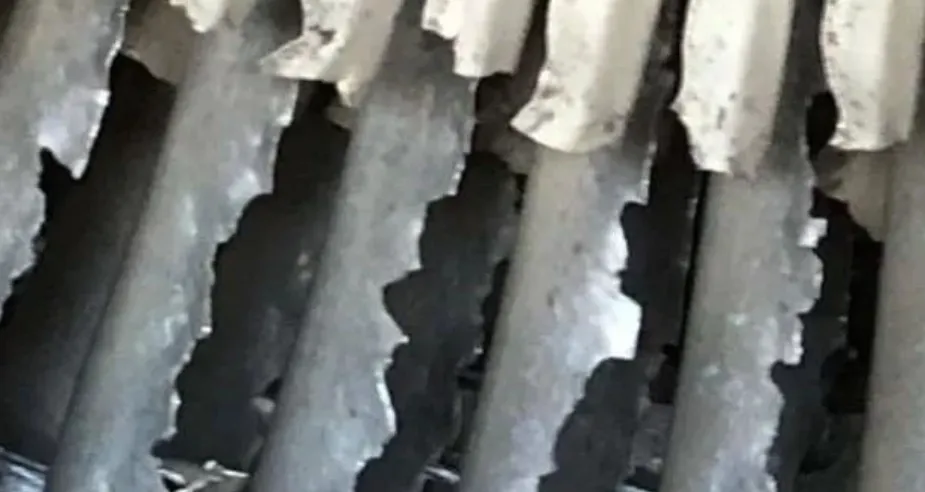

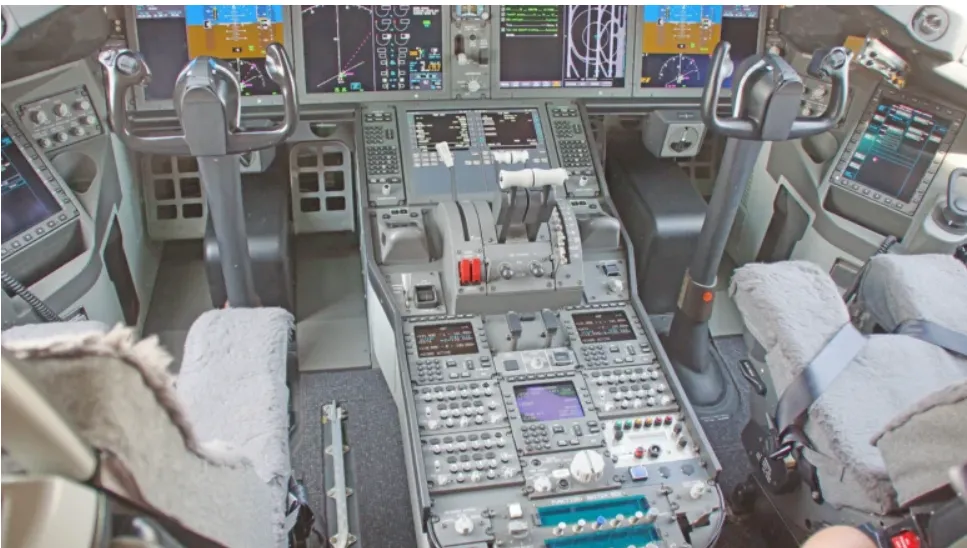

：机身结构50%使用复合材料（比铝合金轻20%），但金属部件和系统腐蚀问题仍严重。客舱地板因驾驶舱漏水（水龙头和水管漏水致地板地毯下积水渗入电子设备舱），复合材质地板产生不可逆化学腐蚀，X射线探伤显示表层防护膜溶解率73%，金属连接件锈蚀达B类损伤标准；卫生间区域漏水（设计缺陷导致水到达客舱地板下方敏感电气系统）；发动机遄达1000中压涡轮工作叶片隔热涂层过早脱落，致叶片硫腐蚀断裂，断片打坏后续各级叶片（第6级叶片基本全被打坏）。定检易发现地板结构腐蚀变形、电气系统腐蚀（水侵入致线路腐蚀短路风险）、卫生间结构损坏（地板、墙壁、天花板腐蚀霉变）、复合材料与金属连接部位腐蚀、发动机部件（热端部件）高温腐蚀。
空客飞机常见结构腐蚀及缺陷分析

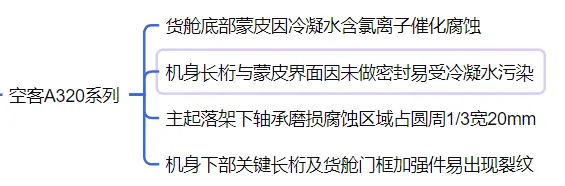

- 空客A320系列

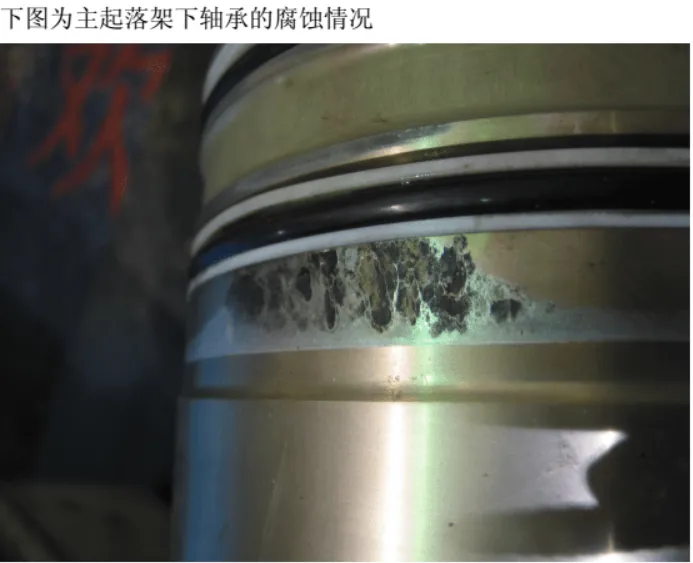

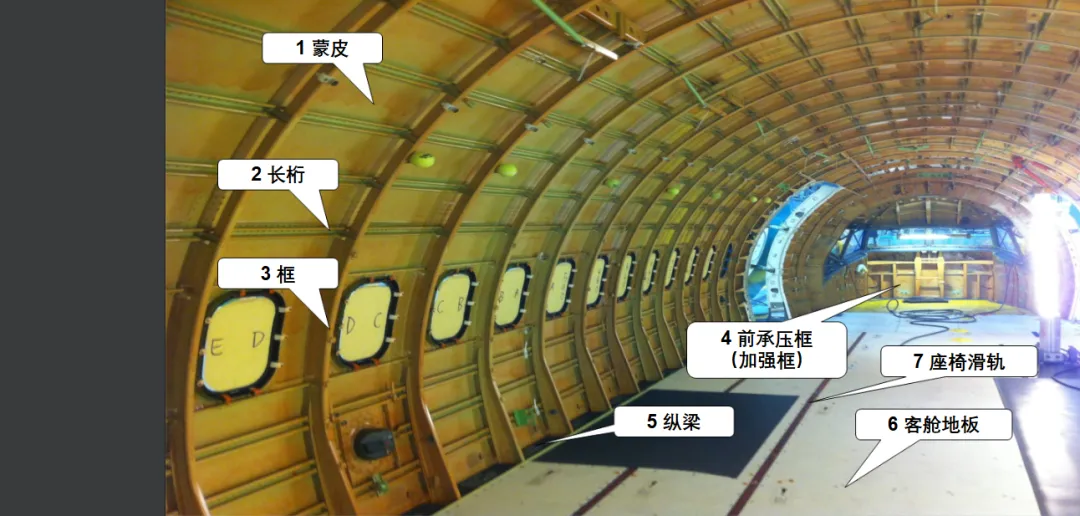

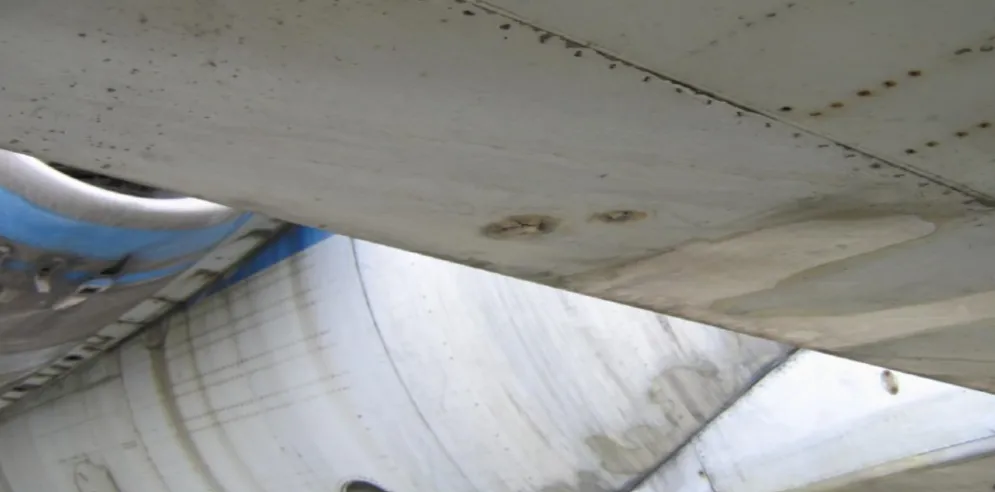

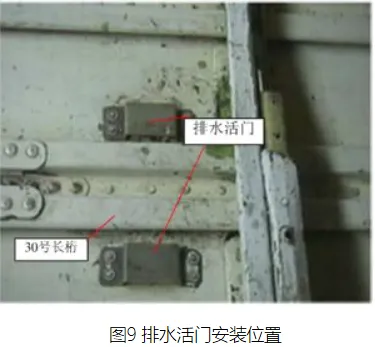

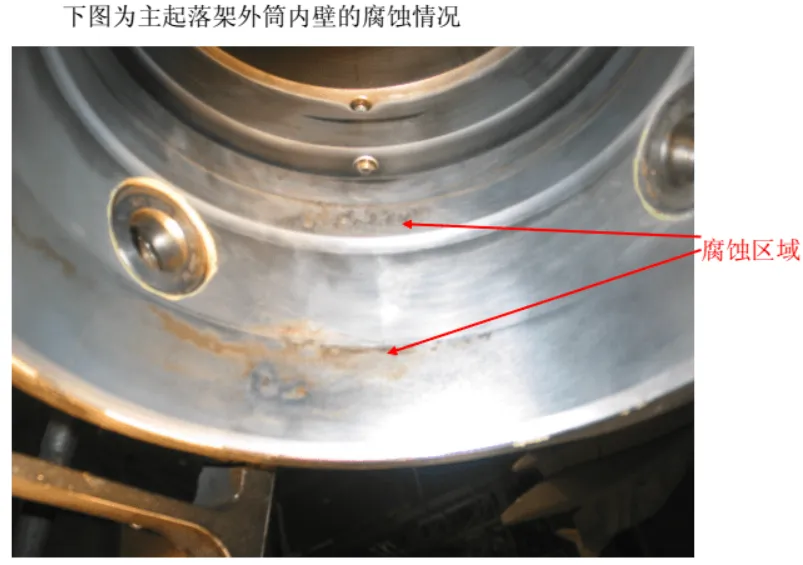

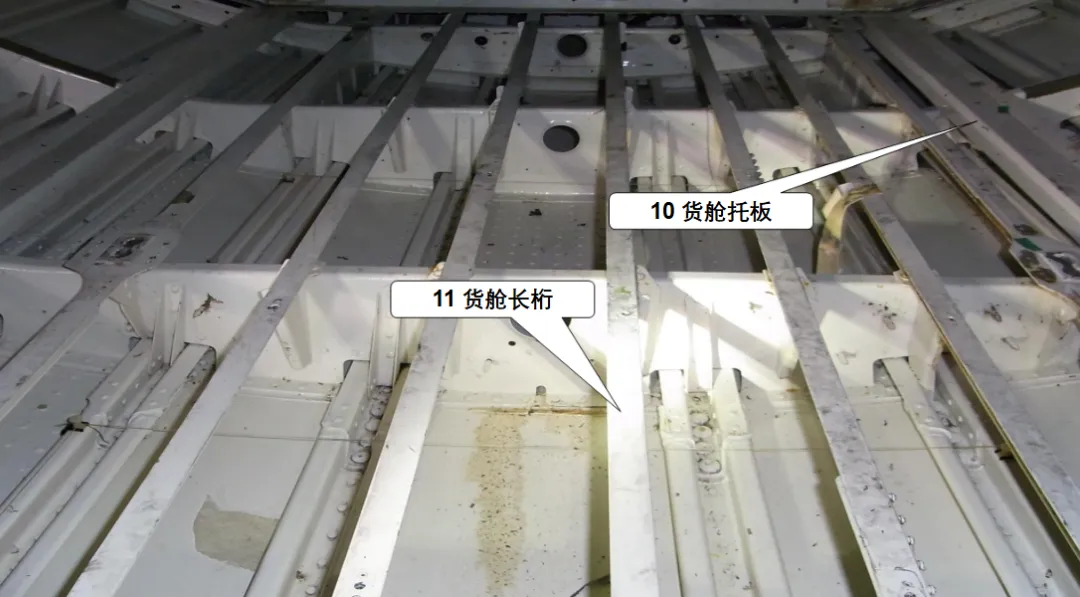

：货舱底部蒙皮外表面因长期暴露、涂层破损、机身内部冷凝水含饱和氯离子催化腐蚀；货舱底部结构（蒙皮、长桁、隔框）因地板及侧护板连接处密封损伤或机械撞伤，污物进入形成严重腐蚀环境。机身长桁腐蚀突出，多为小面积、多点位局部腐蚀，长桁与蒙皮界面腐蚀严重（连接处未做接合面和填角密封，冷凝水和污物从紧固件与蒙皮缝隙渗出）。主起落架下轴承及外筒内壁腐蚀常见（B-2282飞机左主起落架下轴承磨损区域占圆周三分之一，宽约20mm，目测最深约2mm）；前起落架舱、电子设备舱底部、空调舱、排水槽周边、散货舱、机身下部蒙皮对缝处（沉积硫酸根和氯离子）易腐蚀。定检易发现长桁和框架裂纹、货舱门框加强件裂纹、蒙皮搭接区裂纹（铆钉孔周围）、钉孔扩蚀和紧固件腐蚀、地板梁变形腐蚀裂纹、密封失效导致的进水腐蚀、结构加强片脱胶或裂纹。
起落架区域：

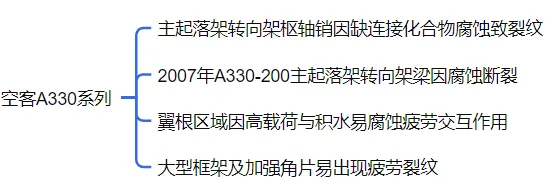

- 空客A330系列
：货舱区域（门框、地板梁）为腐蚀风险区。主起落架转向架梁枢轴销因缺乏连接化合物和密封剂应用不当，发生腐蚀引发疲劳裂纹（2007年8月17日A330-200右主起落架转向架梁断裂，腐蚀为重要因素）；轮舱结构长期暴露地面环境，受水分、盐分、化学物质侵蚀；机翼翼根区域（与机身连接关键部位）因高载荷、复杂应力状态及易积水，腐蚀和疲劳交互作用明显；襟翼和扰流板凹槽易积灰和水分。定检易发现大型框架疲劳裂纹（主起落架安装框架）、加强角片和连接件裂纹、多层结构间隐藏腐蚀、紧固件孔蚀和孔边裂纹、地板支撑结构腐蚀裂纹、起落架系统部件（枢轴销、减震器、刹车系统）腐蚀裂纹。

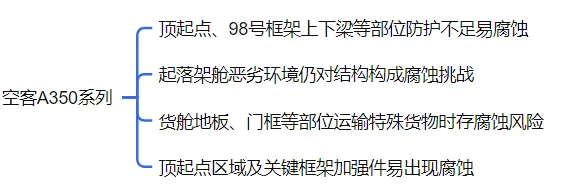

- 空客A350系列

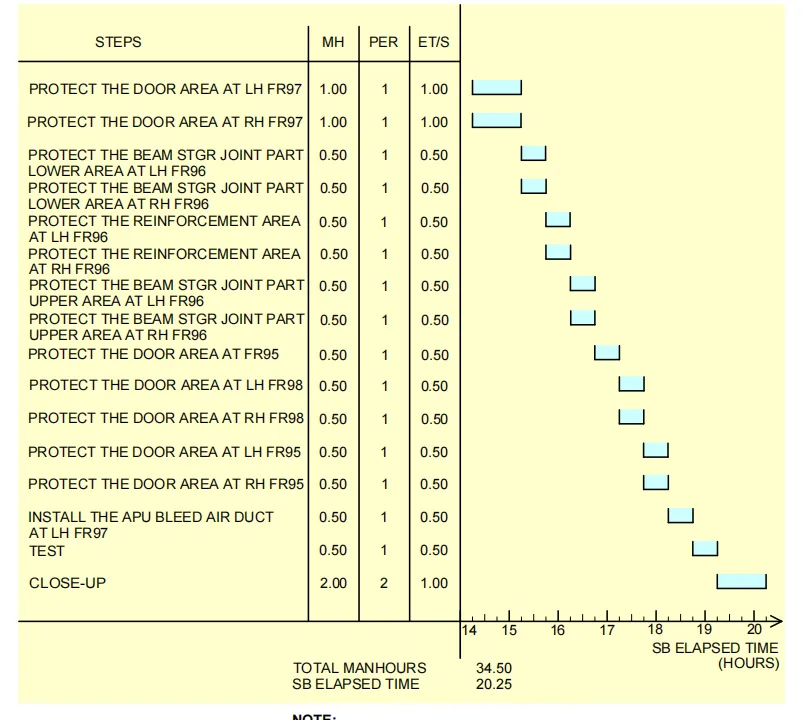

：虽大量采用复合材料，但顶起点区域（顶起点、98号框架下梁、上梁、上角配件、下角配件、95号和96号框架加强件）腐蚀防护不足；起落架舱结构面临恶劣环境挑战；货舱区域（地板、门框、侧壁）仍可能腐蚀（运输特殊货物时）。定检易发现顶起点区域腐蚀、关键框架和加强件腐蚀、起落架舱结构腐蚀、复合材料与金属连接部位腐蚀、货舱结构腐蚀。
不同C检级别中容易发现的结构缺陷分析

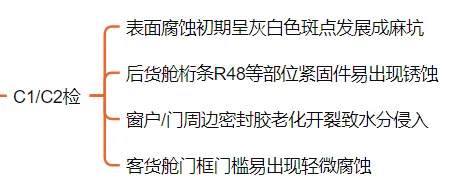

- C1/C2检（轻度至中度定检）

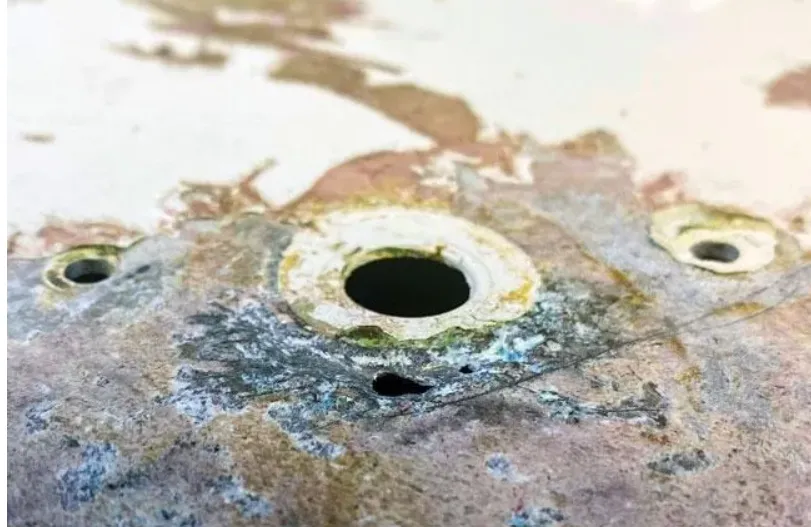

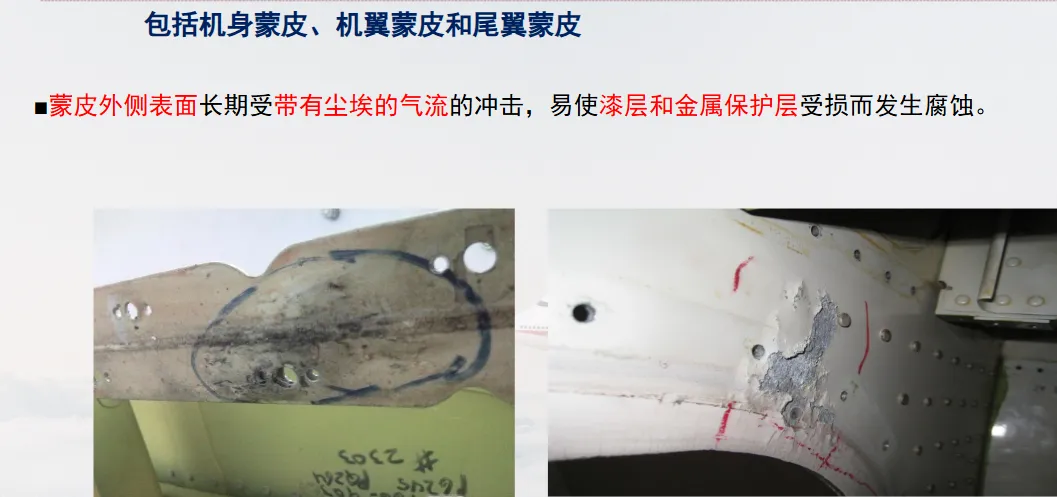

：主要发现表面类和易见区域缺陷。表面腐蚀和点蚀（机身蒙皮、机翼表面等，初期灰白斑点，发展后灰白粉末状产物，底部麻坑）；可见紧固件锈蚀（后货舱桁条R48等部位）；外部密封胶老化开裂（窗户、门、检查口盖周边）；门框和门槛轻微腐蚀（客货舱门、服务门等夹缝和空腔区域）；地板梁表面腐蚀（卫生间和厨房下方）；小面积蒙皮腐蚀（关键结构部位，如机龄17年飞机L4长桁处蒙皮搭接缝12个钉孔冠状腐蚀，最大深度1.2mm）；轻微裂纹（应力集中区域，如铆钉孔周围、结构突变处，通过放大镜等辅助工具发现）。

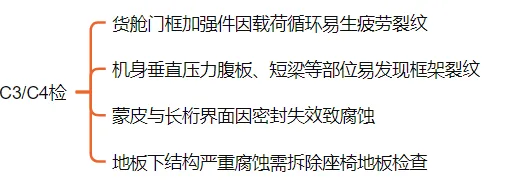

- C3/C4检（中深度定检）

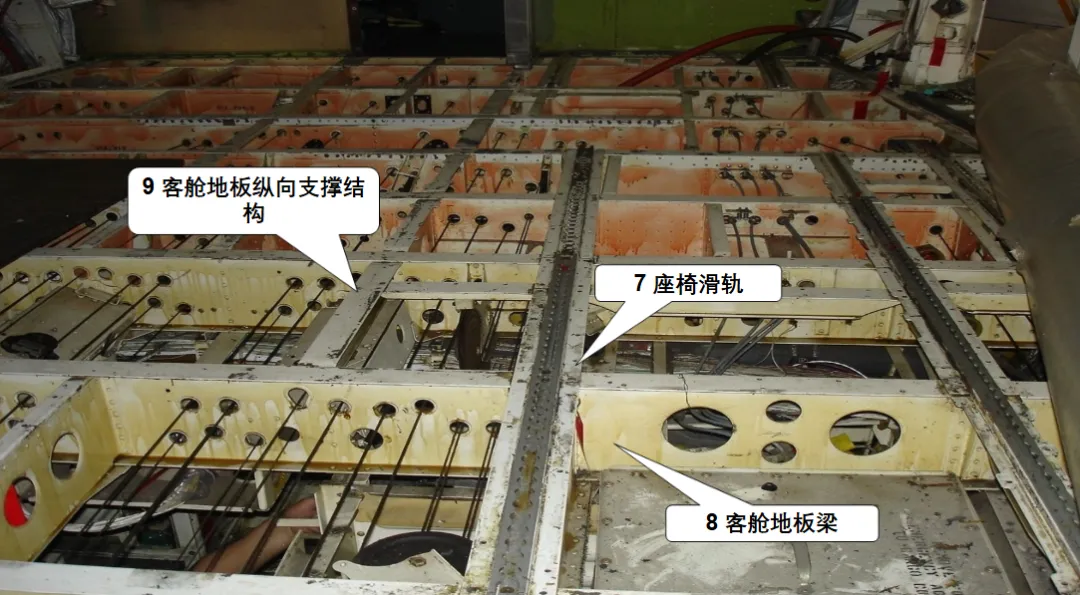

：检查深度增加，发现更多隐蔽区域问题。货舱门框加强件裂纹（装饰板后结构件，承受频繁载荷循环）；框架和长桁裂纹（机身垂直压力腹板、短梁等，如站位663.75处客舱地板上方2英寸裂纹、短梁外侧下弦4英寸裂纹）；钉孔扩蚀和孔边裂纹（疲劳和腐蚀交互作用，如737系列站位1104处蒙皮5条裂纹从右侧2号涡流发生器上部紧固件孔开始传播）；蒙皮与长桁之间界面腐蚀（密封失效致水分侵入，如A320系列连接处未密封导致冷凝水和污物渗出）；多层结构夹层腐蚀（隐藏在结构内部，通过拆除表面层或无损检测发现）；后压力隔框裂纹（波音737系列，承受客舱增压载荷，如阿罗哈航空243号航班机身前部搭接接头1.2米长裂纹，边缘有氧化腐蚀痕迹）；起落架舱结构腐蚀（737系列轮舱门框、起落架支撑结构等）；地板下结构严重腐蚀（C4检拆除客舱座椅及地板检查）。

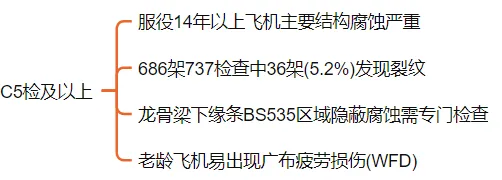

- C5检及以上大检（深度结构检）
：检查最全面，发现严重和隐蔽缺陷。广域和大面积腐蚀（300多架成熟机型累计服役超1200年，发现13000多起结构腐蚀事件，服役14年以上飞机主要和重要结构腐蚀严重）；关键结构疲劳裂纹（机翼与机身连接、起落架安装、发动机挂架连接等高载荷部位，686架737系列检查中36架约5.2%发现裂纹）；翼根和机身重要框架裂纹（先进无损检测发现内部裂纹）；隐蔽结构严重腐蚀（如737系列龙骨梁下缘条BS535区域）；紧固件孔群腐蚀和扩孔（大量钉孔腐蚀扩孔，如L4长桁处12个连续钉孔冠状腐蚀）；结构加强件失效和裂纹（应力集中区域关键部件）；密封系统完全失效导致的深层进水腐蚀（老龄飞机典型问题，需大量修理）；老龄飞机特有的广布损伤（结构区域多个独立疲劳裂纹相互影响）。
定检过程中的检测方法与技术要点
- 目视检查技术

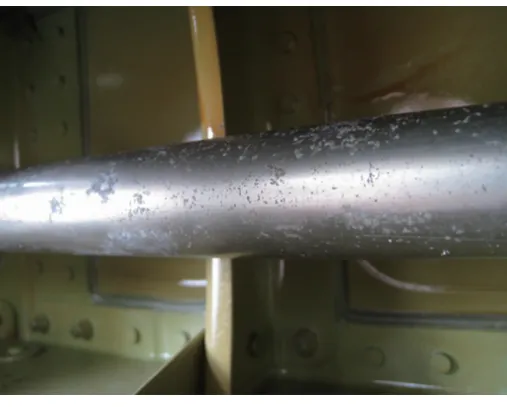

：基础方法，所有C检级别重要。照明需达0.5-5尺烛光标准，特殊条件需更高照度。借助手电筒、10倍放大镜、反光镜、塑料刮刀、孔探仪等工具。要点为被检零件需清洁（不模糊缺陷、不掩盖痕迹），检查人员熟悉结构和腐蚀迹象（看、摸、拍、碰、摇判断）。不同金属腐蚀产物特征：铝合金和镁合金初期灰白斑点、发展后灰白粉末、底部麻坑；合金钢及碳钢初期发暗、发展后褐色或棕红色；铜合金棕红、绿、黑色等；不锈钢黑色斑坑点。注意隐蔽迹象：铆钉断头变形、蒙皮鼓起剥落裂纹涂层变色、手感鼓起（剥层腐蚀）。 - 无损检测技术
：C检中约30%任务涉及，结果需双重确认并记录。涡流检测（铝合金表面和近表面缺陷，蒙皮铆钉孔边缘裂纹最有效，效率高、外场方便，适合对称工件自动化检测）；超声波检测（确定结构件完整性，复合材料分层脱粘、金属内部裂纹腐蚀减薄）；渗透检测（表面开口缺陷，疲劳裂纹，荧光渗透剂配合黑光灯可识别0.5微米微裂纹，遵循渗透-清洗-显像三步法）；磁粉检测（铁磁性材料表面和近表面缺陷，磁化后观察磁粉沉积）；射线检测（X射线和γ射线，精密铸件、烧结和复合材料结构检测，结果直观、记录易保存）；红外热成像检测（非接触式，脉冲强热流照射，记录温度场判断缺陷）。 - 先进检测技术应用
：机器视觉技术（多光谱相机与3D线激光扫描仪系统，微小缺陷识别准确率99.9%，10万张样本训练误检率<0.1%）；光纤传感技术（光纤光栅传感器感知腐蚀应力，体积小、质量轻、成本小、易安装、寿命长）；人工智能技术（基于深度学习自动图像腐蚀检测，提高效率、减少人为因素）；自动化检测设备（空客A320轮毂检测设备效率提高25%，检出效果好）；相控阵超声检测（控制探头相位幅度，检测发动机叶片内部微小裂纹，适合复杂几何形状结构）；计算机断层扫描（提供三维图像，检测复杂铸件内部型腔尺寸及隐藏缺陷）。

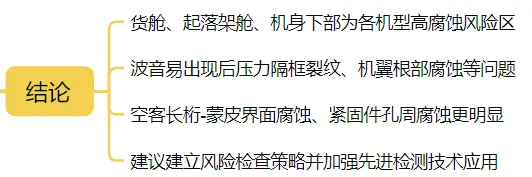

总体结论
- 关键发现

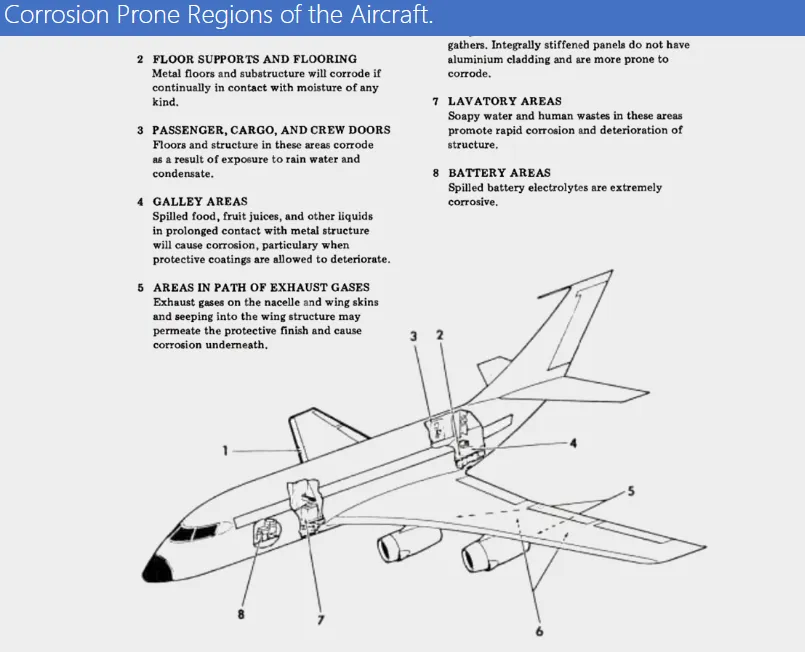

：空客和波音主要机型虽设计制造工艺不同，但腐蚀分布和缺陷类型有相似规律，货舱区域、起落架舱、机身下部为高腐蚀风险区域；波音易出现后压力隔框裂纹、货舱门槛/门框裂纹、机翼根部结构腐蚀等，空客则长桁-蒙皮界面腐蚀、机身下部排水区域腐蚀、紧固件孔周腐蚀更明显；不同C检级别发现缺陷类型有层次性，C1/C2检发现表面和可见缺陷，C3/C4检暴露隐蔽区域问题，C5检及以上发现严重疲劳裂纹和广域腐蚀。 - 重要性
：研究结果为航空公司制定针对性结构检查和维护策略提供重要参考，有助于提高结构缺陷发现率，保障老龄飞机持续安全运营，应对机队老龄化带来的结构腐蚀威胁，为航空运输业可持续发展提供保障。
