微透镜阵列（MLA）
行业分析
2025年微透镜阵列（MLA）全球市场规模达到约35亿美元，CAGR12%+，晶圆级MLA约0.99亿美元，CAGR9.5%，亚太占58%（中日韩主导），北美22%，欧洲16%。中国2025年市场规模达到约65.8亿元（同比12.9%），CAGR37.6%。
行业概述与产业链分析
1
MLA行业概述

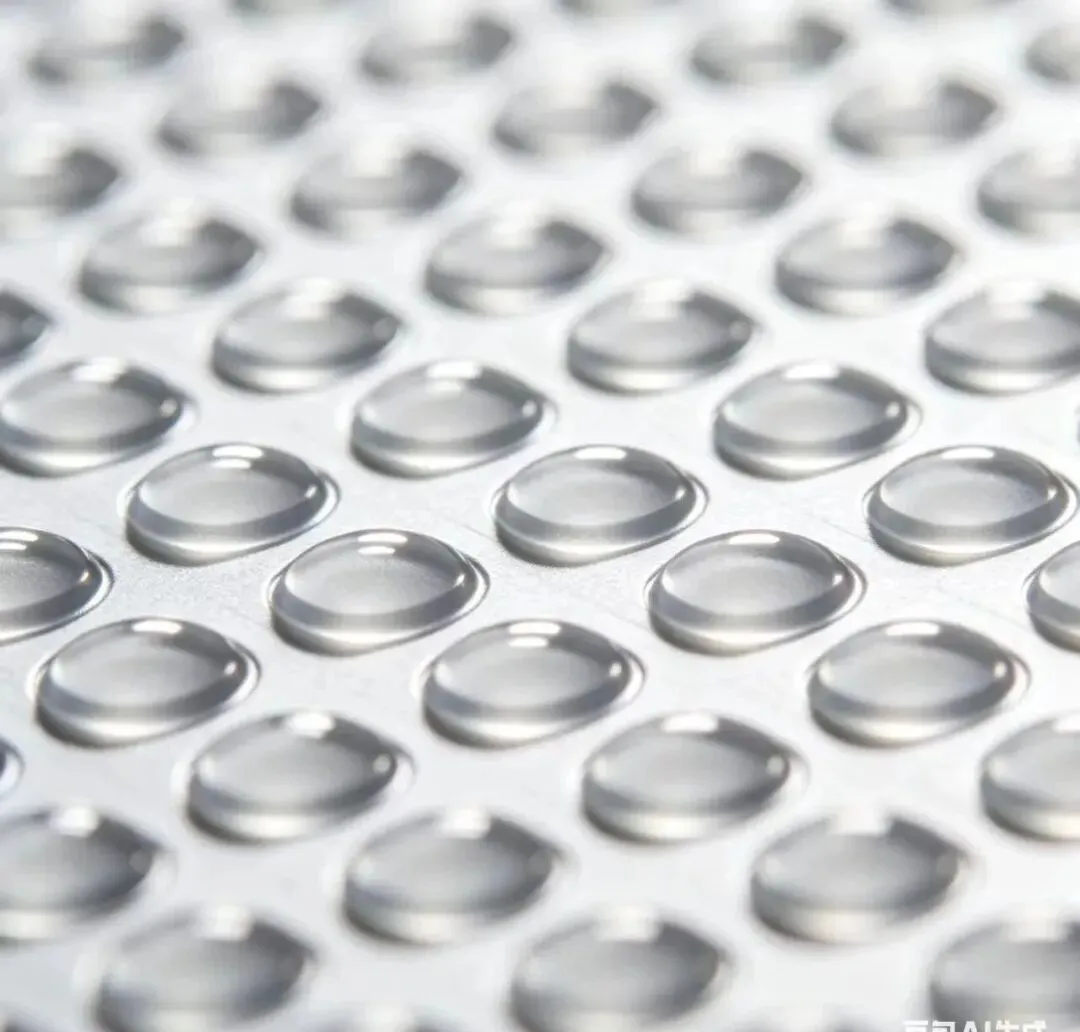

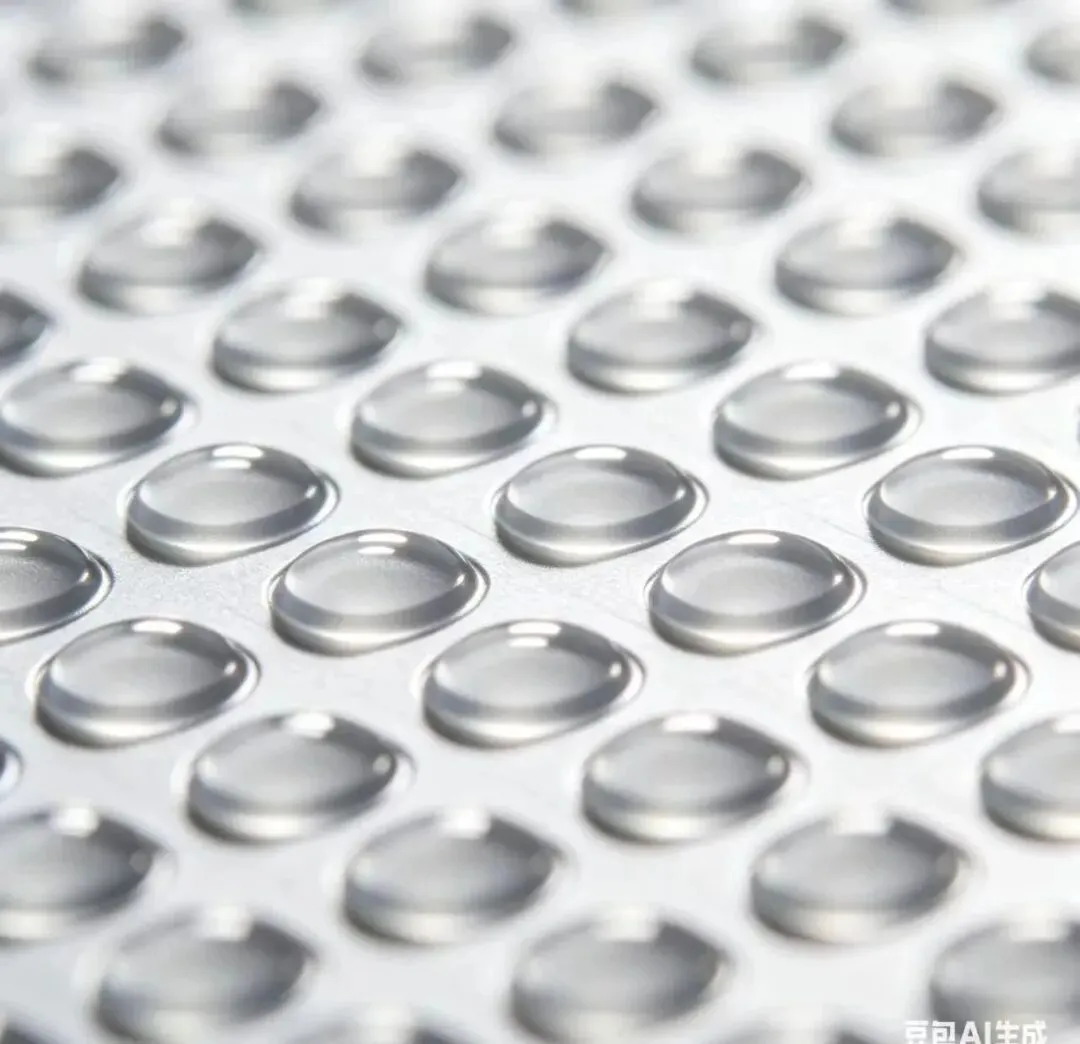

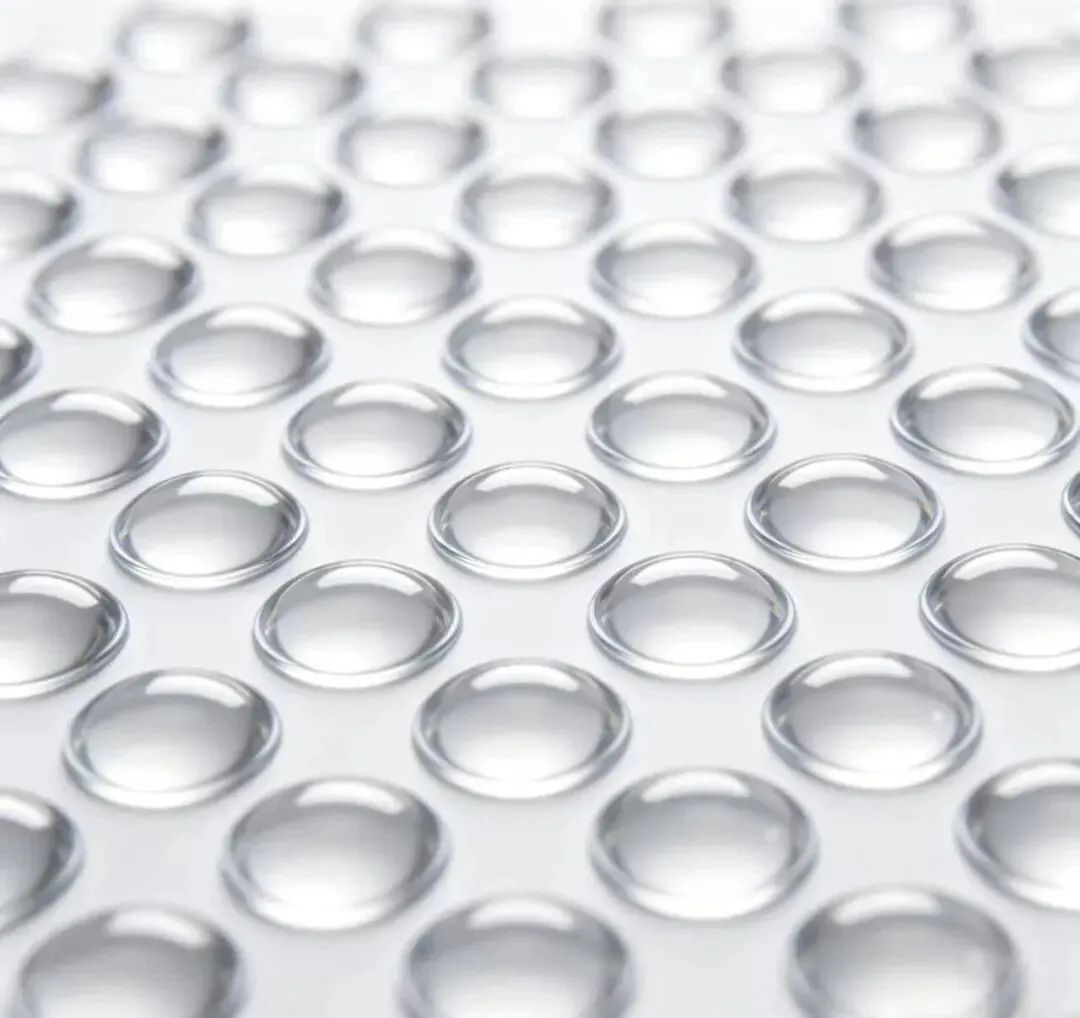

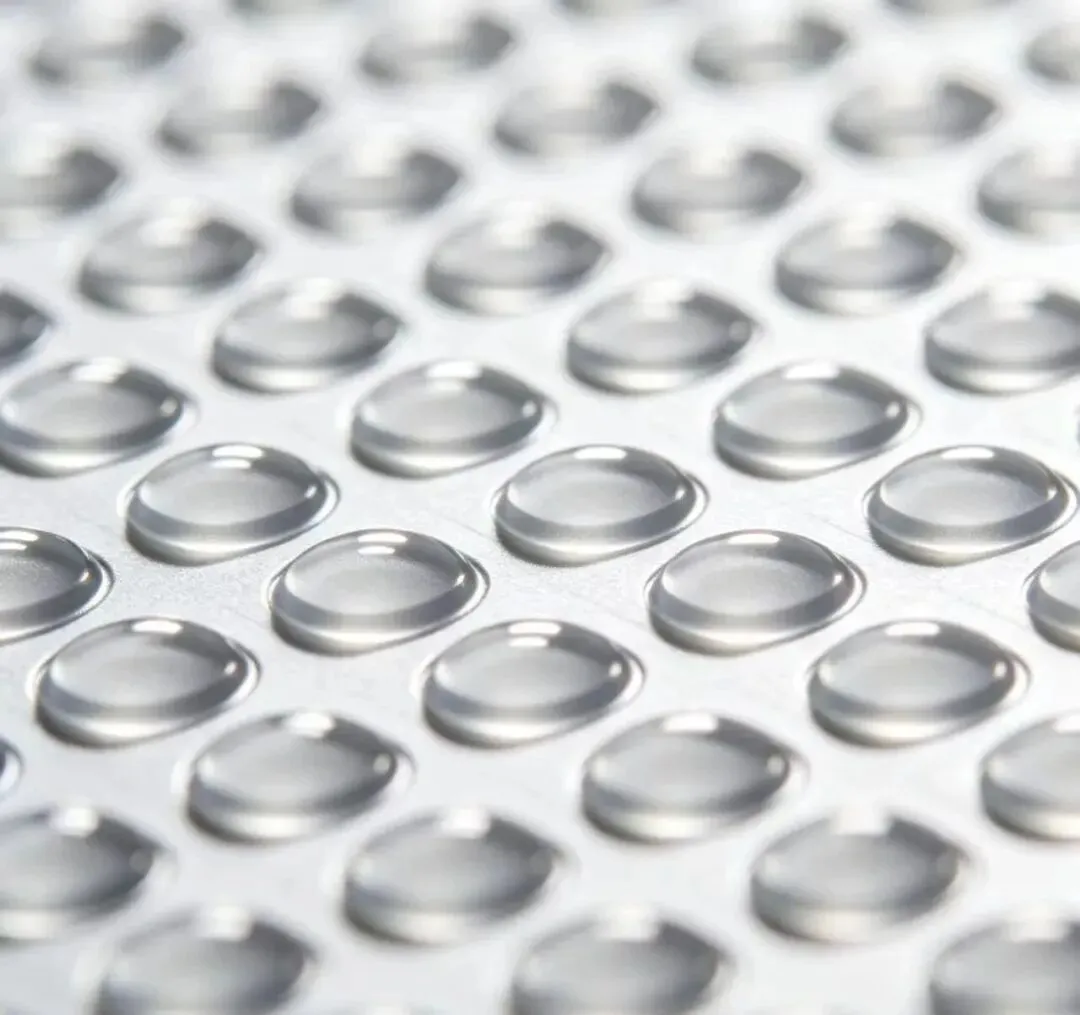

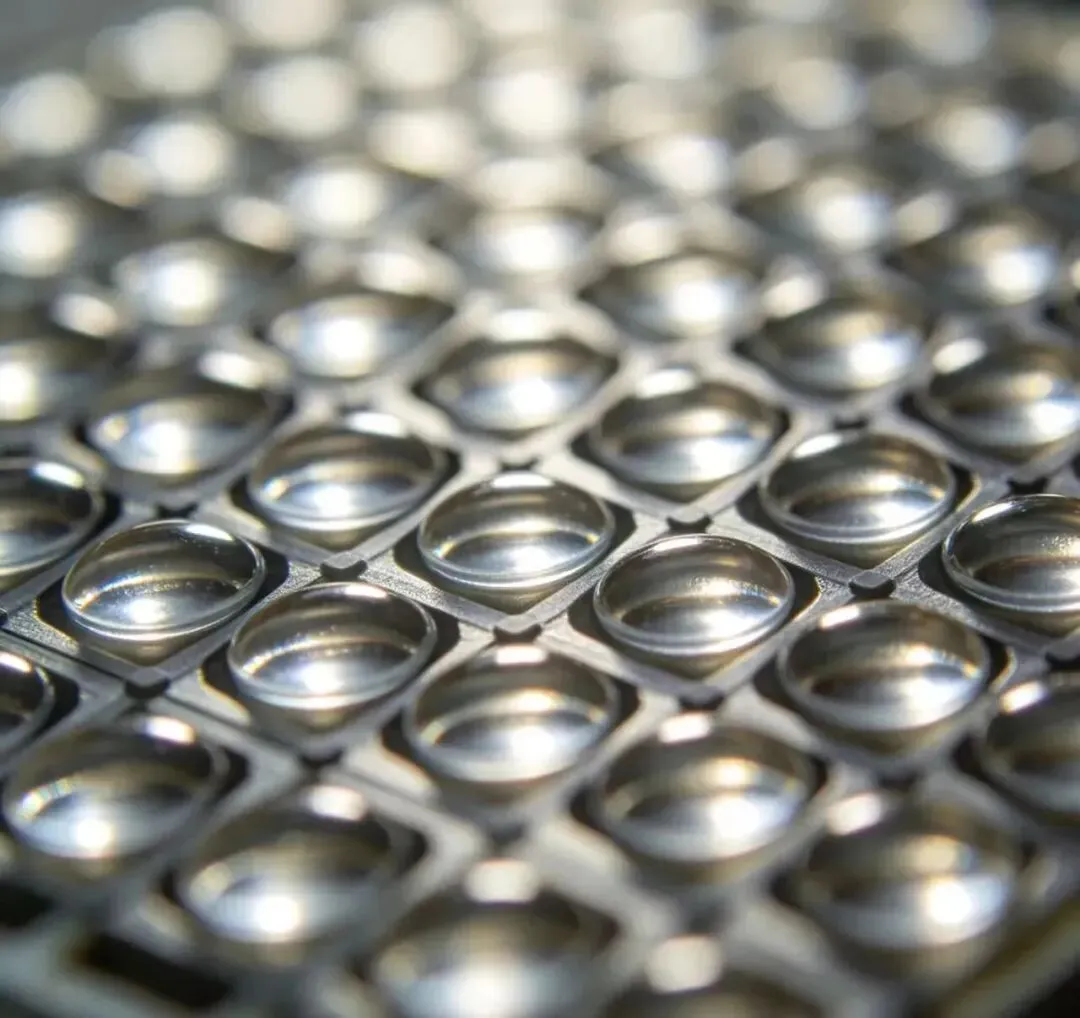

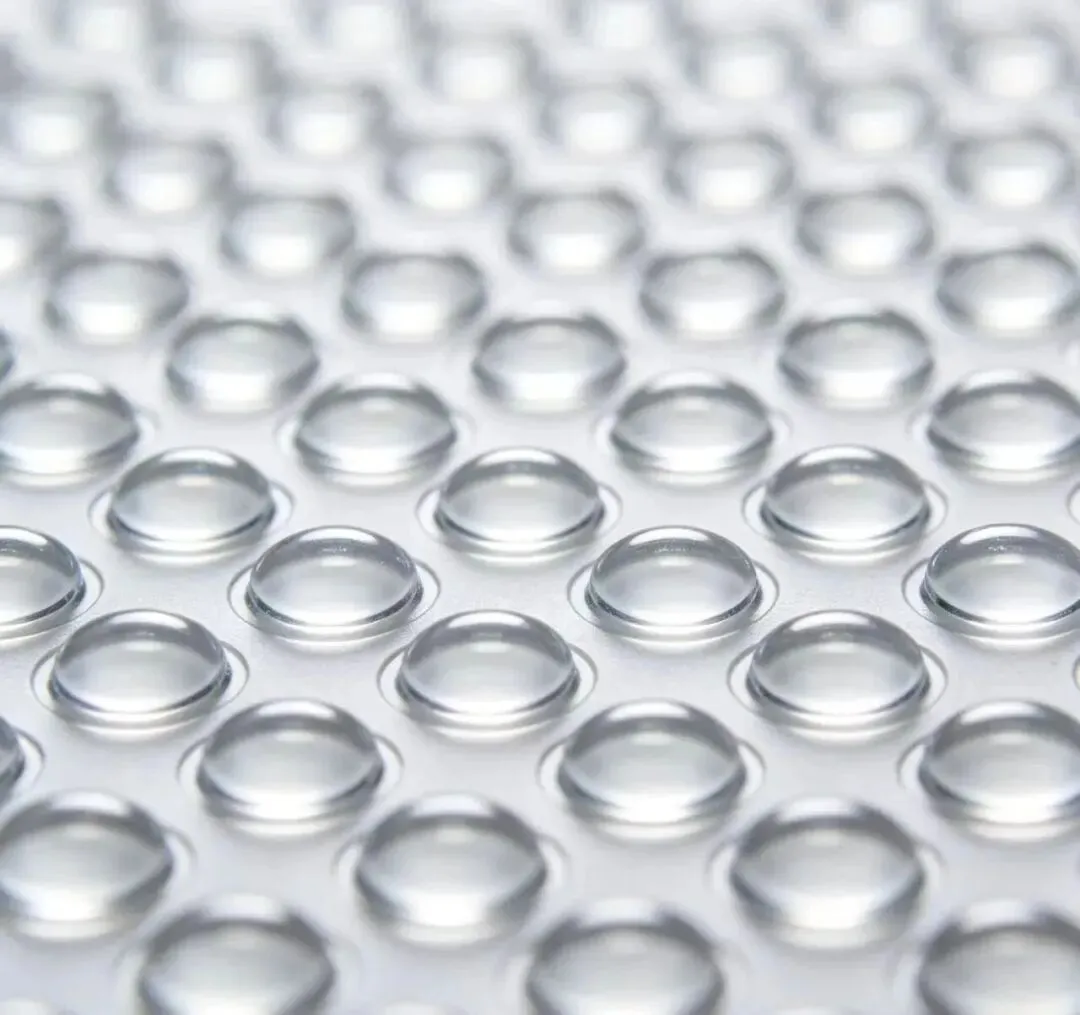

微透镜阵列概述微透镜阵列（Micro Lens Array, MLA）是由一系列通光孔径及浮雕深度为微米级的透镜组成的阵列。它不仅继承了传统透镜的基本功能，如聚焦、成像等，而且由于其单元尺寸小、集成度高的特点，能够完成传统光学元件难以实现的功能，并构成许多新型的光学系统。
1. 基本结构与分类
(1)基本结构
每个微透镜可以是球面镜、非球面镜、柱镜、棱镜等不同类型的透镜，最小功能单元具备独立的光轴，可以在微光学角度上实现聚焦、成像和光束变换等功能。
(2)分类
(Ⅰ)折射型微透镜阵列：利用材料的折射率差异来改变光线路径，类似于传统透镜的工作原理。
（Ⅱ）衍射型微透镜阵列：通过表面波长量级的三维浮雕结构对光波进行调制、变换，具有轻而薄、设计灵活等特点，适用于宽波段系统成像和其他特定应用场合。
2. 制造工艺
微透镜阵列可以通过多种方法制造，包括但不限于以下几种：
（1）模压成型：将熔融状态下的聚合物注入带有预定图案的模具中，冷却后取出即得所需形状的微透镜阵列。
（2）光刻技术：使用紫外光或其他形式的能量照射涂覆有光敏材料的基板，经过显影、蚀刻等步骤形成微细结构。
（3）3D打印技术：例如PμSL (Projection Micro Stereolithography) 技术，能够直接从数字模型构建复杂的多焦距微透镜阵列。
3. 特性与优势
（1）高集成度：相比单个大尺寸透镜，微透镜阵列可以集成大量小透镜于一个平面上，极大地提高了空间利用率。
（2）多样化排布：微透镜可以根据需要以正方形阵列、六边形排布、啁啾排布或随机排布等方式排列，满足不同的应用场景需求。
（3）多功能性：除了传统的光学功能外，还可以用于波前传感、光聚能、光整形等多种复杂操作。
4. 应用领域
微透镜阵列因其独特的性能，在多个高科技领域有着广泛的应用：
（1）显示技术：在OLED显示屏中，贴附蜂窝排列的微透镜阵列可以显著提高垂直方向上的辐射光强，改善画质并增强亮度。
（2）照明系统：车灯中采用的微透镜阵列结合了照明光学和投影光学的优点，能够在路面上产生明暗分明的光型，确保行车安全。
（3）摄影与摄像：应用于相机镜头中的微透镜阵列有助于优化光线进入传感器的方式，减少眩光并提升图像质量。
（4）生物医学工程：用于创建仿生结构或细胞培养平台，支持生命科学研究；同时也在个性化医疗诊断试剂盒等方面发挥作用。
（5）数据通信：作为光纤连接器内的关键部件，微透镜阵列可以帮助精确对准光纤端面，保证高效的数据传输。
5.发展历程
微透镜阵列（Micro Lens Array, MLA）的发展历程反映了从基础研究到实际应用的逐步演进过程。随着技术的进步和市场需求的变化，微透镜阵列在多个高科技领域中扮演着越来越重要的角色。
（1）早期探索与概念提出
20世纪80年代：自聚焦平面微透镜阵列作为一种新型的微小光学阵列器件开始发展起来。这一时期的研究主要集中在如何利用微细加工技术来制造具有特定光学特性的微透镜阵列。
（2）技术进步与多样化应用
90年代至21世纪初：伴随着半导体工业的发展，光刻和微细加工技术显著提高，为微透镜阵列的制造提供了强有力的支持。同时，研究人员开始探索不同类型的微透镜阵列及其潜在的应用价值。例如，折射型微透镜阵列和衍射型微透镜阵列分别基于不同的物理原理被开发出来，以适应各种应用场景的需求。
（3）制造工艺创新
（Ⅰ）模压成型技术：通过将熔融状态下的聚合物注入带有预定图案的模具中，冷却后取出即得所需形状的微透镜阵列。这种方法适合大批量低成本生产，并且可以实现较高的精度。
（Ⅱ）纳米压印技术：进入21世纪以来，纳米压印技术逐渐成为主流的微透镜阵列制造方法之一。它不仅能够实现更高分辨率的大面积图案复制，而且效率高、成本低，特别适用于大规模工业化生产。
（Ⅲ）3D打印技术：近年来，PμSL (Projection Micro Stereolithography) 等3D打印技术也开始应用于微透镜阵列的制造。这些新技术提供了更高的设计自由度，使得复杂多变的微结构得以实现。
（4）性能优化与功能扩展
（Ⅰ）高集成度与多功能性
随着材料科学和制造工艺的进步，微透镜阵列的设计灵活性和技术实现能力不断提升。现代微透镜阵列不仅可以实现传统透镜的基本功能（如聚焦、成像），还能够在光束整形、波前传感等方面发挥重要作用。
（Ⅱ）新兴应用领域
除了传统的显示技术和照明系统外，微透镜阵列在生物医学工程、数据通信、虚拟现实（VR）/增强现实（AR）设备等领域也展现出了广阔的应用前景。例如，在OLED显示屏中，贴附蜂窝排列的微透镜阵列可以显著提高垂直方向上的辐射光强，改善画质并增强亮度；而在车灯设计中，则结合了照明光学和投影光学的优点，确保行车安全。
2
MLA产业链分析
微透镜阵列产业链分析微透镜阵列（Micro Lens Array, MLA）作为一种关键的光学元件，在多个高科技领域有着广泛的应用。其产业链涵盖了从上游原材料供应到中游制造与加工，再到下游的应用拓展等多个环节。
1. 上游：原材料与核心组件
（1）聚合物材料：如PMMA（聚甲基丙烯酸甲酯）、PC（聚碳酸酯）等，是制作微透镜阵列最常见的基材之一，因其良好的透明度和机械性能而被广泛应用。
（2）玻璃材料：对于某些高性能应用场合，如高端显微镜或激光系统，可能需要采用高折射率、低热膨胀系数的特种玻璃作为基材。
（3）光刻胶及其他功能性材料：用于光刻工艺中的光敏材料，以及在特定应用中赋予微透镜特殊功能（如导电性、生物相容性）的材料。
（4）模具材料：如果采用模压成型工艺，则需要高质量的金属模具材料，如镍合金、钢等，这些材料决定了最终产品的精度和耐用性。
2. 中游：制造与加工
（1）设计与仿真
通过计算机辅助设计（CAD）软件进行微透镜阵列的设计，并利用光学仿真工具预测其性能表现。这一阶段还包括对不同应用场景下所需参数（如焦距、孔径、排列方式）的选择优化。
（2）制造工艺
（Ⅰ）光刻技术：使用紫外光或其他形式的能量照射涂覆有光敏材料的基板，经过显影、蚀刻等步骤形成微细结构。适用于小批量定制化生产。
（Ⅱ）纳米压印技术：可以实现更高分辨率的大面积图案复制，特别适合大规模工业化生产。该方法不仅效率高，而且成本相对较低。
（Ⅲ）3D打印技术：例如PμSL (Projection Micro Stereolithography) 技术，能够直接从数字模型构建复杂的多焦距微透镜阵列，提供更高的设计自由度。
（Ⅳ）模压成型：将熔融状态下的聚合物注入带有预定图案的模具中，冷却后取出即得所需形状的微透镜阵列，这种方法适合大批量低成本生产。
（3）质量控制
包括表面粗糙度测量、波前误差检测、透射率测试等一系列严格的检验程序，以确保每个微透镜都符合设计要求。
3. 下游：应用拓展
（1）显示技术：在OLED显示屏中，贴附蜂窝排列的微透镜阵列可以显著提高垂直方向上的辐射光强，改善画质并增强亮度。
（2）照明系统：车灯中采用的微透镜阵列结合了照明光学和投影光学的优点，能够在路面上产生明暗分明的光型，确保行车安全。
（3）摄影与摄像：应用于相机镜头中的微透镜阵列有助于优化光线进入传感器的方式，减少眩光并提升图像质量。
（4）生物医学工程：用于创建仿生结构或细胞培养平台，支持生命科学研究；同时也在个性化医疗诊断试剂盒等方面发挥作用。
（5）数据通信：作为光纤连接器内的关键部件，微透镜阵列可以帮助精确对准光纤端面，保证高效的数据传输。
（6）其他领域：如激光雷达（LiDAR）、虚拟现实（VR）/增强现实（AR）设备、太阳能聚光器等新兴应用也逐渐开始采用微透镜阵列来实现更佳的功能特性。
市场分析与竞争格局
2025年微透镜阵列（MLA）市场呈现消费电子/车载/ARVR驱动、晶圆级与纳米压印加速渗透、国产替代提速的格局；全球规模约35亿美元，中国约65.8亿元。以下为结构化分析。
1.MLA市场规模与增长
- 全球：2025年约35亿美元，CAGR12%+；晶圆级MLA约0.99亿美元，CAGR9.5%（2026-2032E）。
- 中国：2025年约65.8亿元（同比12.9%），2026E74.2亿元；医用微透镜约7.8亿元，CAGR37.6%。
- 区域：亚太占58%（中日韩主导），北美22%，欧洲16%。
2.MLA竞争格局
- 国际巨头：AMS OSRAM（车规级）、Heptagon（消费电子）、Jenoptik（工业/医疗）、Sony Semiconductor Solutions（晶圆级）；高端良率99.5%+，专利壁垒强。
- 中国力量：舜宇光学、蓝特光学、麦塔兰斯（超透镜量产）、武汉敏芯；国产良率98%+，在消费/车载中低端份额提升，高端晶圆级仍依赖进口。
- 市场结构：头部5家占高端54%份额；并购同比增23%，技术整合加速。
3.MLA驱动因素
- 驱动力：多摄渗透率91%、激光雷达爆发、AR/VR光学升级、医疗成像高增长。
- 应用占比：
- 光学传感/成像47%（主导）
- 消费电子25%（多摄/屏下）
- 车载15%（激光雷达/Camera）
- 医疗9%（内窥镜/神经成像）
- 工业/ARVR9%
- 增长亮点：车载激光雷达市场240亿元，车规级MLA产能缺口35%；AR/VR光学单机用量增40%。
4.MLA技术路线
- 制造工艺：纳米压印与晶圆级量产加速；晶圆级MLA渗透率38%（2025），良率99.3%+。
- 材料：高折射率聚合物（如PEGDA水凝胶）、可降解生物材料在医疗落地。
- 性能升级：非球面占比62%，衍射/超透镜进入试产；AI缺陷检测降本20%、提效30%。
5.MLA瓶颈与对策
- 良率与一致性：热变形/对准误差；对策为热补偿算法、亚微米对位系统、智能检测。
- 成本与效率：高端模具成本高；对策为纳米压印模板复用、Roll-to-Roll量产、国产化设备替代（降本40%+）。
- 供应链：关键组件依赖进口；对策为国家专项扶持、联合研发，2026E核心材料国产化率50%+。
6.MLA市场预测（2026-2030）
- 规模：全球2030E62亿美元（CAGR12%+）；中国2030E110亿元。
- 技术：非球面/超透镜占比85%，AI全流程控制普及，良率99.8%+。
- 国产化：2030E高端晶圆级MLA国产替代率30%+，设备/材料自主可控率60%+。
7.MLA发展趋势
微透镜阵列（MLA）行业正迎来一个快速发展与深刻变革并存的时期。其发展趋势主要体现在以下几个方面：
(1)需求驱动：AI算力引爆增长?
AI技术的爆发是当前最核心的增长引擎。高速光模块，特别是面向AI数据中心的400G至1.6T光模块，对内部光学组件的需求激增。微透镜作为光路耦合中的关键元件，在这一领域扮演着不可或缺的角色，推动了整个市场的快速扩张 。
(2) 技术演进：更高精度、更优性能✨
技术创新是行业发展的持续动力。
(Ⅰ)制造工艺升级：纳米压印、半导体工艺等先进制造技术不断进步，使得微透镜阵列的制造精度和性能得到显著提升。
（Ⅱ）产品性能优化：行业正向着高精度、高性能的方向发展。非球面微透镜因其能有效减少光学像差，提供更精确的光聚焦和控制，成为重要的发展方向。
（Ⅲ）新型材料应用：熔融石英、玻璃、动态交联水凝胶等多种新材料被广泛应用，不仅提升了产品的可靠性，也满足了不同场景的多样化需求 。
(3)应用拓展：从传统到新兴领域的跨越?
微透镜阵列的应用版图正在迅速扩大。
（Ⅰ）传统领域深化：在光学成像、光通信等领域的应用持续深入。
（Ⅱ）新兴领域崛起：
-消费电子：广泛应用于智能手机、AR/VR等设备中。
-汽车工业：作为车灯（前大灯、尾灯）的关键部件，实现更高效、均匀的光线分布。
-生物医疗：在医疗成像、激光设备等领域的应用逐渐扩大。
-其他领域：在数字投影、光电转换、天文学观测等方面也展现出巨大的潜力 。
(4)产业格局：整合协同与国产化?
（Ⅰ）产业链整合：上下游企业间的合作日益紧密，通过资源共享和技术互补，共同推动行业发展，提升整体竞争力。
（Ⅱ）区域竞争加剧：亚洲（特别是中国和日本）已成为全球最大的生产地区。中国厂商正通过持续的技术创新，在高端制造领域逐步缩小与欧美领先企业的差距，加速国产化进程 。
(5)绿色制造：环保与可持续发展?
在全球环保趋势下，行业也更加注重绿色制造。通过优化生产工艺、采用环保材料等方式降低环境影响，已成为行业共识和发展方向 。
?
微透镜阵列加工材料
采用光刻胶熔融技术（或称热回流）是当前比较流行的一种折射型微MLA加工方法。
①将光刻胶旋涂在处理过的基片表面。
②使用掩膜版对基片进行曝光，经显影后可在基片形成特定的柱状阵列。
③对柱状阵列进行加热融化，光刻胶在表面张力的作用下形成球冠状微透镜结构，使用者可以配合电铸工艺实现结构向模具的转化。
④利用注塑或者纳米压印的方式进行大批量的复制生产。
01
紫外I线光刻胶PPR312
ZUIDATEC PPR312是一种高感光度I线正性光刻胶，线条与通孔均可以应用，符合ULSI、VLSI等制造过程中高感光度高分辨率要求，极限分辨率可达到0.35μm。
02
正性光刻胶PPR350
ZUIDATEC PPR350是一种刻蚀厚度从1μm到150μm以及应用于电镀工艺的超厚光刻胶，高感光度、高产出率、高附着性，专门为湿法刻蚀工艺改进以及IC关键层制程。
03
纳米压印光刻胶POP204/202
常见纳米压印技术有热压印和紫外压印2种类型，蕞达科技相应推出POP204、POP202两款纳米压印材料，黏附与抗蚀刻性佳，稳定转印，适用于折射型MLA与大面积晶圆压印制备。
