色谱用旋转阀在分析仪器中的地位

在现代分析化学领域，色谱技术是复杂混合物分离与精准检测的核心手段，其分析精度的高低，核心取决于流路控制组件的运行可靠性。VICI Valco仪器公司深耕该领域五十余年，其研发生产的旋转阀，已广泛应用于气相、液相色谱系统的进样控制、流路切换及通道选择等关键环节。色谱进样阀需在高压工况下实现微量样品的精准切换，而定子与转子的密封界面，正是保障这一核心功能稳定实现的关键部位。

旋转阀主要分为W型和Cheminert型两大类。其中，W型采用锥形几何结构，具备良好的自对中特性，密封性能稳定可靠，常用于GC；Cheminert型采用平面转子设计，通过螺栓压紧定子的方式，可有效减少流路死体积，适配HPLC和UHPLC系统的使用需求。材料的合理选择与机械公差的精准控制，直接决定了阀门的使用寿命、运行稳定性及核心性能。本文将重点围绕气相色谱仪所用W型阀展开阐述，涵盖气体六通阀与液体四通阀两个类型。

核心材料与密封力学基础

VICI Valco旋转阀的定子材质多选用Nitronic 60合金，该合金的抗擦伤、耐磨性能相较于传统316不锈钢有显著提升，可有效延长阀门使用寿命。转子材料则根据不同应用场景进行差异化配置：Valcon E与Valcon T转子分别适配中高温气相色谱（GC）系统。

密封压力由预载组件持续维持，确保阀门在维护保养或转子更换后，能够快速恢复出厂预设张力，保障密封性能稳定。W型阀具备便捷的维护优势，可在不拆卸样品环或连接管线的前提下完成转子更换，大幅降低现场维护难度与工作量。但实践中发现，不同类型阀门的转子更换成功率差异显著，这一现象背后，反映出精密加工公差与流体物理特性之间的复杂关联，也是后续研究需重点关注的核心要点。

典型阀门组件材料性能对比

液体四通阀与气体六通阀的几何敏感性差异

在实际应用与维护过程中发现，气体六通阀的转子更换适配性较高，操作便捷且成功率高；而液体四通阀在更换转子时，极易出现适配不良的问题，往往需要更换整个阀头才能恢复正常使用。造成这一差异的核心原因，在于两种阀门的流路设计理念及公差敏感度存在本质区别。

气体六通阀的进样体积，由定子端口之间连接的外部定量环精准决定，转子仅起到“桥梁”作用，负责连接特定端口、引导载气流向。因此，只要转子刻槽尺寸偏差控制在合理范围内，且能够保障密封性能，其对进样体积的影响极小，适配容错度较高。需特别注意的是，气体十通阀因其用量少，其的转子适配性显著低于六通阀，维护时需更加注重精度控制。

与气体六通阀不同，液体四通阀采用内置采样设计，其进样体积（范围为0.06 µl至2 µl）由转子表面的刻槽直接决定，转子同时承担着开关控制与计量的双重核心功能。这就对转子刻槽的宽度、深度，以及刻槽与定子端口的对齐精度提出了极高要求，需达到微米级标准，才能保障进样精度与密封可靠性。

内置采样进样器规格分析

若液体四通阀的转子出现微小位移，或刻槽存在轻微偏移，在高压工况下，液体极易在对齐不良的部位产生局部湍流，进而引入死体积，导致色谱峰展宽、样品残留等问题，影响分析精度；更为严重的是，高压流体的持续冲刷会加速转子磨损，产生机械碎屑，最终引发跨端口泄漏，导致阀门失效，甚至损坏整个色谱系统。

生产加工规模与批次公差的关联分析

批次公差控制是精密制造领域的核心技术挑战，对于色谱用旋转阀而言，VICI Valco的生产规模直接影响其加工工艺的稳定性，进而决定产品的适配性与一致性。在CNC精密加工过程中，刀具磨损与热漂移是导致零件尺寸波动的主要因素：刀具的微量损耗会造成转子刻槽尺寸漂移，而加工机器的温度变化则会引发材料热胀冷缩，影响零件校准精度，最终导致批次间公差差异。

国产替代转子的适配性数据显示，同批次转子的适配率可达90%以上，而异批次转子的适配率仅为20%-30%，这一数据差距清晰反映出我国大规模工业化生产与国际高端精密制造水平之间的差距。气相六通阀转子的市场用量庞大，生产线可投入高额的监测与误差补偿设备，通过规模化生产效应摊薄设备成本，进而实现对加工质量的精准控制，保障批次一致性。

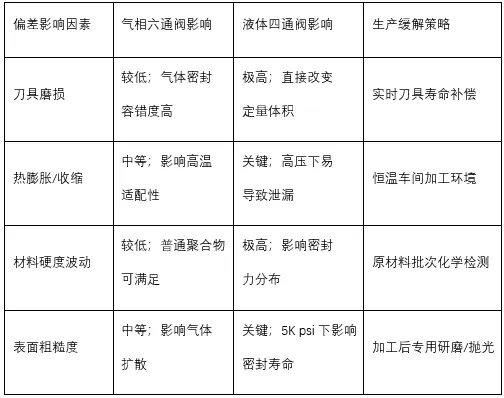

批次偏差对不同应用的影响权重

国际高端制造商针对高精度阀门组件，通常采用“工厂配对”生产模式，通过初始研磨工序，使转子与定子充分磨合，形成完美的配合密封面，确保两者适配精度达到设计标准。这也是异批次转子难以适配严苛工况下液体四通阀的核心原因，同时也为国产替代提供了重要的技术参考方向。

市场需求分布与经济规模效应

气体六通阀与液体四通阀的市场用量比例约为100:1，这一悬殊比例由气相色谱（GC）在个行业应用格局所决定。其中，GC作为石化、环境监测、食品安全、医药检测等领域的基础分析工具，其用于GC分析气体时进样用，另外作为系统气相色谱仪多阀多柱切换时也常用，在线色谱仪中也广泛使用，还有一些非色谱场景使用的，市场需求旺盛；而液体四通阀属于高精密专用组件，在气相色谱仪中主要用于LPG类样品进样用，市场需求相对小众但技术门槛极高，国内很多企业还在使用闪蒸仪+气体六通阀。

中国气相色谱市场近年来呈现强劲增长态势，据行业预测，至2030年，中国气相色谱市场收入将达到3.638亿美元，年复合增长率维持在8.6%。其中，阀门、转子等核心配件与消耗品的市场份额占比超过46%，是整个气相色谱市场中增长最快的细分领域。目前，国产替代已在中低端产品领域实现规模化突破，但在高精密液体四通阀等高端核心部件领域，仍面临严峻的工程技术挑战，与国际先进水平存在一定差距。

色谱系统技术及市场趋势对比

市场需求的巨大差异，直接导致两种阀门的研发投入出现明显失衡：气体六通阀市场空间广阔，国产厂商可通过规模化生产优化加工工艺，持续提升产品批次一致性，降低生产成本；而液体四通阀市场容量较小，多以小批量定制生产为主，缺乏规模化生产带来的工艺自优化效应，难以实现加工精度与成本的平衡，这也进一步印证了“工厂加工量决定公差差异”的核心逻辑。

密封失效的物理化学机制：液体与气体的显著差异

液体与气体在密封界面的物理行为存在本质差异，这是液体四通阀相较于气体六通阀更易出现适配不良、密封失效的核心原因。气体具有可压缩性、分子量小的特点，气密性密封的核心需求是解决分子扩散与微泄漏问题，且气体采样阀的工作压力较低（通常低于100 psi），转子尺寸的轻微偏差可通过预载组件的弹簧压力进行补偿，适配容错度较高。

在这种严苛工况下，任何微小的机械不匹配都会成为高压液体冲刷的突破口。若转子刻槽与定子端口未能实现完美对齐，高压流体会对转子表面产生“线拉”效应，快速切割转子密封面，形成永久性沟槽，导致密封性能急剧下降，最终引发阀门失效。

此外，由于液体四通阀流路设计紧凑，且多用于高精度进样系统，这种密封失效模式带来的影响会被显著放大，直接影响色谱分析的精度与稳定性。

影响密封寿命的关键因素对比

• 液压应力：液体相四通阀承受的工作压力是气相六通阀的10倍，需依靠更强的机械张力才能维持稳定密封，对组件结构强度要求更高。
• 流体密度与粘度：液体的高粘度不仅会增加泵体的动力需求，同时会放大流体对转子刻槽边缘的冲击力，加速转子磨损。
• 化学兼容性：Valcon H转子的耐溶剂性优良，但长期接触强有机溶剂，仍可能发生微观溶胀，进而影响微米级的精密公差，导致适配性下降。
• 颗粒污染：气相色谱仪的LPG类样品进样时，钢瓶样品带来的各种机械杂质等颗粒，这些颗粒会进入阀门内部，是造成转子划伤、密封失效的首要原因。

故障排除与高精度组件的生命周期管理

针对液体四通阀转子更换成功率低的行业痛点，在维护过程中需遵循严格的标准化流程：拆卸定子时需使用专用扳手，避免损伤组件，转子取出可借助磁铁辅助操作，整个过程需重点把控密封面的清洁度与转子的对齐精度，具体操作步骤如下：

1. 样品要求：使用液体四通阀进行LPG类样品进样时，需在阀前加精密过滤器（0.5um）进行保护，少量的机械杂质会磨损转子和定子的密封面。及时清洗阀和管线。
2. 显微检查：使用高倍放大镜或显微镜，对定子密封面进行细致检查，若发现密封面存在可见划痕，说明定子已受损，此时更换新转子也难以形成稳定的高压密封，需同步更换定子。
3. 对齐定位：严格参考设备技术手册，确认转子ID字母或定位槽处于正确角度，确保转子刻槽与定子端口精准对齐，避免因刻槽错位导致适配不良。
4. 交替紧固：紧定螺钉时，需以四分之一圈为增量，采用交替拧紧的方式操作，防止定子发生倾斜，确保密封面受力均匀，保障密封可靠性。
5. 机械磨合：施加高压工况前，需手动或自动切换阀门10次左右，帮助转子与定子快速形成初期接触轨迹，提升密封适配性，延长组件使用寿命。

针对国产异批次转子适配率低的问题，提出以下维护建议：更换转子后，若阀门无法保持良好的气密性，切勿通过过度拧紧螺钉的方式弥补，以免损坏定子平整度，造成二次损伤；此时更换整个阀头组件更具经济性，可有效保障工厂配对的精密精度，同时保护色谱柱、探测器等核心部件不受损坏，降低整体维护成本。同时建议在采购时多购买几个同批次的转子，可以参照阀头和转子1:3的比例备转子，实际经验表面更换超过3次，阀的锥面密封性磨损的概率很大。

总结与未来技术展望

VICI Valco两种旋转阀（气体六通阀与液体四通阀）的适配性差异，本质上是精密制造业不同产量规模下，公差控制水平差异的直接体现。液体四通阀因采用内置定量机制、工作环境严苛（高压、高精度要求），对转子的加工精度提出了极高要求，这也是其适配性较低的核心原因。目前，国产替代的核心瓶颈在于小批量精密加工的批次一致性控制，常规材料的国产化已实现量产突破，但高温、高耐蚀等特种材料的性能仍需进一步完善，缩小与国际先进水平的差距。

未来，随着微流控技术的不断成熟与AI驱动精密制造的广泛应用，有望为色谱用旋转阀带来技术创新，例如开发自补偿机械结构，实现公差偏差的自动调节，提升阀门适配性与稳定性。对于中国市场而言，国产替代若能在液体四通阀这类小众高精密部件领域实现突破，将显著提升我国分析仪器行业的核心竞争力，打破国际技术垄断。深入理解市场规模背后的生产逻辑，可为实验室、生产企业提供重要参考，帮助其在采购成本与系统稳定性之间实现最优平衡，推动行业高质量发展。
