储能行业可靠性需求分析报告 - 表单

表单A：可靠性数据采集表格（示例）

A1 每日运行数据记录表

记录时间	系统状态	总充电量(kWh)	总放电量(kWh)	系统效率(%)	平均SOC(%)	最大功率(kW)	环境温度(℃)	告警数量	维护活动	记录人
2024-06-01 08:00	待机	0	0	-	50.2	0	25.3	0	无	张三
2024-06-01 12:00	放电	0	1250.5	92.3	42.1	2500	28.7	0	无	张三
2024-06-01 18:00	充电	980.3	0	92.1	68.5	-2000	26.5	1（模块温差大）	检查风扇	李四
2024-06-01 24:00	待机	980.3	1250.5	92.2	68.3	0	23.8	0	完成	李四

填写说明：

系统状态：充电/放电/待机/故障/维护
数据采集频率：每4小时记录一次关键数据
告警详情需另附告警记录单
维护活动需对应维护工单编号

A2 电池模块一致性月度分析表

模块编号	初始容量(kWh)	本月实测容量(kWh)	容量保持率(%)	平均电压(V)	电压极差(mV)	平均温度(℃)	温度极差(℃)	内阻(mΩ)	健康度评分	处理建议
BMS-M01-001	52.3	51.8	99.0	715.2	15	26.3	2.1	0.85	95	正常，持续监控
BMS-M01-002	52.3	51.5	98.5	714.8	18	27.1	2.5	0.88	92	正常，持续监控
BMS-M01-003	52.3	50.1	95.8	713.5	35	29.5	4.2	1.12	78	关注，下月复测
...	...	...	...	...	...	...	...	...	...	...
统计值	平均：52.3	平均：51.1	平均：97.6%	-标差：3.2	最大：42	平均：27.1	最大：4.8	平均：0.95	平均：88.5	-标差：6.7

健康度评分算法：
健康度 = 0.4×容量评分 + 0.3×一致性评分 + 0.2×内阻评分 + 0.1×温控评分

容量评分 = (实测容量/初始容量)×100
一致性评分 = 100 - 电压极差×2 - 温度极差×10
内阻评分 = 100×(1.5 - 内阻)/1.5（假设新内阻0.8mΩ，报警值1.5mΩ）
温控评分 = 100 - 平均温升×2（温升=平均温度-环境温度）

A3 系统可靠性月度汇总表

指标类别	具体指标	目标值	本月实际	上月实际	年度累计	偏差分析	改进措施
容量可靠性	可用容量比率	≥100%	101.2%	101.5%	101.3%	正常	无
	容量衰减率	≤0.1%/月	0.08%	0.07%	0.08%	正常	无
能量可靠性	系统效率	≥92%	92.3%	92.4%	92.2%	正常	无
	辅助功耗占比	≤3%	2.7%	2.6%	2.8%	正常	无
功率可靠性	功率可用率	≥99%	99.8%	99.7%	99.6%	正常	无
	响应时间合格率	100%	100%	100%	100%	正常	无
时间可靠性	MTBF(小时)	>50,000	52,300	51,800	51,500	正常	无
	MTTR(小时)	<4	2.5	3.1	2.8	正常	无
调度可靠性	指令响应正确率	≥99.9%	100%	100%	99.98%	正常	无
	计划完成率	≥98%	99.2%	98.8%	98.9%	正常	无
安全可靠性	热失控预警准确率	>95%	100%	100%	100%	正常	无
	保护动作正确率	100%	100%	100%	100%	正常	无
综合指标	系统可用率	≥98%	99.2%	99.1%	99.0%	正常	无
	综合可靠性指数	≥85分	92.5分	92.1分	91.8分	正常	无

表单B：典型故障处理流程

B1 三级故障分类与响应机制

故障等级	判定标准	响应时间	处置权限	通报范围	目标恢复时间
一级故障（紧急）	1. 热失控预警/火灾 2. 电气短路/电弧 3. 人身伤害风险 4. 电网冲击事件	≤5分钟	现场最高负责人	公司领导、电网调度、消防、安监	≤2小时
二级故障（严重）	1. 容量损失>20% 2. 主要设备停机 3. 监控系统失效 4. 安全系统故障	≤30分钟	运维经理	技术部门、供应商支持团队	≤24小时
三级故障（一般）	1. 单模块故障 2. 通讯中断 3. 参数漂移 4. 辅助设备故障	≤4小时	值班工程师	运维团队、技术支援	≤72小时

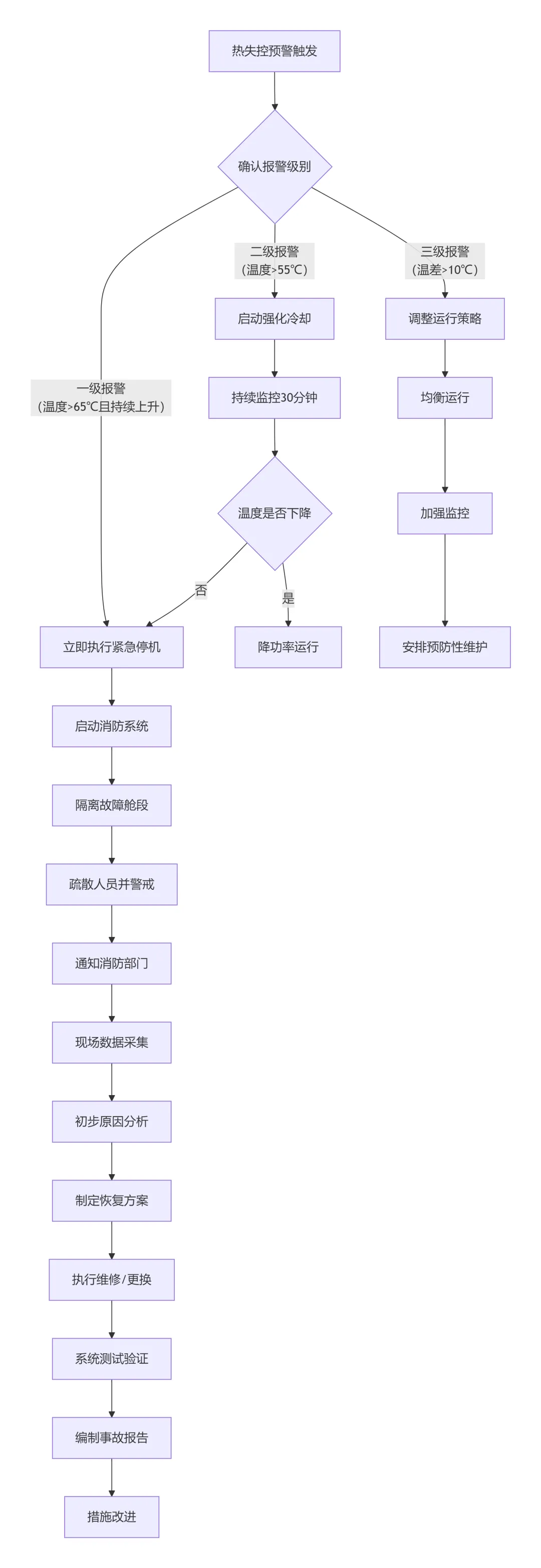

B2 热失控故障处理流程（一级故障）

关键步骤说明：

紧急停机程序：

切断交流侧断路器
断开直流侧熔断器
停止所有冷却设备（防爆情况下）
启动应急照明

消防系统启动条件：

单个电芯温度>80℃
模块内2个以上电芯温差>15℃
可燃气体浓度>1000ppm
烟雾探测器报警

现场处置要点：

设立50米警戒区
使用红外热像仪监测
记录所有仪表数据
拍照/视频留存证据

B3 PCS故障处理流程（二级故障）

开始

├─ 故障现象识别

│ ├─ 显示面板告警

│ ├─ 远程监控告警

│ └─ 运行异常（异响、冒烟）

│

├─ 初步安全措施

│ ├─ 切换至备用PCS（如有）

│ ├─ 降低系统功率

│ └─ 检查有无明显损坏

│

├─ 故障诊断

│ ├─ 查看故障代码（记录准确代码）

│ ├─ 检查输入输出电压/电流

│ ├─ 检查冷却系统

│ ├─ 检查通讯连接

│ └─ 使用诊断工具（绝缘测试仪等）

│

├─ 故障分类处理

│ ├─ 软件故障 → 重启系统 → 记录日志

│ ├─ 通讯故障 → 检查连接 → 更换模块

│ ├─ 功率模块故障 → 隔离故障模块 → 备件更换

│ ├─ 冷却故障 → 检查风扇/水泵 → 清洁或更换

│ └─ 严重硬件故障 → 整机隔离 → 联系厂家

│

├─ 修复验证

│ ├─ 空载测试

│ ├─ 轻载测试（10%功率）

│ ├─ 逐步加载至50%功率

│ └─ 24小时试运行

│

└─ 文档记录

├─ 填写故障报告单（附录B4）

├─ 更新设备履历

└─ 备件消耗登记

B4 故障报告单（模板）

故障报告单编号：FR-20240601-001

项目	内容
基本信息
电站名称	XX储能电站
故障设备	PCS-02号机
设备编号	PCS-2023-015
故障发生时间	2024年6月1日 14:25
故障发现人	李四
故障修复时间	2024年6月1日 16:40
故障描述
现象描述	运行中突然停机，面板显示“IGBT过热”告警
影响范围	2号电池簇无法充放电，系统总功率下降30%
故障等级	二级
处理过程
诊断步骤	1. 检查冷却风扇，发现风扇不转 2. 测量风扇电源，电压正常 3. 更换风扇后测试正常
更换备件	冷却风扇（备件编号：FAN-PCS-001）
维修人员	王五、赵六
根本原因分析
直接原因	冷却风扇电机损坏
深层原因	风扇轴承润滑不良，长期运行磨损
纠正措施
短期措施	更换故障风扇，检查其他PCS风扇状态
长期措施	1. 将风扇检查纳入月度维护项 2. 采购高品质备件 3. 考虑增加风扇冗余
验证结果
修复后测试	空载运行30分钟，负载运行2小时，温度正常
关闭时间	2024年6月1日 17:00
签字确认
维修人	王五
运维负责人	张三
日期	2024年6月1日

表单C：国内外主要可靠性标准对照表

C1 通用可靠性标准

标准类别	国际标准	中国标准	美国标准	欧盟标准	核心内容	适用范围
通用要求	IEC 62933系列	GB/T 36547	UL 9540	EN 62933	系统设计、安全、测试	所有储能系统
电芯测试	IEC 62619	GB/T 36276	UL 1973	EN 62619	工业用电池安全要求	电化学储能电芯
系统安全	IEC 63056	GB/T 36548	NFPA 855	EN 50549	电气安全、防火	储能系统集成
电网接入	IEEE 1547	NB/T 31016	IEEE 2030.2	EN 50438	并网技术要求	并网型储能
性能测试	IEC 61427-2	GB/T 36558	-	-	性能测试方法	系统性能评估

C2 可靠性测试方法标准对比

测试项目	IEC标准方法	国标方法	测试条件差异	结果判定差异
循环寿命	IEC 61427-2 100%DOD，25℃	GB/T 36558 80%DOD，25℃	DOD定义不同，国标更严	IEC：容量<80%终止国标：容量<80%且效率<85%
日历寿命	IEC 63233 40℃存储，定期测试	暂无专门标准参考GB/T 36276	温度加速因子不同	IEC：阿伦尼乌斯模型行业：经验公式
效率测试	IEC 62933-2 从交流侧测量	GB/T 36548 从直流侧测量	测量点不同，国标值偏高	IEC包含变压器损耗国标仅PCS效率
环境测试	IEC 60068系列分项测试	GB/T 2423系列综合测试	测试顺序不同	均需满足功能正常
安全测试	IEC 63056 系统级测试	GB/T 36276 电芯+系统	国标增加热扩散测试	安全要求基本一致

C3 主要认证机构与标志

国家/地区	认证机构	认证标志	主要标准	有效期	认可度
国际	TÜV SÜD	TÜV SÜD Mark	IEC 62933, IEC 62619	3年	全球广泛认可
中国	CQC（中国质量认证中心）	CQC标志	GB/T 36276, GB/T 36547	5年	国内市场准入必需
美国	UL Solutions	UL列名标志	UL 9540, UL 1973	1年（年审）	北美市场必需
欧盟	DEKRA	CE标志	EN 62619, EN 62933	长期有效	欧盟市场必需
日本	JET	JET认证	JIS C 8715	3年	日本市场推荐
韩国	KTL	KC标志	KS C IEC 62619	5年	韩国市场必需

C4 标准符合性检查清单（示例）

项目名称：XX储能电站
检查日期：2024年6月1日

标准条款	要求内容	符合情况	证据文件	不符合说明	整改计划
GB/T 36547 5.2.1	并网点电能质量	符合	测试报告EPQ-202405	全部指标合格	无
GB/T 36548 6.3	系统效率≥92%	符合	验收报告ER-202404	实测92.3%	无
GB/T 36276 7.5	热失控扩散测试	符合	第三方报告TR-202312	通过测试	无
NB/T 31016 4.2	低电压穿越能力	部分符合	测试报告LVRT-202405	0.9pu时通过，0.2pu未测	计划7月补充测试
GB/T 36558 5.6	循环寿命≥5000次	待验证	加速测试报告AT-202403	预测可达6000次	持续监测
企业标准 Q/XYZ 001	BMS SOC误差<3%	符合	校准报告CR-202405	实测误差2.1%	无

总体结论：☑ 符合 ☐ 基本符合 ☐ 不符合
建议：需在2024年7月31日前完成低电压穿越补充测试。

表单D：可靠性计算工具（电子表格模板）

D1 容量衰减趋势预测模型

输入参数表：

参数	符号	值	单位	说明
初始容量	C0	1000	kWh	出厂时实测值
当前容量	Cnow	980	kWh	最近一次测试值
运行时间	t	180	天	从投运开始计算
循环次数	N	250	次	累计完整循环数
平均DOD	DODavg	80	%	平均放电深度
平均温度	Tavg	30	℃	电池平均工作温度
日历衰减系数	k_cal	0.00015	1/天	来自厂家数据
循环衰减系数	k_cyc	0.00002	1/次	来自厂家数据
温度加速因子	AF_T	1.5	-	每升高10℃衰减加倍

计算公式：

日历衰减模型：C_cal(t) = C0 × exp(-k_cal × AF_T × t)
循环衰减模型：C_cyc(N) = C0 × exp(-k_cyc × DODavg × N)
综合衰减模型：C_total = C0 × exp(-k_cal × AF_T × t - k_cyc × DODavg × N)

预测结果：

预测时间点	日历衰减容量	循环衰减容量	总预测容量	容量保持率	是否低于阈值
1年（365天）	946.2 kWh	960.8 kWh	909.5 kWh	90.95%	否（阈值80%）
3年（1095天）	861.3 kWh	852.1 kWh	734.1 kWh	73.41%	是（第2.8年）
5年（1825天）	784.5 kWh	724.8 kWh	568.8 kWh	56.88%	是
10年（3650天）	615.2 kWh	525.5 kWh	323.3 kWh	32.33%	是

可视化输出：

维护建议：

立即行动：当前容量保持率98%，正常
监控阈值：当保持率<90%时，增加测试频率至每周一次
预警阈值：当保持率<85%时，启动健康度深度评估
行动阈值：当保持率<80%时，考虑电池重组或更换

D2 系统可用率计算模板

数据输入：

月份	计划运行时间(h)	计划停机时间(h)	非计划停机时间(h)	降额运行时间(h)	降额比例
2024-01	720	24（维护）	3.5（PCS故障）	12	50%
2024-02	672	24（维护）	1.2（BMS重启）	8	30%
2024-03	744	0	0	0	0%
累计	2136	48	4.7	20	-

计算公式：

可用时间 = 计划运行时间 - 非计划停机时间 - 降额运行时间×降额比例
可用率 = 可用时间 / 计划运行时间 × 100%
等效停机时间 = 非计划停机时间 + 降额运行时间×降额比例

计算结果：

月份	可用时间(h)	可用率(%)	等效停机时间(h)	MTBF(h)	MTTR(h)
2024-01	720 - 3.5 - 12×0.5 = 710.5	98.68%	9.5	206.3（3次故障）	1.17
2024-02	672 - 1.2 - 8×0.3 = 668.4	99.46%	3.6	672（1次故障）	1.2
2024-03	744 - 0 - 0 = 744	100%	0	-（无故障）	0
累计	2122.9	99.39%	13.1	712.3	1.18

可用率趋势分析：

目标值：≥98%
实际值：99.39% ✔ 达标
趋势：逐月改善（98.68%→99.46%→100%）
主要停机原因：PCS故障（占比72.5%）

改进建议：

对PCS进行预防性维护，重点检查功率模块
建立降额运行记录标准，明确降额判定条件
优化维护计划，减少计划停机时间

D3 综合可靠性指数（CRI）计算表

评分权重设置：

维度	权重	子项	子项权重	评分方法
技术性能	35%	容量保持率	40%	线性评分：100%→100分，80%→60分
		系统效率	30%	线性评分：92%→100分，85%→60分
		循环寿命达成率	20%	已完成循环/设计循环×100
		响应时间合格率	10%	达标次数/总次数×100
运行性能	25%	调度指令正确率	40%	正确次数/总次数×100
		计划完成率	30%	实际完成/计划完成×100
		环境适应性	20%	按温度/湿度范围分段评分
		数据完整性	10%	完整数据点/总数据点×100
安全性能	25%	保护动作正确率	40%	正确动作次数/总次数×100
		热失控预警准确率	30%	准确预警次数/总次数×100
		消防系统完好率	20%	完好检查次数/总检查次数×100
		安全事故次数	10%	无事故100分，每起扣30分
经济性能	15%	度电成本	50%	对比目标值线性评分
		运维成本占比	30%	对比行业平均值评分
		收益稳定性	20%	月度收益变异系数倒数×100

实例计算（XX储能电站2024年5月数据）：

评分项	实际值	基准值	得分	加权得分
容量保持率	98.5%	100%→100分，95%→80分	94分	94×0.4×0.35=13.16
系统效率	92.3%	92%→100分，90%→80分	101.5分（超额）	101.5×0.3×0.35=10.66
循环寿命达成率	15%（已750次/设计5000次）	线性计算	15分	15×0.2×0.35=1.05
响应时间合格率	100%	100%→100分	100分	100×0.1×0.35=3.5
调度指令正确率	100%	100%→100分	100分	100×0.4×0.25=10.0
计划完成率	99.2%	98%→100分	101分	101×0.3×0.25=7.58
环境适应性	工作温度-20~50℃	按标准评分	95分	95×0.2×0.25=4.75
数据完整性	99.8%	100%→100分	99.8分	99.8×0.1×0.25=2.50
保护动作正确率	100%	100%→100分	100分	100×0.4×0.25=10.0
热失控预警准确率	100%（0误报）	100%→100分	100分	100×0.3×0.25=7.5
消防系统完好率	100%	100%→100分	100分	100×0.2×0.25=5.0
安全事故次数	0	无事故100分	100分	100×0.1×0.25=2.5
度电成本	0.45元/kWh	目标0.50元	110分	110×0.5×0.15=8.25
运维成本占比	2.5%	行业平均3%	120分	120×0.3×0.15=5.4
收益稳定性	变异系数0.15	倒数为6.67	66.7分	66.7×0.2×0.15=2.0

CRI总分 = Σ加权得分 = 93.85分
评级：优秀级（80-89分优秀，90-100分卓越）

改进重点：

循环寿命达成率得分低（仅15分），需优化运行策略减少深度循环
收益稳定性有待提升，可考虑多元化收益模式

表单E：供应商可靠性评估问卷

E1 电芯供应商评估表

供应商基本信息：

项目	内容
公司名称
联系人/职位
联系方式
工厂地址
年产能（GWh）
主要客户

第一部分：技术可靠性（权重40%）

评估项	评分标准	数据要求	权重
循环寿命	≥6000次@80%DOD：10分 5000-5999次：8分 4000-4999次：6分 <4000次：0分	第三方测试报告数据可追溯	15%
日历寿命	≥15年@25℃：10分 12-14年：8分 10-11年：6分 <10年：0分	加速老化测试报告阿伦尼乌斯曲线	10%
能量效率	≥98%（直流侧）：10分 97-97.9%：8分 96-96.9%：6分 <96%：0分	不同倍率效率曲线	5%
一致性	电压极差<20mV：10分 20-30mV：8分 30-40mV：6分 >40mV：0分	批次统计报告 Cpk值	10%

第二部分：质量可靠性（权重30%）

评估项	评分标准	证据要求	权重
过程控制	CPK≥1.67：10分 1.33≤CPK<1.67：8分 1.0≤CPK<1.33：6分 CPK<1.0：0分	关键工序CPK报告控制图	10%
不良率	出厂不良率<50ppm：10分 50-100ppm：8分 100-200ppm：6分 >200ppm：0分	质量月报客户投诉数据	10%
追溯系统	电芯级全追溯：10分批次级追溯：6分无追溯系统：0分	系统演示追溯实例	5%
认证情况	通过IEC62619+UL1973：10分仅通过一项：6分无认证：0分	证书复印件	5%

第三部分：安全可靠性（权重20%）

评估项	评分标准	测试要求	权重	供应商提供资料	得分
安全测试	通过所有安全测试：10分 1项不通过：0分	第三方测试报告（过充、过放、短路、热冲击等）	10%
热失控特性	不蔓延：10分延缓蔓延（>30分钟）：8分快速蔓延（<10分钟）：0分	热扩散测试视频测试报告	10%

第四部分：服务支持（权重10%）

评估项	评分标准	要求	权重	承诺内容	得分
数据支持	提供全测试数据：10分提供部分数据：6分不提供数据：0分	原始测试数据数据分析工具	5%
技术支持	24小时响应，现场支持：10分 48小时响应：6分无明确承诺：0分	服务协议草案	5%

总分计算与评级：

总分 = Σ(各项得分×权重)
评级标准：

A级（≥90分）：优先合作，可考虑战略合作
B级（80-89分）：可合作，需定期监督
C级（70-79分）：谨慎合作，加强检验
D级（<70分）：不建议合作

评估结论：

评估维度	得分	权重	加权分	主要优势	主要风险
技术可靠性		40%
质量可靠性		30%
安全可靠性		20%
服务支持		10%
总分	-	-	分	-	-
评级	级

建议：
☐ 推荐为合格供应商
☐ 有条件推荐（需整改项：）
☐ 不推荐（原因：）

评估人：____________________
评估日期：____年__月__日

E2 系统集成商评估表（简版）

评估类别	评估项目	评分标准（0-10分）	权重	证据/说明	得分
项目经验	类似项目数量	＞10个：10分，5-10个：8分，＜5个：5分	15%	提供项目清单、合同复印件
	项目规模	＞100MWh：10分，50-100MWh：8分，＜50MWh：6分	10%
技术能力	设计团队资质	高级工程师＞5人：10分，3-5人：8分，＜3人：5分	10%	人员简历、资格证书
	仿真分析能力	有完整仿真平台：10分，部分仿真：6分，无：0分	10%	演示仿真报告
质量体系	质量认证	ISO9001等三体系认证：10分，仅ISO9001：6分，无：0分	15%	证书复印件
	测试能力	自有测试实验室：10分，合作实验室：6分，无：0分	10%	实验室照片、设备清单
可靠性管理	可靠性设计流程	有完整DFR流程：10分，部分流程：6分，无：0分	15%	流程文件、检查表
	故障数据库	有完善数据库并用于改进：10分，有数据库：6分，无：0分	10%	数据库截图、分析报告
售后服务	响应时间	2小时响应，24小时到场：10分，4小时响应：6分，＞8小时：0分	5%	服务协议
总分			100%		分

关键问题访谈清单：

请描述贵公司储能系统可靠性设计的核心流程？
过去三年贵公司储能项目的平均可用率是多少？
请提供一个典型故障的分析与改进案例？
贵公司如何管理供应链的可靠性？
系统交付后，提供哪些可靠性监控与支持？

现场审核重点：

设计文件管理规范性
生产现场5S管理
测试记录完整性
物料追溯系统有效性
安全操作规程执行情况
