VCM马达行业研究分析
2025年VCM马达行业全球市场规模达到约40.3-43.3亿美元，同比增6.0%-7.0%，中国占比62%，规模约186.7亿元，同比增14.3%。手机端单机VCM3.8颗，OIS/VCM渗透率45%，高端VCM（单价≥10元）占比42%，平均单价8.42元/颗，同比增10.1%。
行业概述与产业链分析
1
VCM马达行业概述

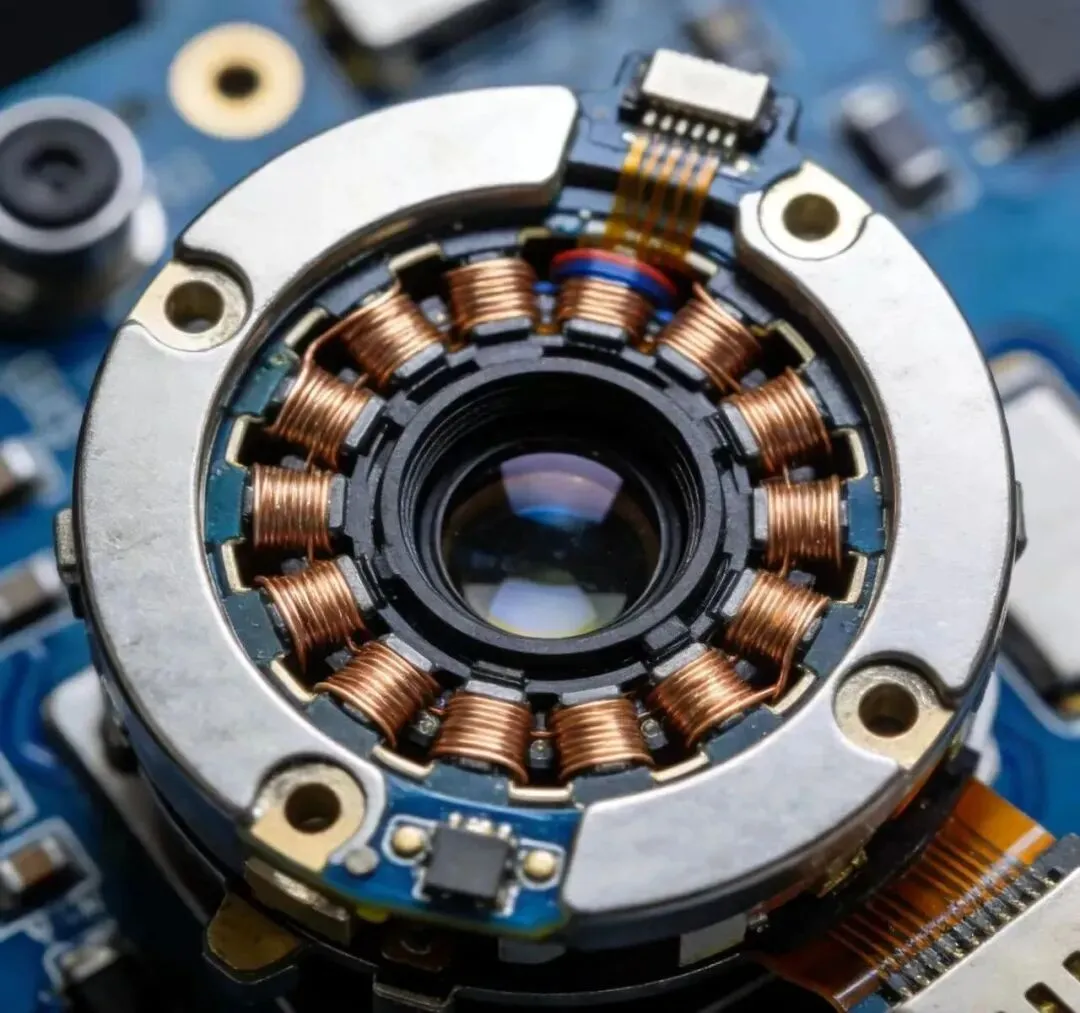

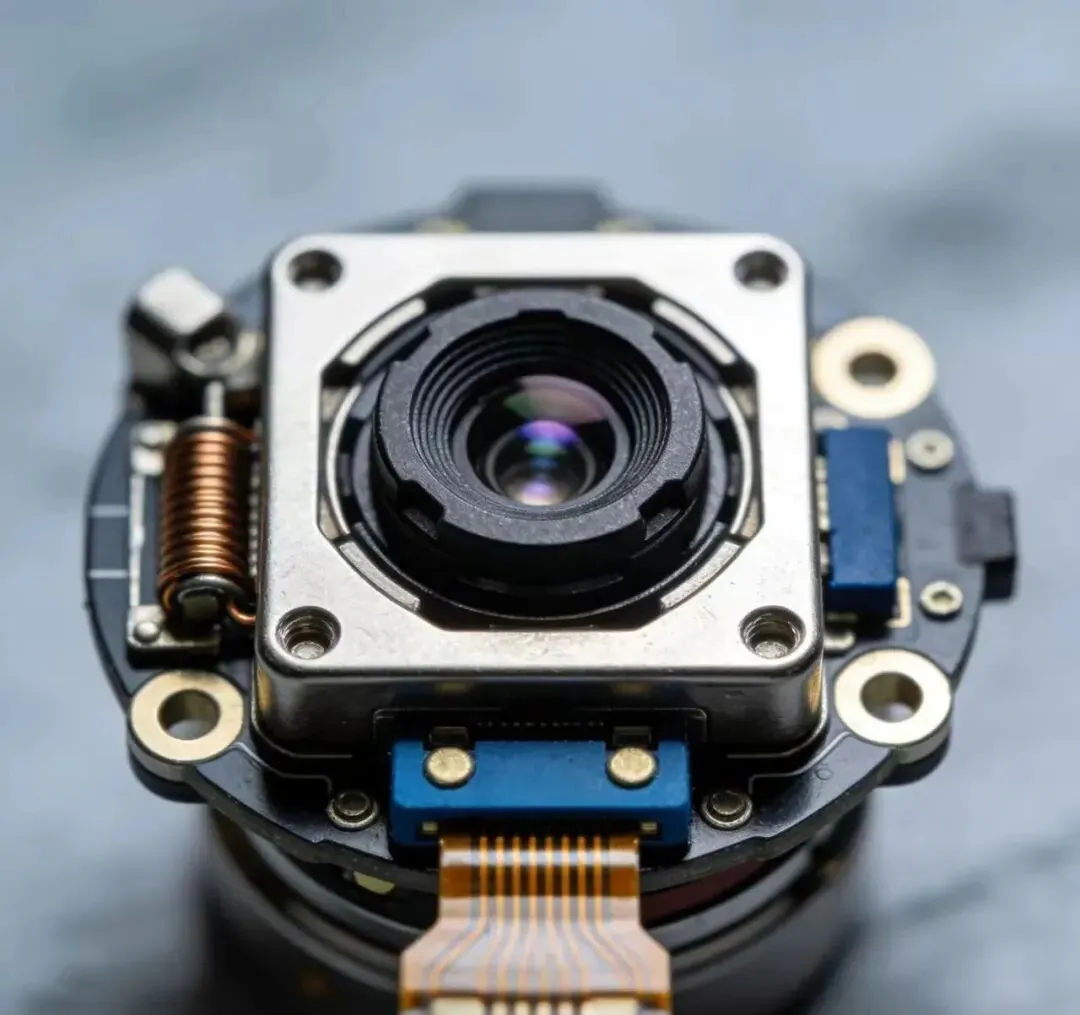

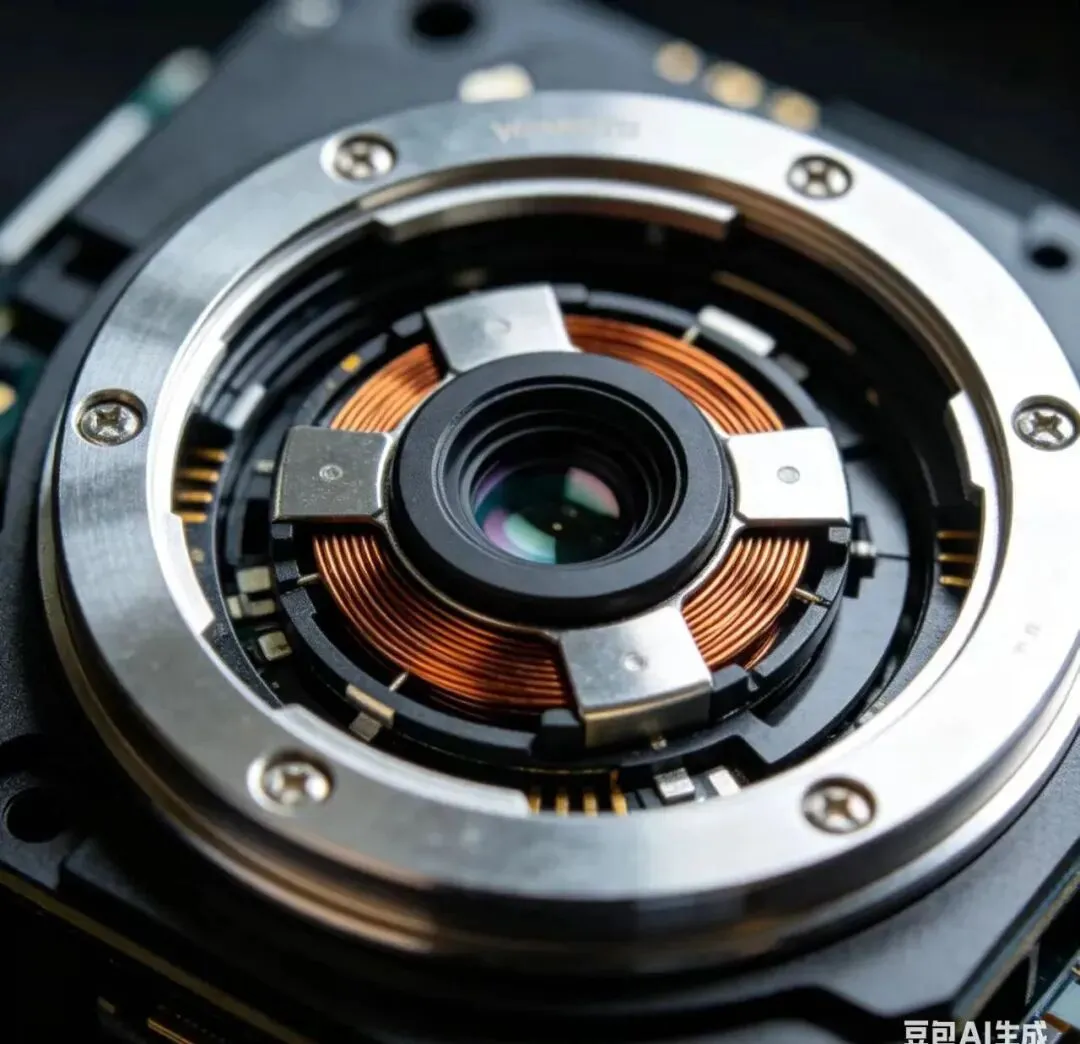

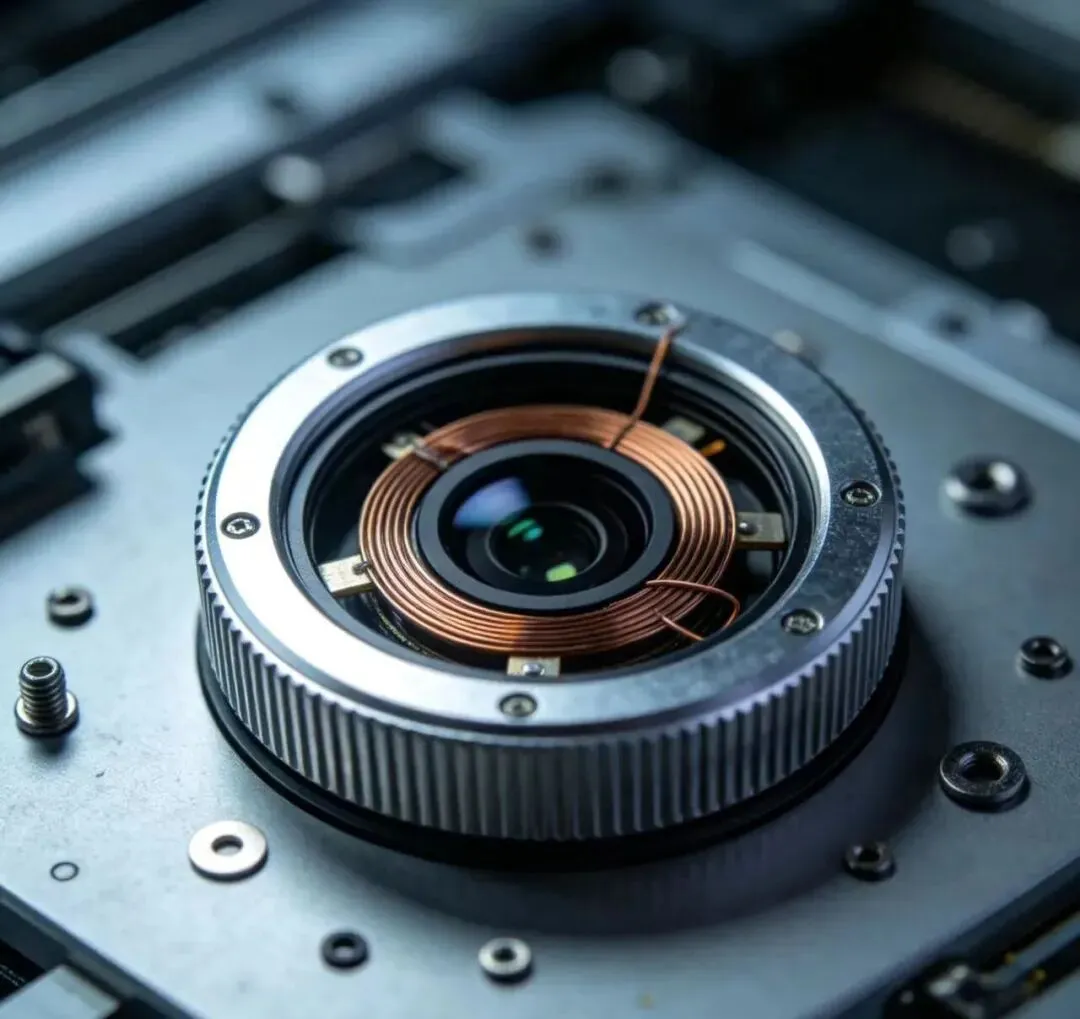

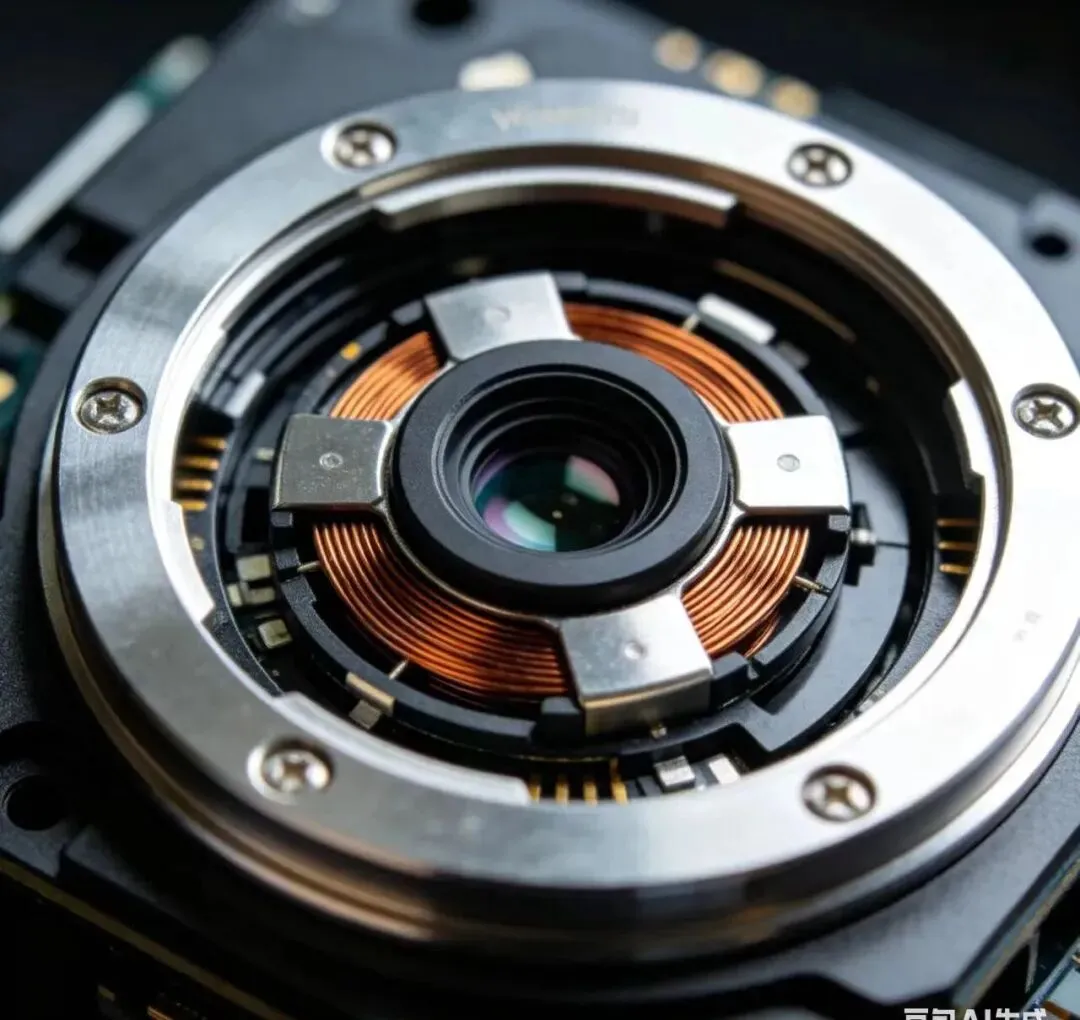

VCM马达概述VCM（Voice Coil Motor，音圈马达）是一种直接驱动电机，因其原理与扬声器类似而得名。它在手机摄像头、光学设备以及其他需要高精度定位的应用中扮演着关键角色。
1. 定义与工作原理
(1)定义
VCM马达是基于电磁感应原理工作的直线运动执行器，用于精确控制镜头位置以实现自动对焦功能。
(2)工作原理
•磁场环境：VCM马达内部存在一个由永久磁铁产生的固定磁场。
•线圈电流：当电流通过位于磁场中的线圈时，根据安培定律，线圈会受到力的作用，并沿着轴向移动。
•弹簧片或弹片：为了提供复位力并保持镜头的稳定性，通常会在系统中加入弹簧片或其他形式的弹性元件。
•位置反馈（闭环系统）：一些先进的VCM马达采用闭环控制系统，通过传感器监测镜头的实际位置，并将此信息反馈给控制器进行调整，确保达到所需的对焦精度。
2. 结构类型
(1)弹片式：这是最常见的一种结构，使用金属弹片来支撑和引导镜头模块的移动。这种设计简单可靠，成本较低，适用于大多数消费级产品。
(2)滚珠式：利用精密加工的小钢珠作为滚动轴承，减少摩擦阻力，提高响应速度和定位准确性。然而，由于结构复杂且成本较高，主要应用于高端设备如专业相机等。
(3)摩擦式：依靠接触面之间的摩擦力来进行传动，虽然结构较为紧凑，但在长时间使用后可能会出现磨损问题，影响性能稳定性。
3. 技术特点
(1)高频响特性：VCM马达具有快速响应的能力，能够在短时间内完成从静止到目标位置的变化，这对于实时性要求较高的应用非常重要。
(2)高精度控制：通过精确调控电流大小及方向，VCM马达可以实现亚微米级别的定位精度，确保成像质量。
(3)小型化设计：相比传统电机，VCM马达体积小巧，重量轻便，非常适合集成到空间有限的手持设备中。
(4)低惯性和无齿轮间隙：直接驱动方式省去了中间转换环节，减少了反向间隙、惯性问题以及摩擦和刚性不足的影响，赋予其更佳的操作性能。
4. 应用领域
(1)手机摄像头：VCM马达广泛应用于智能手机的自动对焦系统中，能够快速准确地调节镜头的位置，从而捕捉清晰的照片或视频。
(2)光学仪器：除了消费电子产品外，VCM马达也被用于显微镜、望远镜等各种精密光学仪器中，以满足不同应用场景下的聚焦需求。
(3)工业自动化：在某些工业环境中，VCM马达可以用来实现精细的位置控制，例如半导体制造过程中的晶圆搬运装置。
2
VCM马达产业链分析
VCM（Voice Coil Motor，音圈马达）作为智能手机摄像头自动对焦系统的关键组件，在全球范围内形成了一个高度专业化和技术密集型的生态系统。该产业链涵盖了从上游原材料供应、中游制造与封装，到下游应用的广泛范围。
1. 上游：材料与核心部件供应商材料供应商
(1)材料供应商
•磁性材料：高质量的永久磁铁是确保VCM马达性能的基础，主要由日本TDK、日立金属（Hitachi Metals）、中国中科三环等企业提供。
•导电材料：用于制作线圈的铜线或铝线，重要供应商包括江铜集团、正威国际等。
•弹性元件材料：如不锈钢弹片或其他形式的弹性材料，这些材料对于提供复位力和保持镜头稳定性至关重要。相关供应商有韩国POSCO、中国宝钢等。
(2)核心部件供应商
•驱动芯片：负责控制电流通过线圈，实现精确的位置控制。主要供应商包括美国德州仪器（TI）、安森美半导体（ON Semiconductor）、荷兰恩智浦半导体（NXP Semiconductors），以及中国的杰华特微电子等。
•传感器：在闭环控制系统中用于实时监测镜头位置，关键供应商包括博世（Bosch）、意法半导体（STMicroelectronics）、村田制作所（Murata Manufacturing）等。
•精密加工零件：如滚珠轴承、轴套等，对于提高VCM马达的响应速度和定位准确性非常重要。主要供应商有瑞典SKF、德国舍弗勒（Schaeffler）、中国瓦轴集团等。
2. 中游
VCM马达制造商中游环节主要包括各种VCM马达的设计、制造和组装，这涉及到一系列复杂的工艺和技术。
（1）设计与研发-电磁设计
涉及磁场环境和线圈参数的设计与优化，以确保最佳的工作性能。舜宇光电、立讯精密、辰瑞光学、大阳科技等中国企业在这方面拥有深厚的技术积累。
（2）生产制造-模组封装
包括线圈绕制、磁铁安装、弹性元件装配等一系列工序。松下（Panasonic）、法雷奥（Valeo）、德赛西威（Desay SV Automotive）、舜宇智领（Sunny Intelligent Lead）、欧菲光（O-Film Tech）、丘钛微（Q Technology）等都是知名的VCM马达制造商。
（3）系统集成-软件算法开发
除了硬件部分外，还需要配合先进的软件算法来实现诸如自动曝光、自动白平衡等功能。Mobileye、博世（Bosch）等公司在ADAS相关的算法开发上处于行业前沿。
3. 下游
终端应用厂商下游环节涉及各种智能手机制造商（OEMs）以及其他需要高精度定位的应用领域，它们将VCM马达整合到最终产品中，推向市场。
（1）主机厂（OEMs）
包括苹果（Apple）、三星（Samsung）、华为（Huawei）、小米（Xiaomi）、OPPO、vivo等在内的全球知名手机品牌都在积极引入更多的VCM马达，以增强产品的拍照和视频录制能力。
（2）其他应用领域
•光学仪器：显微镜、望远镜等各种精密光学仪器也广泛使用VCM马达来满足不同应用场景下的聚焦需求。
•工业自动化：在某些工业环境中，VCM马达可以用来实现精细的位置控制，例如半导体制造过程中的晶圆搬运装置。
市场分析与竞争格局
2025年VCM马达行业呈现量稳价升、高端化与国产替代双提速、多场景拓展的核心特征，以下为结构化要点。
1.VCM马达市场规模与增长
- 全球规模：约40.3-43.3亿美元，同比增6.0%-7.0%；中国占比62%，规模约186.7亿元，同比增14.3%。
- 量价与结构：手机端单机VCM3.8颗，OIS/VCM渗透率45%，高端VCM（单价≥10元）占比42%，平均单价8.42元/颗，同比增10.1%。
- 驱动因素：手机多摄与大底/潜望渗透、OIS与计算摄影升级、车载/AR/VR新场景放量；车规级VCM规模8.4亿元，同比增32.1%。
2.VCM马达市场竞争格局
- 全球格局：CR5约53%；日韩（TDK、ALPS、LG Innotek、Mitsumi）占高端60%+；中国厂商（皓泽、中蓝、新思考、比路）合计占全球40%+，中低端主导、高端加速突破。
- 国内格局：皓泽（OIS/潜望）、中蓝（超薄大推力）、新思考（中高端性价比）领先，本土供应链材料/驱动芯片配套率70%+。
- 竞争特征：头部集中、高端拼技术/良率、中低端拼规模/成本；二线聚焦细分（如车规/超薄），低端产能出清。
3.VCM马达核心技术
- 硬件升级
- 超薄化：厚度≤2.3mm、推力≥120mN、响应≤15ms成高端标配。
- 防抖集成：OIS与AF一体化模组，潜望长焦VCM占比25%+，良率提升至92%。
- 结构创新：液态VCM、双线圈/磁路优化，提升稳定性与寿命；晶圆级封装降本增效。
- 性能升级：低功耗（待机电流≤5μA）、高推力（适配大底镜头）、高响应（支持4K/8K视频与夜景）。
- 场景拓展：车规级（AEC-Q100）、AR/VR微驱动、医疗/工业精密定位加速起量。
4.VCM马达发展方向与挑战
- 方向：VCM由“参数提升”转向“性能+算法协同”；高端OIS/潜望/液态VCM渗透加快；国产替代深化，与上游CMOS/镜头协同增强。
- 挑战：高端专利壁垒、产线改造成本高、中低端价格内卷；机遇为国产替代、新场景拓展、AI计算摄影升级。
5.VCM马达发展趋势
根据2025年的市场动态与技术演进，VCM（音圈马达）行业正经历从“单一部件”向“智能视觉系统核心”转型的关键阶段 。
（1）市场规模持续扩张，视频能力成新引擎
（Ⅰ）VCM马达的市场需求依然强劲：预计2025年全球智能手机相机用VCM市场规模将达到约 39.55亿美元，并预计在未来几年内保持约 5.6% - 5.8% 的年复合增长率 。
（Ⅱ）核心驱动力转变： 静态拍照的“军备竞赛”已近尾声，视频录制能力成为新的竞争焦点 。行业正向“全幅视频”迈进，这对VCM提出了更高的要求——不仅需要高速、精准的连续自动追焦（CAF），还需要强大的光学防抖（OIS）性能来抵消高分辨率下的抖动 。
（2）技术路线多元化与高端化
为了满足日益复杂的影像需求，VCM的技术路线正在发生显著变化。
（Ⅰ）结构与材料创新： 行业正积极采用高磁能积磁体（如N54级钕铁硼）和低电阻率铜线（OFC）来提升推力和能效。结构上，液态VCM等创新方案正在探索中，利用磁流体悬浮技术实现无接触驱动，这代表了未来实验室阶段的重要方向 。
（Ⅱ）压电与记忆合金技术渗透： 虽然VCM仍是主流，但压电马达（PZT）和记忆合金马达（SMA）凭借其超薄、低功耗的特性，在特定高端场景（如超薄手机镜头、可变光圈）中的应用正在增加，形成了技术互补的竞争格局 。
（Ⅲ）智能化与集成化： 具备传感器集成能力的闭环马达（Close loop）及OIS马达占比提升，马达不再孤立工作，而是与算法深度协同，实现“眼、脑、手”一体化的视觉体验 。
（3）产业链垂直整合加速
为了降低成本并提高响应速度，产业链正在发生显著的整合。
（Ⅰ）一体化设计： 具备“镜头+马达+模组”一体化设计能力的厂商（如舜宇光学、大立光等）优势凸显 。这种垂直整合模式能更好地优化光学性能，快速响应客户的定制化需求。
（Ⅱ）精密制造工艺： 像IMMT（嵌件成型及其贴装技术）这样的工艺正在普及，它能减少零件数量、缩小模组尺寸，符合电子产品集成化、小型化的趋势 。
（4）国产替代进程深化
在全球市场中，中国厂商的份额正在稳步提升。
（Ⅰ）市场份额增长： 国产VCM厂商的市场份额已从2019年的约40%提升至2025年的更高水平（部分数据指出在特定细分领域如微型马达轴已接近60%） 。
（Ⅱ）供应链自主可控： 尽管上游驱动芯片领域国际巨头（如德州仪器、瑞萨）仍占主导，但中国企业在细分领域展现出了竞争力，且政策层面（如“十四五”智能制造规划）对关键基础零部件的国产替代给予了大力支持 。
（5）应用场景多元化
除了智能手机这一核心阵地，VCM马达的应用正在向更多领域渗透。
（Ⅰ）车载与医疗： 随着汽车电子化和医疗器械精密化，VCM在车载摄像头、医疗内窥镜等领域的应用需求逐渐释放 。
（Ⅱ）智能穿戴： 智能手表等设备对超微型马达（直径3mm以下）的需求激增，推动了微型化技术的突破 。
?
VCM马达封装材料
VCM（Voice Coil Motor，音圈马达）的封装过程中，选择合适的粘合剂对于确保内部组件的固定、提高产品的机械强度和稳定性至关重要。粘合剂不仅起到连接不同材料的作用，还能提供密封、减震和保护等功能。
1. ZUIDA EP2236
主要应用于VCM马达内部零件的固定，如线圈与磁铁之间的粘接、外壳与其他组件的组装等。
2. ZUIDA MS747
常用于需要减震或密封的部位，如VCM马达的外部密封条或内部弹性支撑件。
3. ZUIDA AC2106
适合用于VCM马达中对透明度有要求的部分，如镜头安装时的固定。
4. ZUIDA Si6255
主要用于VCM马达的密封处理，如防止湿气侵入或作为防护涂层使用。
5. ZUIDA EP1045AB
适用于VCM马达制造过程中需要快速定位的小部件粘接。
6. ZUIDA AC2104:用于VCM马达中需要精密定位和快速固化的部分，如微小元件的粘接。
7. ZUIDA EP5032
适用于VCM马达中需要同时实现机械固定和电气连接的部位，如引线焊接点或其他电路接口。
