电气设备防雷等级

   日期:2023-08-21 08:41:42     来源:网络整理    作者:本站编辑    评论:0
【正文部分】:
依据JGJ16-2008《民用建筑电气设计规范》,建筑物的防雷分为三级:
一级防雷建筑:特别重要的建筑、高度超过100m的超高层建筑等。
二级防雷建筑:大型建筑、19层以上住宅楼、高度超过50m的其他民用建筑等。
三级防雷建筑:20m以上的民用建筑、雷电活跃地区15m以上的建筑等。
防雷可分为:防直击雷、防侧击雷、防雷电波侵入等。
一.防直击雷
从建筑物顶部直接击中建筑物的雷称为直击雷。建筑物的防直击雷系统由:接闪器、引下线、
接地装置三个部分组成。
1.接闪器(受雷装置、引雷装置)

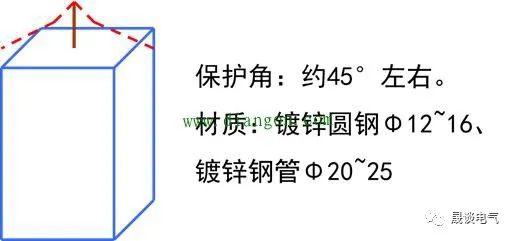

作用:将雷云放电诱导过来。避雷针

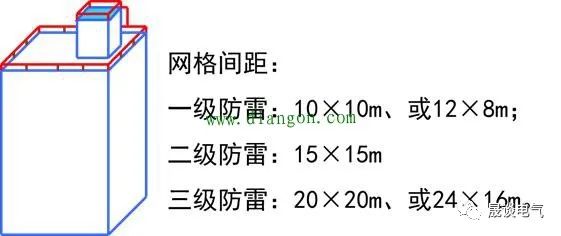

所有屋面裸露的金属物体外壳均应与避雷网连成一体。

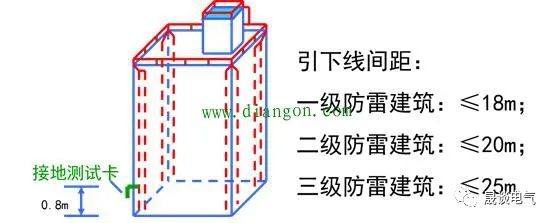

2.引下线
作用:为接闪器承受的大电流提供良好的接地通路。
在建筑物四周及部分中间的柱子内布置引下线。
材质:柱内两根≥Φ16主钢筋、或≥Φ8镀锌圆钢明敷设。

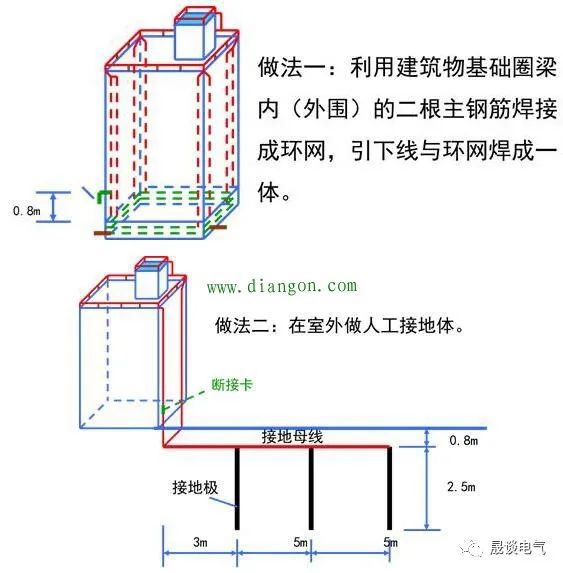

3.接地装置
作用:将从引下线来的大电流迅速散入到大地。


4.接地电阻(冲击接地电阻)
一、二级防雷建筑<10Ω;三级防雷建筑<30Ω。

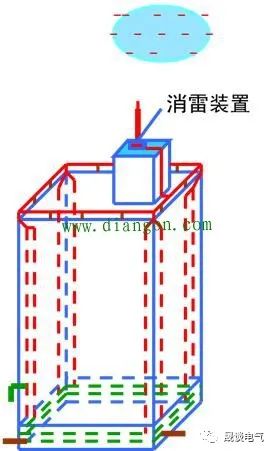

5.消雷装置
当雷电场达到一定程度时,触发消雷装置,放出正电荷,将雷电流先导入大地,使雷云中和,雷电场减弱,从而减少雷击。

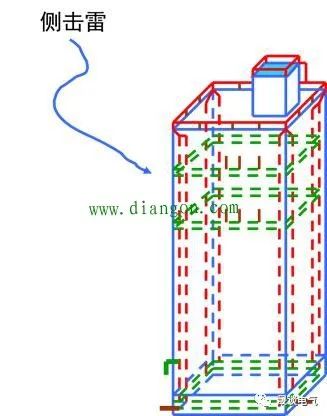

二.防侧击雷
当建筑物高度超过30m时,需要设计防侧击雷。
做法:30m以上每隔三层设水平均压环,可利用建筑物圈梁内两根主钢筋构成环网。30m以上的所有外墙的金属门窗与均压环连接。

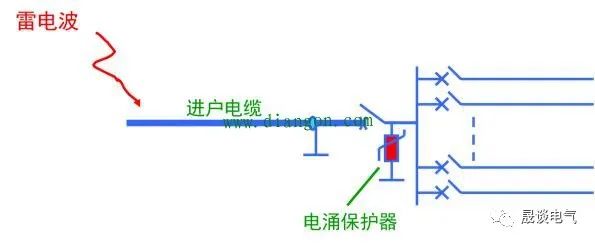

三.防雷电波侵入
雷电波会沿着架空线路、埋地线路进入建筑物,损坏设备,尤其是计算机类、
电子类设备。
采取措施:
1.室外进户线采用埋地电缆,入户后电缆金属外壳接地。
2.装设电涌保护器


【END】
