全球晶圆产能分布分析报告:现状、厂商布局与未来趋势预测(2026-2030)
报告包含以下核心模块：
核心摘要（2025 年全球产能核心数据）
全球产能区域分布（亚洲 / 美洲 / 欧洲中东详细分析）
技术节点格局（成熟制程 / 先进制程产能、供需、利用率）
头部厂商布局（台积电 / 三星 / 中芯国际等产能、工艺、利用率）
2026-2030 年趋势预测（产能增长、区域重构、技术演进）
地缘政治与供应链重构分析
核心结论与产业启示

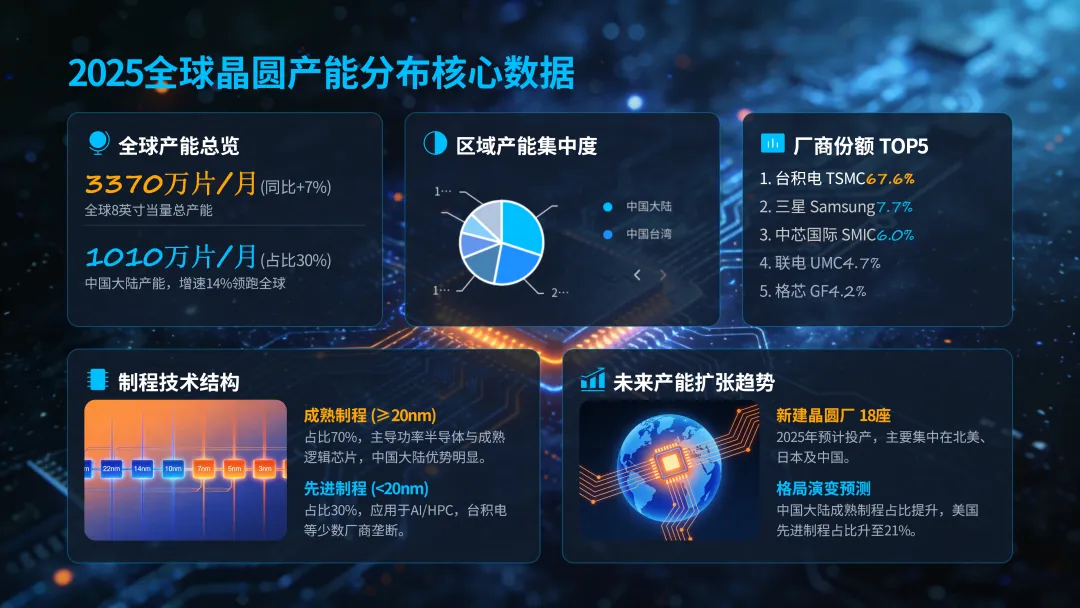

核心内容浓缩：
✅ 2025总产能：3370万片/月（8英寸），成熟制程83%/先进制程6.5%（营收贡献56%）
✅ 区域格局：中国大陆30%（增速14%）、中国台湾17.2%（先进制程核心）、韩国16%（存储核心）
✅ 头部厂商：台积电代工市占67.6%（3nm月产11-12万片）、中芯国际28nm占全球35%（利用率95%+）
✅ 2030预测：美国先进制程占比提至28%、中国大陆成熟制程占全球52%、2nm量产/1.4nm规划
✅ 核心结论：多极分散格局形成，先进拼技术、成熟拼特色工艺+本土需求
摘要
本报告基于2025年末至2026年初的权威行业数据，全面剖析全球晶圆产能的区域分布、技术节点结构、核心厂商布局及未来五年（2026-2030年）的演变趋势。截至2025年底，全球晶圆总产能达3370万片/月（8英寸当量），同比增长7%。其中亚洲占比超过80%，牢牢占据产能核心地位。成熟制程（28nm及以上）占总产能约83%，支撑汽车电子、工业控制等刚需市场；先进制程（7nm及以下）虽仅占6.5%，却贡献超过56%的行业营收，成为AI算力时代的价值核心。台积电、三星电子、中芯国际等头部厂商的产能布局呈现“先进制程集中化、成熟制程分散化”特征。在地缘政治与AI需求双轮驱动下，全球产能正经历从东亚向欧美、东南亚扩散的结构性重构。
1. 引言
晶圆制造是半导体产业链的核心基石，其产能分布直接决定全球芯片供应链的韧性与成本结构。近年来，受地缘政治摩擦、AI技术爆发、汽车电子化转型及后摩尔定律时代技术变革的多重冲击，全球晶圆产能格局正发生深刻调整——从单纯的成本驱动布局，转向以地缘安全、技术主权与高端需求为核心的多元化重构。
2. 全球晶圆产能分布现状分析
2.1 总产能规模与增长动力
截至2025年底，全球晶圆总产能（8英寸当量）达3370万片/月，同比增长7%，创下2021年以来的最高增速。AI算力需求爆发，推动先进制程（7nm及以下）产能同比增长16%；汽车电子、工业控制等领域对成熟制程芯片的刚需持续释放，28nm及以上节点产能同比增长9%；地缘政治驱动的产能本土化浪潮，美国、欧盟等经济体通过巨额补贴推动本土产能扩张，进一步放大了增长效应。300mm（12英寸）晶圆已成为产能核心——2025年全球300mm晶圆月产能达920万片，占总产能的27.3%，同比增长10%。这一趋势源于大尺寸晶圆的单位芯片产出效率更高：一片300mm晶圆可切割的芯片数量是200mm（8英寸）晶圆的约2.25倍，更契合先进制程与高算力芯片的大规模生产需求。SEMI预测，2028年300mm晶圆产能占比将进一步提升至32%，成为未来产能增长的绝对主力。2.2 地区分布格局
全球晶圆产能呈现高度集中且区域分化的特征。亚洲凭借完善的产业链配套、庞大的内需市场与成熟的制造体系，占据超80%的总产能，而欧美通过政策补贴推动的“回流”与“近岸外包”，正逐步改变传统格局。2.2.1 亚洲：绝对产能核心
亚洲是全球半导体制造的心脏，产能分布呈现“三足鼎立”格局：2025年晶圆月产能达1010万片（8英寸当量），占全球总产能的30%，同比增长14%，增速居全球首位。其产能结构以成熟制程为主：28nm及以上节点占比超90%，主要服务汽车电子、物联网等内需市场，2025年成熟制程产能占全球的28%。先进制程方面，受EUV光刻机进口限制，7nm及以下节点占比仅1%，但中芯国际已通过SAQP技术实现N+3制程（等效5.5nm）量产，月产能约1.2万片。2025年晶圆月产能达580万片，占全球的17.2%，同比增长4%。台湾是全球先进制程的核心枢纽：台积电在台南、新竹等地的12英寸晶圆厂贡献了全球70%以上的7nm及以下产能，3nm制程月产能达11-12万片，5nm制程月产能超16万片。但台湾产能高度依赖出口，本土需求仅占全球的4%，易受地缘风险冲击。2025年晶圆月产能达540万片，占全球的16%，同比增长7%。韩国产能以存储芯片为核心：三星电子、SK海力士合计占据全球DRAM产能的67%，SK海力士在HBM领域的市场份额达57%，其M15X工厂的HBM4月产能达6万片。先进逻辑制程方面，三星平泽GAA线的2nm制程良率达85%，月产能约0.7万片，计划2026年下半年量产。日本与东南亚分别占据全球产能的13.9%和5.3%；日本产能以成熟制程与功率半导体为主，索尼、瑞萨等IDM厂商的8英寸晶圆厂产能利用率超95%；东南亚（新加坡、马来西亚）则聚焦模拟/混合信号芯片，GlobalFoundries新加坡Fab1月产能达5万片，联电新加坡Fab12i厂2026年投产后年产能将超100万片。2.2.2 美洲：技术回流与AI驱动
美洲产能以美国为核心，2025年晶圆月产能达320万片，占全球的9.5%，同比增长5%。增长核心来自《芯片与科学法案》的390亿美元补贴：台积电亚利桑那厂3nm制程月产能达3.5万片，良率85%；英特尔俄亥俄州Fab42厂计划2027年量产20A制程，月产能达10万片。美国产能结构呈现“高端集中”特征：7nm及以下先进制程占比超21%，主要服务AI服务器与HPC领域，苹果、英伟达已锁定台积电亚利桑那厂80%以上的产能。2.2.3 欧洲与中东：车规与特色工艺的崛起
欧洲与中东2025年晶圆月产能达270万片，占全球的8%，同比增长4%。增长动力来自《欧洲芯片法案》的430亿欧元投资：意法半导体（ST）在意大利卡塔尼亚的12英寸SiC晶圆厂2025年四季度投产，月产能达2万片；英飞凌在德国德累斯顿的车规级功率半导体产能同比增长12%。欧洲产能高度聚焦车规级与工业级芯片，成熟制程占比超95%，先进制程占比不足5%，主要服务本土汽车产业链（如宝马、奔驰）的需求。2.3 技术节点分布

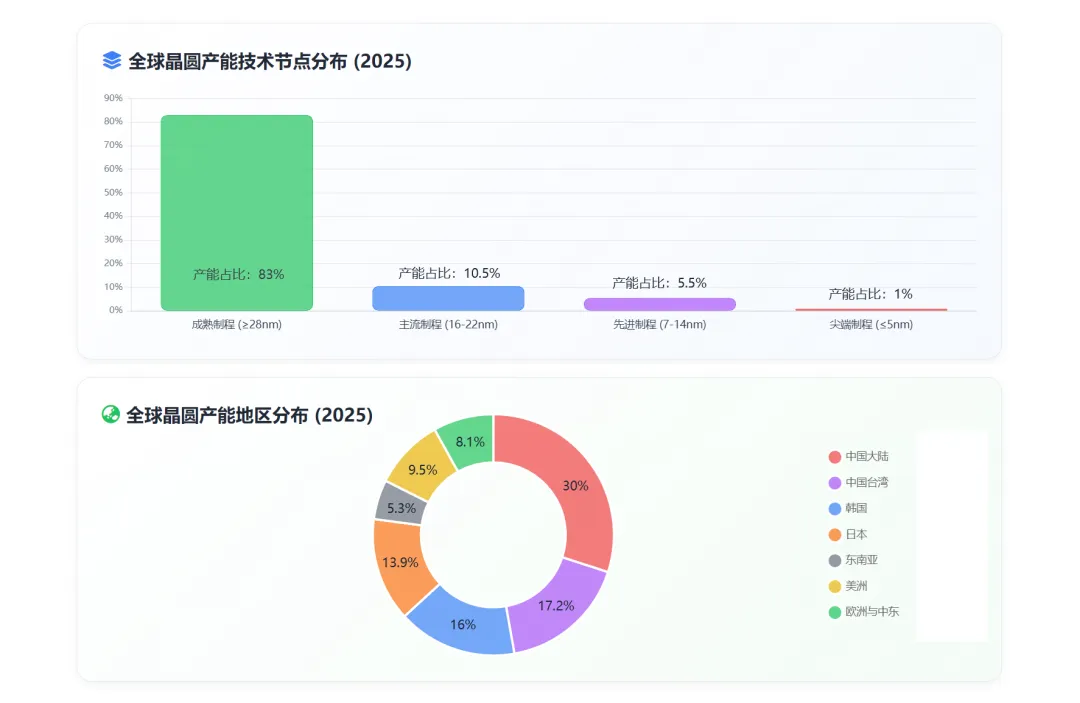

全球晶圆产能的技术结构呈现显著的“金字塔型”特征：底层是支撑刚需市场的成熟制程，中层是平衡性能与成本的主流制程，顶层是驱动AI价值爆发的先进制程。2.3.1 成熟制程（28nm及以上）
成熟制程是当前产能的绝对主力，2025年占全球总产能的约83%，月产能达2800万片（8英寸当量）。汽车电子化程度提升推动IGBT、SiC等功率芯片需求年均增长13.7%，工业自动化则拉动MCU、传感器产能扩张。产能供给端，中国大陆已成为成熟制程的核心增量来源：中芯国际、华虹集团的28nm制程月产能达15万片，占全球28nm产能的35%。中国台湾的成熟制程产能则逐步收缩：台积电2025年启动8英寸晶圆减产计划，目标2027年部分厂区停产，将资源转向先进制程。值得注意的是，成熟制程的产能利用率存在显著分化：8英寸产线因车规芯片需求旺盛，全年利用率超98%；12英寸成熟制程产线利用率仅75%，主要受消费电子需求疲软影响。2.3.2 先进制程（16nm及以下）
先进制程是行业技术溢价的核心载体：2025年7nm及以下制程产能占总产能的6.5%（月产能220万片），却贡献超56%的行业营收。其需求完全由AI算力驱动：英伟达、AMD等AI GPU厂商的订单占先进制程产能的60%以上，3nm制程的订单缺口达30%。产能供给端呈现高度集中特征：台积电、三星电子、英特尔三家合计占据全球99%的先进产能。台积电垄断了7nm及以下产能的70%以上，3nm制程月产能达11-12万片，5nm制程月产能超16万片；三星电子是唯一能与台积电正面竞争的厂商，其3nm GAA制程月产能达4.5万片，良率85%，计划2026年下半年量产2nm制程；英特尔则通过IDM 2.0战略追赶，Intel 20A制程已进入试产阶段，目标2027年量产18A制程。先进制程的核心约束来自设备端：ASML的EUV光刻机是7nm及以下制程的关键设备，2025年全球EUV光刻机出货量仅42台，其中台积电获得18台，三星获得12台，设备交付周期长达18个月。这一约束直接导致先进制程产能增长滞后于需求，预计2027年前供需缺口将持续扩大。
3. 主要晶圆生产厂商产能布局与产能利用率
3.1 台积电（TSMC）
台积电是全球晶圆代工行业的绝对领导者，2025年营收市占率达67.6%，总产能超130万片/月（12英寸当量）。本土产能：约70%-80%的产能集中在台湾，台南Fab18是3nm/5nm制程的核心基地，月产能超12万片；新竹宝山Fab20是2nm制程的研发与量产基地，2025年底试产线月产能达3000-3500片。海外产能：南京Fab16月产能2.4万片，主攻16/12nm制程；亚利桑那厂3nm制程月产能达3.5万片，良率85%，计划2026年扩产至5万片/月；日本熊本Fab1月产能5.5万片，主攻22/28nm制程。先进制程（7nm及以下）产能利用率达98%，3nm制程更是被苹果、英伟达等客户全额预订；成熟制程（28nm及以上）产能利用率仅78%，因此公司加速收缩成熟制程产能，将资源转向高价值的先进节点。3.2 三星电子（Samsung Electronics）
三星电子是全球唯一同时在存储与逻辑制程领域具备顶级竞争力的IDM厂商，2025年晶圆代工营收市占率达7.7%，总产能超110万片/月（12英寸当量）。本土产能：平泽园区是先进制程的核心基地，3nm GAA制程月产能达4.5万片，良率85%；华城园区是存储芯片的核心基地，HBM4月产能达15万片，占DRAM总产量的23%。海外产能：美国奥斯汀Fab月产能3万片，主攻14nm制程；中国西安Fab月产能17万片，主攻NAND闪存，但受地缘政治影响，产能扩张已全面停止。存储芯片产能利用率达88%，HBM4产能更是100%满载；逻辑代工产能利用率仅50%，但随着特斯拉165亿大单的落地，2026年上半年预计回升至60%。3.3 中芯国际（SMIC）
中芯国际是中国大陆规模最大、技术最先进的晶圆代工厂，2025年营收市占率达6.0%，总产能超102万片/月（8英寸当量）。产能结构：8英寸月产能达102.275万片，占总产能的78%，主要服务汽车电子、物联网等领域；12英寸月产能达28万片，其中28nm制程月产能达15万片，占全球28nm产能的35%。先进制程：上海临港Fab14是N+3制程（等效5.5nm）的核心基地，月产能约1.2万片，良率达90%，主要服务国内AI芯片厂商。中芯国际的产能利用率受内需支撑维持高位：2025年第四季度整体利用率超95%，其中28nm制程利用率达98%，N+3制程利用率达92%。3.4 其他主要厂商
SK海力士：全球第二大存储芯片厂商，2025年HBM市场份额达57%，M15X工厂的HBM4月产能达6万片，占DRAM总产量的28%。其产能主要集中在韩国本土（利川、清州），中国无锡Fab的产能占比从40%降至35%，计划2028年美国印第安纳州封装厂投产后进一步降低中国产能占比。美光科技（Micron）：全球第三大存储芯片厂商，2025年DRAM营收占比达78%，HBM产能月产能达5.5万片，占DRAM总产量的16%。其产能主要集中在美国（博伊西）与新加坡，中国西安Fab的产能占比仅10%，计划2027年新加坡HBM封装厂投产后进一步提升海外产能占比。格芯（GlobalFoundries）：全球第四大晶圆代工厂，2025年营收市占率达4.2%，总产能超40万片/月（12英寸当量）。其产能布局以“美国+新加坡+欧洲”为核心：美国佛蒙特厂主攻车规级功率器件，新加坡Fab7月产能达5万片，德国德累斯顿Fab1月产能达10万片，主要服务欧洲汽车产业链。
4. 全球晶圆产能未来趋势预测（2026-2030）
4.1 总产能增长预测
未来五年，全球晶圆产能将保持稳健增长，但增速将逐步从“政策驱动”转向“需求驱动”。2026年全球300mm晶圆月产能将达960万片，2030年突破1200万片，复合年增长率（CAGR）达7%。先进制程（7nm及以下）将是增长核心：2025-2028年CAGR达14%，2028年产能达140万片/月，占总产能的12.6%；成熟制程CAGR仅4%，2030年占比降至78%。另一个关键趋势是大尺寸晶圆的主导地位进一步强化：2030年300mm晶圆产能占比将达35%，200mm及以下晶圆产能占比降至65%。这一变化将推动单位芯片成本进一步下降，同时加剧设备与材料的技术壁垒。4.2 区域分布变化趋势
未来五年，全球产能分布将从“东亚集中”转向“多极分散”，地缘政治与本土化政策是核心驱动因素。4.2.1 中国大陆：成熟制程的绝对主导
中国大陆将继续主导全球成熟制程产能扩张：集邦科技预测，2030年中国大陆成熟制程产能占全球的52%，新增产能中70%聚焦28nm及以上节点。这一增长的核心支撑是内需市场：中国是全球最大的汽车、消费电子生产国，本土需求占成熟制程产能的45%，远高于台湾的4%。先进制程方面，受EUV光刻机进口限制，中国大陆7nm及以下产能占比将维持在1%-2%，但中芯国际计划2027年量产N+4制程（等效4.5nm），月产能达2.4万片，部分缓解高端芯片的供应压力。4.2.2 美国：先进制程的回流与扩张
美国将成为先进制程产能增长最快的地区：Astute Group预测，2030年美国先进制程产能占全球的28%，较2025年提升18个百分点。台积电亚利桑那厂2026年扩产至5万片/月，2027年量产2nm制程，承载台积电30%的2nm产能；三星奥斯汀Fab2026年量产2nm制程，月产能达5万片；英特尔俄亥俄州Fab42厂2027年量产20A制程，月产能达10万片。美国的目标是到2029年将先进节点（≤12nm）月产能从16万片提升至70万片，全球占比达30%，这一计划将显著降低其对东亚先进产能的依赖。4.2.3 欧洲：车规级产能的崛起
欧洲将聚焦车规级与工业级芯片的本土化：《欧洲芯片法案》目标2030年欧洲产能占全球的20%，其中车规级芯片占比达60%。意法半导体与英飞凌联合在法国建设12英寸车规级晶圆厂，月产能达5万片；欧洲的优势在于本土汽车产业链的需求支撑：宝马、奔驰等车企的车规级芯片需求占欧洲产能的40%，这一需求将推动欧洲产能利用率在2030年提升至85%。4.2.4 东南亚：补充产能的集中地
东南亚将成为跨国厂商“中国 + 1”策略的核心落地地：联电新加坡Fab12i厂2026年投产后年产能超100万片；GlobalFoundries新加坡Fab7月产能达5万片；SK海力士计划2027年在马来西亚建设HBM封装厂。这些产能主要聚焦成熟制程与封装测试，服务欧美与中国的外资企业，2030年占全球产能的比例将提升至6%。4.3 技术节点演进趋势
未来五年，先进制程的竞争将从“节点微缩”转向“架构创新”，成熟制程的竞争将从“规模扩张”转向“特色工艺”。4.3.1 先进制程：突破物理极限
先进制程将突破传统摩尔定律的物理极限，核心技术方向包括全环绕栅极（GAA）、背面供电（BSP）与芯粒（Chiplet）集成：2nm及以下制程：台积电2025年第四季度量产2nm制程，2026年底月产能达10万片，2027年达16-20万片；三星2026年下半年量产2nm制程，2027年达8万片/月；英特尔2027年量产18A制程，月产能达5万片。1.4nm/1.6nm制程：台积电计划2028年量产1.4nm制程（A14），采用GAA+背面供电架构，晶体管密度提升20%；三星计划2029年量产1.4nm制程，采用多桥通道场效应晶体管（MBCFET）架构。芯粒集成：随着节点微缩成本指数级上升，Chiplet将成为提升芯片性能的核心方案。台积电CoWoS封装产能2026年达10.4万片/月，占总产能的8%；英特尔EMIB封装产能2026年达5万片/月，占总产能的5%。4.3.2 成熟制程：特色工艺的竞争
成熟制程的竞争将从单纯的产能扩张转向“特色工艺”的差异化竞争，核心方向包括：车规级工艺：中芯国际、华虹集团将推出12nm车规级工艺，满足汽车电子对高可靠性、长寿命的需求，2030年占成熟制程产能的25%。功率半导体工艺：英飞凌、意法半导体将推出8英寸SiC工艺，满足新能源汽车对高电压、低功耗的需求，2030年占成熟制程产能的15%。射频工艺：台积电、联电将推出28nm RF-SOI工艺，满足5G/6G对高频、低功耗的需求，2030年占成熟制程产能的10%。4.4 地缘政治与供应链重构
地缘政治将继续是影响未来产能分布的核心变量，主要体现在以下三个方面：中美科技竞争：美国对EUV光刻机的出口管制将持续限制中国大陆先进制程的发展，而中国的SAQP、SSMB技术突破将部分缓解这一约束；同时，美国推动的产能回流将导致全球产能分散化，降低供应链韧性。欧美补贴竞赛：美国《芯片与科学法案》与欧盟《芯片法案》的合计补贴达957亿美元，将推动先进产能向欧美转移，但也将导致全球产能过剩风险——2030年成熟制程产能可能过剩20%，价格战风险加剧。本土化要求：越来越多的国家要求关键芯片在本土生产，例如美国要求AI芯片本土产能占比达30%，欧盟要求车规级芯片本土产能占比达50%，这将进一步推动产能分散化，同时增加企业的运营成本。
5. 结论
全球晶圆产能分布正处于从“成本驱动”向“地缘安全与技术主权驱动”转型的关键时期。截至2025年底，亚洲仍牢牢占据全球产能核心（占比超80%），但欧美通过政策补贴与本土需求拉动，正逐步实现先进产能的回流与近岸外包。成熟制程支撑汽车电子等刚需市场，中国大陆已成为核心增量来源；先进制程驱动AI算力价值爆发，台积电、三星等头部厂商的技术壁垒进一步强化。区域分布将从“东亚集中”转向“多极分散”，中国大陆、美国、欧洲将形成新的产能三角；技术节点将突破物理极限，架构创新与特色工艺将成为竞争核心。对于产业参与者而言，理解这一重构逻辑，提前布局本土化产能、差异化工艺与多元化供应链，将是决胜未来的关键。如需要这份报告精简PPT
