在逻辑设计的理论框架下，数字信号通常被视为时钟边沿呈  直角的理想方波脉冲。然而，一旦这些逻辑符号进入现实世界，通过复杂的物理导线进行传输，由于阻抗不匹配、损耗、串扰以及电磁干扰等因素，它们便不再是完美的直角，而演变成了在电压与时间维度上不断震荡的模拟连续波形。为了直观地捕捉这些信号在物理传输中的真实成色，工程师们发明了电子世界中最具统计美感的评估工具——眼图 (Eye Diagram)。

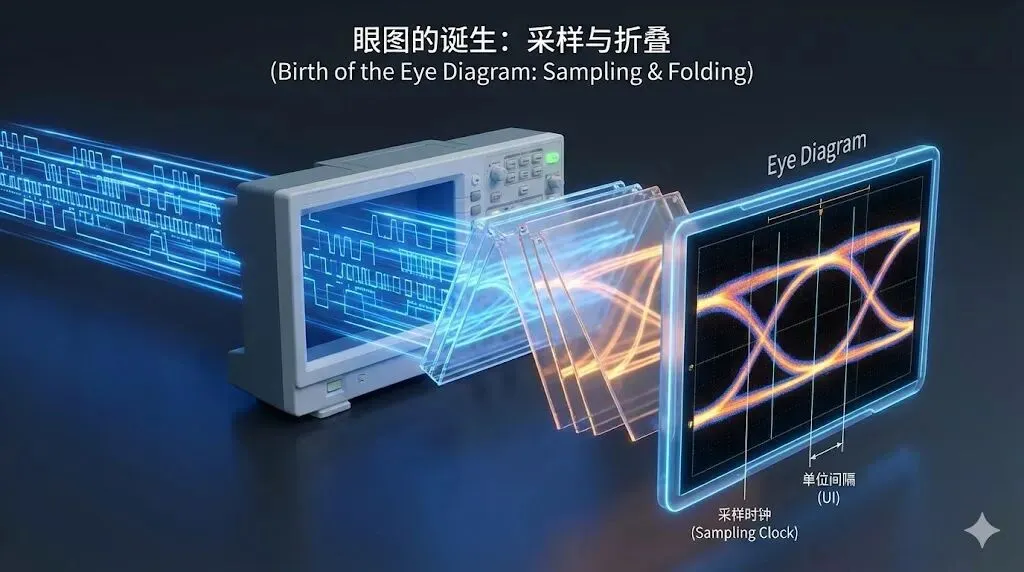

01 | 采样与折叠：眼图的诞生及其使命

眼图的生成过程本质上是对海量高速信号的一次“时空叠罗汉”。在实际测试中，工程师利用宽带示波器捕获一段超长序列的比特流。示波器并不是简单地展示一段随时间流转的波形，而是引入了一个与信号速率同步的触发时钟，将每一个比特的时间周期（即单位间隔，Unit Interval，简称 ）作为横轴的基准，像折叠屏风一样将成千上万个信号片段不断重叠、堆堆在同一个显示窗口内。

这种测试方法的核心意义在于其统计学价值。在真实的电路环境中，信号的质量会受到热噪声、非理想时钟源、寄生电容带来的反射等随机因素的影响，单次观察某个逻辑跳变往往具有片面性。通过千万次的重叠，所有可能的逻辑跳变——包括  的上升沿、 的下降沿以及保持不变的平稳高低电平——都会交织在一起。如果信号质量足够优秀，在多次重叠后的屏幕中央会自然留出一个清晰、开阔的空洞，其轮廓酷似人类的眼睛。

引入眼图，核心是为了解决误码率 (Bit Error Rate, ) 的直观预测问题。它能一眼看穿信号是否存在严重的幅度损耗或时间偏移，帮助开发者迅速判断：接收端芯片在采样瞬间，是否能拥有足够的电压冗余和时间窗口来做出正确的逻辑判决。

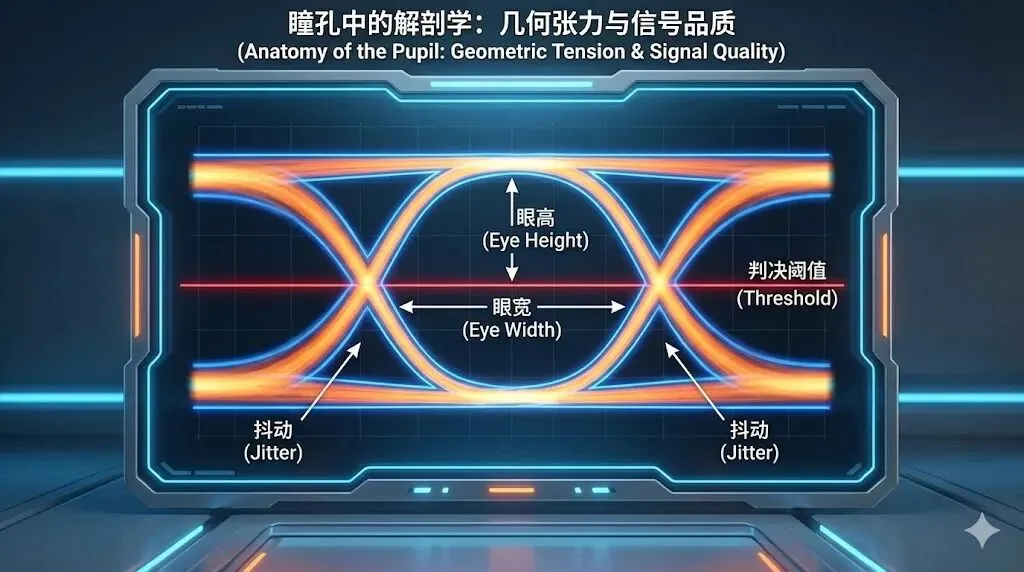

02 | 瞳孔中的解剖学：从几何张力解读信号品质

当这只“信号之瞳”展现在屏幕上时，其几何形状的每一个维度都映射着信号链路的健康指标。

眼睛张开的垂直高度，即眼高，直接宣告了信号的抗噪声能力。在物理层，数字电路依靠比较电压的大小来区分逻辑。眼图顶部的平坦区域代表逻辑  的电压分布，底部则代表逻辑 。两道“眼睑”之间的净空间越宽敞，说明逻辑电平在经历传输损耗后依然保持着清晰的阶梯感。

判决机制与误码：判决电路在采样瞬时是根据电压是否超过特定的判定阈值 () 来定义逻辑状态的。一旦环境噪声过大或信号衰减严重，这两道眼睑就会向中间塌陷。当衰减后的信号叠加了突发的噪声分量，电平可能会意外跨越该阈值。例如，原本处于低位逻辑  的信号，其噪声尖峰瞬间冲过了判决门限，就会诱导判决器产生“幻觉”，将原本的逻辑  错判为 ，从而产生误码。

横向的张开程度，即眼宽，则丈量着信号在时间轴上的确定性。理想的信号跳变应该发生在精确的理论时钟频率所限定的时间点上。但在实际信号链路中，由于信号源相噪、电源干扰以及电磁耦合，信号的上升沿和下降沿往往会发生前后漂移。在眼图中，这种不确定性表现为眼睛两侧交叉点 (Cross Points) 的“增厚”和模糊，也就是所谓的抖动 (Jitter)。

采样窗口与定时误差：接收端芯片必须在比特周期的中心位置进行采样以获得最稳定的电平。如果抖动过于剧烈，原本应该开阔的眼角就会向中间挤压。这意味着留给芯片的“安全采样窗口”正在闭合。当信号边沿的漂移量大到足以覆盖采样点时，芯片就会在电压尚未稳定的过渡区域进行采集，进而捕获到一个处于中间态的模糊电压。这不仅会导致错误的比特判定，还可能引发电路的亚稳态，使整个通信链路陷入崩溃。

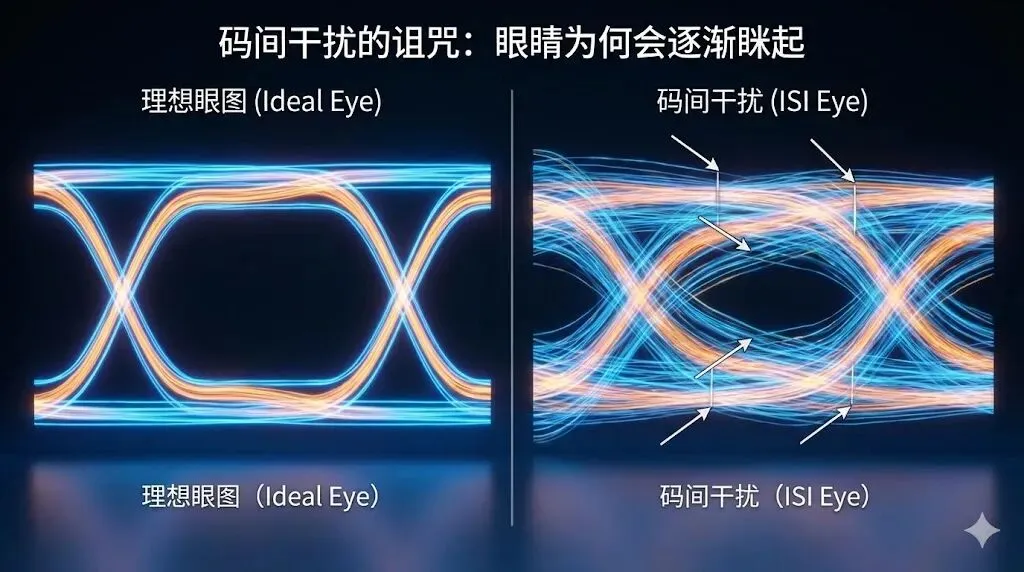

03 | 码间干扰的诅咒：眼睛为何会逐渐眯起

在追求极致速率的过程中，眼图往往难以维持那份完美的开阔感，其最大的威胁来自于信号链路的“记忆效应”——码间干扰 (ISI, Inter-Symbol Interference)。

当数据以每秒百亿次甚至更高的频率在铜线中穿梭时，有限的带宽变成了一个极其狭窄的关口。铜线由于分布电感和电容的存在，本质上是一个低通滤波器，它会无情地修剪掉信号中的高频分量。这意味着一个极窄的脉冲信号在经过传输后，其波形会发生严重的“展宽”和“拖尾”。

这种拖尾现象会导致前一个比特的残余能量尚未消散，就叠加到了下一个比特的判定区间内。想象一下，如果你刚刚发送了一个逻辑 ，由于铜线的充放电效应，其电平尚未完全回落到基准线，紧接着到来的逻辑  就会被这个残留的电荷强行“拽”向高处。在眼图中，这种能量的互相渗透表现为轨迹线的凌乱与发散：原本整齐的逻辑路径在  的作用下变得层层重叠且互不一致，空洞区域被这些杂乱的残余电压不断侵蚀。

随着传输速率的进一步提升，这种前推后拥的干扰会呈指数级恶化，直到眼图彻底闭合。此时，眼睛变成了一道横向的细缝甚至彻底崩塌为一团混乱的噪声云。接收端芯片在这种情况下就像是在狂风暴雨中试图分辨一个忽明忽暗的灯塔，通信的彻底中断也就成了物理上的必然。

04 | 总结：数据世界的数字美学

眼图不仅是示波器上的几何图形，它是微观物理世界与宏观数字逻辑的交汇点。它用一种极其直观的方式，向我们展示了千亿个比特在时空中的挣扎与秩序。每一只睁开的“信号之瞳”，都是对物理损耗的一次成功反击。
