“2025液冷系统防漏液和漏液检测设计研究报告”由全球计算联盟（Global Computing Consortium）组织多家行业领先企业（如中国移动、中国电信、京东云、华为、超聚变等）共同编写，旨在为冷板式液冷数据中心制定一套系统化、标准化的防漏液和漏液检测设计规范。报告的核心目标是提升液冷系统的可靠性与安全性，促进该技术在行业的规模化应用。
本报告共计：27页。完整版PDF电子版报告下载方式见文末。

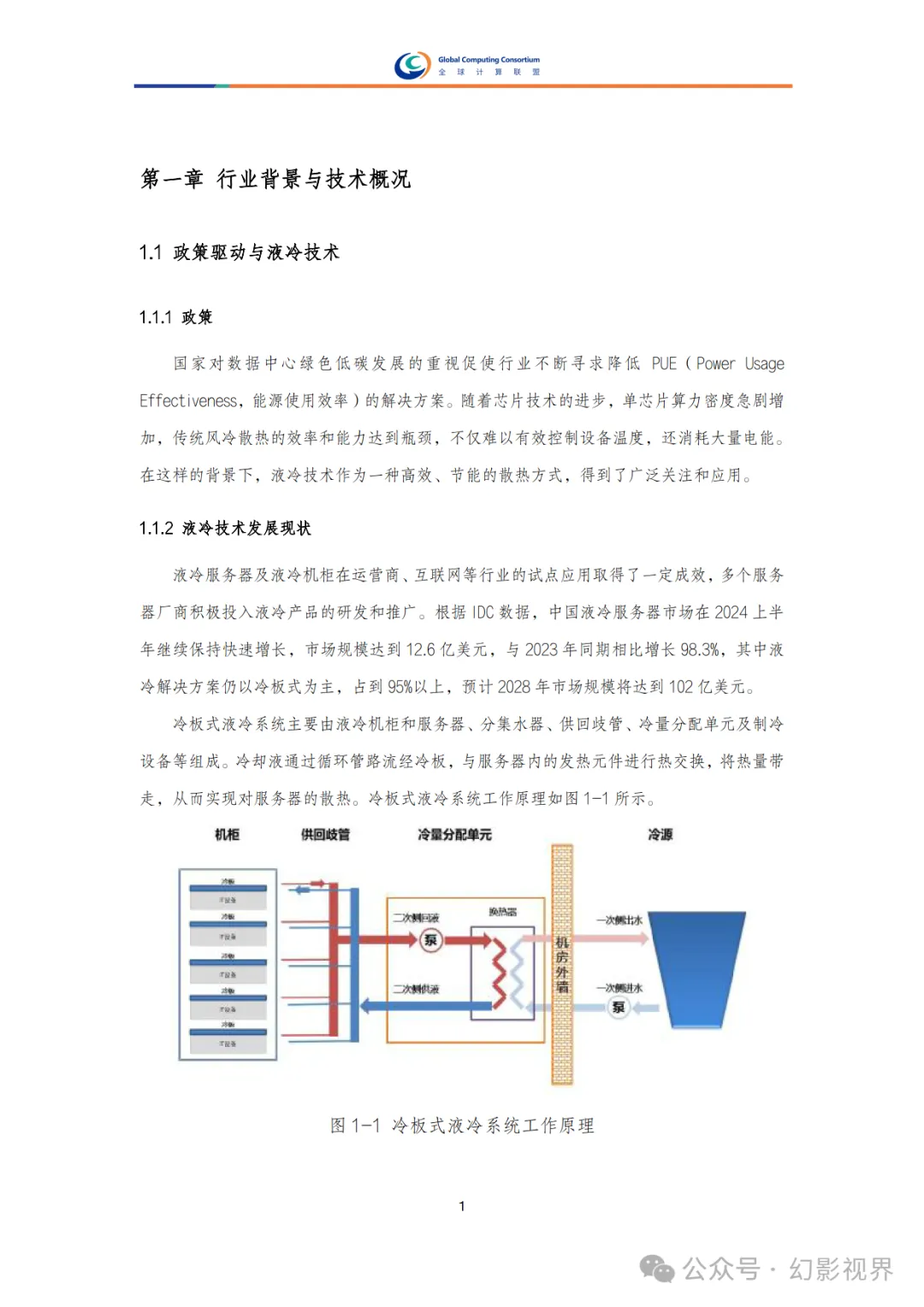

第一章：行业背景与技术概况
- •
政策驱动： 国家对数据中心降低PUE（能源使用效率）的严格要求，以及芯片算力密度增加导致风冷散热瓶颈，是推动液冷技术发展的关键动力。 - •
市场现状： 中国液冷服务器市场增长迅猛（2024年上半年同比增长98.3%），其中冷板式液冷解决方案占据主导地位（95%以上）。 - •

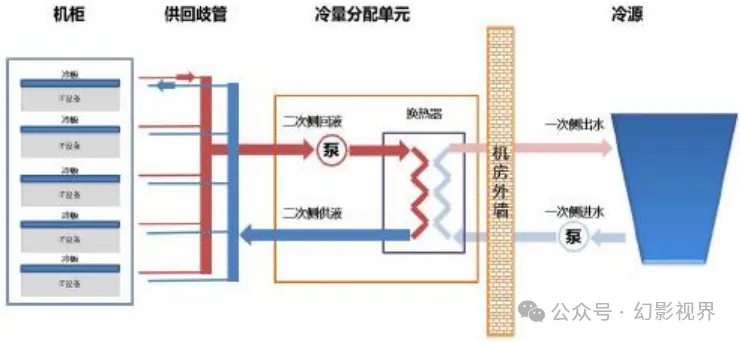

技术原理： 冷板式液冷系统通过冷却液在密闭管路中循环，流经服务器冷板带走热量，实现高效散热。
- •
核心挑战： 漏液是液冷系统应用中的主要风险，可能导致设备短路、腐蚀、系统瘫痪及环境污染。因此，“预防为主，防治结合” 的系统化设计至关重要。

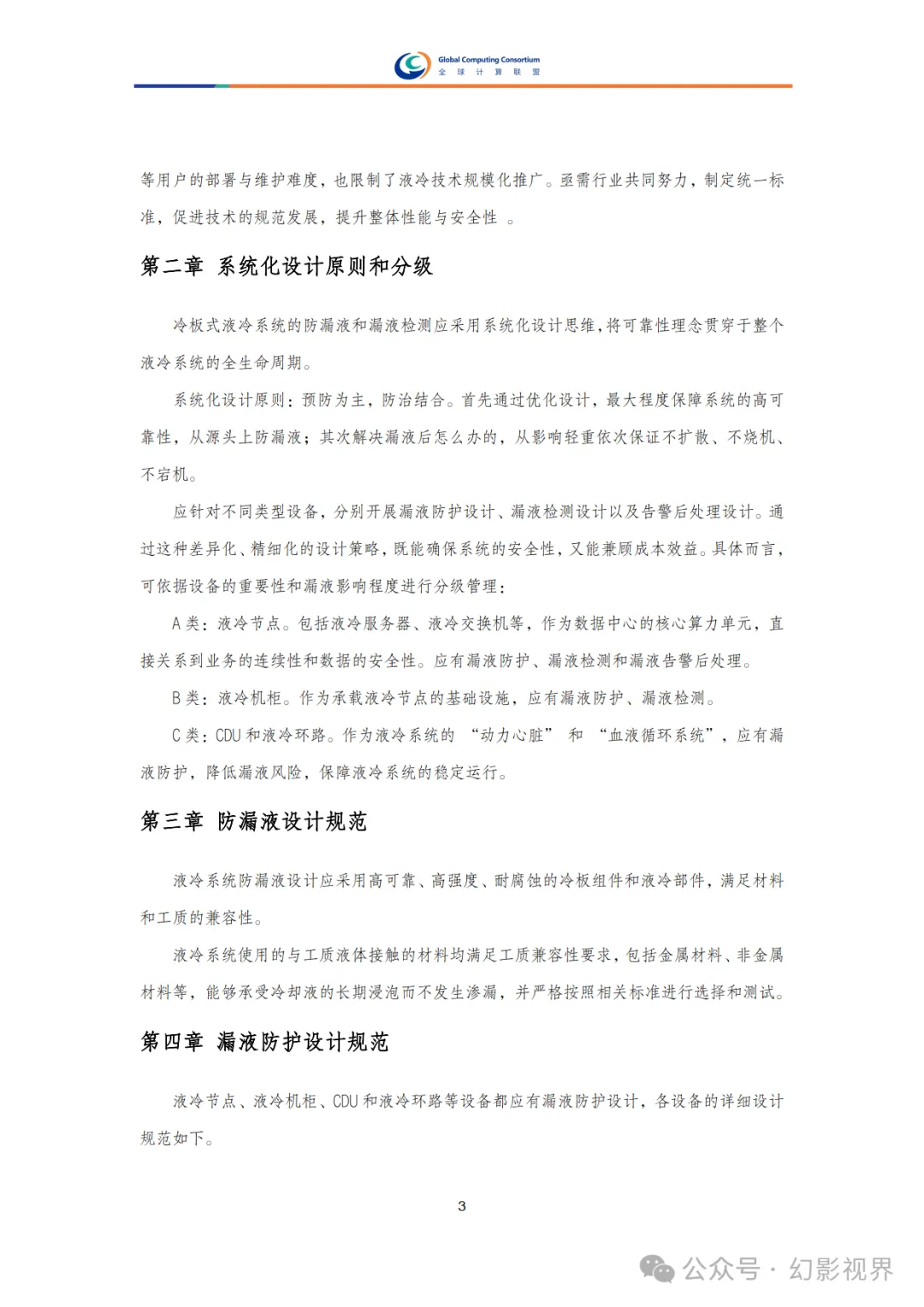

第二章：系统化设计原则和分级
- •
A类（液冷节点）： 如液冷服务器、交换机等核心算力单元。要求最高，需具备漏液防护、检测和告警后处理全套能力。 - •
B类（液冷机柜）： 承载节点的基础设施。需具备漏液防护和检测能力。 - •
C类（CDU和液冷环路）： 系统的“心脏”和“血管”。重点是漏液防护，以降低风险。
第三、四章：防漏液与漏液防护设计规范
- 1.
通用要求： 所有液冷部件必须采用高可靠、耐腐蚀且与冷却工质兼容的材料。 - 2.

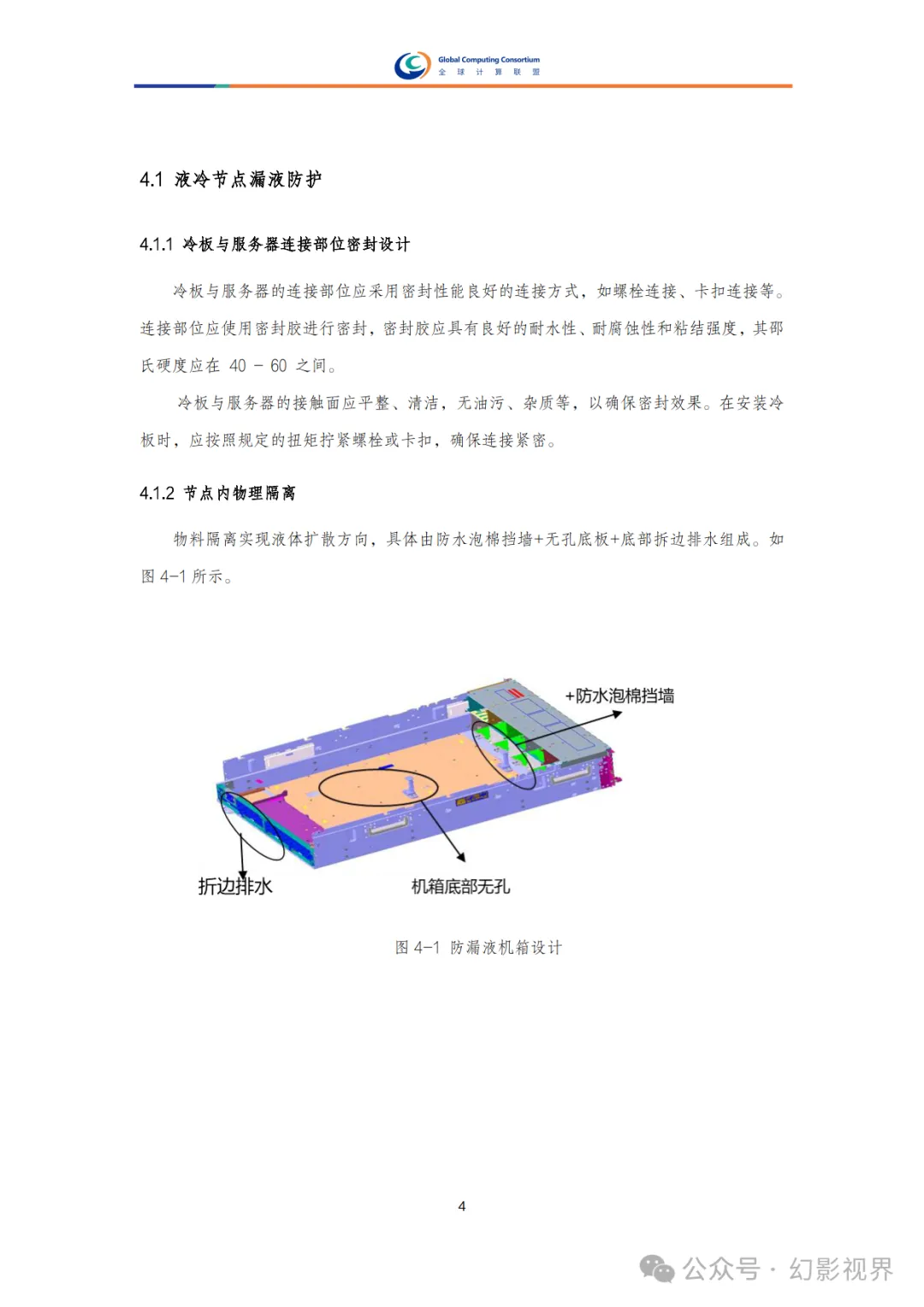

液冷节点防护： - •

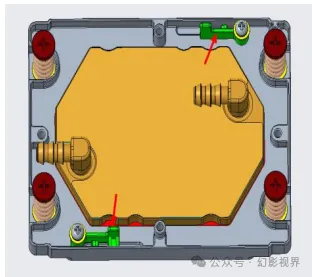

密封设计： 冷板与服务器连接处需使用特定硬度的密封胶，并按规范扭矩安装。 - •

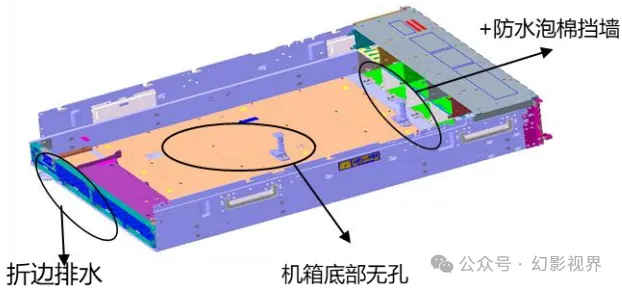

物理隔离： 通过防水泡棉挡墙、无孔底板和排水结构，控制漏液扩散范围。
- •

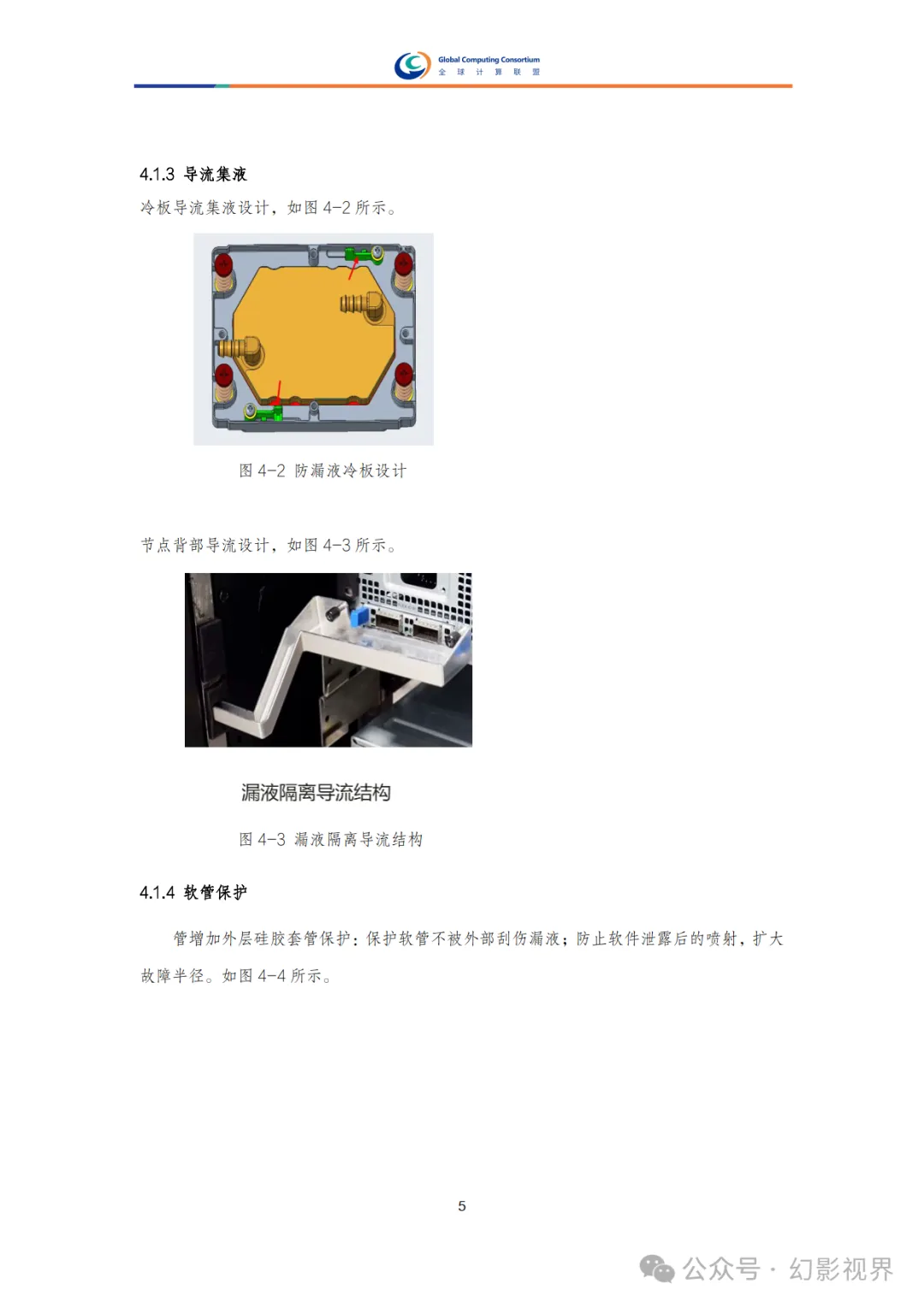

导流集液： 在冷板和节点背部设计导流结构，收集泄漏的液体。
- •

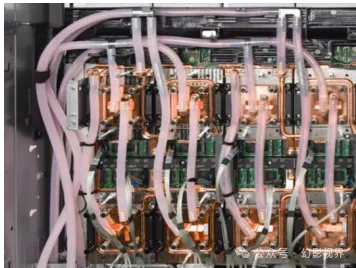

软管保护： 为软管增加外层套管，防止刮伤并抑制泄漏时喷射。
- 3.
液冷机柜防护： - •

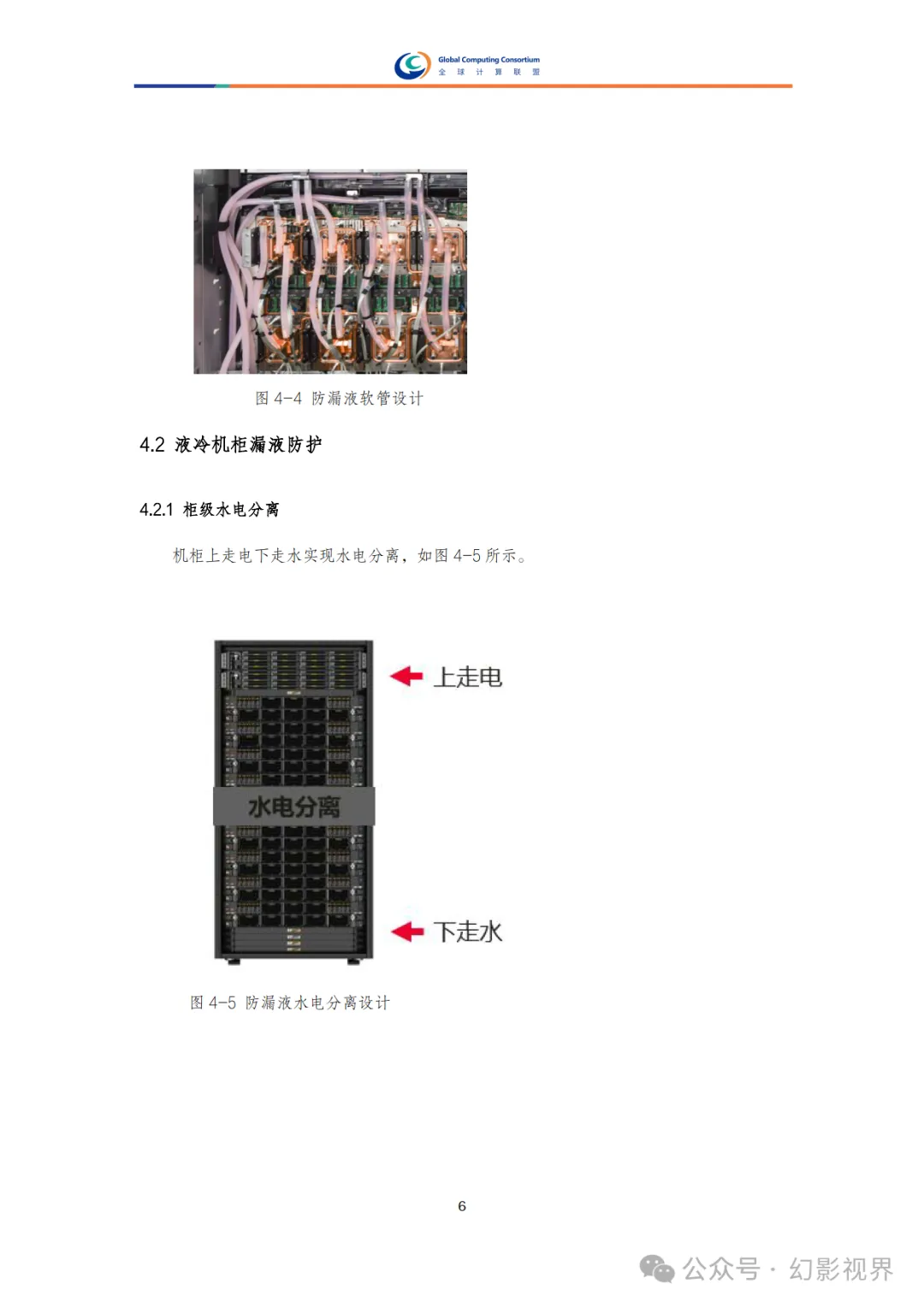

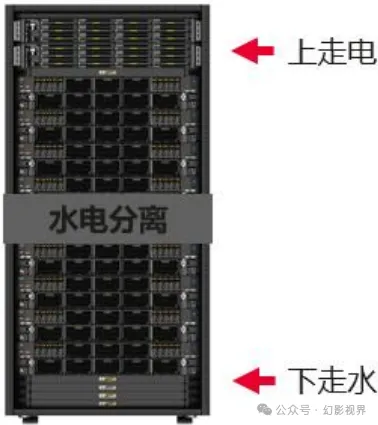

水电分离： 采用“上走电、下走水”的布局，从根本上降低风险。
- •

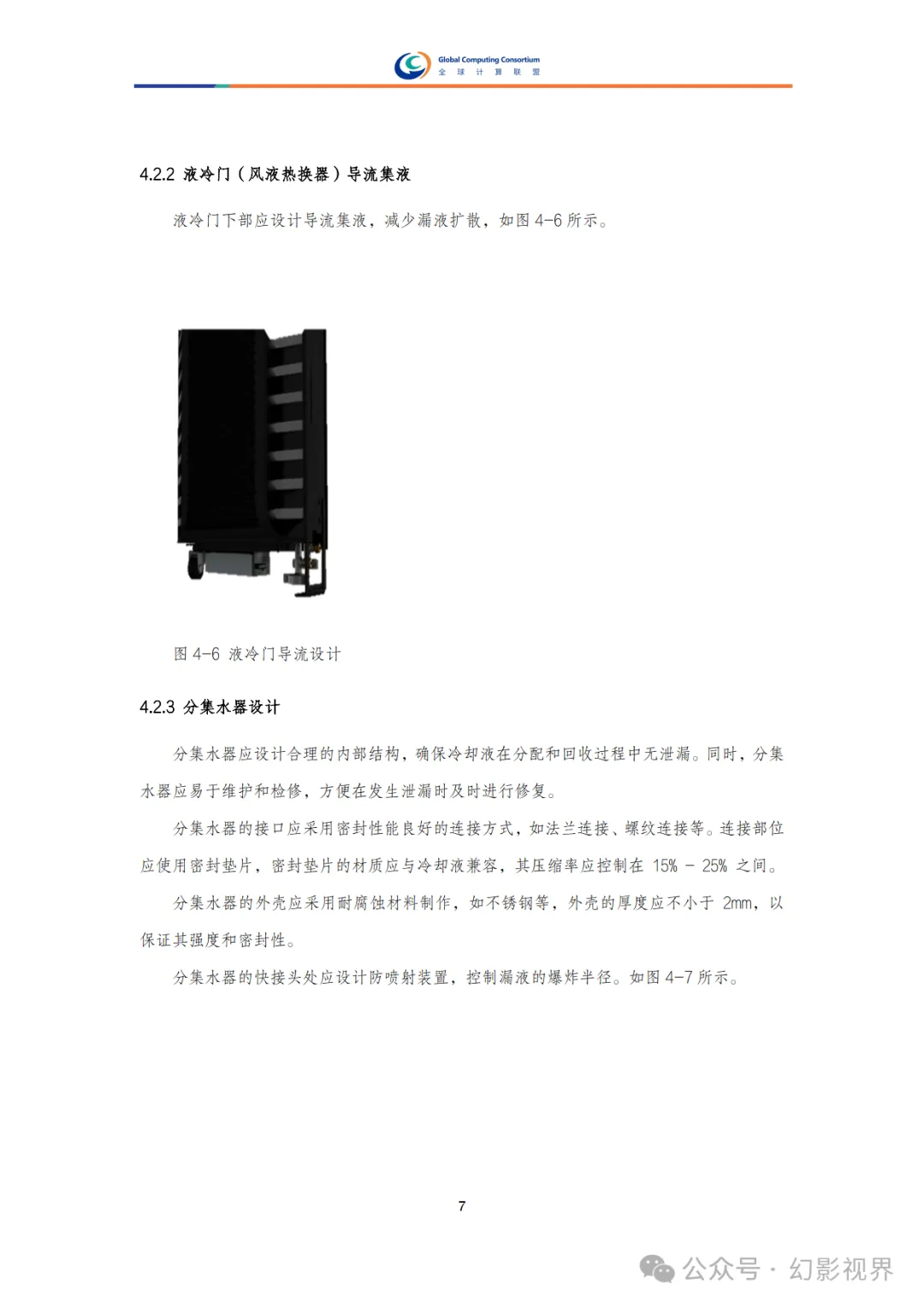

导流与防喷溅： 液冷门下部设计导流槽，分集水器快接头处加装防喷溅装置。 - 4.

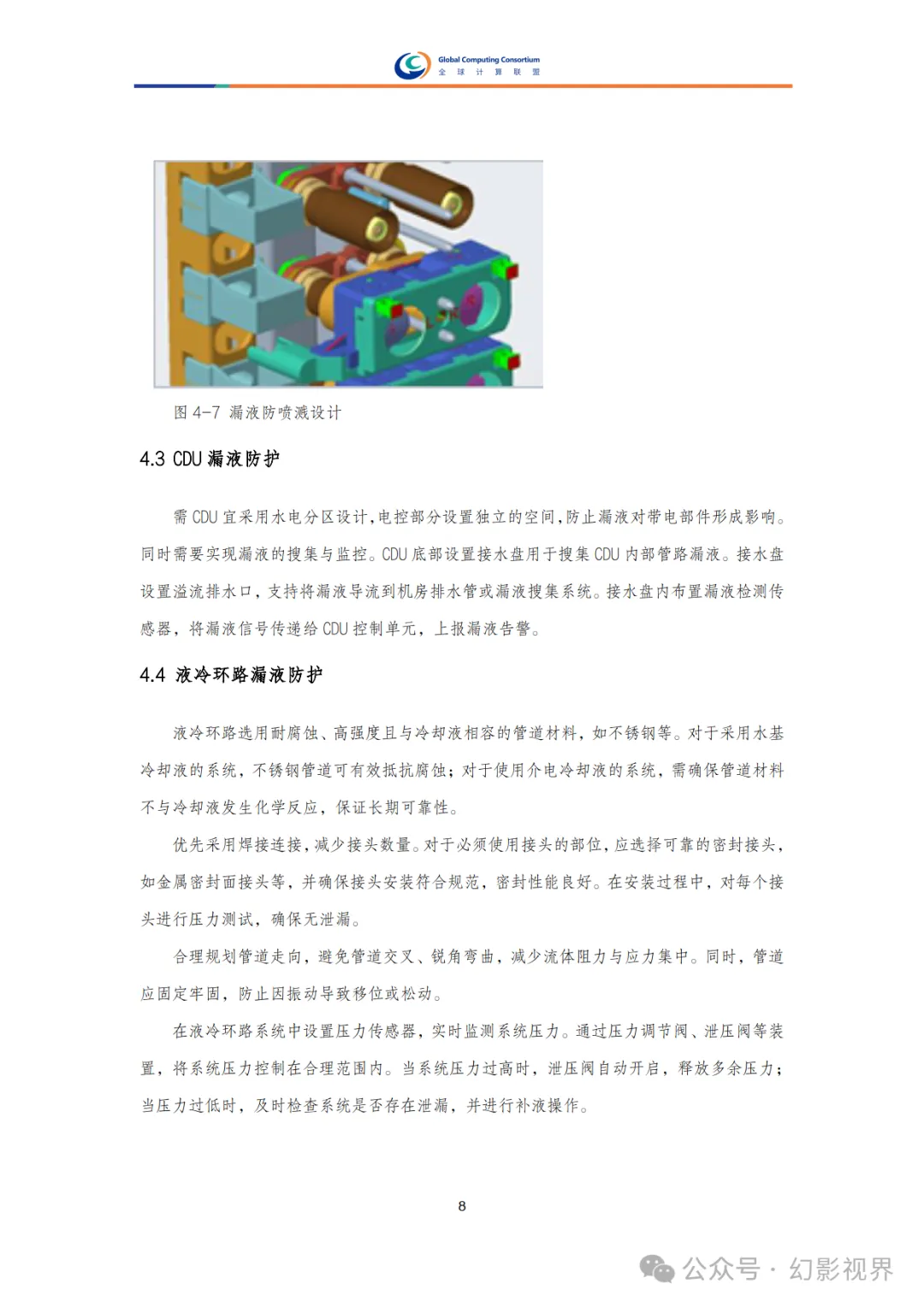

CDU与液冷环路防护： CDU需水电分区并设置接水盘。液冷环路要求采用高质量管道、优先焊接、合理布管、设置压力监控和隔离阀门，并在周围设置防水围堰等设施。
第五章：漏液检测设计规范
- 1.
水浸绳检测： - •

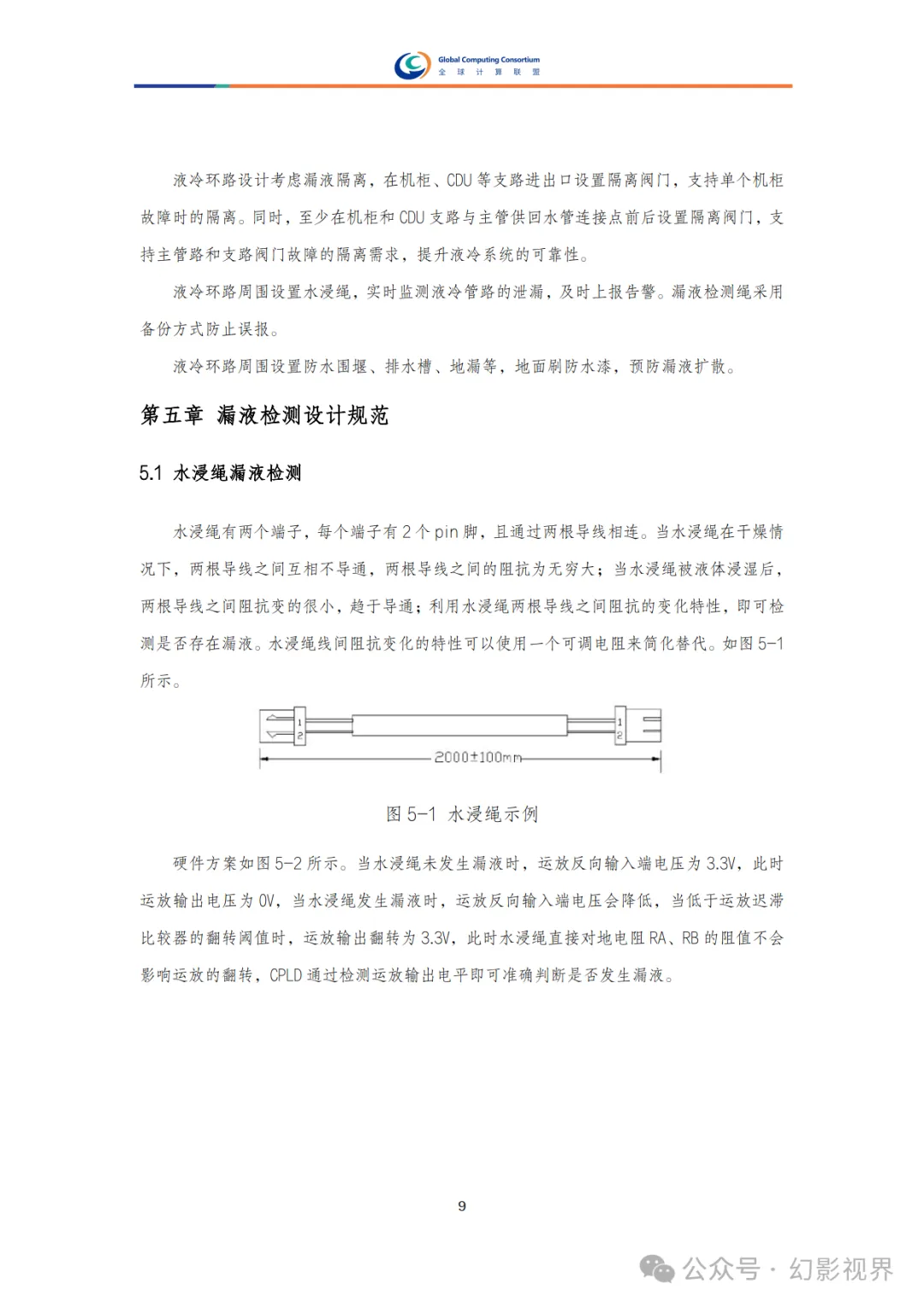

原理： 利用液体浸湿后导线间阻抗变化的特性。 - •

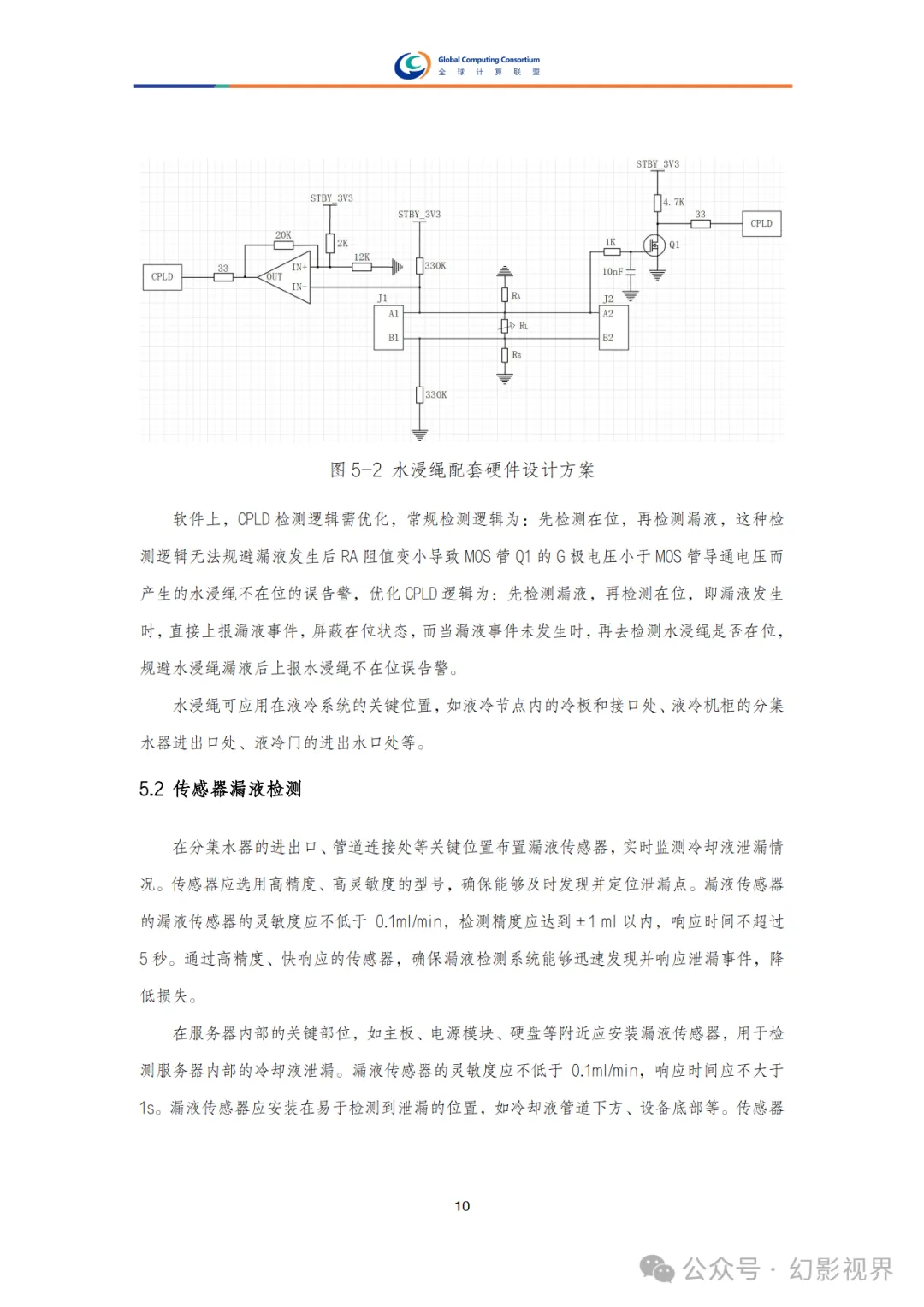

硬件与逻辑优化： 提供了具体的硬件电路设计，并强调CPLD检测逻辑应先检测漏液，再检测在位，以避免误告警。
- 2.
传感器检测： 在关键位置布置高灵敏度（≥0.1ml/min）的漏液传感器和流量传感器（精度≥±5%），用于实时监测和定位。
第六章：漏液告警和后处理设计规范
- 1.
告警信号： 设定多级告警阈值（如0.1ml/min为一级，1ml/min为二级并联动切断液源），并配备声光告警。 - 2.
告警协议： - •
机柜级： 采用 Modbus RTU 协议，规定了读取告警状态和设置阈值的具体数据帧格式。 - •
服务器级： 采用 Redfish RESTful API，详细给出了查询漏液检测系统信息、检测器集合和具体检测器状态的三层命令格式、URL、参数说明和响应示例，具有很强的实操指导性。
第七章：应用案例与展望
- •
应用场景： 主要面向互联网、运营商、金融、政府等行业的智算中心。 - •
案例研究： 以超聚变FusionPoD for AI整机柜液冷服务器为例，展示了规范的实际应用： - •
架构： 上电下水原生液冷设计，PUE可达1.10以下。 - •
技术亮点： 采用液电总线盲插、浮动快接、漏液隔离导流等技术，实现了高可靠性、快速部署（交付周期减半）和高功率密度（单柜105kW+）。
第八章：结论
