你是否发现，最近这几年手机、电脑的性能提升似乎没以前那么明显了？这并不是错觉。随着芯片制造工艺不断逼近物理极限，想要像以前那样单纯靠"缩小晶体管"来提升性能，已经变得越来越难，也越来越贵了。

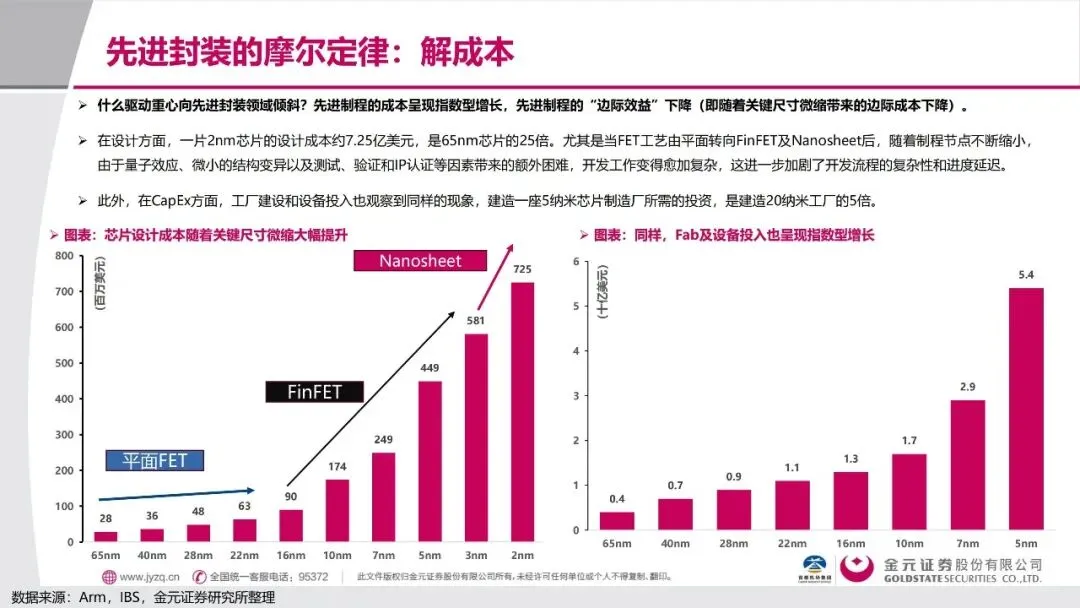

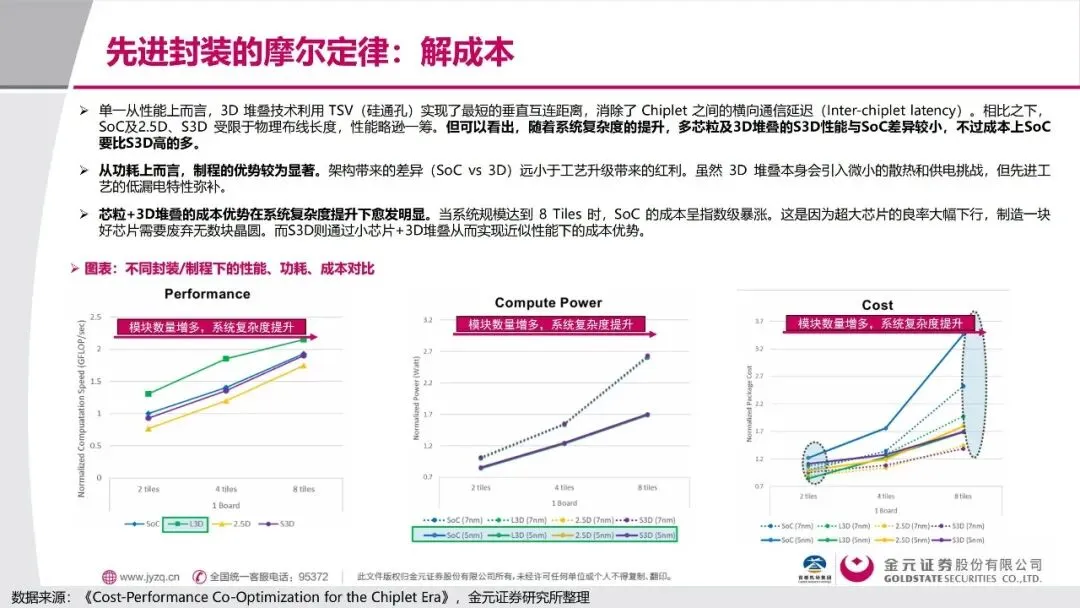

数据显示，设计一颗最先进的2纳米芯片，成本高达7.25亿美元，是65纳米芯片的25倍。建造一座5纳米芯片工厂的投资，更是20纳米工厂的5倍。这种指数级增长的成本，让整个半导体行业都面临着一个严峻的问题：如果继续按老路子走下去，未来的芯片可能贵到用不起。

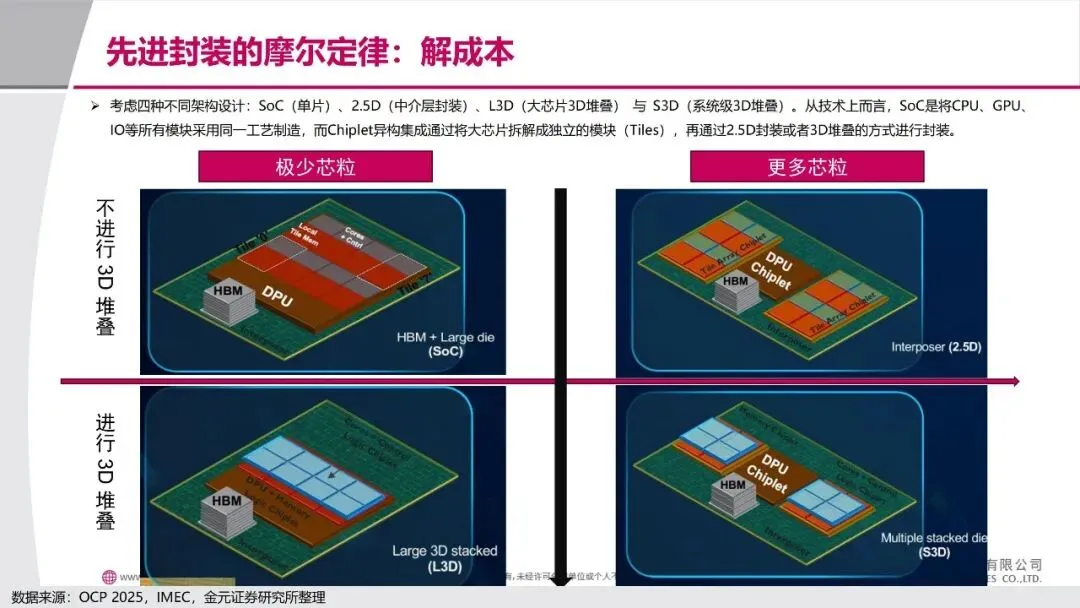

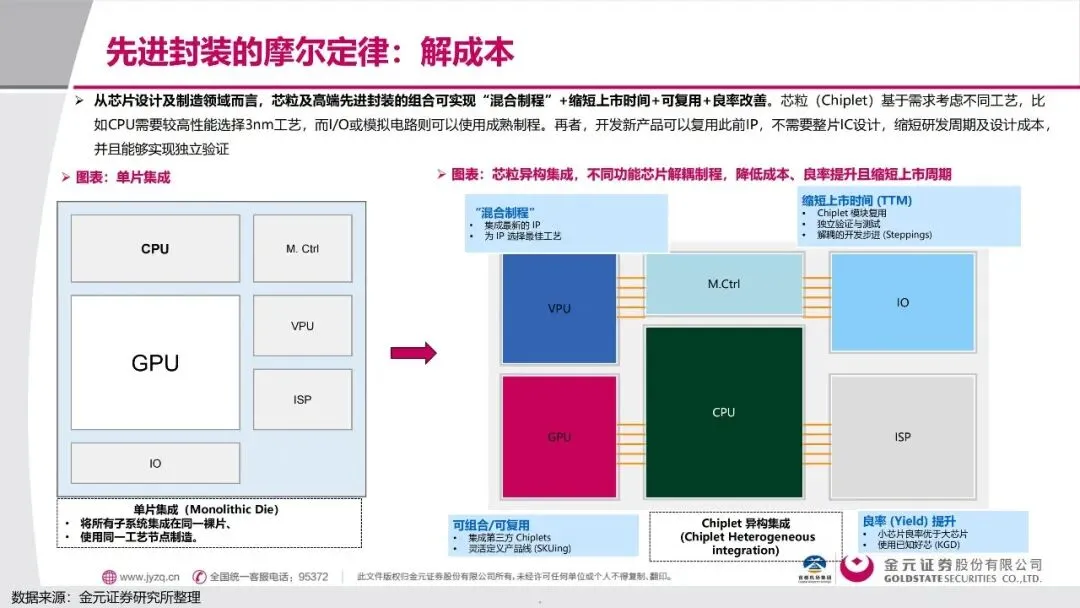

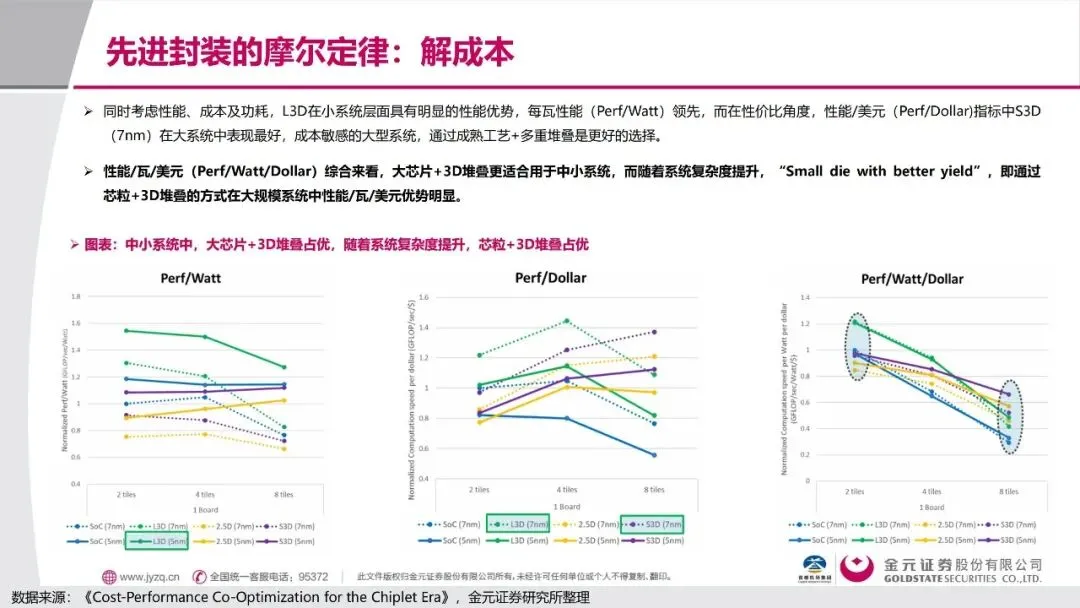

正是在这样的背景下，"先进封装"技术站上了舞台中央，成为破解芯片难题的关键钥匙。简单来说，既然造不出更大的"单片"芯片，那就把几块小芯片像搭积木一样精密地组合在一起。这种被称为"芯粒"的技术，让不同功能的芯片可以采用最适合的制造工艺——比如CPU用最先进的3纳米，而I/O接口用成熟的28纳米，最后通过先进封装整合在一起。这样不仅大大降低了成本，还能让产品更快上市。

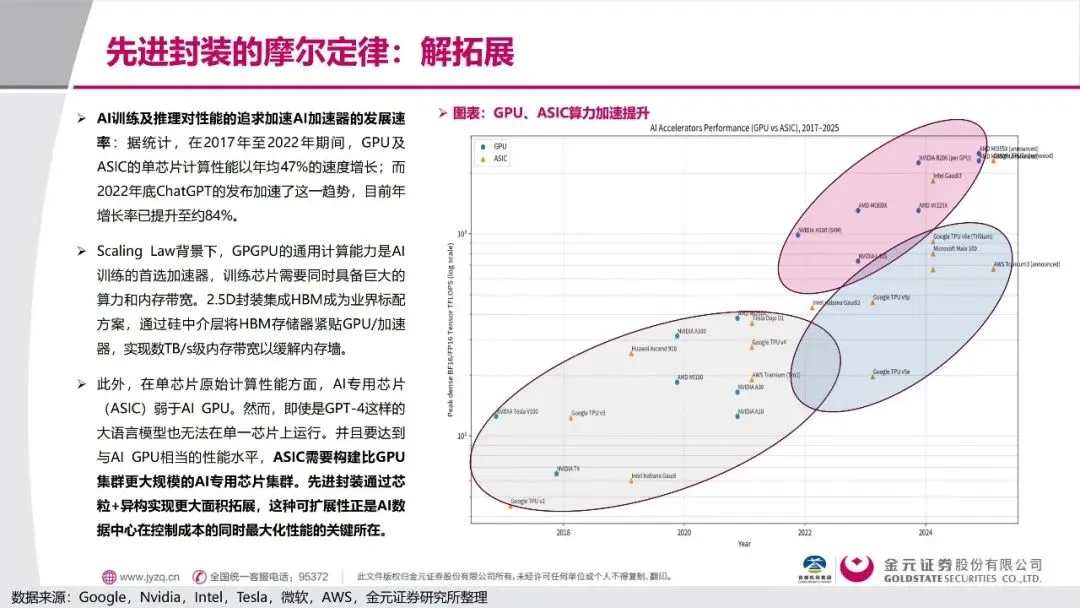

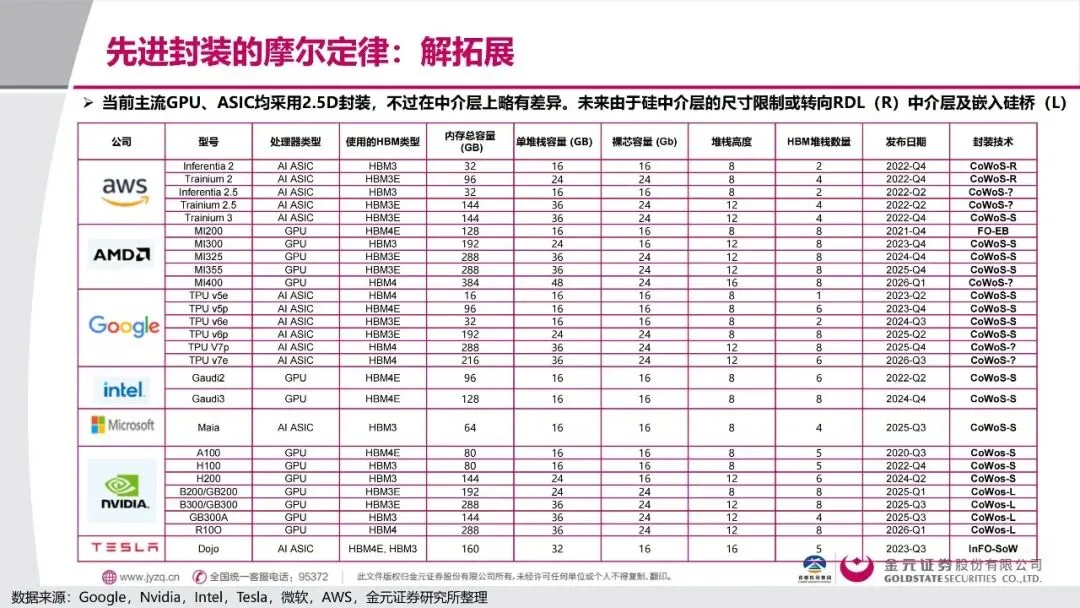

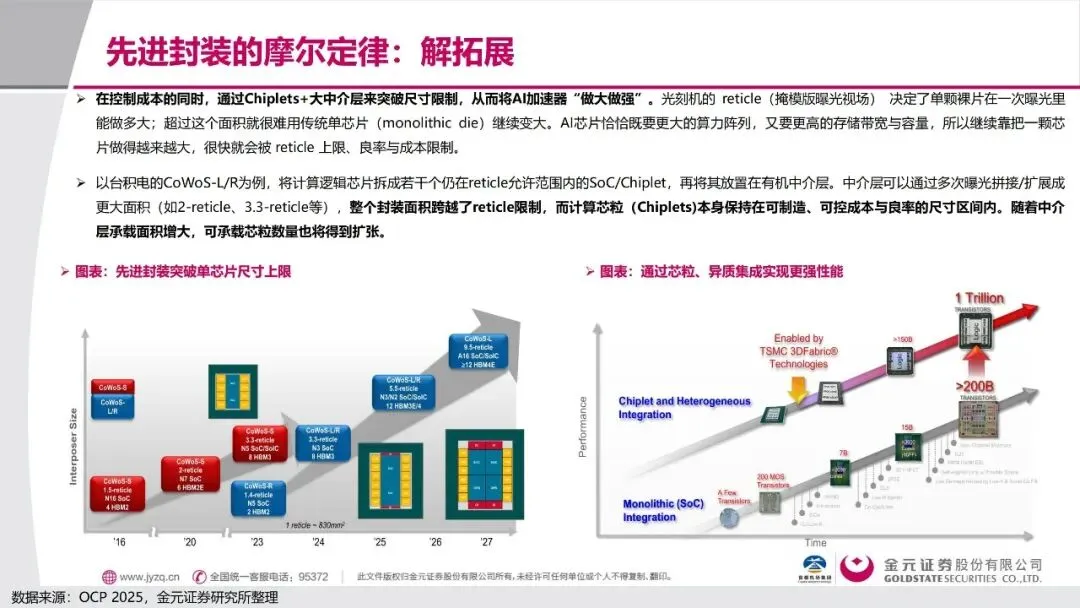

先进封装主要分为两大方向。一种是2.5D封装，可以理解为在平面上做文章，通过硅中介层或者更省钱的有机基板，把多颗芯片并排连接，突破传统光刻机的尺寸限制。比如英伟达的GPU、AMD的AI芯片，都采用了这种技术来集成大容量显存。另一种是3D封装，也就是真正的立体堆叠，把芯片一层层叠起来，像盖高楼一样节省空间。这就好比从平房搬到摩天大楼，在有限的地皮上盖出更多的使用面积。

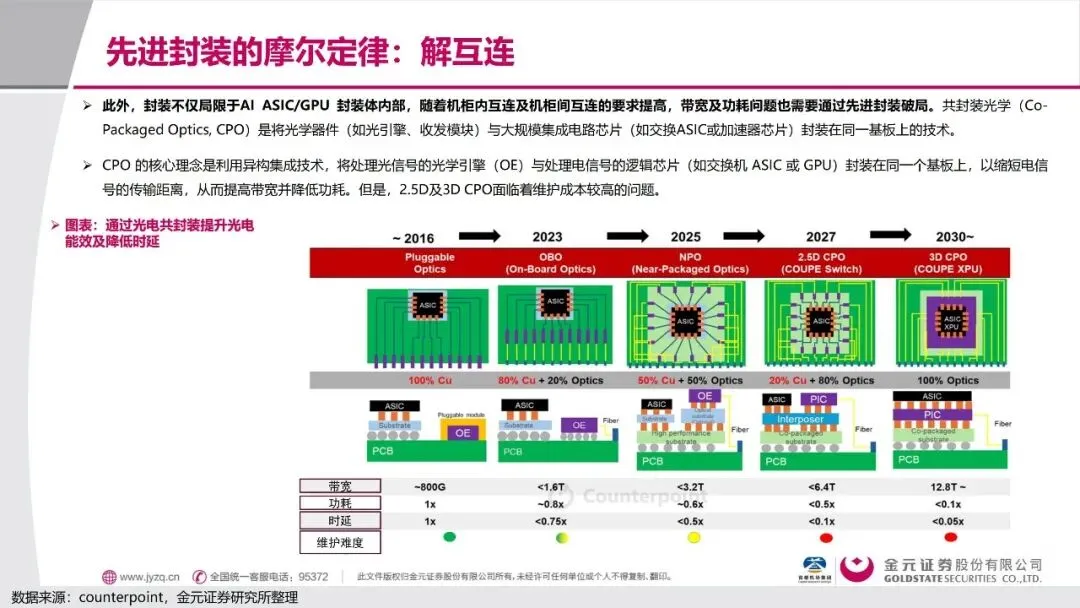

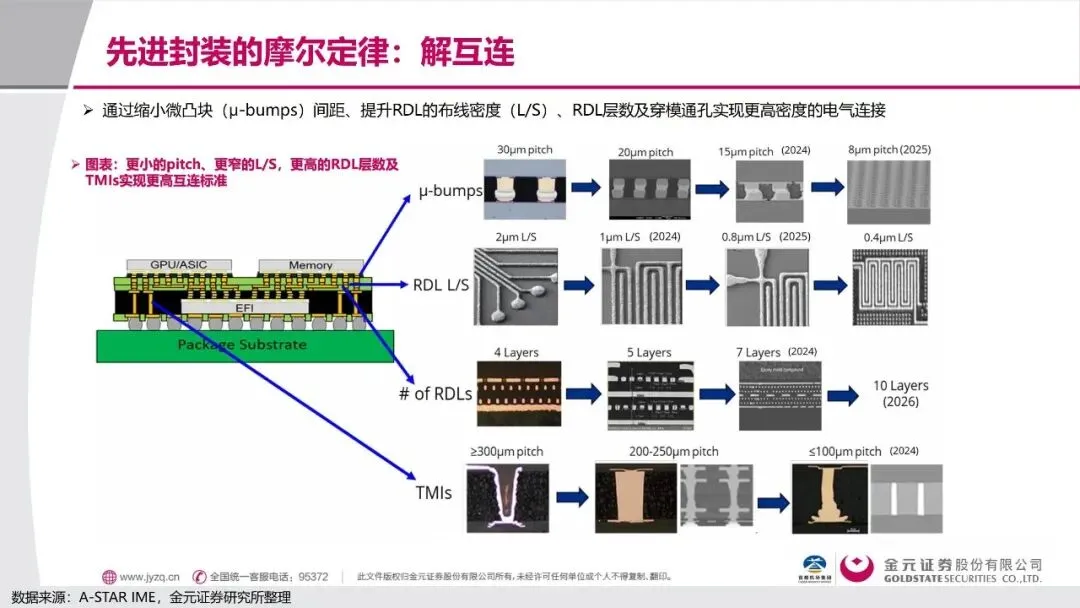

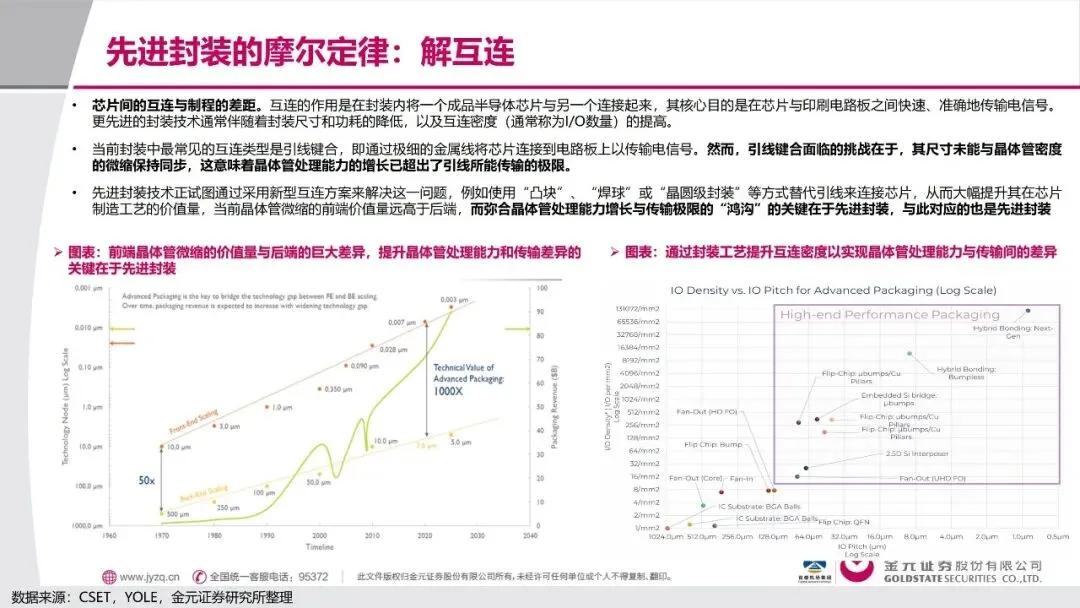

目前最热门的是混合键合技术，它能让芯片之间的连接间距缩小到10微米以下，比头发丝还细得多。这不仅仅是物理上的堆叠，更是电气性能的革命——数据传输更快、延迟更低、功耗更小。对于当下火爆的AI计算来说，这简直是量身定制。无论是 training 大模型需要的海量算力，还是自动驾驶汽车里的边缘计算，都离不开先进封装的支持。
市场前景同样令人振奋。2024年中国先进封装市场规模约967亿元，预计到2029年将达到1888亿元，年复合增长率超过14%。在全球半导体产业链重构的大背景下，这不仅是技术的升级，更是国产半导体弯道超车的机会。从设备到材料，从封装工艺到测试技术，整个产业链都在迎来新一轮的黄金发展期。
可以说，先进封装正在重新定义摩尔定律。它告诉我们，当单一工艺的进步遇到瓶颈时，通过系统级的创新和架构的优化，同样能够继续推动科技向前。未来已来，这场"封装革命"值得我们所有人关注。
