根据拆解公司分析，三星公司的3纳米GAA（Gate-All-Around，全封闭栅极）工艺在加密矿机ASIC中的应用，三星的3纳米GAA技术代表了半导体结构的重要进步，实现更小的芯片尺寸，延续莫尔定律。

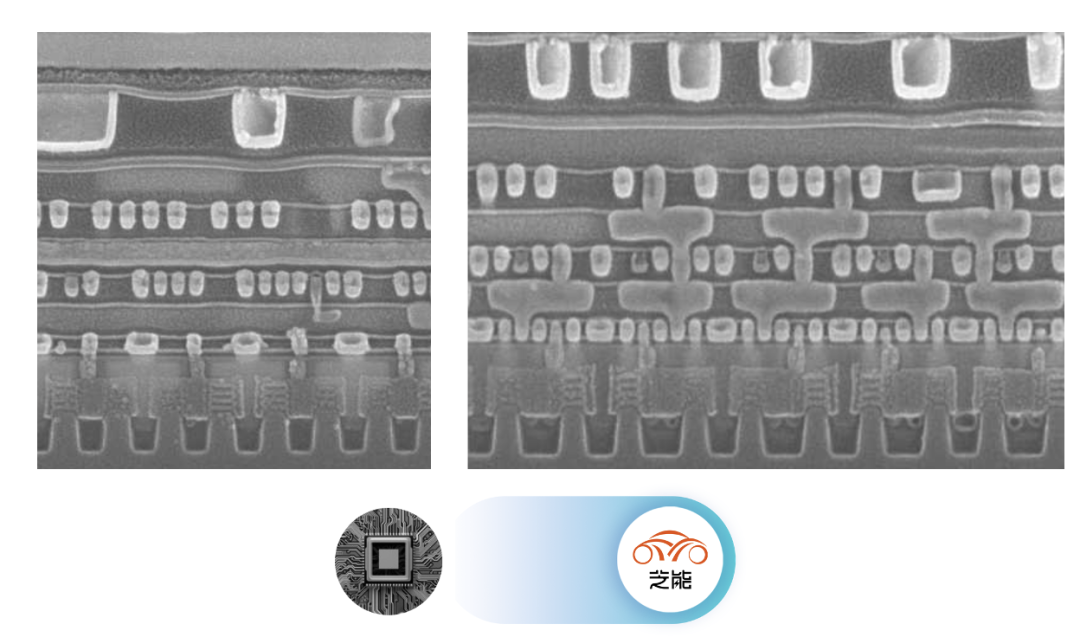

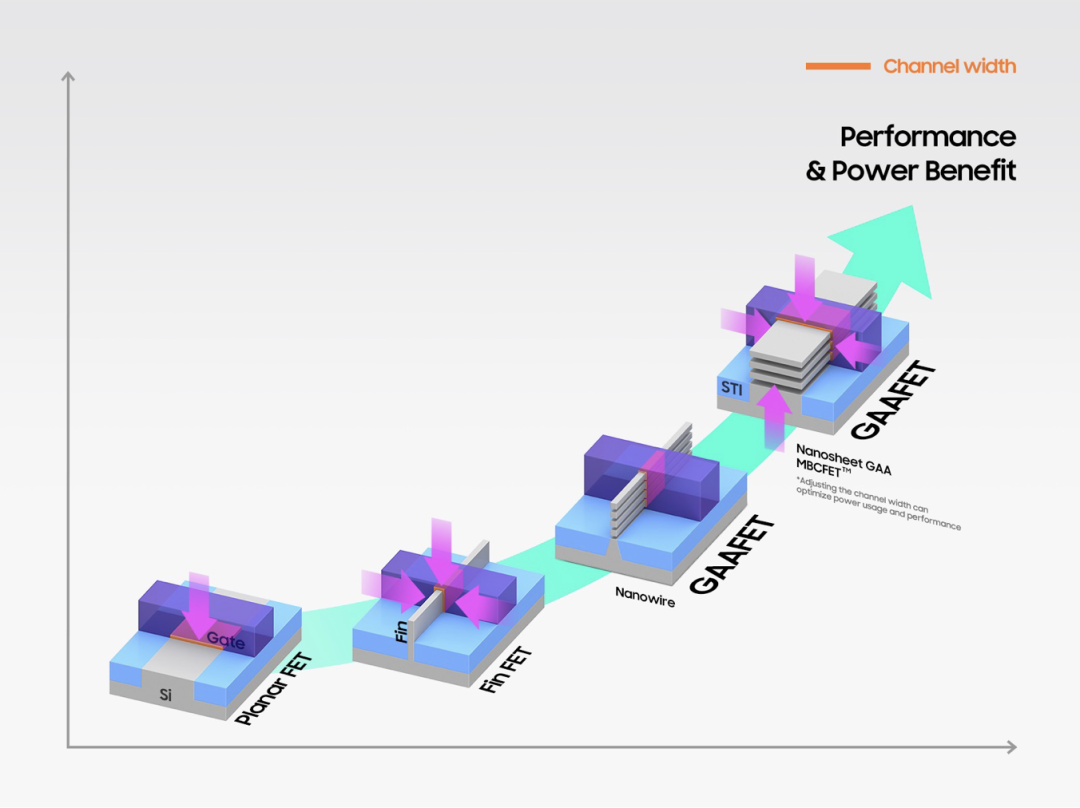

使用GAA晶体管结构的设备克服了泄漏和驱动电流方面的挑战，相比传统FinFET晶体管，GAA技术能够更精确地控制电流，从而提升性能。

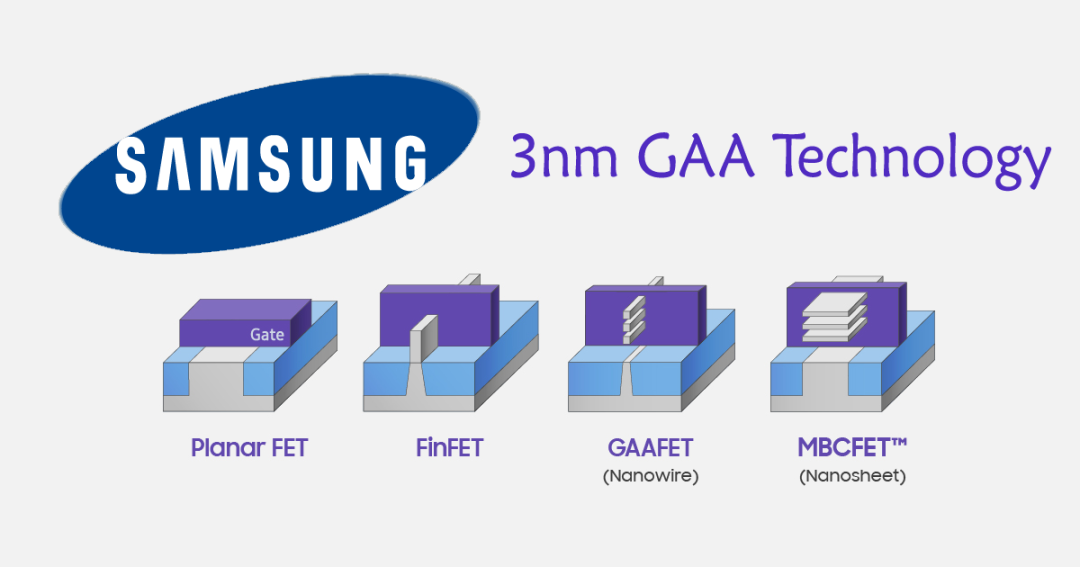

基于GAA晶体管的芯片能够以更高的速度运行，同时消耗更少的能量，为下一代芯片，尤其是用于人工智能等应用的芯片，带来能源效率的提升。三星的专有MBCFET技术是GAA的一种变种，允许根据客户需求调整纳米片的宽度，优化能源使用和性能。
● 3纳米的GAA为何令人振奋
三星的3纳米GAA技术在芯片制造领域代表了重要的技术进步，为持续缩放和创新提供了契机。GAA技术的应用能够在性能和能源效率方面双向提升，对于多种应用场景都具有积极影响。三星的技术进展将有望推动半导体行业在未来几年内实现更小尺寸的芯片生产，为新兴技术如人工智能提供支持。
● 三星和台积电的竞争奋
三星：作为该技术的先驱者，三星开发和商业化了3纳米GAA工艺，推动了该技术在加密矿机ASIC中的应用。

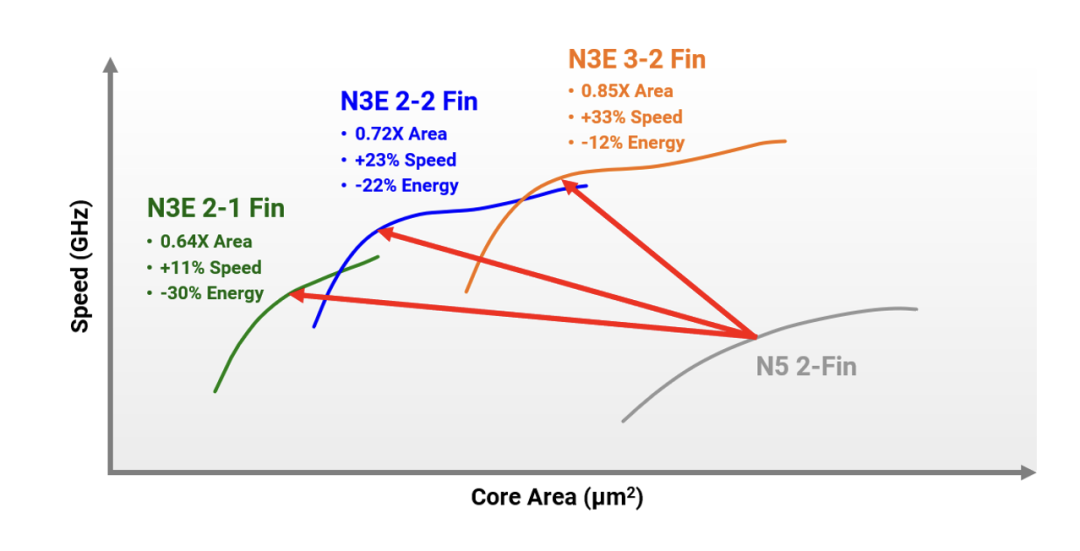

台积电（TSMC）和英特尔：虽然未在此段内容中详细描述，但台积电和英特尔也在GAA技术方面有着重要的技术路线图，有望在未来进入该市场竞争。竞争对手的举措：TSMC继续使用FinFET技术制造3纳米芯片，但计划在2纳米芯片上引入GAA技术，将采用“FinFlex”工艺进行缩放，并计划在2026年左右推出基于GAA的芯片。

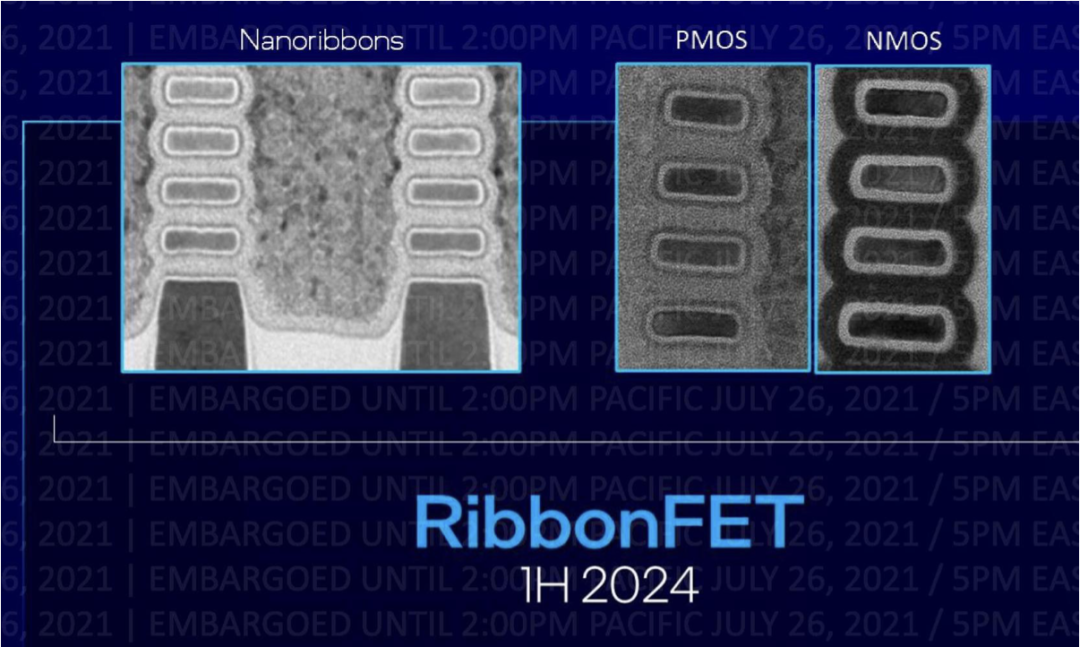

英特尔：英特尔计划在2纳米节点引入RibbonFET技术，以与TSMC和三星竞争。虽然转向GAA技术，这是一个复杂的过程。
