科普 | 汽车膨胀水壶深度调研报告:冷却系统稳压的关键
报告摘要：汽车膨胀水壶，亦称副水箱或补偿水箱，是现代汽车闭式强制循环冷却系统中的核心部件之一。此报告深入剖析了其作为“系统稳压器”与“气液管理器”的核心功能，揭示了其通过容纳冷却液热胀冷缩体积、分离并排除系统内气体、动态补充冷却液以维持压力稳定的工作原理。随着新能源汽车的普及，膨胀水壶的结构从单一壶体向集成化多腔室发展，性能要求更高。然而，壶体渗漏、盖阀失效及传感器故障是该部件的主要失效模式。本报告基于行业相关资料，系统梳理了膨胀水壶的技术原理、结构演进、行业创新与维保要点，旨在为行业从业者及汽车爱好者提供全面的认知框架。定义：汽车膨胀水壶是汽车冷却系统的重要组成部分，通常为一个半透明的塑料容器，连接在主水箱或散热器上。别名：常被称为副水箱 、补偿水箱或防冻液储液罐 。核心作用：为发动机冷却液受热膨胀提供储存空间，冷却收缩时予以补充，从而维持系统液位稳定、压力平衡，并便于观察与维护。应用范围：广泛应用于燃油车、混合动力车及纯电动车的发动机、电池、电机等冷却回路中。- 压力调节与体积补偿：吸收冷却液因温度升高（可从常温升至100℃以上）而产生的体积膨胀，防止系统压力过高导致管路或部件损坏；温度降低时补充收缩体积，防止系统形成负压。
- 气液分离与排气：作为系统最高点，收集并分离冷却液中析出的空气及水蒸气，通过泄压阀排出，有效消除“气阻”，保障水泵效率与散热器效能。
- 补液储备与加注：作为冷却液的备用储罐，补偿因微量蒸发或泄漏造成的损耗，减少维护频次；同时作为冷却系统的冷却液加注口，便于操作。
- 液位监控与指示：通过透明壶体及“MIN”（最低）-“MAX”（最高）刻度线，及集成液位传感器，直观显示冷却液存量，为驾驶员或控制系统提供预警。

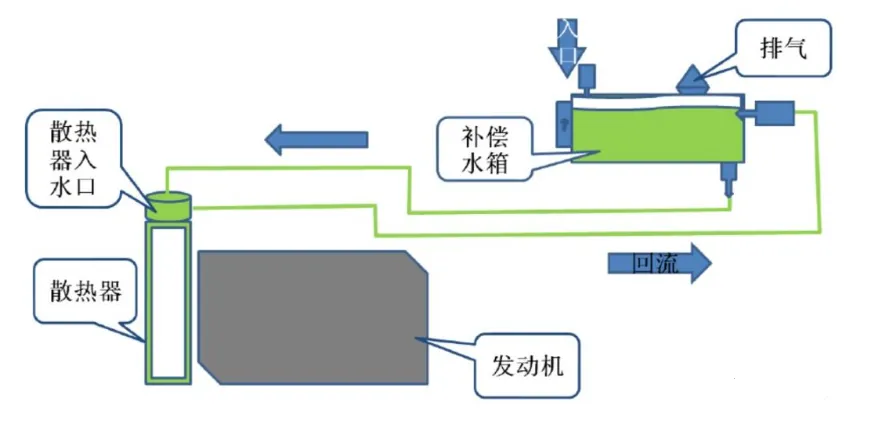

热胀过程：发动机工作时，冷却液温度升高，体积膨胀，系统压力增大。多余的冷却液（含蒸汽）通过进水管（通常位于壶体上部）流入膨胀水壶。冷缩过程：熄火后，冷却液温度下降，体积收缩，系统内形成负压（真空度）。此时，膨胀水壶内储存的冷却液通过出水管（位于壶体底部，直通水泵进水侧）被吸回主循环系统。当系统压力过高（如“开锅”）时， 泄压阀（蒸汽阀）开启 ，释放多余压力与蒸汽，防止损坏。典型发动机冷却系统壶盖开启压力约为 130~140kPa ，新能源电池/电机回路约为 50~80kPa 。当系统压力过低时， 真空阀（空气阀）开启 ，引入外部空气或释放壶内冷却液以平衡压力。负压开启值一般在-5~-10kpa。防穴蚀机理：膨胀水壶通过水气分离，减少了循环中的气泡。当气泡在高压区溃灭时会产生“水击”现象，冲击金属表面导致穴蚀。膨胀水壶的补水功能确保了水泵进水侧压力，进一步降低了穴蚀风险。- 壶体：多为聚丙烯（PP）、聚乙烯（PE）等耐腐蚀工程塑料注塑焊接或吹塑而成，分上下壶体。上壶体设通气/回气口，加注口。下壶体设出液口。
- 壶盖：核心压力控制单元，为带密封圈的螺纹旋盖，内部集成泄压阀与真空阀 。
- 液位传感器：监测壶内液位，类型包括干簧管磁浮式、电容式等。其电路设计需特殊考量，避免直流电长期作用导致电化学反应（即“电解槽”现象）。
- 进水管/回水管：连接散热器或发动机高位蒸汽出口，使气液混合物回流至水壶。
- 出水管/补水管：连接水泵进水口，为水泵提供冷却液补充。
- 其他设计：内部可设计有防浪筋 以减少冷却液晃动噪音，部分带有溢流管。
- 承压式膨胀水壶（主流）：配备带压力阀的壶盖，使冷却系统成为封闭承压系统，可提高冷却液沸点（如在高原地区），增强系统适应性。
- 非承压式膨胀水壶：壶盖与大气直接连通，系统压力基本为大气压，多见于部分老旧或日韩系车型。

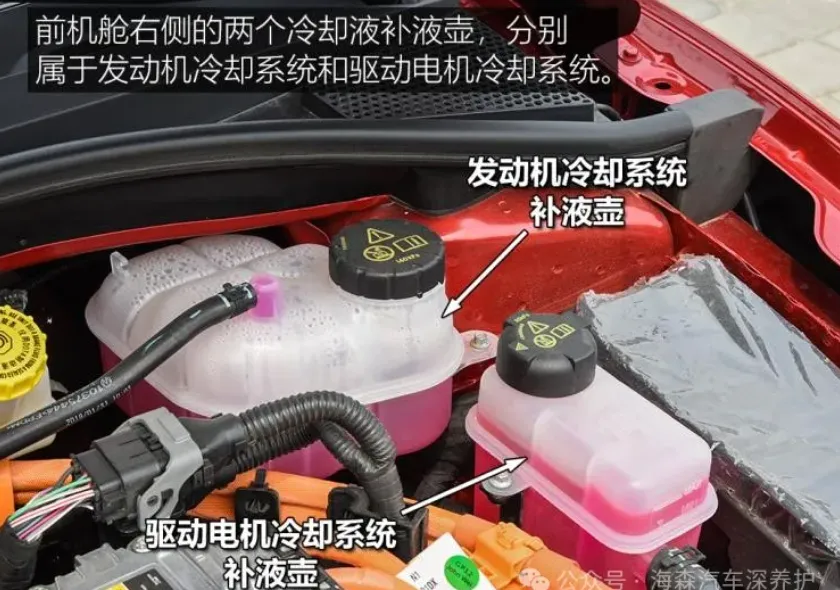

为应对新能源汽车多热管理系统（发动机、电池、电机、电控等各自独立或耦合的冷却回路）带来的空间与成本挑战，行业正朝 高度集成化、多功能化 方向发展。根据公开的专利，多腔室膨胀水壶组件目前成为主流 ，通过内部隔板将一个外壳腔体分隔为多个独立腔室，分别服务于不同的冷却循环系统。此举可减少机舱内水壶数量，利于轻量化，并降低装配时间和成本 。材料与工艺创新 ：优质的售后部件（如盖茨品牌）强调采用高强度PA66材料， 以提升耐久性，以及传感器插头的独家隔水设计，以预防因进水导致的误报警。功能集成进阶 ：在膨胀水壶内集成过滤与离子交换树脂芯体的设计，旨在主动净化冷却液，去除铁锈、水垢及有害离子，以维持冷却液化学性能稳定，延长系统寿命。- 壶体渗漏或开裂：老化、高温或系统压力异常（如泄压阀失效）导致。
- 泄压阀无法正常开启：导致系统压力过高，可能引发管路爆裂或壶体开裂。
- 密封圈老化：导致冷却液从盖口处泄漏或外部空气异常进入。
- 机械故障：浮子卡滞（因水垢、油泥或低温粘度增大）、内部磁铁脱落（高温导致胶粘剂失效）。
- 电气故障：传感器插头 氧化生锈、接触不良 ，导致信号断路或误报警。
- 定期检查：在冷车、平地状态下，目视检查透明壶体内冷却液液位，应保持在 “MIN”与“MAX”刻度线之间 。同时检查壶体、管路有无裂纹、渗漏痕迹。
- 必须使用 车辆手册指定型号的冷却液 ，不同颜色、成分的冷却液禁止混加。
- 严禁过满，液位不得超过“MAX”线，否则会削弱膨胀空间，导致压力骤增。
- 对于承压式水壶，热车时切勿直接打开壶盖，以防高温冷却液喷溅。
- 异常处理：若出现冷却液无故快速减少、壶体周围有粉红色/绿色结晶（冷却液干涸痕迹）、仪表提示冷却液不足报警等情况，应及时检查膨胀水壶及相关系统。
- 更换建议：当壶体开裂、壶盖压力功能失效或传感器反复误报时，建议更换对应部件。选择品质可靠的部件对保障系统长期稳定运行至关重要。
汽车膨胀水壶绝非一个简单的“储水壶”，而是维系整车热管理系统安全、高效、稳定运行的 关键压力调节与缓冲部件 。其技术虽成熟，但正随着汽车电动化、智能化趋势而持续演进。膨胀水壶通过精密的物理结构与阀门设计，有效解决了闭式冷却系统的压力波动、气阻穴蚀和液耗补偿三大核心问题，是防止发动机过热、延长冷却系统寿命不可或缺的一环。未来，膨胀水壶的发展将紧密围绕 “集成化”与“功能化” 两大主题。集成化以满足多热源管理下的空间布局需求；功能化则可能集成状态监测（压力、温度、液质）、主动净化等智能维护功能，从被动组件向主动管理单元演进，不断适配集成式热管理模块的方案，为下一代汽车的智能热管理提供最基础支撑。
