一、教材知识点：摘自《1H414040建筑智能化工程施工技术》
2.现场控制器（P204）

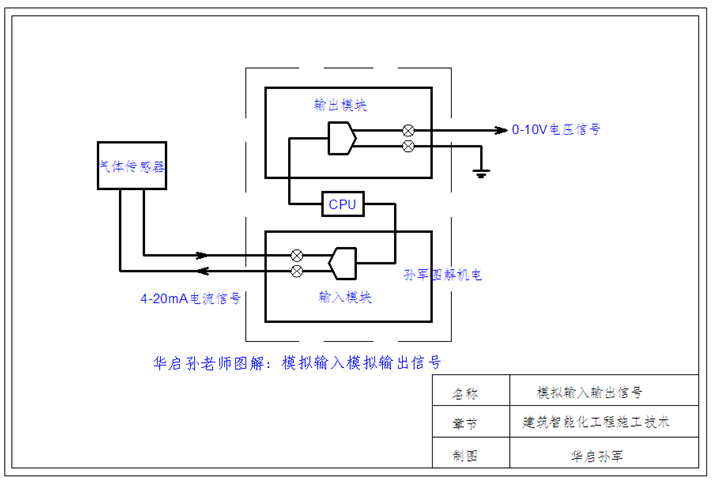

现场控制器（直接数字控制器DDC），能独立进行检测与控制。控制器的接口有模拟量、数字量的输入／输出接口。
（1）数字量输入接口（DI）用来输入各种开关、继电器及接触器开（闭）触点、电动阀门联动触点的开关状态。
（2）模拟量输入接口（AI），用来输入被控对象各种连续变化的物理量（包括温度、相对湿度、压力、液位、电流、电压等）由在线检测的传感器及变送器将其转换为相应的电信号后，送入模拟量输入通道进行处理。一般为采用4~20mA电流信号或0~10V电压信号。
（3）数字量输出接口（DO），用来输出控制电磁阀门、继电器、指示灯、声光报警器等开关设备。
（4）模拟量输出接口（AO），输出4~20mA电流信号或0~10V电压信号，用来控制各种直行程或角行程执行机构的动作或各种电动机的转速。
二、补充知识点
1、什么是4~20mA.DC（1~5V.DC）信号制？
4~20mA.DC（1~5V.DC）信号制是国际电工委员会（IEC）过程控制系统用模拟信号标准。
我国从DDZ-Ⅲ型电动仪表开始采用这一国际标准信号制，仪表传输信号采用4~20mA.DC，联络信号采用1~5V.DC，即采用电流传输、电压接收的信号系统。

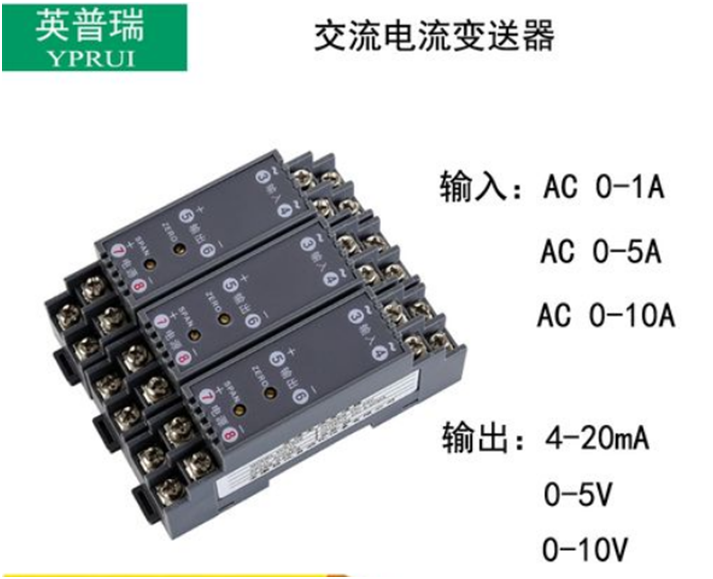

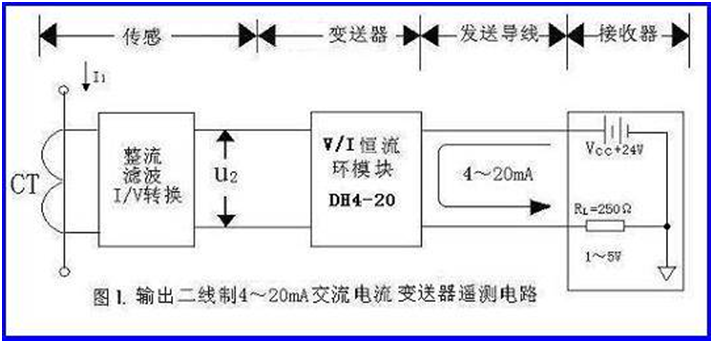

2、4~20mA电流环工作原理：
在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：
第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；
第二，传输线的分布电阻会产生电压降；
第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
3、4~20mA.DC（1~5V.DC）信号制的优点？
因为信号起点电流为4mA.DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA.DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。
现场仪表与控制室仪表之间的联络信号采用4~20mA.DC的理由是：因为现场与控制室之间的距离较远，连接电线的电阻较大，用恒流源信号作为远传，只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。
控制室仪表之间的联络信号采用1~5V.DC理由是：为了便于多台仪表共同接收同一个信号，并有利于接线和构成各种复杂的控制系统。
4、为什么变送器选择4~20mA.DC作传送信号？
（1）首先是从现场应用的安全考虑
安全重点是以防爆安全火花型仪表来考虑的，并以控制仪表能量为前提，把维持仪表正常工作的静态和动态功耗降低到最低限度。
（2）传送信号用电流源优于电压源
因为现场与控制室之间的距离较远，连接电线的电阻较大时，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。
（3）信号最大电流选择20mA的原因
最大电流20mA的选择是基于安全、实用、功耗、成本的考虑。安全火花仪表只能采用低电压、低电流，4~20mA电流和24V.DC对易燃氢气也是安全的。
（4）信号起点电流选择4mA的原因
变送器电路没有静态工作电流将无法工作，信号起点电流4mA.DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。
