1H420050 机电工程施工组织设计
【案例1H420050-2】，P299
一、背景
B分包商在露天采用CO2 气体保护焊进行非标结构焊接时，被A公司质检员制止。非标钢结构制作前，进行了高强度螺栓的检验。
二、问题
4.说明质检员在露天制作场地制止分包商继续作业的理由。应采取哪些措施以保证焊接质最？
三、分析与参考答案
4.说明质检员在露天制作场地制止分包商继续作业的理由。应采取哪些措施以保证焊接质最？
答：（1）制止的理由：
因该地区常刮风，露天采用CO2气体保护焊未采取任何防风措施，不能保证焊接质量。
（2）措施：
①采取有效防风措施，如搭设防风棚；
②或将组对好的非标构件运到封闭空间内进行焊接。
（孙军分析：需要有丰富的现场施工经验）
【案例1H420050-3】，P302
一、背景

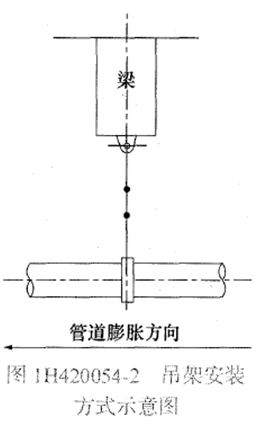

在工艺管道安装过程中，一段水平安装的蒸汽管道的一个吊架，其安装时与管道轴线垂直，如图1H420054-2所示。设计文件显示，蒸汽管道在该吊架处的设计热位移值为36mm，且未规定具体的安装方式。监理工程师要求A单位对吊架的安装方式进行更正。
安装蒸汽管道时，监理工程师强调A单位要按规范对合金钢管材进行材质复查。
A单位认为，其采购的合金钢管的质量证明文件齐全，本工段材料采购人员开工以来仅采购过15CrMoG和20Cr8Ni9等两种合金钢管材，而两种管材的外观差别明显，不可能混用，因而拒绝复查。（孙军老师微信号：hqjdsj）
A单位为了赶工期，在压缩机组未完成精度调整的情况下进行了机组润滑油管道的安装。待压缩机安装完成、地脚螺栓完全紧固，润滑油管道拆卸、清洗合格后复装时，发现管道处于自由状态时，一处设备与管道的连接法兰端面之间存在5mm间隙。施工人员在用强紧法兰螺栓的做法复装时，被监理工程师及时发现而制止。
二、问题
2.监理工程师要求更正吊架安装方式的理由是什么？并请画出该吊架的正确安装方式示意图。
3.A单位拒绝合金钢材质管道复查的做法是否正确？工业管道工程一般要求对哪些材质的管道组成件进行材质复查？
4.在压缩机组未完成精度调整的情况下进行机组润滑油管道的安装，A单位的做法违反了哪些施工管理要求和技术要求？
三、分析与参考答案
2.监理工程师要求更正吊架安装方式的理由是什么？并请画出该吊架的正确安装方式示意图。
答：（1）理由是：
①蒸汽管道为有热位移的管道
②根据设计文件，吊点应设置在热位移的相反方向
③按设计热位移值的1/2（即18mm）偏位安装

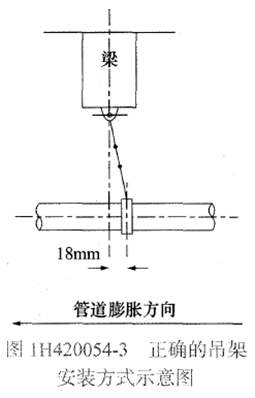

（2）示意图
（考点：热膨胀管道的支吊架安装技术要求）
3.A单位拒绝合金钢材质管道复查的做法是否正确？工业管道工程一般要求对哪些材质的管道组成件进行材质复查？
答：（1）做法不正确，（hqjdsj）
（2）对铬钼合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及钛合金材料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并应做好标识。
（考点：管道材质的检查）
4.在压缩机组未完成精度调整的情况下进行机组润滑油管道的安装，A单位的做法违反了哪些施工管理要求和技术要求？
答：违反了以下要求：
（1）管理要求：未完成精度调整的情况下进行了机组润滑油管道的安装，违反了施工方案对施工工序的要求。
（2）技术要求：（孙军老师微信号：hqjdsj）
①工业金属管道安装前，与管道连接的设备应找正合格，固定完毕；
②管道与设备的连接应在设备安装定位并紧固地脚螺栓后进行。
③工业金属管道连接时，不得强力对口。
（考点：工业金属管道安装施工前的准备工作，P88；管道安装技术要点，P91）
（孙军分析：设备（压缩机）的找正（精度调整）、固定完毕等都属于管道安装施工前的准备工作）

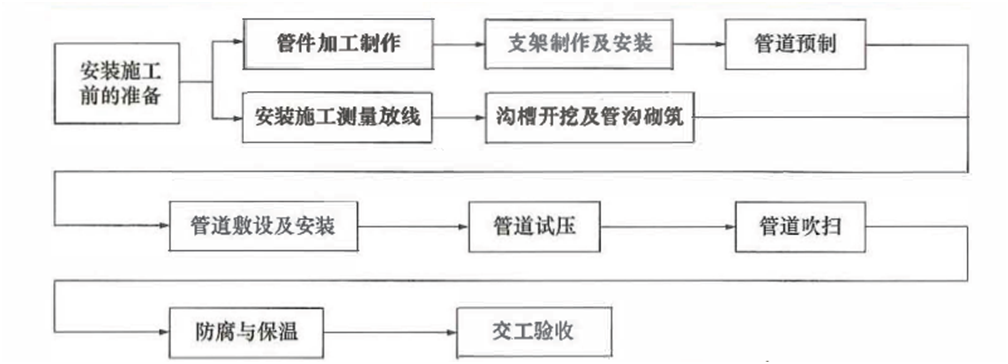

【解析】孙军解析，P89，（二）工业金属管道安装要求
1.与管道安装有关的土建工程、钢结构工程经检查合格，满足安装要求并办理了交接手续。临时供水、供电、供气等设施已满足安装施工要求。
2.与管道连接的设备已找正合格、固定完毕，标高、中心线、管口方位符合设计要求。
P92，（三）管道安装技术要点
（3）管道连接时，不得强力对口，端面的间隙、偏差、错口或不同心等缺陷不得采用加热管子、加偏垫等方法消除。（孙军老师微信号：hqjdsj）
（6）管道与大型设备或动设备连接（如空压机、制氧机、汽轮机等），应在设备安装定位并紧固地脚螺栓后进行。无论是焊接还是法兰连接，连接时都不应使动设备承受附加外力。
例如，管道与机械设备连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定要求。管道与机械设备最终连接时，应在联轴节上架设百分表监视机械设备位移（主要观测垂直方向的位移）。管道试压、吹扫合格后，应对该管道与机器的接口进行复位检验。管道安装完成后，机械设备不得承受设计以外的附加应力。
（7）大型储罐的管道与泵或其他有独立基础的设备连接，应在储罐液压（充水）试验合格后安装，或在储罐液压（充水）试验及基础初阶段沉降后，再进行储罐接口处法兰的连接。
