一、玻璃基板技术概述
1.1技术定义与分类
1.2材料组成与特性
硼硅酸盐玻璃：最常用类型，主要成分为SiO₂（70%-80%）和B₂O₃（10%-15%），辅以少量Na₂O等碱金属氧化物。通过B₂O₃优化，可降低热膨胀系数（CTE），提升抗热震能力与化学稳定性。 石英玻璃：纯度超99.9%的SiO₂材料，分为天然石英熔融和合成熔融石英两类，具备极低热膨胀系数和介电损耗，但加工难度大、成本高，适用于高端场景。 无碱铝硼硅酸盐玻璃：典型成分为SiO₂ 63.20%、Al₂O₃ 17.30%、B₂O₃ 8.00%、(SrO+CaO) 10.34%，热稳定性和机械强度优异。

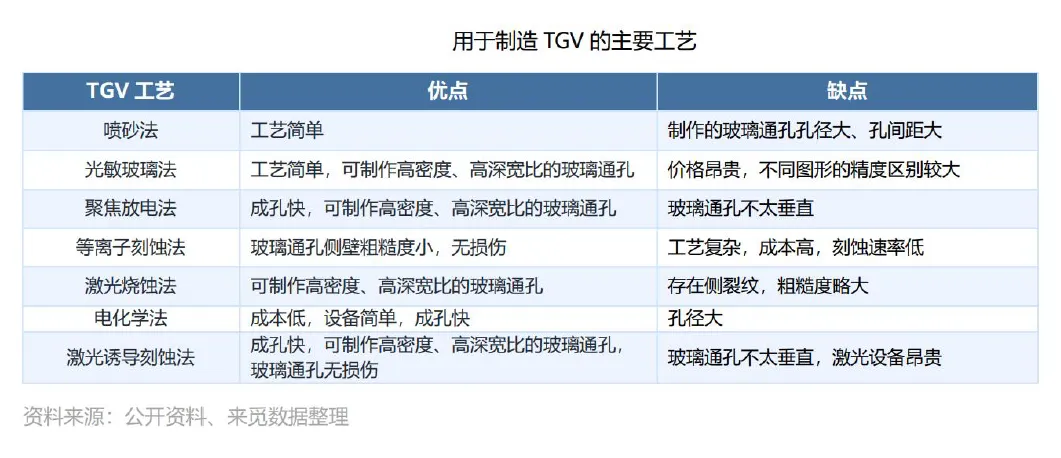

1.3制造工艺
激光烧蚀技术：利用CO₂激光或紫外纳秒激光高温气化玻璃形成通孔，但易产生热影响区（HAZ），导致孔壁微裂纹和熔融残留物，影响可靠性。 激光诱导深蚀刻（LIDE）技术：当前主流方案，由德国LPKF开创。通过超短脉冲激光（皮秒或飞秒）改性玻璃结构，再经氢氟酸蚀刻形成光滑、无应力通孔，选择比可达50:1以上。 感光玻璃技术：采用Schott Foturan等特种感光玻璃，经曝光、显影、热处理结晶后蚀刻，但成本高昂、供应链封闭，难以规模化应用。
1.4技术优势
电气性能：介电损耗（Df）可<0.002，10GHz频段信号传输损耗仅0.3dB/mm，较有机基板降低50%以上；100GHz高频下损耗降低67%，有效减少信号延迟、衰减和串扰，适配AI芯片、5G/6G通信需求。 机械性能：表面粗糙度（Ra）<1nm，远优于有机基板的>1000nm；热膨胀系数（CTE）可调（3-9 ppm/K），与硅芯片（2.9-4 ppm/K）高度匹配，高温回流焊后形变量仅为有机基板的1/5，解决热循环翘曲问题。 成本效益：原材料成本低，支持面板级封装降本；翘曲度降低50%，位置精度提高35%，易实现<2μm线宽线距的重分布层（RDL），突破有机芯基板精度瓶颈。 制造适配性：支持510mm×515mm大尺寸面板级制造，热膨胀系数可锁定在3-5ppm/℃，翘曲量较有机基板减少50%以上，解决超大尺寸芯片集成可靠性难题。
二、玻璃基板对先进封装工艺的变革影响

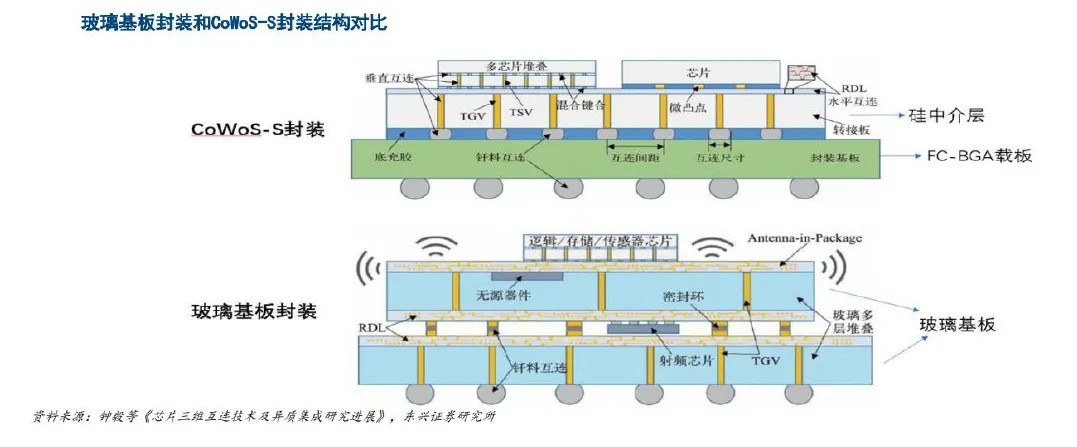

2.1封装架构的根本性重构
2.2制造工艺的全面革新
光刻工艺：超高平整度与低CTE特性简化光刻流程，支持2μm/2μm线宽线距超精细布线，通孔密度达10^5个/cm²，是传统有机基板的10倍，同等面积可容纳更多晶体管互连。 热管理：玻璃CTE与硅芯片匹配，导热性优于有机材料，有效传导有源器件热量，适配高功率密度AI芯片封装。 互连密度：支持面板级（Panel-Level）大规模生产，同等封装面积可多集成50%芯片，为大规模Chiplet集成提供可能。 信号传输：介电损耗极低，高频信号损耗可降低70%以上；对D波段（110-170 GHz）毫米波通信，玻璃中介层可实现回波损耗<-20dB的天线增益。
2.3性能指标的大幅提升
电气性能：10GHz频段信号传输损耗仅0.3dB/mm，介电损耗降低50%以上，成为5G/6G通信芯片和AI加速器的理想选择。 热管理性能：热膨胀系数锁定3-5ppm/℃，510mm×515mm大尺寸封装实验中翘曲量减少50%以上，解决超大尺寸集成可靠性难题。 集成密度：通孔密度达10^5个/cm²，较传统有机基板提升10倍；玻璃芯基板结合TGV技术与ABF增层工艺，实现减层增效与信号优化双重收益。 可靠性：高刚性特性适配515mm×510mm大尺寸面板加工，支持面板级封装（PLP）降本；热稳定性好、CTE与硅芯片匹配，焊点应力低，长期可靠性显著提升。
2.4商业化进程与量产时间表
2025-2026年（技术验证与小批量试产）：Intel计划2026年量产；三星2025年完成原型技术，2026年量产，其中三星电机主攻玻璃芯基板（2025年送样、2026-2027年量产），三星电子聚焦玻璃中介层（2028年导入）。 2026-2028年（规模化量产）：SKC旗下Absolics计划2025年底完成量产准备，有望成为首家商业化企业；2026年为小批量出货关键节点，2028-2030年进入快速增长期。 2028-2030年（大规模应用）：多家机构预测，此阶段玻璃基板将全面渗透高端AI芯片、数据中心等核心场景。
三、玻璃基板市场规模与发展空间
3.1全球市场规模与增长预测
整体市场：360iResearch数据显示，2024年全球规模153亿美元，2025年预计161.5亿美元（CAGR 5.84%），2030年达215.1亿美元；另据预测，2032年市场规模将达243.7亿美元（CAGR 5.99%）。 半导体细分市场：MarketsandMarkets数据显示，2023年规模71亿美元，2028年预计达84亿美元；Yole Group预测2025-2030年半导体玻璃晶圆出货量CAGR超10%。 玻璃芯基板市场：Intel Market Research数据显示，2024年规模1.95亿美元，2025年后伴随AI芯片与先进封装产能扩张进入指数级增长；业内预测，未来全球玻璃基板整体市场规模有望突破100亿美元，半导体封装占比从不足5%提升至20%以上。
3.2中国市场发展现状与前景
市场规模：中研普华预测，2025年中国基板玻璃市场规模380亿元（国产产品超100亿元），2030年达620亿元，国产化率45%-50%；其他统计口径显示，2023年市场规模约285-400亿元，2030年将突破600-800亿元，CAGR维持10%-12.3%。 产业进程：2025-2030年进入高速发展期，受益于显示面板、半导体及光伏产业需求，2025年规模371亿元，2030年突破500亿元，CAGR超10%。
3.3增长驱动因素分析
AI芯片需求爆发：AI/HPC芯片、HBM存储器、Chiplet/2.5D/3D封装等领域对I/O密度（每秒百万次信号传输）、信号速度（56Gbps以上）及面板尺寸（≥500mm×500mm）提出更高要求，玻璃基板以CTE≈3ppm/℃、Df<0.005的特性，成为解决先进封装"算力瓶颈"的核心选择。 应用领域拓展：从传统显示面板延伸至AI芯片、HBM制造、传感器、CPU、GPU、医疗器械等多领域，市场边界持续扩大。 技术成熟度提升：2026年小批量商业化出货启动，首批应用聚焦超大规模数据中心顶级AI训练芯片；玻璃基板从廉价载体升级为高价值AI加速器和服务器芯片核心组件，高端FC-BGA和先进封装领域单位价值量显著提升。 产业链协同：Intel、三星、台积电等巨头积极布局，台积电开发玻璃基板扇出型面板级封装技术并计划为英伟达量产，产业链协同加速商业化进程。
3.4细分市场与渗透率分析

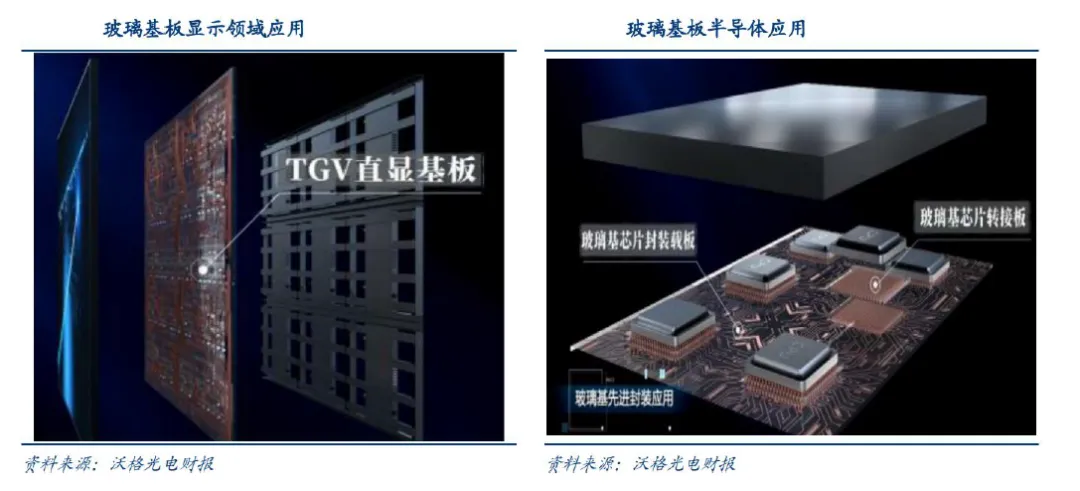

AI芯片封装：增长最为迅猛，2026年渗透率预计达51%。玻璃基板可实现<2μm线宽/线距，高温下尺寸稳定性优异，成为训练芯片和推理加速器的理想选择，信号完整性和热性能满足核心需求。 显示技术升级：京东方展出玻璃基Micro LED一体机，蓝思科技推出TGV玻璃基板，瞄准E级超算和AI训练芯片，显示技术升级开辟新市场空间。 通信技术演进：作为人工智能、6G通信、高性能存储与大模型计算的高效能比解决方案，助力半导体行业2030年后维持摩尔定律。 存储芯片：HBM领域，玻璃基板凭借优异电气性能和热管理能力，有望成为下一代封装标准选择；AI应用对存储带宽需求提升，将直接带动玻璃基板需求增长。
四、国内外主要参与上市公司
4.1全球玻璃基板材料巨头
美国康宁（Corning, GLW）：行业霸主，独有的"熔融下拉法"生产表面光滑玻璃片，无需二次抛光；推出SG系列特种玻璃，与Intel深度绑定，是行业标准制定者之一。凭借TGV技术，在超低CTE、高平整度和机械稳定性上具备优势，超大尺寸和超薄玻璃基板支持面板级封装创新。截至2026年1月16日，股价94.2美元，总市值807.63亿美元。 日本旭硝子（AGC Inc.）：全球领先供应商，EN-A1系列产品在晶圆级玻璃载板（Carrier Wafer）领域市占率高，正向封装基板核心材料转型；全球TFT和有机EL显示器玻璃基板顶级供应商，拥有先进制造技术和下一代显示组件开发能力。 德国肖特（Schott AG）：深耕高性能硼硅玻璃和石英玻璃，高化学稳定性、低介电损耗和可调CTE特性适配高频射频器件和高温封装；激光诱导蚀刻技术领先，3D集成封装领域优势显著；Foturan感光玻璃在特种应用中具备垄断地位，超薄玻璃技术领先。 其他国际厂商：日本豪雅（Hoya）、小原（Ohara）、电气硝子（Nippon Electric Glass），韩国LG化学等。
4.2中国玻璃基板产业链企业
沃格光电（603773.SH）：国内领军企业，全球少数掌握"薄化、镀膜、黄光、巨量通孔(TGV)、精密镀铜、多层线路制作"全制程核心工艺并具备产业化能力的企业。成都8.6代AMOLED玻璃基精加工项目（全球首批、国内唯一）已完成设备调试，2026年量产，满产后月产能2.4万片；2026年1月，子公司湖北通格微完成1.6T光模块玻璃基载板小批量送样，切入高速光通信赛道。截至2026年1月16日，股价35.89元，总市值80.63亿元。 京东方（000725.SZ）：全球面板巨头，2024年9月发布半导体封装玻璃基面板级封装载板，计划2027年实现深宽比20:1、细微间距8/8μm、封装尺寸110x110mm的量产能力；3000panel/月试验线于2025年6月提前设备搬入，已产出7-2-7超大尺寸玻璃载板，封装集成度显著提升。 戈碧迦（835438/920438）：国内唯一布局玻璃基板半导体封装原材料的国家级专精特新"小巨人"企业，华为昆仑玻璃微晶原材料独供商。通过战略投资熠铎科技，攻克2.5D/3D封装减薄工序关键耗材技术，形成键合材料玻璃载板、TGV玻璃基板材料、半导体临时键合载玻（TGV）完整产品体系；产品通过通富微电、长电科技认证，进入AMD供应链，2025年第三季度起向通富微电-AMD产线批量供货。熠铎科技产能规划2025年底2万片/月、2026年5万片/月、2027年20万片/月；累计获得玻璃载板订单1.265亿元。 其他企业：彩虹股份自主研发的G8.6+基板玻璃实现批量供货；东旭集团、中国建材、湖南邵虹等已实现G8.5及以下世代线LCD玻璃基板规模化生产，导入京东方、华星光电、惠科等供应链，实现高中低端产品替代。
4.3设备供应商
帝尔激光（300776.SZ）：国内半导体玻璃基板TGV激光设备绝对龙头，全球光伏激光设备领军者，激光开槽、打孔技术积累深厚；完成面板级TGV设备开发交付，实现晶圆级+面板级全覆盖，2025年国内市占率60%，海外仅日本DISCO、Lasertec可对标。 海目星（688559.SH）：激光精密加工多领域布局，积极拓展玻璃基板相关设备业务。 首镭激光：TGV设备技术突破，采用"超高峰值功率激光"技术，打穿1.8mm BF33玻璃裂纹率<0.01%；分步蚀刻工艺孔径偏差±0.5μm，支持510mm×515mm大尺寸基板加工。 国际设备商：德国LPKF是TGV工艺核心设备供应商，LIDE技术是高良率、高深宽比TGV的主流解决方案，行业爆发将推动其设备和技术授权收入指数级增长。
